直流伺服电机的结构
直流伺服电机工作原理
直流伺服电机工作原理
直流伺服电机是一种常用于自动控制系统的电机类型。
它的工作原理基于直流电的作用力和磁场的相互作用。
直流伺服电机由电机本体、编码器和控制器组成。
电机本体通常由定子和转子构成。
定子是由线圈绕制而成，它产生磁场。
转子是电机的旋转部分，带有永磁体或通过电流激励而成为电磁体。
编码器是一种用于测量电机角度位置和速度的装置。
控制器接收编码器的信息，并根据预设的控制算法来控制电机的运动。
在工作过程中，直流伺服电机的控制器通过改变电流的方向和大小，调节电机的角度和速度。
电机本体的定子电流产生一个磁场，而转子的磁场与定子的磁场相互作用，产生力矩。
根据电流和角度的变化，控制器不断地调整电机的控制信号，使电机达到所需的位置和速度。
直流伺服电机的优点是具有较高的动态响应能力和精确控制性能。
它能够快速准确地响应输入信号，并在瞬间改变转速和转矩。
这使得直流伺服电机广泛应用于需要快速精确运动的领域，如机器人、自动控制系统、数控机床等。
总之，直流伺服电机的工作原理是通过控制器调节电流和磁场相互作用的方式来实现精确控制和调节电机的位置和速度。
它的优势在于高动态响应和精确性能，使其在许多自动控制系统中得到广泛应用。
伺服电机结构及其工作原理
伺服电机结构及其工作原理伺服电机是一种能够精确控制转速和位置的电动机。
它主要由电机本体、编码器、控制器和驱动器组成。
在本文中，我们将详细介绍伺服电机的结构和工作原理。
一、伺服电机的结构1. 电机本体：伺服电机的核心部分是电机本体，它通常采用直流电机或交流电机。
直流电机具有简单的结构和良好的调速性能，而交流电机则具有较高的功率密度和较低的成本。
2. 编码器：编码器是伺服电机中的重要组成部分，用于测量电机转子的位置和速度。
它可以分为绝对编码器和增量编码器两种类型。
绝对编码器可以直接获取电机转子的绝对位置，而增量编码器则只能获取相对位置。
3. 控制器：控制器是伺服电机的大脑，负责接收来自外部的控制信号，并根据编码器的反馈信息调整电机的转速和位置。
控制器通常采用PID控制算法，通过比较设定值和反馈值来调整电机的输出。
4. 驱动器：驱动器是将控制信号转换为电机驱动信号的关键部件。
它根据控制器的输出信号，控制电机的电流和电压，从而实现对电机的精确控制。
二、伺服电机的工作原理伺服电机的工作原理可以分为三个步骤：反馈信号获取、误差计算和控制信号输出。
1. 反馈信号获取：伺服电机通过编码器获取电机转子的位置和速度信息。
编码器将转子位置转换为电信号，并发送给控制器。
控制器根据编码器的反馈信号，了解电机当前的位置和速度。
2. 误差计算：控制器将设定值与编码器反馈值进行比较，计算出误差值。
设定值是用户设定的电机目标位置或速度，而编码器反馈值是电机当前的实际位置或速度。
误差值表示电机当前的偏差程度。
3. 控制信号输出：控制器根据误差值计算出控制信号，并发送给驱动器。
驱动器根据控制信号调整电机的电流和电压，从而控制电机的转速和位置。
控制信号通常采用脉冲宽度调制（PWM）技术，通过调整脉冲的宽度和频率来调节电机的输出。
通过不断地获取反馈信号、计算误差和输出控制信号，伺服电机可以实现精确的转速和位置控制。
它广泛应用于工业自动化、机器人、数控机床等领域。
简述直流伺服电动机的工作原理
简述直流伺服电动机的工作原理直流伺服电动机是一种常见的电机类型，广泛应用于工业自动化控制、机器人、汽车、医疗设备等领域。
本文将简述直流伺服电动机的工作原理，包括电机结构、电机控制系统、编码器反馈系统等方面。
一、电机结构直流伺服电动机的基本结构包括转子、定子、永磁体、电刷等部分。
其中，永磁体是电机的核心部件，它产生磁场，使得电机可以转动。
电刷则起到输送电能的作用，通过与转子接触，将电能传递给转子。
在直流伺服电动机中，转子通过电磁感应原理产生转矩，从而带动负载旋转。
同时，电机控制系统可以通过改变电流的方向和大小来控制电机的转速和转向。
二、电机控制系统直流伺服电动机的控制系统主要包括功率放大器、控制器和编码器反馈系统。
功率放大器是直流伺服电动机的重要组成部分，它负责将控制信号转换为电流信号，并将其提供给电机。
控制器则负责处理控制信号，将其转换为电机可以理解的信号。
编码器反馈系统则用于检测电机的转速和位置，并将其反馈给控制器，从而实现闭环控制。
在控制系统中，控制器通常采用PID控制算法，通过调节控制信号，使得电机的转速和位置达到预定的目标值。
同时，电机的速度和位置可以通过编码器反馈系统进行实时监测和调整，从而保证电机的精准控制。
三、编码器反馈系统编码器反馈系统是直流伺服电动机的重要组成部分，它用于检测电机的转速和位置，并将其反馈给控制器。
编码器通常分为增量式编码器和绝对式编码器两种类型。
增量式编码器可以检测电机的转速和位置变化，但无法确定电机的绝对位置。
绝对式编码器则可以确定电机的绝对位置，但通常比增量式编码器更昂贵。
在编码器反馈系统中，编码器通过检测电机的转子和定子之间的相对位置来确定电机的转速和位置。
控制器可以根据编码器反馈的信息进行实时调整，从而保证电机的精准控制。
四、总结直流伺服电动机是一种重要的电机类型，具有精准控制、高效能、高速度等优点。
其工作原理主要包括电机结构、电机控制系统和编码器反馈系统等方面。
伺服电机工作原理
伺服电机工作原理伺服电机是一种能够精确控制位置、速度和加速度的电机。
它广泛应用于自动化设备、机器人、CNC机床等领域。
了解伺服电机的工作原理对于正确使用和维护伺服电机至关重要。
一、伺服电机的组成伺服电机由电机本体、编码器、控制器和电源组成。
1. 电机本体：伺服电机通常采用直流电机或交流电机。
直流伺服电机由电枢、永磁体和电刷组成，通过改变电枢电流来控制转速和扭矩。
交流伺服电机通常采用三相异步电机，通过改变电源频率和电压来控制转速和扭矩。
2. 编码器：编码器用于测量电机转子的位置和速度。
常见的编码器有光电编码器和磁编码器。
光电编码器通过光电传感器和光栅盘来测量转子的位置和速度，磁编码器则通过磁场传感器和磁栅盘来实现测量。
3. 控制器：控制器是伺服电机的核心部件，负责接收指令信号、计算误差、生成控制信号并驱动电机。
控制器通常由微处理器、运算器和驱动电路组成。
4. 电源：伺服电机需要稳定的电源供电。
电源通常由直流电源或交流电源转换而来，电压和电流的稳定性对伺服系统的性能影响很大。
二、伺服电机的工作原理1. 位置控制：伺服电机通过控制位置来实现精确的运动。
控制器接收到目标位置信号后，通过与编码器的反馈信号进行比较，计算出位置误差。
控制器根据位置误差和预设的控制算法来生成控制信号，驱动电机转动，使位置误差减小。
当位置误差趋近于零时，电机停止转动，达到目标位置。
2. 速度控制：伺服电机可以实现精确的速度控制。
控制器接收到目标速度信号后，通过与编码器的反馈信号进行比较，计算出速度误差。
控制器根据速度误差和预设的控制算法来生成控制信号，调整电机的转速，使速度误差减小。
当速度误差趋近于零时，电机保持稳定的转速。
3. 加速度控制：伺服电机还可以实现精确的加速度控制。
控制器接收到目标加速度信号后，通过与编码器的反馈信号进行比较，计算出加速度误差。
控制器根据加速度误差和预设的控制算法来生成控制信号，调整电机的加速度，使加速度误差减小。

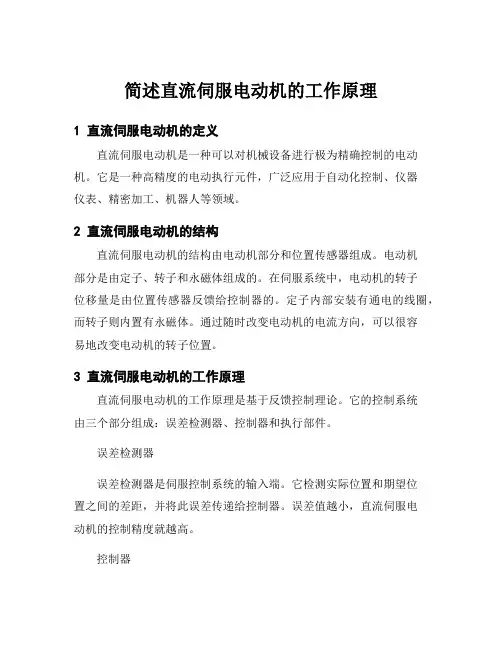

简述直流伺服电动机的工作原理
简述直流伺服电动机的工作原理1 直流伺服电动机的定义直流伺服电动机是一种可以对机械设备进行极为精确控制的电动机。
它是一种高精度的电动执行元件，广泛应用于自动化控制、仪器仪表、精密加工、机器人等领域。
2 直流伺服电动机的结构直流伺服电动机的结构由电动机部分和位置传感器组成。
电动机部分是由定子、转子和永磁体组成的。
在伺服系统中，电动机的转子位移量是由位置传感器反馈给控制器的。
定子内部安装有通电的线圈，而转子则内置有永磁体。
通过随时改变电动机的电流方向，可以很容易地改变电动机的转子位置。
3 直流伺服电动机的工作原理直流伺服电动机的工作原理是基于反馈控制理论。
它的控制系统由三个部分组成：误差检测器、控制器和执行部件。
误差检测器误差检测器是伺服控制系统的输入端。
它检测实际位置和期望位置之间的差距，并将此误差传递给控制器。
误差值越小，直流伺服电动机的控制精度就越高。
控制器控制器需要收集来自误差检测器的数据，并研究实际动作需要产生的控制信号。
控制器的目标是尽可能地消除误差并控制电动机沿着预期轨迹移动。
执行部件执行部件是转动电机的结果。
执行部件将输出信号转换成动作，以调整电机的旋转速度或位置。
控制器可以自由地控制执行部件，使电机按照预期速度或位置自动运行。
4 直流伺服电动机的应用直流伺服电动机可以应用于各种自动化设备，如工业机器人、自动弯管机、数控切割机等，也可以应用于精密仪器和设备中，如显微镜、半导体生产设备和石油勘探。
5 结论总之，直流伺服电动机是应用广泛的高精度电动执行元件。
这种电机通过反馈控制调整自身的运作速度和位置，从而精确控制机械设备的运动，是自动化控制领域的重要组成部分。
直流伺服电机结构 -回复
直流伺服电机结构-回复直流伺服电机是一种广泛应用于自动化控制系统中的电机。
它具有高精度、高可靠性和快速响应等特点，因此被广泛用于机械工业、机器人技术和自动化设备等领域。
本文将从直流伺服电机的结构开始，逐步详细介绍其原理和工作方式。
一、直流伺服电机的结构直流伺服电机由四个主要部分组成：外壳、转子、定子和传感器。
外壳是电机的保护壳，用于保护内部结构。
转子是电机的旋转部分，由线圈和磁场组成。
定子是电机的静止部分，由绕组和磁铁组成。
传感器用于检测转子的位置和速度，并将信号传递给控制系统。
二、直流伺服电机的原理直流伺服电机的原理基于洛伦兹力和福尔摩斯定律。
当给予电机通电时，电流通过转子的线圈，形成电磁场。
这个电磁场与定子上的磁场相互作用，产生一个力使转子旋转。
根据福尔摩斯定律，当一个导体在磁场中移动时，会感受到一个作用力，这个力称为洛伦兹力。
通过调整电流的方向和大小，可以控制电机的转速和位置。
三、直流伺服电机的工作方式直流伺服电机的工作方式分为两种：开环控制和闭环控制。
1. 开环控制开环控制是指电流直接通过控制信号传递到电机，没有回路来检测电机的运行状态。
在开环控制中，控制系统只根据输入的控制信号来控制电机的转速和位置。
这种方式简单但不够精确，容易受到外部干扰的影响。
2. 闭环控制闭环控制是指通过传感器检测电机的运行状态，并将这些信息反馈给控制系统，控制系统根据反馈信息来调整控制信号，从而实现更精确的控制。
闭环控制可以提高电机的性能和稳定性，并且对外部干扰的抵抗能力更强。
四、直流伺服电机的应用直流伺服电机广泛应用于机械工业、机器人技术和自动化设备等领域。
它们可以用于控制机器人的位置和姿态、驱动自动化设备的运动、控制工业生产线的速度等。
直流伺服电机因为其高精度、高可靠性和快速响应等特性，成为现代自动化系统中不可或缺的组成部分。
五、直流伺服电机的发展趋势随着科技的不断发展，直流伺服电机也在不断进步和改进。
现代直流伺服电机具有更小的体积、更高的效率和更强的控制能力。
伺服电机结构及工作原理
伺服电机结构及工作原理伺服电机是一种通过电子控制系统使电机输出轴按照特定角度、角速度或位置进行准确定位和控制的电机。
伺服电机的结构和工作原理主要有以下几种类型：直流伺服电机、交流伺服电机和步进伺服电机。
1. 直流伺服电机（DC Servo Motor）：直流伺服电机是最早应用于工业领域的伺服电机之一，它由稳压电源、电流放大器、转子、电机驱动装置和编码器等几个组成部分构成。
核心部分是转子，由铁芯和绕组组成。
通常采用碳刷和电刷的机械结构与电机配合，通过交流换向而使转子不断转动。
稳压电源提供恒定的电压和电流供电，电流放大器负责放大电流信号，将其传送到电机驱动装置，驱动电机转动。
编码器负责监测转动过程中的位置，将位置信息反馈给电子控制系统。
2. 交流伺服电机（AC Servo Motor）：交流伺服电机采用交流电作为输入信号，其结构和直流伺服电机类似，由转子、定子、电源供电器、电流放大器和编码器等部分组成。
交流伺服电机分为两种类型：感应伺服电机和同步伺服电机。
感应伺服电机是以感应方式工作的，通过变频器和控制器将直流电转换为交流电，使电机能够在不同的转速和转矩下正常工作。
同步伺服电机是通过将交流电直接应用到电机绕组上，有效地提高了转速和转矩的响应速度，并且在精密定位和高速旋转应用中更加稳定和可靠。
3. 步进伺服电机（Stepper Servo Motor）：步进伺服电机具有步进电机和伺服电机的结合特点，其特点是具备高精度位置控制和闭环反馈。
步进伺服电机由步进电机、逻辑控制器、编码器、电流放大器和驱动电路等组成。
步进电机通过电脉冲的方式来控制转动步数，逻辑控制器根据位置反馈信号实现闭环控制，编码器监测转动位置，并将信号传输给逻辑控制器。
电流放大器负责放大信号，驱动电路则将细微的控制信号转化成步进电机可以理解的信号。
步进伺服电机适用于许多需要精确控制转动位置的应用，如CNC机床、电子设备、印刷机械等。
伺服电机的工作原理基于反馈控制系统的闭环，通过电子控制系统不断监测输出轴的角度或位置，将反馈信号与目标角度或位置进行比较，并调整控制信号的幅度和相位，实现输出轴的准确定位和控制。
直流伺服电机PPT课件
电流反馈
功放
第14页/共47页
G
M
§6.4 直流伺服电机 （五） 直流进给运动的速度控制（2）PWM调速系统
① 主回路：
大功率晶体管开关放大器； ② 控制回路：功率整流器。
速度调节器；
电流调节器；
固定频率振荡器及三角波发生器；
脉宽调制器和基极驱动电路。
区别：
与晶闸管调速系统比较，速度调节器和电流调节
2） 脉宽调制器
同向加法放大器电路图 U S r –速度指令转化过
来的直流电压
U△
R1
U Sr
R1
R2
+ +12V
-
R3
USC
U △- 三角波
USC- 脉宽调制器的输
出（ U S r +U △ ）
调制波形图
U △+U S r
U△
+U S r
o
o
t
-12V U △+U S r
t
o
-U S r
t
U SC
电机转速与理想空载转速的差
（6.7）
ω（n） △ω
ωO
O
TL TS T
图6.7 直流电机的机械特性
第3页/共47页
§6.4 直流伺服电机 （二）一般直流电机的工作特性
2. 动态特性 直流电机的动态力矩平衡方程式为
TM TL J d
dt
式中
TM ─电机电磁转矩； TL ─ 折算到电机轴上的负载转矩； ω ─ 电机转子角速度； J ─ 电机转子上总转动惯量；
（6.1）
KT —转矩常数； Φ—磁场磁通；Ia —电枢电流；TM —电磁
转矩。电枢回路的电压平衡方程式为:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
庐阳中华职校中专部
刘 华 峰
伺服元件的驱动元件
伺服电动机为数控伺服系统的重要组成部分，是速 度和轨迹控制的执行元件。 数控机床中常用的伺服电机：
直流伺服电机（调速性能良好）
交流伺服电机（主要使用的电机） 步进电机（适于轻载、负荷变动不大） 直线电机（高速、高精度）
3.2.1 步进电机 一、步进电机的分类 按力矩产生的原理分 1.反应式步进电机
枢永磁直流电机（普通型）； 励磁式直流电机类型中的他激 直流主轴伺服系统： 直流电机。
1．直流伺服电机的结构
主磁极 机壳 瓦状永磁材料（定子） 换向极 定子 转子
电枢（转子） 极靴
线圈
图3.5永磁直流伺服电机的结构
图3.6直流主轴电机结构示意图
2．永磁直流伺服电机的工作特性 (1) 1) 2) 3) 4) (2) 1) 2) 永磁直流伺服电机的性能特点 低转速大惯量 转矩大 起动力矩大 调速泛围大，低速运行平稳，力矩波动小 永磁直流伺服电机性能用特性曲线和数据表描述 转矩-速度特性曲线（工作曲线） 负载-工作周期曲线 过载倍数Tmd，负载工作周期比 d。 3) 数据表：N、T、时间常数、转动惯量等等。
2.激磁式步进电机
按输出力矩大小分 1.伺服式步进电机 2.功率式步进电机 按定子数分 1.单定子式 3.三定子式步进电机 按各相绕组分布分: 1.径向分相式: 2.轴向分相式: 电机各相按圆周依次排列 电机各相按轴向依次排列 2.双定子式 4.多定子式步进电机
• 1、工作原理： • 当第一个脉冲通入A相时，磁通企图沿着磁阻最小的路
3.3 步进式伺服系统
3.4 鉴相式伺服系统 3.5 鉴幅式伺服系统
3.6 脉冲比较式伺服系统 3.7 CNC数字伺服系统
2.步进电机有一定的步距误差, 但没有累 计误差
3.若维持控制绕组的电流不变, 则步进电机就 可停在某一位置不动
3.2.2 直流伺服电机
常用的直流电动机有：
永磁式直流电机（有槽、无槽、 杯型 、印刷绕组） 励磁式直流电机 混合式直流电机 无刷直流电机 直流力矩电机
直流进给伺服系统： 永磁式直流电机类型中的有槽电
1．永磁交流同步伺服电机的结构和工作原理 交流同步伺服电机的种类： 励磁式、永磁式、磁阻式和磁滞式 （1）永磁交流同步伺服电机的结构
定子 转子 脉冲编码器
V
S
定子三相绕组
接线盒
图3﹒7 永磁交流同步伺服电机结构
图3﹒8 永磁交流同步伺服电机结构
2、交流伺服电机的发展 （1）永磁交流同步伺服电机的发展 ① 新永磁材料的应用 钕铁硼 ② 永久磁铁的结构改革 内装永磁交流同步伺服电机 ③ 与机床部件一体化的电机 空心轴永磁交流同步伺服 电机 （2）交流主轴伺服电机的发展 ① 输出转换型交流主轴电机 三角-星形切换，绕组数切换或二者组合切换。 ② 液体冷却电机 ③ 内装式主轴电机
径闭合，在此磁场力的作用下，转子的1、3齿要和A级对 齐。当下一个脉冲通入B相时，磁通同样要按磁阻最小的 路径闭合，即2、4齿要和B级对齐，则转子就顺逆时针方 向转动一定的角度。
•
若通电脉冲的次序为A、C、B、A…，则不难 推出，转子将以顺时针方向一步步地旋转。这样， 用不同的脉冲通入次序方式就可以实观对步进电 动机的控制。 • 脉冲的数量控制电机的转角；脉冲的频率控制 电机的转速；脉冲的通入次序控制电机的方向。 • 定子绕组每改变一次通电方式，称为一拍。上 述的通电方式称为三相单三拍。所谓“单”是指 每次只有一相绕组通电；所谓“三拍”是指经过 三次切换控制绕组的通电状态为一个循环。
2.
性能参数
步距角
步进电动机走一步所转过的角度称为步距角， 可按下面公式计算 0
360 Zm
•
Z 式中 为步距角； 为转子上的齿数m ；
为步进电动机运行的拍数。 • 同一台步进电动机，因通电方式不同， 运行来自步距角也是不同的小结:
1.步进电机受脉冲电流控制，转子的角位移 正比于输入脉冲的数量转子的角速度正比于输入 脉冲的频率转子的旋转方向取决于定子绕组的通 电顺序
3.2.3 交流伺服电机
直流伺服电机的缺点： ◆ 它的电刷和换向器易磨损； ◆ 电机最高转速的限制，应用环境的限制； ◆ 结构复杂，制造困难，成本高。 交流伺服电机的优点： ◆ 动态响应好； ◆ 输出功率大、电压和转速提高 交流伺服电机形式： ◆ 同步型交流伺服电机和 ◆ 异步型交流感应伺服电机。
