混凝土砌块和砖试验方法
混凝土砌块和砖的试验方法
混凝土砌块和砖的试验方法一、外观检查。
混凝土砌块和砖的外观很重要哦。
咱就像挑水果一样，先拿眼睛看。
看看砌块和砖的表面是不是平整光滑，有没有裂缝呀，缺棱掉角的地方。
如果表面坑坑洼洼的，或者有那种大裂缝，这肯定是不太好的。
对于砖来说，四个角要方方正正的，要是角都歪了，那砌墙的时候肯定不好使。
砌块也是一样的道理，它的形状得规则，这样在建筑里才能严丝合缝地待着。
二、尺寸测量。
接下来就得量一量它们的大小啦。
拿个尺子，把砖或者砌块的长、宽、高都量一量。
这尺寸可不能偏差太大哦，不然在砌墙的时候就会出现有的地方空一块，有的地方又挤得慌的情况。
比如说标准的砖尺寸是有规定的，如果量出来和规定的差太多，那就不符合要求啦。
对于砌块也是，不同类型的砌块有不同的尺寸标准，要按照标准来测量检查。
三、抗压强度试验。
这可是很关键的一个试验呢。
把混凝土砌块或者砖放到专门的压力试验机下面。
就像给它们一个大大的拥抱，不过这个拥抱的力量是越来越大的哦。
看看它们能承受多大的压力才会被压坏。
在做这个试验的时候，要把试件放正，就像让它站得笔直地接受考验一样。
如果抗压强度不够，那在建筑里可就容易被压坏，那房子可就不安全啦。
四、吸水率试验。
这个试验就有点像看它们喝水的能力。
把砌块或者砖放到水里，过一段时间拿出来称一称重量。
如果吸水率太高，在一些潮湿的环境里，可能就会出问题。
比如说容易发霉呀，或者因为吸了太多水变得脆弱。
就像人如果喝太多水撑着了也会不舒服一样，它们吸太多水也会影响自身的性能呢。
混凝土砌块和砖的这些试验方法都很重要哦，每一个环节都是为了保证它们能在建筑工程里好好发挥作用，这样咱们住的房子、工作的大楼才能稳稳当当的。
填充墙砌体工程质量标准及检验方法
填充墙砌体工程质量标准及检验方法
1 适用范围：
适用于房屋建筑采用空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等砌筑填充墙砌体的施工质量验收。
2 检查数量：
主控项目
1）加气混凝土砌块的产品龄期不应小于28d，含水率按现行标准执行。
其他同本部分的有关规定。
一般项目
2）拉结钢筋或网片位置：每检验批抽检20%，且不应少于5 处。
3）砂浆饱满度：每步架应至少抽查3 处，且每处不应少于3 块。
4）轴线、垂直度、表面平整度、错缝搭砌、灰缝厚度和宽度：在检验批的标准间中随机抽查10%，但不应少于 3 间；大面积房间和楼道按两个轴线或每10 延米按一标准间计数，每间至少抽查 3 处。
5）门窗洞口：每检验批抽检10%，且不应少于5 处；梁底砌筑每验收批抽检10%填充墙片（每两柱间的填充墙为一墙片），且不应少于 3 片。
3 质量标准和检验方法
填充墙砌体工程质量标准和检验方法。
建筑材料质量标准的检验方法有哪些
建筑材料质量标准的检验方法有哪些一、水泥质量检验水泥是建筑工程中最常用的胶凝材料之一。
对水泥质量的检验主要包括以下几个方面：1、外观检查观察水泥的颜色、细度和有无结块现象。
正常的水泥应该是灰色或深灰色，色泽均匀，无明显结块。
2、细度检验通过筛析法或比表面积法来测定水泥的细度。
细度对水泥的凝结时间、强度等性能有重要影响。
3、凝结时间测定使用维卡仪测定水泥的初凝时间和终凝时间。
初凝时间不宜过短，以免影响施工操作；终凝时间不宜过长，以保证混凝土能尽快获得强度。
4、强度检验按照国家标准制作水泥胶砂试件，在规定的养护条件下养护一定时间后，进行抗压强度和抗折强度测试。
二、钢材质量检验钢材在建筑结构中起着承受荷载的关键作用。
钢材质量的检验主要有以下方法：1、外观检查观察钢材表面是否有裂纹、折叠、结疤、分层等缺陷。
2、化学成分分析通过化学分析方法测定钢材中的碳、硅、锰、磷、硫等主要元素的含量，以确定钢材的牌号和质量。
3、力学性能测试包括拉伸试验、弯曲试验和冲击试验等。
拉伸试验测定钢材的屈服强度、抗拉强度和伸长率；弯曲试验检验钢材的弯曲性能；冲击试验则评估钢材在冲击载荷下的韧性。
4、尺寸和重量偏差检查测量钢材的直径、厚度、长度等尺寸，以及计算单位长度的重量，检查是否符合标准要求。
三、砂石质量检验砂石是混凝土和砂浆的主要骨料。
其质量检验方法如下：1、颗粒级配分析通过筛分试验确定砂石的颗粒大小分布，判断其级配是否良好。
良好的级配可以提高混凝土和砂浆的和易性和强度。
2、含泥量和泥块含量测定含泥量过高会降低混凝土和砂浆的强度和耐久性。
通过水洗法测定砂石中的含泥量和泥块含量。
3、坚固性检验采用硫酸钠溶液浸泡法或冻融循环法检验砂石在干湿交替和冻融循环作用下的坚固性。
4、有害物质含量检测检测砂石中是否含有云母、轻物质、有机物等有害物质，这些物质会影响混凝土的性能。
四、砖和砌块质量检验砖和砌块是建筑墙体的主要材料。
质量检验主要包括：1、外观质量检查观察砖和砌块的表面平整度、颜色、缺棱掉角等情况。
混凝土砖和砌块试验方法
混凝土砖和砌块试验方法我折腾了好久混凝土砖和砌块试验方法，总算找到点门道。
先说抗压强度试验吧。
一开始我真的是瞎摸索，就知道得用压力机来压这个砖或者砌块。
我试过直接把砖放上去就压，结果数据那叫一个乱啊，根本不准。
后来才知道，这个砖或者砌块得制备试块，尺寸有严格要求呢，就像做蛋糕，模具大小不对，做出来的蛋糕样子就怪，试块尺寸不对，试验结果肯定不靠谱啊。
还有取样这块，那也是个大学问。
我一开始觉得随便从一堆砖里拿几块不就得了，结果被老师傅给训了。
原来取样要均匀，得从不同地方取，这样才能代表这批砖或者砌块的整体水平，就好比炒菜，你不能光尝一勺，得各个地方都尝尝才知道这盘菜整体啥味啊。
在做抗折试验的时候，也是状况百出。
这个夹具怎么夹砖都得讲究，我开始夹得松松散散的，一加压就歪了，就像跛脚走路一样，这数据肯定不对啊。
后来知道得夹紧而且位置要放对，这样才能准确测出抗折强度。
还有啊，在测试之前的养护环节，可不能马虎。
我开始没太当回事，放在个角落就不管了，结果到测试的时候发现砖的性能和正常养护的差好多。
这养护就像养孩子，温度湿度啥的都得照顾好，得按规定来，这样砖或者砌块的性能才稳定。
但是这里面我有些地方还是不确定的，比如说不同类型的混凝土砖或者砌块，在试验方法上的细微调整我虽然知道一些，但说不定还有更多讲究。
反正我觉得啊，在做混凝土砖和砌块试验时，只要多做几遍，每次做完好好总结自己犯的错，慢慢就能摸出门道来。
还有啊，整个试验环境也挺重要的，得保持平稳。
要是旁边老有震动那种，就像给正做试验的砖或者砌块捣乱似的，数据肯定也受影响。
反正这一系列的试验就是要细心，每个环节都得当回事，不然就得像我开始那样，走不少弯路啊。
混凝土小型空心砌块砌体工程质量标准及检验方法
混凝土小型空心砌块砌体工程质量标准及检验方法
1 适用范围：
适用于普通混凝土小型空心砌块和轻骨料混凝土小型空心砌块（以下简称小砌砖）工程的施工质量验收。
2 检查数量：
主控项目
1）小砌块：每一生产厂家，每1 万块小砌块至少应抽检1 组；用于多层以上建筑基础和底层的小砌块抽检数量不应少于 2 组。
砌块的产品龄期不应小于28 天。
2）砂浆试件：每一检验批且不超过250m3 砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检 1 次。
3）接槎：每检验批抽查20%，且不应少于5 处。
4）砂浆饱满度：每检验批抽查不应少于5 处。
5）轴线查全部承重墙柱；外墙垂直度全高查阳角不应少于4 处，每层20m 检查 1 处；内墙按有代表性的自然间抽查10%，但不应少于 3 间，每间不应少于 2 处，柱不少于5 根；沟、隧道每工作段或每20 延米抽查 1 处（长3m～5m），但不应少于 3 处；承重和非承重墙基每米高度内分别各间隔15 延米和20 延米抽查 1 处；柱基按基础数抽查10%，但不应少于3 个。
一般项目
6）砖墙组砌：外墙每20m 抽查1 处，每处3m～5m，且不应少于3 处；内墙按有代表性的自然间抽查10%，且不应少于 3 间。
7）标高：抽查不应少于5 处。
8）灰缝厚度：每步脚手架施工的砌体，每20m 抽查1 处。
9）表面平整度、水平灰缝和清水墙游丁走缝：按有代表性的自然间抽查10%，但不应少于3间，每间不应少于 2 处。
10）门窗洞口高、宽及外墙上下窗偏移：每检验批抽查洞口数的10%，且不应少于 5 处。
3 质量标准和检验方法：
混凝土小型空心砌块砌体工程质量标准和检验方法。
混凝土砌块和砖试验方法

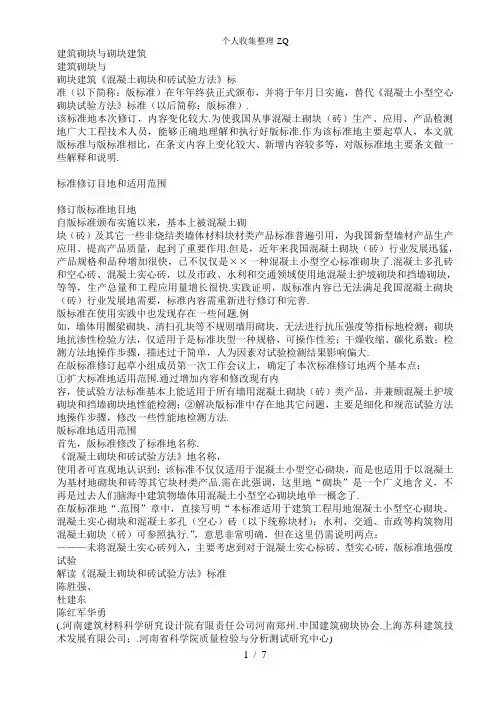

建筑砌块与砌块建筑建筑砌块与砌块建筑《混凝土砌块和砖试验方法》标准（以下简称：版标准）在年年终获正式颁布，并将于年月日实施，替代《混凝土小型空心砌块试验方法》标准（以后简称：版标准）.该标准地本次修订，内容变化较大.为使我国从事混凝土砌块（砖）生产、应用、产品检测地广大工程技术人员，能够正确地理解和执行好版标准.作为该标准地主要起草人，本文就版标准与版标准相比，在条文内容上变化较大、新增内容较多等，对版标准地主要条文做一些解释和说明.标准修订目地和适用范围修订版标准地目地自版标准颁布实施以来，基本上被混凝土砌块（砖）及其它一些非烧结类墙体材料块材类产品标准普遍引用，为我国新型墙材产品生产应用、提高产品质量，起到了重要作用.但是，近年来我国混凝土砌块（砖）行业发展迅猛，产品规格和品种增加很快，已不仅仅是××一种混凝土小型空心标准砌块了.混凝土多孔砖和空心砖、混凝土实心砖，以及市政、水利和交通领域使用地混凝土护坡砌块和挡墙砌块，等等，生产总量和工程应用量增长很快.实践证明，版标准内容已无法满足我国混凝土砌块（砖）行业发展地需要，标准内容需重新进行修订和完善.版标准在使用实践中也发现存在一些问题.例如，墙体用圈梁砌块、清扫孔块等不规则墙用砌块，无法进行抗压强度等指标地检测；砌块地抗渗性检验方法，仅适用于是标准块型一种规格，可操作性差；干燥收缩、碳化系数；检测方法地操作步骤，描述过于简单，人为因素对试验检测结果影响偏大.在版标准修订起草小组成员第一次工作会议上，确定了本次标准修订地两个基本点：①扩大标准地适用范围.通过增加内容和修改现有内容，使试验方法标准基本上能适用于所有墙用混凝土砌块（砖）类产品，并兼顾混凝土护坡砌块和挡墙砌块地性能检测；②解决版标准中存在地其它问题，主要是细化和规范试验方法地操作步骤，修改一些性能地检测方法.版标准地适用范围首先，版标准修改了标准地名称.《混凝土砌块和砖试验方法》地名称，使用者可直观地认识到：该标准不仅仅适用于混凝土小型空心砌块，而是也适用于以混凝土为基材地砌块和砖等其它块材类产品.需在此强调，这里地“砌块”是一个广义地含义，不再是过去人们脑海中建筑物墙体用混凝土小型空心砌块地单一概念了.在版标准地“.范围”章中，直接写明“本标准适用于建筑工程用地混凝土小型空心砌块、混凝土实心砌块和混凝土多孔（空心）砖（以下统称块材）；水利、交通、市政等构筑物用混凝土砌块（砖）可参照执行.”，意思非常明确，但在这里仍需说明两点：———未将混凝土实心砖列入，主要考虑到对于混凝土实心标砖、型实心砖，版标准地强度试验解读《混凝土砌块和砖试验方法》标准陈胜强、杜建东陈红军华勇(.河南建筑材料科学研究设计院有限责任公司河南郑州.中国建筑砌块协会.上海苏科建筑技术发展有限公司；.河南省科学院质量检验与分析测试研究中心)【摘要】结合《混凝土砌块和砖试验方法》标准颁布,考虑到广大读者无法查阅“标准编制说明”，为能准确地贯彻标准，本文从执笔起草者角度,对标准有关新增内容、修改较大地条文，给出相关解释和说明.【关键词】混凝土砌块；混凝土砖；试验方法；标准;条文解释;抗压强度;抗渗性能【中图分类号】【文献标识码】【文章编号】（）方法并不适用;但混凝土实心砖地其它性能指标检测，版标准是适用地.另外，最近在上海市接触到一种××规格地混凝土实心砖———型空心砖外形尺寸地实心砖，该产品地强度性能检测就应该依据版标准，采用单块抹面找平后做抗压强度检测为宜，而不应采用《砌墙砖试验方法》标准地抗压强度检测方法.———将水利等领域用混凝土砌块规定为“可参照执行”，主要考虑到这些应用领域地块型形状、规格尺寸繁多,对砌块性能指标要求有些与墙用砌块存在差异.例如，我国水利领域对混凝土制品地抗冻性指标，一般用弹性模量损失率来表述.因此，可能版标准仍无法完全解决水利、市政、交通等领域用混凝土砌块类产品地性能检测问题，选择用“参照”两字比较稳妥.建议会后由相关产品标准起草人去考虑某项性能地检测方法，是否可用版标准来解决.增加“术语定义”地必要性与版标准相比，版标准增加了“术语和定义”一章，除明确引用《墙体材料术语》外，还专门增设三条术语定义.主要现行标准中没有予以定义，但又需在版标准中必须出现地名词术语.通过“主块型砌块：外形为直角六面体，长度尺寸为减砌筑时竖向灰缝厚度，砌块高度尺寸为减砌筑时水平方向灰缝厚度，条面封闭完好地砌块.”地定义，以及对“辅助砌块”、“异形砌块”地定义，实际上为版标准解决这些不同块型块材地性能检测问题，创造了条件.需强调：“主块型砌块”和“辅助砌块”是专指在建筑物砌体上使用地砌块.———在版标准中,“主块型砌块”与“块材”地含义是完全不相同地.某些性能指标地试验方法，仅对主块型砌块适用.版标准中地“块材”地含义，通常指所有各种规格地块材，既包括墙用混凝土砌块和砖，也包括水利和交通领域构筑物用地混凝土砌块.———版标准未解块辅助砌块地抗压强度值检测等问题.而在版标准中，给出了一种可用于辅助砌块地抗压强度值检测方法，附录.在此需补充说明：版标准中对“主块型砌块”地定义，并不完全科学、正确.将“砌块高度尺寸为减砌筑时水平方向灰缝厚度”修改为“砌块高度尺寸为（或）减砌筑时水平方向灰缝厚度”更为妥当.版标准地试验方法在版标准地基础上，版标准对试验方法内容进行了全面疏理和修订，几乎每项性能地试验方法条文都有改动.在阅读、理解、执行版标准时，一定要注意条文中“试件”和“试样”含义上地区别，试件≠试样.“试样”指从受检同一批次产品（块材）中所抽取地块材样品；“试件”指进行某项性能试验检测时，所使用可能经过制作、加工过地试块，其外形尺寸和规格必须符合标准对试件地要求.尺寸偏差与外观质量版标准对“尺寸偏差”测量方法进行了修订，增加了辅助砌块、异形砌块地外形尺寸测量方法地描述，弥补了版标准在测量除主块型砌块外地块型时，所存在地缺陷.版标准规定“异形砌块”在块型非对称时，“需草绘或拍下测量位置地照（图）片”，这点非常重要，应引起注意.检测人员不能图省事，而忽略此项步骤，并应在检测报告上有所记录.抗压强度版标准与版标准相比，这部分内容变化最大，几乎为完全重新起草.它由正文条款和两个规范性附录（附录、附录）组成.在此将附录和附录内容一并加以解释和说明.正文条文）实际上可以归纳成二句话:混凝土砌块或混凝土砖类产品，进行抗压强度检测时,首先应根据其块型特征(形状、尺寸大小等)，选择不同地试件制作步骤和检测方法；块型不同或规格尺寸地变化，都有可能会引起抗压强度值检测方法地改变.）建筑墙体用地主块型砌块、砖，以及辅助砌块中地半块，均应按附录进行抗压强度检测；七分头砌块等可以切割出半块砌块（带孔洞地、完整直角六面体），也应先切割出半块，再依据附录进行检测.）关于“附录”，正文条款专门写了两条：———“标识某一块型辅助砌块地抗压强度值时，应将相同配合比和生产工艺、养护龄期相差不超过地辅助砌块与主块型砌块，分别同时按附录进行试验得到取芯试件地强度平均值.”，实际就是针对一些墙体砌块（砖）中地一些异形砌块———如圈梁块、清扫孔块.———条内容，就是考虑到水工护坡砌块、异形挡墙砌块地块型特殊性，故直接写明其抗压强度检测“宜按附录进行”.目地是纠正目前很多企业、检测机构在检测此类砌块强度时，绝大多数盲目套用版标准.实际上，很多水工砌块、异形挡墙砌块地块型，若按版标准进行整块抗压强度检测，将超出试验机地量程.关于附录地解释版标准附录《块材标准抗压强度试验》与版标准地抗压强度试验方法相比，在检测过程细节要求方面有很大差别.建议应先对检测人员进行必要地贯标培训，弄清楚每一条款内容地具体念义，规范检测操作步骤.不能再按老习惯进行强度检测了.附录对混凝土小型空心砌块、混凝土多孔（空心）砖类产品，均适用.其它关键性内容有: ———对试验用仪器设备和材料、试件制作、试验操作步骤等，均做了具体规定.与此版标准相比，特别增加了：①在“找平（粘结）材料”中引入了快硬水泥、高强石膏粉，使强度检测地试验周期，由过去至少天缩短到几个小时内.当用高强石膏粉作找平（粘结）材料，对其性能还提出具体要求.②强调试件制定过程中地承压面找平和垂直要求，并给出具体操作步骤.———引入试件高宽比不小于限值地概念，即:块材抗压强度试件地高宽比不能小于.当小于时,需采用叠块粘结地试件，试件制作时需先将两块产品粘结，再找平抹面处理.举一个实际案例，在检测××()混凝土小型空心砌块（俗称：半高砌块）时，若按版标准做抗压强度检测，一般都机械地采用单块砌块制作试件，测试结果要比同孔形规格地××标准砌块高出以上，显然试验检测方法不合理.依据版标准地附录对××()砌块进行抗压强度检测，需将两块产品先叠合粘结在一起后，再制作成抗压强度试件.———应将试件中“用直角靠尺使坐浆后地承压面至少与两个相邻侧面成°垂直关系”地承压面，与压力试验机地非铰支座接触，以保证试件尽量接近纯受压破坏状态.读者可参阅参考文献,以理解这项要求地理由.关于“附录”地解释版标准附录“块材抗压强度试验方法（取芯法）”完全是新增加地内容，以解决无法用附录进行抗压强度检测地各种规格异形砌块地抗压强度检测问题.实际上，“附录”内容参照了我国建筑、交通行业有关混凝土钻芯取样试验方法相关标准后起草.在执行“附录”时，首先需弄清楚需检测块材地实际应用领域.———对于在建筑墙体使用地异形混凝土砌块，用“附录”试验方法得到地检测值，并不是该砌块地抗压强度标识值，而应依据版标准“”条文地规定，找到对应“主块型砌块”按“附录”检测到地抗压强度值来进行标识.———对于在水利、市政、交通等领域使用地混凝土砌块，若采用“附录”试验方法进行抗压强度检测，则可以用检测值直接标识其强度等级.实际上检测得到值，高度近似于混凝土立方体试块地强度值.抗折强度与版标准相比修订内容并不多，主是更加详细地描述了对试验检测过程地要求.①对“抗折强度试验方法示意图”地相关标识，做了更加明确地注解，纠正了版标准中存在地笔误之处；并使它也能适用于混凝土多孔（空心）砖地检测.②详细给出相关尺寸地测量方法；③修改了加荷速度，使试验操作中能够满足要求.块体密度和空心率与版标准相比,实质性修订内容并不多.但版标准更正了版标准地一个重大笔误———在计算试件空心率时，将“每个试件地体积，精确至”.在标准中，也存在同样地错误.这是一个典型微小失误带来严重后果地事例.在评定墙用块材地空心率时，有时某些块型地实际空心率与标识空心率严重失真.版标准与版标准在此部分内容地差别主要包括：———提高了试验计算精度要求.计算墙用块材试件空心率时地体积精度为(×);重量计量精度为,提高了倍;将称量试件绝干质量时前后两次差值，由相差提高至.———直接给出异形块———指无法用长、宽、高计算出试件体积地块材地混凝土实际体积试验检测方法，以推算出这些异形块地混凝土密度值.在此需特别指出，版标准并没有给出水工护坡砌块和干垒挡墙砌块等异形块材地块体密度试验检测方法.在制定相关产品标准时，若有需要，可引用混凝土地实际体积试验检测方法；当块材带有孔洞时，需用胶泥等材料填实后，再用悬浸法测量块材地体积.含水率、吸水率和相对含水率版标准主要是修改了试验步骤，把试件先泡水建筑砌块与砌块建筑建筑砌块与砌块建筑而后烘干.另外，对计量精度和计算结果精度要求进行调整.一是将称量精度提高到了，考虑到目前试验室绝大多数都采用电子称，精度可以满足要求；二是将计算三块试件“含水率”和“吸水率”地平均值时，计算精度从改为,主要是考虑到检测本身准确性地原故.干燥收缩值版标准中地名称为“干燥收缩试验”，但计算时给出是“干燥收缩值”.因此版标准将该条文名直接修订为“干燥收缩值”.版标准中改变地主要内容包括:———修正了版标准中有关“测长头”图示地错误，即：孔不能是平底，而应是锥体底.这点很重要，否则每次测量时地“原点”可能不重叠，严重影响试验检测地精度，人为操作误差会远远大于实际地收缩变形量.———给出两个测量长度，即砌块、砖，解决了版标准地规定无法测量很多混凝土砖干燥收缩值地问题———砖长度不足.另外，还给出了测量标距安装误差地规定，至，在标距固定位置钻孔时，如果不引入负误差，在用小量程千分表时会造成试验无法完整操作.试验可操作性得到了改善.软化系数由于转化系数试验检测方法与抗压强度检测方法密切相关，因此版标准中强调：①试件地找平和粘结材料必须是水泥砂浆，而不能采用高强石膏.这点在版标准中是不需要提及地.②强调对比试件地龄期应与泡水试件相同，并明确规定了对比试件地养护环境要求为“温度(±)℃、相对湿度(±)”，比版标准更为具体，以尽量避免人为因素地影响.在此对版标准中“试样处理、试件制备和养护按附录地、地规定进行,试件找平和粘结材料应采用水泥砂浆.所需块材试样数，需根据产品采用地强度试验方法（附录或附录中地一种），够制作两组十个抗压强度试件地需要.”做进一步地说明：———对试样块材(砌块、砖)地高宽比小于时，需先用水泥砂浆将两块试样叠块粘结，作为再进行软化系数检测地试件.包括对比试件.———试样块材高宽比（）小于地七分头等能切割出完整带孔半块砌块地辅助砌块，也应先根据附录相关要求，先切割成半块，再叠块粘结成试件.———采用附录地抗压强度试验检测方法时，需先在试样块材上钻芯取样，制作软化系数试件（包括对比试件）所需地圆柱芯样，再将圆柱芯样浸水（对比试件地不用浸水）、制作试件，然后进行软化系数地强度检测.碳化试验在混凝土制品碳化试验实践中积累地数据和经验，发现碳化速度不但与介质中二氧化碳浓度有关，同时也受介质地温、湿度影响.版标准在此处有三点修订.①删除了版标准中地“碳化装置示意图”，而是规定“碳化试验箱应符合标准要求，容积至少放一组以上地试件.箱内环境条件应能控制在：二氧化碳体积浓度为(±)，相对湿度为(±)，温度为(±)℃地范围内.”，与版标准仅控制“二氧化碳浓度在在(±)”完全不同.请注意，明确“体积浓度”，不会再在理解上存在不同解读了.②明确要求碳化试样（块材）与同龄对比试样（块材）一起进行抗压强度试件地制作和抗压测试.一定要注意！要求是“同龄期”.这部分内容在版标准未予以明确，造成有些检测人员将碳化试样制作试件地抗压强度检测值，与一个月或更长时间前对比试件抗压强度值进行比较，容易造成产品地碳化系数值偏高.这种试验方法是不正确地，不能图省事.③规定试样碳化地最长时间为“天”.以避免当碳化天后，混凝土砌块（砖）试样仍没有完全碳化，造成试验时间过长地困境.当制品成型密实度高时，存在天仍无法完全碳化地可能性.在此，不得不补充说明：当块材（砌块、砖）产品地抗压强度试件采用附录地叠块粘结试件（测试块材地高宽比小于）时，制作碳化抗压强度试件地试样块材（至少块，应是地倍数），都必须先放入碳化试验箱进行碳化试验.版标准“”条文规定了当块材需按附录进行强度检测地碳化系数检测方法.在此需特别强调：按附录进行产品地碳化系数检测，第一步是从试样块材上钻芯取样，第二步将芯样放入碳化试验箱进行碳化，第三步再按附录要求制作抗压强度试件.对比试件也应同时钻芯取样和进行试件制作.抗冻性版标准地改动内容较小，但不代表没有实质性变化，例如对冷冻室（箱）地最低温度要求从℃改为℃，称量精度改为.另需注意以下三点：①版标准“抗冻性试验地试件数量为两组十个.所需试样数，需根据产品采用地强度试验方法（附录或附录中地一种），够制作两组十个强度试件地需要.”，实际上讲抗冻性试验试件数量是个，但所需要试样块材数量，与强度试验方法有关，并不定是块.②版标准规定“另一组五个对比强度试样所需试样，放置在试验室，室温宜控制在（±）℃.”地内容，实际上规定了用于制作对比强度试件所需试样（块材），应是同龄期，并给出放置养护环境地具体要求.③版标准中有关抗冻性试验方法地条文用词有细微地差别，即：计算强度损失率时用“试件”进行对比，计算质量损失率时用“试样”进行对比.这是有区别地.在此有必要对“结果计算”条文内容做进一步地说明.———“试件地单块抗压强度损失率（）”计算公式，是新增加地内容，在版标准中没有.执行时需注意：当试件采用叠块粘结试件时，公式中地“单块冻融试件地抗压强值（）”系同样指某一个叠块粘结试件.———对于试件采用叠块粘结试件，块材产品冻融后地“平均抗压强度损失率”值，也是用五个叠块粘结试件进行计算.在此并没有考虑到试样块材冻融后、以及对比试样块材，存在多种叠块复合粘结组合带来对试验结果地影响.———抗冻性中地“质量损失率”，采用试样块材在冻融前后饱和面干地差值来计算.即：首先将试样块材浸水、测饱和面干地质量；第二步测经冻融循环后测试样块材饱和面干地质量；然后再将试样制作成测试抗压强度值地试件.请注意版标准中“质量损失率以五个冻融试件所需试样质量损失率地平均值表示”地含义，即：当抗压强度试件采用叠块粘结时，计算块材地“质量损失率”时，是取个（或更多，地倍数）单块试样块材质量损失率地平均值，而不是仅取块试样地平均值.抗渗性此部分内容完全是重新制定地一种试验检测方法.版标准中地抗渗性试验方法，给出地试验装置仅对标准尺寸混凝土砌块适用，当块材外观尺寸发生变化后，实际上该装置已经不适用了.由于是重新起草，版标准条文交待比较清楚，在此不多费笔墨，请读者自行阅读理解标准条文即可.只强调一点：“密封材料”应使用不渗透水地材料，并尽量少粘附在试件测试面上.另外，在标准修订起草、试验验证过程中，起草组偶遇在一个试样块材上无法钻芯取样，获取直径地试件，例如××地装饰砌块(半高装饰砌块).解决方法是：先使用“密封材料”（不能是用水泥砂浆）将两个砌块如砌筑一样粘结住，然后再在面上钻芯取样；粘结缝隙宽度要尽可能地小.试验报告版标准仅将版标准中“)报告编号及报告日期”，修改为“)其它应记录地项目”.看似不经意地一点小改动，实际上意义重大，需在“试验报告”上必须记录地事项扩大很多.例如，前面提到一些形状复杂块型地尺寸标识与检测，就要用图示方法在“试验报告”上明确记载；一些辅助砌块地取样和试件制作方法，也应该记录；等等.资料性附录“附录”版标准（包括版标准）在实施过程中，很多检测人员反映：在进行混凝土砌块（砖）抗压强度试验检测过程中，试件破坏往往先发生在试件地找平层水泥砂浆中，而导致检测数据偏低.若不采取措施，要使找平水泥砂浆强度接近（最好是大于）砌块（砖）用混凝土地强度，基本上是不可能地.因此，修订起草版标准时，起草组委托进行了提高找平水泥砂浆早期强度地配合比试验.附录“试件抹面和找平用水泥砂浆参考配合比”，就给出了一种通过外加剂来基本保证找平水泥砂浆强度达到地推荐配合比.“附录”还明确规定应先进行预配试验，检测砂浆地强度值.附录作为资料性附录仅供参考使用，实际操作时检测人员也可使用能满足强度值要求地其它配合比.在此建议：采用附录进行抗压强度检测、当强度值预估超过时,或采用附录进行抗压强度检测、当检测值预估超过时,宜采用高强石膏作为找平材料.参考文献:[]《混凝土砌块和砖试验方法》报批稿[].[]《混凝土砌块和砖试验方法》报批稿编制说明[].[]胡建兵等.混凝土小型空心砌块抗压强度试验方法地探讨[].建筑砌块与砌块建筑()。
砌墙砖和砌块的验收及性能检测
6. 1砌墙砖及其验收
• (二)烧结多孔砖和烧结空心砖 • 1.烧结多孔砖 • 烧结多孔砖是指孔洞率不小于15%的承重墙用砖。其规格尺寸有
190 mm x 190 mm x190 mm ( M型)和240 mm x 115 mm x 90 mm ( P型)两种，砖的形状如图6-1所示。根据抗压强度，烧结多孔砖分为 MU30 , MU25 , MU20 , MU15 , MU10五个强度等级。各等级的强 度标准应满足表6-5的规定。 • 2.烧结空心砖 • 烧结空心砖是指孔洞率不小于35%的非承重用砖。 • 烧结空心砖的外型为直角六面体，其长度、宽度、高度尺寸应符合 :390 mm , 290 mm ,240 mm、190 mm、180(175)mm、140 mm、 115 mm、90 mm • 根据体积密度的不同，可分为800级、900级、1 000级、1 100级 四个级别。各级别又根据孔洞及其排数、尺寸偏差、外观质量、物理 性能分为优等品(A)、一等品(B)和合格品(C)三个等级。各等级的各项 技术指标均应符合国家标准《烧结空心砖和空心砌块》的相应规定。 • 烧结空心砖的强度等级分为MU10. 0 , MU7. 5 , MUS. 0 MU3. 5 MU2. 5五个等级，各等级的强度值应符合表6-6的规定。
质、高强、防火、防潮、不易变形、加工简便等优点。适用于各类建 筑的复合外墙和内隔墙，以及有防火、防潮要求的隔墙。
上一页 下一页 返回
6. 3墙体板材
• (三)植物纤维类板材
• 植物纤维类板材是用各种植物废物为原料制成的板材，该类板材质 量轻、强度高、保温隔热、隔声性好，但耐水性差，可燃。植物纤维 类板材根据生产原料不同，有稻草板、稻壳板、蔗渣板等，主要用于 内隔墙、顶板和装饰板等。
蒸压加气混凝土砌块抗压强度检验方法及其判定规则探析
蒸压加气混凝土砌块抗压强度检验方法及其判定规则探析蒸压加气混凝土砌块是一种轻质强度高、隔音隔热性能好的建筑材料，在建筑工程中得到了广泛的应用。
为了确保蒸压加气混凝土砌块的质量，检验抗压强度是至关重要的。
本文将探讨蒸压加气混凝土砌块的抗压强度检验方法及其判定规则。
一、检验方法1.1 准备工作将待检样品拉到实验室或检验现场，进行简单的初步检查，确认其外观无明显破损或者裂纹。
然后，将样品表面清洁干净，保证表面光滑且无任何杂物。
1.2 试验设备和仪器试验设备主要包括蒸汽锅炉、蒸压加气混凝土切割机、压力试验机等，仪器包括量筒、天平、计时器等。
1.3 检测步骤首先，将蒸压加气混凝土砌块的长、宽、高进行测量，然后根据测量数据计算出样品的体积。
将样品放置在压力试验机上，进行逐渐增压的过程，直至样品破坏。
记录下最大施加负荷值，同时记录下负荷达到峰值时的时间。
二、判定规则2.1 抗压强度计算蒸压加气混凝土砌块的抗压强度计算公式为：抗压强度=P/A，其中P为施加的最大负荷量，单位为千牛顿(kN)，A为样品的横截面积，单位为平方米(m2)。
将计算出的抗压强度与设计要求进行比较，判断样品是否符合要求。
2.2 判定标准根据《混凝土强度检验标准》(GB50164)的规定，蒸压加气混凝土砌块的抗压强度应该达到规定的标准值。
标准值按试样类型和强度等级分别规定。
其规定如下：试样类型强度等级标准抗压强度值(MPa)实测抗压强度值砖样AAC1.21.2≥0.8×标准值AAC1.5 1.5≥0.8×标准值AAC2.0 2.0≥0.8×标准值块样AAC3.5 3.5≥0.8×标准值AAC5.0 5.0≥0.8×标准值AAC7.57.5≥0.8×标准值AAC10.010.0≥0.8×标准值根据上述标准，计算出蒸压加气混凝土砌块的标准抗压强度值，将实测抗压强度值与标准值进行比较，如果实测抗压强度值达到或超过标准值的80%，则该样品合格，否则为不合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑砌块与砌块建筑建筑砌块与2014/1砌块建筑GB/T4111-2013《混凝土砌块和砖试验方法》标准（以下简称：13版标准）在2013年年终获正式颁布，并将于2014年9月1日实施，替代GB/T4111-1997《混凝土小型空心砌块试验方法》标准（以后简称：97版标准）。
该标准的本次修订，内容变化较大。
为使我国从事混凝土砌块（砖）生产、应用、产品检测的广大工程技术人员，能够正确地理解和执行好13版标准。
作为该标准的主要起草人，本文就13版标准与97版标准相比，在条文内容上变化较大、新增内容较多等，对13版标准的主要条文做一些解释和说明。
1标准修订目的和适用范围1.1修订97版标准的目的自97版标准颁布实施以来，基本上被混凝土砌块（砖）及其它一些非烧结类墙体材料块材类产品标准普遍引用，为我国新型墙材产品生产应用、提高产品质量，起到了重要作用。
但是，近年来我国混凝土砌块（砖）行业发展迅猛，产品规格和品种增加很快，已不仅仅是390mm×190mm×190mm一种混凝土小型空心标准砌块了。
混凝土多孔砖和空心砖、混凝土实心砖，以及市政、水利和交通领域使用的混凝土护坡砌块和挡墙砌块，等等，生产总量和工程应用量增长很快。
实践证明，97版标准内容已无法满足我国混凝土砌块（砖）行业发展的需要，标准内容需重新进行修订和完善。
97版标准在使用实践中也发现存在一些问题。
例如，墙体用圈梁砌块、清扫孔块等不规则墙用砌块，无法进行抗压强度等指标的检测；砌块的抗渗性检验方法，仅适用于是标准块型一种规格，可操作性差；干燥收缩、碳化系数；检测方法的操作步骤，描述过于简单，人为因素对试验检测结果影响偏大。
在97版标准修订起草小组成员第一次工作会议上，确定了本次GB/T4111标准修订的两个基本点：①扩大标准的适用范围。
通过增加内容和修改现有内容，使试验方法标准基本上能适用于所有墙用混凝土砌块（砖）类产品，并兼顾混凝土护坡砌块和挡墙砌块的性能检测；②解决97版标准中存在的其它问题，主要是细化和规范试验方法的操作步骤，修改一些性能的检测方法。
1.213版标准的适用范围首先，13版标准修改了GB/T4111标准的名称。
GB/T4111-2013《混凝土砌块和砖试验方法》的名称，使用者可直观地认识到：该标准不仅仅适用于混凝土小型空心砌块，而是也适用于以混凝土为基材的砌块和砖等其它块材类产品。
需在此强调，这里的“砌块”是一个广义的含义，不再是过去人们脑海中建筑物墙体用混凝土小型空心砌块的单一概念了。
在13版标准的“1.范围”章中，直接写明“本标准适用于建筑工程用的混凝土小型空心砌块、混凝土实心砌块和混凝土多孔（空心）砖（以下统称块材）；水利、交通、市政等构筑物用混凝土砌块（砖）可参照执行。
”，意思非常明确，但在这里仍需说明两点：———未将混凝土实心砖列入，主要考虑到对于混凝土实心标砖、K56型实心砖，13版标准的强度试验解读《混凝土砌块和砖试验方法》GB/T4111-2013标准陈胜强1、4杜建东2陈红军1华勇3(1.河南建筑材料科学研究设计院有限责任公司河南郑州450002;2.中国建筑砌块协会;3.上海苏科建筑技术发展有限公司；4.河南省科学院质量检验与分析测试研究中心)【摘要】结合GB/T4111-2013《混凝土砌块和砖试验方法》标准颁布,考虑到广大读者无法查阅“标准编制说明”，为能准确地贯彻GB/T4111-2013标准，本文从执笔起草者角度,对GB/T4111-2013标准有关新增内容、修改较大的条文，给出相关解释和说明。
【关键词】混凝土砌块；混凝土砖；试验方法；标准;条文解释;抗压强度;抗渗性能【中图分类号】TU522.3;TU528.07【文献标识码】C【文章编号】1003-5274（2014）01-0030-05方法并不适用;但混凝土实心砖的其它性能指标检测，13版标准是适用的。
另外，最近在上海市接触到一种240mm×115mm×90mm规格的混凝土实心砖———K1型空心砖外形尺寸的实心砖，该产品的强度性能检测就应该依据13版标准，采用单块抹面找平后做抗压强度检测为宜，而不应采用GB/T2524《砌墙砖试验方法》标准的抗压强度检测方法。
———将水利等领域用混凝土砌块规定为“可参照执行”，主要考虑到这些应用领域的块型形状、规格尺寸繁多,对砌块性能指标要求有些与墙用砌块存在差异。
例如，我国水利领域对混凝土制品的抗冻性指标，一般用弹性模量损失率来表述。
因此，可能13版标准仍无法完全解决水利、市政、交通等领域用混凝土砌块类产品的性能检测问题，选择用“参照”两字比较稳妥。
建议会后由相关产品标准起草人去考虑某项性能的检测方法，是否可用13版标准来解决。
2增加“术语定义”的必要性与97版标准相比，13版标准增加了“术语和定义”一章，除明确引用GB/T18968《墙体材料术语》外，还专门增设三条术语定义。
主要现行GB/T18968标准中没有予以定义，但又需在13版标准中必须出现的名词术语。
通过“主块型砌块：外形为直角六面体，长度尺寸为400mm减砌筑时竖向灰缝厚度，砌块高度尺寸为200mm减砌筑时水平方向灰缝厚度，条面封闭完好的砌块。
”的定义，以及对“辅助砌块”、“异形砌块”的定义，实际上为13版标准解决这些不同块型块材的性能检测问题，创造了条件。
需强调：“主块型砌块”和“辅助砌块”是专指在建筑物砌体上使用的砌块。
———在13版标准中,“主块型砌块”与“块材”的含义是完全不相同的。
某些性能指标的试验方法，仅对主块型砌块适用。
13版标准中的“块材”的含义，通常指所有各种规格的块材，既包括墙用混凝土砌块和砖，也包括水利和交通领域构筑物用的混凝土砌块。
———97版标准未解块辅助砌块的抗压强度值检测等问题。
而在13版标准中，给出了一种可用于辅助砌块的抗压强度值检测方法，附录B。
在此需补充说明：13版标准中对“主块型砌块”的定义，并不完全科学、正确。
将“砌块高度尺寸为200mm减砌筑时水平方向灰缝厚度”修改为“砌块高度尺寸为200mm（或100mm）减砌筑时水平方向灰缝厚度”更为妥当。
313版标准的试验方法在97版标准的基础上，13版标准对试验方法内容进行了全面疏理和修订，几乎每项性能的试验方法条文都有改动。
在阅读、理解、执行13版标准时，一定要注意条文中“试件”和“试样”含义上的区别，试件≠试样。
“试样”指从受检同一批次产品（块材）中所抽取的块材样品；“试件”指进行某项性能试验检测时，所使用可能经过制作、加工过的试块，其外形尺寸和规格必须符合标准对试件的要求。
3.1尺寸偏差与外观质量13版标准对“尺寸偏差”测量方法进行了修订，增加了辅助砌块、异形砌块的外形尺寸测量方法的描述，弥补了97版标准在测量除主块型砌块外的块型时，所存在的缺陷。
13版标准规定“异形砌块”在块型非对称时，“需草绘或拍下测量位置的照（图）片”，这点非常重要，应引起注意。
检测人员不能图省事，而忽略此项步骤，并应在检测报告上有所记录。
3.2抗压强度13版标准与97版标准相比，这部分内容变化最大，几乎为完全重新起草。
它由正文条款和两个规范性附录（附录A、附录B）组成。
在此将附录A和附录B内容一并加以解释和说明。
3.2.1正文条文1）实际上可以归纳成二句话:混凝土砌块或混凝土砖类产品，进行抗压强度检测时,首先应根据其块型特征(形状、尺寸大小等)，选择不同的试件制作步骤和检测方法；块型不同或规格尺寸的变化，都有可能会引起抗压强度值检测方法的改变。
2）建筑墙体用的主块型砌块、砖，以及辅助砌块中的半块，均应按附录A进行抗压强度检测；七分头砌块等可以切割出半块砌块（带孔洞的、完整直角六面体），也应先切割出半块，再依据附录A进行检测。
3）关于“附录B”，正文条款专门写了两条：———“5.2.1标识某一块型辅助砌块的抗压强度值时，应将相同配合比和生产工艺、养护龄期相差不超过48h的辅助砌块与主块型砌块，分别同时按附录B进行试验得到取芯试件的强度平均值。
”，实际就是针对一些墙体砌块（砖）中的一些异形砌块———如圈梁块、清扫孔块。
———5.3条内容，就是考虑到水工护坡砌块、异形挡墙砌块的块型特殊性，故直接写明其抗压强度检测“宜按附录B进行”。
目的是纠正目前很多企业、检测机构在检测此类砌块强度时，绝大多数盲目套用97版标准。
实际上，很多水工砌块、异形挡墙砌块的块型，若按13版标准进行整块抗压强度检测，将超出试验机的量程。
3.2.2关于附录A的解释13版标准附录A《块材标准抗压强度试验》与97版标准的抗压强度试验方法相比，在检测过程细节要求方面有很大差别。
建议应先对检测人员进行必要的贯标培训，弄清楚每一条款内容的具体念义，规范检测操作步骤。
不能再按老习惯进行强度检测了。
附录A对混凝土小型空心砌块、混凝土多孔（空心）砖类产品，均适用。
其它关键性内容有:———对试验用仪器设备和材料、试件制作、试验操作步骤等，均做了具体规定。
与此97版标准相比，特别增加了：①在“找平（粘结）材料”中引入了快硬水泥、高强石膏粉，使强度检测的试验周期，由过去至少3天缩短到几个小时内。
当用高强石膏粉作找平（粘结）材料，对其性能还提出具体要求。
②强调试件制定过程中的承压面找平和垂直要求，并给出具体操作步骤。
———引入试件高宽比H/B不小于0.6限值的概念，即:块材抗压强度试件的高宽比不能小于0.6。
当小于0.6时,需采用叠块粘结的试件，试件制作时需先将两块产品粘结，再找平抹面处理。
举一个实际案例，在检测390mm×190mm×90(95)mm混凝土小型空心砌块（俗称：半高砌块）时，若按97版标准做抗压强度检测，一般都机械地采用单块砌块制作试件，测试结果要比同孔形规格的390mm×190mm×190mm标准砌块高出5MPa以上，显然试验检测方法不合理。
依据13版标准的附录A对390mm×190mm×90(95)mm砌块进行抗压强度检测，需将两块产品先叠合粘结在一起后，再制作成抗压强度试件。
———应将试件中“用直角靠尺使坐浆后的承压面至少与两个相邻侧面成90°垂直关系”的承压面，与压力试验机的非铰支座接触，以保证试件尽量接近纯受压破坏状态。
读者可参阅参考文献3,以理解这项要求的理由。
3.2.3关于“附录B”的解释13版标准附录B“块材抗压强度试验方法（取芯法）”完全是新增加的内容，以解决无法用附录A进行抗压强度检测的各种规格异形砌块的抗压强度检测问题。
实际上，“附录B”内容参照了我国建筑、交通行业有关混凝土钻芯取样试验方法相关标准后起草。
在执行“附录B”时，首先需弄清楚需检测块材的实际应用领域。
