晶型转变的影响因素
晶型转变的影响因素
影响晶型转变的因素众所周知,结构决定性质,而对于晶体来说，当外界条件变化时，晶体结构形式发生改变，碳、硅、金属的单质、硫化锌、氧化铁、二氧化硅以及其他很多物质都具有这一现象，所以本文通过查阅文献举例说明影响晶型的一些因素，主要有温度、压力、粒度和组成。
一、温度温度对晶型影响比较复杂，当温度升高时，晶体中的分子或某些离子团自由旋转，取得较高的对称性，而改变晶体的结构。
下面举例说明：(1) BaO·Al2O3·SiO2(BAS)系微晶玻璃的主晶相为钡长石。
钡长石主要的晶型有单斜钡长石(monoclinic celsian)、六方钡长石( hexa celsian)和正交钡长石(orthorhombic celsian),三者的关系如图1所示:Fig. 1 The phase transformation of celsian由图中我们可以看到:六方钡长石膨胀系数高,为8. 0×10-6/℃,而且在300℃左右会发生其向正交钡长石的可逆转变,转变过程中伴随着3-4%的体积变化。
(2)当预热温度小于400℃时，反应所得到的产物氧化铝为非晶态的A12O3。
非晶A12O3。
在热力学上是一种亚稳状态，所以它有向晶态转化的趋势。
当温度不够高时，非晶A12O3中的原子的运动幅度较小，同时晶化所必不可少的晶核的形成和生长都比较困难，因此非晶态向晶态的转化就不易。
为研究所制备的非晶A12O3。
向晶态Al2O3转变的规律，我们把在300℃时点火得到的非晶A12O3 进行了锻烧处理，结果见表2:Fig.1 XRD Patterns of Produets kept for 1.5h at 700一900℃Fig.2 XRD Pattems of produets kept for o.5h at l000一l200℃Fig.3 XRD Pattems of produets kept for o.5h at l000℃ and l200℃Fig.4 XRD Pattems of produets kept for different time at l000℃Fig.5 XRD Pattems of produets kept for different time at 1100℃从图1中可以看到，非晶态的氧化铝经700、800、900℃锻烧1.5h后，氧化铝从非晶态转变为r-A12O3，并且随着温度的升高r- A12O3。
药物晶型 无定形 水合物 无水物
药物晶型、无定形、水合物和无水物是药物的固态形态之一，它们在药物制备和药物性质方面都具有重要的影响。
本文将分别对药物晶型、无定形、水合物和无水物进行详细的介绍，以便读者更好地理解这些药物固态形态的特点和应用。
一、药物晶型在固体药物中，晶型是指药物分子在晶格中的排列方式。
药物晶型的不同会对药物的物理性质、化学活性、生物利用度等产生巨大的影响。
主要晶型包括多晶型和单晶型两种。
1. 多晶型多晶型指的是同一种药物在结构上存在多种结晶形式。
多晶型的存在可以使药物的稳定性和溶解度发生变化，从而影响其在制剂中的使用效果。
2. 单晶型单晶型指的是一种药物只存在一种结晶形式。
单晶型的药物通常具有更稳定的性质，并且更容易进行制剂加工，因此在药物研发中具有较高的价值。
二、无定形无定形是指一种物质没有规则的结晶结构，其原子、分子的排列无规则。
在药物研发中，一些药物由于生产过程的影响，会形成无定形的固态形态。
无定形的药物通常具有较大的比表面积和较高的活性，但其稳定性和溶解度却常常较差，因此在制剂加工中需要特殊处理。
三、水合物水合物是指某种物质中包含结合水分子的结晶形式。
水合物广泛存在于化学品和药物中，其存在会影响药物的稳定性和溶解度，且在制剂中的使用也需要特别的注意。
四、无水物无水物是指某种物质中不含有结合水分子的固态形式。
无水物的存在会对药物的稳定性和溶解度产生重要影响，因此在药物研发和制剂加工中都需要针对其特性进行研究和控制。
结语药物晶型、无定形、水合物和无水物是药物固态形态中常见的形式，它们在药物的制备和性质上均具有重要的影响。
了解和研究这些药物固态形态的特点，不仅有助于提高药物的质量和稳定性，还有助于拓展新的药物研发方向。
希望读者通过本文的介绍，能够对药物固态形态有更清晰的认识，从而推动药物研发和制剂加工的进步。
零一、药物晶型1.1 多晶型与单晶型在药物研发中，晶型对于药物的性质和稳定性具有重要的影响。
多晶型的存在使得药物在制剂中的性能可能会有所变化，这对于药物的加工和使用都提出了要求；而单晶型的药物由于结晶结构较为有序，因此在稳定性和制剂加工方面有着明显的优势。
二氧化锰晶型转变研究
二氧化锰晶型转变研究郭学益，刘海涵，李栋，田庆华，徐刚中南大学冶金科学与工程学院，湖南长沙 (410083)E-mail：haihanshiye@摘要：采用热处理方式对γ-MnO2晶型转变进行了研究，考察了温度和时间对γ-MnO2晶型转变的影响。
由XRD射线衍射图谱发现，MnO2开始由γ晶型向β晶型的转变温度为300℃，350℃下热处理20小时能够完全转变成β-MnO2；在450℃下热处理5－20小时可完全转化为β-MnO2；在560℃下热处理2小时出现Mn2O3，热处理20小时后，Mn2O3含量将达到75.63％。
因此，MnO2晶型转变的主要影响条件是温度。
关键词：γ-MnO2；β-MnO2；晶型转变；热处理中图分类号：TQ026.8 文献标识码：A0. 前言二氧化锰有着较为复杂的晶型结构，如α、β、γ等五种主晶及30余种次晶[1]，而其作为电池的正极材料及电容器阴极材料又需要不同的晶型结构，因此需要深入理解二氧化锰晶型转变机制。
通常MnO2的活性随其所含结晶水的增加而增强，结晶水能促进质子在固体相中的扩散，因此γ-MnO2是各种晶型MnO2中活性最佳的。
但在非水溶液中，MnO2所含的结晶水反而会使它的活性下降。
如在Li-MnO2电池正极材料中，以α-Mn02性能最差，含少量水分的γ-MnO2较差，无结晶水的β-MnO2较好，γβ-MnO2（混合）最好。
所以γ-MnO2在作为阴极材料之前，必须对其进行热处理，并且要除去水分，使晶型结构从γ-MnO2转变为γβ-MnO2相（混合，以β相含量为65％～80％为最优） [2-8]。
再者，在固体钽电解电容器的阴极材料也是二氧化锰。
由于它的电化学性能很大程度上决定于阴极，因此对二氧化锰要求很高，二氧化锰必须全部为β晶型，同时对其含量、粒度、比表面积、导电率等都有较高的要求[9-11]。
β-MnO2在电池及电容器上有着越来越广泛的应用，国内也开始对γ-MnO2和β-MnO2之间的晶型转变进行研究，但是都集中在将γ-MnO2转化成γβ-MnO2[12-14]，而对于国内用量很大的固体钽电容器阴极用β-MnO2粉末的研究几乎没有。
同种物质不同晶型的原因
同种物质不同晶型的原因1.引言1.1 概述概述部分的内容应该对论文的主题进行简要介绍，并概括介绍同种物质不同晶型的原因。
以下是一个可能的概述部分的内容：概述同种物质在不同条件下可能会出现不同的晶型，这是化学、物理等领域中一个引人注目的现象。
晶体的结构对物质的性质和用途都起着关键性的作用，因此了解同种物质不同晶型的原因具有重要的科学和应用意义。
本文将对同种物质不同晶型的原因进行研究和分析，并探讨其背后的驱动力和机制。
首先，文章将介绍晶体的基本结构概念以及晶型的定义和分类方法，为后续的讨论奠定基础。
随后，文章将重点关注不同晶型的形成原因。
这包括外部条件因素（如温度、压力、湿度等）和内部因素（如晶体生长速率、晶体结构的稳定性等）对晶型选择的影响。
通过对已有研究成果的综述和分析，我们将探讨为什么同种物质在不同条件下会出现不同的晶型。
在了解这一现象背后的驱动力的基础上，本文将进一步探讨如何通过调控条件因素和晶体生长过程来控制晶型的选择。
这对于制备特定晶型的材料以及优化物质性能具有重要的实际应用价值。
最后，本文将总结相关研究的成果和发现，并对未来研究方向进行展望。
相信通过深入探究同种物质不同晶型的形成原因，我们可以更好地理解晶体的结构与性质之间的关系，为材料科学和化学领域的进一步发展提供有益的启示。
通过本文的研究和探讨，我们期望能够为同种物质不同晶型的原因提供全面而深入的了解，为相关领域的进一步研究和应用提供有益的参考。
让我们开始探索同种物质不同晶型的奥秘吧！1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍整篇文章的组织架构和内容安排，以便读者能够更好地理解文章的内容和逻辑发展。
通过清晰的结构安排，读者能够更好地把握文章的重点和主题，并能够更好地跟随文章的思路。
在本篇长文中，文章结构部分的主要内容包括以下几点：1. 介绍文章的章节安排和目录结构：首先，可以简要提及文章的大纲和目录结构，说明文章将会由几个主要部分组成，并且明确每个部分的主要内容和目的。
晶型转变及其控制
对某一特定系统而言，这种相的自由能改变所 伴随的结构改变过程，叫做相转变或相变。英 文phase transition和transformation都用于表述相 变过程。
图3–1 稳定态、介稳态和不稳定态
2
同质异构体(polymorph)或变体(modification)和与同 质多晶或同质多相(polymorphism）现象
C为独立组元（组分）数，Φ为相数，2 代表温度和压力2个变量。
对于凝聚系统来说，压力的影响可以忽 略不计，于是温度成了惟一的外界条件。 在这种情况下，相律可写成
f * = C–Φ + 1， f *被称为条件自由度
4
§3.1 可逆与不可逆晶型转变
从热力学的角度看，一组同质多晶的变体中，吉布斯自由能最低的晶型是稳定的。 对于一个单元系统，各种变体的吉布斯自由能G均服从下列关系式：
晶型转变及其控制方法
2020/4/13
1
相
相变ห้องสมุดไป่ตู้
物质中具有相同化学成分和晶体结构的部分被称为相。相与相之间的转变叫相变。
系统中存在的相，可以是稳定、介稳或不稳定的。稳定态指的是系统处在最低的 吉布斯自由能状态。在一定的热力学条件下，如果系统处在一个吉布斯自由能极 小值状态，而不是处在一个最小值状态，它就有可能转变到这个最小值状态；但 也可能会以原状态长期存在， 因为在局部的自由能极小值与最小值之间，存在 着一个势垒，这样的状态称为介稳态，如图2–1所示。当系统的温度、压力或对 系统的平衡发生影响的电场、磁场等条件发生改变时，这种介稳或不稳定状态下 的自由能会发生改变，相的结构(原子或电子分布)也相应地发生变化。
G ＝ U + pV–TS，
（2–1）
式中U为该变体的内能；p是平衡蒸气压
新晶型的判断依据

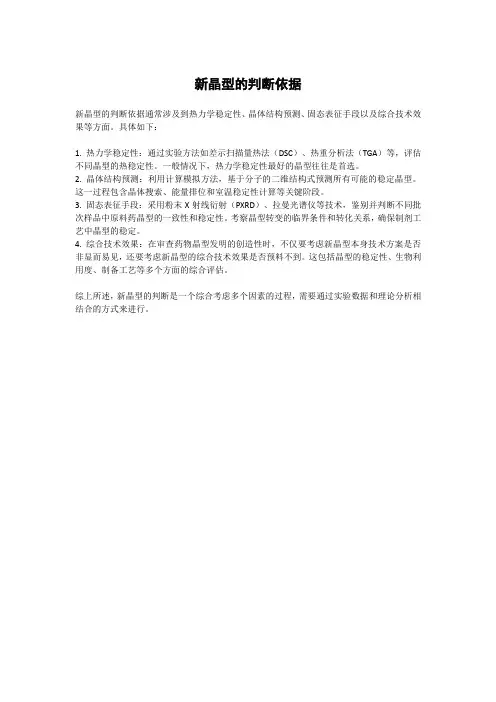

新晶型的判断依据
新晶型的判断依据通常涉及到热力学稳定性、晶体结构预测、固态表征手段以及综合技术效果等方面。
具体如下：
1. 热力学稳定性：通过实验方法如差示扫描量热法（DSC）、热重分析法（TGA）等，评估不同晶型的热稳定性。
一般情况下，热力学稳定性最好的晶型往往是首选。
2. 晶体结构预测：利用计算模拟方法，基于分子的二维结构式预测所有可能的稳定晶型。
这一过程包含晶体搜索、能量排位和室温稳定性计算等关键阶段。
3. 固态表征手段：采用粉末X射线衍射（PXRD）、拉曼光谱仪等技术，鉴别并判断不同批次样品中原料药晶型的一致性和稳定性。
考察晶型转变的临界条件和转化关系，确保制剂工艺中晶型的稳定。
4. 综合技术效果：在审查药物晶型发明的创造性时，不仅要考虑新晶型本身技术方案是否非显而易见，还要考虑新晶型的综合技术效果是否预料不到。
这包括晶型的稳定性、生物利用度、制备工艺等多个方面的综合评估。
综上所述，新晶型的判断是一个综合考虑多个因素的过程，需要通过实验数据和理论分析相结合的方式来进行。
锐钛矿TiO2转变为金红石TiO2机制和性能
锐钛矿TiO2转变为金红石TiO2机制和性能摘要：TiO2 是多相光催化研究中使用较多的一种材料。
其在自然界存有3种不同的晶型：锐钛矿、金红石、板钛矿相。
锐钛矿相转变为金红石相的过程是扩散相变。
金红石是热力学稳定相, 锐钛矿是亚稳相, 并且从锐钛矿相到金红石相的相变是亚稳相到稳定相的不可逆相变。
而煅烧时间与煅烧温度会影响其晶型的转变。
在众多影响光催化性能的因素中，晶型是较为重要的一个因素。
关键字：锐钛矿、金红石、TiO2、相变、光催化光催化降解是一门新型的并正在迅速发展的科学技术。
研究表明，在适当的条件下，许多有机物污染物经光催化降解，可生成无毒无味的CO2、H2O及一些简单的无机物。
目前，在光催化降解领域所采用的光催化剂多为N型半导体材料, 如TiO2、ZnO、Fe2O3、SnO2、WO3和CdS 等, 其中TiO2以其无毒、价廉、稳定和特殊的光、电性能等优点倍受人们青睐，成为最受重视的一种光催化剂[1]。
1.二氧化钛的结构近年来, TiO2纳米材料制备、表征及改性一直是光催化研究领域的重点。
同一种半导体可能具有不同的晶型，晶型的不同实际上就是组成物质的原子不同的空间构型有序的排布。
二氧化钛是白色粉末状多晶型化合物, 自然界有锐钛矿型, 金红石型和板钛型三种晶型结构, 但板钛型二氧化钛极不稳定且无实用价值[2]。
所以目前的研究一般都主要为金红石相及锐钛矿相。
TiO2晶体基本结构是钛氧八面体( TiO6)。
钛氧八面体连接形式不同而构成锐钛矿相、金红石相和板钛矿相。
锐钛矿型和金红石型均属于四方晶系，二者均可用相互连接的Ti06八面体表示，但八面体的畸变程度和连接方式各不不同。
板钛矿型属正交晶系，一般难以制备，目前研究很少。
如图1所示，金红石型（a）的八面体不规则，微显斜方晶；锐钛矿(b)呈明显的斜方晶畸变，对称性低于前者。
从图2[3]中可以看出锐钛矿TiO2的Ti-Ti键长比金红石大，而Ti-O键比金红石小。
药品晶型研究及晶型质量控制指导原则
药品晶型研究及晶型质量控制指导原则9015 药品晶型研究及晶型质量控制指导原则当固体药物存在多晶型现象，且不同晶型状态对药品的有效性、安全性或质量可产生影响时，应对原料药物、固体制剂、半固体制剂、混悬剂等中的药用晶型物质状态进行定性或定量控制。
药品的药用晶型应选择优势晶型，并保持制剂中晶型状态为优势晶型，以保证药品的有效性、安全性与质量可控。
优势晶型系指当药物存在有多种晶型状态时，晶型物质状态的临床疗效佳、安全、稳定性高等，且适合药品开发的晶型。
由两种或两种以上的化学物质共同形成的晶态物质被称为共晶物，共晶物属晶型物质范畴。
1. 药物多晶型的基本概念描述固体化学药物物质状态，可由一组参量（晶胞参数、分子对称性、分析排列规律、分子作用力、分子构象、结晶水或结晶溶剂等）组成。
当这些参量中的一种或几种发生变化而使其存在有两种或两种以上的不同固体物质状态时，称为多晶型现象（polymorphism）或称同质异晶现象。
通常，难溶性药物易存在多晶型现象。
固体物质是由分子堆积而成。
由于分子堆积方式不同，在固体物质中包含有晶态物质状态（又称晶体）和非晶态物质状态（又称无定型态、玻璃体）。
晶态物质中分子间堆积呈有序性、对称性与周期性；非晶态物质中分子间堆积呈无序性。
晶型物质范畴涵盖了固体物质中的晶态物质状态（分子有序）和无定型态物质状态（分子无序）。
优势药物晶型物质状态可以是一种或多种，故可选择一种晶型作为药用晶型物质，亦可按一定比例选择两种或多种晶型物质的混合状态作为药用晶型物质使用。
2. 晶型样品的制备釆用化学或物理方法，通过改变结晶条件参数可获得不同的固体晶型样品。
常用化学方法主要有重结晶法、快速溶剂去除法、沉淀法、种晶法等；常用物理方法主要有熔融结晶法、晶格物理破坏法、物理转晶法等。
晶型样品制备方法可以采用直接方法或间接方法。
影响晶型物质形成的重要技术参数包括：溶剂（类型、组成、配比等）、浓度、成核速率、生长速率、温度、湿度、光度、压力、粒度等，但随所釆用的方法不同而不同，且由于各种药物的化学结构不同，故形成各种晶型物质状态的技术参数（或条件）亦不同，需要根据样品自身性质合理选择晶型样品的制备方法和条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影响晶型转变的因素众所周知,结构决定性质,而对于晶体来说，当外界条件变化时，晶体结构形式发生改变，碳、硅、金属的单质、硫化锌、氧化铁、二氧化硅以及其他很多物质都具有这一现象，所以本文通过查阅文献举例说明影响晶型的一些因素，主要有温度、压力、粒度和组成。
一、温度温度对晶型影响比较复杂，当温度升高时，晶体中的分子或某些离子团自由旋转，取得较高的对称性，而改变晶体的结构。
下面举例说明：(1) BaO·Al2O3·SiO2(BAS)系微晶玻璃的主晶相为钡长石。
钡长石主要的晶型有单斜钡长石(monoclinic celsian)、六方钡长石( hexa celsian)和正交钡长石(orthorhombic celsian),三者的关系如图1所示:Fig. 1 The phase transformation of celsian由图中我们可以看到:六方钡长石膨胀系数高,为8. 0×10-6/℃,而且在300℃左右会发生其向正交钡长石的可逆转变,转变过程中伴随着3-4%的体积变化。
(2)当预热温度小于400℃时，反应所得到的产物氧化铝为非晶态的A12O3。
非晶A12O3。
在热力学上是一种亚稳状态，所以它有向晶态转化的趋势。
当温度不够高时，非晶A12O3中的原子的运动幅度较小，同时晶化所必不可少的晶核的形成和生长都比较困难，因此非晶态向晶态的转化就不易。
为研究所制备的非晶A12O3。
向晶态Al2O3转变的规律，我们把在300℃时点火得到的非晶A12O3 进行了锻烧处理，结果见表2:Fig.1 XRD Patterns of Produets kept for 1.5h at 700一900℃Fig.2 XRD Pattems of produets kept for o.5h at l000一l200℃Fig.3 XRD Pattems of produets kept for o.5h at l000℃and l200℃Fig.4 XRD Pattems of produets kept for different time at l000℃Fig.5 XRD Pattems of produets kept for different time at 1100℃从图1中可以看到，非晶态的氧化铝经700、800、900℃锻烧1.5h后，氧化铝从非晶态转变为r-A12O3，并且随着温度的升高r- A12O3。
相的衍射峰有所增强;1000℃保温1.5h后有r- A12O3相产生，但仍有部分a- A12O3相存在;1100℃以上产物完全为a- A12O3，如图2所示。
所以在本试验条件下由低温燃烧合成法制备的非晶态的A12O3粉体向a相转变的温度>=1000℃。
图3为1000、1100℃保温0.5h的XRD图，从图中可见1000℃保温0.5h产物仍为，r- A12O3，而1100℃保温0.5h产物已完全转变为a- A12O3相。
可见r- A12O3向a- A12O3的转变与温度有很大关系。
随着温度的升高，r- A12O3向a- A12O3的转变就易于进行。
从图4中可以看出1000℃保温0.5h时没有a- A12O3相产生，保温1.5h时有a- A12O3相产生但没有转变完全，说明r- A12O3向a- A12O3转变与保温时间也有关系，随着保温时间的增加，r- A12O3向a- A12O3的转变逐渐完成。
图5为1100℃保温0.5、1.5h的XRD图，其衍射峰相似，说明影响r- A12O3向a- A12O3的转变最主要的因素是温度。
当温度足够高时，，r- A12O3向a-- A12O3的转变速度快，在较短时间内就可以完成r- A12O3向a相的转变。
二、压力压力的影响比较单纯，当压力增高时，促使晶体结构往高密度和高配位的方向转变。
下面看看具体例子：（1）相同温度下不同压力下的SiO2中硅氧键长、氧离子半径及阳离子硅的半径是不同的。
因此,不同压力范围内的SiO2的晶型也有很大差别。
如图一所示。
（2）前面已经说过温度对晶型转变有影响，所以温度与压力双重作用也会对晶型转变产生影响。
如图二所示。
（3）由图一我们看到，不同压力下SiO2有不同的晶型，那么只需要控制温度一定，改变压力，就可以得到新的晶型。
图三就是其中一个例子。
图1 高温下不同压力的SiO2多形中硅氧键长(顶部)、氧离子半径(中部)及阳离子硅的半径(底部)。
纵坐标,显示键长及离子半径,单位为A ,横坐标,1:石英(常压),2:柯石英(4~8GPa,),3:斯石英(8~50GPa,),4:α-PbO2型SiO2(90~200GPa,),5:黄铁矿型SiO2(90~200GPa)图2二氧化硅(SiO2)物相在高温、高压条件下的相变情况图3 石英(左)和斯石英(右)的晶体结构图:实验表明,当压力增加到8GPa时阳离子硅会发生从硅氧四面体空隙向硅氧八面体空隙迁移的现象在上述各多形中晶体结构与常温常压力的石英比较起来最深刻的变化是配位多面体形态的改变。
众所周知,在地壳条件下石英如同其他硅酸盐及氧化物矿物一样,硅与氧的连接方式是硅氧四面体,四面体间均以共角顶方式连接(图4左)。
当压力高达8GPa以上时石英的。
晶体结构就开始发生相变形成斯石英晶体结构(图4右)。
变化发生时阳离子硅会从四面体空隙迁移至八面体空隙。
从而形成了与金红石(TiO2)相似的结构。
高压相变还导致氧离子半径不断缩小及氧-氧间距不断缩小,如当压力增至200~250GPa时形成黄铁矿型SiO2多形,在该结构中最短的氧-氧间距缩短至2.366 ,说明氧离子间的电子云已有严重交盖,共价键性质已十分明显了。
（2）再看看尼群地平的例子：Figure 6 X-ray diffraction pattern of nitrendipine polymorphs under high pressure a: NTDI under hi gh pressure of 9.8×104N; b: NTDII under high pressure of9.8×104N; c: NTDIII under high pressure of 9.8×104N; d: NTDI; e: NTDII;f: NTDIII图6是将不同晶型尼群地平在9.8×104N 压力下压片(直径＝12 mm), 粉碎后测定X 射线图谱, NTDI, NTDIII 未发生转型,而NTDII 转化为NTDI, 说明压力可以使晶体发生晶型转变。
又将NTDII 分别在4.9×104, 9.8×103, 4.9×103, 2.45×103N 压力下压片(直径＝12 mm), 粉碎后测定X 射线衍射图谱, 结果表明NTDII在2.45×103N 压力下晶型不发生相变, 在其它压力下NTDII 都转化为NTDI.结果见图7:Figure 7 X-ray diffraction pattern of NTDII under different pressurea: NTDII under high pressure of 4.9×104N; b: NTDII under high pressure of9.8×103N; c: NTDII under high pressure of 4.9×103N; d: NTDII under high pressure of 2.45×103N; e: NTDII; f: NTDI三、粒度颗粒大小也会影响晶型，下面举例说明：Fig. 1 The molecular structure of HMX粒度大小对HMX 的晶型转变有着显著的影响。
Saw[22]采用XRD 研究了升温过程中HMX 的晶体结构变化,并用SHG 和XRD 结合研究了恒温下HMX 的晶b δ-HMX a β-HMX型转变,通过比较两种不同的测试方法,他认为SHG的强度受到晶粒表面积的影响较大, SHG方法容易得到错误的分析结果。
Saw利用原子力显微镜(AFM)观察单晶HMX,发现在180~184℃范围内的晶型转变完全后,HMX的表面积增大了103~105数量级。
粒度的影响和表面积的增加可以解释SHG和XRD数据不一致的矛盾。
在随后的研究工作中, Saw[8]研究了不同粒度HMX的β→δ晶型转变动力学。
结果表明:在同样的升温速率下,粒度大的HMX晶型转变温度低,粒度小的晶型转变温度高,即粒度大的HMX晶型转变活化能较低; Saw认为其原因是大颗粒HMX中存在较多的缺陷,降低了晶型转变的能量势垒,所以易于实现β→δ晶型转变。
但是,他未对不同粒度HMX的缺陷进行定性和定量表征,其结论还有待验证.四、组成组成会影响晶型，也就是结构因素能影响晶型。
（1）化学组成不同，晶型也不同PBT(聚对苯二甲酸丁二醋)和PET(聚对苯二甲酸乙二醋)是同族聚醋，其结晶均属三斜晶系。
但PET只有一种晶型，而PBT则有两种结晶变体—a型和b型。
由于PBT在低速(l000m/min以下)纺丝时有脱边现象，引起了人们对其结晶结构的兴趣。
近年来，许多文献报道了对PBT晶型的研究结果。
一致的观点是:在一定条件，卷缩形的a晶型与伸展形的b晶型能可逆转变。
金惠芬等人在600m /min 纺速下纺制了三种比例的共聚醋长丝。
纺丝过程中发现:乙二醇/丁二醇(EG/BD)为25/75(指摩尔比,下同)的共聚醋发生脱边，且随存放时间的延长，脱边越厉害，纤维松弛脱筒，卷装不良，而EG/BD为75/25和50/5的两种共聚醋不发生脱边。
用WAxS方法测试卷绕丝的结果说明，共聚醋的脱边现象不是晶型转变引起的，但共聚醋确实存在晶型的转变，所以说共聚醋的晶型与其组成密切相关(2)掺杂是组成变化的一种，会促使晶型改变。
下图为SN4+掺杂TiO2的相变。
图1A显示的纯TiO2样品退火后的XRD谱温度范围从300到700℃。
可以观察到，P-300，P-450和P-500样品表现出的锐钛矿结构。
19A弱峰在27.3°左右被发现在P-550除了锐钛矿峰，表明存在一个小的金红石结构的样品中的量。
与P-550相比，P-600增加的那些样本中金红石的衍射峰锐钛矿下降，这意味着相变锐钛矿型向金红石样品中发生。
一个纯金红石结构在P-700的样品观察到的，这意味着在锐钛矿结构完全转化为金红石型。
因此，最低温度从锐钛矿向金红石的相变是约550℃下纯二氧化钛。
XRD谱Sn4 +的掺杂TiO2样品退火温度范围从300至700℃的中演示，图1B。
