表C2.7.6 给水管道及配件安装2
GB50242-2022_建筑给排水及采暖工程施工质量验收规范
GB50242-2002 建造给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈 阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验 收规范》GBJ242-82 和《建造采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修 订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研 究，总结了多年建造给水、排水及采暖工程设计、材料、施工的经验，按照"验评分 离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建造中水系统 及游泳池水系统安装、 换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多 种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建造工 程施工质量验收统一标准》 GB50300 的规定执行； 提出了使用功能的检验和检测内 容；列出了各分项工程中主控项目和普通项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在 《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格 执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累 资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建造给 水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F ，邮政编码:110002，EMAIL:)本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建造东北设计研究院沈阳山盟建设(集团)公司辽宁省建造设计研究院沈阳北方建设(集团)公司中国建造科学研究院哈尔滨工业大学总则，以供今后修订时参考。
室内给水管道及配件安装工程检验批质量验收记录表格模板
铸铁管
每m
2mm
全长25m以上
≯25mm
立管垂直度允许偏差
钢管
每m
3mm
5m以上
≯8mm
塑料管复合管
每m
2mm
5m以上
≯8mm
铸铁管
每m
3mm
5m以上
≯10mm
成排管段和成排阀门
在同一平面上的间距
3mm
施工单位检查评定结果
专业工长（施工员）
丁光明
施工班组长
吕远川
项目专业质量检查员：胡克辉年月日
第4.2.5条
符合规范要求
2
金属给水管道及管件焊接
第4.2.6条
/
3
给水水平管道坡度坡向
第4.2.7条
符合规范要求
4
管道支、吊架
第4.2.9条
管道支吊架安装符合规范要求
5
水表安装
第条
符合要求
6
水平管道纵、横方向弯曲允许偏差
钢管
每m
1mm
全长25m以上
≯25mm
塑料管复合管
每m
1.5mm
全长25m以上

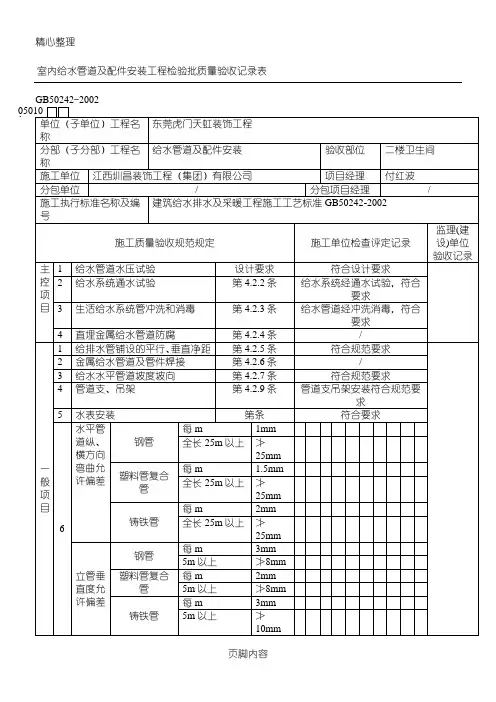

室内给水管道及配件安装工程检验批质量验收记录表
GB50242-2002
050101
单位（子单位）工程名称
东莞虎门天虹装饰工程
分部（子分部）工程名称
给水管道及配件安装
验收部位
二楼卫生间
施工单位
江西圳昌装饰工程（集团）有限公司
项目经理
付红波
分包单位
/
分包项目经理
/
施工执行标准名称及编号
建筑给水排水及采暖工程施工工艺标准GB50242-2002
给排水及消防管道安装技术交底
给排水及消防管道安装技术交底XXXX轨道交通工程施工质量验收技术资料统一用表施工质量验收技术资料通用表CJ2-5编号施工技术交底记录合同号地铁里程工程名称施工单位交底提要交底内容：XXXXXXXXXX交底日期分项工程名称年月日给水管道及配件安装XXXXX站给排水及消防专业给水管道及配件安装一、施工准备1、施工技术人员培训加强对施工人员的技术培训，加强安全教育，组织研究灭火器的使用，要求工班长进行班前讲话制度，安全教育培训，形成记录。
2、主要机具设备准备机械：套丝机、台钻、电焊机、切割机、坡口机、滚槽机、试压泵等；工具：工作台、套丝板、管钳、割管器、电钻、手枪钻、电锤、手锤、活动扳手、套筒扳手、梅花扳手、链钳、焊钳、氧气乙炔瓶、减压表、割炬、梯子等；量具：水平尺、钢卷尺、角尺、焊接检修尺、线坠、压力表等。
二、管道安装施工工艺1、阀门安装前准备阀门应作强度和严密性试验，实验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不得少一个，对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验，阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍，试验压力在实验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏，实验持续时间应在DN50一下不少于15s，DN65~200金属密封不少于30s、非金属密封不少于15s。
2、消防管道安装（1）、消防管道安装工艺流程图详见图消防工程工艺流程（2）、消防管道安装的技术措施1）、施工筹办a.根据招标文件及施工图纸的请求，车站管道安装方式首要为柔性卡箍和螺纹连接。
b.核对专业图纸，根据现场实际情况查看各种管道的坐标、标高是否存在排列位置不当，及时解决问题。
工程施工的技术交底上明确其安装方式及加工工艺特点。
c.检查预埋件和预留洞是否准确。
d.检查管材、管件、阀门、设备、绝热材料及组件等是否符合设计要求和质量标准。
e.安排合理施工工序。
F．给排水及消防负责人及时和其他专业共参照安装综合管线图及装修图，根据现场实际情况合理排好管道敷设方案，如有问题及时和专业工程师沟通，绝对杜绝打架及返工现象，提前做好二次砌墙预留设备、管道等孔洞，不等出现拆墙砸墙现象，保证施工顺利安全。
给水管道安装(镀锌衬塑钢管)

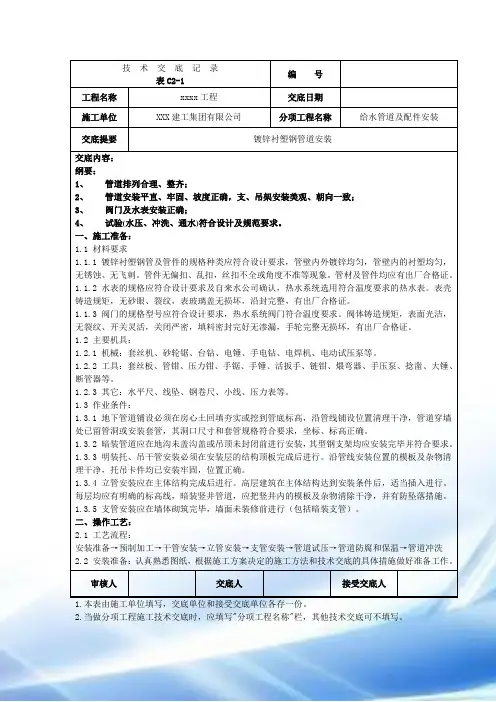

表C2-1工程名称xxxx工程交底日期施工单位XXX建工集团有限公司分项工程名称给水管道及配件安装交底提要镀锌衬塑钢管道安装交底内容：纲要：1、管道排列合理、整齐；2、管道安装平直、牢固、坡度正确，支、吊架安装美观、朝向一致；3、阀门及水表安装正确；4、试验(水压、冲洗、通水)符合设计及规范要求。
一、施工准备：1.1 材料要求1.1.1 镀锌衬塑钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，管壁内的衬塑均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
1.1.2 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，沿封完整，有出厂合格证。
1.1.3 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
1.2 主要机具：1.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。
1.2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。
1.2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。
1.3 作业条件：1.3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
1.3.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。
1.3.3 明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
1.3.4 立管安装应在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
建筑中水系统管道及辅助设备安装
1 建筑中水系统管道及辅助设备安装1.1工艺流程建筑中水系统安装包括中水原管道系统安装、水处理设备安装及中水供水系统安装。
其安装工艺流程如下。
1.2操作工艺1.2.1中水原水管道系统中水原水管道系统安装应遵守下列要求。
1.中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水。
简化处理流程和设备，降低处理经费。
2.便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。
3.污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。
4.室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。
5.中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。
1.2.2中水供水管道中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
1.中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。
1.1.中水管道及设备、受水器等外壁应涂浅绿色标志。
1.2.中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
2.中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
3.中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m，交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。
4.中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
5.中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。
止回阀安装位置和方向应正确，阀门启闭应灵活。
6.中水供水系统的溢流管、泄水管均应采取间接排水方式排出，溢流管应设隔网。
7.中水供水管道应考虑排空的可能性，以便维修。
建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)

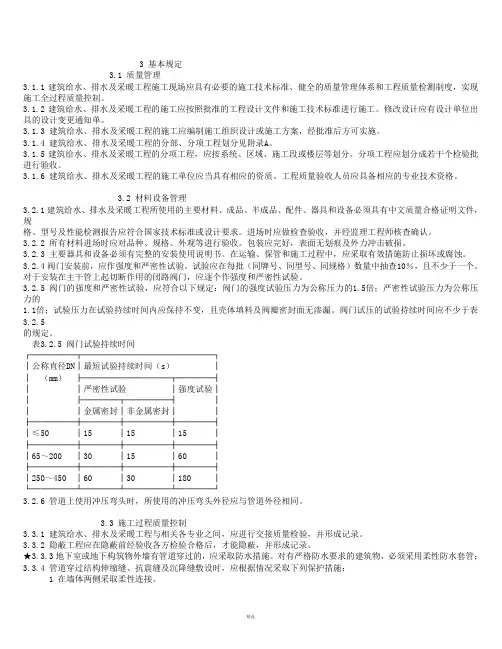

3 基本规定3.1 质量管理3.1.1 建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。
3.1.2 建筑给水、排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工。
修改设计应有设计单位出具的设计变更通知单。
3.1.3 建筑给水、排水及采暖工程的施工应编制施工组织设计或施工方案，经批准后方可实施。
3.1.4 建筑给水、排水及采暖工程的分部、分项工程划分见附录A。
3.1.5 建筑给水、排水及采暖工程的分项工程，应按系统、区域、施工段或楼层等划分。
分项工程应划分成若干个检验批进行验收。
3.1.6 建筑给水、排水及采暖工程的施工单位应当具有相应的资质。
工程质量验收人员应具备相应的专业技术资格。
3.2 材料设备管理3.2.1 建筑给水、排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
进场时应做检查验收，并经监理工程师核查确认。
3.2.2 所有材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲击破损。
3.2.3 主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3.2.4 阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
3.2.5 阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
阀门试压的试验持续时间应不少于表3.2.5的规定。
表3.2.5 阀门试验持续时间┌─────┬───────────────┐│公称直径DN│最短试验持续时间（s）││（mm）├──────────┬────┤││严密性试验│强度试验││├────┬─────┤│││金属密封│非金属密封││├─────┼────┼─────┼────┤│≤50 │15 │15 │15 │├─────┼────┼─────┼────┤│65～200 │30 │15 │60 │├─────┼────┼─────┼────┤│250～450 │60 │30 │180 │└─────┴────┴─────┴────┘3.2.6 管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
室内排水管道及配件安装工程检验批质量验收记录表
监理（建设）单位验收结论
专业监理工程师:
（建设单位项目专业技术负责人）年月日
室内排水管道及配件安装工程检查批质量验收登记表
GB50242-2023
050201
单位（子单位）工程名称
砀山果园场翡翠花园1#楼工程
分部（子分部）工程名称
建筑给水排水及采暖
验收部位
~ / ~ 三层厨房、卫生间
室内排水管道及配件安装工程检查批质量验收登记表
GB50242-2023
050201
单位（子单位）工程名称
砀山果园场翡翠花园1#楼工程
分部（子分部）工程名称
建筑给水排水及采暖
验收部位
~ / ~ 四层厨房、卫生间
施工单位
安徽永大建筑有限公司
项目经理
闫兴高
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《建筑给水排水及采暖工程施工质量验收规范》（GB 50242—2023）
符合规定
2
生活污水铸铁管,塑料管坡度
第5.2.2.5.2.3条
符合规定
3
排水塑料管安装伸缩节
第5.2.4条
符合规定
4
排水立管及水平干管通球实验
第5.2.5条
符合规定
一般项目
1
生活污水管道上设检查口和清扫口
第5.2.6.5.2.7条
符合规定
2
金属和塑料管支、吊架安装
第5.2.8、5.2.9条
符合规定
3
施工质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
排水管道灌水实验
第5.2.1条
给排水全套资料表格模版
管道、设备强度试验、严密性验收记录
4
隐蔽工程验收记录
5
系统清洗、灌水、通水、通球试验记录
6
施工记录
7
分项分部工程质量验收记录
8
检查结论：
施工单位项目经理： 年 月 日
验收意见：
总监理工程师：
（建设单位项目负责人） 年 月 日
建筑给排水及采暖工程安全和功能检验
资料核查及主要功能抽查记录
SN1.5
工程名称
SN3.6.8
低温热水地板辐射采暖系统安装分项工程检验批质量验收记录
SN3.6.9
系统水压试验及调试分项工程质量验收记录
SN3.6.10
系统水压试验及调试分项工程检验批质量验收记录
SN3.7
室外给水管网子分部工程质量验收记录
SN3.7.1
给水管道安装分项工程质量验收记录
SN3.7.2
给水管道安装分项工程检验批质量验收记录
规格型号
单位
数量
生产厂家
使用部位系统
备 注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
监理工程师 技术负责人: 质量检查员:
管道工程隐蔽验收记录
SN2.3
工程名称
建设单位
分项工程名称
系统名称/编号
设计或规范要求：
隐蔽内容及部位：
检查结果：
检查人：
验收意见：
验收人：
专业施工负责人：
施工单位项目经理： 年 月 日
施工单位
序号
安全和工程检查项目
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C2.7.6 安全技术交底
施工单位：2013年10月20日编号：C2.7.6
工程名称分部分项工程名称室内给水管道及配件安装
交底内容：
一、施工准备
1.配合土建施工进度做好各项预留孔洞、管槽的复核工作；
2.根据施工方案安排好现场的工作场地，加工车间库房；
3.材料、设备确认合格，准备齐全，送到现场。
4.劳动力配置由专业工长或技术员根据分项工程工期和现场条件实施动态管理，以不影响单位工程总体进度为原则，按时完成系统安装目标。
5.已经认真熟悉施工图纸，根据施工方案做好了施工准备工作，管道排列空间合理，有关问题已经及时与有关人员研究解决，办好了变更洽商记录。
6.认真研究和熟悉设备各项技术文件，了解设备的性能、结构、操作程序和方法及安全技术规则等。
7.对施工班组认真地进行分项工程技术交底和安全技术交底。
二、材料要求
1.给水管道及管件的规格、型号符合设计压力要求，并且由同一厂家供给，具有质量检验部门合格证；
2.水表、阀门规格型号符合设计要求并取得供水公司确认；
3.生活给水系统所有材料符合国家《生活饮用水卫生标准》。
三、工艺流程
安装准备→支吊架制作安装→管道预制加工→管道试压→支管及配件安装→干管安装→管道防腐和保温→管道消毒冲洗
四、质量要求
1.室内给水管道的水压试验必须符合设计要求（压力0.6MPa）。
2.给水系统交付使用前必须进行通水试验并做好记录；
3.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家
工程名称分部分项工程名称室内给水管道及配件安装
《生活饮用水标准》方可使用；
4.室内直埋给水管道应做防腐处理。
埋地管道防腐层材质和结构应符合设计要求。
5.给水引入管与排水排出管的水平净距不得小于 1m。
室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0 .15m。
给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的 3 倍。
6.管道及管件焊接的焊缝表面质量应符合下列要求:
（1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
（2）焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
7.给水水平管道应有 2‰～5 ‰的坡度坡向泄水装置。
8.水表应安装在便于检修、不受曝晒、污染和冻结的地方。
安装螺翼式水表，
表前与阀门应有不小于 8 倍水表接口直径的直线管段。
表外壳距墙表面净距为 10～
30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。
五、成品保护
1. 安装好的管道不得用做支撑或放手板，不得踏压，其支托卡架不得做为其它用途的受力点。
2. 管道在喷浆前要加以保护，防止灰浆污染管道。
3. 阀门的手轮在安装时应卸下，交工前统一安装完好。
4. 水表应有保护措施，为防止损坏，可统一在交工前装好。
5.安装好的管道及设备，在抹灰、喷漆前应做好防护处理，以免被污染。
六、应注意的质量问题
1. 管道镀锌层损坏。
原因：由于压力和管钳日久失修，卡不住管道造成。
2. 立管甩口高度不准确。
原因：由于层高超出允许偏差或测量不准。
3. 立管距墙不一致或半明半暗。
工程名称分部分项工程名称室内给水管道及配件安装原因：由于立管位置安排不当，或隔断墙位移偏差太大造成。
4. 热水立管的套管向下层漏水。
原因：由于套管露出地面高度不够，或地面抹灰太厚造成。
七、环保措施
1.施工作业面保持整洁，严禁乱堆乱放，做到文明施工；
2.施工用料应做到长材不短用，加强科学下料和材料回收利用，减少施工废料，节约材料；
3.尽量使用低噪声或无噪声的施工作业设置，降低噪声污染；
4.现场使用的粘接材料和油漆制品尽量使用环保标志产品，同时施工时应保证通风良好，并且施工人员要戴上防护口罩，同时使用后随即将其封存放于转存库房内。
交底人
（技术人员）
接受人签字
签字
交底日期年月日注：交底一式两份，交底人、接受人各一份。
