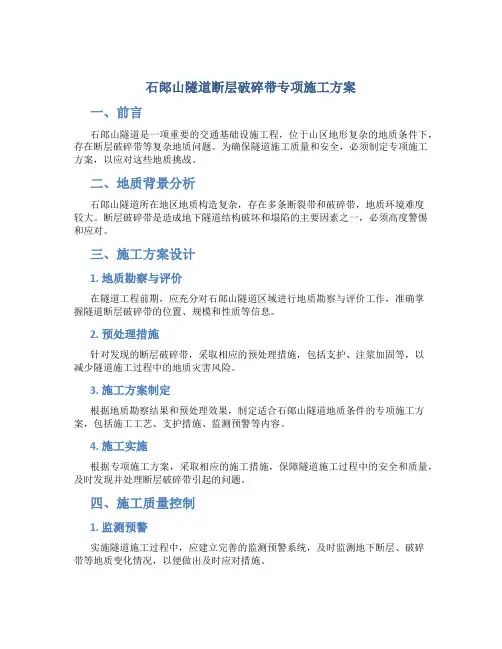

石郞山隧道断层破碎带专项施工方案
石郞山隧道断层破碎带专项施工方案一、前言石郞山隧道是一项重要的交通基础设施工程，位于山区地形复杂的地质条件下，存在断层破碎带等复杂地质问题。
为确保隧道施工质量和安全，必须制定专项施工方案，以应对这些地质挑战。
二、地质背景分析石郞山隧道所在地区地质构造复杂，存在多条断裂带和破碎带，地质环境难度较大。
断层破碎带是造成地下隧道结构破坏和塌陷的主要因素之一，必须高度警惕和应对。
三、施工方案设计1. 地质勘察与评价在隧道工程前期，应充分对石郞山隧道区域进行地质勘察与评价工作，准确掌握隧道断层破碎带的位置、规模和性质等信息。
2. 预处理措施针对发现的断层破碎带，采取相应的预处理措施，包括支护、注浆加固等，以减少隧道施工过程中的地质灾害风险。
3. 施工方案制定根据地质勘察结果和预处理效果，制定适合石郞山隧道地质条件的专项施工方案，包括施工工艺、支护措施、监测预警等内容。
4. 施工实施根据专项施工方案，采取相应的施工措施，保障隧道施工过程中的安全和质量，及时发现并处理断层破碎带引起的问题。
四、施工质量控制1. 监测预警实施隧道施工过程中，应建立完善的监测预警系统，及时监测地下断层、破碎带等地质变化情况，以便做出及时应对措施。
2. 质量检测在施工过程中，进行地质质量检测，评估隧道结构稳定性和安全性，确保工程质量。
五、总结与展望石郞山隧道断层破碎带专项施工方案的制定和实施，有利于提高隧道施工的安全性和质量，同时也为类似地质条件下的隧道工程提供了宝贵经验。
未来，应不断总结经验、完善技术，进一步提升隧道工程施工水平。
以上是石郞山隧道断层破碎带专项施工方案的相关内容，希望能够为隧道工程的顺利实施提供参考和帮助。
盾构隧道穿越破碎带地段专项施工方案
盾构穿越断层破碎带段专项施工方案1、编制说明为了保证盾构安全穿越江中断层破碎带，确保盾构在穿越破碎带施工中做到防漏、防冒、防沉和防抱死，特编制本方案。
本方案的思路为：通过盾构开挖面泥水压力的控制及渣土量的管理，加强同步注浆以实现盾构安全、快速通过断层破碎带。
2、工程概况秋水站～中山西路站区间线路从秋水站出发过赣江中大道后向南下穿赣江，至江南岸堤处以小曲率半径（ R-360 右线、R-350 左线）转向东，下穿南昌市水电局办公楼后接至本区间终点中山西路站。
区间最小平面曲线 R=。
本区间主要在赣江下穿行，隧道埋深～ 21.50 米。
盾构在里程 ZK11+840～ZK11+890处为 F5断层破碎带，埋深约米。
3、工程地质情况该地段局部岩层裂隙发育、岩体破碎，对隧道洞身稳定具不利影响；且此类破碎段同时也是区内基岩裂隙溶蚀水的相对富水区段，其透水性较好；由地勘报告可知，破碎段有贯通性裂隙与上部第四系孔隙水含水层连通，并透过孔隙水含水层与赣江水体相连，形成相互补排关系。
断层破碎带位置，里程图 1 盾构隧道在江中浅覆土段相对位置图4、盾构下穿 F5 断层破碎带技术措施、准备工作（1）泥水盾构施工前，配制一定比重、粘度、足够量的泥水供盾构循环使用，在掘进前，在泥浆槽里要制备施工所需的浆液。
（2）对盾构机各系统（特别是液压推进系统、各泵站的叶轮泵壳）进行检查，确保盾构机的工作状态，同时对泥水处理系统、空压机、行吊、电瓶车、装载机、叉车等关系到盾构机掘进的机械设备加强检查，以减少因设备故障造成的盾构机停机时间，确保盾构安全、连续、快速的通过破碎带。
主要技术措施及要求在泥水盾构掘进过程中可能会出现开挖面失稳、注浆效果不佳、防水效果差等事故。
为保证施工安全，拟采用以下施工技术措施：1、在施工前对隧道范围内地质报告图进行复核，查明断层对施工的影响；2、盾构在进、出破碎带前盾构应采取提高刀盘转速、减小刀盘推力的方式进行掘进；盾构在断层带推进时，按照“安全、连续、快速”的施工原则，通过正确操作盾构机，即严格泥浆制作工序，适当调高泥浆的密度、粘性和浓度，确保泥浆在强透水性地层中的造墙性和稳定性，采用“ D”模式操作盾构机，防止开挖面出现坍塌等事故；3、在进入破碎带前和穿过破碎带后，进行二次补助双液浆，形成止水环，确保地下水不会进入以完隧道与地层间的缝隙，防止隧道上浮。
TBM穿越断层破碎带施工方案
TBM穿越断层破碎带施工方案某铁路隧道TBM施工段在隧道DK1012+850～DK1012+910处通过F35断层破碎带，隧道DK1015+750～DK1015+810段通过F36断层破碎带，隧道DK1017+280～DK1017+480段通过F37断层破碎带。
1.针对性设计TBM①搭载超前地质预报系统。
②大扭矩脱困设计。
主驱动采用14台400～350kW电机（额定扭矩为20025kNm）；刀盘驱动扭矩及脱困扭矩大大提高，脱困扭矩是额定扭矩的1.5倍，降低刀盘被卡风险。
③减小刀盘暴露长度。
尽量刀盘露出护盾的长度，减小刀盘对岩层的扰动。
④增加钢筋排存储器支护范围。
钢筋排支护范围满足设计要求。
⑤配置L1区混喷机械手。
围岩一旦出盾体，即可进行喷砼作业及时封闭围岩，最大喷砼量为20m3/h，喷射范围约270°，配合钢管片可对塌方区域进行浇灌填充。
⑥配置L1、L2锚杆钻机。
L1区锚杆钻机进行快速锚杆支护作业，TBM快速通过围岩松散地段，使用L2区锚杆钻机进行补充钻孔。
⑦配置钢拱架、管片拼装一体装置。
该装置具备钢拱架及钢管片（型钢骨架或钢瓦片）拼装功能；极破碎地层，采用钢管片或型钢骨架支护不存在支护空窗期。
⑧设备桥下部布置清渣装置。
通过设备桥清渣皮带机将坠落渣土提升至设备桥上部平台，并转入到后配套皮带机，运输至洞外。
⑨配置独立的超前管棚钻机及注浆系统。
配置潜孔式管棚钻机（钻孔直径128mm、深度30～50m），利用高压水作为冲击动力源进行根管钻孔作业，噪音及粉尘污染小，同时配合超前注浆技术进行超前地质加固。
⑩主机皮带：其带宽和功率储备有一定富保持着，在破碎带、涌泥涌沙地层，出渣量不可控时，能保证皮带不超载、不压停。
⑪辅助推进系统。
在敞开式TBM基础上增加管片支护功能，兼备护盾式与敞开式TBM的优点，既可采用喷锚支护，又可进行管片支护。
尤其对长距破碎围岩采用管片支护模式掘进，通过管片提供推进反力，提高敞开式TBM在软弱、破碎围岩的适应性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXX有限责任公司（XXX掘砌工程）
过
断
层
施
工
方
案
XXXXX项目部
二零一七年五月二十六日
一、工程概况
由我项目部承建施工的XXXXX掘砌工程，全长XXXm，坡度XXX°。
截止5月23日已掘至XXX前XXXXm的位置，作业面巷道中部揭露出原采空区，采空区为废石充填，
业主方估计深度约XXXm，高度、宽度不详，无淋水。
根据业主提供设计施工图已施工
至F2断层破碎带。
从施工安全考虑，为保证安全生产，我项目部特编制该破碎带初步施工方案送审。
具体施工方案，以审核后方案为准。
二、施工组织
根据现场岩石实际情况及我方已有施工经验，采取钢支架加管棚支护的方法通过该采
空区。
钢支架为T形支架，间距0.5m,I11#矿用工字钢，管棚为5m长钢钎，钻进后不拔出。
具体施工过程如下：
1.处理作业面断面规格，使其满足架设T形钢支架需要的断面规格（宽4.3m，高3.3m）。
2.对作业面3~5m的范围进行喷砼支护，作业面右侧局部进行锚喷支护。
3.清理作业面底板，并对2m范围内的底板进行300mm的浇砼。
强度c20。
4.距作业面0.5~1m的位置，岩石结构稳定处确定架设第一架钢支架的位置，并施工
固定支架立柱用锚杆眼，眼深 1.2m。
5.立钢支架立柱，用φ30圆钢开口锚杆（长度 1.6m/根）固定，锚杆做150~200mm 的7字钩，与立柱焊接，左右各三根。
(立柱两端焊接200*200mm，δ10mm钢板)
6.架设钢支架横梁，横梁与立柱焊接。
并焊接斜撑。
7.用5m长钢钎加钻头施工顶部管棚，管棚间距50~80mm。
钻杆尾端超落在横梁上，超出部分不大于300mm。
角度水平钻进。
接着施工两侧插管，两侧插管眼底外出断面
轮廓线200mm。
8.小进尺推进作业面，掘进眼深0.8m,多打眼少装药，左右两侧分别放炮，最后压顶。
9.每前进0.5m立即架设第二架钢支架，施工纵向连接筋并插板(木板D=30mm)封闭。
循环向前推进。
10.通过后对该段采取浇砼封闭。
三、施工质量控制
1、钢支架支护用材料必须有材质合格证。
2、钢支架严格按图纸尺寸加工制作，确保混凝土支护断面规格。
3、搅拌混泥土必须严格按配合比进行。
四、施工安全：
1、项目部经理F2断层现场指挥。
技术人员施工前必须进行安全技术交底，并做现场
指导。
生产经理负责现场全面安全施工，施工前组织召开班前会，明确施工范围及注意事项。
施工人员必须听从现场指挥人员指挥。
2、电焊机做到一闸一机。
焊接搭接用380v电焊机电源由指定位置接电，严禁乱搭乱接。
3、所有施工人员都必须进行安全三级安全教育并且是在册人员，特殊工种必须持
证上岗。
4、各管理、操作和施工人员应配带好相应的安全防护用具及劳保用品，严禁违章
指挥，杜绝违章作业。
5、施工人员组成互保对子，切实抓好联保互保，做到时时相互监督、处处相互提
醒，防止碰伤。
6、施工过程中加强作业面通风，保证作业面有新鲜风流动。
防止焊接工程中的焊
烟对人体的伤害。
7、在施工过程中，必须有专人进行监护，随时观察作业面围岩变化情况，如遇垮
冒及突发情况人员立即撤离。
8、切割用氧气、乙炔瓶按规定放置牢靠（相距5m以上），氧气、乙炔下放过程中，严禁混装。
8、高处作业时用跳板搭设操作平台，2m以上并悬挂安全带，并高挂抵用。
9、严禁冒险作业。
上下材料做好联系确认。
10、每班做好施工记录，及交接班工作。
五、施工设备及工机具
序号名称规格单位数量备注
台1清理底1
扒渣机WZL-120
板
2电焊机BX1-500台2
3电锯1857A台1
4切割机Y90L-2台1
5风镐把1
6手锯把2
7挖锄把2
8风钻YT28台2
六、人员组织
序号人员人数备注1焊工1钢支架2电工1
3支护3
4井下值班1
5地面值班1
6卷扬工1
7
8
七、材料表（具体材料消耗以签证为准）
序号材料名称规格、单数量备注
位
15m钢钎根60插管
2钻头个60
根/3.8m10
3I11#矿用工
字钢（立柱）
根/3.8m5
4I11#矿用工
字钢（横梁）
5φ30圆铁根/1.6m18开口锚
杆
6[10槽钢根/1.4m6斜撑
7φ40钢管根/0.5m12纵向链
接
8
八、附图
附图（钢支架支护图）
Ⅰ10矿用工字钢
5m长钢钎加钻头
立柱两端用δ10*200*200
钢板焊接
［10槽钢,1400mm长
2根
φ30*1600mm圆钢锚杆6根
D=30mm木板
φ40钢管。
