TI公司芯片封装手册图解
芯片封装详细图解
Company Logo
Logo
IC Package （IC的封装形式）
• 按封装外型可分为： SOT 、QFN 、SOIC、TSSOP、QFP、BGA、CSP等；
封装形式和工艺逐步高级和复杂
• 决定封装形式的两个关键因素: 封装效率。芯片面积/封装面积，尽量接近1:1； 引脚数。引脚数越多，越高级，但是工艺难度也相应增加； 其中，CSP由于采用了Flip Chip技术和裸片封装，达到了 芯片面积/封装面积=1:1，为目前最高级的技术；
Back Grinding 磨片
Wafer Wash 晶圆清洗
Epoxy Cure 银浆固化
EOL
Wafer Mount 晶圆安装
Wafer Saw 晶圆切割
Wire Bond 引线焊接
3rd Optical 第三道光检
Company Logo
Logo
FOL– Back Grinding背面减薄
Ball Thickness（金球厚度） Crater Test（弹坑测试）
Thickness Size
Intermetallic（金属间化合物测试）
Company Logo
Logo
FOL– Wafer Saw晶圆切割
Wafer Mount 晶圆安装 Wafer Saw 晶圆切割 Wafer Wash 清洗
将晶圆粘贴在蓝膜（Mylar）上，使得即使被切割开后，不会散落；
通过Saw Blade将整片Wafer切割成一个个独立的Dice，方便后面的 Die Attach等工序；
Cap侧向划开，将金 线切断，形成鱼尾
Cap上提，完成一次 动作
Company Logo

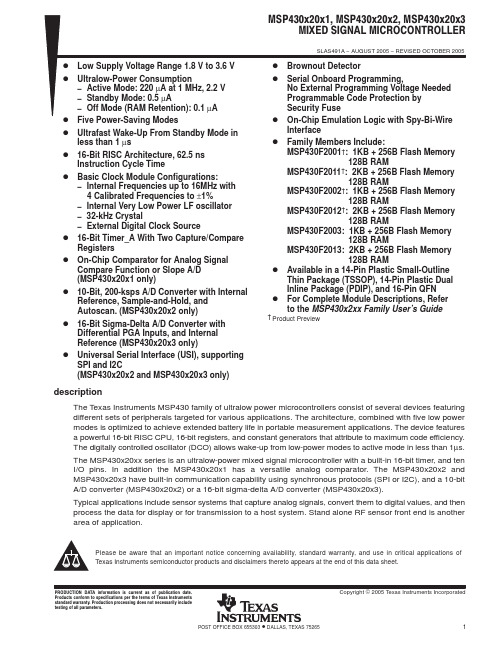

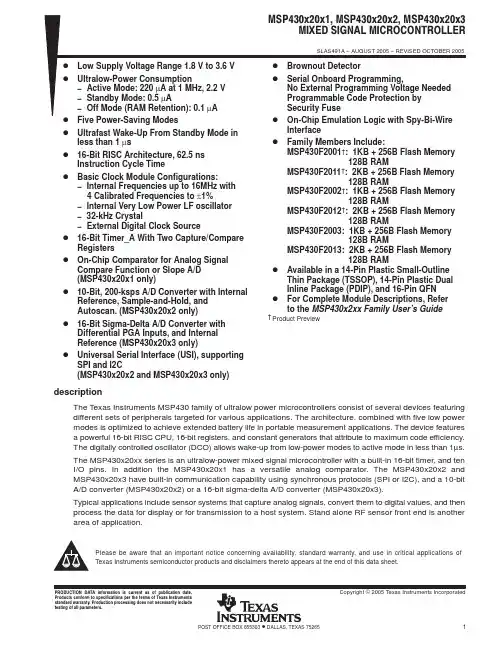

TI(触屏IC)-MSP430F2011 完整SPEC
device pinout, MSP430x20x2
PW or N PACKAGE (TOP VIEW) VCC P1.0/TACLK/ACLK/A0 P1.1/TA0/A1 P1.2/TA1/A2 P1.3/ADC10CLK/A3/VREF−/VeREF− P1.4/SMCLK/A4/VREF+/VeREF+/TCK P1.5/TA0/A5/SCLK/TMS 1 2 3 4 5 6 7 14 13 12 11 10 9 8 VSS XIN/P2.6/TA1 XOUT/P2.7 TEST/SBWTCK RST/NMI/SBWTDIO P1.7/A7/SDI/SDA/TDO/TDI P1.6/TA1/A6/SDO/SCL/TDI/TCLK
RSA PACKAGE (TOP VIEW) VCC VSS NC NC 12 11 10 6 P1.4/SMCLK/CA4/TCK P1.5/TA0/CA5/TMS 7 P1.6/TA1/CA6/TDI/TCLK 9 P1.7/CAOUT/CA7/TDO/TDI XIN/P2.6/TA1 XOUT/P2.7 TEST/SBWTCK RST/NMI/SBWTDIO
−40°C to 85°C
† Product Preview
device pinout, MSP430x20x1
PW or N PACKAGE (TOP VIEW) VCC P1.0/TACLK/ACLK/CA0 P1.1/TA0/CA1 P1.2/TA1/CA2 P1.3/CAOUT/CA3 P1.4/SMCLK/CA4/TCK P1.5/TA0/CA5/TMS 1 2 3 4 5 6 7 14 13 12 11 10 9 8 VSS XIN/P2.6/TA1 XOUT/P2.7 TEST/SBWTCK RST/NMI/SBWTDIO P1.7/CAOUT/CA7/TDO/TDI P1.6/TA1/CA6/TDI/TCLK
芯片封装类型图解
集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680L FBGA FDIP FQFP 100L JLCC BGA160L LCCLDCC LGA LQFP LQFP100L Metal Qual100L PBGA217L PCDIP PLCC PPGAPQFP QFP SBA 192L TQFP100L TSBGA217L TSOPCSPSIP: 单列直插式封装.该类型的引脚在芯片单侧排列 ,引脚节距等特征与 DIP 基本相同封装 .该类型的引脚也在芯片单侧排列 ,只是引脚比 SIP 粗短些 , 节距等特征也与.ZIP:Z 型引脚直插式DIP 基本相同 .S-DIP: 收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为 1.778mm, 芯片集成度高于DIP.SK-DIP: 窄型双列直插式封装.除了芯片的宽度是DIP 的 1/2 以外 ,其它特征与DIP 相同 .PGA: 针栅阵列插入式封装 .封装底面垂直阵列布置引脚插脚, 如同针栅 . 插脚节距为 2.54mm 或 1.27mm, 插脚数可多达数百脚用于高速的且大规模和超大规模集成电路..SOP: 小外型封装 . 表面贴装型封装的一种,引脚端子从封装的两个侧面引出, 字母 L 状.引脚节距为1.27mm.MSP:微方型封装. 表面贴装型封装的一种,又叫 QFI 等,引脚端子从封装的四个侧面引出伸,没有向外突出的部分,实装占用面积小,引脚节距为 1.27mm.,呈 I 字形向下方延QFP: 四方扁平封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 L 字形 ,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300 脚以上 .SVP: 表面安装型垂直封装. 表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB 键合 ,为垂直安装的封装. 实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC: 无引线陶瓷封装载体. 在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速, 高频集成电路封装.PLCC: 无引线塑料封装载体.一种塑料封装的LCC. 也用于高速 ,高频集成电路封装.SOJ: 小外形 J 引脚封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 J 字形 ,引脚节距为1.27mm.BGA:球栅阵列封装 .表面贴装型封装的一种,在 PCB 焊球的节距通常为 1.5mm,1.0mm,0.8mm,的背面布置二维阵列的球形端子,而不采用针脚引脚与 PGA 相比 ,不会出现针脚变形问题..CSP: 芯片级封装 .一种超小型表面贴装型封装,其引脚也是球形端子,节距为 0.8mm,0.65mm,0.5mm等.TCP: 带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比芯片更薄 ,引脚节距更小 ,达 0.25mm, 而引脚数可达500 针以上 .,介绍：1 基本元件类型Basic Component Type盒形片状元件(电阻和电容 )Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf 类元件Melf type Component [Cylinder]Sop 元件Small outline package 小外形封装TSop 元件Thin Sop 薄形封装SOJ 元件Small Outline J-lead Package具有丁形引线的小外形封装QFP 元件Quad Flat Package 方形扁平封装PLCC 元件Plastic Leaded Chip Carrier塑料有引线芯片载体BGABall Grid Array球脚陈列封装球栅陈列封装CSPChip Size Package 芯片尺寸封装2 特殊元件类型Special Component Type钽电容( Tantalium Capacitor)铝电解电容(Aalminum Electrolytic Capacitor )可变电阻( Variable Resistor )针栅陈列封装BGABin Grid Array连接器ConnectorIC 卡连接器IC Card Connector附 BGA封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA 微小 BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于 1 适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model多芯片组件)英汉缩语对照SMTSurface Mount Technology表面贴装技术SMDSurface Mounting Devices表面安装器件SMBSurface Mounting Printed Circuit Board表面安装印刷板DIP Dual-In-Line Package双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面： DIP 封装 (70 年代 )->SMT 工艺 (80 年代 LCCC/PLCC/SOP/QFP)->BGA封装(90 年代 )-> 面向未来的工艺 (CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－ >塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－ >表面组装－ >直接安装一． TO 晶体管外形封装TO（Transistor Out-line ）的中文意思是“晶体管外形”。
芯片封装大全(图文对照)
封装有两大类；一类是通孔插入式封装(through-hole package)；另—类为表面安装式封装(surface moun te d Package)。
每一类中又有多种形式。
表l和表2是它们的图例，英文缩写、英文全称和中文译名。
图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。
DIP是20世纪70年代出现的封装形式。
它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。
但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。
为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。
随着表面安装技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。
SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。
它的引脚节距也从DIP的2.54 mm减小到1.77mm。
后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。
QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。
引脚节距进一步降低到1.00mm，以至0.65 mm和0.5 mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。
但在管脚数要求不高的情况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。
方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。
芯片封装详细图解通用课件
焊接方法主要有两种：热压焊接 和超声焊接。
焊接过程中需要控制温度、时间 和压力等参数，以保证焊接质量
和可靠性。
封装成型
封装成型是将已贴装和焊接好的芯片封装在保护壳内的过程。
封装材料主要有金属、陶瓷和塑料等。
成型过程中需要注意保护好芯片和引脚，防止损坏和短路。同时要保证封装质量和 外观要求。
质量检测
VS
详细描述
高性能的芯片封装需要具备低延迟、高传 输速率和低功耗等特性，以满足电子设备 在运行速度、响应时间和能效等方面的需 求。同时，高可靠性的封装能够确保芯片 在各种环境条件下稳定运行，提高产品的 使用寿命和可靠性。
多功能集成化
总结词
为了满足电子设备多功能化的需求，芯片封 装也呈现出多功能集成化的趋势。
02
芯片封装流程
芯片贴装
芯片贴装是芯片封装流程的第 一个环节，主要涉及将芯片按 照设计要求粘贴在基板上。
粘贴方法主要有三种：粘结剂 粘贴、导电胶粘贴和焊接粘贴 。
粘贴过程中需要注意芯片的方 向和位置，确保与设计要求一 致，同时要保的引脚与基板 的引脚对应焊接在一起的过程。
塑料材料具有成本低、重量轻、加工方便等优点，常用于 封装壳体和绝缘材料等。
常用的塑料材料包括聚苯乙烯、聚酯、聚碳酸酯等，其加 工工艺包括注塑成型、热压成型等。
其他材料
其他材料包括玻璃、石墨烯、碳纳米管等新型材料，具有优异的性能和广阔的应 用前景。
这些新型材料的加工工艺尚在不断发展和完善中。
05
芯片封装发展趋势
02
陶瓷材料主要包括95%Al2O3、 Al2O3-ZrO2、Al2O3-TiO2等， 其加工工艺包括高温烧结、等静 压成型和干压成型等。
金属材料
TMS320F2812中文手册
TMS320F2812中文手册第1章芯片结构及性能概述TMS320C2000系列是美国TI公司推出的最佳测控应用的定点DSP芯片，其主流产品分为四个系列：C20x、C24x、C27x和C28x。
C20x可用于通信设备、数字相机、嵌入式家电设备等；C24x主要用于数字马达控制、电机控制、工业自动化、电力转换系统等。
近年来，TI公司又推出了具有更高性能的改进型C27x和C28x系列芯片，进一步增强了芯片的接口能力和嵌入功能，从而拓宽了数字信号处理器的应用领域。
TMS320C28x系列是TI公司最新推出的DSP芯片，是目前国际市场上最先进、功能最强大的32位定点DSP芯片。
它既具有数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，特别适用于有大批量数据处理的测控场合，如工业自动化控制、电力电子技术应用、智能化仪器仪表及电机、马达伺服控制系统等。
本章将介绍TMS320C28x系列芯片的结构、性能及特点，并给出该系列芯片的引脚分布及引脚功能。
1.1 TMS320C28x 系列芯片的结构及性能C28x系列的主要片种为TMS320F2810和TMS320F2812。
两种芯片的差别是：F2812内含128K×16位的片内Flash存储器，有外部存储器接口，而F2810仅有64K×16位的片内Flash存储器，且无外部存储器接口。
其硬件特征如表1-1所示。
表1-1 硬件特征特征 F2810 F2812 指令周期（150MHz） 6.67ns 6.67ns SRAM（16位/字）18K 18K 3.3V片内Flash（16位/字） 64K 128K 片内Flash/SRAM的密钥有有有有 Boot ROM掩膜ROM 有有外部存储器接口无有事件管理器A和B（EVA和EVB）EVA、EVB EVA、EVB*通用定时器 4 4*比较寄存器/脉宽调制 16 16*捕获/正交解码脉冲电路 6/2 6/2 看门狗定时器有有 12位的ADC 有有*通道数 16 16TMS320C28x系列DSP的CPU与外设（上） ?2?续表特征 F2810 F2812 32位的CPU定时器 3 3 串行外围接口有有串行通信接口（SCI）A和B SCIA、SCIB SCIA、SCIB 控制器局域网络有有多通道缓冲串行接口有有数字输入/输出引脚（共享）有有外部中断源 3 3 核心电压1.8V 核心电压1.8V 供电电压 I/O电压3.3V I/O电压3.3V 封装128针PBK 179针GHH，176针PGF 温度选择‡ A：-40? ~ +85? PGF和GHH PBK S：-40? ~ +125? 仅适用于TMS 仅适用于TMS 产品状况‡‡产品预览（PP） AI AI 高级信息（AI）（TMP）‡‡‡ （TMP）‡‡‡ 产品数据（PD）注：‡ “S”是温度选择（-40? ~ +125?）的特征化数据，仅对TMS是适用的。
ti常用封装
PH, PQ, RC -- 四方扁平封装 (QFP)
W, WA, WD -- 陶瓷扁平封装 (CFP)
�
HFP, HS, HT, HV -- 陶瓷四方扁平封装 (CQFP)
J, JT -- 陶瓷双列直插式封装 (CDIP)
N, NP, NT -- 塑料双列直插式封装 (PDIP)
NS, PS -- 小型封装 (SOP)
PAG, PAH, PCA, PCB, PM, PN, PZ -- 超薄四方扁平封装 (TQFP)
FK -- 陶瓷无引线芯片载体 (LCCC)
FN -- 塑料引线芯片载体 (PLCC)
GB -- 陶瓷针型栅阵列 (CPGA)
GKE, GKF -- MicroStar? BGA 低截面球栅阵列封装 (LFBGA)
GQL, GQN -- MicroStar Junior BGA 超微细球栅阵列 (VFBGA)
D, DW -- 小型集成电路 (SOIC)
DB, DL -- 紧缩小型封装 (SSOP)
DBB, DGV -- 薄型超小外形封装 (TVSOP)
DBQ -- 四分之一小型封装 (QSOP)
DBV, DCK -- 小型晶体管封装 (SOT)
DGG, PW -- 薄型紧缩小型封装 (TSSOP)
芯片封装类型图解
集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680L FBGA FDIP FQFP 100L JLCC BGA160L LCCLDCC LGA LQFP LQFP100L Metal Qual100L PBGA217L PCDIP PLCC PPGAPQFP QFP SBA 192L TQFP100L TSBGA217L TSOPCSPSIP: 单列直插式封装.该类型的引脚在芯片单侧排列 ,引脚节距等特征与 DIP 基本相同封装 .该类型的引脚也在芯片单侧排列 ,只是引脚比 SIP 粗短些 , 节距等特征也与.ZIP:Z 型引脚直插式DIP 基本相同 .S-DIP: 收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为 1.778mm, 芯片集成度高于DIP.SK-DIP: 窄型双列直插式封装.除了芯片的宽度是DIP 的 1/2 以外 ,其它特征与DIP 相同 .PGA: 针栅阵列插入式封装 .封装底面垂直阵列布置引脚插脚, 如同针栅 . 插脚节距为 2.54mm 或 1.27mm, 插脚数可多达数百脚用于高速的且大规模和超大规模集成电路..SOP: 小外型封装 . 表面贴装型封装的一种,引脚端子从封装的两个侧面引出, 字母 L 状.引脚节距为1.27mm.MSP:微方型封装. 表面贴装型封装的一种,又叫 QFI 等,引脚端子从封装的四个侧面引出伸,没有向外突出的部分,实装占用面积小,引脚节距为 1.27mm.,呈 I 字形向下方延QFP: 四方扁平封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 L 字形 ,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300 脚以上 .SVP: 表面安装型垂直封装. 表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB 键合 ,为垂直安装的封装. 实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC: 无引线陶瓷封装载体. 在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速, 高频集成电路封装.PLCC: 无引线塑料封装载体.一种塑料封装的LCC. 也用于高速 ,高频集成电路封装.SOJ: 小外形 J 引脚封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 J 字形 ,引脚节距为1.27mm.BGA:球栅阵列封装 .表面贴装型封装的一种,在 PCB 焊球的节距通常为 1.5mm,1.0mm,0.8mm,的背面布置二维阵列的球形端子,而不采用针脚引脚与 PGA 相比 ,不会出现针脚变形问题..CSP: 芯片级封装 .一种超小型表面贴装型封装,其引脚也是球形端子,节距为 0.8mm,0.65mm,0.5mm等.TCP: 带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比芯片更薄 ,引脚节距更小 ,达 0.25mm, 而引脚数可达500 针以上 .,介绍：1 基本元件类型Basic Component Type盒形片状元件(电阻和电容 )Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf 类元件Melf type Component [Cylinder]Sop 元件Small outline package 小外形封装TSop 元件Thin Sop 薄形封装SOJ 元件Small Outline J-lead Package具有丁形引线的小外形封装QFP 元件Quad Flat Package 方形扁平封装PLCC 元件Plastic Leaded Chip Carrier塑料有引线芯片载体BGABall Grid Array球脚陈列封装球栅陈列封装CSPChip Size Package 芯片尺寸封装2 特殊元件类型Special Component Type钽电容( Tantalium Capacitor)铝电解电容(Aalminum Electrolytic Capacitor )可变电阻( Variable Resistor )针栅陈列封装BGABin Grid Array连接器ConnectorIC 卡连接器IC Card Connector附 BGA封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA 微小 BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于 1 适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model多芯片组件)英汉缩语对照SMTSurface Mount Technology表面贴装技术SMDSurface Mounting Devices表面安装器件SMBSurface Mounting Printed Circuit Board表面安装印刷板DIP Dual-In-Line Package双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面： DIP 封装 (70 年代 )->SMT 工艺 (80 年代 LCCC/PLCC/SOP/QFP)->BGA封装(90 年代 )-> 面向未来的工艺 (CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－ >塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－ >表面组装－ >直接安装一． TO 晶体管外形封装TO（Transistor Out-line ）的中文意思是“晶体管外形”。
TI芯片各种封装
1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
芯片封装详细图解课件
超声检测
利用超声波对封装内部进行无损检测，用于检测 内部裂纹、气孔等问题。
ABCD
X射线检测
利用X射线对封装内部进行无损检测，用于检测 内部缺陷、焊接不良等问题。
热像仪检测
通过红外热像仪检测芯片封装温度分布，判断散 热性能和热稳定性。
封装可靠性的影响因素
封装材料
封装材料的质量和性能对封装可靠性有直接 影响，如材料的老化、腐蚀等。
芯片封装详细图解课件
目录
• 芯片封装概述 • 芯片封装材料 • 芯片封装工艺流程 • 芯片封装检测与可靠性分析 • 芯片封装的应用与发展趋势 • 芯片封装案例分析
01
芯片封装概述
封装的概念和作用
封装的概念
芯片封装是指将集成电路用绝缘 的塑料或陶瓷材料打包，以保护 芯片免受环境影响，同时提供引 脚供外部电路连接。
芯片封装技术的发展趋势与挑战
发展趋势
随着技术进步和应用需求的变化，芯 片封装技术正朝着更小尺寸、更高集 成度、更低成本、更可靠性的方向发 展。
挑战
随着芯片封装技术的发展，面临着如 何提高封装密度、减小热阻、降低成 本等挑战，同时还需要解决先进封装 技术的可靠性和可制造性问题。
未来芯片封装技术的研究方向
程。
这一步需要使用焊接设备，控制 焊接温度和时间，确保引脚焊接
的质量和可靠性。
引脚焊接完成后需要进行外观检 查，确保焊接质量符合要求。
塑封固化
塑封固化是将芯片和引脚整体封装在 塑封材料中，起到保护芯片和引脚的 作用。
塑封固化过程中需要控制温度和压力 ，确保塑封材料的均匀分布和固化效 果。
塑封材料需要具有良好的绝缘性、耐 腐蚀性和机械强度。
切筋整型
切筋整型是将完成固化的封装体 进行切割和整型，使其成为符合
