单相电度表
家用单相电能表正确接线方法：左火L,右零N
家用单相电能表正确接线方法：左火L，右零
N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。
1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。
电压互感器和线路并联，电流互感器和线路串联。
所以即使接反了，电度表也能运转。
现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。
#8203;2、电能表的接线。
（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N 进，4-N出，是标准化的规范。
（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。
一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。
1。
单相电度表的接线方法

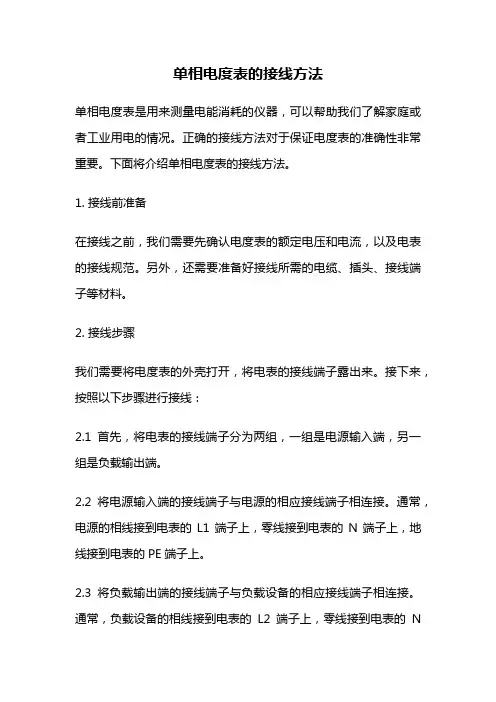

单相电度表的接线方法单相电度表是用来测量电能消耗的仪器，可以帮助我们了解家庭或者工业用电的情况。
正确的接线方法对于保证电度表的准确性非常重要。
下面将介绍单相电度表的接线方法。
1. 接线前准备在接线之前，我们需要先确认电度表的额定电压和电流，以及电表的接线规范。
另外，还需要准备好接线所需的电缆、插头、接线端子等材料。
2. 接线步骤我们需要将电度表的外壳打开，将电表的接线端子露出来。
接下来，按照以下步骤进行接线：2.1 首先，将电表的接线端子分为两组，一组是电源输入端，另一组是负载输出端。
2.2 将电源输入端的接线端子与电源的相应接线端子相连接。
通常，电源的相线接到电表的L1端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
2.3 将负载输出端的接线端子与负载设备的相应接线端子相连接。
通常，负载设备的相线接到电表的L2端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
3. 接线注意事项在进行单相电度表接线时，需要注意以下几点：3.1 接线端子要牢固可靠，避免接触不良或者松动导致电度表测量不准确。
3.2 接线时要注意线路的绝缘，避免短路或漏电等安全问题。
3.3 接线时要确保电源和负载设备的相线、零线和地线不要接错。
3.4 接线完成后，要用绝缘胶带或绝缘套管对接线端子进行绝缘处理，提高安全性。
4. 接线方法的影响因素单相电度表的接线方法会受到一些因素的影响，如电压波动、电流负载、线路阻抗等。
这些因素可能会导致电度表的测量结果产生误差。
为了保证电度表的准确性，我们需要选择适当的电度表型号，并根据使用情况和要求来确定接线方法。
在接线过程中，要严格按照接线规范进行操作，确保接线端子牢固可靠，线路绝缘良好。
另外，定期对电度表进行检测和校准，以确保其测量结果的准确性。
总结起来，单相电度表的接线方法是确保电度表准确测量电能消耗的关键。
正确的接线方法能够避免测量误差，提高电度表的使用效果和可靠性。
在接线过程中，要注意细节，确保接线端子牢固可靠，线路绝缘良好。
单相电度表的接线方法
单相电度表的接线方法单相电度表是用来测量电能消耗的仪表，它的接线方法对于电能计量的准确性至关重要。
正确的接线方法可以确保电度表的正常运行，避免出现误差。
接下来，我们将介绍单相电度表的接线方法，希望能对大家有所帮助。
首先，我们需要了解单相电度表的基本结构。
单相电度表通常由电流线圈、电压线圈、铁芯和计量装置等部分组成。
在接线之前，我们需要确认电流线圈和电压线圈的接线端子，以及电度表的额定电流和额定电压等参数。
只有对电度表的结构和参数有清晰的了解，才能正确地进行接线。
接下来，我们来介绍单相电度表的接线方法。
首先，我们需要将电流线圈和电压线圈分别接入电路中。
电流线圈一般接在电路的主要电流通路上，而电压线圈则接在电路的电压通路上。
在接线时，需要注意保持电流线圈和电压线圈的极性一致，以免造成误差。
在接线完成后，我们需要进行接线测试。
通过接线测试，可以验证接线是否正确，以及电度表是否正常工作。
在测试时，可以通过接入标准负载或者使用专业的测试仪器来进行检测。
如果测试结果符合预期，那么说明接线正确；如果测试结果异常，那么需要重新检查接线并进行调整。
除了基本的接线方法外，还需要注意一些常见的接线错误。
比如，接线端子松动、接线错误、接线处绝缘不良等情况都可能导致电度表的误差。
因此，在接线完成后，需要进行全面的检查，确保接线牢固可靠，绝缘良好。
总的来说，单相电度表的接线方法是一个重要的环节，它直接关系到电度表的计量准确性。
正确的接线方法可以确保电度表的正常运行，提高电能计量的准确性。
因此，在进行接线时，需要仔细操作，确保每一步都符合要求。
希望通过本文的介绍，大家能对单相电度表的接线方法有所了解，从而更好地使用和维护电度表。
单相电度表
电压元件
单相电表的结构
制动部件
电流元件
单相电度表的铁芯结构图
1—电流元件铁芯 2电压元件 串联电磁铁：电流线圈（导线粗匝数少）和负载串联 铁芯 3—铝盘 4—回磁板
并联电磁铁：电压线圈（导线细匝数多）和负载并联
电度表
驱动部件
转动部分 制动部件 积算机构
电度表应该安装在配电装置的下方，其中心距地面 1.5~1.8 米处 并列安装多只电度表时，两表间距不得小于 20 厘米
安装电度表
不同电价的用电线路应该分别装表 同一电价的用电线路应该合并装表 安装电度表时，必须使表身与地面垂直，否则会影响其准确度
单相电度表的安装与使用
正确 说明书的要求和接线图把进线和出线依次对号接在电度表 接线 的出线头上
解释：电能表上的“1500r／kWh”字样表示消耗每千 瓦时的电功，电能表转动1 500转。或者说该字样说明 用户用电能1度时，此电能表的转盘就会转1500转。
问题2：现在生活水平日益提高，越来越多的人有能力购 买各种电器，但我们能否无限制地增加家用电器呢？
小结：各个电器是并联的，同时使用的电器越多，干路 （即进户的火线和零线）上的电流就越大。但进户线是有 一定规格的，只能允许某个值以下的电流通过，若通过的 电流超过此值，就会使电线过热，有可能引发火灾，造成 生命财产的危险。在火线和零线上分别串入两根保险丝， 就可以在电流超过进户线的允许值时，保险丝自动熔断， 切断干路电流，使所有电器停止工作，避免发生火灾。
保险丝就不会断了。
问题4：既然各个电器都是并联在火线与零线之间，我们 怎样才能将电器并联上去呢？ 插座
两孔插座的每个孔中都有金属片，其中一个孔中的金属 片连接火线，另一个孔中的金属片连零线． 三孔插座一般右孔接火（相）线，左孔接零线，上孔接地
电度表的连接方法
电度表的连接方法

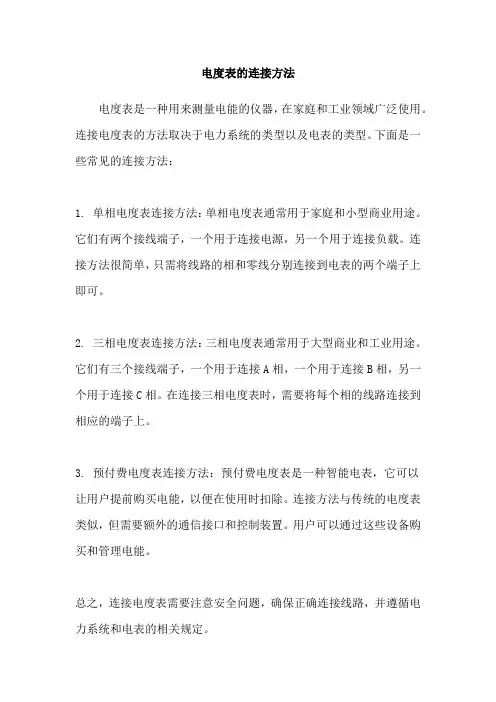

电度表是一种用来测量电能的仪器，在家庭和工业领域广泛使用。
连接电度表的方法取决于电力系统的类型以及电表的类型。
下面是一些常见的连接方法：
1. 单相电度表连接方法：单相电度表通常用于家庭和小型商业用途。
它们有两个接线端子，一个用于连接电源，另一个用于连接负载。
连接方法很简单，只需将线路的相和零线分别连接到电表的两个端子上即可。
2. 三相电度表连接方法：三相电度表通常用于大型商业和工业用途。
它们有三个接线端子，一个用于连接A相，一个用于连接B相，另一个用于连接C相。
在连接三相电度表时，需要将每个相的线路连接到相应的端子上。
3. 预付费电度表连接方法：预付费电度表是一种智能电表，它可以
让用户提前购买电能，以便在使用时扣除。
连接方法与传统的电度表类似，但需要额外的通信接口和控制装置。
用户可以通过这些设备购买和管理电能。
总之，连接电度表需要注意安全问题，确保正确连接线路，并遵循电力系统和电表的相关规定。
单相电度表试验报告
竭诚为您提供优质文档/双击可除篇一：实验30单相电度表的校验实验三十单相电度表的校验一、实验目的1.掌握电度表的接线方法。
2.学会电度表的校验方法。
二、原理说明1.电度表是一种感应式仪表，是根据交变磁场在金属中产生感应电流，从而产生转矩的基本原理而工作的仪表，主要用于测量交流电路中的电能。
它的指示器能随着电能的不断增大（也就是随着时间的延续）而连续地转动，从而能随时反应出电能积累的总数值。
因此，它的指示器是一个“积算机构”，是将转动部分通过齿轮传动机构折换为被测电能的数值，由数字及刻度直接指示出来。
它的驱动元件是由电压铁芯线圈和电流铁心线圈在空间上、下排列，中间隔以铝制的园盘。
驱动两个铁心线圈的交流电，建立起合成的特殊分布的交变磁场，并穿过铝盘，在铝盘上产生出感应电流。
该电流与磁场的相互作用结果产生转动力矩驱使铝盘转动。
铝盘上方装有一个永久磁铁，其作用是对转动的铝盘产生制动力矩，使铝盘转速与负载功率成正比。
因此，在某一段测量时间内，负载所消耗的电能w 就与铝盘的转数n成正比。
即n?n， w比例系数n称为电度表常数，常在电度表上标明，其单位是转/1千瓦小时。
2.电度表的灵敏度是指在额定电压、额定频率及cos巾=1的条件下，从零开始调节负载电流，测出铝盘开始转动的最小电流值Imin,则仪表的灵敏度表示为s?Imin100%式 In中的In为电度表的额定电流。
Imin通常较小，约为In 的0.5%。
3.电度表的潜动是指负载电流等于零时，电度表仍出现缓慢转动的现象。
按照规定，无负载电流时，在电度表的电压线圈上施加其额定电压的110% （达242V）时，观察其铝盘的转动是否超过一圈。
凡超过一圈者，判为潜动不合格。
四、实验内容与步骤记录被校验电度表的数据：额定电流In=，额定电压un=，电度表常数n=，准确度为1.用功率表、秒表法校验电度表的准确度利用所配电度表及屏上的电表架和he-17的灯组负载，按图30-1接线。
单相电度表的结构和工作原理
m1、m2共同作用的结 果
单 相 感 应 式 电 度 表
二、电度表的工作原理
证明可得：作用于铝盘的m1、m2合力矩 MP=KUIcos=KP
二、电度表的工作原理
制动力矩与转动力矩共同作用的结 果 制动力矩：当铝盘在转动力矩的作用下开始转动时，
单 相 感 应 式 电 度 表
就会切割穿过它的永久磁铁的磁通，将在铝盘上产生一 涡流，这个涡流与永久磁铁相互作用，产生一个作用于 铝盘上的与其转动方向相反的制动力矩Mf，其大小正比 于铝盘的转速。 Mf=kn 当Mf=Mp时，KP=kn
六、延伸
单 相 感 应 式 电 度 表
若某用户在一段10分钟时间内使用的电器额定功率为 1KW ，此时线路的电压为额定电压的90%，此用户使用的是 提示：应考虑电压下降造成功率的下降 一只C=2000r/KWh的电度表。问在这段时间内此电度表铝 盘转过了多少圈。 解：在此时间内实际消耗的电能为W=Pt=1×（10/60） ×（90%）2=0.135度 n=CP=0.135 ×2000=270转
K n=k p
C=
K k
电度表常数
三、电度表的接线实验
单 相 感 应 式 电 度 表
1
2
3
4
四、电度表ቤተ መጻሕፍቲ ባይዱ校验实验
单 相 感 应 式 电 度 表
灯泡功率 （W） 100
铝盘旋 转圈数 6
时间（s） 应花 实花
108 54
误差
200
C=2000r/KWh
6
讨论与试验
若将进出线接反会出现什么现象？
单 相 感 应 式 电 度 表
转动圆盘的作用：通过电磁感应产生涡流，涡流在其中与交变磁 场作用产生电磁力,从而驱动积算机构计数。
单相电度表结构
单相电度表结构一、引言单相电度表是一种常见的电力测量仪器，用于测量和记录电能消耗。
它是电力系统中重要的组成部分，广泛应用于家庭、工业和商业领域。
本文将介绍单相电度表的结构及其各个部分的功能和作用。
二、表壳单相电度表的外部部分是表壳，通常由塑料或金属材料制成。
表壳的主要作用是保护内部的电路和元件，防止外界环境对电度表的影响。
表壳通常具有防尘、防水和防雷击等功能，以确保电度表的正常运行。
三、表盘单相电度表的表盘是用于显示电能消耗的仪表盘。
表盘通常由透明材料制成，上面标有刻度和数字。
表盘上的刻度表示电能的消耗量，数字显示当前的电能读数。
表盘的刻度和数字通常按照国家标准进行设计和制造，以确保测量结果的准确性和可靠性。
四、电流线圈单相电度表中的电流线圈是用于测量电流大小的部分。
电流线圈通常由导线绕制而成，根据安培定律，电流线圈中的电流与通过线圈的电流成正比。
通过测量电流线圈中的电流大小，可以计算出电能消耗量。
电流线圈通常具有一定的阻抗，以限制电流的流动，避免电度表过载。
五、电压线圈单相电度表中的电压线圈是用于测量电压大小的部分。
电压线圈通常由导线绕制而成，根据欧姆定律，电压线圈中的电压与通过线圈的电流成正比。
通过测量电压线圈中的电压大小，可以计算出电能消耗量。
电压线圈通常具有一定的阻抗，以限制电流的流动，保护电度表的安全性。
六、计量装置单相电度表中的计量装置是用于测量电能消耗的部分。
计量装置通常由电流线圈和电压线圈组成，通过测量电流和电压的大小，计算电能的消耗量。
计量装置通常具有一定的精度和灵敏度，以确保测量结果的准确性和可靠性。
七、记录装置单相电度表中的记录装置是用于记录电能消耗的部分。
记录装置通常由机械或电子元件组成，可以将电能消耗量转换为可视化的数据。
记录装置通常具有一定的存储容量，可以记录一段时间内的电能消耗情况。
记录装置通常具有清零功能，以便定期清除历史数据。
八、电源装置单相电度表中的电源装置是用于供电的部分。
