旋挖桩施工技术要点
旋挖钻孔灌注桩施工要点
旋挖钻孔灌注桩施工要点摘要：旋挖桩一般指由旋挖钻机施工的桩型，全称旋挖钻孔灌注桩，工程上简称旋挖桩。
由于其使用机械作业，成孔速度快，效率高，安全可靠，在工程施工中得以广泛应用。
本文就旋挖钻孔灌注桩施工要点进行分析，确保工程质量。
关键词：旋挖机；桩基础；施工要点。
1、前言当前桩基础施工方法较多，不同的技术应用方法，对工程进度、成本、安全及质量影响差别较大。
采用旋挖钻机成孔成本适当，安全，质量也容易得到保证，在施工进度方面更加突出其优越性，施工单位在桩基施工中通常会优先考虑。
2、旋挖钻孔灌注桩施工要点2.1、测量放线（1）坐标采集在设计图纸中，通常只提供桩位图，无桩中心坐标。
为此，需要施工技术员把每根桩的坐标在电脑中采集出来。
若设计单位提供CAD版的桩位图，打开对应图纸，切换CAD工作空间，由经典CAD切换到二维草图与注释，选中整个桩位图，创建块，使CAD图纸变成一个整体块。
以设计总平图提供的拟建建筑物坐标，在天正中画出相应的点，复核好天正中控制点的画图比例及桩位图的画图比例，若二者不一致，此时，只能调整桩位图的画图比例，使其与天正中控制点的画图比例一致。
复制已创建成块的桩位图到天正中，令桩位图的角点轴线对应总平图的控制坐标点，再通过旋转桩位图，使其与总平图的控制坐标点完全吻合。
此时，可逐一采集出每根桩的中心坐标。
（2）测量放线整平场地符合要求后，通过全站仪对桩位进行测量放样。
沿桩中心呈“十”字型引出四个桩位点用来控制桩位，作为单桩护桩，单桩护桩采用木桩（直径30mm），桩顶钉钉，高度80cm，埋入地下45cm，并用砂浆或素混凝土保护。
单桩护桩示意图2.2、护筒的埋设护筒一般用8～12mm厚的钢板加工制成，高度为1.5～2m。
钻孔桩的护筒内径应比桩径大200mm。
护筒的顶部应开设1～2个溢浆口，并高出地面0.15～0.30m。
护筒的埋设深度：进入可靠土层应不小于1倍的护铜直径。
①埋设护筒采用挖坑法，由吊车配合挖掘机安放。
旋挖钻孔灌注桩施工技术
旋挖钻孔灌注桩施工技术旋挖钻孔灌注桩施工技术是一种常见的地基处理方法，广泛应用于建筑、桥梁、港口、公路等工程中。
旋挖钻孔灌注桩施工技术的成功应用有赖于对工程地质条件、孔灌桩设计及施工工艺的综合考虑与合理安排。
下面将为你提供一份关于旋挖钻孔灌注桩施工技术的2000字解读。
# 旋挖钻孔灌注桩施工技术## 一、概述旋挖钻孔灌注桩是指在地下利用旋挖钻机连续进行钻进和取土，然后在孔内灌注混凝土的一种工程构筑物。
它具有承载力大、变形小、施工成本较低等优点，因此在工程中得到广泛应用。
## 二、施工工艺### 1. 前期准备在施工前，需要对桩基的工程地质情况进行详细的勘测，包括地层厚度、土质特性、孔壁稳定性等数据的收集和分析。
### 2. 钻孔施工（1）选定合适的旋挖钻机，并对其进行检验和调试。
（2）根据设计要求选择合适的钻具和钻头，开始钻孔作业，确保孔的垂直度和质量。
### 3. 桩基灌注（1）在完成钻孔后，开始进行混凝土浆料的灌注工作。
可根据需要采用定压注浆或泵送注浆的方式。
（2）灌注混凝土时需控制灌注速度和压力，保证灌注质量和桩体的密实度。
### 4. 围护设置完成桩体灌注后，需要及时设置围护筒或者配筋，保护桩基的质量和稳定性。
### 5. 后期处理施工结束后，对灌注桩进行检验和维护，确保桩体的质量和安全性。
## 三、施工注意事项### 1. 地层勘察在进行旋挖钻孔灌注桩施工前，必须对工程地质条件进行详细的勘察，以便判断地层性质、孔壁稳定性等情况，从而做出合理的工程设计。
### 2. 施工工艺在施工时，需要选择合适的旋挖钻机和钻具，确保钻孔的垂直度和质量。
在灌注混凝土时，要控制灌注速度和压力，以确保整体灌注质量和桩体密实度。
### 3. 安全防护在施工现场必须加强安全管理，严格遵守安全操作规程，做好安全防护工作，保障施工人员的人身安全。
## 四、案例分析以某高速公路桥梁灌注桩施工为例，该工程地质条件复杂，需要对桩基进行细致勘测和分析。
旋挖成孔灌注桩施工方案
旋挖成孔灌注桩施工方案一、前期准备1.确定施工位置和桩基设计要求，包括桩长、桩径、桩间距等参数。
2.了解地质情况，包括土层分布、地下水位、地层稳定性等。
3.准备施工机械和工具，包括挖掘机、旋挖钻机、测量仪器、振捣器等。
4.组织人员进行技术培训和安全教育，确保施工人员具备必要的技能和安全意识。
二、施工工艺1.确定桩基位置并进行标志。
2.挖掘挖坑，在桩基位置上开挖一个坑，坑底应平整，坑壁应垂直。
3.安装旋挖钻机，将旋挖钻机的钻头放入挖坑底部，开始钻孔。
钻孔时应保持垂直，并按照设计要求进行施工。
4.钻孔完成后，使用振捣器振捣孔底，使其坚实紧实。
5.准备混凝土，按照设计要求配置混凝土配合比。
6.将混凝土泵送到孔内，同时使用搅拌器搅拌孔内的混凝土，确保孔内混凝土均匀一致。
7.进行灌注，将混凝土不断地泵入孔内，同时用搅拌器搅拌混凝土，使其充分密实。
8.当混凝土超过孔口时，使用振捣器逐层振实，确保混凝土均匀分布并达到设计要求。
三、技术要点1.钻孔过程中，要保持孔壁的垂直度和圆度，避免出现倾斜和变形。
2.钻孔时应注重监测孔径和钻进孔壁的阻力变化，及时调整钻机参数，确保钻孔顺利进行。
3.灌注过程中，要注意控制灌注速度，尽量避免出现孔内混凝土浆液分层和空洞。
4.振捣过程中，要适时停止振捣，以免产生过度湿度和过强振动的不良效果。
5.完成施工后，应对成孔灌注桩进行检查和验收，确保施工质量符合要求。
以上是对旋挖成孔灌注桩施工方案的详细介绍。
在实际施工中，要根据具体情况进行调整和改进，以确保施工质量和安全。
最后，施工完成后应进行桩基的质量检测和验收，确保达到设计要求和使用要求。

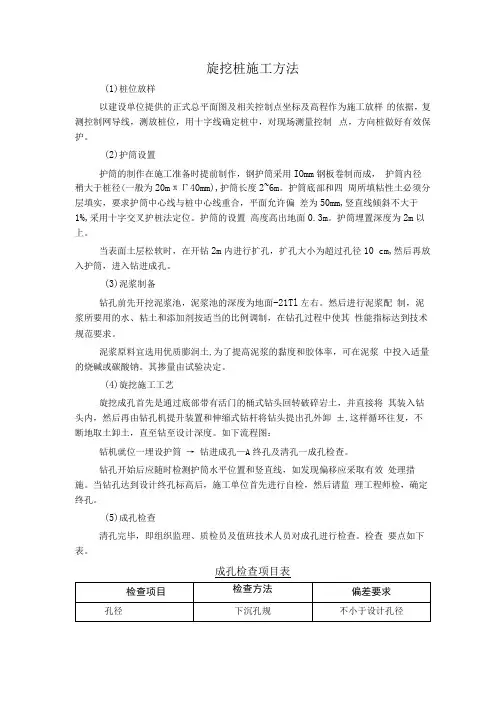

旋挖桩施工方法
旋挖桩施工方法(1)桩位放样以建设单位提供的正式总平面图及相关控制点坐标及高程作为施工放样的依据，复测控制网导线，测放桩位，用十字线确定桩中，对现场测量控制点，方向桩做好有效保护。
(2)护筒设置护筒的制作在施工准备时提前制作，钢护筒采用IOmm钢板卷制而成，护筒内径稍大于桩径(一般为20mπΓ40mm),护筒长度2~6m。
护筒底部和四周所填粘性土必须分层填实，要求护筒中心线与桩中心线重合，平面允许偏差为50mm,竖直线倾斜不大于1%,采用十字交叉护桩法定位。
护筒的设置高度高出地面0.3m。
护筒埋置深度为2m以上。
当表面土层松软时，在开钻2m内进行扩孔，扩孔大小为超过孔径10 cm,然后再放入护筒，进入钻进成孔。
(3)泥浆制备钻孔前先开挖泥浆池，泥浆池的深度为地面-21Tl左右。
然后进行泥浆配制，泥浆所要用的水、粘土和添加剂按适当的比例调制，在钻孔过程中使其性能指标达到技术规范要求。
泥浆原料宜选用优质膨润土,为了提高泥浆的黏度和胶体率，可在泥浆中投入适量的烧碱或碳酸钠。
其掺量由试验决定。
(4)旋挖施工工艺旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻头内，然后再由钻孔机提升装置和伸缩式钻杆将钻头提出孔外卸±,这样循环往复，不断地取土卸土，直至钻至设计深度。
如下流程图：钻机就位一埋设护筒→ 钻进成孔—A终孔及清孔一成孔检查。
钻孔开始后应随时检测护筒水平位置和竖直线，如发现偏移应采取有效处理措施。
当钻孔达到设计终孔标高后，施工单位首先进行自检，然后请监理工程师检，确定终孔。
(5)成孔检查清孔完毕，即组织监理、质检员及值班技术人员对成孔进行检查。
检查要点如下表。
成孔检查项目表。

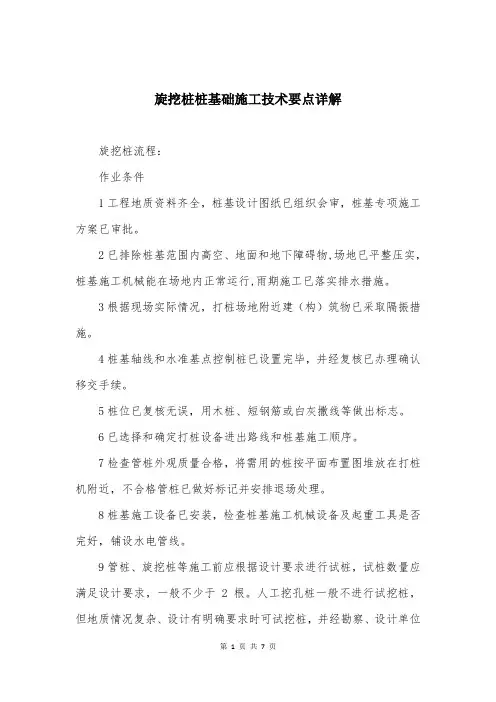

旋挖桩桩基础施工技术要点详解
旋挖桩桩基础施工技术要点详解旋挖桩流程：作业条件1工程地质资料齐全，桩基设计图纸已组织会审，桩基专项施工方案已审批。
2已排除桩基范围内高空、地面和地下障碍物,场地已平整压实，桩基施工机械能在场地内正常运行,雨期施工已落实排水措施。
3根据现场实际情况，打桩场地附近建（构）筑物已采取隔振措施。
4桩基轴线和水准基点控制桩已设置完毕，并经复核已办理确认移交手续。
5桩位已复核无误，用木桩、短钢筋或白灰撒线等做出标志。
6已选择和确定打桩设备进出路线和桩基施工顺序。
7检查管桩外观质量合格，将需用的桩按平面布置图堆放在打桩机附近，不合格管桩已做好标记并安排退场处理。
8桩基施工设备已安装，检查桩基施工机械设备及起重工具是否完好，铺设水电管线。
9管桩、旋挖桩等施工前应根据设计要求进行试桩，试桩数量应满足设计要求，一般不少于 2 根。
人工挖孔桩一般不进行试挖桩，但地质情况复杂、设计有明确要求时可试挖桩，并经勘察、设计单位查看、确认后进行大面积开挖。
旋挖桩各工序质量控制要点：1作业前根据土质情况进行护壁泥浆制备工作，使用的造浆材料应符合设计和规范要求。
2在较松软的土层上施工时，应设置井口钢护筒（壁厚不小于10mm），对周边土石进行防护，以免渣土坠落，影响成孔清孔质量。
3钻孔机械就位符合要求应平整、稳固，防止在钻进过程中发生倾斜或移动。
钻架上应有控制深度标尺，施工中进行观测、记录。
4钻进0.5～1.0m深后，应进行首次检查，钻进5～8m后进行二次检查，监理工程师对检查结果进行确认，对发现的偏移及时采取纠正措施。
钻进达到设计深度及设计要求持力层（满足入岩深度）后停钻，提钻，检查成孔质量结果合格并保留检查记录后，方可移动钻机至下一桩位。
5钻进过程中，排出孔口的土应随时清运，孔底虚土厚度超过标准时，应分析原因，采取措施处理。
6 清孔用新泥浆的性能应符合设计或相关规范要求，清孔完成采用测锤测定孔底沉渣，沉渣厚度应小于50mm。
钢筋笼下放后，浇注砼前须再次进行桩孔探底检查，如发现孔底沉渣过厚，必须将钢筋笼拔出，再次进行清孔。
旋挖钻钻孔灌注桩施工程安全技术交底
旋挖钻钻孔灌注桩施工工程安全技术交底一、引言旋挖钻钻孔灌注桩作为一种常用的基础工程施工方法，在土木工程中具有广泛的应用。
然而，由于施工中存在一定的风险和安全隐患，因此在施工前必须进行安全技术交底，以确保施工过程中的安全性。
本文将详细介绍旋挖钻钻孔灌注桩施工工程中的安全技术要点和注意事项。
二、施工前准备1. 建立安全管理体系在施工前，必须确保施工单位已建立完善的安全管理体系，并进行相应的培训和考核。
施工单位应制定详细的施工方案，明确施工流程和责任分工，并采取必要的安全防护措施。
2. 确定施工场地在选择施工场地时，要充分考虑地表土质、地下水位等因素，并遵循相关法规和规范。
施工场地应具备良好的承重能力和排水条件，以确保施工过程的稳定性和安全性。
3. 检查施工设备施工前应对旋挖钻钻孔灌注桩机械设备进行全面的检查和维护。
特别是钻具和灌注桩设备，必须确保其完好无损，操作正常可靠。
4. 制定施工计划施工计划应考虑到施工过程中可能遇到的困难和风险，合理安排施工序列和时间。
同时，要重点关注施工过程中的安全技术要点，制定相应的安全检查和应急措施。
三、施工中的安全技术要点1. 土壤勘察和地下水分析在施工前，必须进行彻底的土壤勘察和地下水分析，以了解地下情况。
特别是在软弱地层和高地下水位的地区，要加强风险评估和安全措施，确保施工的安全性。
2. 施工现场安全防护措施在施工现场，必须建立完善的安全防护措施，确保作业人员的人身安全。
施工单位应指定专人负责现场安全管理，设置明显的警示标识和安全警示牌，严禁无关人员进入施工区域。
旋挖桩的施工方案
旋挖桩的施工方案旋挖桩作为一种常用的桩基施工方法，其施工方案可按以下步骤进行：1. 工地准备在施工现场，首先需要进行工地准备工作。
包括清理工地上的杂物和障碍物，确保施工现场的平整和无障碍。
同时，需要确保施工现场附近的管道、电线等设施不会受到影响，需要进行合理的管网探测和布置。
2. 钻孔定位根据设计要求，确定桩点的位置和深度，利用测量仪器等工具进行准确的测量和定位。
根据定位结果，进行施工现场的标线和标志，以确保施工的准确性和精度。
3. 设备调试将旋挖桩机和配套设备进行调试和维护。
包括检查机械设备的运行状态、润滑油的添加、钻头和桩体的安装等。
确保设备能够正常运行，达到施工要求。
4. 钻孔施工根据设计要求，调整旋挖桩机的工作参数，开始进行钻孔施工。
首先，将旋挖桩机的钻头下放到目标孔位上，开始旋转钻孔。
钻孔深度可以通过测量仪器进行实时监测和控制，确保达到设计要求。
同时，需要根据地层情况进行刀具的选择和调整，以确保钻孔的顺利进行。
5. 清孔当钻孔达到设计要求的深度后，需要进行清孔作业。
通过注浆、注水和冲洗等方式，将孔内的淤泥、泥浆和杂质清除干净。
确保孔内的土质和孔壁的稳定性，为后续的灌注作业做好准备。
6. 灌注当孔内清洁无杂质后，进行桩身灌注施工。
根据设计要求，选择适当的配方和方法，将混凝土注入钻孔中。
同时，利用振捣器和振动棒等设备，确保混凝土的均匀和致密，提高桩的强度和稳定性。
灌注完成后，进行养护处理，确保混凝土的强度和质量。
7. 完工验收桩身灌注完成后，进行验收工作。
对桩身和顶部进行光线和平整度的检查，确保桩的外观和质量符合要求。
同时，进行桩基的质量检测，包括桩基的垂直度、承载力等指标的检测和测量。
如有不符合要求的地方，需要进行修正和整改。
以上就是旋挖桩的施工方案。
在实际工程中，施工人员应根据具体的工程要求和地质条件，对施工方案进行调整和细化，以确保施工的安全和质量。
同时，施工人员需要具备相关的专业知识和技术，熟练操作施工设备，做好施工前的准备工作，确保施工的顺利进行。
(完整版)旋挖桩技术标准汇总
旋挖灌注工程桩施工技术要求（1）施工参数及场地平整施工前应进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实，铺垫好进入施工区域的道路；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。
（2）桩位放线工程开工前，根据施工图纸上的轴线及桩位布置情况，在场地内建立测量控制网，然后依据控制网测放各桩位中心点。
在定孔位时,根据设计提供的桩位平面图,每一个桩孔均要求用全站仪定位,并设可靠的桩位中心标志。
桩位偏差不得大于100mm。
按从整体到局部的原则采用全站仪对各桩点的位置进行准确放样，并及时对钻孔标高的放样进行复核。
采用换手法放线自检合格后报同监理及设计人员共同验线，确认无误签字认可后进行下一步施工工作。
（3）桩机就位根据设计要求合理布置施工场地，先平整场地、清除杂物、换除软土、夯打密实。
在进行场地清理后，进行测量放样，将桩位放出，埋设十字保护桩，并做好桩位复测，记录放样数据备案；施工便道应与钻孔位置保持一定的距离，以免影响孔壁稳定；施工场地为旱地而且在施工期间地下水位在原地面以下时，应将场地平整夯实，清除杂物；钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷；钻机的安置应考虑钻孔施工中孔口出土清运的方便。
液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面钻机平台处必需碾压密实。
进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。
（4）护筒埋设钢护筒埋置深度以能隔开流塑状地层为主要原则。
具体埋置深度还应满足计算结果，且有安全系数，根据水文地质条件、护筒内泥浆容重和施工情况等通过计算确定。
钢护筒分节加工，顶部和底部各1m范围作加强箍。
每节护筒连接采用坡口焊，以减少护筒振埋时的阻力。
钢护筒运至施工现场后，质监人员须对钢护筒的直径、圆度和焊接质量进行验收，验收合格后方可进行施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋挖桩施工技术要点
一、旋挖桩施工技术要点
1.1 侧放桩位
严格的按照施工图纸的要求，对桩基的位置进行确定，而在桩基位置确定之前，还需要对施工现场的场地进行平整处理，根据施工现场的测量所获得的数据可以清楚的对桩基的设定位置进行严格的确认，保障基准线设定以及基准点设定的准确性，使得用于测量的轴线以及桩柱的位置都能够得到明确的标注，然后再根据桩柱的位置进行中心点的确定，在中心点中，将钢筋打入到桩柱中，在测量放桩结束之后，就需要将相关的施工记录进行汇总和上交，由相关对监理部门来进行审核。
1.2 护筒埋设
护筒要采用分批的方式进行埋设，在埋设护筒的时候，应用将护筒与坑壁之间进行填实处理的泥土材料应主要为粘土，而在对护筒进行埋设的过程中，也需要合理的应用一些方法，来提升护筒埋设的质量，而最佳的方法就是应用旋挖钻机静压法，该方法的应用，在一定程度上提升了护筒埋设的效果。
而护筒主要采用的是直径大于200mm的护筒，这些护筒必须是利用钢板所制成，在护筒埋设完成后，再将护桩打入到桩位的中心位置，从而对护筒起到加固的作用，而采用的护桩则主要应为四个，一定要注意将护筒中心与桩位的中心进行重合处理，而护筒的设定高度要比地面高出至少20cm，但是也不得超过30cm，利用红油漆进行护桩位置的标记，同时设定好护桩方向线的方向和位置。
1.3 钻进过程
在进行钻孔的时候，需要借用到钻机，要保障钻机位置的精确性，在确定好钻机的位置后，就可以开始进行钻进施工，在钻进的过程中，一定要对每一个来回的进尺量进行合理的控制，最好将进尺的量控制在50cm左右，另外，在刚开始进行钻进的时候，要注意将速度放缓，放斗的时候要保障平稳，提斗的时候也要控制速度，尽可能
的放缓提斗的速度，尤其是在对钻孔进行旋挖处理的时候，要严格的按照控制盘的要求，要对旋挖的垂直度进行合理的控制，如果发现有偏差情况的出现，就要立即采取有效的措施进行修正处理。
1.4 清孔
在钻孔的深度达到桩基施工要求后，就可以停止继续钻进，同时要将钻斗留在原地，利用机械的旋转来对钻孔底部的虚土尽可能的装入到钻斗中，这样可以实现对钻孔底部残留泥土的清理，但是值得注意的是，在起钻后，还需要进一步的对钻孔底部的虚土进行全面的清理。
通常来说，用沉渣处理钻斗来排除沉渣，若沉淀时间较长，则应采用水泵进行浊水循环。
要求沉渣厚度不大于10cm，在灌注水下混凝土前，用高压水吹底翻渣，减少桩底沉渣厚度。
1.5 钻孔测量与准备
先用水准仪在钻孔前确定护筒标高，按设计要求的孔底标高，并以此作为基点计算孔深，以钻具长度确定孔深，超钻深度不大于50cm，孔深偏差不短于设计要深度；孔径用检孔器测量，符合要求后方可能进行下道工序。
1.6 成孔检查
根据孔径的情况来定成孔检查方法，若孔内存在地下水，钻孔的测孔工作则采用水下灌注混凝土施工的方法进行；当钻孔为干孔时，可用重锤将孔内的虚土夯实，再直接用测绳及测孔器测。
检测标准：孔深、孔径不小于设计规定，钻孔倾斜度误差不大于1%，沉淀厚度误差不大于100mm，桩位误差不大于50mm。
用测深绳测量孔深及虚土及厚度。
虚土厚度等于钻孔深的差值，虚土厚度不超过10cm。
经质量检查合格的桩孔，及时灌注混凝土，导管安装完毕，灌注混凝土前，要再一次测量孔的深度，如果有塌孔现象发生，要提出钢筋笼重新进行清孔处理。
1.7 钢筋笼施工
钢筋笼制作是钻孔灌注桩中的一个重要环节，钢筋笼制作好坏，这对成桩的质量有着较大的牵连，所以，钢筋笼制作必须按规定操作，确保工程质量。
1.7.1 钢筋笼制作
按设计要求及操作规范严格进行钢筋制作，其钢筋主筋的尺寸、根数、箍筋的间距，必须控制在允许偏差范围内，符合设计要求。
钢筋制作时，其焊接应按规范进行，双面焊为5d，单面焊为10d。
各种钢筋焊接必须到试验室抽样检查，焊接牢固，焊缝饱满，不得出现漏焊、气孔、裂缝、焊缝夹渣、空洞及明显烧伤等现象。
1.7.2 钢筋笼安装
钢筋笼安装前，由于整个钢筋笼比较重，直接参与钢丝绳吊装时，会导致钢筋笼变形，为此，我们设计一个吊架，该吊架采用钢结构制作，保证钢筋笼吊装时不变形，达到最佳效果。
钢筋笼安放时，应对准孔位轻放、慢放，遇阻时应上下轻轻活动或停止下放，查明原因处理后再进行放入，严禁超高猛落，碰撞和强行下放。
