碳硫分析仪使用说明书
HCS-500系列红外碳硫仪使用说明书
HCS系列高频红外碳硫分析仪 使 用 说 明 书上海科果仪器有限公司目 录第一章 仪器性能指标一、 仪器用途二、 仪器组成三、 技术指标四、 技术要求五、 仪器工作原理第二章 仪器的构造一、电子天平二、计算机三、分析主机四、主要控制电路板第三章 仪器安装一、准备工作二、仪器部件安装三、电路连接四、气路连接第四章 系统安装及分析软件功能一、系统软件安装二、分析软件安装三、HCS系列红外碳硫分析仪系统构建模式四、分析软件的主界面五、分析软件的常用Windows操作方法六、分析软件的操作功能七、分析参数设置原理第五章 分析操作一、分析准备二、开机步骤三、分析过程四、分析例程五、分析实验第六章 维护保养及简单故障判断一、更换试剂二、清洗石英燃烧管三、清洗过滤网四、更换钢丝刷五、清扫集尘箱六、常见分析故障现象及原因第七章 简明分析规程第八章 附图第一章 仪器性能指标一、 仪器用途HCS系列高频红外碳硫分析仪是以热释电传感器为核心，由高频感应燃烧炉和计算机组成的智能化红外分析计量仪器。
分析软件基于Windows操作平台，具有标准Windows中文操作界面和人性化的人机交互功能。
主要用于冶金、机械、商检、科研、化工等行业中的黑色金属、有色金属、稀土金属、无机物、矿石、陶瓷等物质中的碳、硫元素含量分析。
二、 仪器组成高频红外碳硫分析仪由分析仪主机、电子天平、计算机、打印机等部分组成。
三、 技术指标1 .碳硫测量范围：碳：0.00002%～15% （可扩展至99.99%）;硫：0.00002%～5% （可扩展至99.99%） 样品称重：0.01g~1.0g2 .重复性（分析精度）：分析仪的重复性用相对标准偏差(RSD)表示,对于合适的碳硫含量，其分析精度可以满足：碳：RSD≤0.5%; 硫：RSD≤1.5%此分析精度优于国标JJG 395-97的重复性之规定C:≤1.0%， S: ≤4.0%3 .示值误差：对不同测量范围，其测得的平均值与标准值之差（称示值误差）不得超过下表规定。
碳硫高速分析仪操作规程
编号：CZ-GC-09178( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑碳硫高速分析仪操作规程Operating procedures for high speed carbon sulfur analyzer碳硫高速分析仪操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
一、用途：TP－CS3D型微机碳硫分析仪用于对钢、铁及其它材料中碳、硫元素的定量分析，其中测碳采用气体容量法；测硫采用碘量法。
二、检测目的通过原材料进厂后对其所含的碳硫元素进行定量分析，为产品质量作保证。
三、仪器仪表1、TP－CS3D型碳硫高速分析仪2、TG-328A型机械加码分析天平四、操作方法1.溶液的配制⑴水准瓶溶液：1000ml蒸馏水中加入10ml浓硫酸。
⑵贮气瓶溶液：1000ml蒸馏水中加入300～400g氢氧化钾。
⑶滴定瓶。
A溶液：用天平称取碘2g，置于烧杯中，加少量蒸馏水，称碘化钾20g分批加入，使碘全部溶解。
B溶液：用天平称淀粉2g加入100ml煮沸的蒸馏水中，继续煮沸2～3分钟后冷却。
将A、B两种溶液混合，用蒸馏水稀释至5000ml，摇匀。
（将A、B两种溶液混合，用蒸馏水稀释至500ml，摇匀。
用时取50ml 加500ml水。
2.电路连接⑴分析箱及程控箱的三芯插座接电源（AC220V），其中地线应良好接地。
⑵程控箱上的二芯插头座与电弧炉上的二芯插座相接，用于控制电弧炉自动引弧（用管式炉时不用连接）。
⑶程控箱上的“分析箱”二十五芯插头座与分析箱二十五芯插头座相连，用于分析程序的控制。
碳硫分析仪 LECO_CS200_操作说明书(中文)
8．
诊断
诊断……………………………………………………………………………8-3 环境监视…………………………………………………………………8-3 开关状态…………………………………………………………………8-5 阀门状态…………………………………………………………………8-6 漏气检查…………………………………………………………………8-7 漏气检查的定义…………………………………………………………8-8 打印缓冲区内容…………………………………………………………8-8 屏幕作图…………………………………………………………………8-9 打印系统 ………………………………………………………………8-10 恢复默认值 ……………………………………………………………8-10 1-10
选择校正结果格式 ……………………………………………………5-22 清除选择 ………………………………………………………………5-23 计算校正（值）…………………………………………………………5-24 编辑校正（值）…………………………………………………………5-26 计算空白（值）…………………………………………………………5-27 重新计算结果 …………………………………………………………5-30 数据结果菜单 ………………………………………………………………5-32 选择数据结果格式 ……………………………………………………5-33 清除选择 ………………………………………………………………5-34 删除选择 ………………………………………………………………5-35 统计 ……………………………………………………………………5-36 定义 ……………………………………………………………………5-36 打印选择的结果 ………………………………………………………5-37 传输选择的结果 ………………………………………………………5-37 注意事项和出错信息 ………………………………………………………5-38
碳硫联测分析仪说明书
碳硫联测分析仪说明书注意安全1、将本设备通电之前，请一定要通读本使用说明书。
2、本设备中电弧炉部份坩埚座要直接与电源中线相连接。
接通电源后用试电笔检查坩埚座是否带电（相线、中线接法与仪器要求不一致则带电）。
如带电，必须立既设法互换相线、中线。
确保通电后坩埚座不带电！3、引弧瞬间，炉体、三通、坩埚座等都可能带有瞬时高压电，此时不要用手接触它们。
4、本设备必须接有安全地线，并且安全地线不与电源中线相连接。
5、电弧炉部份在工作后，坩埚、坩埚座、炉体温度较高不要用手触摸它们，以免烫伤。
目录前言 (2)第一章燃烧部份—电弧炉 (3)一、概述 (3)二、电弧炉技术参数 (3)三、电弧炉操作方法 (3)四、操作须知 (4)五、常见主要故障及其排除 (6)第二章、分析部份 (6)第一节、气容仪 (7)一、概述 (7)二、主要技术性能 (7)三、其本工作原理 (7)四、操作方法…………………………………………… . 8五、计量定标…………………………………………… .10六、常见故障的排除方法……………………………….. .10七、仪器漏气检测方法………………………………….. .10八、仪器调试 (12)九、附图表第二节、滴定仪一、概述………………………………………………….. ..12二、测量范围 (13)三、结构及使用说明 (13)四、溶液配制 (13)五、操作方法……………………………………………. ..13六、使用注意事项 (14)前言欢迎使用本公司的仪器，它将给您的分析工作带来许多方便，为您创造良好的经济效益。
本公司会提供优质可靠的服务。
您在使用仪器前请耐心阅读完本使用说明书。
尤其要注意安全要求！如果仪器分析部份是气容仪，第二章第二节可不读；如果仪器分析部份是滴定仪，第二章第一节可不读。
NXD系列电弧燃烧碳硫分析仪是一种系列产品。
它使用燃烧法分析碳、硫成份的百分含量。
最适合于对钢铁样品的分析，在加入一定添加剂情况下，也可对其它样品（如赤铁矿、硅铁、锰铁、炉渣、焦碳等）碳硫成分进行定量分析。
碳硫分析仪操作步骤
碳硫分析仪操作步骤
调试：
开机：
打开分析箱电弧炉、电子天平、电脑电源开关，点击“碳硫高速分析仪”运行软件程序，旋开氧气瓶总阀，调节氧气减压阀，压力输入为
0.02～0.04MPa；
碳调零、调满：
a.点击“对零”，数秒钟（约10秒）D3灯灭，点击“传感器电压”，调节分析箱上“碳调零旋钮“，使碳传感器电压为0.000±0.01，点击”
退出“；
b.点击“准备”，酸性水上升至量气筒粗细交界处略上，立即点击
“停机”，使酸性水停于量气筒粗细交界处，打开分析箱后门，将水准瓶
中不锈钢短电极J2调节至刚好与酸性水面接触，点击“传感器电压”，
调节分析箱上“碳校准旋钮”，使碳传感器电压显示为2.40V左右，点击“退出”；3.硫调零（一般不需要调满）：
点击“准备”，量气筒中酸性水上升到电极J3立即停止，D1、D3灯灭，同时硫滴液加满滴定管接触到电极J4，立即停止，虹吸作用回到零
刻度，D5灯灭，硫杯中多余废液经双浮阀放去，调节分析箱上“硫调零
旋钮”，（先点击“传感器电压“），使硫传感器电压为0.000±0.001；
4.点击“准备”，酸性水充满量气筒，硫滴定液于零刻度，D1、D3、
D5灯灭，把铜坩埚中加入0.3g钼粉、适量废试样（不需称量），锡粒
0.3g，移上坩埚座合上；5.打开电弧炉“氧气”开关，调节流量计流量为100升/小时；
6.点击“分析”，D4灯灭，分析结束后，“停机”跳转为“确认”，点击“确认”，关闭“氧气”开关，流量计中浮子降至底部时，打开铜坩埚，并清除干净铜坩埚中废渣；重复以上“4、5、6”步骤一次；
7.点击“准备”，D1、D3、D5灯灭，准备结束后，把空铜坩埚（不
装料）移到坩埚座上，打开“氧气”开关，点击“分析”。

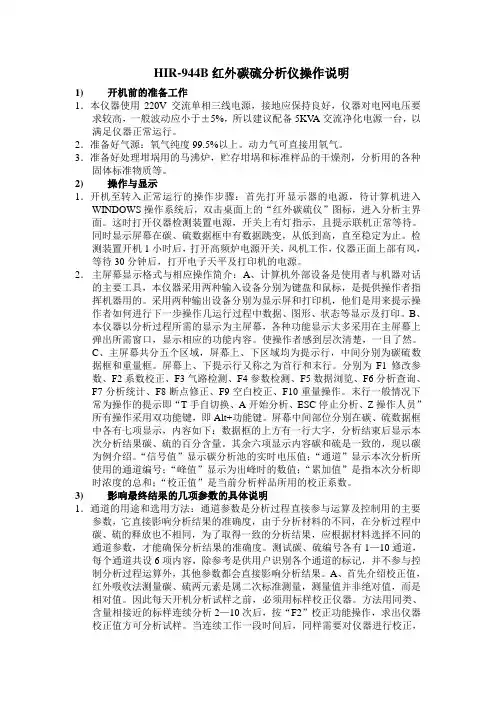

HIR-944B红外碳硫分析仪操作说明
HIR-944B红外碳硫分析仪操作说明1)开机前的准备工作1．本仪器使用220V交流单相三线电源，接地应保持良好，仪器对电网电压要求较高，一般波动应小于±5%，所以建议配备5KV A交流净化电源一台，以满足仪器正常运行。
2．准备好气源：氧气纯度99.5%以上。
动力气可直接用氧气。
3．准备好处理坩埚用的马沸炉，贮存坩埚和标准样品的干燥剂，分析用的各种固体标准物质等。
2)操作与显示1．开机至转入正常运行的操作步骤：首先打开显示器的电源，待计算机进入WINDOWS操作系统后，双击桌面上的“红外碳硫仪”图标，进入分析主界面。
这时打开仪器检测装置电源，开关上有灯指示，且提示联机正常等待。
同时显示屏幕在碳、硫数据框中有数据跳变，从低到高，直至稳定为止。
检测装置开机1小时后，打开高频炉电源开关，风机工作，仪器正面上部有风，等待30分钟后，打开电子天平及打印机的电源。
2．主屏幕显示格式与相应操作简介：A、计算机外部设备是使用者与机器对话的主要工具，本仪器采用两种输入设备分别为键盘和鼠标，是提供操作者指挥机器用的。
采用两种输出设备分别为显示屏和打印机，他们是用来提示操作者如何进行下一步操作几运行过程中数据、图形、状态等显示及打印。
B、本仪器以分析过程所需的显示为主屏幕，各种功能显示大多采用在主屏幕上弹出所需窗口，显示相应的功能内容。
使操作者感到层次清楚，一目了然。
C、主屏幕共分五个区域，屏幕上、下区域均为提示行，中间分别为碳硫数据框和重量框。
屏幕上、下提示行又称之为首行和末行。
分别为F1修改参数、F2系数校正、F3气路检测、F4参数检测、F5数据浏览、F6分析查询、F7分析统计、F8断点修正、F9空白校正、F10重量操作。
末行一般情况下常为操作的提示即“T手自切换、A开始分析、ESC停止分析、Z操作人员”所有操作采用双功能键，即Alt+功能键。
屏幕中间部位分别在碳、硫数据框中各有七项显示，内容如下：数据框的上方有一行大字，分析结束后显示本次分析结果碳、硫的百分含量。
碳硫联测分析仪操作规程
碳硫联测分析仪操作规程一、简介碳硫联测分析仪是一种用于测定材料中碳和硫含量的仪器。
它采用先进的分析技术和精密的测量方法，可以快速、准确地测定样品中的碳和硫含量，广泛应用于冶金、化工、环保等领域。
二、操作前的准备1. 确保仪器处于正常工作状态，检查仪器的电源、仪表、控制面板等部件是否正常。
2. 准备好样品，样品应经过适当的前处理，确保样品的纯度和完整性。
3. 准备好所需的试剂和标准溶液，确保其纯度和浓度。
三、操作步骤1. 打开仪器电源，待仪器自检完成后，进入操作界面。
2. 选择碳硫联测分析模式，根据样品的特性和要求，选择合适的分析参数。
3. 打开样品室，将样品放入样品舱中，并确保样品舱密封良好。
4. 关闭样品室，开始分析。
仪器将自动抽取样品，并进行碳硫含量的测量。
5. 等待分析完成，仪器会自动计算出样品中的碳硫含量，并显示在仪表上。
6. 将测量结果记录下来，并进行必要的数据处理和分析。
7. 清洁样品舱和仪器的各个部件，确保下次使用时的准确性和可靠性。
8. 关闭仪器电源，将仪器归位，并进行必要的维护和保养。
四、注意事项1. 在操作过程中，要注意安全，避免接触到有害物质和高温部件。
2. 样品的选择和处理要符合分析要求，确保分析结果的准确性和可靠性。
3. 仪器的维护和保养要定期进行，保持仪器的正常工作状态。
4. 操作人员要熟悉仪器的使用方法和操作规程，遵守相关的操作规范和安全要求。
五、总结碳硫联测分析仪是一种重要的分析仪器，它能够快速、准确地测定样品中的碳和硫含量。
在使用过程中，我们需要遵循一定的操作规程，确保仪器的正常工作和分析结果的准确性。
同时，我们也需要注意安全和维护，保持仪器的可靠性和稳定性。
通过正确的操作和维护，碳硫联测分析仪将为我们的科研和生产工作提供有力的支持。
碳硫仪操作规程
碳硫仪操作规程引言概述：碳硫仪是一种常用的分析仪器，用于测定材料中的碳和硫含量。
正确的操作规程对于保证测试结果的准确性和可靠性至关重要。
本文将详细介绍碳硫仪的操作规程，包括设备准备、样品处理、仪器操作、数据处理和设备维护等方面。
正文内容：1. 设备准备1.1 校准仪器：在进行测试之前，需要对碳硫仪进行校准，以确保仪器的准确性。
校准过程包括校准样品的准备和校准曲线的建立。
1.2 清洁设备：在操作前，要确保仪器干净，没有杂质。
可以使用适当的溶剂和清洁布对仪器进行清洁。
2. 样品处理2.1 样品准备：选择适当的样品，并按照要求进行样品的制备和处理。
样品的制备过程应遵循标准方法，并注意避免样品受到外界污染。
2.2 样品称量：准确称取样品，并记录样品的重量。
对于固体样品，可以使用天平进行称量；对于液体样品，可以使用容量瓶或移液器进行称量。
3. 仪器操作3.1 仪器开机：按照仪器说明书的要求，正确开启碳硫仪。
3.2 样品装载：将样品装入碳硫仪的样品舱中，并确保样品的位置正确。
3.3 仪器设置：根据样品的特性和测试要求，设置仪器的参数，包括温度、气体流量和测试时间等。
3.4 仪器启动：按下启动按钮，开始测试。
在测试过程中，要注意观察仪器的运行状态，确保测试的顺利进行。
4. 数据处理4.1 数据记录：在测试完成后，记录测试结果，并按照要求进行数据的整理和归档。
4.2 数据分析：根据测试结果，进行数据分析和解释，比较不同样品之间的差异，并进行统计分析。
4.3 结果报告：根据测试结果，撰写测试报告，并按照要求进行报告的提交和存档。
5. 设备维护5.1 清洁保养：定期对碳硫仪进行清洁和保养，包括清洁仪器表面、更换耗材和检查仪器的各项功能。
5.2 校准检查：定期对碳硫仪进行校准检查，以确保仪器的准确性和可靠性。
5.3 故障排除：在仪器使用过程中，如发现故障或异常情况，应及时进行排除，并记录故障处理的过程和结果。
总结：在进行碳硫仪的操作时，我们需要准备设备、处理样品、进行仪器操作、处理数据和维护设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳硫分析仪使用说明书
使用说明书：
一、产品简介
碳硫分析仪是一种用于测量和分析物质中碳和硫含量的仪器。
它采
用先进的技术和方法，能够准确、快速地测定样品中的碳硫元素含量，广泛应用于钢铁冶金、建材、化工等领域。
二、仪器安装
1. 将碳硫分析仪平稳地放置在干燥、通风良好的环境中。
2. 确保仪器与电源连接无误。
检查电源线是否正常接地，防止电击
等安全问题。
3. 将仪器的传感器插头连接到仪器的传感器接口上，确保连接牢固。
三、操作步骤
1. 打开仪器电源，并等待仪器自检完成。
2. 准备样品，根据需要选择适当的样品容器，并将样品放置在样品
台上。
3. 在仪器的操作界面上选择碳硫分析参数，包括分析方法、检测范
围等。
4. 点击开始分析按钮，仪器将自动对样品进行碳硫分析。
期间，要
确保样品台的稳定性和样品的完整性。
5. 分析完成后，仪器将显示样品中的碳硫含量，并可以将结果导出保存。
四、注意事项
1. 使用前请阅读产品说明书，并按照说明进行正确安装和操作。
2. 确保仪器处于干燥且通风良好的环境中，避免仪器受潮或受到其他有害物质的侵害。
3. 在操作过程中，确保样品的准备和放置符合仪器的要求，以得到准确可靠的分析结果。
4. 仪器在分析过程中可能会产生高温，避免直接接触仪器表面，以免发生烫伤事故。
5. 使用完毕后，请关闭仪器电源，并进行必要的清洁和维护，以延长仪器的使用寿命。
五、故障处理
如遇到仪器故障或异常情况，请立即关闭仪器电源，并联系专业技术人员进行维修。
不得擅自拆卸或修理仪器，以免造成更大的损坏。
六、保养与维护
1. 定期清洁仪器表面和传感器，避免灰尘和杂质的积累。
2. 保持仪器处于良好的工作环境中，避免受潮、过热等不利因素的影响。
3. 如长时间不使用仪器，请拔掉电源插头，以免耗电和电器故障。
七、安全注意事项
1. 使用本产品时请穿戴适当的个人防护设备，如手套、护目镜等。
2. 在样品准备和放置过程中请小心操作，避免发生意外伤害。
3. 任何人不得在未经培训或未获得授权的情况下操作本产品。
4. 使用过程中如有不适或异味，请立即停止使用，并向相关人员求助。
八、售后服务
如遇到产品质量问题或需要技术支持，请联系我们的售后服务部门，我们将及时解决您的问题。
以上就是碳硫分析仪的使用说明书，希望能够帮助您正确、安全地
操作和维护仪器。
如有任何疑问或需要进一步了解，请随时联系我们。
祝您工作顺利！
（字数：643字）。
