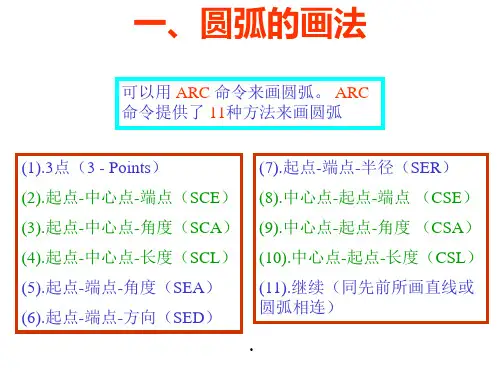

(8).中心点-起点-端点 (CSE)
(9).中心点-起点-角度 (CSA) (10).中心点-起点-长度(CSL) (11).继续(同先前所画直线或 圆弧相连)
激活 ARC 命令
•在 Draw 工具栏中选择 Arc 选项
•从 Draw 下拉菜单中选择 Arc 选项
•在 Command 提示符下键入 arc 并按空格键或 Enter 键 激活 ARC 命令后,AutoCAD 提示: Command:ARC Specify start point of arc or[CEnter]:
Specify end point of arc:(指定圆弧的端点)
•
2. Start - Center - End (SCE)选项
Command:arc Specify start point of arc or [Center]:(指定圆弧的起点) Specify second point of arc or [Center/END]:c Specify center point of arc:(指定圆弧的中点) Specify end point of arc or [Angle/chrod Length]:(指定圆弧 的端点)
Current settings:Mode = TRIM , Radius = <当前值>
•
3. Start - Center - Angle (SCA)选项
用起点与中心的连线同另一半径之 间的夹角代替另一半径上的端点
Command:arc
Specify start point of arc or [CEnter]:(指定圆弧的起点) Specify second point of arc or [CEnter/END]:c Specify center point of arc:(指定圆弧的中点) Specify end point of arc or [Angle/chrod Length]:A
第1章制图基本知识

26
机械制图及CAD
出版社
理工分社
(2)斜度和锥度的画法 斜度和锥度结构在机器当 中广泛采用。如普通楔键 表面有1∶100的斜度, 键的上、下两面是工作面, 装配时需打入,靠锲紧作 用传递转矩。车床采用一 夹一顶式或两顶式装夹的 时候,前、后顶尖均采用 了有一定锥度的结构,常 用莫氏圆锥的锥度如表 1.7所示。
理工分社
(2)图框格式 在图纸上必须用粗实线画出图框,不留装订 边的图纸,其图框格式如图1.1所示。留装订边的 图纸,其图框格式如图1.2所示。一般 A0,A1,A2,A3图纸采用横装,A4及A4以后的图纸 采用竖装。
3
机械制图及CAD
出版社
理工分社
1.1.2 标题栏和明细栏 国家标准《技术制图》对标题栏(GB/T 10609.1—1989)和明细栏(GB/T 10609.2—1989) 作了明确规定,图框右下角必须有一标题栏。 学校中学生常用标题栏和明细栏如下图所示:
机械制图及CAD
出版社
理工分社
第1章 制图基本知识
学习目标 1.掌握各种图线的型式、主要用途及其画法。 2.了解图纸幅面及格式的规定。 3.掌握标注尺寸的基本规则,尺寸的组成,常 见尺寸的标注方法。 4.了解比例规定。 5.了解长仿宋体、阿拉伯数字和常用字母的规 格和写法 6.掌握斜度、锥度的概念、画法及标注。 7.了解用AutoCAD画平面图形的方法
6
机械制图及CAD
出版社
理工分社
(2)选择比例的原则 1)当表达对象的形状复杂程度和尺寸适中时,一般 采用原值比例1∶1绘制。 2)当表达对象的尺寸较大时采用缩小比例,但要保 证复杂部位清晰可读。 3)当表达对象的尺寸较小时采用放大比例,使各部 位清晰可读。 4)尽量优先选用表1.2中的比例,必要时允许选用 表1.3中的比例。 5)选择比例时,应结合幅面尺寸选择,综合考虑其 最佳表达效果和图面的审美价值
CAD机械制图

《画法几何及工程制图》讲稿与教案数理与软件工程学院绪论课程名称:画法几何及工程制图。
课程性质:是工科专业的一门技术基础课。
画法几何是研究在平面上用图形表示形体和解决空间几何问题的理论和方法的学科。
画法几何是机械制图的投影理论基础,它应用投影的方法研究多面正投影图、轴测图、透视图和标高投影图的绘制原理,其中多面正投影图是主要研究内容。
画法几何的内容还包含投影变换、截交线、相贯线和展开图等。
1103年,在中国宋代李诫所著的《营造法式》一书中的建筑图基本上符合几何规则,但在当时尚未形成画法的理论。
1799年,法国数学家蒙日发表了《画法几何》一书,提出用多面正投影图表达空间形体。
这为画法几何奠定了理论基础。
以后的各国学者又在投影变换、轴测图,以及其他方面不断提出新的理论和方法,使这门学科日趋完善。
我们知道,任何建筑物及其构件的形状、大小和做法,都不是用普通语言或文字能表达清楚的。
必须按照一个统一的规定画出它们的图样,作为施工、交流的依据,作为表达设计师构思的手段。
因此,工程图样被喻为工程界的语言,是工程技术部门的一项重要的技术文件。
本门课程和工程测量被认为是工程技术人员的两大技能。
主要任务:1.学习投影法的基本理论和应用;2.培养学生空间几何问题的图解能力;3.培养学生的空间想象能力和空间思维能力;4.认识国标,应用国标;5.培养学生阅读、绘制工程图样的技能;6.培养学生的工程意识,养成认真负责的工作态度和一丝不苟的工作作风。
学习方法:首先要多看、多想、多比划,尽快建立空间概念;其次要知道本门课程就是从点、到线、到面、再到体,一环扣一环,逐步深入。
因此,每一节课、每一章节内容都应该很好地掌握,否则后续章节就无法学习。
再者,就是要勤做练习、快做练习。
课后如果不及时完成作业,将会大大降低学习效率。
另外,要用好网络课程。
需要说明的是,学好任何一门课程,都没有捷径可走,都要付出艰辛的努力。
本课程与立体几何的区别与联系:由于该课程解决的是空间问题,因此立体几何学的好与差,对这门课程肯定有影响。
单位招聘考试CAD设计练习题及答案5_2023_背题版

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位招聘考试CAD设计练习题及答案5(500题)***************************************************************************************单位招聘考试CAD设计练习题及答案51.[单选题]下列孔和轴的配合,属于基轴制的是()A)Φ30H7/f6B)Φ120P7/h6C)Φ100F7/g6答案:B解析:2.[单选题]在投影系中,垂直于V面的平面,称为()。
( )A)铅垂面B)正垂面C)侧垂面答案:B解析:3.[单选题]上偏差在尺寸公差带图的零线以上表示偏差为A)正B)负C)不确定答案:A解析:4.[单选题]光滑极限量规的止规用来控制工件的()A)作用尺寸B)实际尺寸C)极限尺寸答案:B解析:5.[单选题]在键连接中,楔键()轴向力A)只能承受单方向B)能承受双方向6.[单选题]在保护图纸安全的前提下,和别人进行设计交流的途径为( )。
A)不让别人看图.dwg文件,直接口头交流B)只看.dwg文件,不进行标注C)把图纸文件缩小到别人看不太清楚为止D)利用电子打印进行.dwf文件的交流答案:D解析:7.[单选题]分度圆半径不变时,分度圆上齿形角减小,则轮齿的齿顶()A)变宽B)变窄C)不变D)不能确定答案:A解析:8.[单选题]控制是否将 BMP 预览图像与图形一起保存的系统变量是( )。
A)RASTERDPIB)RASTERPREVIEWC)RECOVERYMODD)D.REFEDITNAME答案:B解析:9.[单选题]下面哪一类字体是中文字体( )A)gbenor.shxB)gbeitc.shxC)gbcbig.shxD)txt.shx答案:C解析:10.[单选题]某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转()圈。
AutoCAD中圆的种类及画法

AutoCAD中圆的种类及画法作者:沈孝强来源:《现代职业教育·中职中专》2015年第05期[摘 ; ; ; ; ;要] ;目前大多数AutoCAD教材是以其功能作为教材编排的顺序,与机械制图的编排顺序不能有机结合,影响了教学效果。
从几何学和机械制图的角度分析了在AutoCAD中圆(圆弧)的种类、构成、绘制原理及步骤,以及不同类型的圆(圆弧)的绘制的先后次序。
[关 ; 键 ; ;词] ;AutoCAD;圆;画法[中图分类号] ;G712 ; ; ; ; [文献标志码] ;A ; ;[文章编号] ;2096-0603(2015)14-0080-02计算机辅助绘图(如AutoCAD)是由美国Autodesk欧特克公司于20世纪80年代初为微机上应用CAD技术而开发的绘图程序软件包,经过不断地完善,现已经成为国际上广为流行的绘图工具。
在机械、电气、建筑等行业的应用已经普及,因此,AutoCAD教学在这类学校也普遍开设。
本文就机械类技工学校AutoCAD教学中圆及圆弧的画法谈点看法。
机械类技工学校学生之前的学历是初中毕业。
平面几何知识基础较差,与圆相关的知识较薄弱,需补充相关的几何知识。
另外,从机械设计的角度来看,零件的轮廓几乎是由直线、圆、圆弧(大多数平面图形直线和圆弧)组成,且形成(绘制)圆(圆弧)的条件之一绝大多数是已知半径,另一条件才是圆心或相切或过点等其他条件,只有少数连接圆弧才是三点圆弧。
AutoCAD画圆的选项有圆心、半(直)径;两点(2P);三点(3P);切点、切点、半径(T)四种。
AutoCAD画圆弧的选项有三点(P);起点、圆心、端点;…起点、端点、半径;…圆心、起点、长度等多种方法。
根据AutoCAD的绘图方法和机械零件的设计特点,圆(圆弧)类型可分为圆心、半(直)径;交点(切点)、交点(切点)、半径;三点(交点、切点)。
现就根据上述情况分别进行分析。
说明:图中实线为待画线,点画线为已知已画线,双点画线为辅助线。
CAD中直线的画法和圆弧连接的画法详解汇总

CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法(1)在命令行输入命令“Line”(2)点击绘图工具条(3)点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后,命令行给出提示如下:Specify first point: (指定第一点)Specify next point or〔Undo〕:(指定下一点或输入U取消上一点)Specify next point or〔Close/Undo〕:(指定下一点或输入U取消上一点或输入C 封闭)二、绘制直线的方法1、坐标输入法(了解)AutoCAD绘图系统中坐标点的输入方式有以下几种:(1)绝对坐标输入一个点的绝对坐标的格式为(X,Y,Z),在系统默认的状态下,绘图区左下角有一个图标,若仅输入X,Y则系统默认z值为零。
(2)相对坐标输入一个点的相对坐标的格式为(@ΔX, ΔY, ΔZ),即输入X,Y,Z三个方向相对于前一点的坐标增量。
(3)极坐标输入一个点的极坐标的格式为(R<θ<φ),R为线长,θ为相对X轴的角度,φ为相对XY平面的角度。
(4)相对极坐标输入一个点相对极坐标的格式为(@R<θ<φ)。
2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说,用坐标来画线,速度较慢,多数情况下,我们并不采用这种方式画线,而是利用AutoCAD的辅助画线工具进行画线。
(1)打开正交功能画水平、竖直线段单击状态栏上的按钮,就打开了正交模式。
在正交模式下光标只能沿水平或竖直方向移动。
画线时,若同时把正交模式打开,用鼠标确定方向,输入一个长度即可,格式为(R),R为线长,AutoCAD就自动画出水平或竖直线段。
例题:在AUTOCAD中画出下列图形。
画图步骤如下:1)启动LINE命令,同时将正交模式打开;2)在屏幕上任意点击一点,确定A点;3)将鼠标向下移动并输入线段AB的长度50,确定B点;4)将鼠标向右移动并输入线段BC的长度30,确定C点;5)将鼠标向上移动并输入线段CD的长度20,确定D点;6)将鼠标向右移动并输入线段DE的长度40,确定E点;7)将鼠标向上移动并输入线段EF的长度30,确定F点;8)将鼠标向左移动并输入线段FA的长度70,完成图形的绘制。
CAD常见问题解决

1,CAD中如何将圆弧转换为圆?在命令行输入JOIN(合并)命令,选择要转换的圆弧,然后输入L(闭合)的选项,就可以将弧线转换成圆。
首先JOIN(合并)命令大家用得比较少,另外大家通常觉得既然叫合并,肯定是为了将两条或多条线合并成一条线,不会想到他能把弧转成圆。
2,CAD中输入多行文字时如何设置文字方向?在输入单行文字时,我们会比较关注命令行提示,因为必须一次按提示进行设置才能进行下一步操作,中间有一步就是设置文字方向的,如果我们不注意,往往会因为误操作而将文字设置成横向或其他方向。
而多行文字同样有这样的设置,只是创建多行文字时第一步默认让你定位多行文字文本框位置,而定义的只能是横向的方框,因此文字默认的方向就是水平方向。
如果你在创建多行文字时注意看命令行提示,就很容易找到答案了。
当定位完第一点,命令行提示如下:指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:输入R选项,就可以输入多行文字的旋转角度。
在创建多行文字时还可以通过参数输入文本框的高度、宽度(一般我们直接用鼠标在图面上定位对角点了)、行距、对齐方式以及使用的文字样式。
因此建议大家在使用CAD命令时注意一下命令行的提示,很多问题可能从命令行就能找到答案了。
3,CAD怎么将图形从一张图纸复制到另一张图纸中?1、打开两张图纸。
2、在一张图纸中选中要复制的图形后,按CTRL+C(菜单:编辑》复制)。
如果有特殊要求,可以在编辑菜单中选择“带基点复制”(CTRL+SHIFT+C),这种方式可以设置一个定位点,方便粘贴图形时定位。
CTRL+C复制时,默认会以选择图形的左下角点为粘贴时的定位点。
3、用刚才介绍的方法切换到另一张图纸。
4、按CTRl+V,按提示定位插入点,图纸就会复制到当前图中。
如果有特殊要求,希望将图形转帖到与原始图纸相同的坐标,可以在“编辑”菜单里选择“粘贴到原坐标”命令。
还可以将复制的图形粘贴为块(Ctrl+Shift+V)。
CAD中直线的画法和圆弧连接的画法详解

CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法(1)在命令行输入命令“Line”(2)点击绘图工具条(3)点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后,命令行给出提示如下:Specify first point: (指定第一点)Specify next point or〔Undo〕:(指定下一点或输入U取消上一点)Specify next point or〔Close/Undo〕:(指定下一点或输入U取消上一点或输入C 封闭)二、绘制直线的方法1、坐标输入法(了解)AutoCAD绘图系统中坐标点的输入方式有以下几种:(1)绝对坐标输入一个点的绝对坐标的格式为(X,Y,Z),在系统默认的状态下,绘图区左下角有一个图标,若仅输入X,Y则系统默认z值为零。
(2)相对坐标输入一个点的相对坐标的格式为(@ΔX, ΔY, ΔZ),即输入X,Y,Z三个方向相对于前一点的坐标增量。
(3)极坐标输入一个点的极坐标的格式为(R<θ<φ),R为线长,θ为相对X轴的角度,φ为相对XY平面的角度。
(4)相对极坐标输入一个点相对极坐标的格式为(@R<θ<φ)。
2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说,用坐标来画线,速度较慢,多数情况下,我们并不采用这种方式画线,而是利用AutoCAD的辅助画线工具进行画线。
(1)打开正交功能画水平、竖直线段单击状态栏上的按钮,就打开了正交模式。
在正交模式下光标只能沿水平或竖直方向移动。
画线时,若同时把正交模式打开,用鼠标确定方向,输入一个长度即可,格式为(R),R为线长,AutoCAD就自动画出水平或竖直线段。
例题:在AUTOCAD中画出下列图形。
画图步骤如下:1)启动LINE命令,同时将正交模式打开;2)在屏幕上任意点击一点,确定A点;3)将鼠标向下移动并输入线段AB的长度50,确定B点;4)将鼠标向右移动并输入线段BC的长度30,确定C点;5)将鼠标向上移动并输入线段CD的长度20,确定D点;6)将鼠标向右移动并输入线段DE的长度40,确定E点;7)将鼠标向上移动并输入线段EF的长度30,确定F点;8)将鼠标向左移动并输入线段FA的长度70,完成图形的绘制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
cad相交圆之间用圆弧连接的方法1.引言1.1 概述在CAD设计中,相交圆之间常常需要通过连接方式来进行构建。
而圆弧作为圆的一种特殊形式,可以提供平滑且美观的连接效果,因此被广泛运用于连接相交圆的设计中。
本文将介绍相交圆之间如何利用圆弧进行连接的方法。
在CAD设计中,为了实现相交圆之间的连接,在理论上存在多种方式。
然而,其中一种常见且高效的方法是利用圆弧进行连接。
相对于直线的连接方式,圆弧连接能够提供更加平滑的过渡效果,并且可以根据设计需求进行灵活的调整。
本文将分为两个主要部分进行介绍。
第一部分将介绍圆的相交条件,即相交圆的位置和半径关系的判断方法。
通过了解相交条件,可以在设计过程中准确判断两个圆是否相交,从而为后续的连接操作提供基础。
第二部分将着重介绍利用圆弧进行连接的方法。
具体来说,将介绍如何根据相交圆的位置和相对关系,选择合适的连接方式和圆弧参数。
同时,还将介绍如何进行连接线的计算和绘制,确保圆弧的顺滑性和连接的稳定性。
总结来说,通过本文的阐述,读者将能够掌握利用圆弧进行连接的方法与技巧,从而在CAD设计中更加灵活地处理相交圆之间的连接问题。
此外,本文还将对未来的研究方向进行展望,希望能够为相关领域的研究者提供借鉴与启发。
1.2文章结构文章结构部分的内容可以是关于整篇文章的框架和组织方式的说明。
可以详细描述每个章节的内容和顺序,以帮助读者了解整篇文章的结构。
以下是一种可能的编写方式:2. 正文2.1 圆的相交条件2.2 圆相交圆的连接方法在本文的正文部分,我们将探讨CAD中相交圆之间用圆弧连接的方法。
首先,我们将介绍圆的相交条件,即什么情况下两个圆能够相交。
然后,我们将详细讨论各种方法来实现圆相交圆的连接,包括使用圆弧来实现平滑的连接效果。
通过研究和总结现有的解决方案,我们将提供一种简单而有效的方法来连接相交的圆。
这种方法不仅能够保证圆之间的连接在CAD软件中得以实现,还能够满足设计需求和提高设计的美观度。
结合实际案例和具体步骤,我们将展示如何运用这种连接方法,以及应该注意的一些技巧和注意事项。
最后,我们将总结本文的主要内容,并展望未来相关研究的发展方向。
通过本文的阅读,读者将能够全面了解CAD中圆相交圆的连接方法,掌握实际应用的技巧和方法,为设计工作提供有力的支持和指导。
1.3 目的本文旨在介绍在CAD软件中,圆相交圆之间如何使用圆弧进行连接的方法。
通过研究圆的相交条件和相交圆之间的连接方法,我们将能够更加高效、准确地进行圆的绘制和编辑,提高CAD设计的效率。
具体来说,本文的目的包括以下几个方面:1. 提供圆的相交条件的详细解释和说明,帮助读者了解圆之间相交的几种情况,包括外切、内切、有两个交点以及没有交点等情况。
2. 讨论不同情况下圆相交圆的连接方法。
对于外切和内切情况,介绍如何通过绘制切线和连接切点来实现连接。
对于有两个交点的情况,介绍如何选择切线和连接切点来实现连接。
对于没有交点的情况,讨论如何通过延长圆弧进行连接。
3. 分享一些实用的CAD技巧和操作,帮助读者更快速、方便地应用圆弧连接的方法。
这些技巧包括如何调整圆弧的半径和角度,如何精确绘制切线,如何使用CAD软件的绘图工具来实现圆弧连接等。
4. 探讨圆弧连接方法的局限性和适用范围,帮助读者更好地理解在特定情况下何时选择合适的连接方法,并提供可能的替代方案。
通过本文的阅读,读者将能够掌握在CAD软件中使用圆弧进行连接的方法,提高圆的绘制和编辑的效率和准确性。
无论是在工程设计、建筑规划还是其他CAD相关的领域,这些技巧和知识都将帮助读者更好地应用CAD软件进行设计和绘图。
2.正文2.1 圆的相交条件在CAD设计中,当我们需要通过圆弧将相交的两个圆连接起来时,我们首先需要确定这两个圆是否满足相交的条件。
根据几何学的原理,两个圆相交的条件如下:1. 圆心距离:两个圆的圆心之间的距离必须小于两个圆的半径之和,即d < r1 + r2。
如果圆心距离等于两个圆的半径之和,我们称之为外切,如果圆心距离大于两个圆的半径之和,我们称之为相离。
只有当圆心距离小于两个圆的半径之和时,这两个圆才能相交。
2. 半径比较:两个圆的半径必须不相等,即r1 ≠r2。
如果两个圆的半径相等,我们称之为同心圆,此时它们并不相交。
3. 位置关系:如果两个圆的圆心距离小于两个圆的半径之差,即d < r1 - r2 ,我们可以称其中一个圆为另一个圆的内切圆。
如果圆心距离等于两个圆的半径之差,即d = r1 - r2 ,我们称之为内切。
只有当圆心距离大于两个圆的半径之差时,这两个圆既不相切也不相交。
当两个圆满足以上三个条件时,我们可以通过圆弧将它们相交的部分连接起来。
这种连接方法可以使得设计中的过渡更加平滑,并且能够保持圆的连续性。
需要注意的是,当圆心距离接近两个圆的半径之和时,连接的圆弧可能会非常接近直线。
我们需要合理地选择圆弧的半径,以确保连接的圆弧能够满足美观和设计要求。
总之,圆的相交条件是二维CAD设计中非常重要的一部分。
通过确定两个圆是否满足相交条件,我们可以选择合适的连接方法来连接相交的圆,从而实现设计的需要。
2.2 圆相交圆的连接方法在CAD设计中,当我们需要将多个相交的圆形图形进行连接时,可以使用圆弧来实现平滑的连接效果。
下面将介绍几种常见的圆相交圆的连接方法。
1. 弧段连接法:在两个相交的圆上选择一个交点作为起点,然后使用圆弧工具绘制一段弧线连接两个圆的交点。
这种方法适用于两个圆的相交角度较大或者需要弧线连接的长度较短的情况。
通过调整圆弧的半径和起始角度,可以得到不同半径的连接弧线。
2. 切线连接法:当两个相交的圆的半径差距较小且需要连接的长度较长时,可以使用切线连接法。
首先,在两个圆的交点处绘制圆心连线,然后在两个圆的外切点或内切点处绘制切线,最后使用圆弧工具绘制两个圆弧连接切线的两端。
这种方法可以实现两个圆的连接效果,并且连接部分的曲线更加平滑。
3. 弧段和切线结合法:当两个相交的圆的半径差距较大且需要连接的长度较长时,可以使用弧段和切线结合的方法。
首先,在两个圆的交点处绘制一段圆弧连接两个圆,然后在两个圆的外切点或内切点处绘制切线,最后再使用圆弧工具绘制两个圆弧连接切线的两端。
这种方法可以同时兼顾相交区域和连接部分的曲线效果。
需要注意的是,在选择连接方法时,需要考虑圆的半径、连接长度以及设计要求等因素,以达到理想的设计效果。
此外,在CAD软件中,连接方法的选择也会受到软件工具的限制,因此需要根据具体的软件使用情况进行选择。
总之,圆相交圆的连接方法可以通过使用圆弧工具来实现连接效果。
根据需要可以选择弧段连接法、切线连接法或者弧段和切线结合法。
在实际应用中,应根据具体情况和设计要求选择合适的连接方法,以获得满意的设计效果。
3.结论3.1 总结在本文中,我们讨论了在CAD(计算机辅助设计)中,当两个圆相交时如何使用圆弧进行连接的方法。
首先,我们介绍了圆的相交条件,包括判断相交的几何条件和数学表达式。
接着,我们详细讨论了圆相交圆的连接方法,为读者提供了步骤和技巧。
通过这些方法,我们可以在CAD软件中更加灵活地绘制图形,提高设计的效率和精确度。
总结而言,本文提供了一种基于圆弧连接的方法,用于处理CAD设计中相交圆的情况。
这些方法不仅可以减少图形的复杂性,还可以提高设计的可读性和美观度。
将来的研究可以进一步探索如何在不同情况下应用这些方法,并开发更高级的技术,以满足设计师在实践中的需求。
通过不断的学习和实践,我们可以不断提升CAD设计的水平和质量。
3.2 研究展望在本文中,我们介绍了一种新的方法来连接相交的圆,即使用圆弧连接的方法。
通过这种方法,我们可以有效地解决相交圆之间的连接问题,并且能够使得连接后的图形更加美观和精确。
然而,本文只是介绍了一种基本的圆弧连接方法,并没有对其进行进一步的探讨和优化。
因此,我们还有许多潜在的研究方向可以继续深入探讨。
首先,我们可以进一步研究圆相交的条件,以扩展我们现有的知识。
目前,我们只考虑了两个圆的相交情况,但实际上,在CAD设计中,可能会遇到多个圆相交的情况。
因此,我们可以研究多个相交圆之间的连接方法,以提供更全面的解决方案。
其次,我们可以探索不同的圆弧连接方法,以满足不同的设计需求。
目前我们使用的是简单的四分之一个圆弧连接方式,但是在实际应用中,我们可能需要更复杂的连接方式来满足特定的设计要求。
因此,我们可以研究更多的圆弧连接方法,并根据具体需求进行选择和优化。
此外,我们还可以研究圆弧连接方法在其他图形连接中的应用。
虽然本文主要讨论了圆相交的连接问题,但是类似的方法也可以应用于其他图形的连接中,比如矩形、多边形等。
因此,我们可以进一步研究圆弧连接方法在其他图形连接中的适用性和效果。
最后,我们可以将圆弧连接方法应用于实际的CAD软件中,并进行实际的验证和测试。
目前我们只是在理论层面上介绍了这种方法,实际上在软件中实现这种功能还需要考虑诸多因素,比如计算效率、界面友好性等。
因此,我们可以将这种方法应用于实际的CAD软件中,并通过用户反馈和实际测试来评估和改进这种方法。
总之,通过进一步研究和探索,我们可以不断完善和优化圆弧连接方法,并将其应用于更广泛的领域中,为CAD设计提供更高效、精确和美观的解决方案。
相信随着我们的努力和研究,圆弧连接方法将在CAD设计中发挥更大的作用,并得到更广泛的应用。
