物联产品图标

物联智能家居产品图例
图标产品电源需求数量图标产品电源需求数量无线云智能锁4节AA电池无线网关12V DC
无线可燃气泄露探测器220V 无线中继器220V
物联网自动机械手220V 无线自动开窗器220V
云红外入侵探测器3节AA电池或12V DC 无线智能安全插座（墙面型）220 V
无线自动开窗器220V无线调光开关（1键）220V
无线烟雾（火警）探测器1节CR2电池无线场景开关220V
无线温度湿度传感器 2 节 AA电池无线墙面开关(1键)220V
无线光照传感器 2 节 AA电池无线墙面开关(2键)220V
无线物联网智能家居摄像机12V DC 无线墙面开关(3键)220V
无线空气质量探测器220V无线红外转发器2节AA电池
无线门、窗磁感应器3V CR14250电池无线自动窗帘220V
无线智能浇灌阀4节AA电池无线智能紧急按钮3V CR2450电池。

独立式光电感烟火灾探测报警器

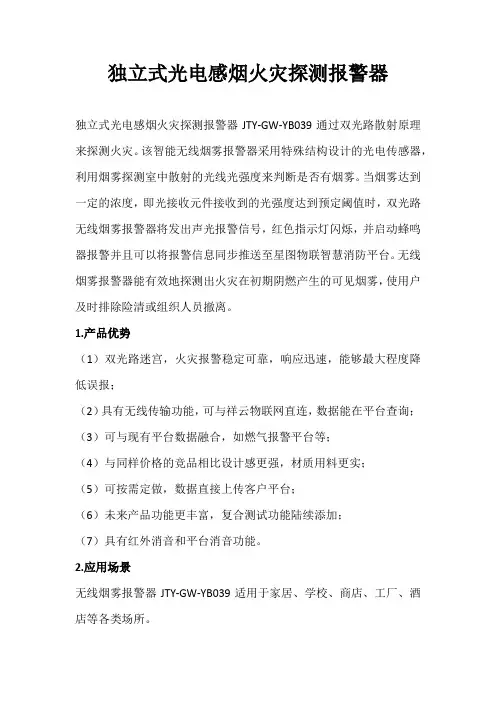

独立式光电感烟火灾探测报警器
独立式光电感烟火灾探测报警器JTY-GW-YB039通过双光路散射原理来探测火灾。

该智能无线烟雾报警器采用特殊结构设计的光电传感器，利用烟雾探测室中散射的光线光强度来判断是否有烟雾。

当烟雾达到一定的浓度，即光接收元件接收到的光强度达到预定阈值时，双光路无线烟雾报警器将发出声光报警信号，红色指示灯闪烁，并启动蜂鸣器报警并且可以将报警信息同步推送至星图物联智慧消防平台。

无线烟雾报警器能有效地探测出火灾在初期阴燃产生的可见烟雾，使用户及时排除险清或组织人员撤离。

1.产品优势
（1）双光路迷宫，火灾报警稳定可靠，响应迅速，能够最大程度降低误报；
（2）具有无线传输功能，可与祥云物联网直连，数据能在平台查询；（3）可与现有平台数据融合，如燃气报警平台等；
（4）与同样价格的竞品相比设计感更强，材质用料更实；
（5）可按需定做，数据直接上传客户平台；
（6）未来产品功能更丰富，复合测试功能陆续添加；
（7）具有红外消音和平台消音功能。

2.应用场景
无线烟雾报警器JTY-GW-YB039适用于家居、学校、商店、工厂、酒店等各类场所。

3.技术参数。

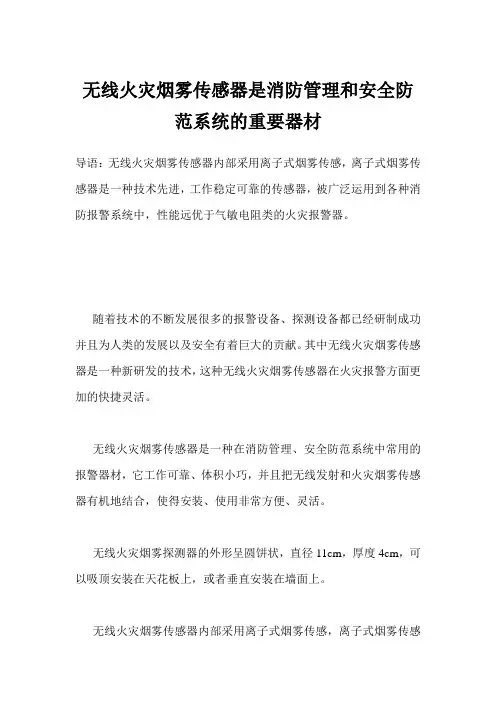

无线火灾烟雾传感器是消防管理和安全防范系统的重要器材

无线火灾烟雾传感器是消防管理和安全防范系统的重要器材导语：无线火灾烟雾传感器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

随着技术的不断发展很多的报警设备、探测设备都已经研制成功并且为人类的发展以及安全有着巨大的贡献。

其中无线火灾烟雾传感器是一种新研发的技术，这种无线火灾烟雾传感器在火灾报警方面更加的快捷灵活。

无线火灾烟雾传感器是一种在消防管理、安全防范系统中常用的报警器材，它工作可靠、体积小巧，并且把无线发射和火灾烟雾传感器有机地结合，使得安装、使用非常方便、灵活。

无线火灾烟雾探测器的外形呈圆饼状，直径11cm，厚度4cm，可以吸顶安装在天花板上，或者垂直安装在墙面上。

无线火灾烟雾传感器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。

无线火灾烟雾传感器背后有专用的卡口可以方便地固定在墙体或者天花板上，它内部使用一节9伏层叠电池供电，工作在警戒状态时工作电流小于10微安，报警发射时工作电流为10--30毫安。

在工作状态中，工作指示灯每隔60秒闪烁一次，表示传感器工作正常，当探测到初期明火或者烟雾达到一定浓度时，传感器的报警蜂鸣器立即发出90分贝的连续报警，工作指示灯也变成快速连续闪烁，同时无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。

无线发射器的报警距离在空旷地可以达到200米，在有阻挡的普通家庭环境中可以达到20米，建议在安装时多次测试，以确保传输距离稳定可靠。

房间内每25--40平方米应装一个烟雾传感器，重要设备上方0.5--2.5米处安装，出现异常情况报警更及时。

烟雾探测器 AJ-760, AJ-761, AJ-762, AJ-763,AJ-765 使用说明书

按下按钮2秒钟，闹钟会发出响亮的响声。一旦松开测试按钮，警报可能会停止。
注意：如果测试功能在完成上面提到的步骤之后不能正常运行，则更换或返回警报。
危险：如果报警喇叭响起，并且未对烟雾报警器进行测试，则烟雾报警器可能感应到了烟雾。
听到报警声时需留意并立刻采取行动。
维修与清洁 Maintenance and cleaning
11.2 如果烟雾未到达警报值，则烟雾警报器无法检测到火灾。烟囱或墙壁，屋顶或隔闭门另一侧的火灾可能无法到达
卧室或睡眠区域 - 特别是如果卧室或睡眠区的门在夜间关闭。
11.3 在火灾本身造成损坏，伤害或死亡之前，烟雾报警器可能没有时间报警，因为某些火灾产生的烟雾可能无法立即到达探测器。
这方面的例子包括在床上吸烟的人，玩火柴的孩子，或因泄漏的气体导致的的猛烈爆炸引起的火灾。
零件名称
数量
烟雾探测器
1个
安装支架
1个
螺丝ห้องสมุดไป่ตู้
2个
定位螺塞
2个
说明书
1张
探测器
参数 Parameters
产品名称工作电源待机电流报警工作电流低压阀值产品寿命报警方式报警声强防火等级产品尺寸
安装支架
独立式光电烟雾探测器 DC3V <12uA ＜35mA 2.4V 10年 LED&蜂鸣器 >85dB V-0 Φ110mm×H42mm
烟雾探测器使用说明书
Smoke Alarrn User’s Guide 型号：AJ-760, AJ-761, AJ-762，AJ-763，AJ-765
为方便起见，请写下以下详细信息烟雾探测器型号：生产日期编码采购地点采购日期
重要！请仔细阅读并保留此说明书

星纵物联 GS524N 独立式光电感烟火灾探测报警器用户手册说明书

独立式光电感烟火灾探测报警器GS524N用户手册安全须知感谢您使用星纵物联独立式光电感烟火灾探测报警器，使用产品前请务必仔细阅读本说明书，并按照所提供的有关操作步骤进行，避免因误操作而损坏本机或发生其他意外。

请妥善保管本手册，以便日后需要时使用。

厦门星纵物联科技有限公司秉承全面品管、持续改善的原则，以科技创新、客户满意为目标，不断致力于产品改进、提高产品性能，公司保留本产品改进但不通知客户的权利。

在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。

本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求时，当产品质量低于技术指标，可凭保修单享受免费维修。

因违反操作规定和要求而造成的损坏、非我司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我司将进行收费维修。

如果用户不按照使用说明书的操作步骤操作本产品，并且擅自安装、私拆、更换产品零部件，由此产生的责任由用户自己承担。

非专业人员请勿开盖！如果您对我们提供的产品和服务有任何疑问或不满（包括产品技术、质量、安装维修、服务态度、收费标准等问题），请您及时联络我们，我们将会对您的意见妥善处理。

产品符合性声明GS524N符合CCC基本要求和其他相关规定，执行GB20517-2006标准。

如需帮助，请联系星纵物联技术支持:邮箱：*********************电话:************传真:************总部地址：厦门市集美区软件园三期C09栋深圳：深圳市南山区高新南一道TCL大厦A709日期版本描述2022.6.30V1.0第一版目录一、产品简介 (5)1.1产品介绍 (5)1.2产品亮点 (5)二、产品结构介绍 (5)2.1包装清单 (5)2.2外观概览 (6)2.3产品尺寸（mm） (6)三、产品功能状态 (7)四、产品自检测试 (8)五、安装说明 (9)5.1安装位置 (9)5.2安装步骤 (10)5.3安装方法 (11)六、保养及清洁 (11)七、故障排除 (12)八、设备入网 (12)8.1入网准备 (12)8.2入网配置 (13)九、通信协议 (16)9.1上行数据 (16)9.2下行数据 (17)一、产品简介1.1产品介绍GS524N是一款具备声光报警功能的LoRaWAN®无线烟雾探测报警器。

产品配置表格

供电方式待机电流天线类型安装方式材质颜色工作环境温湿度阻燃等级
最大功耗待机功耗检测范围报警值检测气体类型检测方式频宽通信距离材质颜色阻燃等级安装方式
＜25μA
CR2*1
<80mA
>70dB，3m
6
联网输出 /声光显示
PC，白色
UL94 V-2
（AC/DC适配器）
8.3uA
DC 3V DC 3V
电源参数待机电流检测功耗供电方式频宽通信距离材质颜色级光感范围感应精度安装方式
电源参数待机电流供电方式水位高度材质颜色阻燃等级安装方式
AC 110V240V,50/60Hz
待机功耗检测范围检测方式频宽通信距离材质颜色阻燃等级安装方式
Max.3W 水平360°，前后＞180°（手动） 5米内最大支持Micro SD 32G 180° 1个（黑色，白色）、3个（白色）、6个（蓝色）、不限（Plus） Wi-Fi PC+ABS，黑、白、蓝、白色Plus
25W ≤0.3W 300W阻性负载（白炽灯，卤素灯）钢化玻璃、白色 UL94 V-0
DC 3V
待机电流电池类型报警电流报警分贝报警方式材质颜色阻燃等级
6V（4节AA电
待机功耗扭力
池）；DC 5V,1A 材质颜色
阻燃等级
100-240VAC 50/60Hz
100-240VAC 50/60Hz
DC 3V
待机功耗/Max功耗报警分贝材质颜色阻燃等级安装方式
待机功耗 Max 功耗报警分贝材质颜色阻燃等级
SR单头顶发红外转发器_WBPW_I001
SR-ZTPWBPW-I001-01

智安城科技无线烟雾报警器说明书

智安城科技无线烟雾报警器说明书智安城科技无线烟雾报警器说明书一、产品概述智安城科技无线烟雾报警器是一款高品质的家庭安全设备，可以及时响应并发出警报信号，以提醒您家中发生的烟雾情况。

该报警器采用无线通信技术，无需布线，方便快捷。

二、产品特点1. 高灵敏度传感器：能够快速感知到烟雾并及时发出警报信号。

2. 无线通信技术：无需布线，方便安装，并且可以与智能家居系统进行连接。

3. 声光报警：当检测到烟雾时，报警器会同时发出响亮的声音和闪烁的灯光，有效提醒用户。

4. 持久耐用电池：采用高品质电池，具有长时间使用寿命。

三、产品安装步骤1. 找到合适位置：将报警器安装在离地面30cm-45cm的位置，防止误报和防水。

2. 固定底座：使用螺丝将报警器的底座固定在墙壁或天花板上。

3. 安装报警器：将报警器插入到底座上，并确保稳固。

4. 配对设置：按下报警器上的配对按钮，然后按下智能家居系统上的配对按钮进行配对。

四、使用方法1. 开关控制：报警器上有一个开关按钮，用于打开和关闭报警器功能。

2. 测试功能：可以定期进行报警器测试，以确保正常工作。

3. 报警解除：当报警器响起时，可以按下报警器上的解除按钮进行解除。

五、注意事项1. 请按照操作手册正确安装和使用报警器，以确保正常工作。

2. 定期检查电池电量，并及时更换电池。

3. 请将报警器放置在婴儿和儿童无法触及的位置，以避免意外操作。

4. 如果发现报警器有异常情况，请及时联系客服进行处理。

六、售后服务如果您在使用过程中遇到任何问题或有任何意见和建议，请随时联系我们的客服团队，我们将竭诚为您提供解决方案。

捷迅易联YL-102无线烟雾报警器产品说明书

无线烟雾报警器产品型号：YL-102版本：V1.3更新日期：2019-12-20目录一、产品简介 (3)二、报警器规格参数 (4)三、报警器结构尺寸（mm） (5)四、安装方式及注意事项 (5)1、安装说明： (5)2、注意事项: (5)五、报警器功能说明： (5)1、火灾报警功能： (5)2、模拟报警功能： (5)3、更换电池： (6)4、联网功能说明： (6)包装清单 (6)保修指南 (6)一、产品简介光电感烟火灾探测报警器（以下简称：报警器）是一款通过烟雾来探测火灾的报警器，当烟雾产生并达到一定浓度时，报警器将发出声光报警信号，提醒您采取相应措施，有效的保护您和家人的生命及财产安全。

无线数据传输采用LoRa和NB-IoT两种方案：LoRa方案（YL-102L）：基于Semtech的低功耗远距离LoRa扩频无线数传方案Sx1278，具备休眠无线唤醒功能，信号覆盖1km。

NB-IoT方案（YL-102N）：基于MTK高性能NB-IoT芯片，全网通网络制式，适应三大运营商网络，低功耗设计，通过NB基站，数据直接上传到用户云平台。

全电子编码，可通过无线远程编码现场改写，单片机实时采样处理数据、并能保存最近历史数据，跟踪现场情况。

具有温度、湿度、灰尘积累漂移补偿，报警器失效检测功能(故障上报控制器)。

采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。

可LoRa（LoRaWAN）、NB-IoT 等无线通讯技术联网，监测管理，安装、维护方便。

广泛适用于住宅小区，写字楼，商场，酒店，仓库、档案馆、博物馆等监测报警的物联网应用场景。

二、报警器规格参数规格参数LoRa方案NB-IoT方案通讯频率433MHz、490MHz 全网通网络制式通讯距离开阔地视距1km有NB-IoT信号覆盖，无限制供电方式内置高性能一次性锂电池（3.6V）工作电流休眠电流：10uA发送数据时电流：<120mA休眠电流：20uA 联网时电流：<700mA 上报数据时电流：<300mA检测周期3秒，红色指示灯闪烁一下基本功能每三小时上报一次心跳包，报告报警器状态检测有烟雾时，触发蜂鸣器报警连响20秒，同时连续三次上报数据到云平台带自检按键，可模拟检测报警器状态参数设置UART-TTL（Mini-USB接头形式）或无线连接配置壳体材料阻燃ABS (V0)，白色尺寸重量直径90mm，高36mm(带底座)，70g（含电池）安装高度<12m，保护面积：<80平米，使用环境室内，温度-10℃-+55℃，相对湿度95%(40℃士2℃无凝露)执行标准GB4715—2006，型号：JTYJ-GD-01LM/BW具体参考国标GB50116--98《火灾自动报警系统设计规范》中相关规定Φ90mm 37mm三、报警器结构尺寸（mm）四、安装方式及注意事项1、安装说明：1)螺钉安装方式2)将电池装入电池仓，按住消音/自检按钮约1秒确认指示灯红灯闪烁一次，蜂鸣器鸣叫一次。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

本手册由南京物联传感技术有限公司出版，无任何担保。

物联传感随时可能对本手册中的印刷错误、不准确的当前信息进行必要的改进和更改，或对程序或设备进行改进，恕不另行通知。

但是此类更改将编入到本手册的新版本中。

本手册版权归南京物联传感技术有限公司所有。

本手册所涉及产品的版权及商标归南京物联传感技术有限公司所有。

本手册中提到的所有其他产品或服务名称是其各自公司的商标或注册商标。

本产品以其独特的专业性能，广泛应用于智能家居、智慧旅店、智能建筑等系统中。

Ⅱ.功能特点
支持ZigBee HA协议
ZigBee设备类型：中继器
安装不需要任何电缆
兼容wulian报警设备
可固定在室内的任何位置
专利设计、体积小、重量轻、美观大方
智能分析真伪火情
抗干扰能力强，灵敏度高
Ⅲ.功能图示说明
多功能按键
主体绿色LED 灯
红色
LED 灯底座
12V 电源接口
Ⅳ.安装步骤
（一）用两颗螺丝，将本产品的底座固定在合适的位置；
（二）接入12V电源适配器；
（三）将本产品的主体对准底座上的卡槽，顺时针旋转，直到固定。

Ⅴ.使用方法
一、联网设置
1、本产品需要与通信网关配套使用；
2、快击【多功能按键】4次，加入ZigBee网络；
单次快击时间不超过1秒
加入ZigBee网络
后，绿色LED灯
长亮2秒后熄灭
3、加入ZigBee 网络后，设备向网络中的CIE 设置发送登记
（ENROLL ）请求（注：此功能选配）；
4、长按【多功能按键】10秒后，恢复为出厂设置。

登记成功后，绿色
LED 灯快速闪烁3次
绿色LED灯
连续闪烁4次
（恢复出厂设置默认为不加入ZigBee网络）
二、下载软件
（一）、请根据不同的移动智能终端，选择对应的操作软件：
1、Android用户请到“Play 商店”中搜索“wulian”或“智能家居”，选择“智能家居”软件下载；
2、iPhone、iPad用户请到“APP Store”中搜索“wulian”，选择“Smart Home”或“智能家居”下载；
3、用户也可直接登陆官网下载：。

（二）、根据各版本软件提示，进行安装操作；
（三）、安装完成，进入设置与使用阶段；
（四）、根据用户需求，本产品也可支持电脑操作。

三、如何使用
1、本产品须通过相关软件设置后，方可使用；
2、具体操作，请参阅各版本使用说明；
3、当本产品探测到烟雾时，立刻自动发出报警信号到移动智能终端。

同时，主体上的【红色LED灯】快速持续闪烁。

Ⅵ.注意事项
关于安装
初次使用时，请仔细阅读本产品说明书后进行安装。

关于保洁
本产品应安装在干燥清洁的地方，以免内部元器件受潮或其它杂物进入而影响使用效果。

表面沾有灰尘时，用细布擦干即可，不得使用带腐蚀的清洁液及其它化学溶剂。

关于储存
包装成箱的产品，应放在通风、干燥、无腐蚀性气体的地方贮存，堆放高度不能超过十层，仓库温度-10℃～+40℃，湿度≤75%。

关于运输
包装成箱的产品，在避免雨、雪、猛力撞击等直接影响下，可用
任何交通工具运输。

关于售后服务
若本产品发生故障，非专业人员不得打开产品，应送到当地维修点进行维修，或直接与我公司客户服务部联系（服务热线：400-928-9228）。

Ⅶ.产品规格
通信方式IEEE802.15.4（ZigBee）
通信距离100m（可视条件下）
电源12~24V
重量120g
净重量100g
颜色白色
Ⅷ.包装盒内产品
组件数量无线烟雾（火警）探测器1个说明书1本电源线1根电源适配器（选配）1个
Ⅸ.定购信息
货号WLPN1104021
型号WL-FD-A
包装尺寸138 x 118 x 68mm。
