铁路信号复习知识讲稿

铁路信号复习知识讲稿

调度集中系统(CTC)
调度集中系统的定义
调度集中系统是一种用于铁路运输调度的技术。它通过计算机技术实现铁路沿线设备的集中控制和管理,提高运输效 率和行车安全。
调度集中系统的组成
调度集中系统主要由调度中心、通信网络、车站设备等部分组成。调度中心是核心部分,负责全线的运输调度;通信 网络用于连接调度中心和车站设备;车站设备包括计算机、控制台等,用于接收和执行调度中心的指令。
验收总结
维修完成后进行验 收,总结经验教训, 优化维护流程。
05
铁路信号的发展趋势与展望
铁路信号技术的发展趋势
数字化
随着信息技术的发展,铁路信号系统正逐 步实现数字化,利用数字信号处理技术提
高信号传输的可靠性和稳定性。
网络化
借助通信网络技术,实现铁路信号系统的 互联互通,提高信号传输的实时性和覆盖
详细描述
有线传输是通过电缆、光缆等有线介质传输信号,具有传输 稳定、可靠性高的优点,但需要铺设电缆等设施,成本较高 。无线传输是通过无线电波传输信号,具有灵活方便、无需 铺设电缆等优点,但易受到干扰和影响。
02
铁路信号设备
信号机
信号机是铁路信号系统中的重要组成 部分,用于指示列车运行的方向和进 路,保障列车运行安全。
信号机的颜色主要有红、黄、绿、蓝、 白等,不同的颜色代表不同的指示意 义。
信号机按用途可分为进站、出站、通 过、预告、遮断、防护、驼峰、复示 等信号机。
信号机的基本结构包括信号机构、信 号灯具、座体和梯子等部分。
轨道电路
轨道电路是利用铁路线路的钢 轨作为导体,传输信号电流, 以检测轨道上的列车运行情况 和实现列车控制的重要设备。
列车控制系统的功能
列车控制系统的主要功能是控制列车的速度和间隔,防止列车超速、追尾等事故的发生。 同时,它还可以提供列车运行信息,提高列车的运行效率和旅客的舒适度。

铁路信号基础优秀课件

铁路信号基础优秀课件

外部防护用防雷元件宜安装在线路终端。安装应牢固可靠,便于检测,集中
•4 安装
•.
二、防雷元件
1、金属陶瓷放电管
(1)金属陶瓷二极放电管 正常情况下不导电,出现过电压时电极间很快被击穿,过电压消失后立 即恢复,但其在两线间容易产生横向冲击电压。 (2)金属陶瓷三极放电管 良好的对称性能,冲击放电电压低、通流容量大、遮光性能好、极间电 容小、绝缘电阻高。
•1
7
•.
防雷变压器系列产品在保证原变压器系列产品电气的基础上,
着重于提高变压器本身的抗雷击能力,通过采取特殊设计和特殊工 艺,大大降低了转移系数,保护了变压器非线路侧的设备,将变压 器的防雷性能提高了一个新的高度。
采用R型铁芯:R型铁芯具有电气特性好,频率范围宽(25HZ-1000HZ
内皆可通用),铁损小、漏磁少、无噪音、重量轻和升温低等特点,属
不同雷电活动地区,应采取相应的防雷措施。
(2)信号设备雷电防护的原则
防雷装置和被防护设备之间绝缘应匹配,将雷电感应电压限制到被保护的冲 击耐压水平以下。正常情况下,防雷装置不应影响被防护设备的工作,受雷 电干扰时,应保证信号设备不得错误动作。
采用多级防护时,各级防护元件应配置合理
(3)信号设备防雷元件的安装和设备的要求
•5
•.
R-250TA型结构图:
•6
•.
实物图:
•7
•.
(3)放电管的型号。如:“R----220TA” (4)主要电气参数 直流点火电压:使放电管击穿时的电压 标称直流点火电压:厂家标定的规格值。 (5)放电管的选用。U直流点火电压≈2.5U (6)续流及其切断 放电介质得不到恢复,线路电流一直流过放电管,称为续流。 串联电阻或压Biblioteka 电阻器进行切断。•22

铁路信号讲义全

铁路信号讲义全

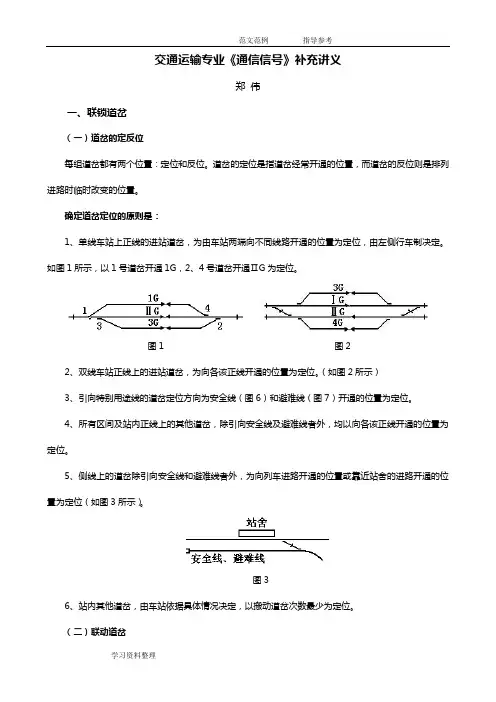

交通运输专业《通信信号》补充讲义郑伟一、联锁道岔(一)道岔的定反位每组道岔都有两个位置:定位和反位。

道岔的定位是指道岔经常开通的位置,而道岔的反位则是排列进路时临时改变的位置。

确定道岔定位的原则是:1、单线车站上正线的进站道岔,为由车站两端向不同线路开通的位置为定位,由左侧行车制决定。

如图1所示,以1号道岔开通1G,2、4号道岔开通ⅡG为定位。

图1 图22、双线车站正线上的进站道岔,为向各该正线开通的位置为定位。

(如图2所示)3、引向特别用途线的道岔定位方向为安全线(图6)和避难线(图7)开通的位置为定位。

4、所有区间及站内正线上的其他道岔,除引向安全线及避难线者外,均以向各该正线开通的位置为定位。

5、侧线上的道岔除引向安全线和避难线者外,为向列车进路开通的位置或靠近站舍的进路开通的位置为定位(如图3所示)。

图36、站内其他道岔,由车站依据具体情况决定,以搬动道岔次数最少为定位。

(二)联动道岔排列进路时,几组道岔要定位都要在定位,要反位则都要在反位,这些道岔称为联动道岔。

例如:渡线两端的道岔。

举例站场的1号和3号道岔是联动道岔,记为1/3,它们必须同时转换,否则不能保证安全。

(三)防护道岔和带动道岔1、防护道岔:为了防止侧面冲突,有时需要将不在所排进路上的道岔处于防护位置并予以锁闭,这种道岔称为防护道岔。

(1)如图4所示,排列D3至D9的进路,尽管1号道岔不在该进路上,但仍然要求1号道岔锁闭在反位。

为的是防止1号道岔在定位时,一旦下行列车在长大下坡道运行失控而冒进下行进站信号机,在5号道岔处造成侧面冲突。

图4 图5(2)又如图5所示,下行经3/5号道岔反位接车时,1号道岔不在该进路上,专用线方面也无长大下坡道,但因1号道岔是引向专用线的道岔,应使其锁闭在定位,开通安全线方向,以免专用线方面调车车列闯入D1信号机在5号道岔处造成侧面冲突。

(3)经由交叉渡线的一组双动道岔反位排列进路时,应使与其交叉的另一组双动道岔防护在定位。

铁路信号复习PPT课件

铁路信号复习PPT课件

02
铁路信号基础设备
信号机
信号机的种类
按照不同的分类标准,信号机可以分为不同的类型。例如,按照显示方式可以分为色灯信 号机和臂板信号机;按照用途可以分为进站信号机、出站信号机、通过信号机等。
信号机的作用
信号机是铁路信号系统中的重要组成部分,主要作用是指挥列车运行,保证列车运行安全 和提高铁路运输效率。
中国国家铁路集团有限公司(中国铁路总公 司)制定的中国铁路信号安全标准,适用于 中国境内的铁路信号系统的建设和运营。
欧洲铁路信号安全标准
欧洲铁路联盟(ERA)制定的欧洲铁 路信号安全标准,适用于欧洲各国铁 路信号系统的建设和运营。
铁路信号设备的可靠性分析
可靠性评估方法
采用概率论和数理统计方法,对 铁路信号设备进行可靠性评估, 包括设备的故障率、平均无故障
铁路信号复习ppt课件
目录
• 铁路信号概述 • 铁路信号基础设备 • 铁路信号控制原理 • 铁路信号设备维护与故障处理 • 铁路信号安全与可靠性
01
铁路信号概述
铁路信号的定义与作用
定义
铁路信号是铁路运输系统中的一种设 备或系统,用于指示列车运行的条件 、命令或状态。
作用
铁路信号是保障列车安全、高效运行 的关键设备,能够指示列车运行方向 、速度限制、停车要求等信息,同时 也能提供列车之间的通信和协调。
初步诊断
通过观察和测试初步判 断故障原因。
深入检测
使用专业工具和仪器进 行深入检测,精确确定
故障部位。
修复故障
根据故障类型采取相应 的修复措施,如更换部
件、调整参数等。
测试验证
修复后对设备进行测试 验证,确保故障完全排
除。
铁路信号设备故障案例分析

铁路信号和通信设备专题培训课件

铁路信号和通信设备专题培训课件

冯建设
装设在信号桥或信号托架上的信号机,可设置 于线路左侧,也可设于所属线路的中心线上方。
若因曲线、隧道、桥梁等影响潦望信号,在保证司机不
误认信号的条件下,经铁路局批准,也可设在线路右侧。
2024/10/9
冯建设
二、各种信号机:
2024/10/9
冯建设
1 3
2024/10/9
1、进站信号机
• 进站信号机用于防护车 站,指示列车可否进站 以及进站时的运行条件。 它设在距车站最外方进 站道岔尖轨尖端或警冲 标(顺向道岔)不少于 50米的地方。
—表示道岔开通
侧向(如第168图
B)。
B
冯建设
2024/10/9
进路表示器

进路表示器指示出
站列车运行方向的表示
器。出站信号机有两个
及以上的运行方向,而
信号显示不能分别表示
进路方向时,应在信号 机上装设进路表示器。

进路表示器在主体
信号机开放后才能点灯,
用于区别进路开通方向,
不能独立构成信号显示。
2024/10/9
冯建设
电气集中联锁
• 6502电气集中设备分 • 室内: • 控制台、电源屏、继电器组合及组合架。 • 室外: • 信号机、轨道电路、电动转辙机。
2024/10/9
冯建设
2024/10/9
冯建设
控制台作用:控制和监督。
2024/10/9
冯建设
电源屏
• 两路电源 大站电源屏采用PD1—15型。
2024/10/9
冯建设
2024/10/9
继电器组合及组合架
冯建设
ZD6型
S700K型
作用:

铁路运营基础第一章铁路信号PPT课件

铁路运营基础第一章铁路信号PPT课件
道岔与转辙机的作用
道岔与转辙机的主要作用是实现列车的变轨行驶,保证列车的安全和高效运行。通过道岔与转辙机的转换,列车可以 从一条轨道转入另一条轨道,实现列车的分流和合流。
道岔与转辙机的维护与管理
的检查、保养、 维修和更换等,同时还需要对相关人员进行培训和管理,确保设备的正常运行和使用安全。
列车超速防护系统
采用列车控制系统和车载设备,实时监测列车的运行速度,当列车 超速时,系统会发出警告或制动指令,确保列车运行安全。
轨道电路超速防护
利用轨道电路传输列车速度信息,控制列车运行速度,防止列车超 速运行。
无线通信超速防护
利用无线通信技术传输列车速度和位置信息,实现列车间的信息共享 和速度控制,提高列车运行安全性和效率。
https://
闭塞技术
区间闭塞
通过区间信号机、轨道电路等设 备,控制列车在区间内的运行, 保证同一区间内不会有对向列车
运行。
自动闭塞
利用轨道电路、应答器等设备, 自动检测列车的运行位置和速度, 控制列车运行间隔和速度,提高
区间通过能力。
半自动闭塞
通过人工控制或半自动控制的方 式,保证列车在区间内的运行安
全。
列车超速防护技术
经验教训
加强信号设备的日常维护和保 养,及时发现并处理潜在故障
,提高设备可靠性。
案例二:某高速铁路的列车自动控制系统应用
应用背景
技术方案
某高速铁路为了提高列车运行效率和安全 性,采用了列车自动控制系统。
采用基于通信的列车控制系统(CBTC),实 现列车与地面设备的实时信息交换,控制列 车运行速度和间隔。
应答器与查询器
01 02 03
应答器与查询器的种类
应答器与查询器是铁路信号系统中用于传输信息和数据的 设备。根据不同的用途和功能,应答器与查询器可以分为 不同的类型,如固定应答器和可编程应答器、有源查询器 和无源查询器等。

《铁路信号》课件

《铁路信号》课件

1
红灯
表示停止,列车必须完全停下。
ቤተ መጻሕፍቲ ባይዱ
2
绿灯
表示行驶,列车可以按照正常速度行驶。
3
黄灯
表示警告,列车应减速并准备停下。
铁路信号的组成和构成
信号灯
灯光信号是铁路信号系统的主要组成部分,负责向 驾驶员发出指示。
轨道电路
铁路上的电子设备,用于检测轨道上是否有车辆, 并将信息传递给信号系统。
联锁系统
用于确保列车信号按照正确的顺序和时机发出的控 制系统。
《铁路信号》PPT课件
本课件将介绍铁路信号的重要性以及其在铁路运输中的作用。我们将探讨不 同类型的信号,以及它们的意义和指示方法。
铁路信号的概述
铁路交通
铁路信号是铁路运输中的关键要素,确保列车间的 安全间隔和行驶方向。
信号塔
信号塔是铁路信号系统的核心,用于发出信号以控 制列车的行驶。
信号旗
在早期铁路时代使用的一种信号方式,用于指示列 车的停止、行驶和警告。
铁路信号的种类
方向信号
用于指示列车行驶方向的信号,包括前进、后 退和转弯。
阻塞信号
用于指示列车前方阻塞情况,包括占用道路或 存在障碍物。
速度信号
用于指示列车应以何种速度行驶,包括限制速 度、正常速度和加速。
警示信号
用于警告列车驾驶员即将进入危险区域,需要 保持警惕和减速行驶。
各种信号的意义和指示方法
3
故障修复
及时修复信号故障,以保持铁路运输的正常运行。
安全事故案例展示
列车相撞事故
信号系统故障导致列车相撞的严重事故,强调了信 号维护的重要性。
脱轨事故
信号失效引发的列车脱轨事故,再次强调了信号系 统的关键作用。

铁路运营基础铁路信号ppt课件

铁路运营基础铁路信号ppt课件
当代的铁路信号除继续发展上述设备外,还将大量发展: 驼峰调车控制系统、列车运行控制系统和列车调度控制系统 等等。
12/30/2023
16
第三节 铁路信号概述
铁路信号有广义的和狭义的两种含义: 广义的铁路信号: 狭义的铁路信号:
铁路信号含义 铁路信号分为:听觉信号;视觉信号;手信号(基本不
再使用);移动信号:(施工、维修临时使用);固定信号 (常用)
12/30/2023
22
第四节 铁路信号的安全性和可靠性
二、信号显示的作用 1、必须反映相应线路的状态(利用相应的检查设备)
1872年,W·鲁滨逊发明了轨道电路(开路式、闭路式)
12/30/2023
23
第四节 铁路信号的安全性和可靠性
2、必须反映危及行车安全的因素 3、能够指示列车的安全运行速度
电子设备的故障-安全要考虑使用故障-安全逻辑。
12/30/2023
26
第四节 铁路信号的安全性和可靠性
四、铁路信号系统的安全性 功能安全:设备正常工作时能保证行车安全 技术安全:设备故障状态仍能导向行车安全
五、铁路信号系统的可靠性 铁路信号系统的可靠性是指铁路信号设备在规定的
时间和环境条件下,完成规定任务的可能性。评价铁路 信号设备可靠性通常以概率来衡量。
12/30/2023
9
第一节 中国铁路运输的发展概况
铁路电务部门的管理体制
包括:运营、科研、设计、工程、工业等部门 运营:生产部门,部→局→段 科研:铁科院通号所,通号公司设计院,局属科研单位,铁
路高校 设计:通号公司设计院、各勘测设计院 工程:通号工程公司、电气化工程局、各工程局的电务工程
公司 工业:各相关 信号厂、电缆厂、设备工厂
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

交通运输专业《通信信号》补充讲义郑伟一、联锁道岔(一)道岔的定反位每组道岔都有两个位置:定位和反位。

道岔的定位是指道岔经常开通的位置,而道岔的反位则是排列进路时临时改变的位置。

确定道岔定位的原则是:1、单线车站上正线的进站道岔,为由车站两端向不同线路开通的位置为定位,由左侧行车制决定。

如图1所示,以1号道岔开通1G,2、4号道岔开通ⅡG为定位。

图1 图22、双线车站正线上的进站道岔,为向各该正线开通的位置为定位。

(如图2所示)3、引向特别用途线的道岔定位方向为安全线(图6)和避难线(图7)开通的位置为定位。

4、所有区间及站内正线上的其他道岔,除引向安全线及避难线者外,均以向各该正线开通的位置为定位。

5、侧线上的道岔除引向安全线和避难线者外,为向列车进路开通的位置或靠近站舍的进路开通的位置为定位(如图3所示)。

图36、站内其他道岔,由车站依据具体情况决定,以搬动道岔次数最少为定位。

(二)联动道岔排列进路时,几组道岔要定位都要在定位,要反位则都要在反位,这些道岔称为联动道岔。

例如:渡线两端的道岔。

举例站场的1号和3号道岔是联动道岔,记为1/3,它们必须同时转换,否则不能保证安全。

(三)防护道岔和带动道岔1、防护道岔:为了防止侧面冲突,有时需要将不在所排进路上的道岔处于防护位置并予以锁闭,这种道岔称为防护道岔。

(1)如图4所示,排列D3至D9的进路,尽管1号道岔不在该进路上,但仍然要求1号道岔锁闭在反位。

为的是防止1号道岔在定位时,一旦下行列车在长大下坡道运行失控而冒进下行进站信号机,在5号道岔处造成侧面冲突。

图4 图5(2)又如图5所示,下行经3/5号道岔反位接车时,1号道岔不在该进路上,专用线方面也无长大下坡道,但因1号道岔是引向专用线的道岔,应使其锁闭在定位,开通安全线方向,以免专用线方面调车车列闯入D1信号机在5号道岔处造成侧面冲突。

(3)经由交叉渡线的一组双动道岔反位排列进路时,应使与其交叉的另一组双动道岔防护在定位。

2、带动道岔:为了满足平行作业的需要,排列进路时还需把某些不在进路上的道岔带动到规定位置,并对其锁闭,这种道岔称为带动道岔。

对防护道岔必须进行联锁条件的检查,防护道岔不在防护位置,进路不能建立。

对带动道岔则无需进行联锁条件检查,能带动到规定位置就带动,带动不到(若它还被锁闭)也不影响进路的建立,它不涉及安全,只是影响效率。

二、安全线和避难线1、安全线:在进站信号机外制动距离内为超过6‰下坡道的车站,应在正线或到发线的接车方向末端设置一段线路,使进站列车停不住时,不致冲入邻线,与邻线上正在接入或正在发出的列车相撞,这段路叫安全线(如图6所示)。

图6 图72、避难线:在陡长下坡道上,为防止失去控制的列车发生冲突或颠覆,应在适当地点设置一段具有反坡的线路,称为避难线(尽头式线路)。

避难线比安全线要长的多(如图7所示)。

三、挤岔当列车顺着岔尖运行,这时道岔位置如果不对,车轮轮缘可以从尖轨与基本轨挤进去。

并推动另一根尖轨靠近基本轨。

挤岔时有可能使道岔和道岔转换器遭到损伤。

四、手摇道岔六步曲1、一看。

看道岔开通位置是否正确,是否需要改变位置;2、二开。

打开盖孔板及钩锁器的锁,拆下钩锁器;3、三摇。

摇道岔转向所需的位置,在听到“咔嚓”的落槽声后停止;4、四确认。

手指尖轨,“尖轨密贴,开通×位”并和另一人共同确认;5、五加锁。

另一人在确认道岔位置开通正确后,用钩锁器锁定道岔尖轨;6、六汇报。

向车站值班员(站控室)汇报道岔开通位置正确。

五、敌对进路(P28)同时行车会危及行车安全的任意两条进路的敌对进路。

1、同一到发线对向的列车进路;(如图1所示)图1 图22、同一到发线对向的接车进路与调车进路;(如图2所示)3、同一咽喉区对向重叠的列车进路;(如图3所示)图3 图44、同一咽喉区对向重叠的调车进路;(如图4所示)5、同一咽喉区对向重叠或顺向重叠的列车进路与调车进路;(如图5、图6所示)图5 (对向重叠)图6(顺向重叠)6、进站信号机外方制动距离内接车方向为超过6‰下坡道,而该下坡道方向的接车线终端没有隔开设备时,该下坡道方向的接车进路与另一咽喉的接车进路、调车进路、非同一到发线顺向的发车进路;(如图7所示){ 规定:下行3股道接车进路与上行咽喉的各条进路之间互为敌对进路。

}图77、防护进路的信号机设置在侵限绝缘处,禁止同时开通的进路。

(如图8所示)图8由于D10处轨道绝缘侵入限界,则SⅢ至D8调车进路与D2至D10、D4至D10调车进路为敌对进路。

因车辆停留在D10信号机前方时,如建立SⅢ至D8或D6至ⅢG调车进路,均会发生侧面冲突事故。

六、轨道电路的分类(P20)5、按有无道岔分:(1)无岔区段轨道电路;(2)道岔区段轨道电路。

①一送多受:一送两受、一送三受。

图:一送两受②死区段:A:概念:死区段是当轨道电路区段的两组钢轨绝缘不能设于同一坐标时,其错开距离间构成死区段。

B:死区段易发生的地点:易发生在道岔区段和弯道上。

C:规定:a)死区段的长度不得大于2.5米;(如图1所示)图1 图2b)两相邻死区段的间隔不得小于18米;(如图2所示)c)与相邻轨道电路的间隔不得小于18米。

(如图3所示)图3D:轮对压上死区段的后果:倘若有轮对在死区段内,轨道电路不会被分路,是非常危险的。

(故应超过各种运用机车车辆的最大轴距)第六章铁路列车调度指挥系统(TDCS)TDCS系统是个全路联网的调度指挥系统,它由部中心TDCS系统,铁路局TDCS系统,车站系统三层机构有机地组成的,它采用数字化、网络化、信息化技术,是对传统调度指挥模式的革命性突破,它极大地减轻了调度员的劳动强度,提高了运输生产的效率。

在TDCS系统基础上建设调度集中,是铁路跨越式发展的必经之路,所以TDCS系统为铁路调度实现现代化打下坚实基础。

TDCS系统的重点在直接指挥车站的路局TDCS系统一层,路局TDCS实现对全路局的行车进行实时、集中、透明指挥,用自动化的手段调整运输方案,通过计算机网络下达行车计划和调度命令,实现自动报点和车次号自动跟踪,改变过去车站值班员用电话向调度员人工报点、调度员用电话向车站下达计划和命令,车站手抄再复诵的落后方式。

列车实际运行图自动绘制,自动过表,车站行车日志自动生成。

这些都大大减轻了行车调度员和车站值班员工作强度。

TDCS工程建成后,优化了运输调度指挥管理手段、提高了调度管理水平和运输效率。

一、系统特点1、调度办公-无纸化行调台延续多年的一张图、一只笔、一把尺、一块像皮的工作模式将被现代化的TDCS行调子系统所替代,调度员通过简单的点击鼠标即可实现运行线的自动铺画,调整,下达阶段计划和调度命令等操作。

列车运行的到发点由系统自动采集,实际运行线自动生成。

每班的运行图可打印输出。

以计算机替代重复、简单的作业环节,减少作业员的工作环节、劳动强度。

2、流程管理-程序化通过详细描述列调工作中的设备、规则、方式、流程等条件,由程序智能控制作业流程,规范作业过程管理。

3、安全检测-智能化强大的防火墙系统和入侵检测系统保证了TDCS系统作为行车设备的高度安全性,防止黑客的非法入侵和病毒的侵入。

4、信息交换-网络化调度员和车站值班员的信息交换全部采用网络传输,替代了原有的电话交流的模式,包括计划的下达,到发点的上报,调度命令的下达等信息,采用电话下达的方式一方面工作强度大,另一方面容易造成误报,错报的情况,网络下达高速,准确,很受调度员欢迎。

以信息和网络技术替代既有的信息采集、交换方式,提高信息交换的效率和质量,提高工作效率。

5、计划调整-自动化针对3小时阶段计划的自动调整,由计算机的自动调整替代调度员人工调整,特别是单线调度区段,极大地减轻了调度员的工作强度,调度员只要把握住几个重点会让策略,进行人工干预,其他工作交给计算机来做就可以了。

通过系统自动调整列车会让计划、智能判别列车运行必须满足的逻辑关系,以一定的方式与车站的信、联设备联结,实现对车站设备的直接自动控制,满足调度集中或半集中的需要。

6、调度指挥-无声化有了TDCS系统,调度员通过计算机网络来下达和获取相关的信息,实现信息的共享,不在依靠电话的联系,您将会看到一个非常安静的调度所,改善了调度人员的工作环境。

7、调度控制-集中化(预留功能)在调度集中区段,TDCS系统可以做到几百公里之外的车站全部由调度所来集中控制,调度员在调度台上便可直接控制车站的连锁设备,进行远程作业,可作到车站的无人值守,配以计算机辅助调度,可以实现按图排路,使整个运输调度工作跨上一个新台阶。

二、列车调度指挥系统(TDCS)铁路TDCS是为了提高现有运输指挥管理手段、提高调度管理水平和运输效率、改善调度指挥人员工作条件的大型综合性系统工程,它覆盖全国铁路,实现全国铁路系统内有关列车运行、数据统计、运行调整及数据资料的数据共享、自动处理与查询。

这一项目的实施将使中国铁路的调度指挥管理达到世界先进水平。

(一)系统结构:调度指挥管理系统包括以下三个层次:第一层铁道部调度指挥中心TDCS系统的核心与各铁路局相连,接收全国铁路系统的各种实时信息与运输数据和资料,监视各铁路局、主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示,并建有全国铁路调度指挥系统数据库。

第二层铁路局调度指挥中心接收各铁路局内的信息与资料,监视主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示,同时显示与铁道部及相临铁路局的信息交换。

第三层基层信息采集系统安装在各车站,用来从信号设备及其它设备上采集有关列车运行位置、列车车次、信号设备状态等相关数据,并将上述数据通过专用通信线路传送到铁路局。

实现运统二、运统三的自动生成。

(二)系统十大功能十大功能之一:列车车次自动跟踪和无线车次自动校核;十大功能之二:实现区段、站间“两个透明”;十大功能之三:调度命令、日班计划通过网络自动下达;十大功能之四:列车运行自动采点;十大功能之五:行车日志自动生成;十大功能之六:列车实际运行图自动生成;十大功能之七:列车运行方案实时调整和网络下达;十大功能之八:分界口透明显示和统计分析;十大功能之九:列车早晚点自动计算与部分运输指标自动统计;十大功能之十:站场实际状况、列车运行实际状况历史再现。

(三)基层信息采集系统——车站TDCS系统1、概述车站作为基层信息采集系统是整个TDCS系统得以实现的基础。

车站TDCS系统由分机和站机两部分组成。

车站分机主要负责信息的采集和传送等工作。

车站分机是TDCS系统的信息来源,如果车站分机出故障,不仅仅使该车站没有信息显示,影响该站TDCS系统的正常运行,TDCS功能如车次号跟踪、接受调度命令等都不能正常运行,对行车运输指挥造成直接影响。
