风机盘管学习知识要点
风机盘管接线方法、故障和安装攻略，全在这里了~~
风机盘管接线方法、故障和安装攻略，全在这里了~~一、风机盘管分类与特点介绍风机盘管是水系统中央空调末端设备，用于舒适性空调使用。
主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。
水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。
风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
按结构形式分：立式、卧式、壁挂式、卡式等；按安装方式分：明装和暗装；按进水方式分：左式和右式。
壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。
立式卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。
国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。
低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0；对不带风口和过滤器的机组，出口静压为12pa；高静压机组在额定风量时的出口静压不小于30pa。
原理及安装1、风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。
2、风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。
简单控制：使用三速开关直接手动控制风机的三速转换与启停。
温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。
或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。
接管图二、常见问题及解决方法1、空调风口没风故障处理：1.1、检查三速开关是否损坏；用电笔测量温控开关输入端及输出断是否有电，如果判断是温控开关损坏进行更换或者维修。
1.2、检查电机运转速度是否正常。

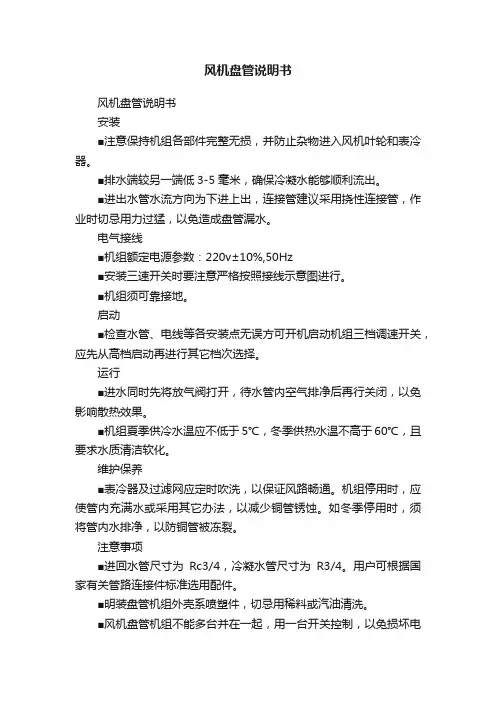

风机盘管说明书
风机盘管说明书
风机盘管说明书
安装
■注意保持机组各部件完整无损，并防止杂物进入风机叶轮和表冷器。
■排水端较另一端低3-5毫米，确保冷凝水能够顺利流出。
■进出水管水流方向为下进上出，连接管建议采用挠性连接管，作业时切忌用力过猛，以免造成盘管漏水。
电气接线
■机组额定电源参数：220v±10%,50Hz
■安装三速开关时要注意严格按照接线示意图进行。
■机组须可靠接地。
启动
■检查水管、电线等各安装点无误方可开机启动机组三档调速开关，应先从高档启动再进行其它档次选择。
运行
■进水同时先将放气阀打开，待水管内空气排净后再行关闭，以免影响散热效果。
■机组夏季供冷水温应不低于5℃，冬季供热水温不高于60℃，且要求水质清洁软化。
维护保养
■表冷器及过滤网应定时吹洗，以保证风路畅通。
机组停用时，应使管内充满水或采用其它办法，以减少铜管锈蚀。
如冬季停用时，须将管内水排净，以防铜管被冻裂。
注意事项
■进回水管尺寸为Rc3/4，冷凝水管尺寸为R3/4。
用户可根据国家有关管路连接件标准选用配件。
■明装盘管机组外壳系喷塑件，切忌用稀料或汽油清洗。
■风机盘管机组不能多台并在一起，用一台开关控制，以免损坏电
机。
风机盘管原理
风机盘管原理风机盘管是一种常见的空调系统设备，广泛应用于办公楼、商场、酒店等大型建筑中。
它的原理是通过风机和蒸发器盘管的组合，实现空气的循环和温度调节。
让我们了解一下风机盘管的主要组成部分。
风机是风机盘管系统的核心部件，它负责将空气吸入并通过盘管进行加热或冷却，再将调整后的空气送出。
而盘管则是连接风机和空气循环的媒介，通过盘管内的冷热介质与空气进行热交换。
风机盘管系统的工作过程可以分为制冷和制热两种模式。
在制冷模式下，系统通过压缩机将制冷剂制冷后送入蒸发器盘管，此时风机吸入室内空气，经过蒸发器盘管的冷却作用，空气的温度得到降低，然后再由风机将冷却后的空气吹出。
而在制热模式下，系统通过换向阀将制冷剂的流向反转，使蒸发器盘管变成冷凝器盘管，此时通过压缩机的工作将制冷剂加热，再通过冷凝器盘管和风机的作用，将空气的温度提高，供暖室内空间。
风机盘管系统的工作原理基于热力学的基本规律，即温度的传递和热量的交换。
通过控制制冷剂的流向和风机的运转，可以实现空气的冷却和加热，进而调节室内温度。
当空调系统需要制冷时，制冷剂会吸收室内空气的热量，通过蒸发器盘管的冷却作用，使空气温度下降；而当需要制热时，制冷剂则会释放热量，通过冷凝器盘管的加热作用，使空气温度升高。
除了基本的制冷和制热功能，风机盘管系统还具备其他一些特点。
首先是空气循环的作用，通过风机的运转，将室内空气循环起来，保证空气的流通和均匀分布。
其次是温度的精确控制，风机盘管系统可以根据设定的温度要求，通过传感器对系统进行监测和调节，实现室内温度的精确控制。
此外，风机盘管系统还具备节能环保的特点，通过控制制冷剂的流量和风机的运转速度，可以达到节能减排的目的。
风机盘管作为一种常见的空调系统设备，通过风机和蒸发器盘管的组合，实现了空气的循环和温度调节。
其工作原理基于热力学的基本规律，通过控制制冷剂的流向和风机的运转，实现空气的冷却和加热。
风机盘管系统具备空气循环、温度控制和节能环保等特点，为大型建筑提供了舒适的室内环境。

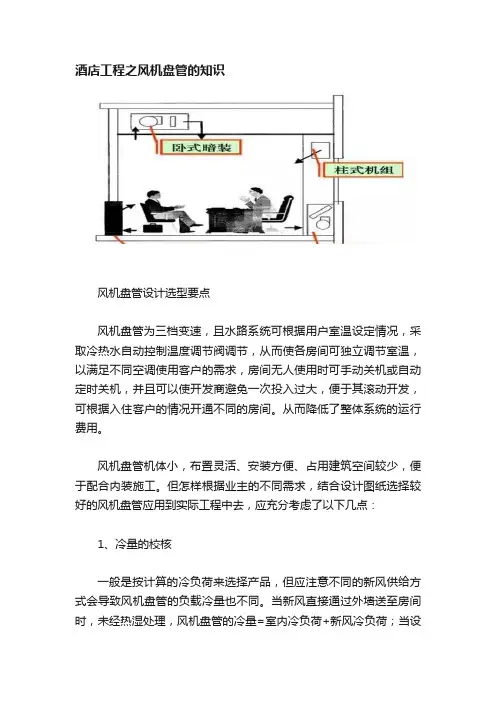

酒店工程之风机盘管的知识
酒店工程之风机盘管的知识风机盘管设计选型要点风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。
从而降低了整体系统的运行费用。
风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。
但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到实际工程中去，应充分考虑了以下几点：1、冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。
当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。
目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。
所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。
所以冷量仅作为选设备的必要条件之一，还应兼顾其它因素。
2、风量校核主要按房间品质要求校核换气次数。
送风温差越小，换气次数越多，则空气品质越好，就越舒适，为什么有的空调房间感受有异味、闷气，就是风量校核没有处理好。
由于风机盘管的名义风量是在不通水，空气进出口压差为零的工况下测定的，故存在一些不切实际的因素，所以实际确定风量是应将这部分理想状态下的风量值扣除，通过经验测算，这部分增补风量应占名义风量的20—30%。
3、送、回风方式送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，也即空调效果的好坏。
合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。
风机盘管操作规程
风机盘管操作规程一、引言风机盘管是一种常见的空调设备，广泛应用于各种建筑物中，如办公楼、商场、医院等。
为了确保风机盘管的正常运行和安全使用，制定本操作规程，以便操作人员能够正确操作和维护风机盘管。
二、安全注意事项1. 操作人员必须经过相关培训，熟悉风机盘管的基本原理、操作方法和安全注意事项。
2. 在操作风机盘管之前，必须确保设备的电源已经切断，并采取相应的安全措施，如断开电源、锁住开关等。
3. 在操作风机盘管时，应穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 在操作风机盘管时，应注意避免触摸电气元件和移动部件，以免发生触电或夹伤等意外事故。
5. 在操作风机盘管时，应遵守相关的操作规程和安全标准，切勿擅自更改设备的参数和设置。
三、风机盘管的操作步骤1. 打开电源：检查电源是否正常，确认电源开关处于关闭状态后，将电源开关切换到打开状态。
2. 设定温度：根据需要，使用控制面板上的温度调节按钮，设定所需的温度值。
3. 选择工作模式：根据需要，使用控制面板上的模式选择按钮，选择所需的工作模式，如制冷、制热、通风等。
4. 设定风速：根据需要，使用控制面板上的风速调节按钮，设定所需的风速，如低速、中速、高速等。
5. 开启风机盘管：按下控制面板上的开关按钮，启动风机盘管，风机盘管开始工作。
6. 监控运行状态：通过控制面板上的显示屏，监控风机盘管的运行状态，如温度、湿度、风速等参数，确保设备正常运行。
7. 定期检查：定期检查风机盘管的运行情况，如检查电源线是否损坏、排水管是否堵塞等，确保设备的正常运行。
8. 关闭风机盘管：在使用完毕后，按下控制面板上的关闭按钮，关闭风机盘管。
四、故障排除1. 若风机盘管无法正常启动，首先检查电源是否正常，确保电源开关处于打开状态。
2. 若风机盘管无法达到设定的温度，检查温度传感器是否正常工作，如需要更换，应联系维修人员进行更换。
3. 若风机盘管的风速不正常，检查风机是否正常运转，如需要清洁或更换风机，应联系维修人员进行处理。
风机盘管空调系统认识实习报告
风机盘管空调系统认识实习报告一、实习目标通过本次实习,了解风机盘管空调系统的工作原理、结构组成和运行特点,掌握系统的安装、调试和维护保养方法,为将来从事相关工作打下坚实基础。
二、风机盘管空调系统概述风机盘管空调系统是一种集中式空调系统,由风机盘管机组、冷冻水系统、冷却水系统、空气处理系统和自控系统等部分组成。
其工作原理是利用冷冻水循环将室内热量吸收,再通过冷却水将热量排至室外,从而实现室内空气的制冷和除湿。
三、风机盘管机组1.结构组成风机盘管机组包括风机、加热盘管、冷却盘管、过滤网、风门等部件。
2.工作原理室内风机将空气吸入机组,经过滤网过滤后,空气分别流经加热盘管和冷却盘管,根据送风温度需求对空气进行加热或冷却处理,然后将处理后的空气送入房间。
四、冷冻水系统1.系统组成冷冻水系统由冷水机组、冷冻泵、冷冻水管路等组成。
2.工作原理冷水机组利用压缩制冷循环原理制冷,将制冷剂冷凝放热,产生低温冷冻水。
冷冻泵将冷冻水输送至各风机盘管机组的冷却盘管,吸收室内热量后回到冷水机组。
五、冷却水系统1.系统组成冷却水系统由冷却塔、冷却水泵和冷却水管路组成。
2.工作原理冷水机组将制冷剂的热量传递给冷却水,冷却水泵将热冷却水输送至冷却塔,在塔内通过水的蒸发和对流散热,形成闭环循环。
六、自控系统自控系统采用计算机控制技术,对各系统设备的启动、停止、切换、调节等参数进行自动控制和监视,确保系统高效、节能、安全运行。
七、实习体会通过本次实习,我对风机盘管空调系统有了全面的认识,了解了系统的整体工作原理和各子系统的功能。
实际操作过程中,也体会到维护保养的重要性,定期检查、清洁各部件,确保系统高效运转。
此外,自控系统的应用让我感受到了自动化控制带来的便利,提高了运行效率。
总之,这次实习不仅巩固了专业知识,也积累了宝贵的实践经验。
风机盘管操作方法
风机盘管操作方法风机盘管，俗称空调盘管，是一种重要的空调末端设备。
常见于办公室、商场、酒店等公共场所，其作用是将空气过滤并冷却或加热后送至室内。
为了使风机盘管能够正常工作，需要正确地进行操作，下面就介绍一下风机盘管的操作方法。
1.开关机方法首先，需要掌握风机盘管的开关机方法。
一般来说，风机盘管的开关机有两种方式，手动和自动。
手动开关机需要使用遥控器或直接操作面板上的开关，而自动开关机则可以通过设置时间来实现。
手动开关机：手动开关机的时候，首先需要确保风机盘管处于正常电源供应状态。
然后使用遥控器或直接操作面板上的开关按钮，将其打开或关闭。
需要注意的是，有些风机盘管的开关按钮可能与显著标志不同，因此需要仔细阅读标识并进行操作。
自动开关机：自动开关机可以使得风机盘管更加智能化。
可以通过设置时间来实现，具体操作方法如下：（1）找到遥控器上的“计时器”按钮。
按下后可以看到设定时间和开机、关机的选项。
（2）使用“+”和“-”按钮来设定时间。
例如，设定开机时间为上午9点，关机时间为下午5点，则需要设置两个时间点分别为9:00和17:00。
（3）设置完毕后，按下“计时器”按钮即可完成设置。
风机盘管会根据设定时间自动开启和关闭。
2.温度调节方法除了开关机外，调节温度也是使用风机盘管的基本操作。
风机盘管一般具有制冷和制热的功能，可以根据实际需要调整温度。
常见的调节方法有两种：手动和自动。
手动调节温度：手动调节温度的方法很简单，只需要使用遥控器或直接操作面板上的温度调节按钮即可。
在制冷模式下，调节为低温，制热模式下，调节为高温。
一般情况下，温度范围在16到30度之间，根据实际需要进行调整即可。
自动调节温度：自动调节温度可以将风机盘管的温度调节更加智能化。
可以通过设置温度上限和下限来实现，具体方法如下：（1）找到遥控器上的“模式”按钮。
按下后可以看到“自动”、“制冷”、“制热”等选项。
（2）选择“自动”模式，并设定好温度上限和下限。
风机盘管入门经典
说明：两管制、四管制
•两管制： 普通风机盘管夏季走冷水制冷，冬季走 热水制热 •四管制：
多用于一些比较豪华场所，可以同时走热水 和冷水，即可以根据需要有的房间制冷，有 的房间取暖
• 按厚度：超薄型、普通型 • 按有无冷凝水泵：普通型、豪华型 • 按机组静压：0Pa、12Pa、30Pa、50Pa、
80Pa （机外静压） • 按照排管数量 ：两排管、三排管 • 按制式：两管制、四管制
说明：两排管、三排管
•风机盘管所说的几排指的是风机盘管 表冷器铜管的排数，一般的二排就是 铜管两排，每排8根，一共16根铜管； 三排就是铜管三排，每排8根，一共24 根铜管。铜管的根数越多，制冷效果 越好。
①新风由新风机组独 立送入房间
③由墙洞引入直接送入 房间
④由墙洞引入 经风 机盘管处理后 送入 房间
半集中式空调系统 ：（风机盘管＋新风机组）
既有对新风的集中处理与输配，又能借设在空调房间的末 端装置（如风机盘管）对室内循环空气作局部处理，兼具前两 种系统特点的系统称为半集中式系统。
控制方式
•简单控制
⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中； ⑵制冷机耗能做功，把冷水中的热量转移到冷却水中； ⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。 空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2
气体污染了环境。
中央空调系统制热运行过程
• 中央空调系统运行的过程实质上是热量转移的过程。 • 中央空调制热时，典型的制热时热量转移过程如下：
主要特点
• 优点：
• 体积小 • 效率高 • 噪音低 • 能耗低 • 机体结构精致，紧凑，坚固耐用，盘管采用
优质镀锌板机壳，冷凝水盘采用模压工艺一 体成型，无焊缝、焊点、符合防火规范的保 温材料整体连接于水盘。
