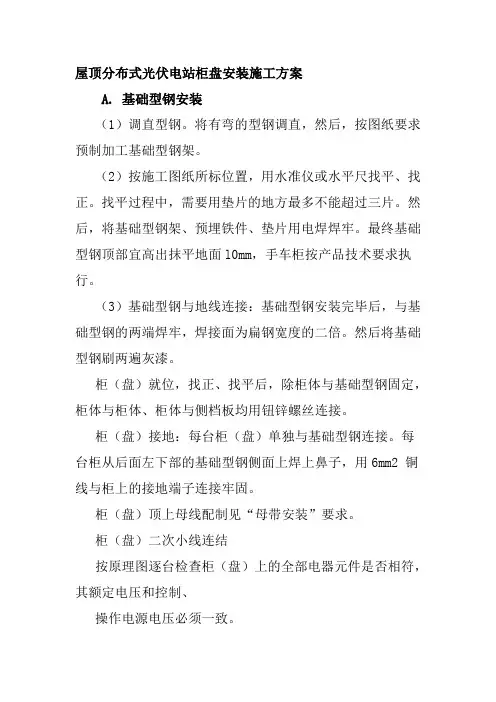

屋顶分布式光伏电站柜盘安装施工方案A. 基础型钢安装（1）调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架。
（2）按施工图纸所标位置，用水准仪或水平尺找平、找正。
找平过程中，需要用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面l0mm，手车柜按产品技术要求执行。
（3）基础型钢与地线连接：基础型钢安装完毕后，与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
柜（盘）就位，找正、找平后，除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用钮锌螺丝连接。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。
每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2 铜线与柜上的接地端子连接牢固。
柜（盘）顶上母线配制见“母带安装”要求。
柜（盘）二次小线连结按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
按图敷设柜与柜之间的控制电缆连接线。
敷设电缆要求见“电缆敷设”。
控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。
多股线应刷锡，不准有断股。
（4）柜（盘）内的设备及接线完整齐全，固定牢靠。
操动部分动作灵活准确。
有两个电源的柜（盘）母线的相序排列一致。
相对排列的柜（盘）母线的相序排列对称，母线色标正确。
盘内母线色标均匀完整；二次接线排列整齐，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。
柜（盘）的引入、引出线路整齐。
无功功率补偿本体柜（SVG ） 柴油发电机预制舱箱式变压器作业（工序）流程图作业流程图(1)开箱检查1)屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。
开箱时需有监理单位人员现场见证。
2)开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求。
屋顶分布式光伏电站设计及施工方案三篇
屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。
地处黄河冲击平原，地势西南高、东北低。
平均坡降约1/7500，海拔高度27.5-49.0米。
属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。
年干燥度为1.7-1.9。
春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。
年平均气温为13.1℃。
全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。
年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。
全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。
光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。
属于太阳能资源三类可利用地区。
结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。
系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。
房屋周围无高大建筑物，在设计时未对此进行阴影分析。
2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。
分布式屋顶光伏电站的全部安装方式
分布式屋顶光伏电站的全部安装方式This manuscript was revised by the office on December 10, 2020.分布式屋顶光伏电站的全部安装方式，都在这了！一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。
根据其大小可分为：独立底座基础和复合底座基础。
在分布式光伏电站中的使用范围：混凝土平面屋顶。
优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。
缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。
1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。
a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。
图1支架与水泥基础基座螺丝连接图2支架连同水泥基础一起浇筑图3支架直接压在混凝土基础凹槽下图4混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。
图5支架与水泥基础基座螺丝固定连接图6支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。
其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。
图7支架与混凝土基础基座螺丝连接图8支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。
适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。
特点：重量轻、成本较低、可靠性高、安装便捷。
由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。
1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。
图9彩钢瓦的安装夹具（夹持）图10彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。
分布式光伏电站施工方案
分布式光伏电站施工方案1.选址与规划首先，需要对施工地点进行选址和规划。
选择位置应寻找具备良好的光照条件、易连通电网的地块或建筑屋顶，避免树木、高层建筑、附近电缆等因素对光伏发电产生阻碍。
并根据地块大小、周边环境等因素进行光伏电站布局规划，确定容量以满足附近用电需求。
2.设计与准备根据选址与规划的结果，进行光伏电站的系统设计。
包括组件选型、组件布局、逆变器参数配置、电缆线路布置等。
同时，需完成工程准备工作，包括租赁设备、购买材料、组织人力等。
3.基础工程建设在施工前，需进行基础工程建设。
包括地面或建筑屋顶的清理、平整，并根据设计要求进行固定基础建设，保证光伏组件的稳定性。
如地面光伏电站，则需进行钢筋混凝土基础的施工。
4.光伏组件安装完成基础工程后，进行光伏组件的安装工作。
根据设计要求，将保存在仓库中的光伏组件安装在事先设计好的支架上，确保其稳定、安全。
5.系统接线与调试光伏组件安装完成后，进行系统的接线与调试。
将光伏组件与逆变器进行电缆连接，确保电流能够正常传输，并进行系统的调试工作，使其运行正常。
6.网络连接完成系统调试后，进行光伏电站与电网的连接工作。
根据当地电力部门的要求，设置电网接入点，确保光伏电站能够正常并网，并进行并网调试。
7.安全与检查完成电网接入后，对整个光伏电站进行安全与检查工作。
检查电站的接地、绝缘、保护装置等是否符合要求，确保工程的质量与安全。
8.运行与维护光伏电站建设完成后，需要进行运行与维护工作。
监测光伏电站的运行情况，包括发电量、系统性能等，并随时进行维护工作，保障光伏电站的正常运行。
以上为分布式光伏电站的施工方案，其中包括选址与规划、设计与准备、基础工程建设、光伏组件安装、系统接线与调试、网络连接、安全与检查以及运行与维护等工作。
通过合理的施工方案，可以确保分布式光伏电站的建设质量与安全，推动清洁能源的发展与利用。
分布式家用光伏电站施工手册
光伏电站施工手册目录第一章太阳能光伏发电系统的概述1.1光伏系统的组成部分1.2光伏系统的类型第二章光伏系统接线2.1光伏组件串并联连接方式2.2 针对逆变器连接组件2.3逆变器连接方式2.4 交流端并网连接第三章支架部分3.1 水泥平面屋顶3.2 彩钢瓦屋面3.3 瓦片斜面屋顶3.4 开阔的地面第四章组件安装4.1 组件按照逆变器分组连接4.2 组件安装注意事项4.3 系统可靠接地4.4 电缆排布第五章系统调试5.1检查系统是否按照规定连接5.2用万用表测量确认正负极并接线调试第六章工程交付6.1 向业主方详细讲解系统使用方法6.1 填写业主回执单6.3工程结束第一章太阳能发电系统的概述1.1光伏系统的组成部分光伏系统由以下重要元素组成：光伏组件：是由光伏电池片制造成薄膜板放置在封装层之间逆变器：将光伏组件产生的直流电源逆变成可并网的交流电源，蓄电池：以化学方式存储直流电（DC）的装置光伏支架：为光伏组件提供支撑定位作用以下是光伏系统的示例图1.2光伏系统的类型光伏系统大体可分为两种类型：并网系统：这类系统的优点在于不用电池蓄能，直接与国家电网相连，不用担心停电的情况离网系统：离网系统需要蓄电池来蓄能，这样的成本相对会高些以下是并网系统和离网系统的示例对比照第二章光伏系统接线3.2 光伏系统的串并联连接方式光伏组件根据要求可以并联也可以串联，也可以串并联混合连接。
例如用4个12V的PV组件设计一个24V的离网系统16个34V的PV组件设计一个由两个串联部分组成的并网系统2.2 针对逆变器型号连接组件各种型号的逆变器可配对的组件数量是一定的，可以根据逆变器的支路数量来分配各组组件的连接数量，如图所示2.3 逆变器连接方式在逆变器的直流输入端与交流输出端需分别加装直流断路器和交流断路器。
如若有多组逆变器需同时连接则每组逆变器的直流端需分别与模组相连，交流端可以并联接人电网，电缆线径要相应加粗2.4 交流端并网连接一般家庭并网部分是由供电公司接人并网，安装单位只需将交流端预留在电表箱，并安装断路开关。
分布式光伏发电项目安装施工方案
分布式光伏发电项目安装施工方案一、施工材料准备措施1、施工材料供应措施为确保实现工程质量达到标准并按时完工的目标，特制定材料供应措施如下：本工程所用的太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏等设备材料，我公司将按合同进度计划提交材料需用计划，并负责购买、验收、运输、保管和试验。
2、材料供应的保证措施(1)工程部负责制定材料需用计划，并负责购买、运输、验收保管工作。
(2)由一名有丰富材料管理经验的工程师并送配多名责任心强的管理人员负责材料管理工作。
(3)根据长期以来与周边专业市场的业务联系，并按照相关质量体系标准，我公司已建立完善的合格分承包商花名册。
当遇到特殊情况，指定的材料供应不能按协议的规格、数量、质量或时间要求提供材料时，在征得承包人许可的前提下，我公司可迅速选择合格分承包商供应材料，避免材料应问题对工期造成延误。
3、主要工程量(1)建筑工程量站区内太阳能电池钢支架基础、干式变压器、配电箱柜等电气设备基础、电缆沟、地沟、穿孔爆破、道路及输电线路等。
(2)安装工程量站区内太阳能电池钢支架安装、干式变压器、配电箱柜等电气设备安装、电缆敷设、电缆终端头、跌落式熔断器、配线、接地极、接地母线、阻燃封堵、防雷接地、避雷器、电杆组立、接入箱、铁丝网围栏、安防监控以及整个系统的调试和并网发电。
2、总体施工方案根据上述工程特性，为保证按质按量完成工程施工义务，我们计划：首先按建设单位设计单位提供的坐标点和控制桩，进行全面测量放线，摸清现场现状，对影响施工的障碍进行标注，并通知业主和设计单位。
进场道路已通，做为运送材料设备的通道。
分区域分段流水施工。
根据工程施工计划安排，各作业队分批进场施工。
1、货物及现场施工安排提前做好货物堆放场地的平整及防盗等工作，货物到达现场后有专人负责货物的统计和堆放和保管工作，做到集中堆放,货物数量清晰，货物质量严格把关。
分布式光伏施工技术要求
分布式光伏施工方法及技术要求（一）光伏板施工（1）施工工序测量放线→混凝土压块安装→光伏组件安装→汇流箱、逆变器等电气设备安装→设备接地→电缆敷设→光伏组件串接线连接→系统调试（2）测量放线1）根据太阳能电池板分格大样图，测出太阳能电池板平面分格；2）质量检验人员应及时对测量放线情况进行检查，并将其查验情况填入记录表。
（3）光伏组件的安装1）工艺流程光伏组件就位→安装螺栓→组件位置对齐→拧紧螺母→串接线连接→检查所有螺栓的拧紧度并作标记。
2）支架底梁安装①混凝土基础的安装，混凝土基础予埋件应竖直安装与砼良好的结合，混凝土基础予埋件应控制在公差允许的范围内，预埋件用电焊把槽钢底框焊接起来。
槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁)和固定块。
如发现前后横梁因运输造成变形，应先将前后横梁校直。
②根据图纸区分前后横梁，以免将其混装。
③将前、后固定块分别安装在前后横梁上,将螺栓紧固。
④支架底梁安装。
将前、后横梁放置于钢支柱或基础上，连接底横梁,并用水平仪将底横梁调平调直，并将底梁与钢支柱（混凝土予埋件）固定。
①调整首末两根电池板固定杆的位置的并将其紧固其②将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。
③以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。
④预紧固所有螺栓。
5）太阳能电池板安装①电池板的进场检验。
I、太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。
II、测量太阳能电池板在阳光下的开路电压,电池板输出端与标识正负应吻合。
电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合电池板贴牌上规定电压值.②电池板安装I、电池板在运输和保管过程中,应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装.II、电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外,并紧固电池板螺栓.安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，螺栓先进性予紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分布式屋顶光伏电站的全部安装方式，都在这了！
一、安装方式：混凝土基础安装
按施工方式可分为：预制水泥基础和直接浇筑基础。
根据其大小可分为：独立底座基础和复合底座基础。
在分布式光伏电站中的使用范围：混凝土平面屋顶。
优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。
缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。
1）独立底座基础
独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。
a.方形柱
方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。
图1 支架与水泥基础基座螺丝连接图2 支架连同水泥基础一起浇筑
图3 支架直接压在混凝土基础凹槽下图4 混凝土直接放置在支架上
b.圆形柱
圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。
图5 支架与水泥基础基座螺丝固定连接
图6 支架连同水泥基础一起浇筑
2）复合底座基础
复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。
其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。
图7 支架与混凝土基础基座螺丝连接
图8 支架连同水泥基础一起浇筑
二、安装方式：夹具安装
材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。
适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。
特点：重量轻、成本较低、可靠性高、安装便捷。
由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。
1）彩钢瓦的安装夹具（夹持）
适用彩钢瓦类型：角驰三型、直立锁边结构。
图9 彩钢瓦的安装夹具（夹持）
图10 彩钢瓦的安装夹具（夹持）
2）马鞍支座
适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。
与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。
图11 粘接
图12 螺栓固定
3）琉璃瓦挂钩固定基础
图13 挂钩用螺栓固定于横梁上
图14 挂钩用膨胀螺栓固定于混凝土楼板上三、支架与屋顶粘接安装
图15 支架直接接入楼板
图16 支架底座用建设胶粘接于屋顶图17 金属支架嵌入式粘接于屋顶
此安装方式主要应用于混凝土斜屋顶和混凝土拱形屋顶。
