模具加工工艺流程
模具加工工艺流程
模具加工工艺流程模具加工是指使用加工设备和工具对钢铁和非金属材料进行切削加工，以制作出模具的过程。
模具加工工艺流程是模具加工的一系列步骤，下面将详细介绍模具加工工艺流程。
1. 设计确认：根据客户的需求和产品要求，设计出模具的结构和尺寸，并与客户进行确认。
确定好模具的设计参数后，就可以开始进行加工工艺的策划。
2. 材料准备：根据设计要求，选取合适的材料作为模具的原材料。
常见的模具材料包括高速钢、合金钢和硬质合金等。
在材料准备过程中，需要进行材料的检验和筛选，确保材料的质量符合要求。
3. 加工准备：在进行实际的模具加工之前，需要进行加工准备工作。
首先需要制定加工方案，确定加工工艺的具体步骤和流程。
然后需要准备加工设备和工具，包括数控机床、铣床、车床、钻床和磨床等。
此外，还需要准备一些辅助工具和夹具，以便进行材料的定位和夹持。
4. 粗加工：在粗加工阶段，主要进行模具的切削和铣削工作。
根据模具的结构和设计要求，使用不同的切削工具和切削参数进行加工。
常见的切削方法包括铣削、车削、钻削和切削等。
在进行粗加工时，需要注意保持加工表面的平整度和粗糙度，以确保切削表面的质量。
5. 精加工：在精加工阶段，主要进行模具的磨削和抛光工作。
磨削可以通过磨床或手工进行，以提高模具的精度和表面质量。
在进行抛光时，可以使用研磨机或抛光机进行，以获得光滑的表面和高光泽度。
6. 零件装配：在模具加工完成后，需要进行零件的装配工作。
根据模具的结构和设计要求，将不同的零件进行拼装和组装。
在装配过程中，需要进行零部件的调整和校正，以保证装配的精度和稳定性。
7. 调试和试模：在模具装配完成后，需要进行调试和试模的工作。
通过调整模具的位置和结构，使其在使用过程中达到最佳的工作效果。
在试模过程中，需要使用一些样品或原料进行试模操作，以评估模具的功能和使用性能。
8. 模具加工完成后，还需要对模具进行保养和维护，以延长其使用寿命和性能。
对于长期使用的模具，还需要定期进行检修和维修工作，以恢复其正常的功能和精度。
模具加工流程
模具加工流程模具加工流程是制造行业中一个非常重要的环节，因为几乎所有的制造都需要使用模具，完成各种零件的加工，以此来保证产品具有高品质和高精度。
本文将详细介绍模具加工流程，从加工工艺、材料选择、加工设备等角度，为您介绍模具加工的全过程。
一、模具加工工艺模具加工通常经历以下几个步骤：1.设计：制作模具之前，需要先进行设计。
设计需要结合产品特点、加工工艺等考虑，绘制出完整的设计图纸，指导之后的制造过程；2.制模：设计完成之后，需要将设计图纸转化为具体的模具。
制造模具时需要考虑材料的选择、模具的尺寸精度、模具的耐用性等因素；3.加工：模具制作完成后，需要进行加工。
加工过程中需要对模具进行精密的切削、钻孔、打磨等处理，以达到设计尺寸和光洁度的要求；4.热处理：对于一些需要耐高温、高压等特殊环境的模具，需要进行热处理，使其拥有更好的耐用性和韧性；5.装配：模具制作完成之后，需要将各个部分装配起来，最终形成一个完整的模具，以备下一次使用。
二、模具加工材料选择模具加工使用的材料种类很多，主要取决于产品所需的性能和使用环境。
钢材是最常用的模具加工材料之一。
它具有高强度、高硬度、高耐磨性等特点，在制造金属产品时表现出色。
除此之外，铝合金、塑料等材料也常用于模具加工中，其特点是轻便、易于加工，并具有良好的耐蚀性和电绝缘性能等。
三、模具加工设备模具加工是一个非常精密的过程，需要使用各种高精度的设备和机械。
下面列举几种常用的模具加工设备：1.数控车床：数控车床是一种自动化加工设备，其加工精度高、效率高，并且可以实现三维加工，方便制造复杂零件。
2.注塑机：注塑机主要用于塑料模具加工，它是一种高速喷射塑料的设备。
注塑机可以控制塑料的温度、压力和流动等参数，以实现模具中完整、高质量的塑料零件的生产。
3.磨床：磨床可以用来处理模具表面，增加光洁度和精度。
同时也可以加工出各种不同形状和角度的刀具，用于进行各种精度加工。
4.电火花机：电火花机主要用于加工硬度极高的材料和复杂的结构，可以从不同方向进行加工。
模具制作工艺流程
模具制作工艺流程
模具制作工艺流程是一个复杂而精密的过程，通常涉及以下主要步骤：
1、设计与审图
设计师根据产品要求进行模具设计，包括确定模具结构、型腔布局、冷却系统等。
审核图纸，确保设计符合产品需求和生产工艺可行性。
2、备料
选择适合的模具钢材或其他材料，按照设计图纸尺寸进行切割下料，为后续加工做准备。
3、粗加工
使用铣床、车床等设备对毛坯料进行初步加工，形成模架的基本形状。
4、热处理
根据模具钢材的特性，进行预热处理（如退火或调质）以改善其机械性能，提高模具的硬度、强度和韧性。
半精加工
经过热处理后，对模具零件进行半精加工，包括模仁（型芯和型腔）的粗加工。
5、电极加工（EDM）
对于复杂形状或者难以通过传统机械方式加工的部分，制作电极并采用电火花线切割（WEDM）或电火花成型（EDM）技术加工出精
细的细节特征。
6、精加工
使用高精度的数控机床（CNC）对模仁及模架进行精加工，确保尺寸精度和表面质量。
7、检验
加工过程中及加工完成后，用三坐标测量机等精密检测工具对模具零件进行尺寸、形位公差以及表面粗糙度的检验，确保达到设计要求。
8、装配
将加工好的各个零部件进行清洗、防锈处理，并按照设计要求进行精确装配，包括嵌入模仁、安装导柱导套、弹簧等组件。
9、试模
装配完成后，在注塑机或压铸机上进行试模，检查模具工作是否正常，产品是否满足品质要求。
10、调试与修整
根据试模结果，可能需要对模具进行微调或修正，以优化产品质量和生产效率。
11、验收与交付
待模具完全合格且稳定产出高质量产品后，进行最终验收并交付给客户投入生产使用。
五金模具加工工艺流程

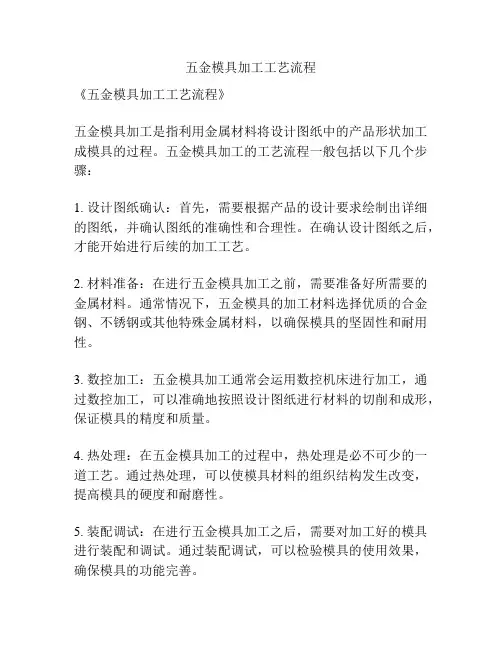

五金模具加工工艺流程
《五金模具加工工艺流程》
五金模具加工是指利用金属材料将设计图纸中的产品形状加工成模具的过程。
五金模具加工的工艺流程一般包括以下几个步骤：
1. 设计图纸确认：首先，需要根据产品的设计要求绘制出详细的图纸，并确认图纸的准确性和合理性。
在确认设计图纸之后，才能开始进行后续的加工工艺。
2. 材料准备：在进行五金模具加工之前，需要准备好所需要的金属材料。
通常情况下，五金模具的加工材料选择优质的合金钢、不锈钢或其他特殊金属材料，以确保模具的坚固性和耐用性。
3. 数控加工：五金模具加工通常会运用数控机床进行加工，通过数控加工，可以准确地按照设计图纸进行材料的切削和成形，保证模具的精度和质量。
4. 热处理：在五金模具加工的过程中，热处理是必不可少的一道工艺。
通过热处理，可以使模具材料的组织结构发生改变，提高模具的硬度和耐磨性。
5. 装配调试：在进行五金模具加工之后，需要对加工好的模具进行装配和调试。
通过装配调试，可以检验模具的使用效果，确保模具的功能完善。
6. 表面处理：最后，通过表面处理工艺，对五金模具进行防锈、喷涂或电镀等处理，提高模具的表面光滑度和坚固性。
综上所述，五金模具加工是一个复杂且精细的加工工艺流程，需要严格按照工艺流程进行操作，以确保加工出高质量的五金模具。
模具生产工艺流程
模具生产工艺流程
模具生产工艺流程是指制作模具的整个过程。
一般包括以下几个步骤：
1. 产品设计与模具设计：根据客户的需求和产品设计图纸，进行模具设计。
包括确定模具的尺寸、形状、结构等。
2. 制作模具零件：按照模具设计图纸，加工制作模具零件。
主要包括车削、铣削、钻孔、磨削等工序。
3. 装配模具零件：根据模具设计要求，将制作好的模具零件进行装配。
这一步一般需要使用一些专用工具和设备，如螺母、螺栓、螺丝刀等。
4. 调试模具：装配完成后，需对模具进行调试。
包括调整模具的合模间隙、喷嘴位置、顶针力度等，确保模具的正常运行和模具产品的质量。
5. 进行模具试产：模具调试完成后，进行小批量生产，以验证模具的性能和质量。
对生产出的产品进行测试，根据测试结果进行调整和改进。
6. 模具审查和修理：对试产出的产品进行审查，检查是否达到设计要求。
同时，对模具在试产过程中出现的问题进行修理与改进。
7. 正式投产：当模具经过试产阶段成功验收后，进入正式生产
阶段。
8. 维护与保养：模具生产过程中，需要定期对模具进行维护与保养，保证模具的正常使用寿命和生产效率。
以上是一般模具生产工艺流程的基本步骤，实际生产中还会根据具体情况进行调整和改进。
五金模具加工工艺流程

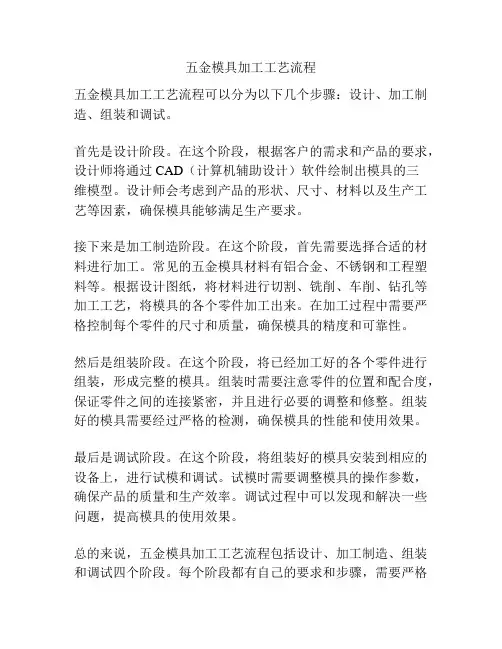

五金模具加工工艺流程
五金模具加工工艺流程可以分为以下几个步骤：设计、加工制造、组装和调试。
首先是设计阶段。
在这个阶段，根据客户的需求和产品的要求，设计师将通过CAD（计算机辅助设计）软件绘制出模具的三
维模型。
设计师会考虑到产品的形状、尺寸、材料以及生产工艺等因素，确保模具能够满足生产要求。
接下来是加工制造阶段。
在这个阶段，首先需要选择合适的材料进行加工。
常见的五金模具材料有铝合金、不锈钢和工程塑料等。
根据设计图纸，将材料进行切割、铣削、车削、钻孔等加工工艺，将模具的各个零件加工出来。
在加工过程中需要严格控制每个零件的尺寸和质量，确保模具的精度和可靠性。
然后是组装阶段。
在这个阶段，将已经加工好的各个零件进行组装，形成完整的模具。
组装时需要注意零件的位置和配合度，保证零件之间的连接紧密，并且进行必要的调整和修整。
组装好的模具需要经过严格的检测，确保模具的性能和使用效果。
最后是调试阶段。
在这个阶段，将组装好的模具安装到相应的设备上，进行试模和调试。
试模时需要调整模具的操作参数，确保产品的质量和生产效率。
调试过程中可以发现和解决一些问题，提高模具的使用效果。
总的来说，五金模具加工工艺流程包括设计、加工制造、组装和调试四个阶段。
每个阶段都有自己的要求和步骤，需要严格
控制质量和进度，确保模具的性能和使用效果。
五金模具加工是一个复杂而又关键的工艺，对于产品的质量和生产效率起着重要的影响。
模具加工工艺及流程
模具加工工艺及流程模具加工工艺及流程模具加工是指设计、制作、组装、加工、试模等一系列工序，最终得到能够生产出理想产品的模具。
模具是现代工业生产过程中不可缺少的生产工具，因此模具加工技术的发展对于提高生产效率、降低成本、保证产品质量等方面都具有重要作用。
下面将介绍模具加工的工艺及流程。
一、设计模具制作的第一步是根据产品的要求进行模具设计。
设计人员需要结合产品的形态特征、使用要求、生产工艺等因素进行综合分析和考虑，制定出合理的模具结构。
设计注意事项：1.要按照零件原理、标准规范进行设计。
2.设计前要对所需材料进行详细的了解和分析，选择合适的材料。
3.在设计过程中要注意加工和使用的方便性，以提高加工效率和降低失败率。
4.设计完成后要结合实际情况仔细斟酌，进行模具设计优化和改进。
二、制模制模是模具加工的主要环节之一，它的精准度和成功率直接关系到整个加工过程的成败。
制模工序包含模具主体加工、零部件加工、元件制作、组装调试等环节。
1. 模具主体加工：模具主体是模具的主体结构，包含了模腔壳体、模心、导柱等。
在模具设计合格后，需要进行主体加工。
2. 零部件加工：零部件主要包括模具底板、卡板、顶板、定位销等，这些零部件需要与主体进行组合而形成完整的模具。
零件加工过程中需要注重加工精度。
3. 元件制作：元件主要包括弹簧、卡簧、顶针、定位圈等，这些元件起到了对模具加工过程中防止伤害和保护作用。
4. 组装调试：在模具中应用到的零件必须进行预装和调试，避免出现安装过程中的不匹配问题，确保模具的高效运行。
三、加工精度控制对模具加工的加工精度进行控制非常重要。
通过引入计算机数控加工技术能够实现更精确的加工精度，提高了模具生产的效率和精度。
加工精度控制主要包括以下几个方面：1. 高精度加工设备的选择和应用：数控机床、电火花加工机、线切割加工机等具有较高加工精度，能够保证模具的高精度加工。
2. 加工刀具的选择：高精度加工刀具精度高，寿命长，性能稳定可靠。
模具加工制作流程
模具加工制作流程一、设计阶段1.根据产品需求和参数，设计师需要绘制产品的三维立体模型和相关的制模图纸。
2.确定模具的型腔结构、尺寸和工艺要求，包括模具的材料、模具的设计寿命等。
3.通过CAD软件制作产品的三维模型，然后进行模型分析和优化，确保模具的结构和功能的可实现性。
4.制作产品的模具图纸，并进行详细的尺寸标注和工艺说明，供加工人员参考。
二、加工准备1.验收和评估模具的设计图纸，确定所需的材料和加工工艺。
2.根据设计图纸的尺寸和要求，制定模具的加工工艺和加工顺序。
3.准备加工所需的材料、刀具和量具等，并进行必要的安全防护措施。
三、加工过程1.根据图纸，进行模具材料的切割和锯割，将材料切割成所需的尺寸。
2.使用数控机床进行加工，根据模具的尺寸和型腔结构，进行车削、铣削、钻孔、线切割等工艺操作，以便将原料加工成合适的模具零件。
3.进行模具部件的加工和组装，包括零件的钳工加工和焊接等。
4.进行模具的加工调试，对模具进行磨削和修正，以提高模具的精度和质量。
5.进行特殊形状和加工难度高的模具零件的加工。
根据不同的加工要求，选择合适的加工工艺，如电火花加工、数控切割等。
四、检验1.对零件进行外观检查，检查零件表面是否有明显的划痕、凹陷或破损。
2.使用测量工具对模具的尺寸进行检测，确保零件的尺寸符合设计图纸的要求。
3.使用适当的设备（如投影仪）进行形状和轮廓的检测，以确保模具的结构和几何形状正确。
4.进行最后的模具检验，并对模具的质量进行评估和验收。
五、试模和调试1.将已制作完成的模具进行组装和安装。
2.调整模具的参数和工作方式，使其适应产品的要求。
3.通过制作测试模具进行试模，测试产品的加工效果和质量。
4.根据试模的结果，对模具进行调整和改进，以提高产品的质量和生产效率。
六、模具维护和保养1.制定模具维护计划，定期对模具进行保养和维修。
2.对模具进行清洁和防锈处理，以延长模具的使用寿命。
3.对模具进行定期检查和维护，修复和更换磨损和损坏的零件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具加工工艺流程
开料：前模料、后模模料、镶件料、行位料、斜顶料；
开框：前模模框、后模模框；
开粗：前模模腔开粗、后模模腔开粗、分模线开粗；
铜公：前模铜公、后模铜公、分模线清角铜公；
线切割：镶件分模线、铜公、斜顶枕位；
电脑锣：精锣分模线、精锣后模模芯；
电火花：前模粗、铜公、公模线清角、后模骨位、枕位；
钻孔、针孔、顶针；
行位、行位压极；
斜顶
复顶针、配顶针；
其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；
省模、抛光、前模、后模骨位；
细水结构、拉杆螺丝拉钩、弹簧
淬火、行位表面氮化；
修模刻字。
模具设计知识
一、设计依据
尺寸精度与其相关尺寸的正确性。
根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：
外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；
功能性塑胶制品，尺寸要求严格；
外观与尺寸都要求很严的塑胶制品，如照相机。
脱模斜度是否合理。
脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；
斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；
是否会影响塑胶制品某部位的强度。
二、设计程序
对塑料制品图及实体（实样）的分析和消化：
a、制品的几何形状；
b、尺寸、公差及设计基准；
c、技术要求；
d、塑料名称、牌号
e、表面要求
型腔数量和型腔排列：
a、制品重量与注射机的注射量；
b、制品的投影面积与注射机的锁模力；
c、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距）
d、制品精度、颜色；
e、制品有无侧轴芯及其处理方法；
f、制品的生产批量；
g、经济效益（每模的生产值）
型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。
三、分型面的确定
不影响外观；
有利于保证产品精度、模具加工，特别是型腔的加工；
有利于浇注系统、排气系统、冷却系统的设计；
有利于开模（分模、脱模）确保在开模时，使制品留于动模一侧；
便于金属嵌块的安排。
四、浇注系统的设计
浇注系统设计包括主流道的选择、分流道截面形状及尺寸的确定、浇口的位置的选择、浇口形式及浇口截面尺寸的确定，当利用点浇口时，为了确保分流道的脱落还应注意脱浇口装置的设计、脱浇装置九章浇口机构。
在设计浇注系统时，首先是选择浇口的位置。
浇口位置选择直接关系到产品成型质量及注射过程的顺利进行，浇口位置的选择应遵循以下原则：
①浇口位置应尽量选择在分型面上，以便于模具加工及使用时浇口的清理；
②浇口位置距型腔各个部位的距离应尽量一致，并使具流程为最短；
③浇口的位置应保证塑料流入型腔时，对型腔中宽畅，厚壁部位，以便于塑料顺利流入；
④浇口位置应开设在塑件截面最厚处；
⑤避免塑料在流下型腔时直冲型腔壁、型芯或嵌件，使塑料能尽快流入到型腔各部位，并避免型芯或嵌件
变形；
⑥尽量避免使制品产生熔接痕，或使其熔接痕产生在制品不重要部位；
⑦浇口位置及其塑料流入方向，应使塑料在流入型腔时，能沿着型腔平行的方向均匀地流入，并有利于型腔内气体的排出；
⑧浇口应设置在制品上最易清除的部位，同时尽可能不影响产品外观。
五、排气系统的设计
排气系统对确保制品成型质量起着至关重要的作用。
a、利用排气槽，排气槽一般设在型腔最后被充满的部位，排气槽的深度因塑料不同而异，基本上是以塑料不产生飞边的所允许的最大间隙来确定，如abs 以泥灰以下赛钢以下。
b、利用型芯镶件推杆等的配合间隙或专用排气塞排气；
c、有时为了防止制品在顶出时造成真空变形，必设气销；
d、有时为了防止制品与模个的真空吸附，而设计防真空吸附元件。
六、冷却系统的设计
冷却系统的设计是一项比较繁锁的工作，即要考虑冷却效果及冷却的均匀性，又要考虑冷却系统对模具整体结构的影响。
冷却系统的排列方式及冷却系统的具体形式；
冷却系统的具体位置及尺寸的确定；
重点部位如动模或镶件的冷却；
侧滑块及侧型芯的冷却；
冷却元件的设计及冷却标准元件的选用；
密封结构设计。
绘模具图
一、当把成品图调进模图时，成品图必须乘缩水。
（模具尺寸=产品尺寸×缩水）必须把成品图mirror（镜射）一次，即模圈里的成品图是反像的（成品是完全对称的除外）在前模，应把不属于前模的线条删除在后模，应把不属于后模的线修删除。
二、成品在模具里应遵循分中的原则，特别是对称的，成品如果不分中，到工场加工时很可能出错。
三、所有枕位之模具，枕位必须避开入水，无法避开时要加水口铁。
四、成品之间12—20mm（特殊情况下，可以作3mm）当入水为潜水时，应有足够的潜水位置，成品至core边15-50mm，成品至core的边距与制品的存度有关，一般制品可参考下。
