振动筛常见故障的分析与处理
?介绍了振动筛在筛分过程中经常出现的几种故障，并针对不同故障提出了不同的解决方法。
???筛分设备是矿山、选矿、选煤、建材、化工等部门所必须的重要设备，其性能好坏直接影响生产能力和技术经济指标，因此掌握一些振动筛常见故障诊断和解决方法在生产实践中是非常必要的。
??1.振动筛常见的故障及处理方法
??
??偏心轮配重不合适，同样会使振动筛振幅失衡；若配重块增加过多，会使振幅超出允许值，这些会造成振动筛连接部位振裂或连接件焊口开裂。
??
??筛框断裂也可能存在筛板薄，解决该问题的最佳办法就是适当加厚侧板，或者对激振器附近的侧板局部增加附板以增强整个筛体的刚性，这样筛框就不容易发颤和断裂。补焊时，焊缝要沿着筛框的纵向，绝对不允许有横向焊缝，否则管梁更易从横向焊缝处断裂。
??
??激振器上偏心轮的作用就是使振动筛产生震动，其质量的大小直接影响振动筛振幅值，偏心轮质量有偏差，在运行时产生的振动力分散，反映在振动筛筛体上，表现为各部位振幅不一致，引起振动筛连接部位振裂或连接件焊口开裂。
??
??安装激振器时，用万向联轴器连接好激振器后，受传动轴扭力影响，会出现对应的偏心轮重垂线与其自然重垂线不重合，导致偏心轮转动不同步，使振动筛各部位振幅不一致，振动筛出现连接部位振裂或连接件焊口开裂。
??莱钢银山前区原料系统中共有两个筛分间，块矿筛分间有TDLS3090型椭圆振动筛一台，XBSFJ185×480-I型悬臂筛网振动筛两台，用于块矿筛分。配料筛分间有ZSJB-18×36机械式振动筛一台，用来配料筛分。在日常生产中经常发生一些故障，但同一故障现象有可能是不同原因引起的，其解决方法也可能不相同。下面就对在生产中经常遇见的一些故障和解决方法做一些介绍。
??
??如减振弹簧失效或筛下物料堆积过多等都会使得减振系统不协调，造成激振器损坏。应定期检查减振弹簧，对失效变形的弹簧要及时更换，更换时尽可能同时更换所有的减振弹簧，并且保证更换前后的各组弹簧刚度一致。
??
??在检修安装过程中激振器间隙如调整不当，会导致激振器与电动机、万向联轴节之间的轴向径向接节以及激振器偏心块的相对位置等产生误差，造成激振器振动过大产生高温，严重影响振动筛的正常工作。安装时2台电动机应尽量选择阻尼相同，停机时间相同的同型号电动机，以保证两电动机同步运转；激振器安装前必须保证2台电动机运转方向相反；电动机与激振器必须在同一垂直平面内等，特别是激振器检修时，一对同时使用的激振器，其配用的偏心轮质量要保持一致。
??检修拆解激振器时应注意以下几点：激振器的拆装应当在洁净的场地进行；装配前所有零部件都必须清理干净，除去毛刺；不能直接敲打轴承内外圈；装配前所有装配面都要涂上润滑油，如锂基脂；仔细检查密封圈，若有老化或破损，及时更换；装入适量的符合规定的润滑油如锂基脂等；装配Y型密封圈时需注意端面朝内；全部螺栓按规定紧固，在安装初期每隔一二天紧固一次，连续三次以上，以后每隔两天检查一次。
??1.1.激振器故障的原因分析及处理办法
??激振器是筛体产生振动的振源，振幅可通过配重来调节，激振器工作时，靠偏心质量旋转产生的离心力作为激振力，当双轴激振器作同步回转时，使筛箱进行往复直线振动，物料经筛面孔隙进行筛分，最后完成成品矿的筛分工作。激振器故障一般有以下几种情况。
??
??由于生产或其他设备故障造成突然停机，使筛箱内充满矿料，激振器如在重负荷情况下再次启动，极易造成激振器的万向联轴节以及其他零部件的损坏。因此，应避免振动筛在重负荷情况下重新启动。
??1.2.振动筛出现振裂故障的原因分析及处理方法
??根据断裂力学的原理，振动筛在工作过程中筛框颤抖发生弯曲疲劳，从而容易发生筛框、侧板等局部变形或振裂。振动筛在使用过程中出现振裂故障的原因主要有如下几种：
??
??弹簧经过长期使用，因橡胶老化或长期受力而使弹簧发生永久形变，使得弹簧失效，造成振动筛筛体4组减振弹簧座支点高低不同，导致振动筛各部位振幅不一致，致使振动筛连接部位振裂或连接件焊口开裂。应定期检查减振弹簧，并且弹簧材料一般选择60Si2MnA，热处理硬度应达到HRC45-50。
振动筛故障处理及检修标准 PPT
9、弹簧座基础不在一个水平面（出料或入料端两侧相差 超过3mm），前后弹簧座高度差不在安装范围内。
•28
一、振动筛常见故障及处理方法
5、振动筛参数异常
处理方法：基本原则从简单到复杂逐一的排除
1、检查物料给料情况以及筛面上物料运行情 况，发现给料偏及时调整给料；
1、防止激振器高温 2、选用质量好的密封件
1、装配时密封胶涂抹均 匀 2、安装完毕后调试
每两周定期清理、清理 透气塞
端盖螺栓松动 紧固各端盖螺栓
螺栓紧固规定扭矩
•9
一、振动筛常见故障及处理方法
3、激振器常见故障-漏油
激振器漏油 透气塞堵塞
•10
一、振动筛常见故障及处理方法
4、振动筛结构件异响
故障点 产生原因
4、激振器螺栓要均匀紧固，紧固到 规定扭矩，更换后激振器后运行一个 班后再次紧固。
•16
一、振动筛常见故障及处理方法
4、振动筛结构件开裂
（2）、横梁开裂
产生原因：
1、振动参数异常-四点振幅超过相差 2mm,运动轨迹有椭圆、扭振； 2、落料点高受长时间物料冲击断裂特 别是第二根、第三个根开裂频率高； 3、与纵梁连接的铆钉、螺栓松动或掉 落造成耳板连接处开裂； 4、横梁（H梁）积煤严重，横梁无弹性； 5、横梁磨损严重断裂。
•13
一、振动筛常见故障及处理方法
4、振动筛结构件开裂
激振梁开裂图片
•14
一、振动筛常见故障及处理方法
4、振动筛结构件开裂
（1）、激振梁开裂
处理方法：
1、裂纹小于5mm的，采用ø4钻头打止 裂孔处理；
原来这才是正确的振动筛电机常见故障及解决方法!
原来这才是正确的振动筛电机常见故障及解决方法!
一、筛面振动不均匀
1、排振装置失效：检查排振装置，可能是驱动波纹管或吊挂装置出现机械故障，应立即进行检修。
2、振动筛振动器失效：检查振动筛振动器，可能是减速器或驱动波纹管出现故障，应立即进行检修。
3、补偿弹簧失效：检查补偿弹簧，可能有断掉的钢丝，应立即更换补偿弹簧。
4、绝缘棒老化：检查绝缘棒，可能出现绝缘故障，应立即更换绝缘棒。
二、振动力不足
1、驱动电机电压不足：检查驱动电机，可能是电压不足，应重新调整电压，提高电压到规定的电压水平。
2、驱动电机老化：检查驱动电机，可能是电机损坏，应更换新的电机。
3、振动器台座损坏：检查台座，可能出现异常磨损，应立即更换台座。
4、润滑油污染：检查润滑油是否污染，可能存在污染，应更换新的润滑油。
5、振动器轴承损坏：检查振动器轴承，可能出现损坏，应立即更换振动器轴承。
三、振动器制动不良
1、摩擦片老化：检查摩擦片是否老化或损坏，应立即更换摩擦片。
2、润滑油污染：检查润滑油是否污染，可能存在污染，应更换新的润滑油。

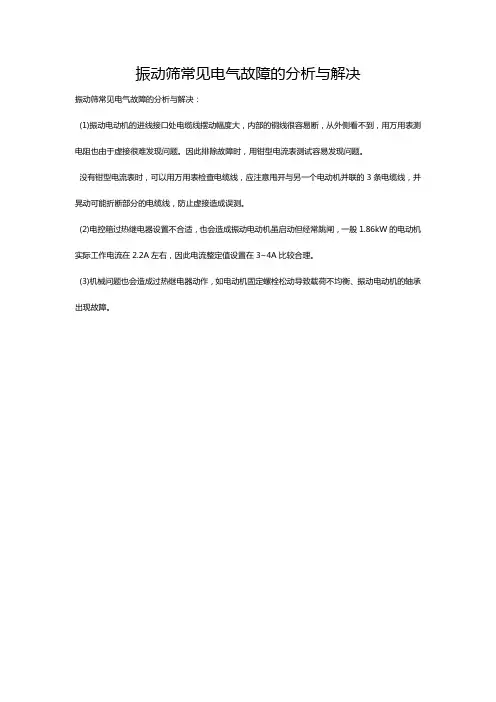

振动筛常见电气故障的分析与解决
振动筛常见电气故障的分析与解决
振动筛常见电气故障的分析与解决：
(1)振动电动机的进线接口处电缆线摆动幅度大，内部的铜线很容易断，从外侧看不到，用万用表测电阻也由于虚接很难发现问题。
因此排除故障时，用钳型电流表测试容易发现问题。
没有钳型电流表时，可以用万用表检查电缆线，应注意甩开与另一个电动机并联的3条电缆线，并晃动可能折断部分的电缆线，防止虚接造成误测。
(2)电控箱过热继电器设置不合适，也会造成振动电动机虽启动但经常跳闸，一般1.86kW的电动机实际工作电流在2.2A左右，因此电流整定值设置在3~4A比较合理。
(3)机械问题也会造成过热继电器动作，如电动机固定螺栓松动导致载荷不均衡、振动电动机的轴承出现故障。
振动筛出现这些故障不用慌!故障原因和解决办法准备好啦~
振动筛是矿山生产的重要设备，主要承担筛分、杂质筛选等工作，推动生产效率和质量的提升，提高矿山的持续作业能力。
但是，振动筛在实际的运行过程中，会出现一些故障问题，影响筛选的质量，制约矿厂的效益。
本文分享振动筛使用中易出现的几类故障及解决办法。
01振动筛激振器轴承故障故障原因激振器轴承是激振系统的关键部分，对振动筛的运行效率和运行质量具有直接的影响。
如果激振器出现故障，必然会导致振动筛出现的运行效率不够合理的情况。
通常情况下，振动筛工作过程中，激振器会出现的过热的情况，影响振动筛的效率。
导致激振器出现过热的情况主要有：（1）激振器轴承型号与激振器的匹配度低。
激振器的运动需要轴承的支持，在实际的配型中，如果没有严格的按照设计标准和配型标准，展开轴承的型号的选择，就可能会导致激振器与轴承匹配度较低的情况。
这也就会导致轴承在实际的应用过程中，使得轴承的负荷较大，导致轴承出现过热的情况，制约轴承的稳定运行。
（2）轴承热膨胀空间不足。
轴承在实际的使用过程中，必然会产生膨胀。
但是如果膨胀空间不够充足的情况，就可能会导致的轴承出现损坏的情况，影响轴承的功能性，制约振动筛的有效应用。
（3）轴承润滑不良或是外界粉尘的进入。
轴承在实际的使用过程中，需要合理的对润滑油进行应用，促使轴承的摩擦情况可以得到有效的抑制，减少发热的现象，提高轴承的服务质量。
此外，当外界粉尘进入到轴承内部，同样会导致轴承出现发热的情况，制约轴承的功能性。
故障处理针对激振器轴承故障实际状况，需要合理的展开激振器轴故障处理，促使轴承能够满足选厂的实际需求。
①需要改进轴承的配型，结合直线振动筛的具体情况，选择的准确型号的轴承，并尽可能的保障轴承的游隙足够，减少轴承使用过程中的发热的情况，提高轴承的功能性。
②科学的展开激振器轴承膨胀空间的控制，促使轴承内部具有足够的空间。
③合理的展开轴承的润滑油滴加，控制的轴承的密封性，采用适宜的润滑油类型，减少轴承的摩擦情况，规避外界原料或粉尘的进入，保障轴承的功能性，提高振动筛的筛分质量。
振动筛故障排除指南
振动筛故障排除指南1. 问题描述本文档旨在为使用振动筛时遇到的故障提供解决方案。
以下列出了常见的故障情况和相应的排除步骤。
2. 故障现象及解决方法2.1 振动筛无法开启- 现象：振动筛无法启动，没有任何反应。
- 解决方法：- 确保电源线已插好，并且电源正常。
- 检查振动筛的电源开关，确保已打开。
- 检查振动筛电机是否故障，如果故障，需更换电机。
2.2 振动筛工作不正常- 现象：振动筛工作时有异常噪音或震动。
- 解决方法：- 检查振动筛上的螺栓、螺母是否松动，如有松动，需紧固。
- 检查筛网是否破损或有堵塞物，清理或更换筛网。
- 检查振动筛的电机是否运行正常，如有故障，需更换电机。
2.3 振动筛筛分效果差- 现象：振动筛筛分效果不理想，无法将物料按要求分离。
- 解决方法：- 检查振动筛的振幅是否合适，可根据物料的特性进行调整，确保合适的振幅。
- 检查振动筛的筛网是否合适，根据物料的粒度要求选择合适的筛网。
- 检查振动筛的振动频率是否合适，可根据物料的特性进行调整，确保合适的振动频率。
3. 保养和维护建议为了延长振动筛的使用寿命并保持其正常工作状态，建议进行定期的保养和维护操作。
- 定期检查振动筛的电机、螺栓、螺母等零部件是否紧固，如有松动，应及时进行紧固操作。
- 定期清理振动筛的筛网，确保无堵塞物。
- 定期检查振动筛的电源线是否破损，如有破损，应及时更换。
- 定期检查振动筛的电机是否正常运行，如有异常，应及时更换。
以上为振动筛故障排除指南，希望对您有所帮助。
*注意：以上内容仅供参考，请按照设备说明书和相关安全规范进行操作。
*。
圆振动筛常见故障及维修措施
圆振动筛常见故障及维修措施
一、常见故障及原因
1.筛面堵塞
（1）振动力小，筛分效果差。
（2）负载过重，筛网耗损加快，筛网有破损。
（3）筛分设备结构不合理，振动力分布不均匀，筛分效果不理想。
2.筛面振动不稳定
（1）振动力太大，振动不稳定。
（2）负载过大或过小，振动幅度过大。
（3）谐振频率过高或过低，振动不稳定。
3.筛面振动不及时
（1）振动器参数不合理，振动器性能不足。
（2）摆荡或摩擦力过大
（3）振动力不均匀，振动不及时。
4.筛分不均匀
（1）振动力分布不均匀，筛分效果不佳。
（2）筛分粒子大小不合理，筛分效果不佳。
（3）筛分设备结构不合理，筛分效果不佳。
二、维修措施
1.正确调整振动力度，使其符合筛分设备要求，即调整最大摆振幅度和摆振频率，从而改善筛分效果。
2.检查筛网的损坏情况，及时更换筛网，以确保筛分质量。
3.根据不同的筛分粒子大小要求，正确调整筛分设备结构，以获得最佳筛分效果。
4.调整筛分设备的摆振幅度和振动力，以获得最佳的筛分效果。
5.检查摆振构件的摩擦力，确保其摆振性能，以保证筛分精度。
振动筛常见故障的分析与处理(通用版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改振动筛常见故障的分析与处理(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process振动筛常见故障的分析与处理(通用版)介绍了振动筛在筛分过程中经常出现的几种故障，并针对不同故障提出了不同的解决方法。
筛分设备是矿山、选矿、选煤、建材、化工等部门所必须的重要设备，其性能好坏直接影响生产能力和技术经济指标，因此掌握一些振动筛常见故障诊断和解决方法在生产实践中是非常必要的。
1.振动筛常见的故障及处理方法莱钢银山前区原料系统中共有两个筛分间，块矿筛分间有TDLS3090型椭圆振动筛一台，XBSFJ185×480-I型悬臂筛网振动筛两台，用于块矿筛分。
配料筛分间有ZSJB-18×36机械式振动筛一台，用来配料筛分。
在日常生产中经常发生一些故障，但同一故障现象有可能是不同原因引起的，其解决方法也可能不相同。
下面就对在生产中经常遇见的一些故障和解决方法做一些介绍。
1.1.激振器故障的原因分析及处理办法激振器是筛体产生振动的振源，振幅可通过配重来调节，激振器工作时，靠偏心质量旋转产生的离心力作为激振力，当双轴激振器作同步回转时，使筛箱进行往复直线振动，物料经筛面孔隙进行筛分，最后完成成品矿的筛分工作。
激振器故障一般有以下几种情况。
1.1.1.重负荷下启动由于生产或其他设备故障造成突然停机，使筛箱内充满矿料，激振器如在重负荷情况下再次启动，极易造成激振器的万向联轴节以及其他零部件的损坏。
圆振动筛故障频出、效率下降？5种故障原因及解决措施
圆振动筛故障频出、效率下降？5种故障原因及解决措施圆振动筛在煤炭、冶金、矿山等部门应用广泛，运行过程中会出现一些故障。
本文分析圆振动筛轴断裂、传动故障、轴温度过高、甩油及筛面老化等故障的原因和解决措施。
一、轴断裂圆振动筛主要是通过电动机带动具有明显偏心质量的振动器来引发振动，在振动的过程当中轴是带动振动的关键，同时轴也会受到较大的外力。
因此，在实际使用过程中，轴断裂是一种较为常见的故障。
轴断裂会导致圆振动筛立即停止工作，维修也相对较为复杂，必须给予高度重视。
导致轴断裂的原因：（1）长期的金属疲劳。
圆振动筛的轴是一种金属材料，在使用过程中会长时间受到较大的扭矩，这就必然会对轴产生一定的损害。
在长期扭矩的作用之下，轴内部材料将逐渐产生缝隙，而未断裂部分将逐渐屈服，最终在扭矩的作用之下断裂。
（2）三角带张力过大。
如果圆振动筛的三角带的张力过大，必然会导致轴在带料工作的过程当中应力明显增大，甚至会超过轴的最高强度，直接导致轴脆性破坏，即使不发生脆性破坏，也会导致轴内力明显提高，使得轴提前出现疲劳破坏。
（3）轴的材质较差。
不同材料的抗扭强度存在较大的差异，如果材料的质地较差，必然会导致抗扭强度不高，很容易出现脆性破坏。
解决措施：（1）在选购轴时，必须要选择正规厂家，选购人员还必须要对产品进行详细检验，确保材料本身没有问题。
（2）禁止带料传动，圆振动筛只能在不带料的前提下传动。
（3）加强日常维护与检查，定期对轴进行检查，一旦发现存在弯曲、变形等现象，就必须要及时更换，避免在传动过程中发生破坏。
（4）对三角带的张力进行调整，在确保正常传动的前提下应该尽量降低三角带张力。
二、传动故障一旦发生传动故障，圆振动筛将无法使用，严重影响生产。
同时，传动故障也较为复杂，维修困难。
较为常见的传动故障有挠性盘联轴器磨损、保护筒联接螺丝切断和保护筒打裂、皮带轮轴承座轴承损坏及瓣形皮带撕裂。
解决措施：（1）定期对传动部分进行预防性检查，在检查过程中尤其需要注意轴承的纵向与横向间距，确保间距满足要求，还需要及时添加润滑油，避免出现严重磨损。
振动筛常见故障分析与应对措施
振动筛常见故障分析与应对措施杜杰在目前的选煤行业中，振动筛是一种应用非常广泛的筛分设备。
振动筛经长时间运转后，易出现横梁、次梁等断裂和侧板产生裂纹等问题。
究其原因，主要是筛子出现扭振，产生内应力与金属疲劳，一点一点断裂开，另一方面受冲击振动的影响。
一、扭振现象是较为常见的现象，主要有以下四个方面1、振动筛设备没有放置在一个水平面上，若筛面横向不在一个水平上，可用垫钢板的方法，调整支承架的工作面在同一水平面内，误差要求不超过1.5mm。
2、振动筛各个隔振弹簧的受力应该均匀，压缩量相同，若存在高度差异，不垂直，应及时更换弹簧，保证误差不超过5mm。
3、再次偏心块重锤夹角不一致，造成激振力不均。
主要是激振器检修时，两齿轮啮合的位置不正确，造成两激振器偏心块的位置不一致，两个激振器的合力方向出现夹角时，振动筛就会发生扭振。
所以每次激振器修复使用，要测量两激振器偏心块夹角是否一致。
4、检查传动轴是否水平，是否扭曲存在相位差。
在筛子使用过程中，中间轴传递扭矩，会发生扭曲变形，若中间传动轴的相位角误差超过10，要及时更换传动轴。
二、受冲击载荷的影响，主要有以下两个方面1）如果次梁松动开裂，横梁受到一个不正常的冲击力，这个冲击力对横梁造成的破坏很大，因此，相当一部分横梁的断裂都是由于次梁引起的。
日常应加强筛板与次梁的检修工作，防止事故进下步扩大。
2）、入料落差较大，长期冲击，特别对落料点横梁影响较大。
应改变入料条件，防止过度冲击。
三、筛子扭振分析1、筛子扭振振幅变化情况1）一角振幅偏大；2）一侧振幅偏大；3）对角线振幅偏大。
2、筛子扭振产生内应力的原因分析筛子每个支点所受的最大作用力公式：Pmax=Q/n+kA其中：Pmax 各个支点最大负荷；Q -筛子参振质量；n-筛子弹簧支点个数；k-每组弹簧的刚度；A-筛子振幅。
从筛子工作时每个支点最大作用力公式可以看出，各个支点最大作用力由振幅决定，振幅不同，作用力也不同，振幅越大，作用力越大，当振幅存在差异时，各个支撑点的作用力不一致，横梁与侧板产生扭振，会产生内应力，易出现横梁、次梁等断裂和侧板产生裂纹等问题。
直线振动筛常见故障及处理方式
直线振动筛常见故障及处理方式
1、直线振动筛筛分质量不佳：出现此问题多是由于操作不当造成的，也可能是直线振动筛网孔堵塞造成的，直线振动筛入料物料中的细粒增加和水分增加，使直线振动筛上料层过厚，给料不均。
待直线振动筛问题处理完毕，可以对直线振动筛进行一段时间的逆向旋转，以提高直线振动筛的筛分质量。
2、直线振动筛在正常工作时，直线振动筛旋转比较慢，轴承会发热，出现此种情况，则说明直线振动筛平时的保养没有跟上，从而导致直线振动筛轴承缺润滑脂。
如果直线振动筛轴承上是新加的油脂，则有可能是油脂的质量问题或加得太满，劣质油会使直线振动筛轴承阻塞迷宫密封卡塞，因此直线振动筛润滑脂的质量相当重要。
3、直线振动筛如果在工作期间的噪声过大，则有可能是直线振动筛轴承损坏、螺栓松动、横梁断裂和弹簧损坏等原因造成，此时需要及时更换零件。
4、直线振动筛侧板裂纹，横梁断裂，结构件损坏，出现此种问题是由于直线振动筛在临界频率下的工作时间太长造成的。
