开关电源组成各部分详解
开关电源构成
开关电源构成开关电源是一种高频电源，具有高效率、小体积、轻重量等优点。
它由输入变压器、整流电路、滤波电路、开关电源控制元件、输出变压器、反馈控制电路、保护电路等部分组成。
1. 输入变压器输入变压器是开关电源的第一级，用于将交流电压转换为需要的不同的直流电压，提供给整流滤波电路使用。
其转换的方式是利用电磁感应原理，将输入电流的能量转换成输出电流的能量。
2. 整流电路在输入变压器输出所得的交流电压中，只得到其正半周期波形，需要将其变换成直流电压才能供给后面的电路使用。
这时需要借助整流电路来实现，如使用二极管整流，将交流信号通过单向导通的二极管，使输出电压为正值，直流电压经过滤波电路后成为平滑的输出电压。
3. 滤波电路整流所得的直流电压仍然存在着纹波，需要使用滤波电路消除，以确保输出电压的稳定性。
滤波电路分为电源滤波和负载滤波。
电源滤波一般采用电阻、电感和电容等元件组成，用于消除输入电压的高频噪声。
负载滤波则采用电容器，用于消除输出电压的负载纹波。
4. 开关控制电路开关电源需要通过开关控制电路来控制电路的开关动作，以控制输出电压的范围和稳定性。
开关控制元件可以用MOSFET管、IGBT管、晶闸管等动态控制元件。
5. 输出变压器输出变压器是开关电源的输出部分，用于将开关控制电路产生的高频脉冲信号，通过变换比例来得到不同的输出电压。
输出电流经过输出电感器后，再经过电容滤波，形成与输入电压相匹配的输出电压。
6. 反馈控制电路反馈控制电路主要用于控制输出电压的精准和稳定，通常使用反馈信号传感器感知输出电压，将其与设定的输出电压进行比较，若存在误差时，控制电路会通过改变开关的控制信号使误差减小。
反馈控制电路还实现了保护功能，如过压、过流等。
7. 保护电路保护电路是开关电源必备的部分，可以实现电源的自我保护，确保电源运行的安全性和稳定性。
常见的保护措施包括过压保护、过流保护、过热保护、短路保护等。
总的来说，开关电源的构成比较复杂，需要多个部分协同工作，才能实现高效率和增加应用的可靠性。
开关电源各功能电路详解
开关电源各功能电路详解群申请请填写备注：城市+公司名称+姓名一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路组成及常见各模块电路分析
开关电源电路组成及常见各模块电路分析开关电源电路是一种将输入电流转换为高频脉冲的电路，通过变压器进行变换和滤波，最终将电源提供给负载。
它由多个模块组成，包括输入滤波器、整流器、功率变换器、输出滤波器和反馈控制器等。
下面我将对这些模块进行详细分析。
1.输入滤波器：开关电源电路的输入端通常会接入输入电源，因此需要一个输入滤波器来滤除输入电源中的高频噪声和电磁干扰。
输入滤波器通常由电容和电感构成，能够将输入电压平滑成纯直流信号，并提供稳定的电压给后续电路。
2.整流器：整流器的作用是将交流信号转换为直流信号，并提供稳定的电压给功率变换器。
常见的整流器有全波整流和半波整流两种方式。
全波整流使用四个二极管，能够将输入电压的正半周期和负半周期都转换为直流信号，效率更高。
而半波整流只使用两个二极管，仅将输入电压的正半周期转换为直流信号。
3.功率变换器：功率变换器是开关电源电路的核心部分，主要负责将直流信号转换为高频脉冲信号，通过变压器变换和带宽控制，将电源提供给负载。
常见的功率变换器有多种类型，包括单端交错式、反激式、降压升压式等。
这些变换器均具有高效率、可靠性和短路保护等特点。
4.输出滤波器：输出滤波器用于平滑功率变换器输出的高频脉冲信号，并将其转换为稳定的直流电压。
通常由电感和电容构成，能够滤除高频噪声和纹波，提供稳定的输出电压给负载。
5.反馈控制器：反馈控制器用于监测输出电压，并通过控制开关管的开关状态来实现自动调整电路的输出电压。
当输出电压低于设定值时，反馈控制器会调整开关管的开关状态，使电路输出电压回到设定值。
常见的控制方式有PID控制、PWM控制等。
以上是开关电源电路的常见模块。
这些模块通过相互协作，能够将输入电源转换为稳定的高频输出电压，并提供给负载。
开关电源电路具有高效率、小体积、轻量化等优点，在电子设备中得到广泛应用。
开关电源由什么组成-开关电源的基本组成
开关电源由什么组成-开关电源的基本组成
开关电源大致由主电路操控电路、检测电路、辅助电源四大部份组成。
下面，店铺为大家详细地讲讲开关电源的基本组成，快来看看吧!
主电路
冲击电流限幅
限制接通电源瞬间输入侧的冲击电流。
输入滤波器
其作用是过滤电网存在的杂波及阻碍本机产生的'杂波反馈回电网。
整流与滤波
将电网交流电源直接整流为较平滑的直流电。
逆变
将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。
输出整流与滤波
根据负载需要，提供稳定可靠的直流电源。
控制电路
一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定。
另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。
检测电路
提供保护电路中正在运行中各种参数和各种仪表数据。
辅助电源
实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。
【开关电源由什么组成-开关电源的基本组成】。

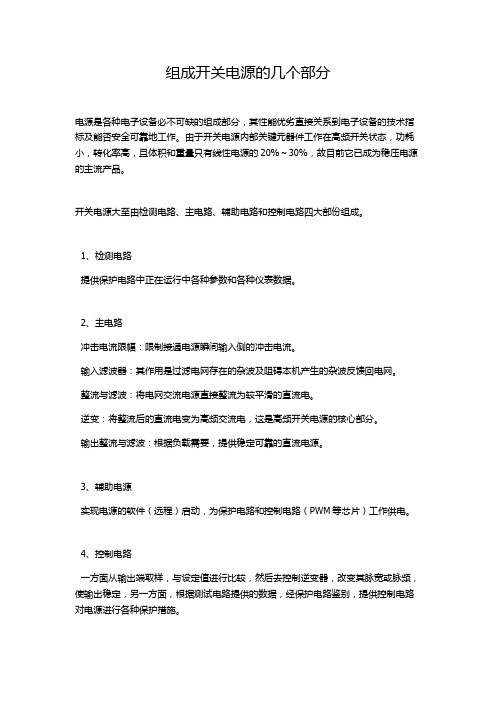

组成开关电源的几个部分
组成开关电源的几个部分
电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%～30%，故目前它已成为稳压电源的主流产品。
开关电源大至由检测电路、主电路、辅助电路和控制电路四大部份组成。
1、检测电路
提供保护电路中正在运行中各种参数和各种仪表数据。
2、主电路
冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。
输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。
整流与滤波：将电网交流电源直接整流为较平滑的直流电。
逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。
输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
3、辅助电源
实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。
4、控制电路
一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。
开关电源组成
开关电源组成开关电源组成开关电源是一种电能转换器，能将直流电源转换为不同电压的直流电源或交流电源。
它由以下几个部分组成：1. 整流器在交流电源输入开关电源时，经过整流桥整流成直流电源。
整流桥是由四个二极管组成的电路，它能使正半周的交流电流与负半周的交流电流均能变为直流电流。
直流电源后续便要经过滤波器滤波，使输出电压更加平滑。
2. 滤波器滤波器一般由电感和电容组成，其作用是将经过整流的电流中的脉动成分去除，使输出电压更加平顺、稳定，使电源工作更加可靠。
同时，还可以通过改变滤波器的参数，来达到不同的输出电压和电流。
3. 开关管开关电源还包含开关管（MOSFET或IGBT）和控制电路。
在控制电路的作用下，开关管交替开关和关闭，以改变输出电压和电流。
因此，开关管的质量和控制电路的设计对开关电源的输出稳定性、效率等方面非常重要。
4. 控制电路控制电路包含反馈电路和保护电路。
反馈电路的作用是检测输出电压和电流，根据设定值来控制开关管的开关时间和开关频率，以保证电压稳定、效率高。
保护电路包含过压保护、过流保护、短路保护等，能有效地保护电源和负载，避免损坏和故障发生。
5. 变压器开关电源中还需要变压器来进行电气隔离，避免高压电源对负载造成危险。
变压器可以实现从输入电压变换到不同电压等级的输出电源，同时还能够提供一定的电流能力。
以上是开关电源的相关组成部分，每个部分都对开关电源整体的性能和可靠性都有着至关重要的作用。
因此，在选型、设计、应用开关电源时，都要充分考虑到各个方面的因素，以实现最佳的电源设计和应用效果。
开关电源构成
开关电源构成一、概述开关电源是一种将交流电转换为稳定直流电的电源设备。
它由多个功能模块构成，这些模块协同工作来保证输出电压稳定和高效率。
本文将详细介绍开关电源的构成及其各个模块的作用。
二、输入端模块开关电源的输入端主要包括滤波器和整流器，其作用是将输入的交流电转换为直流电，并对输入电流进行滤波以减小噪声干扰。
2.1 滤波器滤波器的作用是滤除输入电源中的高频噪声，以保证后续模块的正常工作。
滤波器通常由电容器和电感器组成，通过串联或并联的方式构成LC滤波器，实现对输入电流中高频成分的滤除。
2.2 整流器整流器的作用是将交流电转换为直流电。
常见的整流器有单相桥式整流器和三相桥式整流器。
单相桥式整流器由四个二极管组成，将输入的交流电转换为具有方向性的脉动直流电；三相桥式整流器则由六个二极管组成，可将三相交流电转换为直流电。
三、功率因数修正模块功率因数修正模块的作用是提高开关电源的功率因数，使其接近于1。
功率因数修正模块通常采用电感器和电容器构成的控制电路，通过改变输入电流的波形，实现功率因数的修正。
3.1 PFC电路PFC（Power Factor Correction）电路是一种主动式功率因数修正电路。
它通过控制开关管的导通时间来调整输入电流的波形，以减小电网对开关电源的负载。
常见的PFC电路有Boost型和Flyback型，分别适用于不同功率范围的开关电源。
四、能量转换模块能量转换模块是开关电源中最关键的部分，其作用是将输入电源提供的能量转化为所需的直流输出电压，并实现电压的稳定和可调。
4.1 开关管开关管是能量转换模块中最关键的元件之一，它通过调节导通和关断时间来控制输出电压的大小和稳定性。
常用的开关管有MOSFET和IGBT，其选择取决于所需的电压和功率范围。
4.2 变压器变压器是开关电源中的核心元件，它通过变换输入电压和输出电压的比例，实现电压的升降，并提供电隔离功能。
变压器通常由高频铁心和线圈构成，其绕组比例决定了输入输出电压的变换关系。
开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源原理及各功能电路详解
开关电源原理及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：开关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：输入滤波、整流回路原理图①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路主要元器件介绍
开关电源电路主要元器件介绍开关电源电路主要是由熔断器、热敏电阻器、互感滤波器、桥式整流电路、滤波电容器、开关振荡集成电路、开关变压器、光耦合器、三端稳压器等构成的。
1、熔断器电源电路中的熔断器通常安装在交流220V输入端附近，主要起到保证电路安全运行的作用。
在电路中，熔断器一般为圆柱形玻璃管，当电路发生短路等故障时，电流会异常升高，这时熔断器会在电流异常升高到一定的大小时，自身熔断切断供电，从而起到保护电路安全的作用。
2、热敏电阻器热敏电阻器在电路中起抗冲击作用。
通常，在设备开机时，220V 交流电压经熔断器、热敏电阻器、桥式整流堆后为电容进行充电，根据电容器的特点，其瞬间充电电流为最大，从而可能产生浪涌电流，对前级电路中的桥式整流堆、熔断器等带来冲击，造成损坏。
为了防止电源遭受冲击，通常在熔断器之后加入热敏电阻器进行限流。
一般热敏电阻器的电阻值较大时，限流效果较好，但是电阻消耗的电能也较大，电源电路工作后，反而浪费电力。
为了达到较好的限流效果，又为了节省电能，在电源电路中经常采用负温度系数热敏电阻作限流使用。
负温度系数热數电阻（NTC）的特性为：温度越高，电阻越小。
常温时，阻值比较大，电阻一般为8-10Ω；开机时，可起到较好的限流作用；电源启动后，工作电流经过热敏电阻，使其发热，热敏电阻阻值大幅下降（约1-2Ω），使热敏电阻在电源启动后，电能消耗降到最小。
正温度系数热敏电阻（PTC）特性为：温度越高，电阻越大，通常用在冰箱的压缩机启动电路中。
3、互感滤波器互感滤波器由两组线圈对称绕制而成，其作用是通过互感作用消除外电路的干扰脉冲进入电路中，同时使电路中的脉冲信号不会向电网辐射干扰。
4、桥式整流电路桥式整流电路主要将交流220V电压整流为直流+300V电压输岀，它由四个整流二极管按照一定的连接关系组合而成桥式整流电路。
另外，在一些电路中采用桥式整流堆作为整流器件，它实际上是将四个整流二极管集成在一起的整流器件，外部具有四个引脚，其中两个引脚输入交流电压，另两个引脚输出直流电压，其电路功能及原理与桥式整流电路的电路功能及原理均相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源组成各部分详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PW控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：幵关电源电路方框图二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1MOV2MOV3 F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双n型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经 BRG 锂流后，经C5滤波后得到较为纯净的 直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双n 型滤波网络主要是对输入电源 的电磁噪声及杂波信号进行抑制， 防止对电源干扰，同时也防止电源本身产生的 高频杂波对电网干扰。
C3 C4为安规电容，L2、L3为差模电感。
② R1、R2 R3 Z1、C6 Q1、Z2、R4 R5 Q2 RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电 压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1 上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会 在很短的时间烧毁，以保护后级电路。
三、功率变换电路1、 MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是 MOSFETMOS t), 是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅 极处于不导电状态，所以输入电阻可以大大提高，最高可达 105欧姆，MOST 是 利用栅源电压的大小，来改变半导体表面感生电荷的多少， 从而控制漏极电流的 大小。
2、 常见的原理图：3、工作原理：R4 C3 R5 R6 C4 D1、D2组成缓冲器，和开关 MOSt 并接，使开关管L1A一一7LIEDCIN乂2L2 Ft L4A•帀L 严—i ——¥C7=CEKND电压应力减少，EMI减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
当R5上的电压达到1V时，UC3842亭止工作，开关管Q1立即关断。
R1和Q1中的结电容CGSCGD-起组成RC网络，电容的充放电直接影响着开关管的开关速度。
R1过小，易引起振荡，电磁干扰也会很大；R1 过大，会降低开关管的开关速度。
Z1通常将MOS?的GS电压限制在18V以下，从而保护了MOS t。
Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量也就越多；当Q1截止时，变压器通过D1、D2、R5 R4 C3释放能量，同时也达到了磁场复位的目的，为变压器的下一次存储、传递能量做好了准备。
IC根据输出电压和电流时刻调整着⑥脚锯形波占空比的大小，从而稳定了整机的输出电流和电压。
C4和R6为尖峰电压吸收回路。
4、推挽式功率变换电路：Q1和Q2将轮流导通。
5、有驱动变压器的功率变换电路：T2为驱动变压器，T1为开关变压器，TR1为电流环。
四、输出整流滤波电路:1、正激式整流电路：T1为开关变压器，其初极和次极的相位同相。
D1为整流二极管，D2为续流 二极管，R1、C1、R2 C2为削尖峰电路。
L1为续流电感，C4 L2、C5组成n 型滤波器。
2、反激式整流电路:T1为开关变压器，其初极和次极的相位相反。
D1为整流二极管，R1、C1为 削尖峰电路。
L1为续流电感，R2为假负载，C4 L2、C5组成n 型滤波器。
3、同步整流电路:!2l□IC3842DC+M ClDC*_J F开芙音工作原理：当变压器次级上端为正时，电流经C2、R5 R6 R7使Q2导通, 电路构成回路，Q2为整流管。
Q1栅极由于处于反偏而截止。
当变压器次级下端为正时，电流经C3 R4 R2使Q1导通，Q1为续流管。
Q2栅极由于处于反偏而截止。
L2为续流电感，C6 L1、C7组成n型滤波器。
R1、C1、R9 C4为削尖峰电路。
五、稳压环路原理1、反馈电路原理图2、工作原理：当输出U0升高，经取样电阻R7、R8、R10、VR1分压后，U1③脚电压升高，当其超过U1②脚基准电压后U1①脚输出高电平，使Q1导通，光耦0T1发光二极管发光，光电三极管导通，UC3842①脚电位相应变低，从而改变U1⑥脚输出占空比减小，U0降低。
当输出U0降低时，U1③脚电压降低，当其低过U1②脚基准电压后U1①脚输出低电平，Q1不导通，光耦0T1发光二极管不发光，光电三极管不导通，UC3842①脚电位升高，从而改变U1⑥脚输出占空比增大，U0降低。
周而复始，从而使输出电压保持稳定。
调节VR1可改变输出电压值。
反馈环路是影响开关电源稳定性的重要电路。
如反馈电阻电容错、漏、虚焊等，会产生自激振荡，故障现象为：波形异常，空、满载振荡，输出电压不稳定等。
六、短路保护电路1、在输出端短路的情况下，PWM控制电路能够把输出电流限制在一个安全范围内，它可以用多种方法来实现限流电路，当功率限流在短路时不起作用时，只有另增设一部分电路。
2、短路保护电路通常有两种，下图是小功率短路保护电路，其原理简述如下：当输出电路短路，输出电压消失，光耦0T1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。
UC3842停止工作后①脚电位消失，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。
当短路现象消失后，电路可以自动恢复成正常工作状态。
3、下图是中功率短路保护电路，其原理简述如下：®______I—KD1当输出短路，UC3842①脚电压上升,U1③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。
R2、C1是充放电时间常数，阻值不对时短路保护不起作用。
4、下图是常见的限流、短路保护电路。
其工作原理简述如下：EzfS0T1/2血.IK1.2当输出电路短路或过流，变压器原边电流增大，UC3842⑥脚输出占空比逐渐增大，③脚电压超过5、下图是用电流互感器取样电流的保护电路，其工作原理简述如下：R3两端电压降增大，③脚电压升高，1V时，UC3842关闭无输出。
有着功耗小，但成本高和电路较为复杂,输出电路短路或电流过大， TR1次级线圈感 应的电压就越高，当 UC3842③脚超过1伏，UC3842停止工作，周而复始，当短路或过载消失，电路自行恢复。
七、输出端限流保护上图是常见的输出端限流保护电路，其工作原理简述如上图：当输出电流过大时，RS （锰铜丝）两端电压上升， U1③脚电压高于②脚基准电压， U1①脚输出高电压， Q1导 通，光耦发生光电效应， UC3842①脚电压降低，输出电压降低，从而达到输出过载限流的目的。
八、输出过压保护电路的原理输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全 值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象 时，过压保护电路进行保护以防止损坏后级用电设备。
应用最为普遍的过压保护电路有如下几种：1、可控硅触发保护电路：如上图，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR1 ）的控制端得到触11TS342负鐵Cl E1发电压，因此可控硅导通。
Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停 止整个电源电路的工作。
当输出过压现象排除，可控硅的控制端触发电压通过 R 对地泄放,可控硅恢复断开状态。
2、光电耦合保护电路：如上图，当Uo 有过压现象时，稳压管击穿导通， 经光耦（0T2）R6到地产生电流流过， 光电耦合器的发光二极管发光，从而使光电耦合器的光敏三极管导通。
Q1基极得电导通，3842的③脚电降低，使IC 关闭，停止整个电源的工作， Uo 为零，周而复始，。
3、输出限压保护电路：输出限压保护电路如下图，当输出电压升高，稳压管导通光耦导通， Q1基极有驱动电压而道通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。
周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。
4、输出过压锁死电路图A 的工作原理是，当输出电压 Uo 升高，稳压管导通，光耦导通, 由于Q2的导通Q1基极电压降低也导通， Vcc 电压经R1、Q1、R2使Q2始终导通，UC3842czloc 恫QIJ]R211~~j1UC38422nQ2基极得电导通，VRTFUC3842Uo③脚始终是高电平而停止工作。
在图 B 中，U0升高U1③脚电压升高，①脚输出高电平，由于D1、R1的存在，U1①脚始终输出高电平 Q1始终导通，UC3842①脚始终是低电平而 停止工作。
正反馈？九、功率因数校正电路（PFC ）1、原理示意图：2、工作原理：输入电压经L1、L2、L3等组成的EMI 滤波器，BRG1整流一路送 PFC 电感，另一路 经R1、R2分压后送入PFC 控制器作为输入电压的取样，用以调整控制信号的占空比，即 改变Q1的导通和关断时间，稳定PFC 输出电压。
L4是PFC 电感，它在 Q1导通时储存能量，在Q1关断时施放能量。
D1是启动二极管。
D2是PFC 整流二极管，C6、C7滤波。
PFC 电压一路送后级电路， 另一路经R3、R4分压后送入PFC 控制器作为PFC 输出电压的取样，用以调整控制信号的占空比，稳定PFC 输出电压。
十、输入过欠压保护1、 原理图：2、 工作原理：AC 输入和DC输入的开关电源的输入过欠压保护原理大致相同。
保护电路的取样电压5r -制 -- ----均来自输入滤波后的电压。
