浅谈强力皮带硫化工艺
浅谈钢丝绳芯强力胶带硫化工艺的优化
第 ２ 卷第 ｌ ｌ Ｏ期
２Ｏ 年 ｌ ０２ Ｏ月
煤 炭
技
术
ＶＩ ２１ ｌ ０ ． ． 】 ｌ
Ｃ０Ｉ Ｔｅ ｈ ｏｏ ｖ ； ｃ ｎ ｌｅ ｌ
Ｏｃ ． ２ ｏ ｔ．０２
浅 谈 钢 丝 绳 芯 强 力 胶 带 硫 化 工 艺 的 优 化
关 键 词 ： 力皮 带 ；硫 化 工 艺 ；优 化 强
中 图分类 号 ：Ｄ ２ Ｔ ５６
文献标识 码 ： Ａ
文章编号 ：０ ８ ７５ ２０ ）０ ０ ２ ２ １０ —８２ （０２ １ —０７ —０
固定 在 机 架 上 ， 并且 这段 胶 带 的 上端 头 用 夹 具 与 事 先 安 装 在 机 头 的 回 柱 绞 车 钩 头牛 连 ， 后 ， 断 这 段 胶 带 ， 慢 开 动 绞 Ｈ 之 截 缓 车 ， 这 段 旧胶 带 松 至 机 尾 方 向 装 车 ， 胶 带 全 部 装 车 拉 走 将 旧 后 ， 掉 绞 车 钩 头 ； 新 胶 带 端 头 拉 出 ， 用 夹 具 与 绞 车 钩 头 摘 将 并 连 接 ， 动 绞 车 ， 新 胶 带 沿 机 架 上 拉 ， 新 胶 带 铺 至 原 旧 胶 开 将 使 带 位 置 ， 后 把 新 胶 带 上 端 头 用 夹 具 固 定 在 机 架 上 ． 绞 车 然 摘 钩头 。 ② 绞 车 钢 丝 绳 破 断 力校 验 胶 带 自重 下 滑 力 Ｆ 皮：ｇ ｐ ｐｉａ ｍＰｓ ｎ （） １ 胶 带 在 托 辊 上 所 受 的摩 擦 阻 力
作平 台， 度与下加热 板一致 。 高 （ ） 头 。把 截 断 端 头 拉 到 平 台 上 量 出 ２５ｍ 长 ， 电 ３剥 ． 用 工 刀 和 拉 紧 钳 剥 出 钢 丝 绳 芯 ， 成 搭 接 尺 寸 后 ． 钢 丝 绳 芯 截 对 进 行打毛和刷 胶。 （ ） 胶 料 。按 胶 带 头 搭 接 长 度 裁 剪 好 芯 胶 和 面 胶 ， ４下 并
浅谈钢丝绳芯皮带更换方法与硫化工艺
浅谈钢丝绳芯皮带更换方法与硫化工艺【摘要】钢丝绳芯皮带在工业生产中扮演着重要的角色，而其更换方法至关重要。
硫化工艺在更换中扮演着关键作用，不仅可以增强皮带的粘合力和耐磨性，还可以延长使用寿命。
本文从钢丝绳芯皮带更换方法、硫化工艺步骤与注意事项、优势与应用范围、常见问题、以及如何选择合适的硫化工艺等方面进行探讨。
通过深入了解钢丝绳芯皮带更换与硫化工艺的重要性，可以指导工程师们更加有效地进行维护和维修工作。
文章还对未来发展趋势进行了展望，并提出了一些建议。
钢丝绳芯皮带更换与硫化工艺的重要性将在未来得到更多关注，并为工业生产带来更大的效益和发展。
【关键词】钢丝绳芯皮带、硫化工艺、更换方法、步骤、注意事项、优势、应用范围、常见问题、选择、合适、重要性、发展趋势、建议。
1. 引言1.1 钢丝绳芯皮带的重要性钢丝绳芯皮带是一种广泛应用于工业生产中的传动装置，其在生产中扮演着至关重要的角色。
钢丝绳芯皮带具有高强度、耐磨、耐腐蚀等优点，能够在恶劣的工况下正常工作，保障生产线的稳定运行。
钢丝绳芯皮带的使用可以提高生产效率、降低能耗，减少维护成本，保障工业生产的安全性和可靠性。
钢丝绳芯皮带的选择和正确使用对生产效率和设备寿命都有着重要影响。
只有选用适合工作条件和负载要求的钢丝绳芯皮带，才能保证设备的正常运转，避免因传动出现问题而影响生产进度。
定期检查和保养钢丝绳芯皮带，及时更换损坏的钢丝绳芯皮带也是保障其正常运行的关键。
钢丝绳芯皮带的重要性不容忽视，只有认识到其重要性并采取正确的维护措施，才能确保生产线的稳定运行，降低生产成本，提高企业的竞争力。
1.2 硫化工艺在更换中的作用硫化工艺在更换钢丝绳芯皮带中扮演着至关重要的角色。
钢丝绳芯皮带更换过程中，硫化工艺能够有效地将新皮带与旧设备进行连接，确保连接处的牢固性和密封性。
硫化工艺通过高温和压力的作用，使皮带和设备表面之间形成牢固的化学结合，从而提高了皮带的使用寿命和工作效率。
浅谈钢丝绳芯皮带的硫化工艺及提高硫化质量的方法
浅谈钢丝绳芯皮带的硫化工艺及提高硫化质量的方法摘要：钢丝绳芯皮带在矿井运煤系统中起着至关重要的作用，但皮带接头的硫化工艺复杂。
为保证硫化接头的合格，结合实践在原有的硫化工艺中对一些步骤进行改进，使工作效率和质量得以提高。
关键词：钢丝绳皮带；硫化工艺应用；提高；质量一、引言为了提高煤炭从采区到地面之间的输送能力，主运皮带在这中间起着不可替代的作用。
但随着服务年限的增长，皮带表面的磨损和接头的老化，使得皮带硫化次数越来越多。
以往硫化皮带时间长，工艺繁杂，接头质量不易保证。
为改变这种情况，需对硫化工艺进行整理及改进来提高工效。
二、施工前的准备前期根据皮带机在巷道的位置综合考虑搭建一个受周围环境影响较小的硫化台。
对设备、材料、工具进行检查。
尤其是胶料、胶浆、硫化板、水压板确保合格完好。
配套的工具完好无遗漏。
三、皮带的硫化工艺对钢丝绳芯皮带来说，最常用和最可靠的接头方法是硫化粘接法，简称硫化。
1、硫化原理钢丝绳芯皮带利用硫化机使皮带中的钢丝绳和胶料在给定的时间、压力、温度下，借助硫化剂作为交联助剂使天然橡胶经过“架桥”作用而形成网状高分子的工艺过程[1]。
硫化分为四个阶段：硫化诱导期、热硫化阶段、平坦硫化阶段、过硫化阶段。
2、作头过程强力皮带的搭接就是让硫化橡胶对钢丝绳产生黏着力，钢丝绳的黏着力通常用抽出力来表示，抽出力与钢丝绳埋入芯胶中的长度成正比[2]。
接头较短皮带的强度达不到要求易造成胶带撕裂。
接头较长又会造成材料浪费。
胶带的搭接长度应根据胶带的强度和钢丝绳的抽出力计算，来选择比较合理的搭接长度。
钢丝绳搭接长度计算公式为：S =K×P／抽出力(1)S 为钢丝绳搭接长度，mm；P为钢丝绳拉断强度，kgf／根；K为钢丝绳搭接长度系数。
钢丝绳搭接长度计算可参考（表2）直接选取S′。
全搭接胶带接头长度计算公式为：Ls=K1S +250，（2）Ls为钢丝绳全搭接长度，mm；K1为钢丝绳搭接基数。
2.1、画中心线和接头线为保证硫化时皮带在一条中心线上，需对两条皮带做中心线。
潘津矿强力皮带硫化工艺流程
潘津工业煤矿强力皮带硫化施工流程一、硫化强力皮带参数及硫化机参数1、硫化皮带：型号ST/S2000/1200mm；（纵向拉伸强度2000N/mm）、带宽1200mm、上覆盖胶厚度8mm、下覆盖胶厚度6mm、钢丝根数94根、钢丝直径6mm、花纹高度6mm、输送带厚度28mm。
2、矿用隔爆型硫化接头机参数：型号：LBD—1200×830、硫化压力1.5～2.0MPa、硫化温度145 ℃、硫化板表面温差±3℃、升温时间(常温到145℃)：不大于30min、电源：660V/1140V、温度调节范围0～200℃、计时调节范围：0-99分钟可调对升温，保温，温度超限保护，报警实现全自动控制。
二、硫化工艺1、将预先准备好的枕木、平台架子、平台等搭好，平台搭建位置顶板完好、无淋水。
2、将需要硫化的接头放置到平台上。
3、画接头线，要求上带面与下带面所画的线相一致，以保证上、下接头的长度相同（接头长度为2m）。
4、剥头（1）沿虚线下刀，割至靠钢丝绳，将带头翻向后面，对准下线再割一刀至靠钢丝绳，将带头放下，拖至平台边，严禁割伤钢丝绳。
（2）将钢丝绳端部胶割开，用拔钉钳夹住带头边部钢丝绳端部沿水平方向向旁平拉（不允许向上、下拉，不允许折弯），用裁纸刀紧贴钢丝绳割至所划斜线，要求不能割过斜线，将钢丝绳从胶带抽出，按同样方法顺序抽出其余钢丝绳。
（3）将钢丝绳顺序排放在平台上。
5、裁断钢丝绳。
两个接头同时施工，用断线钳逐根裁断钢丝绳，由于采用三级错位搭接(见附图1）。
6、切割斜坡面，将接头切割成斜坡面。
7、打磨（1）用裁纸刀将钢丝绳上所附橡胶全部用刀割去，用电动毛刷逐根将钢丝绳表面及缝隙间残留的橡胶清除干净，细心操作，勿使钢丝绳镀锌层受损。
（2）钢丝绳根部间的橡胶、斜坡面和邻接斜坡面的面胶表面（宽约50mm左右），用砂轮机仔细打磨成粗糙面。
（3）打磨完毕后，将带头和钢丝绳上的胶末清除干净，将平台清理干净。
强力皮带接头硫化安全技术措施
强力皮带接头硫化安全技术措施强力皮带接头硫化是用于连接输送带的强力胶带的一种方法，一般在重载物料输送系统中使用。
在使用这种方法时，必须采取安全技术措施，以确保工人的安全。
1. 确保工人的安全在进行强力皮带接头硫化时，必须确保工人的安全。
无论在何种情况下，都必须遵循安全程序和标准。
例如，必须为每名工人提供恰当的安全装备，如头盔、手套、安全鞋等。
此外，在工作过程中，必须定期检查工人的身体状况，以便及时发现并处理任何安全隐患。
2. 物料清理在开始强力皮带接头硫化之前，必须彻底清除输送带上的任何杂物和油污。
这是必要的，因为这些杂物和油污会影响接头的质量和强度。
清理必须彻底，以确保接头的成功和安全。
3. 检查接头之前的连接部分在进行强力皮带接头硫化之前，必须检查连接部分是否完好、没有损坏或存在任何磨损。
只有在连接部分完好无损的情况下，才能进行后续的接头工作。
4. 检查原皮带和接头胶带在进行接头工作之前，必须检查原始输送带和要用于接头的胶带。
必须确保这些材料的品质和规格符合工程需求，这是确保接头的质量和稳定性的关键。
5. 使用正确的工具和设备在进行强力皮带接头硫化时，必须使用正确的工具和设备。
这些设备包括弯头焊接机、切割机和电动卷扬机等。
这些设备的选择必须根据具体情况和需求进行。
6. 接头施工技术使用强力皮带接头硫化方法，必须遵循正确的施工技术。
这包括准确的测量、切割、铺设和胶带热压等步骤。
必须确保每个步骤的正确实施，以确保接头的稳定性和安全性。
7. 进行电气安全检查在强力皮带接头硫化完成之后，必须进行电气安全检查。
这是确保系统正常运行和工人安全的关键步骤。
必须检查系统中的所有电气设备，包括输送带马达、喷水泵和传感器等。
总之，在进行强力皮带接头硫化时，必须采取正确的安全技术措施，以确保工人的安全和接头的质量和稳定性。
这些措施包括清理物料、检查连接部分、检查皮带和胶带等，都是确保接头成功的重要步骤。
在工作过程中，必须遵循安全程序和标准，使用正确的工具和设备，并进行电气安全检查。
强力皮带硫化技术创新

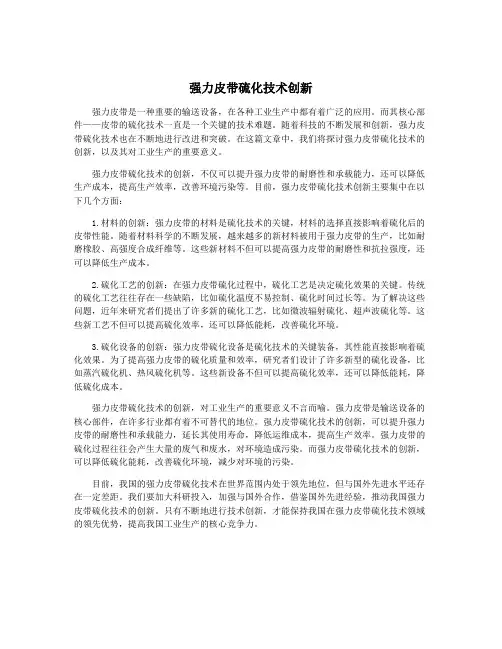

强力皮带硫化技术创新强力皮带是一种重要的输送设备，在各种工业生产中都有着广泛的应用。
而其核心部件——皮带的硫化技术一直是一个关键的技术难题。
随着科技的不断发展和创新，强力皮带硫化技术也在不断地进行改进和突破。
在这篇文章中，我们将探讨强力皮带硫化技术的创新，以及其对工业生产的重要意义。
强力皮带硫化技术的创新，不仅可以提升强力皮带的耐磨性和承载能力，还可以降低生产成本，提高生产效率，改善环境污染等。
目前，强力皮带硫化技术创新主要集中在以下几个方面：1.材料的创新：强力皮带的材料是硫化技术的关键，材料的选择直接影响着硫化后的皮带性能。
随着材料科学的不断发展，越来越多的新材料被用于强力皮带的生产，比如耐磨橡胶、高强度合成纤维等。
这些新材料不但可以提高强力皮带的耐磨性和抗拉强度，还可以降低生产成本。
2.硫化工艺的创新：在强力皮带硫化过程中，硫化工艺是决定硫化效果的关键。
传统的硫化工艺往往存在一些缺陷，比如硫化温度不易控制、硫化时间过长等。
为了解决这些问题，近年来研究者们提出了许多新的硫化工艺，比如微波辐射硫化、超声波硫化等。
这些新工艺不但可以提高硫化效率，还可以降低能耗，改善硫化环境。
3.硫化设备的创新：强力皮带硫化设备是硫化技术的关键装备，其性能直接影响着硫化效果。
为了提高强力皮带的硫化质量和效率，研究者们设计了许多新型的硫化设备，比如蒸汽硫化机、热风硫化机等。
这些新设备不但可以提高硫化效率，还可以降低能耗，降低硫化成本。
强力皮带硫化技术的创新，对工业生产的重要意义不言而喻。
强力皮带是输送设备的核心部件，在许多行业都有着不可替代的地位。
强力皮带硫化技术的创新，可以提升强力皮带的耐磨性和承载能力，延长其使用寿命，降低运维成本，提高生产效率。
强力皮带的硫化过程往往会产生大量的废气和废水，对环境造成污染。
而强力皮带硫化技术的创新，可以降低硫化能耗，改善硫化环境，减少对环境的污染。
目前，我国的强力皮带硫化技术在世界范围内处于领先地位，但与国外先进水平还存在一定差距。
强力皮带硫化技术创新
强力皮带硫化技术创新强力皮带硫化技术是指对橡胶输送带进行硫化加工，以提高其强力和耐磨性能。
随着现代物流和矿山等行业的快速发展，对输送带的性能要求也越来越高。
强力皮带硫化技术的创新对于提高输送带的使用寿命和安全性具有重要意义。
在传统的强力皮带硫化技术中，常用的硫化剂是硫和硫化氢等化学物质，通过高温加热使橡胶与硫化剂发生化学反应，从而得到硫化的皮带。
这种硫化剂在加工过程中会产生有害气体和废弃物，对环境和工人的健康造成一定的威胁。
这种硫化技术还存在着反应效率低、硫化时间长、硫化工艺复杂等问题。
为了解决以上问题，近年来，研究人员对强力皮带硫化技术进行了创新，并取得了显著的成果。
针对硫化剂产生的环境污染问题，新型的环保硫化剂得到了广泛应用。
这些环保硫化剂不仅可以取代传统的硫和硫化氢，还能在加工过程中减少有害气体的排放，改善工作环境。
通过引入纳米材料，如碳纳米管、纳米氧化锌等，可以改善橡胶的物理性能。
这些纳米材料与橡胶的相容性强，可以增加皮带的强力和耐磨性能。
纳米材料还具有抗紫外线老化、抗氧化等优良性能，可以延长皮带的使用寿命。
还发展了新型的硫化工艺，如微波硫化、激光硫化等。
这些新型的硫化技术具有加热速度快、硫化反应均匀、反应效率高等优点。
特别是微波硫化技术，通过在短时间内加热橡胶，可以实现快速硫化，并且能够控制硫化的温度和时间，提高橡胶的硫化质量和皮带的性能。
随着计算机技术的发展，还出现了智能化的强力皮带硫化技术设备。
这些设备可以实现对硫化过程的自动控制和监测，能够实时监测皮带的温度、压力、硫化时间等参数，并及时调整硫化工艺，确保硫化的质量和稳定性。
强力皮带硫化技术的创新不仅可以提高皮带的强力和耐磨性能，延长其使用寿命，还可以减少环境污染和保护工人的健康。
随着技术的不断进步，相信强力皮带硫化技术将会得到更好的发展和应用。
强力胶带硫化施工工艺阐述
强力胶带硫化施工工艺阐述强力胶带作为一种广泛应用于各种行业的胶粘材料，其应用在工业生产中已经十分成熟。
而在一些特殊的领域，如航空、航天、轨道交通等高端制造领域，对于胶粘材料的要求更加严格。
在这些领域中，使用强力胶带进行硫化施工已经成为一种重要的工艺，能够保证生产中的精准和效率性。
强力胶带硫化施工工艺指的是将胶带作为连接或密封材料，通过硫化工艺达到固化效果。
该工艺的最大优势仍然是强力胶带本身的性能。
强力胶带可以提供超强的粘着力和耐热性能，可以耐受高强度的拉力和压缩力。
同时，强力胶带也可以在各种不同的环境下进行施工，包括低温和高温，潮湿和干燥环境，以及正常或不寻常的表面形状。
在实际应用中，强力胶带硫化施工工艺还需要结合具体的施工工艺来进行。
根据施工工艺的不同，胶带可以直接贴合或者将其铺在表面上。
在完成施工后，将强力胶带从胶层中硫化出来，从而达到固化的效果。
整个硫化施工过程中需要考虑许多因素，比如粘着剂的类型、施工温度、施工压力等。
这些因素都应该结合具体的情况和施工设备来进行评估和调整。
强力胶带硫化施工工艺本身也需要不断进行创新和改进。
随着各种高科技行业的不断发展，胶带在施工过程中的要求也越来越高。
例如，一些高端制造领域需要使用高强度胶带进行施工，从而降低产品重量和提升产品稳定性。
另外，一些行业在施工过程中对粘着剂的要求也更为严格。
因此，胶带厂商需要协同其客户和施工企业，不断研发出新的、更加创新的强力胶带和硫化施工工艺，以满足各种要求。
总的来说，强力胶带硫化施工工艺已经成为高端制造领域不可或缺的工艺之一。
它能够在生产过程中提高效率和精准度，同时还可以降低生产成本。
随着技术的进步和需求的变化，该工艺还将不断创新和进步，为各种行业提供更加先进的施工工艺和胶粘材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强力皮带接头硫化工艺
1、接头前,先将需要接头的胶带牵引到位,使胶带的接头交叠部位略大于接头长度（接头长度要求1m）。
2、在皮带架杆上用枕木、木板搭建操作平台，以便剥头使用。
3、胶带的接头方向与接头的使用寿命有很大关系,心须认真确定,一般接头方向与胶带运行方向一致(见图)。
4、将胶带的AB两头（见上图）各测量1m并划出切割基线，依据此线用美工刀将皮带的胶层和第一布层割开，注意下刀深度，防止割伤第二布层。
5、沿胶带两边的边胶，切割到布层，宽度15mm—30mm皆可。
6、从切割基线向皮带端部剥胶层和第一布层，可将胶皮纵向分成50mm宽度的若干块，以便剥皮时省力，或者借助机械设备协助省力。
7、当剥完胶层和第一布层后，在露出的布层上测量划出剩下第二条、第三条和第四条切割线，标准是横向将待剥的皮带平均分成4块250mm的等份（剥离以后成阶梯状）。
依据第二条切割线用美工刀将皮带的第二布层割开，同样注意下刀深度，防止割伤第三布层，然后从切割基线向皮带端部剥离第二布层。
以此类推，按照剥第二布层的步骤逐层划线，逐层不理，剥离以后皮带呈阶梯状。
8、将步骤5留下的两边的边胶用美工刀削掉一半。
9、表面处理：①用手动砂轮将布层表面和过渡区打磨成粗糙状,注意打磨的目的在于清除表面的污染,增加胶和布的表面活性及粗糙度,打磨时不要损伤布层。
②用干净白布顺着剥头方向将整个接头面擦拭干净。
10、拆除操作平台，搭建硫化平台底层。
硫化平台的摆放，从下至上的顺序为:槽钢、水压板、下隔热板、下加热板。
11、在打磨好的布层、基准线过渡面上以及所有接头部位涂刷胶浆,胶浆涂刷时，要做到不过多、不漏刷、要均匀。
12、待胶浆干燥至不粘手时，将芯胶片平整地覆盖在接头部位(为防止芯胶片被污染,应
保留胶片的包装薄膜到接头对接前再撕去)，同时裁剪两层30mm宽的芯胶片分别贴在接头四周的边上，以起到将芯胶关在接头中间和补充缺胶的作用，若遇皮带用破口和破洞可用相应大小的芯胶片填充。
然后用利器将芯胶片逐处刺孔以排除胶层中的气体。
13、将同样处理好的涂刷胶浆的B接头，根据接头中心线将两头重合，注意保证接头两端中心线在一条直线上。
然后在两个接头缝隙处再涂刷胶浆，并再贴一条30mm宽的芯胶。
14、一是在两块发热板缝隙处垫放略宽于皮带的薄铁皮，以防止缝隙处加热不均导致皮带隆起一道杠。
二是在1m接头的两侧分别靠紧塞放同样厚度的皮带，以防止芯胶融化流出以及发热板压变形。
15、合上上加热板,放置好隔热板,将同样数量的上槽钢压上。
开始预紧螺栓，将螺栓微收紧后,调整槽钢位置，以保证露出水压板的水嘴和温度计插孔，然后将螺栓拧紧，注意紧螺栓时，两边要同时紧，不要造成单边松紧。
16、加压：采取两次加压法，即：先将水压板压力加压到1.0Mpa，接通电源加温到100℃时再升一次压到1.2-1.5 Mpa左右，保持此压力直至硫化结束(中间过程如有压力损失必须及时补压)。
17、硫化：①将四只温控探头插入加热板，连接加热板电源，设定好电控箱硫化时间和硫化温度，接通电源开始升温。
②当加热板温度达到145℃时，开始计时硫化，保持145℃的温度15分钟左右。
硫化过程中要密切观察温度和压力的变化并及时给予修正，同时要注意电控箱的情况变化，防止电器故障引起的硫化温度不足或过高引起的问题。
18、冷却：硫化时间到后，切断加热电源，保持测温和水压，待温度自然冷却到80℃时，切断电源拆除电源线、水压泵等进行起模。
19、检查和修整：①检查接头部位的整体情况，是否有起泡、缺胶和其它异常情况,检查中心线的偏差距离。
②若中心线偏差10m皮带长度内大于25mm或接头有大量起泡的必须重新胶接。
