人教版高中物理选修3-2同步测试卷,单元测试卷：高中同步测试卷(九) Word版含解析

高中同步测试卷(九)期中测试卷(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．科学家探索自然界的奥秘，要付出艰辛的努力.19世纪，英国科学家法拉第经过10年坚持不懈的努力，发现了电磁感应现象．下图中可用于研究电磁感应现象的实验是()2.如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是()A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引D．因电源正、负极未知，无法具体判断3.如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g，下列说法中正确的是()A．在磁铁下落的整个过程中，圆环中的感应电流方向先逆时针后顺时针(从上向下看圆环)B．磁铁在整个下落过程中，所受线圈对它的作用力先竖直向上后竖直向下C．磁铁在整个下落过程中，它的机械能不变D．磁铁落地时的速率一定等于2gh4．如图甲所示，一个电阻为R，面积为S的矩形导线框abcd，水平放置在匀强磁场中，磁场的磁感应强度为B，方向与ad边垂直并与线框平面成45°角，o、o′分别是ab和cd边的中点．现将线框右半边obco′绕oo′逆时针转动90°到图乙所示位置．在这一过程中，导线中通过的电荷量是()A.2BS2RB.2BSRC.BS RD ．05.如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为E ；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为E ′.则E ′E等于( )A.12B.22C ．1D. 26.如图，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表A 的示数为1.0 A 7．如图中A 是一底边宽为L 的闭合线框，其电阻为R .现使线框以恒定的速度v 沿x 轴向右运动，并穿过图中所示的宽度为d 的匀强磁场区域，已知L <d ，且在运动过程中线框平面始终与磁场方向垂直．若以x 轴正方向作为力的正方向，线框从图中所示位置开始运动的时刻作为时间的零点，则在下列所示的图象中，可能正确反映上述过程中磁场对线框的作用力F 随时间t 变化情况的是( )二、多项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有多个选项符合题意．)8．单匝矩形线圈abcd 放在匀强磁场中，如图所示，ab ＝dc ＝l1，ad ＝bc ＝l 2，从图示位置起以角速度ω绕不同转轴匀速转动，则( )A ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtB ．以O 1O 1′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtC ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωtD ．以OO ′为转轴或以ab 为转轴时，感应电动势e ＝Bl 1l 2ωsin ⎝⎛⎭⎫ωt ＋π2 9.1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是( )A ．圆盘上产生了感应电动势B ．圆盘内的涡电流产生的磁场导致磁针转动C ．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D ．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动 10．如图所示的甲、乙两个电路，电感线圈的自感系数足够大，且直流电阻非常小但不可忽略，闭合开关S ，待电路达到稳定后，灯泡均能发光．现将开关S 断开，这两个电路中灯泡亮度的变化情况可能是( )A ．甲电路中灯泡将渐渐变暗B ．甲电路中灯泡将先变得更亮，然后渐渐变暗C ．乙电路中灯泡将渐渐变暗D ．乙电路中灯泡将先变得更亮，然后渐渐变暗11.如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )A ．P ＝2mg v sin θB ．P ＝3mg v sin θC ．当导体棒速度达到v 2时加速度大小为g2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功 12．如图是法拉第做成的世界上第一台发电机模型的原理图．将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a 、b 导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，就可以使闭合电路获得电流．若图中铜盘半径为L ，匀强磁场的磁感应强度为B ，回路总电阻为R ，从上往下看逆时针匀速转动铜盘的角速度为ω.则下列说法正确的是( )A ．回路中有大小和方向周期性变化的电流B ．回路中电流大小恒定，且等于BL 2ω2RC ．回路中电流方向不变，且从b 导线流进灯泡，再从a 导线流向旋转铜盘D ．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(10分)如图所示，半径为a 的圆形区域内有匀强磁场，磁感应强度B ＝0.2 T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心放置，磁场与环面垂直，其中a ＝0.4 m ，b ＝0.6 m ，金属环上分别接有灯L 1、L 2，一金属棒MN 与金属环接触良好，棒与环的电阻均不计．(1)若棒以5 m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径的瞬间，MN 中的感应电动势；(2)撤去中间的金属棒MN ，将右边的半圆环以OO ′为轴向上翻转90°，若此后磁场随时间均匀变化，其变化率为ΔB Δt ＝4πT/s ，求此时的感应电动势．14.(10分)如图所示，单匝矩形线框面积为S ，电阻为R ，处于水平方向匀强磁场中，磁感应强度为B .线框可以绕着AB 边以角速度ω匀速运动，当线框转至如图位置时为计时起点，求：(1)线框中感应电流的瞬时值表达式；(2)当线框从此位置开始转过90°的过程中，通过线框的电量q ； (3)一个周期内线框中产生的热量Q .15．(10分)如图所示，两光滑金属导轨，间距d ＝0.2 m ，在桌面上的部分是水平的，处在磁感应强度B ＝0.1 T 、方向竖直向下的有界磁场中，电阻R ＝3 Ω，桌面高H ＝0.8 m ，金属杆ab 的质量m ＝0.2 kg 、电阻r ＝1 Ω，在导轨上距桌面h ＝0.2 m 高处由静止释放，落地点距桌面左边缘的水平距离s ＝0.4 m ，g ＝10 m/s 2，求：(1)金属杆刚进入磁场时，R 上的电流大小； (2)整个过程中R 放出的热量．16．(12分)水平面上两根足够长的金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m 的金属杆(如图甲所示)，金属杆与导轨的电阻忽略不计；匀强磁场垂直水平面向里，用与导轨平行的恒定拉力F 作用在金属杆上，杆最终将做匀速运动．当改变拉力的大小时，相对应的匀速运动速度v 也会变化，v 和F 的关系如图乙所示(重力加速度g 取10 m/s 2)．问：(1)金属杆在做匀速运动之前做什么运动？(2)若m ＝0.5 kg ，L ＝0.5 m ，R ＝0.5 Ω，则磁感应强度B 为多大？ (3)由v －F 图线的截距可求得什么物理量？其值为多少？参考答案与解析1．[导学号26020129] 【解析】选C.A 是研究磁场对电流存在力的作用，B 是研究电流的磁效应，C 是研究电磁感应现象，D 是研究欧姆定律，故选C.2．[导学号26020130] 【解析】选A.在电键S 接通的瞬间，通电螺线管产生磁场，穿过铜环的磁通量增大产生感应电流，感应电流产生的新磁场与原磁场方向相反，相互排斥，故选A.3．[导学号26020131] 【解析】选A.当条形磁铁靠近圆环时，穿过圆环的磁通量增加，根据楞次定律可判断圆环中感应电流的方向为逆时针，当条形磁铁远离圆环时，穿过圆环的磁通量减小，根据楞次定律可判断圆环中感应电流的方向为顺时针，A 正确；根据楞次定律的推论“来拒去留”原则，可判断磁铁在整个下落过程中，所受圆环对它的作用力始终竖直向上，B 错误；磁铁在整个下落过程中，由于受到磁场力的作用，磁铁的机械能不守恒，C 错误；若磁铁从高度h 处做自由落体运动，其落地时的速度为v ＝2gh ，但磁铁穿过圆环的过程中要产生一部分电热，根据能量守恒定律可知，其落地速度一定小于2gh ，D 错误．4．[导学号26020132] 【解析】选A.对线框的右半边(obco ′)未旋转时整个回路的磁通量Φ1＝BS sin 45°＝22BS ；对线框的右半边(obco ′)旋转90°后，穿进跟穿出的磁通量相等，如图，整个回路的磁通量Φ2＝0.ΔΦ＝Φ1－Φ2＝22BS .根据公式q ＝It ＝ΔΦΔtR Δt ＝2BS2R .故选A.5．[导学号26020133] 【解析】选B.设金属棒的长度为L .左侧的金属棒有效切割长度为L ，垂直切割磁感线，产生的感应电动势为E ＝BL v 右侧的金属棒有效切割长度为22L ，垂直切割磁感线，产生的感应电动势为 E ′＝22BL v 则E ′E ＝22. 6．[导学号26020134] 【解析】选D.因e ＝102sin 10πt (V)，故ω＝10π rad/s ，f ＝ω2π＝5 Hz ，选项A 错误；E m ＝10 2 V ，故其有效值E ＝E m2＝10 V ，选项B 错误；交流电表的示数及功率的计算均要用有效值，因此电路中A 表的示数I ＝ER ＋r ＝1.0 A ，选项D 正确；外接电阻R 所消耗功率为P ＝I 2R ＝1.02×9.0 W ＝9 W ，选项C 错误．7．[导学号26020135] 【解析】选D.根据楞次定律知，磁场对线框的作用力F 始终阻碍线框与磁场间的相对运动，只有D 正确．8．[导学号26020136] 【解析】选CD.图示时刻感应电动势最大为Bl 1l 2ω，以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωt ，A 错误C 正确；以O 1O 1′为转轴时，磁通量的变化率始终为零，感应电动势为零，B 错误；由数学知识知以OO ′为转轴或以ab 为转轴时，感应电动势e ＝Bl 1l 2ωsin ⎝⎛⎭⎫ωt ＋π2，D 正确，故选CD. 9．[导学号26020137] 【解析】选AB.A.当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A 正确；B.如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B 正确；C.在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C 错误；D.圆盘中的自由电子随圆盘一起运动形成的电流的磁场方向沿圆盘轴线方向，会使磁针沿轴线方向偏转，选项D 错误．10．[导学号26020138] 【解析】选AD.在题图甲的电路中，断开开关前，灯泡中的电流与线圈L 中的电流相同；断开开关后，灯泡、线圈L 、电阻R 构成闭合电路，自感电流将使灯泡继续亮一会儿，但自感电流只能在灯泡原有电流的基础上减小，所以灯泡中的电流不会比断开开关前大，即灯泡的亮度不会比断开前更亮，所以A 正确，B 错误．在题图乙的电路中，断开开关前，线圈L 中的电流比灯泡中的电流大，断开开关后，线圈L 中的自感电流通过灯泡，该电流大于灯泡中原有的电流，故灯泡将比原来更亮；又由于自感不能阻止电流的减小，最终自感电流还是要减为零，故灯泡将逐渐变暗直至熄灭，所以C 错误，D正确．11．[导学号26020139] 【解析】选AC.当导体棒速度达到v 时开始匀速运动，有B 2L 2vR ＝mg sin θ.当导体棒以速度2v 匀速运动，有B 2L 22vR ＝mg sin θ＋F ，可得F ＝mg sin θ，故F 的功率为2mg v sin θ.当导体棒速度达到v 2时，有mg sin θ－B 2L 2v 2R ＝ma ，可得a ＝g2sin θ.当导体棒以2v 的速度匀速运动时，根据能量守恒定律，重力和拉力所做的功之和等于R 上产生的焦耳热，故选AC.12．[导学号26020140] 【解析】选BC.把铜盘看做若干条由中心指向边缘的铜棒组合而成，当铜盘转动时，每根铜棒都在切割磁感线，相当于电源，由右手定则知，中心为电源正极，盘边缘为负极，若干个相同的电源并联对外供电，电流方向由b 经灯泡再从a 流回铜盘，方向不变，A 错，C 对．回路中感应电动势为BL 2ω2，所以电流为BL 2ω2R ，B 对．当铜盘不动，磁场按正弦规律变化时，铜盘中形成涡流，但没有电流通过灯泡，D 错．本题选BC.13．[导学号26020141] 【解析】(1)若棒以5 m/s 的速率在环上向右匀速滑动，棒滑过圆环直径的瞬间产生的感应电动势：E 1＝B ·2a ·v ＝0.2×0.8×5 V ＝0.8 V ． (5分) (2)磁场随时间均匀变化，此时感应电动势为：E 2＝ΔΦΔt ＝S ΔB Δt ＝12πa 2·ΔBΔt ＝0.32 V ． (5分)【答案】(1)0.8 V (2)0.32 V14．[导学号26020142] 【解析】(1)线框转动产生的电动势的最大值： E m ＝nBSω(n ＝1)(1分) 电动势的瞬时值e ＝E m cos ωt ＝BSωcos ωt (1分) 电流的瞬时值：i ＝e R ＝BSωR cos ωt .(1分) (2)q ＝I Δt(1分) 由欧姆定律：I ＝ER(1分) E ＝n ΔΦΔt ＝BS Δt(1分) 解得：q ＝BSR .(1分) (3)电流的有效值：I ＝I m 2＝BSω2R(1分)由焦耳定律：Q ＝I 2RT ＝⎝⎛⎭⎫BSω2R 2·R ·2πω＝πωB 2S2R .(2分)【答案】(1)i ＝BSωR cos ωt (2)BS R (3)πωB 2S 2R15．[导学号26020143] 【解析】(1)设ab 杆刚进入磁场的瞬时速度为v ，由机械能守恒定律得mgh ＝12m v 2，v ＝2gh ＝2 m/s(2分)此时感应电动势E ＝Bd v ＝0.1×0.2×2 V ＝0.04 V (1分) I ＝E R ＋r ＝0.043＋1A ＝0.01 A ． (1分) (2)设金属杆做平抛运动的初速度为v ′，则有 s ＝v ′2Hg，v ′＝s2H g＝1 m/s (2分)由能量守恒定律有 Q ＝mgh －12m v ′2＝⎝⎛⎭⎫0.2×10×0.2－12×0.2×12 J ＝0.3 J (2分)故R 放出的热量Q R ＝Q R ＋r ·R ＝0.33＋1×3 J ＝0.225 J ．(2分) 【答案】(1)0.01 A (2)0.225 J16．[导学号26020144] 【解析】(1)变速运动(或变加速运动或加速度减小的加速运动或加速运动)(2分) (2)感应电动势：E ＝BL v (1分) 感应电流：I ＝E R(1分) 安培力：F 安＝BIL ＝B 2L 2vR(1分) 由题图乙中图线可知金属杆受拉力、安培力和阻力的作用，匀速运动时合力为零．故 F ＝B 2L 2v R＋F f ，(1分) v ＝R （F －F f ）B 2L 2＝R B 2L 2F －R F f B 2L 2 (1分) 由题图乙中图线可知直线的斜率为k ＝2 (1分) 得B ＝RkL 2＝1 T ． (1分)(3)由图线的截距可以求得金属杆受到的阻力F f，F f＝2 N (1分) 若金属杆受到的阻力仅为滑动摩擦力，由截距可求得动摩擦因数μ＝0.4. (2分) 【答案】(1)见解析(2)1 T(3)见解析。

合集下载

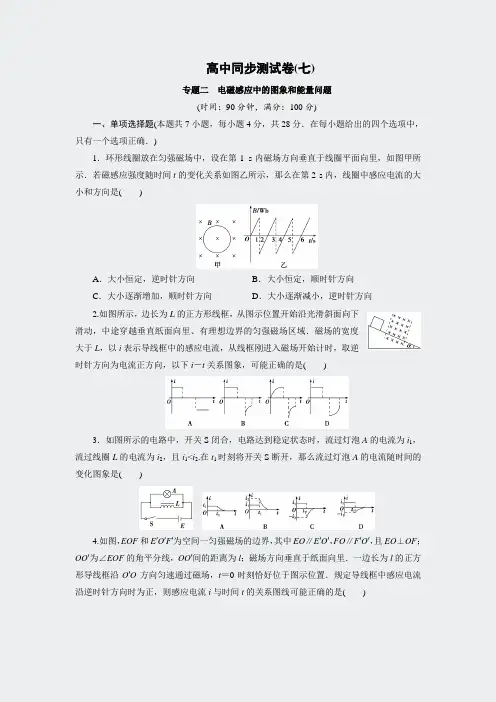

高中同步测试卷人教物理选修3-2高中同Word版含解析43

高中同步测试卷(七)专题二电磁感应中的图象和能量问题(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．环形线圈放在匀强磁场中，设在第1 s内磁场方向垂直于线圈平面向里，如图甲所示．若磁感应强度随时间t的变化关系如图乙所示，那么在第2 s内，线圈中感应电流的大小和方向是()A．大小恒定，逆时针方向B．大小恒定，顺时针方向C．大小逐渐增加，顺时针方向D．大小逐渐减小，逆时针方向2.如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域．磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是()3．如图所示的电路中，开关S闭合，电路达到稳定状态时，流过灯泡A的电流为i1，流过线圈L的电流为i2，且i1<i2.在t1时刻将开关S断开，那么流过灯泡A的电流随时间的变化图象是()4.如图，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为l；磁场方向垂直于纸面向里．一边长为l的正方形导线框沿O′O方向匀速通过磁场，t＝0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是()5.闭合线圈与匀强磁场垂直，现将线圈拉出磁场，第一次拉出速度为v1，第二次拉出速度为第一次的两倍，则()A．两次拉力做的功一样多B．两次所需拉力一样大C．两次拉力的功率一样大D．两次通过线圈的电荷量一样多6.水平放置的光滑导轨上放置一根长为L、质量为m的导体棒ab，ab处在磁感应强度大小为B、方向如图所示的匀强磁场中，导轨的一端接一阻值为R的电阻，导轨及导体棒电阻不计．现使ab在水平恒力F作用下由静止沿垂直于磁场的方向运动，当通过位移为x时，ab达到最大速度v m.此时撤去外力，最后ab 静止在导轨上．在ab运动的整个过程中，下列说法正确的是()A．撤去外力后，ab做匀减速运动B．合力对ab做的功为FxC．R上释放的热量为Fx＋12m v2mD．R上释放的热量为Fx7．如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压u ab为正，下列u ab－t图象可能正确的是()甲乙A B C D二、多项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有多个选项符合题意．)8.(2016·高考四川卷)如图所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋k v(F0、k是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为F A，电阻R两端的电压为U R，感应电流的功率为P，它们随时间t变化图象可能正确的有()9．如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在垂直斜面向上的匀强磁场中，电阻可忽略不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用．金属棒沿导轨匀速下滑，则它在下滑高度h的过程中，以下说法正确的是()A．作用在金属棒上各力的合力做功为零B．重力做的功等于系统产生的电能C．金属棒克服安培力做的功等于电阻R上产生的焦耳热D．金属棒克服恒力F做的功等于电阻R上产生的焦耳热10．如图所示，倾斜的平行导轨处在匀强磁场中，导轨上、下两边的电阻分别为R1＝3 Ω和R2＝6 Ω，金属棒ab的电阻R3＝4 Ω，其余电阻不计．则金属棒ab沿着粗糙的导轨加速下滑的过程中()A．安培力对金属棒做的功等于金属棒机械能的减少量B．重力和安培力对金属棒做功之和大于金属棒动能的增量C．R1和R2发热功率之比P1∶P2＝1∶2D．R1、R2和R3产生的焦耳热之比Q1∶Q2∶Q3＝2∶1∶611.如图所示，ABCD为固定的水平光滑矩形金属导轨，处在方向竖直向下，磁感应强度为B的匀强磁场中，AB间距为L，左右两端均接有阻值为R的电阻，质量为m、长为L 且不计电阻的导体棒MN放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开始时，弹簧处于自然长度，导体棒MN具有水平向左的初速率v0，经过一段时间，导体棒MN第一次运动到最右端，这一过程中AB间R上产生的焦耳热为Q，则()A ．初始时刻棒所受的安培力大小为2B 2L 2v 0RB ．当棒再一次回到初始位置时，AB 间电阻的热功率为B 2L 2v 20RC ．当棒第一次到达最右端时，弹簧具有的弹性势能为12m v 20－2QD ．当棒第一次到达最右端时，弹簧具有的弹性势能为12m v 20－6Q12．如图所示，两固定的竖直光滑金属导轨足够长且电阻不计．绝缘轻绳一端固定，另一端系于导体棒a 的中点，轻绳保持竖直．将导体棒b 由边界水平的匀强磁场上方某一高度处静止释放．匀强磁场的宽度一定，方向与导轨平面垂直，两导体棒电阻均为R 且与导轨始终保持良好接触．下列说法正确的是( )A ．b 进入磁场后，a 中的电流方向向左B ．b 进入磁场后，轻绳对a 的拉力增大C ．b 进入磁场后，重力做功的瞬时功率可能增大D ．b 由静止释放到穿出磁场的过程中，a 中产生的焦耳热等于b 减少的机械能题号 1 2 3 4 5 6 7 8 9 10 11 12 答案三、计算题(本题共4小题，共42分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(10分)如图甲所示，由均匀电阻丝做成的正方形线框abcd 的电阻为R ，边长为l ，现将线框以与ab 垂直的速度v 匀速穿过一宽度为2l 、磁感应强度为B 的匀强磁场区域，整个过程中ab 、cd 两边始终保持与边界平行，令线框的cd 边刚与磁场左边界重合时t ＝0，电流沿abcda 流动的方向为正．(1)求此过程中线框产生的焦耳热；(2)在图乙中画出线框中感应电流随时间变化的图象．14．(10分)如图所示，一对平行光滑轨道放置在水平面上，两轨道间距l＝0.20 m，电阻R＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B＝0.5 T的匀强磁场中，磁场方向垂直轨道面向下．现有一外力F沿轨道方向拉杆，使之做匀加速运动，测得力F与时间t的关系如图所示．求杆的质量m和加速度a.15.(10分)如图甲所示，在水平面上固定有长为L＝2 m、宽为d＝1 m的金属“U”型导轨，在“U”型导轨右侧l＝0.5 m范围内存在垂直纸面向里的匀强磁场，且磁感应强度随时间变化规律如图乙所示．在t＝0时刻，质量为m＝0.1 kg的导体棒以v0＝1 m/s的初速度从导轨的左端开始向右运动，导体棒与导轨之间的动摩擦因数为μ＝0.1，导轨与导体棒单位长度的电阻均为λ＝0.1 Ω/m，不计导体棒与导轨之间的接触电阻及地球磁场的影响(取g＝10 m/s2)．(1)通过计算分析4 s内导体棒的运动情况；(2)计算4 s内回路中电流的大小，并判断电流方向；(3)计算4 s内回路产生的焦耳热．16．(12分)如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l ＝0.5 m ，左端接有阻值R ＝0.3 Ω的电阻．一质量m ＝0.1 kg ，电阻r ＝0.1 Ω的金属棒MN 放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B ＝0.4 T ．棒在水平向右的外力作用下，由静止开始以a ＝2 m/s 2的加速度做匀加速运动，当棒的位移x ＝9 m 时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q 1∶Q 2＝2∶1.导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：(1)金属棒在匀加速运动过程中，通过电阻R 的电荷量q ； (2)撤去外力后回路中产生的焦耳热Q 2； (3)外力做的功W F .参考答案与解析1．[导学号26020097] 【解析】选A.由题图乙可知，第2 s 内ΔB Δt 为定值，由E ＝ΔΦΔt ＝ΔBΔtS 知，线圈中感应电动势为定值，所以感应电流大小恒定．第2 s 内磁场方向向外，穿过线圈的磁通量减少，由楞次定律判断知感应电流为逆时针方向，A 项正确．B 、C 、D 错误．2．[导学号26020098] 【解析】选B.边长为L 的正方形线框，从图示位置开始沿光滑斜面向下滑动，若进入磁场时所受安培力与重力沿斜面方向的分力平衡，则线框做匀速直线运动，感应电流为一恒定值；完全进入后磁通量不变，感应电流为零，线框做匀加速直线运动；从磁场中出来时，感应电流方向相反，所受安培力大于重力沿斜面方向的分力，线框做减速运动，感应电流减小．所以选项B 正确．3．[导学号26020099] 【解析】选C.S 闭合电路达到稳定时，流过小灯泡的电流是稳定的，大小为i 1，方向向右；S 断开时，i 1立即减为0，i 2减小，L 中产生自感电动势，阻碍i 2的减小，L 与A 组成闭合回路，流经A 中的电流从i 2开始逐渐减小到0，方向向左，所以C 正确．4．[导学号26020100] 【解析】选B.本题中四个选项都是i －t 关系图线，故可用排除法．因在第一个阶段内通过导线框的磁通量向里增大，由楞次定律可判定此过程中感应电流沿逆时针方向，故C 、D 错误．由于穿过整个磁场区域的磁通量变化量ΔΦ＝0，由q ＝ΔΦR 可知整个过程中通过导线框的总电荷量也应为零，而在i －t 图象中图线与时间轴所围总面积为零，即时间轴的上下图形面积的绝对值应相等，故A 错误B 正确．5．[导学号26020101] 【解析】选D.设线圈的电阻为R ，由E ＝BL v ，I ＝ER ，F ＝BIL＝B 2L 2v R ，线圈匀速被拉出，则F ＝F 拉，F 拉和v 成正比，B 错误；两次拉出过程中，位移L相同，运动时间t ＝Lv ，由W ＝FL cos α得，两次拉力做功不同，A 错误；功率P ＝F v ，F 、v 不同，功率不同，C 错误；q ＝It ＝E R t ＝BL v R t ＝BL 2R，所以电荷量q 一样多，D 正确．6．[导学号26020102] 【解析】选D.撤去外力后，导体棒水平方向只受安培力作用，而F 安＝B 2L 2vR ，F 安随v 的变化而变化，故棒做加速度变化的变速运动，A 错；对整个过程由动能定理得W 合＝ΔE k ＝0，B 错；由能量守恒定律知，外力做的功等于整个回路产生的电能，电能又转化为R 上释放的热量，即Q ＝Fx ，C 错，D 正确．7．[导学号26020103] 【解析】选C.由题图乙知，0～0.25T 0，外圆环电流逐渐增大且Δi Δt 逐渐减小，根据安培定则，外圆环内部磁场方向垂直纸面向里，磁场逐渐增强且ΔBΔt 逐渐减小，根据楞次定律知内圆环a 端电势高，所以u ab >0，根据法拉第电磁感应定律u ab ＝ΔΦΔt ＝ΔBS Δt 知，u ab 逐渐减小；t ＝0.25T 0时，Δi Δt ＝0，所以ΔBΔt ＝0，u ab ＝0；同理可知0.25T 0<t <0.5T 0时，u ab <0，且|u ab |逐渐增大；0.5T 0～T 0内重复0～0.5T 0的变化规律．故选项C 正确．8．[导学号26020104] 【解析】选BC.设某时刻金属棒的速度为v ，根据牛顿第二定律F －F A ＝ma ，即F 0＋k v －B 2l 2v R ＋r ＝ma ，即F 0＋⎝⎛⎭⎫k －B 2l 2R ＋r v ＝ma ，如果k >B 2l 2R ＋r ，则加速度与速度成线性关系，且随着速度增大，加速度越来越大，即金属棒运动的v －t 图象的切线斜率也越来越大，由于F A ＝B 2l 2v R ＋r ，F A －t 图象的切线斜率也越来越大，感应电流(i ＝Bl vR ＋r )、电阻两端的电压(U R ＝BlR v R ＋r )及感应电流的功率(P ＝B 2l 2v 2R ＋r )也会随时间变化得越来越快，B 项正确；如果k ＝B 2l 2R ＋r ，则金属棒做匀加速直线运动，电动势随时间均匀增大，感应电流、电阻两端的电压、安培力均随时间均匀增大，感应电流的功率与时间的二次方成正比，没有选项符合；如果k <B 2l 2R ＋r ，则金属棒做加速度越来越小的加速运动，感应电流、电阻两端的电压、安培力均增加得越来越慢，最后恒定，感应电流的功率最后也恒定，C 项正确．9．[导学号26020105] 【解析】选AC.根据动能定理，合力做的功等于动能的增量，故A 对；重力做的功等于重力势能的减少量，重力做的功等于克服F 所做的功与产生的电能之和，而克服安培力做的功等于电阻R 上产生的焦耳热，所以B 、D 错，C 对．10．[导学号26020106] 【解析】选BD.由能量守恒定律，安培力对金属棒做功小于金属棒机械能的减少量，选项A 错误；由动能定理可知，重力和安培力对金属棒做功之和大于金属棒动能的增量，选项B 正确；导轨上、下两边的电阻属于并联关系，两者电压相等，R 1和R 2发热功率之比P 1∶P 2＝2∶1，选项C 错误；R 1和R 2并联等效电阻为2 Ω，ab 中电流等于R 1和R 2二者中电流之和，金属棒ab 的电阻R 3产生的焦耳热是R 1和R 2并联等效电阻产生焦耳热的2倍，选项D 正确．故答案选BD.11．[导学号26020107] 【解析】选AC.据导体棒切割磁感线产生的电动势E ＝BL v 0，导体棒中经过的电流I ＝E R 并和并联总电阻R 并＝R2，以及导体棒所受安培力F ＝BIL ，得到安培力F ＝2B 2L 2v 0R，所以A 选项正确；由于安培力做负功，当导体棒再次回到初始位置时，安培力F <2B 2L 2v 0R ，此时安培力的功率P <2B 2L 2v 20R ，则AB 间的电阻热功率也小于B 2L 2v 2R，所以B 选项错误；当导体棒从初位置到第一次到达最右端时，由动能定理得：－W F －W 弹＝0－m v 202，而W F ＝2Q ，所以此过程弹簧具有的弹性势能为：W 弹＝m v 202－W F ＝m v 202－2Q ，C 选项正确，D 选项错误．12．[导学号26020108] 【解析】选AC.b 进入磁场后，b 中电流方向向右，a 中的电流方向向左，选项A 正确；b 进入磁场后，由于a 、b 二者电流方向相反，二者相斥，轻绳对a 的拉力减小，选项B 错误；b 进入磁场后，所受安培力可能小于重力，继续加速运动，重力做功的瞬时功率可能增大，选项C 正确；b 由静止释放到穿出磁场的过程中，a 和b 中产生的焦耳热等于b 减少的机械能，选项D 错误．13．[导学号26020109] 【解析】(1)ab 或cd 切割磁感线所产生的感应电动势为E ＝Bl v(1分) 对应的感应电流为I ＝E R ＝Bl v R(1分) ab 或cd 所受的安培力F ＝BIl ＝B 2l 2vR(1分) 外力所做的功为W ＝2Fl ＝2B 2l 3vR(1分)由能的转化和守恒定律可知，线框匀速拉出过程中所产生的焦耳热应与外力所做的功相等，即Q ＝W ＝2B 2l 3v R.(1分)(2)令I 0＝Bl vR，画出的图象分为三段，如图所示．(5分)t ＝0～lv ，i ＝－I 0 t ＝l v ～2lv ，i ＝0 t ＝2l v ～3lv ，i ＝I 0.【答案】(1)2B 2l 3vR(2)见解析图14．[导学号26020110] 【解析】导体杆在轨道上做初速度为零的匀加速直线运动，用v 表示瞬时速度，t 表示时间，则杆切割磁感线产生的感应电动势为E ＝Bl v ＝Blat ，(2分) 闭合回路中的感应电流为I ＝ER ，(2分)由安培力公式和牛顿第二定律得： F －IlB ＝ma (2分) 得：F ＝ma ＋B 2l 2Rat .(2分) 在图象上取两点：(0，1)、(30，4)代入解方程组得： a ＝10 m/s 2，m ＝0.1 kg. (2分) 【答案】0.1 kg 10 m/s 215．[导学号26020111] 【解析】(1)导体棒先在无磁场区域做匀减速运动，有－μmg ＝ma ，v t ＝v 0＋at ，x ＝v 0t ＋12at 2，代入数据解得：t ＝1 s 时，v t ＝0，x ＝0.5 m ，所以导体棒没有进入磁场区域．(3分) 导体棒在1 s 末已停止运动，以后一直保持静止，静止时离左端距离为x ＝0.5 m ．(1分)(2)由图乙可知：前2 s 磁通量不变，回路电动势和电流分别为E ＝0，I ＝0，后2 s 回路产生的电动势为E ＝ΔΦΔt ＝ld ΔBΔt＝0.1 V ．此时回路的总长度为5 m ，因此回路的总电阻为R ＝5λ＝0.5 Ω，电流为I ＝ER ＝0.2 A(3分) 根据楞次定律，回路中的电流方向是顺时针方向． (1分)(3)前2 s 电流为零，后2 s 有恒定电流，焦耳热为Q ＝I 2Rt ＝0.04 J ．(2分) 【答案】(1)前1 s ：匀减速直线运动，后3 s ：静止在离左端0.5 m 的位置 (2)前2 s ：I ＝0，后2 s ：I ＝0.2 A 电流方向是顺时针方向 (3)0.04 J16．[导学号26020112] 【解析】(1)设金属棒匀加速运动的时间为Δt ，回路的磁通量变化量为ΔΦ，回路中的平均感应电动势为E ，由法拉第电磁感应定律得：E ＝ΔΦΔt ①其中ΔΦ＝Blx②(1分)设回路中的平均电流为I ，由闭合电路的欧姆定律得 I ＝E R ＋r③(1分) 则通过电阻R 的电荷量为 q ＝I Δt④(1分) 联立①②③④式，得q ＝BlxR ＋r(1分) 代入数据得q ＝4.5 C ．(1分)(2)设撤去外力时棒的速度为v ，对棒的匀加速运动过程，由运动学公式得 v 2＝2ax⑤(1分)设棒在撤去外力后的运动过程中安培力做功为W ，由动能定理得 W ＝0－12m v 2⑥(1分) 撤去外力后回路中产生的焦耳热 Q 2＝－W⑦(1分) 联立⑤⑥⑦式，代入数据得 Q 2＝1.8 J ．⑧(1分) (3)由题意知，撤去外力前后回路中产生的焦耳热之比Q 1∶Q 2＝2∶1，可得Q 1＝3.6 J⑨(1分)在棒运动的整个过程中，由功能关系可知 W F ＝Q 1＋Q 2○10(1分) 由⑧⑨⑩式得W F ＝5.4 J ．(1分)【答案】(1)4.5 C (2)1.8 J (3)5.4 J。

【人教版】物理高中选修3-2课时同步练习 (全书完整版)

（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章第5节电磁感应现象的两类情况课时达标训练新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。

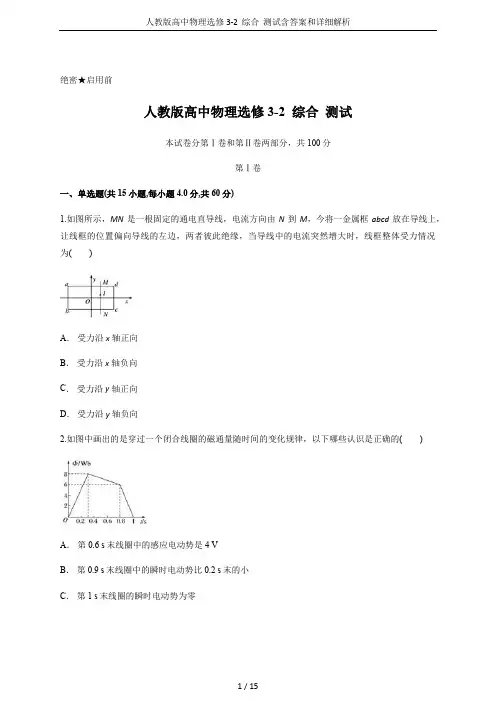

人教版高中物理选修3-2 综合测试含答案和详细解析

绝密★启用前人教版高中物理选修3-2 综合测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，MN是一根固定的通电直导线，电流方向由N到M，今将一金属框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘，当导线中的电流突然增大时，线框整体受力情况为()A．受力沿x轴正向B．受力沿x轴负向C．受力沿y轴正向D．受力沿y轴负向2.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律，以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同3.如图所示，两个闭合正方形线框A、B的中心重合，放在同一水平面内．当小线框A中通有不断增大的顺时针方向的电流时，对于线框B，下列说法中正确的是()A．有顺时针方向的电流且有收缩的趋势B．有顺时针方向的电流且有扩张的趋势C．有逆时针方向的电流且有收缩的趋势D．有逆时针方向的电流且有扩张的趋势4.如图所示，磁场垂直于纸面向外，磁场的磁感应强度随x按B＝B0＋kx(x＞0，B0、k为常量)的规律均匀增大．位于纸面内的正方形导线框abcd处于磁场中，在外力作用下始终保持dc边与x轴平行向右匀速运动．若规定电流沿a→b→c→d→a的方向为正方向，则从t＝0到t＝t1的时间间隔内，图中关于该导线框中产生的电流i随时间t变化的图象正确的是()A．B．C．D．5.1931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱拉设计了一个寻找磁单极子的实验．他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看，超导线圈将出现()A．先有逆时针方向的感应电流，然后有顺时针方向的感应电流B．先有顺时针方向的感应电流，然后有逆时针方向的感应电流C．始终有顺时针方向持续流动的感应电流D．始终有逆时针方向持续流动的感应电流6.如图甲所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计．在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1～t2时间内()A．电流表A1的示数比A2的小B．电流表A2的示数比A3的小C．电流表A1和A2的示数相同D．电流表的示数都不为零7.如图为理想变压器原线圈所接电源电压波形，原、副线圈匝数比为n1∶n2＝10∶1，串联在原线圈电路中的电流表示数为1 A，下列说法正确的是()A．变压器输出端所接电压表的示数为20VB．变压器输出功率为100 WC．变压器输出的交流电的频率为100 HzD．若n1＝100匝，则副线圈处穿过每匝线圈的磁通量变化率的最大值为2Wb/s8.如图所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()A．等于220 VB．大于220 VC．小于220 VD．等于零9.一个矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T.从中性面开始计时，当t＝T 时，线圈中感应电动势的瞬时值为2 V，则此交变电流的有效值为()A． 2VB． 2 VC．VD．V10.闭合线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈中产生的交变电流的瞬时值表达式为i＝I m sinωt.保持其他条件不变，使线圈的匝数及转速都增加1倍，则电流的变化规律为()A．i＝2I m sin2ωtB．i＝4I m sin2ωtC．i＝2I m sinωtD．i＝4I m sinωt11.对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为()A．铜B．合金C．半导体D．绝缘体12.关于传感器，下列说法不正确的是()A．传感器是将非电学量转换成电学量的装置B．压力传感器是将力学量转换成电学量的装置C．话筒中的传感器将电信号转换成声音信号D．传感器广泛应用于信息采集系统13.如图甲所示是某同学设计的电容式速度传感器原理图，其中上板为固定极板，下板为待测物体，在两极板间电压恒定的条件下，板极上所带电量Q将随待测物体的上下运动而变化，若Q随时间t 的变化关系为Q＝(a、b为大于零的常数)，其图象如图乙所示，那么图丙、图丁中反映极板间场强大小E和待测物体速度v随t变化的图线可能是()A．①和③B．①和④C．②和③D．②和④14.下列器件可作为传感器的有()A．热电阻B．干电池C．电键D．二极管15.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是()①温度传感器②光传感器③声音传感器④热传感器A．①②B．②③C．③④D．②④第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．三、计算题(共3小题,每小题10.0分,共30分)17.如图所示，在竖直平面上有两根很长的平行竖直轨道，轨道间有垂直轨道平面交替排列的匀强磁场B1和B2，B1＝B2＝1.0 T，B1和B2的方向相反，两磁场始终竖直向上做匀速运动．垂直轨道有一金属框abcd，并且与之绝缘．已知金属框的总质量为4.75×103kg，运动时所受阻力f＝500 N，金属框垂直轨道的边长Lcd＝2.0 m，两磁场的宽度均与金属框的边长Lad相同，金属框整个回路的电阻R＝9.0×10－4Ω，g取10 m/s2.假如金属框以v1＝10 m/s的速度匀速上升，求：(1)金属框中感应电流的大小及图示时刻感应电流的方向；(2)磁场向上运动速度v0的大小．18.图甲所示为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u－t图象如图乙所示，若只在ce间接一只Rce＝400 Ω的电阻，或只在de间接一只Rde＝225 Ω的电阻，两种情况下电阻消耗的功率均为80 W.(1)请写出原线圈输入电压瞬时值Uab的表达式；(2)求只在ce间接400 Ω的电阻时，原线圈中的电流I1；(3)求ce和de间线圈的匝数比.19.用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0 kg的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将装置沿运动方向固定在汽车上，传感器b在前，传感器a在后．汽车静止时，传感器a、b的示数均为10 N(取g＝10 m/s2)．(1)若传感器a的示数为14 N，b的示数为6.0 N，求此时汽车的加速度大小和方向．(2)当汽车以怎样的加速度运动时，传感器a的示数为零？答案解析1.【答案】A【解析】根据安培定则可得，MN右侧磁场方向为垂直纸面向里，左侧磁场方向垂直纸面向外，并且左侧磁通量大于右侧穿过金属框的磁通量，所以穿过线框整体磁通量垂直纸面向外增大，根据楞次定律，线圈要向右移动，才能阻碍原磁场磁通量的增大，故A正确．2.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V，负号表示方向与正方向相反，A正确；图象的斜率表示电动势的大小，由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大，B错误；第1 s末线圈的磁感强度为零，但磁通量的变化率不为零，电动势不为零，C错误；第0.2 s末和0.4 s末的图象斜率一正一负，瞬时电动势的方向相反，D错误．3.【答案】D【解析】根据右手螺旋定则可得，A中电流的磁场向里且逐渐增大，根据楞次定律可得，磁场增大，感应电流的磁场的方向向外，感应电流的方向为逆时针方向，线框A外的磁场的方向与线框A内的磁场的方向相反，当线框A内的磁场增强时，线框B具有面积扩展的趋势，故D正确．4.【答案】A【解析】线框abcd向右匀速运动，穿过线框的磁通量均匀增加，由法拉第电磁感应定律知线框中产生恒定电流，由楞次定律知产生顺时针方向的电流，选项A正确．5.【答案】D【解析】在磁单极子运动的过程中，当磁单极子位于超导线圈上方时，原磁场的方向向下，磁通量增加，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流；当磁单极子位于超导线圈下方时，原磁场的方向向上，磁通量减小，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流．故D正确．6.【答案】C【解析】理想变压器原线圈中的磁感应强度随时间均匀增加，穿过副线圈的磁通量也将随时间均匀增加，副线圈中产生恒定的感应电动势，副线圈中的电流为恒定电流，电感线圈对恒定电流无阻碍作用，因而电流表A1和A2的示数相同，C项正确，A项错误；恒定电流不能通过电容器，因而电流表A3的示数为零，B、D项错误．7.【答案】D【解析】由u－t图象可知，变压器原线圈所加交变电压的有效值U1＝200 V，将此值代入＝和＝，解得变压器输出端电压和电流分别为U2＝U1＝×200 V＝20 V，I2＝I1＝×1 A ＝10 A，故变压器输出端所接电压表的示数为20 V，输出功率为P2＝U2I2＝20×10 W＝200 W，选项A、B错误；由u－t图象知交变电流的周期T＝0.02 s，故其频率f＝＝Hz＝50 Hz，选项C错误；由法拉第电磁感应定律可得U2＝n2，则副线圈处穿过每匝线圈的磁通量变化率的最大值为＝＝×Wb/s＝2Wb/s，选项D正确．8.【答案】C【解析】虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．9.【答案】A【解析】先用代入法求出感应电动势的最大值：由e＝E m sinωt得2 V＝E m sin(×)，由此得E m ＝4 V，因此有效值为2V．选项A正确．10.【答案】A【解析】根据E m＝NBSω，ω＝2πn可得当线圈的匝数及转速都增加1倍时，该交流电的最大值变为4E m，线圈的电阻变为原来的2倍，角速度变为原来的2倍，所以电流的最大值变为I m′＝＝2I m，故电流变化表达式为i＝2I m sin 2ωt，故选A.11.【答案】C【解析】可燃气体燃烧后桥臂电阻发生变化的原因，是由于温度升高造成的，所以此电阻应属于热敏电阻，而能够随温度变化其电阻有较明显变化的材料只可能是选项中的半导体材料，故选C.12.【答案】C【解析】传感器是能够感受外界信息，并将其按照一定的规律转换成电信号的器件或装置，即将非电学量转换成电学量的元件，故A正确．压力传感器就是将力学量转换成电学量的装置，B正确．话筒中的传感器是声传感器，它将声音信号转换成电信号，而不是将电信号转换成声音信号，C错误．传感器广泛应用在自动测量和自动控制系统中，担负着信息采集和转化的任务，故D正确．13.【答案】C【解析】设两板间的距离为d.由C＝和C＝变形得d＝，又E＝，则得E＝，即E的变化和Q的变化一致，图丙中②正确．设下板经过时间t后d′＝，则其位移x＝d－d′＝(d－)－，由于U不变，则位移表达式满足匀速运动的位移表达式，图丁中③正确．故选C.14.【答案】A【解析】传感器是将非电学量转变成电学量的元件，如力传感器是将力学量转变成电学量；热敏电阻可以把温度转化为电学量，A正确；干电池是电源，能给两极提供电势差的设备，选项B错误；电键是个电子元件，不能作为传感器，C错误；二极管两极达到一定电压时就会正向导通，所以不是传感器．D错误．15.【答案】B【解析】楼道灯控制电路中安装有光声控延时开关，它装有光敏感元件，用于感知外界光线的强弱，还安装有声敏感元件用于感知外界声响．当白天外界光线较强时，光声控延时开关总处于断开状态，灯不亮；当夜晚光线较弱且有声响时光声控延时开关处于导通状态，灯亮，延时一段时间后，开关断开，灯熄灭．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)1.2×104A方向为逆时针(2)12.7 m/s【解析】(1)因金属框匀速运动，所以金属框受到的安培力等于重力与阻力之和，设金属框向上做匀速运动时，金属框中感应电流大小为I，则：F安＝mg＋f，F安＝2B1ILcd，联立可以得到金属框中感应电流I＝1.2×104A，方向为逆时针方向．(2)金属框中感应电动势E＝2B1Lcd(v0－v1)，则金属框中感应电流大小I＝联立可以得到：v0＝12.7 m/s.18.【答案】(1)Uab＝400sin 200πt V(2)0.28 A(3)【解析】(1)由题图可知，交变电流周期为T＝0.01 s，ω＝＝200π rad/s，电压最大值U m＝400 V，原线圈输入电压瞬时值Uab的表达式为Uab＝400sin 200πt V.(2)电压有效值U1＝200V，理想变压器P1＝P2，原线圈中电流I1＝，解得I1＝A≈0.28 A.(3)设ab间匝数为n1，＝，同理，＝，由题意可知，＝，解得＝，代入数据解得＝.19.【答案】(1)4.0 m/s2方向向右(2)汽车以方向向左、大小为10 m/s2的加速度运动【解析】(1)如图所示，依题意：左侧弹簧对滑块向右的推力F1＝14 N，右侧弹簧对滑块向左的推力F2＝6.0 N，滑块所受合力产生加速度a1，根据牛顿第二定律有F1－F2＝ma1，得：a1＝＝m/s2＝4 m/s2.a1与F1同方向，即向前(向右)．(2)a传感器的读数恰为零，即左侧弹簧的弹力F1′＝0，因两弹簧相同，左弹簧伸长多少，右弹簧就缩短多少，所以右侧弹簧的弹力变为F2′＝20 N.滑块所受合力产生加速度a2，由牛顿第二定律得F合＝F2′＝ma2，得a2＝＝10 m/s2，方向向左．。

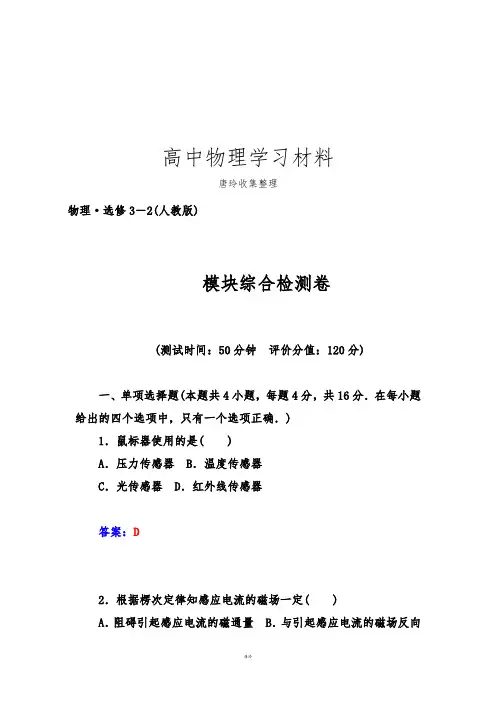

人教版高中物理选修3-2模块综合检测卷.docx

高中物理学习材料唐玲收集整理物理·选修3－2(人教版)模块综合检测卷(测试时间：50分钟评价分值：120分)一、单项选择题(本题共4小题，每题4分，共16分．在每小题给出的四个选项中，只有一个选项正确．)1．鼠标器使用的是( )A．压力传感器 B．温度传感器C．光传感器 D．红外线传感器答案：D2．根据楞次定律知感应电流的磁场一定( )A．阻碍引起感应电流的磁通量 B．与引起感应电流的磁场反向C ．阻碍引起感应电流的磁通量的变化D ．与引起感应电流的磁场方向相同解析：感应电流的磁场一定阻碍引起感应电流的磁通量的变化，因此它与原磁场方向可能相同，也可能相反．答案：C3．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直．关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同解析：根据法拉第电磁感应定律 E ＝N ΔΦΔt ，感应电动势的大小与线圈的匝数、磁通量的变化率(磁通量变化的快慢)成正比，所以A 、B 选项错误，C 选项正确；因不知原磁场变化趋势(增强或减弱)，故无法用楞次定律确定感应电流产生的磁场的方向，D 选项错误．答案：C4. 如图，理想变压器原、副线圈匝数比n 1∶n2＝2∶1，和均为理想电表，灯泡电阻R L＝6 Ω，AB端电压u1＝ 122sin 100πt(V)．下列说法正确的是( )A．电流频率为100 Hz B.的读数为24 VC.的读数为0.5 A D．变压器输入功率为6 W解析：A.AB端电压u1＝122sin 100πt(V)，电流频率为f＝100π2πHz＝50 Hz，故A错误；B.电压表的示数为电路的有效电压的大小，根据电压与匝数成正比，可知，U2＝6 V，故B错误；C.I2＝U2 R L＝1 A，的读数为1 A，故C错误；D. P 1＝P2＝U2I2＝6 W，故D正确．故选D.答案：D二、双项选择题(本题共5小题，每题6分，共30分．在每小题给出的四个选项中有两个选项正确，漏选得3分，错选或不选得0分．)5．某小型发电机产生的交变电动势为e＝50sin 100πt(V)，对此电动势，下列表述正确的有( )A．最大值是50 2 V B．频率是100 HzC．有效值是25 2 V D．周期是0.02 s解析：根据交变电动势的表达式有最大值为50 V, ω＝100 π，所以有效值为252V ，T ＝2πω＝0.02 s ，频率50 Hz ，故选C 、D.答案：CD 6．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( )A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大解析：变压器作用是变压，发电厂的输出电压不变，升压变压器输出的电压U 2应不变，A 错误．由于输电线电流 I ＝PU 2，输电线电压损失 U 损＝IR ，降压变压器的初级电压U 3＝U 2－U 损，因P 变大，I 变大，所以U 损变大，所以降压变压器初级电压U 3变小，B 错误．输电线功率损失 P 损＝⎝ ⎛⎭⎪⎫P U 22R ，因P 变大，所以P 损变大，C 正确；P 损P ＝⎝ ⎛⎭⎪⎫P U 22R P＝PRU 22，因P 变大，所以比值变大，D 正确．答案：CD7．为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L 1、L 2，电路中分别接了理想交流电压表V 1、V 2和理想交流电流表A 1、A 2，导线电阻不计，如图所示．当开关S 闭合后( )A ．A 1示数变大，A 1与A 2示数的比值不变B ．A 1示数变大，A 1与A 2示数的比值变大C ．V 2示数变小，V 1与V 2示数的比值变大D ．V 2示数不变，V 1与V 2示数的比值不变解析：由于理想变压器原线圈接到电压有效值不变，则副线圈电压不变，V 2示数不变，V 1与V 2示数的比值不变，C 错误、D 正确．开关S 闭合后，变压器副线圈的负载电阻减小，V 2不变，由欧姆定律可得A 1示数变大，由于理想变压器P 2＝P 1，V 1与V 2示数的比值不变，所以A 1与A 2示数的比值不变，A 正确、B 错误．正确选项A 、D.答案：AD8．如图甲所示，矩形导线框ABCD 固定在垂直于纸面的磁场；规定磁场向里为正，感应电流顺时针为正．要产生如图乙所示的感应电流，则Bt 图象可能为( )解析：因为每一段时间内的电流为一定值，根据法拉第电磁感应定律 E ＝N ΔBS Δt ，知磁感应强度是均匀变化的.0到 t 0内的电流方向顺时针方向，根据楞次定律知，0到t 0内的磁场方向为垂直纸面向里且减小，或垂直纸面向外且增大；t 0到 2t 0内的磁场方向为垂直纸面向里且增大，或垂直纸面向外且减小．故A 、D 错误，B 、C 正确．答案：BC 9．如图所示，电阻为R ，其他电阻均可忽略，ef 是一电阻不计的水平放置的导体棒，质量为m，棒的两端分别与ab、cd保持良好的接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当ef从静止下滑一段时间后闭合S，则S闭合后( )A．ef的加速度大小可能大于gB．ef的加速度大小一定小于gC．ef最终速度随S闭合时刻的不同而不同D．ef的机械能与回路内产生的电能之和保持不变解析：A、B.当ef从静止下滑一段时间后闭合S，ef将切割磁感线产生感应电流，受到竖直向上的安培力，若安培力大于2mg，则由牛顿第二定律得知，ef的加速度大小可能大于g.若安培力小于mg，则ef的加速度大小可能小于g.故A正确，B错误；C.棒达到稳定速度时一定做匀速运动，由mg＝B2L2vR，则得v＝mgRB2L2，可见稳定时速度v与开关闭合的先后无关．故C错误；D.在整个过程中，只有重力与安培力做功，因此棒的机械能与电路中产生的电能是守恒的．故D 正确；故选AD.答案：AD三、非选择题(本大题4小题，共54分．按题目要求作答．解答题应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位) 10．(6分)如图所示，导线环面积为10 cm2，环中接入一个电容器，C＝10 μF，线圈放在均匀变化的磁场中，磁感线垂直线圈平面．若磁感应强度以0.01 T/s的速度均匀减小，则电容器极板所带电荷量为________，其中带正电荷的是________板．解析：导线环内产生的感应电动势为 E ＝ΔΦΔt ＝0.01×10－3 V ＝10－5 V电容器的带电荷量Q ＝CE ＝10－5×10－5 C ＝10－10 C根据楞次定律可判断知b 板带正电．答案：10－10C b11．(14分)如图甲所示，一个电阻值为R 、匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路．线圈的半径为r 1，在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示．图线与横、纵轴的截距分别为t 0和B 0，导线的电阻不计．求0至t 1时间内：(1)通过电阻R 1上的电流大小和方向；(2)通过电阻R 1上的电荷量q 及电阻R 1上产生的热量．解析：(1)由图象分析可知，0至t 1时间内ΔB Δt ＝B 0t 0由法拉第电磁感应定律有 E ＝n ΔΦΔt ＝n ΔB Δt S ，而 S ＝πr 22 由闭合电路欧姆定律有 I 1＝ER 1＋R联立以上各式解得通过电阻R 1上的电流大小为I 1＝nB 0πr 223Rt 0由楞次定律可判断通过电阻R 1上的电流方向为从b 到a .(2)通过电阻R 1上的电荷量q ＝I 1t 1＝nB 0πr 22t 13Rt 0电阻R 1上产生的热量 Q ＝I 21R 1t 1＝2n 2B 20π2r 42t 19Rt 2. 答案：见解析12．(16分)如图所示，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率．解析：(1)设小灯泡的额定电流为I0，有P＝I20R①由题意，在金属棒沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN的电流为：I＝2I0②此时金属棒MN所受的重力和安培力相等，下落的速度达到最大值，有：mg＝BLI③联立①②③式得：B＝mg2LRP. ④(2)设灯泡正常发光时，导体棒的速率为v，由电磁感应定律与欧姆定律得：E＝BLv⑤E＝RI0⑥联立①②③④⑤⑥式得：v＝2P mg.答案：见解析13.(18分)如下图所示，电阻不计的平行金属导轨MN和OP放置在水平面内，MO间接有阻值为R＝3 Ω的电阻，导轨相距d＝1 m，其间有竖直向下的匀强磁场，磁感强度B＝0.5 T．质量为m＝0.1 kg，电阻为r＝1 Ω的导体棒CD垂直于导轨放置，并接触良好，现用平行于MN的恒力F＝1 N向右拉动CD，CD受摩擦阻力f恒为0.5 N．求：(1) CD运动的最大速度是多少？(2) 当CD达到最大速度后，电阻R消耗的电功率是多少？(3) 当CD的速度为最大速度的一半时，CD的加速度是多少？解析：(1)对于导体棒CD，其受到的安培力：F0＝BId，根据法拉第电磁感应定律有：E＝Bdv，在闭合回路CDOM 中，由闭合电路欧姆定律得：I ＝E R ＋ r . 当v ＝v max 时，有：F ＝F 0 ＋ f ，由以上各式可解得：v m ＝(F －f )(R ＋r )B 2d 2＝8 m/s. (2)当CD 达到最大速度时有E ＝Bdv max ，则可得I max ＝E max R ＋ r ，由电功率公式可得：P max ＝I 2max R ，由以上各式可得电阻R 消耗的电功率是：P max ＝B 2d 2v 2m R (R ＋r )2＝3 W. (3)当CD 的速度为最大速度的一半时：E ′＝Bd v m 2，回路中电流为：I ′＝E ′R ＋ r， CD 受到的安培力大小F ′＝BI ′d ，由牛顿第二定律得：F 合＝F －F ′－f ＝ma ，代入数据可解得：a ＝2.5 m/s 2.答案：见解析。

(人教版)物理高中选修(3-2)课后习题+单元检测卷 (全书完整版)

（人教版）高中物理选修（3-2）课后习题+单元检测卷汇总第四章电磁感应1 划时代的发现2 探究感应电流的产生条件课时演练·促提升A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确.答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行. 则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确.答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求.答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意.答案:C5.如图所示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心线恰好和线圈的一条直径MN重合. 要使线圈a中产生感应电流,可采用的方法有()A.使螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使线圈以MN为轴转动D.使线圈以与MN垂直的直径为轴转动解析:图示位置,线圈a所在平面与磁感线平行,穿过线圈的磁通量为零,当按A、B、C所述方式变化时,线圈a所在平面仍与磁感线平行,磁通量不变,不产生感应电流;按D所述方式变化时,由于线圈与磁场夹角变化引起磁通量变化,能够产生感应电流,故选D.答案:D6.(多选)如图所示是截面为等腰直角形的三棱柱,其侧面abcd为正方形,边长为L,将它按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A.通过abcd平面的磁通量大小为B·L2B.通过dcfe平面的磁通量大小为B·L2C.通过abfe平面的磁通量大小为B·L2D.通过整个三棱柱的磁通量为零解析:由公式Φ=BS cos θ可以得出通过侧面abcd的磁通量Φ1=BL2cos 45°=BL2,A错误;通过平面dcfe的磁通量Φ2=BL·L,B正确;通过平面abfe的磁通量Φ3=B·L2cos 90°=0,C错误;而整个三棱柱表面是个闭合曲面,穿入与穿出的磁感线条数相等,即穿过它的净磁感线的条数是0,故穿过整个三棱柱的磁通量为零,D正确.答案:BD7.(多选)如图所示,A、B两回路中各有一开关S1、S2,且回路A中接有电源,回路B中接有灵敏电流计,下列操作及相应的结果中可能的是()A.先闭合S2,后闭合S1的瞬间,电流计指针偏转B.S1、S2闭合后,在断开S2的瞬间,电流计指针偏转C.先闭合S1,后闭合S2的瞬间,电流计指针偏转D.S1、S2闭合后,在断开S1的瞬间,电流计指针偏转解析:回路A中有电源,当S1闭合后,回路中有电流,产生磁场,回路B中有磁通量. 在S1闭合或断开的瞬间,回路A中的电流从无到有或从有到无,产生的磁场发生变化,从而使穿过回路B的磁通量发生变化,此时若S2是闭合的,则回路B中有感应电流,电流计指针偏转,所以选项A、D正确.答案:AD8.如图所示为法拉第研究“磁生电”现象的实验装置原理图. 两个线圈分别绕在一个铁环上,线圈A接直流电源,线圈B接灵敏电流表,下列哪种情况不可能使线圈B中产生感应电流()A.开关S闭合或断开瞬间B.开关S闭合一段时间之后C.开关S闭合后,改变滑动变阻器滑片的位置时D.拿走铁环,再做这个实验,开关S闭合或断开的瞬间解析:根据法拉第对产生感应电流的五类概括,选项A、C、D符合变化的电流(变化的磁场)产生感应电流的现象. 而开关S闭合一段时间之后,A线圈中是恒定电流,产生恒定的磁场,B 线圈中磁通量稳定不变,故不能使B线圈中产生感应电流,故选项B符合题意.答案:B9.要研究电磁感应现象实验,为了能明显地观察到实验现象,请在如图所示的实验器材中,选择必要的器材,在图中用实线接成相应的实物电路图.答案:实物电路图如图所示.B组1.如图所示,在匀强磁场中的U形导轨上,有两根等长的平行导线ab和cd,以相同的速度v 匀速向右滑动. 为使ab中有感应电流产生,对开关S来说()A.打开和闭合都可以B.应打开C.打开和闭合都不行D.应闭合解析:若开关打开,导线运动时,闭合回路abdc中磁通量不变,不产生感应电流;若开关闭合,导线运动时,闭合回路abNM中磁通量变化,产生感应电流. 所以,应选D选项.答案:D2.如图所示,在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是()A.磁通量增大,有感应电流产生B.磁通量增大,无感应电流产生C.磁通量减小,有感应电流产生D.磁通量减小,无感应电流产生解析:本题中条形磁铁磁感线的分布如图所示(从上向下看). 磁通量是指穿过一个面的磁感线的多少,由于垂直纸面向外的和垂直纸面向里的磁感线要抵消一部分,当弹簧线圈P的面积扩大时,垂直纸面向里的磁感线条数增加,而垂直纸面向外的磁感线条数是一定的,故穿过P的磁通量将减小,回路中会有感应电流产生.答案:C3.(多选)2013年12月2日1时30分,我国嫦娥三号搭载月球车“玉兔号”从西昌卫星发射中心顺利升空,正式开始探月之旅. 假如月球车登月后要探测一下月球表面是否有磁场,应该怎样进行实验()A.直接将电流表放于月球表面,看是否有示数来判断磁场有无B.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表无示数,则判断月球表面无磁场C.将电流表与线圈组成闭合电路,使线圈沿某一方向运动,若电流表有示数,则判断月球表面有磁场D.将电流表与线圈组成闭合电路,使线圈分别绕两个互相垂直的轴转动,月球表面若有磁场,则电流表至少有一次示数不为零解析:只要线圈中能产生感应电流,电流表有示数,就说明月球上一定有磁场. 如果没有电流,只能说明线圈中的磁通量没有发生变化,需要变换转动轴或运动方向再试. 如果线圈分别绕两个互相垂直的轴转动,当空间有磁场时,至少会有一次产生感应电流,C、D正确.答案:CD4.(多选)下列说法中正确的是()A.只要导体相对磁场运动,导体中就一定会产生感应电流B.闭合导体回路在磁场中做切割磁感线运动,导体回路中不一定会产生感应电流C.只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流D.只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流解析:产生感应电流要有两个条件:一是导体回路要闭合;二是穿过导体回路的磁通量要发生变化,故D正确;如果导体没有构成闭合回路或构成闭合回路但沿磁感线运动,导体中就没有感应电流,故A错误;如果闭合导体回路在与回路平面垂直的磁场中运动,两边都切割磁感线,但闭合导体回路的磁通量仍没有发生变化,也不产生感应电流,故B正确;穿过闭合导体回路的磁通量不为零,但如果磁通量没有变化,回路中就没有感应电流,故C错误.答案:BD5.如图所示,矩形线圈abcd左半边处在匀强磁场中,右半边在磁场外,磁感应强度为B,线圈一半的面积为S,初始时磁场垂直于线圈平面,求下列情况中线圈中磁通量的变化量:(1)以ab边为轴线圈转过90°.(2)以ab边为轴线圈转过60°.(3)以中线ef为轴线圈转过180°.解析:(1)线圈初始磁通量Φ1=BS,转过90°后,Φ2=0,所以ΔΦ=Φ2-Φ1=-BS,大小为BS.(2)当线圈以ab边为轴边转过60°时,矩形线圈恰好全部进入磁场,Φ2=B·2S cos 60°=BS,所以ΔΦ=Φ2-Φ1=0,说明磁通量未发生变化.(3)当线圈绕中线转过180°时,因为Φ1=BS,磁感线是垂直于线圈的正前面向里穿过的,当线圈绕中线转过180°时,线圈的正后面转到正前面,磁感线是从原正后面向里穿过的,故Φ2=-BS,所以ΔΦ=Φ2-Φ1=-2BS,大小为2BS.答案:见解析.6.如图是研究电磁感应现象实验所需的器材,用实线将带有铁芯的线圈A、电源、滑动变阻器和开关连接成原线圈回路,将小量程电流表和线圈B连接成副线圈回路,并列举出在实验中能够改变副线圈回路磁通量,使副线圈中产生感应电流的三种方法:(1).(2).(3).答案:实线连接,如图所示.(1)A线圈在B线圈中,合上(或断开)开关瞬间(2)将原线圈插入副线圈或从副线圈中抽出的过程中(3)A线圈在B线圈中,移动滑动变阻器的滑片时3 楞次定律课时演练·促提升A组1.关于电磁感应现象,下列说法中正确的是()A.感应电流的磁场总是与原磁场方向相反B.闭合线圈放在变化的磁场中就一定能产生感应电流C.闭合线圈放在匀强磁场中做切割磁感线运动时,一定能产生感应电流D.感应电流的磁场总是阻碍原磁场的磁通量的变化解析:电磁感应现象中,若磁通量减小,则感应电流的磁场与原磁场方向相同,选项A错误;若闭合线圈平面与磁场方向平行,则无论磁场强弱如何变化,穿过线圈的磁通量始终为零,不产生感应电流,选项B错误;若线圈切割磁感线时,穿过线圈的磁通量不发生变化,则不能产生感应电流,选项C错误;只有选项D正确.答案:D2.如图所示,一线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ、Ⅱ、Ⅲ时(位置Ⅱ正好是细杆竖直位置),线圈内的感应电流方向(顺着磁场方向看去)是()A.Ⅰ、Ⅱ、Ⅲ位置均是顺时针方向B.Ⅰ、Ⅱ、Ⅲ位置均是逆时针方向C.Ⅰ位置是顺时针方向,Ⅱ位置为零,Ⅲ位置是逆时针方向D.Ⅰ位置是逆时针方向,Ⅱ位置为零,Ⅲ位置是顺时针方向解析:线圈由初始位置向Ⅰ位置运动过程中,沿磁场方向的磁通量逐渐增大,根据楞次定律,感应电流的磁场方向与原磁场方向相反,从右向左穿过线圈,根据安培定则,Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向;在Ⅱ位置时由左向右穿过线圈的磁通量最大,由Ⅱ位置向Ⅲ位置运动时,向右穿过线圈的磁通量减少,根据楞次定律,感应电流的磁场方向向右,阻碍它的减少,根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向,且知Ⅱ位置时感应电流为零. 故选D.答案:D3.闭合线圈abcd运动到如图所示的位置时,bc边所受到的磁场力方向向下,那么线圈的运动情况是()A.向左平动进入磁场B.向右平动出磁场C.向上平动D.向下平动解析:当bc受力向下时,说明感应电流方向由b指向c,当向左进入磁场时,磁通量增加,感应电流的磁场方向应该与原磁场方向相反,垂直纸面向里,用右手螺旋定则可以判断感应电流方向为顺时针方向.答案:A4.如图所示,一根条形磁铁自左向右穿过一个闭合螺线管,则电路中()A.始终有感应电流自a向b流过电流表GB.始终有感应电流自b向a流过电流表GC.先有a→G→b方向的感应电流,后有b→G→a方向的感应电流D.将不会产生感应电流解析:条形磁铁从左边进入螺线管的过程中,在螺线管内产生的磁场方向向右,且穿过螺线管的磁通量不断增加,根据楞次定律,产生的感应电流的方向是a→G→b;条形磁铁从螺线管中向右穿出的过程中,在螺线管中产生的磁场方向仍向右,穿过螺线管的磁通量不断减小,根据楞次定律,产生的感应电流的方向是b→G→a,故C正确.答案:C5.如图所示,磁铁垂直于铜环所在平面,当磁铁突然向铜环运动时,铜环的运动情况是()A.向右摆动B.向左摆动C.静止D.转动解析:铜环只有向右运动,才能阻碍穿过铜环的磁通量的增加.答案:A6.如图所示,矩形线框与长直导线在同一平面内,当矩形线框从直导线的左侧平移到右侧的过程中线框内感应电流的方向为()A.先顺时针,后逆时针B.先逆时针,后顺时针C.先顺时针,后逆时针,再顺时针D.先逆时针,后顺时针,再逆时针解析:直线电流产生的磁场在右侧垂直纸面向里,在左侧垂直线面向外,线框从左向右平移时,磁通量是先从垂直纸面向外的增强到减弱(线框通过导线时),当线框正通过直线电流的中间时,磁通量为零,继续向右运动时磁通量从垂直纸面向里的增强又到减弱,根据楞次定律和右手定则,感应电流的方向先为顺时针,后为逆时针,再顺时针.答案:C7.如图所示,一质量为m的条形磁铁用细线悬挂在天花板上,细线从一水平金属圆环中穿过. 现将环从位置Ⅰ释放,经过磁铁到达位置Ⅱ. 设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2,重力加速度大小为g,则()A.F T1>mg,F T2>mgB.F T1<mg,F T2<mgC.F T1>mg,F T2<mgD.F T1<mg,F T2>mg解析:当圆环经过磁铁上端时,磁通量增大,根据楞次定律可知磁铁要把圆环向上推,又由牛顿第三定律可知圆环给磁铁一个向下的磁场力,因此有F T1>mg;当圆环经过磁铁下端时,磁通量减小,根据楞次定律可知磁铁要把圆环向上吸,同理圆环要给磁铁一个向下的磁场力,因此有F T2>mg,所以只有A正确.答案:A8.(多选)如图是验证楞次定律实验的示意图,竖直放置的线圈固定不动,将磁铁从线圈上方插入或拔出,线圈和电流表构成的闭合回路中就会产生感应电流. 各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况,其中表示正确的是()解析:根据楞次定律可确定感应电流的方向:如对C图分析,当磁铁向下运动时:(1)闭合线圈原磁场的方向——向上;(2)穿过闭合线圈的磁通量的变化——增加;(3)感应电流产生的磁场方向——向下;(4)利用安培定则判断感应电流的方向——与图中箭头方向相同. 线圈的上端为S极,磁铁与线圈相互排斥. 综合以上分析知,C、D正确.答案:CDB组1.如图所示,固定的水平长直导线中通有直流I,矩形线框与导线在同一竖直平面内,且一边与导线平行. 线框由静止释放,在下落过程中()A.穿过线框的磁通量保持不变B.线框中感应电流方向保持不变C.线框所受安培力的合力为零D.线框的机械能不断增大解析:线框下落过程中,穿过线框的磁通量减小,选项A错误;由楞次定律可判断出感应电流方向一直沿顺时针方向,选项B正确;线框受到的安培力的合力竖直向上,但小于重力,则合力不为零,选项C错误;在下落过程中,安培力对线框做负功,则其机械能减小,选项D错误. 答案:B2.如图所示,当导线ab在电阻不计的金属导轨上滑动时,线圈c向右摆动,则ab的运动情况是()A.向左或向右匀速运动B.向左或向右减速运动C.向左或向右加速运动D.只能向右匀加速运动解析:当导线ab在导轨上滑行时,线圈c向右运动,说明穿过线圈的磁通量正在减少,即右侧回路中的感应电流减小,导线正在减速运动,与方向无关,故A、C、D错误,B正确.答案:B3.如图所示,螺线管CD的导线绕向不明,当磁铁AB插入螺线管时,电路中有图示方向的电流产生,下列关于螺线管极性的判断正确的是()A.C端一定是N极B.C端一定是S极C.C端的极性一定与磁铁B端的极性相同D.无法判断极性,因螺线管的绕法不明解析:AB的插入使螺线管磁通量增大而产生感应电流,根据楞次定律知,感应电流的磁场阻碍AB插入,因此,C端极性一定和B端极性相同.答案:C4.如图所示,粗糙水平桌面上有一质量为m的铜质矩形线圈. 当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,若线圈始终不动,则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()A.F N先小于mg后大于mg,运动趋势向左B.F N先大于mg后小于mg,运动趋势向左C.F N先小于mg后大于mg,运动趋势向右D.F N先大于mg后小于mg,运动趋势向右解析:当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时,线圈中向下的磁通量先增加后减小,由楞次定律可知,线圈中先产生逆时针方向的感应电流,后产生顺时针方向的感应电流,线圈的感应电流磁场阻碍磁铁的运动,故靠近时磁铁与线圈相互排斥,线圈受排斥力向右下方,F N大于mg,线圈有水平向右运动的趋势;离开时磁铁与线圈相互吸引,线圈受到吸引力向右上方,F N小于mg,线圈有水平向右运动的趋势. 所以正确选项是D.答案:D5.(多选)如图所示,导体AB、CD可在水平轨道上自由滑动,且两水平轨道在中央交叉处互不相通. 当导体棒AB向左移动时()A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动解析:由右手定则可判断导体AB中感应电流方向为A→B,由左手定则可判断导体CD受到向右的安培力作用而向右运动.答案:AD6.(多选)如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连,要使线圈N获得顺时针方向的感应电流,则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)()A.向右匀速运动B.向左加速运动C.向右减速运动D.向右加速运动解析:欲使线圈N产生顺时针方向的感应电流,则感应电流的磁场方向应为垂直纸面向里,由楞次定律可知有两种情况:一是M中有顺时针方向逐渐减小的电流,使其在N中的磁场方向向里,且磁通量在减小;二是M中有逆时针方向逐渐增大的电流,使其在N中的磁场方向向外,且磁通量在增大. 因此,对于前者,应使ab减速向右运动;对于后者,则应使ab加速向左运动. 故应选B、C. (注意匀速运动只能产生恒定电流;匀变速运动产生均匀变化的电流)答案:BC4 法拉第电磁感应定律课时演练·促提升A组1.闭合电路中产生的感应电动势的大小,跟穿过这一闭合电路的下列哪个物理量成正比()A.磁通量B.磁感应强度C.磁通量的变化率D.磁通量的变化量解析:根据法拉第电磁感应定律表达式E=n知,闭合电路中感应电动势的大小与磁通量的变化率成正比,而与磁通量Φ、磁感应强度B、磁通量的变化量ΔΦ无关,所以选项A、B、D 错误,选项C正确.答案:C2.穿过一个单匝线圈的磁通量,始终以每秒均匀地增加2 Wb,则()A.线圈中的感应电动势每秒增大2 VB.线圈中的感应电动势每秒减小2 VC.线圈中的感应电动势始终为2 VD.线圈中不产生感应电动势解析:根据题意,穿过线圈的磁通量始终每秒均匀增加2 Wb,即穿过线圈的磁通量的变化率=2 Wb/s,由法拉第电磁感应定律知E=n=2 V,所以选C.答案:C3.如图所示,有一匝接在电容器C两端的圆形导线回路,垂直于回路平面以内存在着向里的匀强磁场B,已知圆的半径r=5 cm,电容C=20 μF,当磁场B以4×10-2 T/s的变化率均匀增加时,则()A.电容器a板带正电,电荷量为2π×10-9 CB.电容器a板带负电,电荷量为2π×10-9 CC.电容器b板带正电,电荷量为4π×10-9 CD.电容器b板带负电,电荷量为4π×10-9 C解析:根据楞次定律可判断a板带正电,线圈中产生的感应电动势E=πr2=π×10-4 V,板上带电荷量Q=CE=2π×10-9 C,选项A正确.答案:A4.(多选)如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度保持不变. 由于地磁场的作用,金属机翼上有电势差. 设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:由右手定则可知机翼左端电势比右端电势高,即φ1>φ2,A、C项正确.答案:AC5.(多选)在北半球,地磁场的竖直分量向下. 飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变,由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为φ1,右方机翼末端处电势为φ2,则()A.若飞机从西往东飞,φ1比φ2高B.若飞机从东往西飞,φ2比φ1高C.若飞机从南往北飞,φ1比φ2高D.若飞机从北往南飞,φ2比φ1高解析:该题中飞机两翼是金属材料,可视为一垂直于飞行方向切割竖直向下的磁感线的导体棒,磁场水平分量对产生电动势无作用. 对选项A,磁场竖直分量向下,手心向上,拇指指向飞机飞行方向,四指指向左翼末端,故φ1>φ2,选项A正确. 同理,飞机从东往西飞,仍是φ1>φ2,选项B错误. 从南往北、从北往南飞,都是φ1>φ2,故选项C正确,选项D错误.答案:AC6.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,设在整个过程中棒的方向不变且不计空气阻力,则在金属棒运动过程中产生的感应电动势大小变化情况是()A.越来越大B.越来越小C.保持不变D.无法判断解析:棒ab水平抛出后,其速度越来越大,但只有水平分速度v0切割磁感线产生感应电动势,故E=Bl v0保持不变.答案:C7.将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内. 回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中. 回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B随时间t变化的图象如图乙所示. 用F表示ab边受到的安培力,以水平向右为F的正方向,能正确反映F随时间t变化的图象是()。

人教版高中物理选修3-2综合测试(带答案)

高中物理选修3-2 综合测试一．选择题（每题4 分， 56 分， 1~9 题为单项选择， 10~14 题为多项选择）1.如下图，一导线弯成半径为 a 的半圆形闭合回路．虚线MN 右边有磁感觉强度为 B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 一直与 MN 垂直．从 D 点抵达界限开始到 C 点进入磁场为止，以下结论不正确的选项是（）A．感觉电流方向不变B． CD段直线一直不受安培力C．感觉电动势最大值E=BavD．感觉电动势均匀值1π Bav E =42.如下图， N 匝矩形导线框以角速度绕对称轴匀速转动，线框面积为S，线框电阻，电杆均不计，在左边有磁感觉强度为 B 的匀强磁场，外电路接有电阻R 和理想电流表 A，那么能够确立的是A.从图示时辰起，线框产生的刹时电动势为B. 电流表的示数C. R 两头电压有效值D. 一个周期内R 的发热量为3.如图，两个线圈绕在同一根铁芯上，此中一线圈经过开关与电源连结，另一线圈与远处沿南北方向水平搁置在纸面内的直导线连结成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

以下说法正确的选项是A．开封闭合后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动B．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D．开封闭归并保持一段时间再断开后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动4.一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如下图，下边说法正确的选项是（）A. 沟通电动势的有效值为20VB. 沟通电动势的有效值为C. t=线圈处于中性面D. 沟通电动势的频次为50Hz5.如下图，圆滑弧形金属双轨与足够长的水平圆滑双轨相连，间距为 L，在水平轨道空间充满竖直向上的匀强磁场，磁感觉强度为 B.乙金属棒静止在双轨上，而甲金属棒在h 高处由静止滑下，轨道电阻不计。

人教版高中物理选修3-2测试题及答案解析全套

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

人教版高二物理选修3-2综合检测试卷【答案+解析】

人教版高二物理选修3-2综合检测试卷一、单选题(共9小题,每小题3分,共27分)1.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2：1，圆环中产生的感应电动势分别为Ea和Eb.不考虑两圆环间的相互影响．下列说法正确的是()A．Ea：Eb＝4：1，感应电流均沿逆时针方向B．Ea：Eb＝4：1，感应电流均沿顺时针方向C．Ea：Eb＝2：1，感应电流均沿逆时针方向D．Ea：Eb＝2：1，感应电流均沿顺时针方向2.某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合()A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变3.如图是街头变压器通过降压给用户供电的示意图．变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变．输出电压通过输电线输送给用户，两条输电线的总电阻用R0表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小．忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响．当用户的用电器增加时，下列说法正确的是()A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小4.在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压5.如下图所示，一金属弯杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，已知ab＝bc＝L，当它以速度v向右平动时，a、c两点间的电势差为()A．BLvB．BLv sinθC．BLv cosθD．BLv(1＋sinθ)6.如图所示是磁电式电流表的结构图和磁场分布图，若磁极与圆柱间的磁场都是沿半径方向，且磁场有理想的边界，线圈经过有磁场的位置处磁感应强度大小相等．某同学用此种电流表中的线圈和磁体做成发电机使用，让线圈匀速转动，若从图中水平位置开始计时，取起始电流方向为正方向，表示产生的电流随时间变化关系的下列图象中正确的是()A． B． C． D．7.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS8.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则()A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动9.如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球()A．整个过程匀速B．进入磁场过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度二、多选题(共6小题,每小题4.0分,共24分)10.(多选)现用电压为380 V的正弦式交流电给额定电压为220 V的电灯供电，以下电路中可能使电灯正常发光的有()A．B．C．D．11.(多选)如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置。

人教版高中物理选修3-2模块综合测试卷【解析版】

人教版高中物理选修3-2模块综合测试卷（满分：100分时间：90分钟）一、选择题（每题4分，共40分）1．单匝闭合线框在匀强磁场中，绕垂直于磁场方向的转轴匀速转动。

在转动的过程中，线框中的最大磁通量为φm，最大感应电动势为Em，下列说法中正确的是（）A．当穿过线框的磁通量为零时，线框中感应电动势也为零B．当穿过线框的磁通量减小时，线框中感应电动势也减小C．当穿过线框的磁通量等于φm时，线框中感应电动势不等于D．线框转动的角速度等于Em /φm2．目前中国南极考察队队员正在地球南极考察，设想考察队队员在地球南极附近水平面上驾驶一辆冰车向前行进时，由于地磁场作用，冰车两端会有电势差，设驾驶员左方电势为U1，右方电势为U2，则以下说法正确的是 ( )A．向着南极点行进时，U1比U2高 B．背着南极点行进时，U1比U2低C．在水平冰面上转圈时，U1比U2高D．无论怎样在水平冰面上行进，U1总是低于U23．将一个闭合金属环用丝线悬于O点，如图1所示。

虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场。

下列的现象能够发生的是（）OA．金属环的摆动不会停下来，一直做等幅摆动B．金属环的摆动幅度越来越小，小到某一数值后做等幅摆动C．金属环的摆动会很快停下来D．金属环最后一次向左摆动时，最终停在平衡位置左侧某一点处4．如图2所示，光滑无电阻的金属框架MON竖直放置，水平方向的匀强磁场垂直MON平面，质量为m的金属棒ab从∠abO=60°的位置由静止释放，两端沿框架在重力作用下滑动。

在棒由图示的位置滑动到处于水平位置的过程中，ab中感应电流的方向是（）A．由a到b B．由b到a C．先由a到b，再由b到a D．先由b 到a，再由a到b5．在图3中，L为电阻很小的线圈，G1和G2为内阻可不计、零点在表盘中央的电流计。

当开关K处于闭合状态时，两表的指针皆偏向右方。

那么，当开关K断开时，将出现( )A．G1和G2的指针都立即回到零点B．G1的指针立即回到零点，而G2的指针缓慢地回到零点C．G1的指针缓慢地回到零点，而G2的指针先立即偏向左方，然后缓慢地回到零点D．G1的指针先立即偏向左方，然后缓慢地回到零点，而G2的指针缓慢地回到零点6．传感器是把非电学量(如速度、温度、压力等)的变化转化成电学量变化的一种元件，在自动控制中有着相当广泛的应用，如图4所示，是一种测定液面高度的电容式传感器示意图，金属芯线与导电的液体形成一个电容器，从电容C的大小变化就能反映导电液面的升降情况，两者的关系是( )A．C增大表示h增大B．C增大表示h减小C．C减小表示h减小D．C减小表示h增大7．如图5所示为一正弦式电流通过一电子元件后的波形图，则下列说法正确的是（）A．这也是一种交变电流B．电流的变化周期是C．电流的变化周期是D．电流通过100Ω的电阻时，1s内产生热量为100J8．如图6所示是一种热敏电阻（PTC元件）的电阻R随温度t变化的关系图线，这种元件具有发热、控温双重功能．常见的电热灭蚊器中就使用这种元件来加温并控制温度．如果将该元件接到220V恒定电压下，则A．通电后，其电功率先增大后减小B．通电后，其电功率先减小后增大C．当其发热功率等于散热功率时，温度保持在t1不变D ．当其发热功率等于散热功率时，温度保持在t1 到t2之间的某一值不变9．钳形电流表的外形和结构如图7（a ）所示。
