2018秋(粤教版)高中物理选修3-1课件：第二章第三节研究闭合电路
2018-2019学年高二物理粤教版选修3-1课件：第2章 第3节 研究闭合电路
的等效总电阻，电阻 r 为内电路的电阻．
判断正误 (1)电源的电动势与外电路有关，外电路电阻越大， 电动势就越大．(×) (2)外电阻越大，外电压越大，但外电压的数值不可 能超过电动势．(√) (3)无论内电压和外电压如何变化，其电源电动势一 定不变．(√)
小试身手 2．如图，将一直流电源与一个 3.5 Ω 的定值电阻连 接，开关断开时，测得电压表读数为 1.5 V；开关接通后， 电压表读数变为 1.4 V．那么，电源的电动势和内阻分别 为(不计电压表对电路的影响)( )
A．一节电动势为 1.5 V 的干电池能在 1 s 内将 1.5 J 的化学能转化为电能 B．电路中每通过 1 C 的电量，一节电动势为 1.5 V 的干电池将 1.5 J 的化学能转化为电能 C．一个电动势为 2 V 的蓄电池把化学能转化为电能 的本领比一节电动势为 1.5 V 的干电池强
D．一个电动势为 2 V 的蓄电池把化学能转化为电能 的本领比一节电动势为 1.5 V 的干电池弱
拓展一 进一步理解电动势
日常生活中我们经常接触到各种各样的电源，如图 所示的干电池，电子表中的纽扣电池，各种电池有的标 有“1.5 V”字样，也有的标有“3.7 V”字样，这些数值代表 什么？它表示电池的何种特性？
干电池
纽扣电池
提示：电动势，把其他形式的能转化为电能的本领．
1．在外电路中，正电荷在恒定电场的作用下，由正 极移向负极，在电源内，非静电力把正电荷由负极移向 正极． 2．正电荷在静电力的作用下从电势高的位置向电势 低的位置移动，电路中正电荷的定向移动方向就是电流 方向，所以在外电路中，沿电流方向电势降低．
解析：根据闭合电路欧姆定律 E＝U＋Ir，电源正负 极之间的电压指的是路端电压 U，小于电源电动势．故 A 错误；不同的电源的电动势不同，故 B 错误，D 正确； 电动势大小与电源体积无关，故 C 错误． 答案：D
18学年高中物理第二章电路第三节研究闭合电路教学案粤教版选修3_1

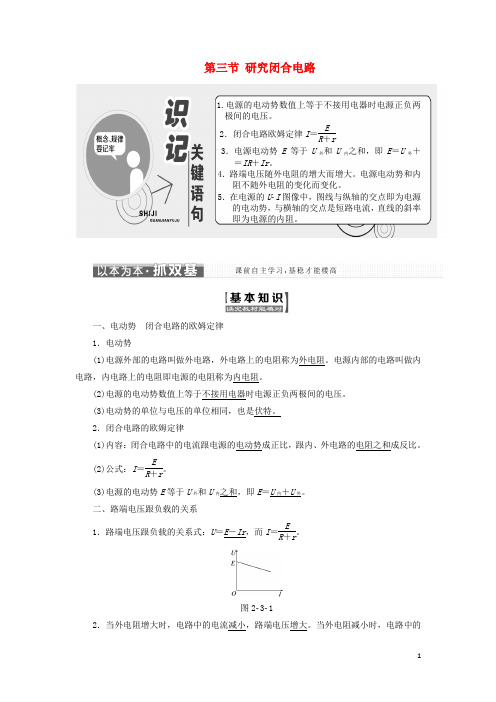

第三节研究闭合电路1.电源的电动势数值上等于不接用电器时电源正负两极间的电压。
2．闭合电路欧姆定律I＝ER＋r3．电源电动势E等于U外和U内之和，即E＝U外＋＝IR＋Ir。
4．路端电压随外电阻的增大而增大。
电源电动势和内阻不随外电阻的变化而变化。
5．在电源的UI图像中，图线与纵轴的交点即为电源的电动势，与横轴的交点是短路电流，直线的斜率即为电源的内阻。
一、电动势闭合电路的欧姆定律1．电动势(1)电源外部的电路叫做外电路，外电路上的电阻称为外电阻。
电源内部的电路叫做内电路，内电路上的电阻即电源的电阻称为内电阻。
(2)电源的电动势数值上等于不接用电器时电源正负两极间的电压。
(3)电动势的单位与电压的单位相同，也是伏特。
2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)公式：I＝ER＋r。
(3)电源的电动势E等于U外和U内之和，即E＝U内＋U外。
二、路端电压跟负载的关系1．路端电压跟负载的关系式：U＝E－Ir，而I＝ER＋r。
图2312．当外电阻增大时，电路中的电流减小，路端电压增大。
当外电阻减小时，电路中的电流增大，路端电压减小。
3．路端电压U与电流I的关系图像如图231所示，可知(1)图线是一条向下倾斜的直线。
(2)路端电压U随着电流I的增大而减小。
三、测量电源的电动势和内阻1．实验目的(1)知道测量电源电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系。
(2)学会根据图像合理外推进行数据处理的方法。
(3)尝试进行电源电动势和内电阻测量误差的分析，了解测量中减小误差的办法。
2．实验原理实验的电路如图232所示，实验原理是闭合电路的欧姆定律。
图2323．实验器材待测电池一节，电流表(0～0.6 A)、电压表(0～3 V)各一块，滑动变阻器一只，开关一只，导线若干。
粤教版高二物理选修3-1第二章 电路第03节研究闭合电路教学设计和学案
粤教版选修3-1第二章电路第三节研究闭合电路教学设计【教学目标】1、通过学生实验提出疑问，理解电源输出的外电压与电源内阻、外电路情况都有关系。
2、通过理论类比推导和演示实验观察，理解闭合电路的欧姆定律。
3、通过实验探究和数据分析，理解同一电源的路端电压随电流变化的关系。
4、通过设计本节的学习活动，鼓励学生勇于质疑和探究，培养学生严谨的科学态度。
【学情分析和教学设计】1、教学对象：高二18班学生，思维比较活跃，尝试鼓励他们观察实验现象，思考，质疑，发现与初中所学知识的区别，引起探究的兴趣。
2、教学内容：因为课堂时间有限，而且课本没有对电动势实质进行多的阐述，所以在本节课只是一带而过，但为了便于学生理解，已经在前一节课有对电源电动势的实质进行补充，对“电源是一种具有将其他形式的能转化成电能的本领的装置”也做了讲解。
3、教学流程：学生实验引起对旧知识体系中不完整的部分的质疑，进而进一步讲解电源的作用，对电动势的理解，通过理论推演和教师演示实验验证，导出闭合电路的欧姆定律（本章的核心知识点）。
最后回到开始的学生实验，解决大家在实验中发现的疑问。
4、重点：希望通过学生对动手实验现象的观察，对演示实验数据的记录和理解，来推导闭合电路的欧姆定律。
5、难点：如何引导学生对于实验数据的分析，理解同一电源的路端电压随电流变化的关系，以及用作图法处理数据时图像的意义。
6、器材准备：学生实验并联电路板及电压表电流表及导线（多套）、教师演示实验（高锰酸钾溶液等，大电压表内外共两只及导线）、多媒体系统、相关学案【具体教学过程】教学活动1：【讲授】知识回顾一、闭合电路的组成（简单复习）外电路和内电路，闭合电路又称全电路.教学活动2：【活动】学生分组实验：研究闭合电路并联更多支路时，灯泡的灯光是否改变？外电路电压是否改变？1、实验室为学生准备了实验电路板，简单组装即可观察记录数据。
学生分组实验，观察现象，记录数据.2、通过实验，学生发现：同一电源，外电阻变化时，外电压会改变！这与初中学习的“稳压输出”出现矛盾.3、引起思考：电源会影响电压分配！教学活动3：【讲授】对电动势的理解1、电源电动势E ：数值上等于不接用电器时电源正负两极间的电压.2、电流流过电阻，电势降落，电源必须使电势提升，电源使电路保持持续的电压,电流才能持续流动! 如果电路不通(即开路、断路、不接入外电路),电源对电势的提升，使两极间电势差在数值上就等于电动势E.3、动画类比等效理解，开路时两极间的电势差与电路闭合时的电势差不同.4、提出E=U外+U内的理论猜测.教学活动4：【讲授】演示实验：原电池实验验证猜想1、原电池实验原理讲解.2、实验数据观察记录分析，验证猜想.3、穿插对该实验的内外电压的测量方法的讲解，加深学生的理解.教学活动5：【讲授】闭合电路欧姆定律——本章核心内容1、从E=U外+U内，结合部分电流欧姆定律，推导出闭合电路欧姆定律.2、阐述闭合电路欧姆定律内容和数学表达式.3、联系生活现象，思考: 电池旧了, 是E变了, 还是r变了?4、联系本节课开头的学生动手实验，解决学生知识体系上出现的矛盾.5、综合上述提出：在闭合电路中，R外或r的变化，都会影响U外.教学活动6：【活动】作图法分析学生实验数据1、回到学生实验，根据学案上在本节课开头学生动手实验时记录的数据描画该电路的闭合电路U-I 图线.2、根据图像，利用数学函数这个工具去引导学生理解图像，总结：电源不变时，U外随 I 的增大而减小，即“同一电源的路端电压随电流变化的关系”.教学活动7：【作业】闭合电路U－I图线的相关问题思考：该直线与两坐标轴的交点表示什么含义？教学活动8：【讲授】课堂总结1、总结：闭合电路欧姆定律（本章核心）的内容.2、布置作业，及作业提醒思考：电键闭合和断开的等效电路不同. 电压表测量的是谁的电压.【教学反思】1、本节课里比较注意让学生成为课堂的主体，能够比较好地让学生在活动中发现问题，思考分析问题，解决问题，让学生在老师的引导下自主建构完善知识体系；2、不足在于时间还是比较紧，所以学生活动的自由度不高，作图法分析闭合电路U-I图线的时间也明显不足，对于方法的理解和图像的理解都有一定的缺欠，需要进一步补充讲解.粤教版选修3-1第二章电路第三节研究闭合电路学案一、闭合电路的组成：_______________________________发现：__________________________________二、电源电动势E：数值上等于_________________________________的电压。
粤教版高中物理选修3-1：研究闭合电路_课件1
【触类旁通】 1．关于闭合电路与电动势，下列说法正确的是( ) A．电源短路时，闭合电路电流为无限大 B．电源短路时，电源内电压等于电源电动势 C．电动势 E 的单位与电势、电势差的单位都是伏特，故
路__端__电__压__。在外电路中电流方向为从__正_____极流向__负_____极。 (3)内、外电压的关系：_内__、__外__电__压__之__和__等__于__电__源__电__动__势__。
2．闭合电路的欧姆定律 (1)内容：闭合电路中的电流跟电源的电动势成_正__比_____， 跟内、外电路的电阻之和成__反__比____。 (2)公式：___I_＝__R_＋E__r___。 (3)适用条件：外电路为__纯__电__阻__电路。 (4)常用的变形公式：E＝__U_外_＋__U__内__；E＝_U__外_＋__I_r_。
3．关于闭合电路，以下说法正确的是( D ) A．电流总是从电势高的地方流向电势低的地方 B．闭合电路中，路端电压越大，内电压也越大 C．闭合电路中，电源的电动势等于外电路的路端电压 D．当外电路断开时，路端电压的大小等于电动势
4．电动势为 3 V 的电池，输出电流为 3 A，由此可知( B ) A．内、外电阻相差 1 Ω B．内、外电阻之和为 1 Ω C．外电阻为 1 Ω D．内电阻为 1 Ω
解析：当 R3 的滑片 P 向 b 端移动时，R 外↓→I↑→U 外＝
(E－Ir)↓，故电压表示数减小，R1 两端的电压 U1＝IR1↑，R2 两
端的电压
U2＝(U外－U1)减小，通过
R2 的电流
I2＝
(粤教版)选修3-1物理：第2章-电路《研究闭合电路》ppt课件
学案5 研究闭合电路
[要点提炼] 1.路端电压随着外电阻的增大而增大，随着外电阻的减小而减小，但不 呈线性变化 . 外电路断开时，路端电压等于电源电动势；外电路短路时，电路中的 E 电流 I＝ (表达式 ). r
2.路端电压与电流的关系式为 U＝E－Ir， 其图象如图所 示. (1)在图象中 U 轴截距表示电源电动势，纵坐标从零 开始时， I 轴截距等于短路电流. (2)直线斜率的绝对值等于电源的内阻，即内阻 r＝ ΔU | |. ΔI
学案5 研究闭合电路
一、闭合电路欧姆定律的应用 例1 如图所示， 电源电动势为 6 V，内阻为 1 Ω， R1＝5 Ω， R2＝ 10 Ω，滑动变阻器 R3 阻 值变化范围为 0～ 10 Ω， 求电 路中的总电流的变化范围 .
解析 当 R3 阻值为零时，R2 被短路，外 电阻最小，电流最大.
E 6 R 外＝ R1＝ 5 Ω， I＝ ＝ A＝1 A. R外＋r 5＋1 当 R3 阻值为 10 Ω 时，外电阻最大，电 流最小 .
[ 延伸思考] 1 号、2 号、5 号干电池体积依次减小，其电动势如何？
答案 电动势都是 1.5 V.
学案5 研究闭合电路
二、闭合电路的欧姆定律 [问题设计] 按图所示电路图连接电路，分别测出电源的内 电压和外电压，多次测量，把测量结果记录在 事先准备好的表格中，分析内、外电压的大小， 它们满足怎样的规律？
解析 在本题的 U－I 图线中， 纵轴截 距表示电源电动势，A 正确；
横轴截距表示短路电流，C 错误；
图线斜率的绝对值表示电源的内电 2－0.8 阻，则 r＝ Ω＝0.2 Ω，B 错误； 6
当路端电压为 1 V 时，内电阻分得的 电压 U 内 ＝ E－ U 外＝ 2 V－ 1 V＝ 1 V， U内 1 则电路中的电流 I＝ ＝ A＝ 5 A， r 0.2 D 正确 .
高中物理粤教版选修3-1第二章第三节-研究闭合电路
小结： 闭合电路欧姆定律的表达形式有：
① I E （I、R间的关系） Rr
② E=U外+U内 ③ U=E-Ir （U、I 间的关系）
注意：①适用于外电路为纯电阻电路 ② ③适用于一切电路．
四、研究闭合电路的欧姆定律
E=U外+U内
外电路
对内外电路分别应用欧姆定律
RK
U外=IR U内=Ir
E IR Ir
I E Rr
内电路 Er
四、闭合电路的欧姆定律
I E Rr
闭合电路中的电流跟电源的电 动势成正比，跟内、外电路的 电阻之和成反比。
I=U/R称部分电路的欧姆定律
五、路端电压与负载的关系
2．用电动势为12 V的内阻不可忽略的直流电源对某 纯电阻电路供电，此时电源的路端电压为8 V，输出 电流为2 A．若将外电路电阻增大到原来的2倍，则 输出电流和路端电压分别是多少？
解析：由题设可知， R1＝U1/I1＝4 Ω， 而 E＝I1(R1＋r) 得 r＝2 Ω. R2＝2R1＝8 Ω， 则 I2＝R2E＋r＝1.2 A， U2＝I2R2＝9.6 V
由 E=U+U内 及U内=Ir 可知路端电压为
U=E-Ir
五、路端电压与负载的关系
U=E-Ir
１、如图电路：
I E Rr
R增大，电流减小，路端电压增大 R减小，电流增大，路端电压减小 特别提醒：在闭合电路中，任何一个电阻的增大(或减小)
，将引起电路总电阻的增大(或减小)．
Er
× × ×
并联支路越多，外电路总 电阻越小，则总电流就越 大，内电压就越高，那路 端电压就只能减小了。
Er
依次闭合控制小
灯泡的开关，小
灯泡的亮度有什
2018秋高中物理粤教版选修3-1课件：2.3研究闭合电路
合作探究
触类旁通
第三节
研究闭合电路
自主预习
目标导航 预习导引
合作探究
触类旁通
学习 目标
1.能记住电动势是描述电源特性的物理量,它在数值上等 于不接用电器时电源正、负两极间的电压. 2.熟练掌握闭合电路欧姆定律的两种表达式 E=U+Ir 和 I=
E
重点 难点
3.理解路端电压与电流的关系,知道这种关系能用公式、 图象描述. 重点:闭合电路欧姆定律及其应用. 难点:应用闭合电路欧姆定律讨论电路中的路端电压、电 流与外电阻变化的关系.
自主预习
目标导航 预习导引 一 二 三
合作探究
触类旁通
三、路端电压与负载的关系 1.外电路两端的电压称为路端电压. 2.根据U=IR=E-Ir可知,当R增大时,路端电压U 增大,当R减小时, 路端电压U 减小.
如图所示,U1、U2、U3、U4哪一个指电路的路端电压?
答案：U4
自主预习
一 二 知识精要 思考探究
合作探究
典题例解
触类旁通
迁移应用
一、闭合电路欧姆定律 ������ 1.公式 I=������+������ 中的电阻R是外电路的总电阻,要计算R的大小,先 要弄清外电路的连接方式,在此基础上才能进行有效的计算. ������ 2.利用公式 I= 计算出的电流是电路的总电流,要确定通过某 ������+������ 电阻上的电流,还要根据串、并联电路的特征进行求解. 3.由于电源的电动势E和内电阻r不受R的影响,所以随着R的增大, 电路中的电流I减小. 4.变形式:E=IR+Ir或E=U外+Ir.或U外=E-Ir. E=IR+Ir只适用于外电路为纯电阻的闭合电路.U外=E-Ir既适用 于外电路为纯电阻的闭合电路,也适用于外电路为非纯电阻的闭合 电路.
高中物理 2.3研究闭合电路课件 粤教版选修3-1
尝试应用
2．如图所示，R1＝14 Ω，R2＝9 Ω，当开关 S 切换 到位置 1 时，电流表的读数为 I1＝0.2 A，当开关 S 切换到 位置 2 时，电流表的读数为 I2＝0.3 A，求电源的电动势 E 和内阻 r.
电路欧姆定律知总电流(I 总＝R总E＋r)变大，通过 A 的电流增
大，A 两端的电压 UA 增大，故 A 变亮；由于 I 总变大，所 以内阻上的电压(U 内＝I 总 r)变大，所以 C 上的电压(UC＝E －UA－U 内)变小，通过 C 的电流 IC 变小，所以 C 变暗；由 于 I 总变大，IC 变小，所以通过 B 的电流(IB＝I 总－IC)一定增 大，B 灯变亮，故选 B.
1．外电路的电阻增大时，I 减小，路端电压升高． 2．外电路断开时，R＝∞，路端电压 U＝E. 3．外电路短路时，R＝0，U＝0，I＝Er (短路电流)， 短路电流由电源电动势和内阻共同决定，由于 r 一般很小， 短路电流往往很大，极易烧坏电源或线路而引起火灾．
尝试应用 3．(多选)在闭合电路，下列叙述正确的是(AD) A．闭合电路中的电流跟电源电动势成正比，跟整个 电路的电阻成反比 B．当外电路断开时，路端电压等于零 C．当外电路短路时，电路中的电流趋近于∞ D．当外电阻增大时，路端电压也增大
解析：由图象可知蓄电池的电动势为 20 V，由斜 率关系知外电阻阻值为 6 Ω.用三只这种电阻并联作 为外电阻，外电阻等于 2 Ω，因此输出功率最大为
50 W. 答案：6 50
题型三 对电场线的理解和应用
1．总电流 I 和路端电压 U 随外电阻 R 的变化规律： 当 R 增大时，I 变小，又据 U＝E－Ir 知，U 变大．当 R 增大到∞时，I＝0，U＝E(断路)． 当 R 减小时，I 变大，又据 U＝E－Ir 知，U 变小．当 R 减小到零时，I＝Er ，U＝0(短路)． 2．所谓动态就是电路中某些元件(如滑动变阻器的阻 值)的变化，会引起整个电路中各部分相关电学物理量的变 化．
【教育课件】粤教版高中物理选修3-1第2章第3节《研究闭合电路》课件(1).ppt
自身
• 3．大小的决定因素：由电源中______特性决定， 跟电源的体积内无阻关，跟______也无关．
• 4．常用电池的电动势
干电 池
1.5 V
铅蓄电 池
2V
锂电池
3 V或3.6 V
锌汞电 池
1.2 V
• 二、闭合电路的欧姆定律 • 1．内、外电路 • (1)概念：内电路是电源内部电路，外电路是电源外
0
E
• 外电路短路时，R＝0，I＝______，U＝____，据此
特点可以理解不允许将电源两E 端用导线直接连接的
原因．
r
0
• 四、测量电源的电动势和内阻 • 1．实验原理
• (1)用电压表、电流表加图上2一－个3－可5 变电阻，测定电动 势时的电路图如图2－3－5所示．
• 其计算式为E＝________.
路，③适于一切电路．
纯电阻
• 三、路端电压与负载的关系
• •
1表 2．．示路U路－端端I电图干电压象路压与如电随电图流_流_2_－的__3关_－_系_4_所：_的示U变，＝化图E_－_关象_I_r系能__．反，映物的理信意息义
有：
• 坐标原点为(0,0)时， • (1)横轴上截距表示_短__路_电__流____． • (2)纵轴上截距表示___电_动__势_____． • (3)斜率的绝对值表示__内__阻_____．
UIt＋I2rt
• 3．闭合电路的欧姆定律 • (_1_)_内__容_，：跟闭内合、电外路电中路的反的电比电流阻跟之电和源成的_电__动__势_正．成比
• (2)公式：I＝___R_＋E__r____ • 或E＝________ • 或E＝___I_(R__＋＋r)______
粤教版高二物理选修3-1课件：2.3研究闭合电路 3
压有本质的区别
D．电动势越大，电源两极间的电压一定越高
解析：选C.电动势是描述电源把其他形式的能转
化为电能本领大小的物理量．而电压是电场中两
点间的电势差，电动势与电压有着本质的区别， 所以A选项错，C选项对．当电源开路时，两极 间的电压在数值上等于电源的电动势，但在闭合 电路中，电源两极间的电压(路端电压)随外电阻
用电动势这个物理量来描述电源的这种特性.电
数值上 等于不接用电器时电源正负 源的电动势_______
两极间的电压．
3．电动势的单位与电压的单位相同，也是 ___ 特
伏
___．电动势是标量，电动势不是电压． 二、闭合电路的欧姆定律 电动势 电阻之和 1．内容：闭合电路中的电流跟电源的 E _______成正比，跟内外电路的 _________成 I＝ R＋r 反比．
路端电压 1．外电路两端的电压叫 _________ ．
2．由E＝U外＋U内和U内＝Ir可得UE ＝Ir _____. 外－ 对于一个电源，它的电动势和内阻是确定的.当
E I＝ 外电阻增大时，由闭合电路欧姆定律R＋r
增大 _________可知，电路中的电流减小，因而路 减小 端电压_____.反之，当外电阻减小时，路端电 压_____.
条直线就是电路的路端电压与电流的关系图象.
(3)这条直线跟纵轴的交点的纵坐标数值上等于 电源电动势E _____________. (4)这条直线与横轴的交点表示电压U＝0，即
电压被短路的情况．交点的横坐标即为短路电
流I
E r＝ I短
电源的内电阻 r , ，内电阻 r 可由下式得到： _______. 不难看出 短 直线的斜率数值上等于______________.
理．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小试身手 3.(多选)如图所示，电路中当可变电阻 R 的阻值增大 时( ) A．A、B 两点间的电压增大 B．A、B 两点间的电压减小 C．通过 R 的电流 I 增大 D．通过 R 的电流 I 减小
解析：当可变电阻 R 的阻值增大时，外电路总电阻 增大，根据闭合电路欧姆定律分析知，干路电流 I 干减小， A、B 间电压增大，通过 R2 的电流增大，则通过 R 的电 流 I 减小．故选 A、D. 答案：AD
的等效总电阻，电阻 r 为内电路的电阻．
判断正误 (1)电源的电动势与外电路有关，外电路电阻越大， 电动势就越大．(×) (2)外电阻越大，外电压越大，但外电压的数值不可 能超过电动势．(√) (3)无论内电压和外电压如何变化，其电源电动势一 定不变．(√)
小试身手 2．如图，将一直流电源与一个 3.5 Ω 的定值电阻连 接，开关断开时，测得电压表读数为 1.5 V；开关接通后， 电压表读数变为 1.4 V．那么，电源的电动势和内阻分别 为(不计电压表对电路的影响)( )
知识点一 电动势
提炼知识 1．内电路和外电路．
电源内部的电路 (1)内电路：________________ ；内电压：
U内 ；内阻：_______________ 内电路电压，符号：_____ 电源内部的电阻 ______________ ， r ． 符号：___
电源外部的电路 (2)外电路：_______________ ；路端电压： U外 ；外电阻： 外电路的电压(路端电压 ) _______________________ ，符号： ____ 外电路上的电阻 R ． _______________ ，符号：____ 不接用电器 时电源正 2．电源的电动势数值上等于____________ E 表示，电动势 负两极板间的电压，电动势通常用符号____
伏特 ． 的单位跟电压的单位相同，也是_______
判断正误 (1)体积越小的电源，其电动势一定越小．(×) (2)电源没有接入外电路时两极间的电压等于电源电 动势．(√) (3)电动势就是电势差，两者没有区别．(×)
小试身手 1．关于电动势，下列说法正确的是( )
ห้องสมุดไป่ตู้
A．电动势数值上就等于电源正负极之间的电压 B．所有电源的电动势都是 1.5 V C．体积越大的电源，其电动势一定越大 D．不同电源的电动势不同
第二章
电路
第三节
研究闭合电路
学 习 目 标 重 1.了解内电路、外电路， 重点 知道电动势等于内外电 路电势降落之和. 2.掌握闭合电路欧姆定 律的内容，理解各物理 量及物理意义. 难点 3.会用定律分析路端电 压与负载的关系．
点 难 点 1.闭合电路欧姆 定律. 2.测量电源电 动势. 路端电压与负 载的关系.
A．一节电动势为 1.5 V 的干电池能在 1 s 内将 1.5 J 的化学能转化为电能 B．电路中每通过 1 C 的电量，一节电动势为 1.5 V 的干电池将 1.5 J 的化学能转化为电能 C．一个电动势为 2 V 的蓄电池把化学能转化为电能 的本领比一节电动势为 1.5 V 的干电池强
3．电动势与电压的区别： 电动势是电源本身的一种性质，而两极间的电压是 由电动势提供的，两者存在本质的区别，因此不能说电 源两端的电压就是电源电动势．
4．电池的串联． n 个完全相同的电池串联时，总电动势 E 总＝nE，总 内阻 r 总＝nr.
【典例 1】 (多选)下列关于电源电动势的说法正确 的是( )
解析：根据闭合电路欧姆定律 E＝U＋Ir，电源正负 极之间的电压指的是路端电压 U，小于电源电动势．故 A 错误；不同的电源的电动势不同，故 B 错误，D 正确； 电动势大小与电源体积无关，故 C 错误． 答案：D
知识点二 闭合电路欧姆定律 提炼知识 1．闭合电路的欧姆定律：闭合电路中的电流跟电源
电动势 成正比跟内、外电路的______ 电阻 之和成反比，这 的________
个结论叫做闭合电路的欧姆定律．
E I＝ R＋r ，常用的 2．闭合电路的欧姆定律表达式：________
E＝U内＋U外 E＝I(R＋r) 或____________ 变式：____________ ，其中 R 为外电路
A．1.5 V，0.5 Ω C．1.4 V，0.25 Ω
B．1.5 V，0.25 Ω D．1.4 V，0.5 Ω
解析：开关断开时，因不计电压表对电路的影响，电 路中电流近似为零，电源的内电压约为零，则电压表可直 接测出电源的电动势，则得电源的电动势 E＝1.5 V；开 关接通后，根据闭合电路欧姆定律得：
U E＝U＋Rr，将 E＝1.5 V，U＝1.4 V，R＝3.5 Ω，代 入解得 r＝0.25 Ω 答案：B
知识点三 路端电压与负载的关系 提炼知识
E－Ir ，而 I＝ 1．路端电压跟负载的关系式：U＝_______
E . R＋r
减小，路端 2．当外电路电阻增大时，电路中的电流_____ 增大 ．当外电路电阻减小时，电路中的电流_____ 增大 ， 电压_____ 减小． 路端电压_____
3．路端电压 U 与电流 I 的关系图象如图所示可知：
向下 倾斜的直线． (1)图象是一条______ 减小 ． (2)路端电压 U 随着电流 I 的增大而______
判断正误 (1) 纯电阻电路中，负载个数变化，外电阻必然变 化．(×) (2)负载数目变化与负载变化的含义是不同的．(√) (3)负载越大，外电压越大，但外电压的数值不可能 超过电动势．(√)
拓展一 进一步理解电动势
日常生活中我们经常接触到各种各样的电源，如图 所示的干电池，电子表中的纽扣电池，各种电池有的标 有“1.5 V”字样，也有的标有“3.7 V”字样，这些数值代表 什么？它表示电池的何种特性？
干电池
纽扣电池
提示：电动势，把其他形式的能转化为电能的本领．
1．在外电路中，正电荷在恒定电场的作用下，由正 极移向负极，在电源内，非静电力把正电荷由负极移向 正极． 2．正电荷在静电力的作用下从电势高的位置向电势 低的位置移动，电路中正电荷的定向移动方向就是电流 方向，所以在外电路中，沿电流方向电势降低．
