游标卡尺公开课教案
游标尺公开课教案
游标尺公开课教案目标本教案的目标是帮助学生研究和掌握使用游标尺测量和绘制长度的技巧，并了解游标尺的原理和使用方法。
教学内容1. 游标尺的介绍和原理- 游标尺的组成和结构- 游标尺的工作原理2. 游标尺的使用方法- 如何正确握持游标尺- 游标尺的读数规则3. 游标尺的测量和绘图技巧- 如何精确地测量长度- 如何使用游标尺在纸上绘制直线和标尺4. 实践练- 学生练使用游标尺进行测量和绘图教学步骤第一步：介绍和原理1. 教师介绍游标尺的组成和结构，以及它的工作原理。
2. 示范如何正确握持游标尺。
第二步：使用方法1. 教师讲解游标尺的读数规则，并进行示范。
2. 学生进行模拟练，互相检查读数准确性。
第三步：测量和绘图技巧1. 教师讲解如何使用游标尺进行精确测量长度。
2. 示范如何使用游标尺在纸上绘制直线和标尺。
第四步：实践练1. 学生分组进行实践练，使用游标尺进行测量和绘图。
2. 教师进行指导和辅导，纠正学生操作中的错误。
教学资源- 游标尺- 纸张和铅笔教学评估- 学生的实践表现和练成果- 学生对游标尺原理和使用方法的掌握程度- 学生的课堂参与程度和提问情况教学延伸为了加深学生对游标尺的理解和应用，可以邀请专业人士或工程师来进行专题讲座，介绍更多有关游标尺的驱动技术和测量原理。
参考文献- 文献1（可根据实际情况添加参考文献）---以上是游标尺公开课教案，旨在帮助学生学习和掌握游标尺的使用技巧和原理。
通过本课的学习，学生将能够正确使用游标尺进行测量和绘图。
同时，教学延伸部分提供了深入了解游标尺原理和应用的途径。
教师在教学过程中应重点关注学生的实践表现和掌握程度，并提供相关指导和辅导。
公开课_游标卡尺_教案
（一）复习回顾钳工常用的台虎钳各部分组成名称（二）课堂导入我们在初中已经学过长度的测量，我们所使用的测量工具是毫米刻度尺，我们平时常用的测量工具也是最小刻度是毫米的毫米刻度尺。
毫米刻度尺测量能达到的精度也是毫米位，再加一位估读值，只能估读到零点几毫米，有效位数也只能达到毫米的十分位。
如果测量要求要准确到零点几毫米甚至更高，显然，我们必须选用精度高于毫米刻度尺的测量工具。
今天我们学习一种精度更高的测量仪器—游标卡尺。
（三）新课讲授课题四钳工常用的测量工具游标卡尺一、游标卡尺的结构和功能1、游标卡尺的结构游标卡尺由主尺、游标尺、内测量爪、外测量爪、深度尺、固定螺丝组成。
2、游标卡尺的功能游标卡尺的可以测量筒的内径、外径和深度，也聆听学生观察理解所拿的游标卡尺并熟悉操作方法学生聆听并观察游标卡尺教师讲述，使学生了解学习游标卡尺的目的教师讲解模型和实物并演示使学生了解结构和功能可以测量物体的长度等（但只能最多测量十几个厘米的长度）二、游标卡尺的的工作原理游标卡尺的分为三种，十分度、二十分度和五十分度。
以十分度游标卡尺为例，游标尺上有十个分度总长是9毫米总长。
即游标尺上每一分度长为0.9毫米。
与游标尺上的刻度线时我们从零开始依次为第0、1、2…条,当第1条刻度线于主尺某条刻度线对齐时,游标尺零刻度与主尺相邻的前一条刻度相距0.1毫米,如果是第3条与主尺某条刻度线对齐游标尺零刻度与主尺相邻的前一条刻度线相距为0.3毫米。
依此类推相当与把1毫米分成了10份,每一份对应游标尺上的一条刻度线。
第几条对齐时游标尺读作零点几毫米。
20分度游标尺刻度总长为19毫米,相当与把1毫米分成了20份,每份0.05毫米；50分度游标尺刻度总长为49毫米,相当与把1毫米分成50份，每份为0.02毫米。
读数与10分度的相同。
使用游标卡尺时，首先观察游标是多少分度然后再读数，先读主尺，后读游标尺，最后把读数相加即为所测长度。
三、游标卡尺的使用方法演示测药瓶的内径、外经、深度注意操作及手握的方法四、读数练习卡尺模型练习总结方法：a.先读主尺读数看游标尺零线左边主尺第一分度的数值b.再读游标尺读数看游标尺上的第几条刻度线与主尺上某一刻度线对齐毫米小数部分(游标)＝精确度×游标尺与主尺重合的游标刻度数c.两次读数相加得出被测工件的尺寸测量值=主尺读数+n×精度(游标)（四）课堂练习学生操作教师演示并讲解使学生了解工作原理培养学生数学运算能力和减少处理中的错误，进一步理解有效数字。
《游标卡尺的使用》教案公开课
《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。
通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。
第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。
通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。
游标卡尺(公开课)
0~125mm、0~150mm、0~200mm、
0~300mm等。 4、读数精度有：
0.1mm、0.05mm、0.02mm三种。
√ √
二、游标卡尺结构
紧固螺钉 内测量爪
（测量内表面）
完成任务一
谭天月
主尺
尺身 游标尺 外测量爪 推柄 深度尺
（测量外表面）
游标
三、游标卡尺刻线原理
游标卡尺的3种精度：
谭天月
作业
钳工同步工作页：P22-P24
0.1mm（10分度）
谭天月
0.05mm（20分度）
0.02mm（50分度）
√
三、游标卡尺刻线原理
2.精度刻线原理：
谭天月
0.02mm的刻线原理：
主尺1格实际长度：1mm 游标尺1格实际长度：游标尺49mm÷50格=0.98mm 精度：主尺1mm-游标尺0.98mm=0.02mm
三、游标卡尺刻线原理
推动的力量不宜过大
四、游标卡尺使用方法
谭天月
3.在测量时，量爪与工件测量面接触要正确勿歪斜。
正确
错误
4.在游标卡尺上读数时，要正视游标卡尺，避免视线 误差的产生。
四、游标卡尺使用方法
5.测量时不可将被测工件放入量爪凹槽。
谭天月
五、游标卡尺读数方法
谭天月
18.78
先读出游标零线左边尺身所显示的整数； 1.先读出游标尺零线左边主尺所显示的整数； 读出游标与尺身刻线对齐刻线。 2.读出小数游标与主尺刻线对齐刻线。 3.两者加起来即为测得的尺寸数值。
谭天月
为了保证质量，必须对加工过程中及加工完毕的工件进行严格的测量。
1.测量一张纸的长度和宽度。
2.如何测量一张纸的厚度啦？
《游标卡尺的使用》教案公开课
《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目的本课程旨在使学员掌握游标卡尺的基本结构、使用方法和工作原理，能够熟练运用游标卡尺进行各种尺寸的测量。
1.2 课程内容本课程将介绍游标卡尺的种类、构造、使用方法、维护保养以及注意事项等内容。
1.3 课程时长本章课程时长为45分钟。
第二章：游标卡尺的种类与构造2.1 游标卡尺的种类介绍常见的游标卡尺种类，如外径游标卡尺、内径游标卡尺、深度游标卡尺等。
2.2 游标卡尺的构造详细解析游标卡尺各部分的名称和作用，包括主尺、游标、测爪等。
2.3 案例分析通过实际案例分析，使学员更好地理解游标卡尺的种类和构造。
2.4 互动环节学员相互展示并讨论各自带来的游标卡尺，加深对游标卡尺种类和构造的理解。
2.5 课后作业请学员绘制游标卡尺的构造示意图，加深对游标卡尺构造的理解。
第三章：游标卡尺的使用方法3.1 游标卡尺的使用步骤详细讲解游标卡尺的使用步骤，包括放置、固定、测量、读数等。
3.2 测量实例通过实际测量实例，使学员掌握游标卡尺的使用方法。
3.3 注意事项讲解在使用游标卡尺过程中需要注意的问题，如测量范围、精度等。
3.4 互动环节学员分组进行游标卡尺使用练习，互相纠正错误，提高使用技巧。
3.5 课后作业第四章：游标卡尺的维护保养4.1 游标卡尺的清洁介绍清洁游标卡尺的方法和注意事项。
4.2 游标卡尺的润滑讲解游标卡尺的润滑方法和周期。
4.3 游标卡尺的校准介绍游标卡尺的校准方法和工具。
4.4 案例分析通过实际案例分析，使学员了解游标卡尺维护保养的重要性。
4.5 互动环节学员分组讨论如何对游标卡尺进行维护保养，并分享各自的经验。
4.6 课后作业请学员制定游标卡尺的维护保养计划，确保游标卡尺的正常使用。
第五章：游标卡尺的应用实例5.1 测量实例一：长度测量讲解如何使用游标卡尺测量长度。
5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径。
5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度。

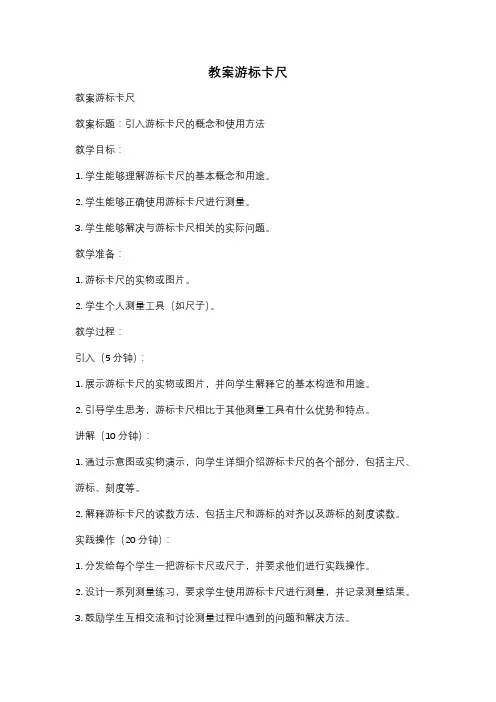

教案游标卡尺
教案游标卡尺教案游标卡尺教案标题：引入游标卡尺的概念和使用方法教学目标：1. 学生能够理解游标卡尺的基本概念和用途。
2. 学生能够正确使用游标卡尺进行测量。
3. 学生能够解决与游标卡尺相关的实际问题。
教学准备：1. 游标卡尺的实物或图片。
2. 学生个人测量工具（如尺子）。
教学过程：引入（5分钟）：1. 展示游标卡尺的实物或图片，并向学生解释它的基本构造和用途。
2. 引导学生思考，游标卡尺相比于其他测量工具有什么优势和特点。
讲解（10分钟）：1. 通过示意图或实物演示，向学生详细介绍游标卡尺的各个部分，包括主尺、游标、刻度等。
2. 解释游标卡尺的读数方法，包括主尺和游标的对齐以及游标的刻度读数。
实践操作（20分钟）：1. 分发给每个学生一把游标卡尺或尺子，并要求他们进行实践操作。
2. 设计一系列测量练习，要求学生使用游标卡尺进行测量，并记录测量结果。
3. 鼓励学生互相交流和讨论测量过程中遇到的问题和解决方法。
拓展应用（15分钟）：1. 提供一些实际生活中需要使用游标卡尺的例子，例如测量物体的长度、直径等。
2. 让学生在小组或个人中解决这些实际问题，并记录下解决过程和结果。
3. 鼓励学生分享他们的解决方法和思考。
总结（5分钟）：1. 回顾本节课所学的内容，强调游标卡尺的重要性和实际应用。
2. 解答学生可能存在的问题，并对他们的表现给予肯定和鼓励。
作业：布置一些与游标卡尺相关的练习题，要求学生在家里完成，并在下节课前交回。
教学反思：教案中的教学过程可以根据学生的实际情况进行调整，确保教学内容的有效传达和学生的参与度。
同时，教师还可以通过提问、讨论等形式，激发学生的学习兴趣，提高他们的学习动力。
2024版游标卡尺公开课教案x
技能。
案例分析
通过案例分析的方式， 让学生了解游标卡尺在 实际工作中的应用和注
意事项。
6
小组讨论
鼓励学生开展小组讨论， 分享学习心得和操作经 验，促进彼此之间的交
流与合作。
02
游标卡尺结构与功能
2024/1/28
7
游标卡尺主要组成部分
普通游标卡尺
分度值为0.1mm或0.05mm，测 量范围广泛，适用于一般精度要
求的测量。
带表游标卡尺
在游标上装有指针和表盘，可直 接读取长度值，提高了测量精度
和效率。
数显卡尺
采用电子数显技术，可直接显示 测量数值，具有高精度、高分辨 率、易读数等优点。同时还可连
接电脑进行数据处理和分析。
2024/1/28
30
THANKS
感谢观看
2024/1/28
31
深度测量方法
使用游标卡尺的深度测量功能：将深 度测量杆插入被测孔内，读取主尺和 游标的数值。
注意事项：确保深度测量杆与被测孔 垂直，避免倾斜导致误差；注意测量 杆的长度限制。
13
提高测量精度和效率的技巧
选用合适的游标卡尺
根据被测物的尺寸和精度要求， 选择合适的游标卡尺规格和精度
等级。
保持游标卡尺清洁
2024/1/28
防锈处理
对于金属部分，可以涂抹 一层薄防锈油，以防止生 锈。但要注意不要涂抹过 多，以免影响测量精度。
存放方式
在不使用时，应将游标卡 尺存放在干燥通风的地方， 避免潮湿和阳光直射。
20
故障诊断及维修流程简介
故障识别
当游标卡尺出现故障时，首先要识别 故障类型，如测量不准确、卡尺无法 滑动等。
游标卡尺识读教案-公开课）
游标卡尺识读教案-公开课）游标卡尺识读教案-公开课)游标卡尺（精度0.02）的识读教案授课班级：12模具2班授课时间：2012-11-2 第9周星期五第5节【课题】钳工常用量具及测量（中国劳动社会保障出版社）《钳工工艺学》【课时】1课时（40分钟）【教材分析】本节内容详细介绍了量具的分类，游标卡尺的作用、结构，刻线原理以及读数方法。
游标卡尺是钳工实习当中的一项基本技能，也是相当重要的一项技能。
在实习过程当中，量具的使用始终贯穿整个过程，零件的尺寸正确与否跟测量有密切关系，所以本节内容对于机械专业学生而言相当重要，为以后的学习工作打下坚实的基础。
【学情分析】该班是高一机械专业的学生，马上就要进入对工件的测量环节。
学生的基础普遍偏下，而且学习的主观能动性较差，通过教师引导、指导他们。
所以要求在教师在教学过程当中不断穿插一些练习活动、实物测量来激发学生的学习热情。
【教学目标】1、知识与能力目标（1）、知识目标1、了解游标量具的定义。
2、了解游标卡尺的作用余结构。
3、了解游标卡尺的刻线原理。
4、掌握游标卡尺的读数方法。
（2）、能力目标通过对实物测量，培养学生钻研新知，使用游标卡尺测量工件尺寸的能力。
2、过程与方法目标教学方法上主要采用探究式、以生本学习为主，通过让学生做练习、实物测量来巩固掌握游标卡尺的读数方法，发现自己知识的不足，从而想去了解精度更好地游标卡尺的结构、作用以及测量原理。
整个教学过程以学生为主体，教师从旁组织活动，总结概括。
3、情感态度与价值观目标在教学过程中，充分以学生为主体，让学生在学习过程当中，遇到问题，会想到去问为什么，自己去寻找答案以及规律，从而培养学生的探究能力和解决问题的能力。
【重点、难点】重点：1、游标卡尺的结构。
2、游标卡尺的作用。
3、游标卡尺的刻线原理。
4、游标卡尺的读数方法。
难点：1、游标卡尺的读数方法。
【教学过程】由生活中的几种尺子（卷尺、直角尺、三角板）的作用、用途引出游标卡尺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、测量工件的注意事项
1）游标卡尺是一种中等精度的量具，不能测量精度较高的尺寸
2）不能用游标卡尺去测量毛坯的尺寸，否则容易
损坏。
（三）、游标卡尺的结构；
由主尺、游标尺、深度尺、内外测量爪、紧固螺钉等组成。
（四）、游标卡尺的刻线原理
3、本课没直接从游标卡尺的测量原理为切入点，而是从学生已有的长度测量知识着手，通过问题的设置，学生的观察、思考，多媒体课件的自行操作和实际操作，在动手动脑的过程中总结出游标卡尺的读数要点，了解游标卡尺的测量原理。
学生：动手
测量
记录结果
回答
学生：思考
二、新课
教学
（一）、游标卡尺的用途:
游标卡尺能直接测量内径、外径、孔距、高度和深度等。
（二）、游标卡尺的使用
1、测量工件的方法
1）使用前，应将量爪闭合，检查尺身与游标的零线是否重合。否则将予以校正。
2）测量外径和宽度时，应使卡口宽度尺寸大于被测量尺寸，然后推动游标，使量爪平面与被测量的直径垂直或与被测平面平行接触。
游标卡尺按其测量精度
可分为0.10,0.05和0.02mm三种。
目前机械加工中常用精度为0.02mm的游标卡尺。
这三种精度的游标卡尺，尺身上的刻线相同，都是每一小格为1mm，所不同的是游标格数与尺身相对的格数不同。
例：精度为0.1mm,游标卡尺的刻线原理:
主尺最小刻度1mm，
游标尺10等分，总长9mm，
教学
程序
教学内容
教师活动
学生活动
一、新课
导入
同学们运用工具对工件进行长度测量，并记录下测量结果。
你的小数位测量结果是怎么得到的呢？
在机械制造中如何来更高精度的测量尺寸呢？
游标卡尺就是一种应用非常广泛的能直接读数的量具，能得到精确测量结果。
教师：布置任务
教师：提问每组学生测量结果
教师：投影零件图
发放游标卡尺，让学生测量工件
（七）、应用、检测与提高；
利用游标卡尺分组
测量空心圆管的外径、内径、长度和大孔深度
提问：游标卡尺能测量零件的哪些尺寸？怎么来测量呢？
投影，讲解
探讨
主要是由主尺、游标尺两把尺组
检查学生自制游标卡尺情况
设问：
为什么游标卡尺能准确测量0.10mm以下的长度呢？
讲Hale Waihona Puke 原理师生共同推导举例说明
投影
讲解
演示
分组实验
练习读数
（六）、游标卡尺的维护保养
1、作为较精密的量具，游标卡尺不得随意乱作别用，以避免造成损坏或降低精度。
2、移动卡尺的尺身和微动装置时，不要忘记松开坚固螺钉。
3、测量结束后要把卡尺放平，否则卡身会发生弯曲变形。
4、使用带深度尺的游标卡尺之后，要把两个量爪拢在一起，否则，容易变形甚至折断。
5、卡尺用完后，如较长时间不用，要擦净上油，放到卡尺盒内，注意防止锈蚀。
公开课教案
教者
赵秀梅
班级
12
数控
级别
区级
科目
极限配合与技术
测量
课题
游标卡尺的使用
课型
新授课
日期
2013.10.8
教学
目标
1、了解游标卡尺的结构,初步掌握游标卡尺的使用方法。
2、理解游标卡尺的刻线原理及读数方法,
能熟练、准确的使用游标卡尺测量工件并进行读数。
3、懂得游标卡尺正确使用和保养。
4、通过学生分组实验，培养学生的观察能力和实践能力。
5、培养学生学习的兴趣，激发学习的积极性、主动性。
教学
重点
游标卡尺的使用方法及熟练、
准确的使用游标卡尺测量工件并进行读数。
教学
难点
游标卡尺的刻线原理。
研究点
探索职业学校专业理论教学与实践操作的紧密结合点，
为专业发展服务
教学准备
准备实验器材
教学
方法
讲授法、演示法、
理论实践一体化教学
教学
用具
游标卡尺、工件
师生共同评价
师生共同评价
教学设计说明：
１、游标卡尺是机械加工中最重要的测量仪器之一，使用规范及读数准确直接影响产品的质量。如何让学生正确读数，常规手段难以讲解清楚。本节课利用多媒休辅助教学，充分利用其放大性好，交互性强的特点，很好地突破了教学的难点。
２、本节课设计成学生“问题、观察、思考”与“自主性学习”的模式，能更好地激发学生学习热情和探求知识的欲望，能更好地培养学生的观察和思维能力。
组织讨论
学生：感知
回答
掌握测量工件的方法
掌握测量工件的注意事项
小组学生展示作品
思考
理解、掌握
、
课堂练习
掌握
运用实践
合作
测量
记录
三、小结、评价
技术测量是工业生产中进行质量管理的重要手段,是进行贯彻质量标准的技术保证。
如何正确合理的使用量具,对保证产品质量有很重要意义。
通过本次课的学习，同学们理解了游标卡尺工作原理掌握了测量方法，能运用游标卡尺进行工件的准确测量。
游标尺，每一等分9/10mm，
游标尺每一等分与主尺最小刻度相差1/10mm，
准确度1/10mm（0.1 mm）
（五）、读数方法：
1、读尺身上位于游标零线左面的尺寸数（mm）。这个数为测量结果的整数部分。
2、读游标上与尺身上刻线对齐的刻线数值，乘以卡尺的精度，所得乘积为测量结果的小数部分。
3、把两部分相加就是卡尺的读数
