预应力砼小箱梁简支变连续施工工艺

预应力砼小箱梁简支变连续施工工艺
预应力砼小箱梁简支变连续施工工艺

①施工流程:

a、先预制主梁,混凝土达到设计强度的90%后,张拉正弯矩区预应力钢束,压注水泥浆并及时清理箱梁底板通气孔。

b、设置临时支座并安装好永久支座(联端无需安装临时支座),逐孔安装主梁,置于临时支座上成为简支状态,及时连接桥面板钢筋及端横梁钢筋。

c、连接连续头段钢筋,设置接头板束波纹管并穿束。在日温最低时,浇筑连续接头、中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板,达到设计强度95%后,张拉顶板负弯矩预应力钢束,并压注水泥浆。

d、接头施工完成后,浇筑剩余部分桥面板湿接缝混凝土,剩余部分桥面板湿接缝混凝土应由跨中向支点浇筑。浇筑完成后拆除一联内临时支座,完成体系转换。解除临时支座时,应特别注意严防高温影响橡胶支座质量。

e、临时支座可采用硫磺砂浆制成,硫磺砂浆内应埋入电热丝,采用电热法解除临时支座。临时支座顶面标高应与永久支座顶面标高齐平,以保证永久支座与混凝土接触但不受力。永久支座顶面直接与接头混凝土底部浇筑在一起。

f、连接顶板钢束张拉预留槽口处钢筋后,现浇调平层混凝土、喷洒防水层、护栏施工、进行桥面铺装施工及伸缩缝安装。

①注意事项

a、钢筋连接:箱梁施工中钢筋连接方式,直径小于12mm时,如设计图纸未

加说明,可采用绑扎;直径大于12mm时,钢筋连接宜采用焊接。绑扎及焊接长度应按照《公路桥涵施工技术规范》的有关规定严格执行。

b、预制箱梁应保证支座预埋钢板位置、高度正确。防撞护栏的锚固钢筋应先预先埋入,并注意预留泄水孔位置。

c、现浇接头段砼可采用微膨胀水泥。

d、钢绞线弯折处采用圆曲线过渡,管道必须圆顺,定位钢筋曲线段每50cm、直线段每100cm设置一组。顶板负弯矩钢索的定位钢筋第100cm设置一组。

e、预制箱梁中钢束张拉采用两端张拉,且应在横向对称均匀张拉。顶板负弯矩钢束也采用两端张拉,并采取逐根对称均匀张拉。张拉采用双控,张拉应力控制,伸长量进行校核。

3、梁体吊装

梁板达到规定强度时,用吊机移至堆放场,在吊点位置下承垫横枕木,放置稳固。堆梁场应平整压实,不沉陷、不积水。

梁板应按吊装次序、方向水平分层堆放,标志向外。板梁叠放不超过三层,要逐层支撑牢固,层与层间要以垫木隔开,相邻板梁间要留出适当宽度的通道。

梁板吊装前,应复查砼质量及截面尺寸。在每片板梁两端标出竖向中心线,并在墩台帽上放出梁的纵向中心线、支座纵横中心线、梁板端位置横线以及每片板梁的具体位置。吊装前还应对桥位现场进行认真的平整压实。

30m预应力砼小箱梁采用最大起吊质量为150t的穿心式组合贝雷导梁通过纵横走向跑车完成预应力梁的安装。安装程序如下:

a、放样划线,精确定出梁体支座位置。

b、在两侧桥台后路堤上设置木跺,在木跺上拼装导梁,并把导梁向安装桥孔推出,以达规定位置。

c、导梁后端拼装行车起重机,按单元由轮胎式起重机吊上导梁组成整体,组装完毕,进行纵、横向走行试车。

d、预制梁进入桥台后的导梁和行车起重机的吊点下后,分别由行车上前后两个吊点将预制梁板吊起,走行到安装孔,进行横移,摆平支座,将预制板精确地安装在规定位置上。安装时先安装左右两块边板,准确控制桥面横幅宽度,然后从左(或从右)按次序逐块进行安装。全桥安装完成后,即用轮胎式起重机拆卸行车及导梁。

后张法预应力箱梁施工方案.docx

后张法预应力箱梁施工方案 一、工程慨况 二、场地布置 箱梁预制场地设在贝草夼大桥西北角路基北侧,征地范围及场地平 面图见附图. 1、制梁台座 台座采用 30cm厚 C30砼制作。制梁区内台座周围原地面整平压实后,开挖基槽,铺筑20cm厚 C20砼基础,再制作台座。台座制作时,跨中向下设,2cm 的预拱度,采用二次抛物线。 2、砼、材料运输道路 梁场内和梁场周围设置车辆进出的施工运输道路,道路硬化采用20cm 砼。 3、钢筋加工场地 钢筋加工场地设于预制场两端,用于钢筋加工、存放等,加工好的钢 筋分类挂牌存放,并搭设钢筋棚防护。 4、排水设施 制梁场区内地面按 2%排水坡设置,并于四周和存梁两台座中间设置排、截水沟,确保降水及施工用水顺利排出场外。三、主要技术措施 1、模板准备

外模采用大块定型钢模拼装,内模采用分节组合的形式。板缝中均嵌 入固定式弹性嵌缝条,保证不漏浆和梁体美观。 (1)外模 外模面板采用 6mm厚冷轧普通钢板,分段长度为 6.2m,即 30m箱梁外模长为( 4×6.2+0.9m),其中端头部分 0.9m 为横隔梁模板。面板加劲助及支架均采用 100×63×4.5 工字钢。工厂制作完毕之后运至工地,用砂轮 磨平焊缝,各块模板之间用螺栓联结。外模试拼装完毕后,应进行各截 面的尺寸和拼缝的检查合格后才能进行下步施工。外模与底座之间嵌有 U 型橡胶条,以防底部漏浆。底部拉杆每隔 1.0m 一根,另外,为了保证模板就位后支撑稳固,满足受力要求,模板支架每隔 5m设两根可调丝杆作为就位后的支撑。 立模时用龙门吊逐块吊到待用处,上紧拉杆及可调螺杆。拆除外模时, 拆除上下拉杆和接缝螺栓,松掉可调螺杆,逐步拆除。 (2)内模 根据箱梁内部尺寸及操作难度,内模每单件的尺寸以 1.2m 为宜。内模支架每隔 60cm一道,每个支架用 4 块焊接成三角形的独立支架和三根可调丝杆组成一个稳定的组合支架。 立内模先在拼装场地按 3.6~6m 拼装成节,待底板、腹板钢筋及成孔波 纹管绑扎安装完毕后,再将内模分节吊入箱梁内组拼,应定位准确、牢固。 为保证箱梁内模的位置,内模与钢筋间设置砼垫块,下部每侧间隔 2m左右用预制同标号混凝土垫块顶紧内模,底板也用预制同标号混凝土垫块作为 支撑。为了防止内模上浮,每隔 1.2m 在外模上设一道横梁,以此横梁为支

预应力混凝土连续梁桥

一预应力混凝土连续梁桥 1.力学特点及适用范围 连续梁桥在结构重力和汽车荷载等恒、活载作用下,主梁受弯,跨中截面承受正弯矩,中间支点截面承受负弯矩,通常支点截面负弯矩比跨中截面正弯矩大。作为超静定结构,温度变化、混凝土收缩徐变、基础变位以及预加力等会使桥梁结构产生次内力。 由于预应力结构可以有效地避免混凝土开裂,能充分发挥高强材料的特性,促使结构轻型化,预应力混凝土连续梁桥具有比钢筋混凝土连续梁桥较大的跨越能力,加之它具有变形和缓、伸缩缝少、刚度大、行车平稳、超载能力大、养护简便等优点,所以在近代桥梁建筑中已得到越来越多的应用。 预应力混凝土连续梁桥适宜于修建跨径从30m到100多m的中等跨径和大跨径的桥梁。 2.立面布置 预应力混凝土连续梁桥的立面布置包括体系安排、桥跨布置、梁高选择等问题,可以设计成等跨或不等跨、等截面或变截面的结构形式(图1)。结构形式的选择要考虑结构受力合理性,同时还与施工方法密切相关。 a b a.不等跨不等截面连续梁 b. 等跨等截面连续梁 图1 连续梁立面布置 1.桥跨布置 根据连续梁的受力特点,大、中跨径的连续梁桥一般宜采用不等跨布置,但多于三跨的连续梁桥其中间跨一般采用等跨布置。当采用三跨或多跨的连续梁桥时,为使边跨与中跨的最大正弯矩接近相等,达到经济的目的,边跨取中跨的0.8倍为宜,当综合考虑施工和其他因素时,边跨一般取中跨的0.5~0.8倍。对于预应力混凝土连续梁桥宜取偏小值,以增加边跨刚度,减小活载弯矩的变化幅度,减少预应力筋的数量。若采用过小的边跨,会在边跨支座上产生拉力,需在桥台上设置拉力支座或压重。当受到桥址处地形、河床断面形式、通航(车)净空及地质条件等因素的限制,并且同时总长度受到制约时,可采用多孔小边跨与较大的中间跨相配合,跨径从中间向外递减,以使各跨内力峰值相差不大。 桥跨布置还与施工方法密切相关。长桥、选用顶推法施工或者简支—连续施工的桥梁,多采用等跨布置,这样做结构简单,统一模式。等跨布置的跨径大小

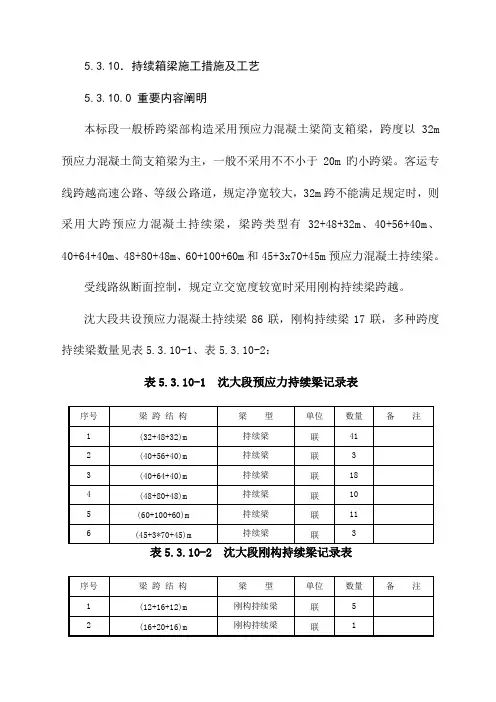

预应力混凝土连续箱梁施工工艺

预应力砼连续箱梁施工工艺

第一章总则 1、为了保证工程安全质量,使项目管理达到效益最大化、规范标准化施工、避免不必要的重复工作,根据所建的项目和所接触的项目,编写本工艺。 2、本工艺为预应力砼连续箱梁施工工艺,主要包括:普通挂蓝悬浇施工工艺、箱梁节段预制施工工艺和步履式吊架悬拼施工工艺。 3、本工艺的编制按照项目工程施工的顺序:先墩顶箱梁块段(即0#块段)施工,接着在箱梁0#块段桥面上拼装挂蓝悬浇箱梁块段或拼装步履式吊架悬拼箱梁预制块段,并同时进行支架现浇段施工,最后灌注合拢段砼,经体系数转换后成桥。 4、预应力箱梁连续梁悬臂灌注或悬臂拼装法施工,在公路和铁路桥梁建设中得到广泛应用和较快发展,对原胶管制孔和预应力钢丝材料等本工艺只提到,未详细规定,如果需要可查找有关国家标准。 5、本工艺编写时,荷载及有关规定遵照《公路桥涵施工技术规范》并参照《铁路桥涵施工规范》和《铁路砼及砌体工程施工及验收规范》以及其他有关国家标准、部颁标准等条款。 6、本工艺编写时尽可能吸收现代科技的发展和创新成果,但由于视野所限,仍有不少缺憾之处。在确保制梁质量的前提下,应积极开展技术革新和科学试验活动,积极引进应用先进成熟的新技术、新工艺、新设备,以缩短施工工期,提高劳动生产率和经济效益。

第二章材料 第一节模板 1、模板必须保证必要的强度、刚度和稳定性,能可靠地承受施工过程中的各种荷载,保证箱梁各部分形状、尺寸,符合设计要求。 2、模板分块后结构合理、装拆方便,并充分考虑模板的适应性和周转率。 3、模板可采用符合设计要求的材料制作。钢材可采用现行国家标准《碳素结构钢》(GB700)中的标准,钢材模板的设计可按《公路桥涵钢结构及木结构设计规范》(JTJ025)的有关规定执行。 4、箱梁外模应采用定型钢模或大块高强度覆膜竹胶合模板,模板表面应光洁、无变形,接缝严密不漏浆,在同一结构中并应采用同一类别的脱模剂,脱模剂不得用废机柴油,也不得使用易粘在砼上或使砼变色的油料。 5、内模宜采用木模、钢模、钢木组合模,内模定位应准确、牢固,不得有错位、上浮、涨模等情况。 6、模板的浇度。外模不应超过模板两支点距离1/400,内模不得超过模板两支点距离1/250。 7、钢模板的面板变形应不超过1.5㎜。

预制预应力小箱梁施工方案

成新蒲快速路(新津段)第二标段 预制预应力小箱梁施工方案 一、编制依据和标准 (1) 《公路桥涵施工技术规范》(JTJ041-2000) ; (2) 《公路工程技术标准》(JTB01-2003) ; (3) 《公路工程质量检验评定标准?第一册?土建工程》 (JTG ? F80/1 -2004); (4) 《公路桥涵工程施工工艺标准规范》(CYB-2004) ; (5) 《公路桥梁工程施工要点与技术规范全书》(CYCN-2002) ; (6) 《建筑施工现场环境与卫生标准》(JGJ-46-2004); (7) 本工程技术规范的有关条款。

、工程概况 西河大桥 1、桥梁的结构形式 (1) 、上部构造 上部采用(4 X 30+3 X 30+4 X 30)m后张法预应力砼简支箱梁,全桥共分三联,全长334.57 米,正交。本桥平面位于直线上,纵面位于R=12000m 的竖曲线上。全桥宽度为30.5m(包括中央分隔带4m)。本桥分为左右两幅,横向由6 片2.2m中梁+4片2.35m边梁组成,梁高 1.6m ;桥面铺装采用10cm 厚C40 混凝土+防水粘结层+9cm 厚沥青混凝土形成。 (2) 、下部结构 下部桥墩采用双柱式墩,桥台采用桩柱式台,墩台均采用钻孔灌注摩擦桩基础。柱高8m?11m。桥墩采用$ 150cm 柱+ $ 180cm桩基础组合,桥台采用$ 180cm桩基础。桥面 为双向横板,由盖梁斜置形成。在墩桩连接处设置1.2X 1.5m 系梁。为防止桥头跳车,在台后设置6.0m 长搭板。 (3) 、支座、伸缩缝 0、11 号桥台处设置F-60 型伸缩缝,4 号、7 号桥墩处设置F-80 型伸缩缝,其余桥墩设桥面连接; 两桥台及4 号、7 号桥墩采用GYZF4 450 X 71 型四氟滑板式橡胶支座;其余桥墩采用GYZ 450 X 69 型板式橡胶支座。

桥梁专业设计技术规定07第四章 预应力混凝土连续梁桥

4 预应力混凝土连续梁桥 4.1一般规定 4.1.1 预应力混凝土连续梁桥设计应根据桥长、柱高、地基条件等因素合理分联,每联的长度应以结构合理、方便施工、有利使用为原则,在有条件的情况下应考虑景观要求和桥梁整体布局的一致性。 4.1.2主梁应尽量采用一次浇筑混凝土、两端张拉预应力钢筋的施工方式,主梁长度宜控制在120m左右,当确实需要设置长分联时,可以采用分段浇筑混凝土、使用联接器分段张拉预应力钢筋的施工方案,设计时允许在同一截面全部预应力钢筋使用联接器连接,但对主梁截面及配筋应做加强处理。 4.1.3对于匝道桥,为增大刚度、减小扭矩,有条件时尽可能采用墩梁固结或双支座形式。 4.1.4桥梁截面形式可根据桥宽、跨径、施工条件、使用要求等确定为箱形(简称箱梁)或T形(简称T梁)。箱形截面可设计为单箱单室或单箱多室。箱梁翼板长度的确定应以桥面板正、负弯矩相互协调为原则,T梁悬臂长度宜为1.0~1.5m,箱梁悬臂长度宜为1.5~2.5m。当主、引桥结构形式不同时,悬臂板长度宜取得一致。 4.1.5箱梁腹板宽度应由主梁截面抗剪、抗扭、混凝土保护层、预应力钢筋孔道净距和满足混凝土浇筑等要求确定。预应力钢筋净保护层和净距除满足规范外,应考虑纵向普通钢筋和箍筋的占位以及混凝土浇筑的孔隙等因素。箱梁腹板宽度最小值应符合下列要求:

箱梁腹板宽度最小值一览表 4.1.6 悬臂板厚度应视悬臂长度、桥上荷载及防撞护栏碰撞力验算结果而定。根部厚度宜取0.30~0.55m,悬臂板端部厚度一般不应小于0.12m(对有特殊防撞要求的结构,悬臂板端部厚度适当增加,如使用PL2型防撞护栏时悬臂板端部厚度不应小于0.2m)。当悬臂板长度较长时应适当加强悬臂板沿主梁方向钢筋的配置。 4.1.7主梁翼板和顶、底板厚度应根据梁距和箱宽计算确定。同时应满足箱梁顶板厚度不小于0.2m,底板厚度不小于0.18m;T梁顶板厚度不小于0.16m。 4.1.8中支点横梁和端横梁宽度由计算确定,但中支点横梁宽度不应小于2m,端横梁宽度不应小于1.1m,端横梁宽度还应考虑伸缩缝预留槽等构造要求。 4.1.9主梁腹板与顶、底板相接处应设1︰5加腋,箱形截面与支点横梁相接处应设渐变段加厚。箱梁截面与跨间横梁相接处应设0.15m抹角。 4.1.10箱梁底板必须设置排水孔,腹板必须设置通风孔,直径均宜取D=0.1m左右。配有体外预应力钢筋的箱梁应设置检查换索通道。 4.1.11连续梁桥必须设置端横梁及中支点横梁。直线连续箱梁桥跨径小于30m的桥孔可不设跨间横梁;跨径在30~40m之间的桥孔宜设一道跨间横梁;跨径大于40m时宜设三道跨间横梁。曲线连续箱梁桥应根据曲线半径、跨径大小确定跨间横梁个数。连续T梁桥跨径大于25m

用新规范计算预应力混凝土连续梁

用新规范计算预应力混凝土连续梁 谢宝来 【摘要】本文为用新规范进行桥梁结构设计的一个算例,其重点讨论了预应力混凝土构件纵向受力性能的计算方法和计算过程,以及对新规范的一些理解,其中包括汽车冲击系数、上下缘正负温差、翼缘有效宽度、极限承载能力(塑性)和应力(弹性)计算等,同时也说明了一些构造方面的要求。 【关键词】规范预应力混凝土冲击系数有效宽度 一、设计概况 该桥为京津高速公路跨越永定新河的一座特大桥,单幅桥宽16.5米,特大桥是因为长度超过了1000米,以永定新河的交角为45度,跨越河流时采用三联3x55米,用PZ造桥机施工的预应力混凝土连续箱梁,此处平曲线半径为5000米,当然小半径也可以采用此施工工艺。第一阶段施工为简支单悬臂,施工长度为55米简支加11米(悬臂为跨径的五分之一,此处弯矩最小,为施工缝的最加位置)悬臂,平移模板,第二阶段施工长度为44米加11米悬臂,最后施工剩下的44米。主要预应力钢束均为单向张拉,最大单向张拉长度为66米。按预应力砼A 类构件设计。 二、设计参数 (一)桥宽:16.5m(1+0.75+3x3.75+3+0.5); (二)跨径:3x55m; (三)梁高:3.0m; (四)荷载标准:公路-I级;计算车道数:3;横向折减系数:0.78; (五)二期荷载:100mm厚沥青混凝土;80mmC40防水混凝土;两侧栏杆20kN/m。 (六)采用的主要规范: 《公路桥涵设计通用规范》(JTG-D60-2004); 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG-D62-2004); (七)选用材料: ①混凝土C50:f cd =22.4MPa,f td =1.83MPa,E c =3.45x104MPa;

预应力混凝土连续箱梁计算书

工业大学本科毕业设计 1 初步设计 1.1 设计基本资料 1.1.1 设计标准 1)设计荷载:公路 I 级 2)桥面宽:净 2×(12.5+2×0.5)m 防撞墙 3)桥面横坡:1.5% 4)桥面纵坡:1.0% 5)竖曲线半径:桥梁围无竖曲线 6)平曲线半径:桥梁围无平曲线 7)温度:季节温差的计算值为-15℃和+20℃ 1.1.2 主要材料 1、混凝土 1)桥面沥青混凝土铺装 2)连续梁:C50 3)桩基、承台、桥墩、桥台、搭板:C50 2、钢筋 1)主筋:HRB335 2)辅助钢筋:II 级钢筋 3)预应力筋:箱梁纵向预应力束采用φj15.24 高强度低松弛预应力270K级钢绞线 ,ASTMA416-90a270 级标准,标准强度 Ry =1860MPa ,Ey=1.95×10 MPa。 3、预应力管道 预应力管道均采用镀锌金属波纹管。 4、伸缩缝 采用S SF80A 大变位伸缩缝。 5、支座 采用盆式橡胶支座。 1.1.3 相关参数 1. 相对温度75% 2. 管道摩擦系数u=0.25 3. 管道偏差系数λ=0.0025l/米 4. 钢筋回缩和锚具变形为4mm 1.1.4 预应力布置

箱梁采用O VM 型锚具及配套的设备。管道成孔采用波纹圆管,且要求钢波纹管的钢带厚度不小于 0.35mm。预应力拉采用引伸量和拉吨位双控。并以引伸量为主。引伸量误差不得超过-5%~10%。 1.1.5 施工方式 满堂支架 1.1.6 主要参考文献 1.公路桥涵设计通用规(JTG D60-2004) 2.公路钢筋混凝土及预应力混凝土桥涵设计规(JTG D62—2004) 3.公路桥涵地基与基础设计规(JTG D63-2007) 4.公路桥涵施工技术规(JTJ041—2000) 5.公路工程水文勘测设计规(JTG C30-2002) 6.桥涵水文 7.桥梁工程 8.预应力混凝土连续梁桥设计 9.结构设计原理 10.基础工程 11.桥隧施工技术 12.公路桥涵现行标准图 第三章上部结构设计 3.1 横截面和纵断面尺寸拟定: 1、纵截面 桥梁分孔关系到桥梁的造价。跨径和孔数不同时,上部结构和墩台的总造价是不同的。跨径愈大,孔数愈小,上部结构的孔数就愈大,而墩台的造价就愈小。最经济的跨径就是要使上部结构和墩台的总造价最低。因此当桥墩较高或地质不良,基础工程较复杂而造价较高时,桥梁跨径就可选的大一些。反之,当桥墩较矮或地基较好时,跨径就可以选的小一些。 由于桥位处地质情况为素填土或杂填土、圆砾、黏土、强风化岩,部分桥位处岩石裸露,海堤上地质情况为淤泥、黏土、中风化岩。地质状况不良,本桥位处桥长150米,拟采用预应力混凝土连续梁桥,所以设置为六跨连续梁较好。基础拟采用钻孔灌筑桩。 当桥梁总长度很大,当采用顶推或先简支后连续的施工方法时,则等跨结构受力性能较差所带来的欠缺完全可以从施工经济效益的提高而得到补偿。本桥桥长150米,对于连续体系,拟取30m。

现浇箱梁预应力施工方案

惠民大道东段C标连续箱梁预应力施工方案 一、程概论及设计要求 1、本桥上部结构为连续箱梁,双箱双室,连续箱梁采用二相预应力体系,梁体为 50#号砼,满堂支架现浇成形。 2、(1)预应力钢束布置:连续箱梁分为纵向连续束、顶板束、底板束,为9?j15.24, 支点横梁横向束为9? j 15.24,横向顶板束为4? j 15.24扁锚体系。详见《施工图部分预应 力钢束布置图》 (2)预应力筋材料:纵横预应力采用? j 15.24,抗拉强度R b y =1860mp,高强低松驰钢铰线(公称面积 140mm2符合ASTM416—90A标准)。 (3)锚具体系:按设计纵向通长束、顶板束及底板束为YM15-12,顶板束为YM15-7;箱梁横向预应为YBM15-3,竖向高强精轧粗钢筋锚具为YGM型,根据其设计要求,施工方便减小预应力损失出发,建议全部采用能适应分级张拉的锚具。 3、张拉砼强度:按设计要求需待梁浇筑砼达到90%σ n 强度后方可设施。 4、成孔:孔道采用预埋波纹管成孔。考虑其结构特殊性,横均采用先行穿束,竖向束?45波纹管。波纹管直径(内径)7孔为?65mm,12孔?90-100mm,竖向束?45波纹管。 5、方案编制依据:《公路桥涵施工规范》、《公路桥涵设计手册预应力分册》、《本桥施工图》。 二、预应力张拉施工 1、梁体预应力布束 本梁体按整体现浇施工设计,箱梁横断面为双箱双室等截面结构,顶面宽12m,底宽6m,梁高1.8m,跨中,左右箱臂厚40m,板与底板厚分别25cm、3cOm(支点除外),梁体为三相预体系,①纵向束可分为顶板束,全桥共22-17φj15.24;底板束15-12φj15.24;②支点横梁横向预应力束一端张拉,张拉端与锚固端交错布置,与构造钢筋相交时,适当移动构造钢筋位置,○3顶板横向束平面布置间距45~60cm。 2、张拉工艺:纵向预应力筋,按设计要求采用两端同时对称张拉,即采用YCW-250千斤顶二套进行对称张拉,对由于千斤顶油缸引伸量及操作要求限制,当伸长量在30cm以上的预应力束采取分级张拉工艺;支点横梁横向束采用YCW-250千斤顶一端张拉,顶板横向束YDC-25单根张拉。工艺流程如下:

大跨度预应力混凝土连续梁

建筑与工程 46 科技展望 2014/12 摘 要:混凝土连续梁从主筋配置上分为钢筋混凝土连续梁和预应力混凝土连续梁。对于曲线半径过小的匝道桥,不宜设计成预应力结构;从结构上来看一般有等高度连续梁、变高度连续梁、连续刚构、连续V?构等四种,本文主要讲述变高度连续梁。变高度连续梁适用于跨度小于25m ~200m 的结构中。 关键词:结构特点?预应力体系?施工?计算 中图分类号:TU201 文献标识码:A 文章编号:1672-8289(2014)12-0046-01 大跨度预应力混凝土连续梁 钟?娟 (武汉市山海桥梁设计咨询有限公司,湖北?武汉?430000) 1结构特点1.1 桥跨 L 边/L 中一般为0.55~0.6,以不超过中跨长度的0.65倍为宜。1.2梁高 (1)曲线变高度连续梁。根部高跨比1/15~1/18;跨中高跨比1/30~1/50。 (2)梁高变化曲线。曲线变高度连续梁梁底曲线一般采用抛物线,抛物线方程指数一般取1.5~2。1.3 顶板厚 顶板厚度一般为25~32cm 。1.4 底板厚 跨度较大时,底板厚度从跨中向根部逐步变厚。根部底板厚度可取跨径的1/140~1/170,或梁高的1/10~1/12;跨中底板厚度的最小值可取预应力管道直径的2.5 倍,一般为30cm ~35cm 。厚度沿纵向变化一般为二次抛物线。1.5 腹板厚 一般为40~80cm ,板厚由跨中向支承处逐步加厚,可以将变化段设在L/4 处;腹板厚度不应小于35cm ,如有下弯束通过,还要满足构造要求。1.6 悬臂板 悬臂板长2.5~4.5m , 悬臂端部厚度一般取0.16~0.22m ,悬臂根部厚度一般为0.4~0.6m 。超过3m 设横向索。1.7 桥面横坡的形成 桥面横坡一般通过以下几种方法: (1)铺装垫层成坡:优点:设计简单;缺点:不经济;常用于窄桥中。 (2)顶板成坡:优点:铺装简单;缺点:会造成腹板高度不一致,箱梁细部设计繁琐;常用于一般变高度箱梁中。 (3)旋转成坡:优点:设计简单;缺点:施工不方便;常用于单坡箱梁中。2 预应力体系 2.1 纵向预应力体系 应配置适当的腹板下弯束,以改善箱梁腹板的主拉应力,锚固位置位于距顶面2/3位置附近。底板钢束应尽量靠近腹板布置,钢束应平弯靠近腹板锚固,锚固板下齿板不宜连成整体。2.2 竖向预应力体系 一般情况下,竖向预应力宜作为安全储备,不参与主拉应力计算。必要时,按0.5倍效应考虑。竖向预应力筋滞后2~3节段张拉。一般采用精轧螺纹钢筋,并采用二次张拉工艺,以保证其有效性。2.3 横向预应力体系 横向预应力采用扁锚体系,单端张拉。横向预应力束滞后2~3节段张拉。3 施工 3.1 支架现浇 整联现浇,施工中无体系转换。该方法桥梁整体性好,但是需要大量支架,施工周期长,施工费用较高;一般只适用于桥址地形平坦、地面土质较好、且桥梁净空较低的情况。3.2 支架逐孔现浇 该工艺分为移动模架法和移动(局部满堂)支架法。施工快速,施工费用低,但对于移动模架法来说需要一定的项目工程规模才能体现出优势;对一般项目,如果桥址能满足1 中的条件,采用移动(局部满堂)支架法能体现出一定的经济优势。3.3 悬臂施工 包含悬臂现浇和悬臂拼装法,是国内最常见的中大跨径连 续梁施工方法,具有适用性、经济性好,但施工体系转化次数多,线形较难控制的特点。4 截面验算及结果处理 直线连续箱梁一般采用平面杆系分析程序计算,主要采用桥博和MIDAS 软件。曲线半径小于300m 或一联对应圆心角大于1弧度的连续箱梁宜按照曲线桥梁进行计算。4.1 正常使用状态下正截面及斜截面抗裂 (1)按照规范《D62》第6.3.1 条验算,按全预应力构件设计。 (2)具体验算项目:短期效应组合最大拉应力、短期效应组合最大主拉应力。 (3)对于竖向预应力钢筋,应谨慎对待其力学效果,计算中尽量不计入其效应。 (4)拉应力超标处理方式:加钢束,或减钢束(上缘超标可减下缘钢束,下缘超标可减上缘钢束);主拉应力超标处理方式:加钢束,调腹板束,调整腹板厚度。4.2 应力验算 (1)持久状况下箱梁计算截面的应力,需满足《D62》第7.1.5 条、7.1.6 条的规定。内容包正截面混凝土法向压应力、受拉钢束的拉应力和斜截面混凝土主压应力。应力计算的组合采用标准值组合,汽车荷载考虑冲击系数。 (2)短暂状况下施工阶段的验算也按照应力验算的原则计算。需满足《D62》第7.2.8 条的规定。 (3)压应力和主压应力超标处理方式:减钢束;钢束应力超标处理方式:降低张拉控制应力。4.3 挠度验算和预拱度设置 (1)预应力构件的挠度计算按《D62》第6.5.3~6.5.4 条计算; (2)注意规范《D62》第6.5.5 条规定的预拱度是成桥预拱度,不能直接作为施工立模的依据。 4.4 持久状况下承载能力极限状态下正截面及斜截面强度 (1)正截面强度验算应保证最大轴力、最大弯矩、最小轴力、最小弯矩组合工况都能够满足要求。 (2)相对受压区高度应尽量满足规范要求,一般将其限至在箱梁底板或顶板范围内,若受压区侵腹板,则受压区高度将难以控制在ξb 内,而使结构破坏形态属于脆性破坏。此时,宜增大结构尺寸或提高混凝土标号。 (3)构件截面应满足最小配筋率要求。对预应力混凝土构件,截面抗力应大于开裂弯矩。 (4)按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)5.2.10 条进行检算,若满足该条,则不可进行抗剪计算。若不满足《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)5.2.10 条,则应按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)5.2.9 条进行检算,若不满足,需要改变截面尺寸,重新进行纵向计算。 参考文献: [1]中建标公路委员会.公路工程技术标准(JTG?B01-2003)[M].北京:人民交通出版社,2004. [2]中交公路规划设计院.公路桥涵设计通用规范(JTG?D60-2004)[M].北京:人民交通出版社,2004. [3]中交公路规划设计院.公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG?D62-2004)[M].北京:人民交通出版社,2004.[4]孙广华.曲线梁桥计算[M].北京:人民交通出版社,1997.

浅谈预应力混凝土连续箱梁桥设计中的问题

浅谈预应力混凝土连续箱梁桥设计中的问题 摘要桥梁设计是一项综合的工程,设计过程中会遇到一些问题,如桥位选择、桥面标高的确定、确定桥梁分孔、主梁截面选择、确定墩台基础形式、墩台基础埋置深度、结构尺寸的拟定,以及有关桥梁的其他问题,如主梁截面普通钢筋及预应力钢筋的布置、桥墩、桥台和桩基的配筋设计、桥面系的布置等。 关键词桥梁设计,预应力结构,连续箱梁桥,总体布置,结构计算 相对于简支梁桥,连续梁桥结构体系和受力特点具有明显的优势,其跨中正弯矩降低很多,同时支点出现负弯矩。混凝土材料耐久性较好,能够适应桥梁结构后期运营使用过程中产生的磨损,钢结构在使用过程中,应做好防腐措施,工程造价过高。在桥梁结构形式选择过程中,大多数设计单位会优先考虑混凝土连续箱梁桥,设计过程中遇到的问题,可以通过查阅桥梁规范,或者借鉴相似工程在设计过程中的经验取值,能够对设计具有指导作用。 1.桥梁总体布置 1.1 桥位设计 桥位的选择常与桥梁结构体系、原有或新建道路线形及周围环境等众多方面。桥位设计应能够保证原有或既定交通的正常运营,能够通过设计的洪水流量,满足通航要求,并与桥址周围的工农业、自然环境等相协调。桥位选择需要注意保护文物、保护生态环境,同时要注意尽量少占用耕地和农田,尽量做到对有意义及有价值的建筑物的保护。 桥位确定后,应进行桥孔布置。桥孔的大小和长度,应与天然状态桥下河槽或河滩流量分配相协调,并能满足泄洪排沙的要求。桥孔的布置,应该针对不同桥位进行不同的设计,河槽稳定不会扩宽或河槽不稳定时,桥孔布置需考虑以上因素。桥孔布置后桥墩的选择也应满足一定的要求,尽可能小的减小对河流的影响,充分考虑桥墩阻水的影响。 桥面标高的确定,应该根据该桥的使用要求进行选择,注意与既定道路之间的衔接。若桥面标高与既定道路高差过大,可以考虑设置引桥以克服高差。且河流通过设计水位时,须保证支座不受水流侵袭,同时还需要考虑桥墩阻水等各种因素引起的各类升高值,若桥梁结构有通航要求,还应该满足通航净空的要求。 1.2结构形式

现浇预应力砼连续箱梁施工方案

现浇预应力砼连续箱梁施工方案 一、工程概况 XXXXXXX跨越联江路,主桥采用35+48.5+35m预应力砼连续箱梁,斜交正做。引桥采用跨度20m左右先张法预应力砼空心板结构。桥梁起始桩号K5+127.900终止桩号K5+497.160,桥长369.24m。设计采用等截面箱梁,梁高2.3m,单箱单室断面,箱底宽6.75m,翼板悬臂长3.5m,总宽13.75m。 二、施工方法 1、施工工艺流程图(见下图) 2、支架搭设及模板的制作、安装 ①、地基的处理 因XXXXXXX位于现状桂和路上,原地面为水泥砼路面,因此基底承载力能满足支架搭设要求。桩基施工时,对原砼路面造成局部破坏,墩柱施工完毕后,采用回填石屑,层层夯实,填至原地面后,垫5mm厚钢板,钢板上铺18#槽钢即可。 ②、支架搭设 预应力连续箱梁支架采用门式满堂支架,行车道采用Ф52.9钢管立柱,主梁及次梁均采用40#工字钢。支顶上加活动支托,以调节其高度(具体见支架构造图)。 ③、模板 箱梁模板拟采用18mm厚酚醛模板,板底布置两层10×12cm木枋,上层间距30cm,下层木间距60cm。底模施工时应设预拱值。 箱室内模板由箱室内侧模板和箱室顶模组成,箱室内顶板模安装待箱室内侧模板拆除后方能开始施工,内侧模板用组合钢模板和特制木模配套使用,组合钢模板采用8×10cm木枋,与梁侧模通过Φ16

螺杆穿心对拉。箱室内模板采用钢管固定。顶板模板采用门架及8×10cm木枋支撑。为了能拆除箱室内支架及模板,在每个箱室顶板上距支座1/4跨度处预留1m ×1m 洞口,四周预留钢筋,待拆除箱室

内模后,再将顶板钢筋焊接好,用同强度等级微膨胀砼补浇洞口。④、支架预压 支架应有足够的强度、刚度和稳定性,并采取措施消除压缩变形,纵、横、斜向构造结合紧密整体性好,能承受施工过程中可能产生的各种荷载。支架搭设后需加以相当于箱梁重力的堆载进行不间断预压,预压荷载全联一次加载,并观测其变形和沉降,待24小内累计沉降不超过1.5mm方可卸载,施工期间必须加强梁体及支架变形的检测和控制. 3、钢筋加工与安装 ①、钢筋加工在现场钢筋加工场集中加工成型,用自卸车或人工运到施工现场进行安装。 ②、钢筋直径大于12mm时,连接应采用电弧焊。钢筋直径小于等于12mm时,钢筋连接可采用绑扎。焊接接头双面焊焊缝长度不应小于5d,单面焊焊缝长度不应小于10d(为钢直径)。采用的焊条,Ⅰ级钢筋E4302(422),Ⅱ级钢筋E7016(506)。 ③、钢筋安装分两部分进行,首先安装横梁底板、腹板钢筋,待横梁、底板腹板砼浇筑完毕及顶板模板装好后,再安装顶板及翼板钢筋。绑扎钢筋时,钢筋交叉点用扎丝绑扎牢实,必要时亦可采用点焊。除设计有特殊要求外,梁的箍筋应与主筋垂直,箍筋弯钩的叠合位置位于梁的断面上方,并交错布置。 ④、钢筋和钢束的放样要准确,钢筋之间的焊接要满足规范要求。 ⑤、钢束以及钢筋的下料长度以现场施工放样为准,在横梁处由于纵向钢筋和横向钢筋相遇,第一层为横梁第一排筋,第二层纵向钢筋,在纵向钢筋上再布置横梁的第二排钢筋,横梁的箍筋应箍在最外面。

预应力混凝土连续梁桥设计 (毕业设计)

第一章绪论 第一节桥梁设计的基本原则和要求 一、使用上的要求 桥梁必须适用。要有足够的承载和泄洪能力,能保证车辆和行人的安全畅通;既满足当前的要求,又照顾今后的发展,既满足交通运输本身的需要,也要兼顾其它方面的要求;在通航河道上,应满足航运的要求;靠近城市、村镇、铁路及水利设施的桥梁还应结合有关方面的要求,考虑综合利用。建成的桥梁要保证使用年限,并便于检查和维护。 二、经济上的要求 桥梁设计应体现经济上的合理性。一切设计必须经过详细周密的技术经济比较,使桥梁的总造价和材料等的消耗为最小,在使用期间养护维修费用最省,并且经久耐用;另外桥梁设计还应满足快速施工的要求,缩短工期不仅能降低施工费用,面且尽早通车在运输上将带来很大的经济效益。 三、设计上的要求 桥梁设计必须积极采用新结构、新设备、新材料、新工艺利新的设计思想,认真研究国外的先进技术,充分利用国际最新科学技术成果,把国外的先进技术与我们自己的独创结合起来,保证整个桥梁结构及其各部分构件在制造、运输、安装和使用过程中具有足够的强度、刚度、稳定性和耐久性。 四、施工上的要求 桥梁结构应便于制造和安装,尽量采用先进的工艺技术和施工机械,以利于加快施工速度,保证工程质量和施工安全。

五、美观上的要求 在满足上述要求的前提下,尽可能使桥梁具行优美的建筑外型,并与周围的景物相协 调,在城市和游览地区,应更多地考虑桥梁的建筑艺术,但不可把美观片面地理解为豪华的细部装饰。 第二节计算荷载的确定 桥梁承受着整个结构物的自重及所传递来的各种荷载,作用在桥梁上的计算荷载有各种不同的特性,各种荷载出现的机率也不同,因此需将作用荷载进行分类,并将实际可能同时出现的荷载组合起来,确定设计时的计算荷载。 一、作用分类与计算 为了便于设计时应用,将作用在桥梁及道路构造物上的各种荷载,根据其性质分为:永久作用、可变作用和偶然作用三类。 (一)永久作用 指长期作用着荷载和作用力,包括结构重力(包括结构附加重力)、预加力、土重力及土的侧压力、混凝土收缩徐变作用、水的浮力和基础变位而产生的影响力。 (二)可变作用 指经常作用而作用位置可移动和量值可变化的作用力。包括汽车荷载及其的引起的冲击力、离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、温度作用和支座摩阻力。 (三)偶然作用 偶然作用是指在特定条件下可能出现的较强大的作用,如地震作用或船只或漂浮物的撞击力和汽车的撞击作用(施工荷载也属于此类)。

预制小箱梁施工方案..

小箱梁预制 首件施工方案 中铁十四局集团津汕高速公路项目部 2007年7月
