机器人运动算法
机器人学中的运动规划算法与路径跟踪控制方法分析
机器人学中的运动规划算法与路径跟踪控制方法分析导语：随着机器人技术的发展，机器人在各行各业中的应用越来越广泛。
为了使机器人能够准确、高效地执行任务，机器人学中的运动规划算法与路径跟踪控制方法成为了研究的热点之一。
本文将对机器人学中的运动规划算法与路径跟踪控制方法进行分析和探讨。
一、运动规划算法机器人的运动规划算法主要用于确定机器人在给定环境中的合适路径，使得机器人能够以最优的方式到达目标点。
以下介绍几种常见的运动规划算法。
1. 最短路径规划算法：最短路径规划算法是机器人学中最基本的算法之一。
它通过搜索算法（如Dijkstra算法和A*算法）来寻找一个到达目标的最短路径。
该算法适用于不考虑机器人的动力学约束的情况。
2. 全局路径规划算法：全局路径规划算法是考虑机器人动力学约束的一种算法。
其中，代表性的算法有D*算法和PRM算法。
这些算法在整个环境中搜索出一条合适的路径，并且考虑了机器人的动力学约束，以保证机器人能够平稳地到达目标。
3. 局部路径规划算法：局部路径规划算法是在机器人运动过程中进行的路径调整，以避免障碍物等因素的干扰。
著名的局部路径规划算法有势场法（Potential Field）和弹簧质点模型（Spring-Loaded Inverted Pendulum，SLIP）等。
这些算法通过在机器人周围产生合适的危险区域或力场，使机器人能够避开障碍物并保持平衡。
二、路径跟踪控制方法路径跟踪控制方法是机器人学中用于控制机器人沿着指定路径运动的一种方法。
以下介绍几种常见的路径跟踪控制方法。
1. 基础控制方法：基础控制方法主要包括比例-积分-微分（PID）控制和模糊控制。
PID控制通过根据当前误差与预设误差之间的差异来调整机器人的控制输出，以使机器人能够准确跟踪路径。
而模糊控制则采用模糊逻辑来处理控制问题，通过定义一系列模糊规则来实现路径跟踪。
2. 非线性控制方法：非线性控制方法是一种更高级的路径跟踪方法，其可以处理机器人非线性动力学模型和非线性约束。
机器人运动规划和路径规划算法分析设计整理
机器人运动规划和路径规划算法分析设计整理在现代自动化领域中，机器人已经成为各个产业的重要组成部分。
无论是在制造业、物流业还是服务业中，机器人的运动规划和路径规划算法都起着至关重要的作用。
本文将对机器人运动规划和路径规划算法进行深入分析和设计整理。
一、机器人运动规划算法分析设计整理机器人的运动规划算法主要是指如何使机器人在给定的环境中找到一条最优路径，以到达指定的目标点。
下面将介绍几种常用的机器人运动规划算法。
1.1 图搜索算法图搜索算法是一种基于图论的方法，将机器人的运动环境表示为一个图，每个位置都是图的一个节点，连接的边表示两个位置之间的可达性。
常用的图搜索算法有广度优先搜索（BFS）、深度优先搜索（DFS）和A*算法。
BFS和DFS适用于无权图的搜索，适用于简单的运动环境。
而A*算法将节点的代价函数综合考虑了节点的代价和距离，能够在复杂的运动环境中找到最优路径。
1.2 动态规划算法动态规划算法通过将问题分解为相互重叠的子问题，从而找到最优解。
在机器人运动规划中，动态规划算法可以将整个运动路径划分为一系列子路径，逐步求解子路径的最优解，然后将这些最优解组成整个路径的最优解。
动态规划算法的优点是对于复杂的运动环境能够找到全局最优解，但是由于需要存储中间结果，消耗的内存较大。
1.3 其他算法除了图搜索算法和动态规划算法外，机器人运动规划还可以采用其他一些算法。
例如，弗洛伊德算法可以用于解决带有负权边的最短路径问题，适用于一些复杂的运动环境。
此外，遗传算法和模拟退火算法等进化算法也可以用于机器人的运动规划，通过模拟生物进化的过程来找到最优解。
这些算法在不同的运动环境和问题中具有各自的优势和适用性。
二、机器人路径规划算法分析设计整理路径规划算法是指在机器人的运动规划基础上，通过考虑机器人的动力学约束，生成机器人的具体轨迹。
下面将介绍几种常用的机器人路径规划算法。
2.1 轨迹插值算法轨迹插值算法是一种基于多项式插补的方法，通过控制机器人的位置、速度和加速度等参数，生成平滑的轨迹。

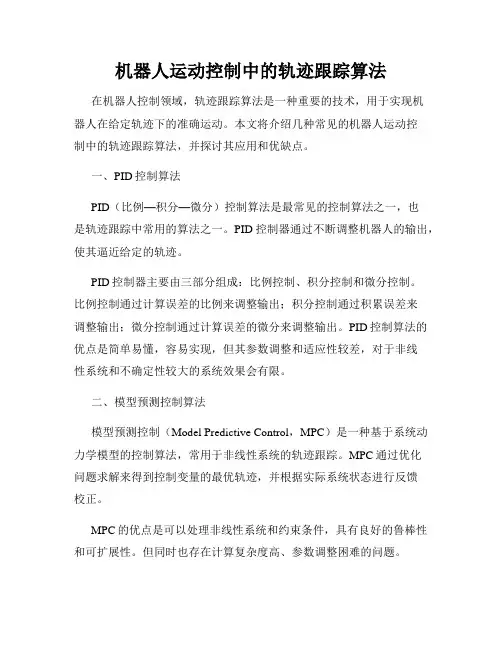

机器人运动控制中的轨迹跟踪算法
机器人运动控制中的轨迹跟踪算法在机器人控制领域，轨迹跟踪算法是一种重要的技术，用于实现机器人在给定轨迹下的准确运动。
本文将介绍几种常见的机器人运动控制中的轨迹跟踪算法，并探讨其应用和优缺点。
一、PID控制算法PID（比例—积分—微分）控制算法是最常见的控制算法之一，也是轨迹跟踪中常用的算法之一。
PID控制器通过不断调整机器人的输出，使其逼近给定的轨迹。
PID控制器主要由三部分组成：比例控制、积分控制和微分控制。
比例控制通过计算误差的比例来调整输出；积分控制通过积累误差来调整输出；微分控制通过计算误差的微分来调整输出。
PID控制算法的优点是简单易懂，容易实现，但其参数调整和适应性较差，对于非线性系统和不确定性较大的系统效果会有限。
二、模型预测控制算法模型预测控制（Model Predictive Control，MPC）是一种基于系统动力学模型的控制算法，常用于非线性系统的轨迹跟踪。
MPC通过优化问题求解来得到控制变量的最优轨迹，并根据实际系统状态进行反馈校正。
MPC的优点是可以处理非线性系统和约束条件，具有良好的鲁棒性和可扩展性。
但同时也存在计算复杂度高、参数调整困难的问题。
三、递推最小二乘控制算法递推最小二乘控制（Recursive Least Squares Control，RLSC）算法是一种基于最小二乘方法的自适应控制算法，用于轨迹跟踪中对参数的实时估计。
RLSC算法通过递推更新参数，使得机器人的输出与给定轨迹的误差最小。
相比于传统的非自适应控制算法，RLSC算法可以适应参数变化和系统的不确定性，具有较好的鲁棒性和自适应性。
四、人工神经网络控制算法人工神经网络（Artificial Neural Network，ANN）是一种模仿人脑神经系统的信息处理结构和功能而建立起来的数学模型。
在轨迹跟踪中，可以利用神经网络对复杂的非线性系统进行建模和控制。
神经网络控制算法可以通过学习训练数据来建立模型，并通过神经网络的反向传播算法实现对参数的优化。
机器人的运动规划及其算法是怎样的
机器人的运动规划及其算法是怎样的机器人的运动规划及其算法是现代机器人技术中至关重要的一个方面，其涉及到如何使机器人在复杂环境中实现有效、安全的运动。
在过去的几十年里，随着人工智能和自动控制技术的飞速发展，机器人的运动规划算法也在不断演化和改进。
本文将探讨，并从不同角度深入分析这一问题。
首先，机器人的运动规划是指机器人在执行任务时如何规划路径以达到既定的目标。
这一过程需要考虑到机器人的动态特性、环境地形、障碍物等多方面因素，以确保机器人能够安全、高效地完成任务。
在现代机器人系统中，通常会使用一系列传感器来获取环境信息，然后结合运动规划算法来生成最优路径。
而机器人的运动规划算法则是指用来生成路径的具体方法和技术。
在机器人的运动规划算法中，最常用的方法之一是基于图搜索的算法，如A*算法和Dijkstra算法。
这些算法通过建立环境地图，将机器人当前位置和目标位置表示成图中的节点，然后搜索最短路径来实现目标。
另外，也有一些基于优化的算法，如遗传算法和模拟退火算法，它们通过优化目标函数来达到路径规划的目的。
这些算法都有各自的特点和适用范围，在实际应用中需要根据具体情况选择合适的算法。
除了传统的运动规划算法，近年来，深度学习技术的发展也为机器人的运动规划带来了新的思路。
通过使用神经网络来学习环境中的路径规划模式，机器人可以更加智能地进行路径规划，并在复杂环境中做出更加准确的决策。
值得注意的是，虽然深度学习在机器人运动规划中表现出色，但其对数据量和计算资源的需求也较大，因此在实际应用中需要综合考虑各种因素。
此外，机器人的运动规划算法还需要考虑到实时性和鲁棒性。
在实际应用中，机器人需要快速做出决策并及时调整路径，以应对意外情况或环境变化。
因此，设计高效的实时路径规划算法至关重要。
另外，由于现实环境中存在各种不确定性，如传感器误差、动态障碍物等，机器人的运动规划算法还需要具备一定的鲁棒性，能够在不确定条件下保持良好的性能。
自主移动机器人运动规划的若干算法
自主移动机器人运动规划的若干算法汇报人：2024-01-11•引言•自主移动机器人基础知识•基于图搜索的运动规划算法目录•基于动态规划的运动规划算法•基于机器学习的运动规划算法•自主移动机器人运动规划算法的比较与选择•结论与展望01引言随着科技的进步，自主移动机器人在各个领域的应用越来越广泛，如家庭服务、工业生产、救援任务等。
为了使机器人能够更好地完成任务，需要对其进行精确的运动规划。
背景自主移动机器人的运动规划是实现其自主导航的关键技术之一，对于提高机器人的工作效率、安全性以及实现智能化具有重要意义。
意义背景与意义国内外研究现状国内在自主移动机器人运动规划方面起步较晚，但近年来发展迅速，取得了一系列重要成果。
例如，一些高校和科研机构在路径规划、避障算法等方面进行了深入研究，并取得了一定的成果。
国外研究现状国外在自主移动机器人运动规划方面起步较早，技术相对成熟。
许多国际知名企业和研究机构在该领域进行了大量投入，如谷歌的Waymo、特斯拉等，在运动规划算法、传感器技术等方面取得了重要突破。
02自主移动机器人基础知识用于感知环境信息，如距离、角度、障碍物等。
传感器负责决策和规划机器人的运动，接收传感器信息并输出控制指令。
控制器根据控制指令驱动机器人运动，如轮子、履带等。
执行器为机器人提供能源，如电池、燃料等。
能源系统最常见的运动方式，通过轮子或履带的旋转实现前进、后退和转弯。
轮式运动足式运动飞行运动模仿动物行走的方式，适用于复杂地形和需要高机动性的场合。
通过飞行器实现空中移动，适用于需要快速移动和高度灵活的场合。
030201机器人在地图中的位置。
构建。
出一条安全、有效的路径，确保机器人能够从起点移动到终点。
03基于图搜索的运动规划算法总结词A算法是一种启发式搜索算法，通过定义启发函数来指导搜索过程，以寻找从起点到目标点的最短路径。
详细描述A算法采用贪心策略，每次选择当前节点中距离目标点最近的节点作为下一个节点，并更新路径长度。
工业机器人中的运动规划算法及实际应用案例分析
工业机器人中的运动规划算法及实际应用案例分析工业机器人已经成为现代生产线的主要组成部分，它们能够以高效、准确和精确的方式完成各种任务。
机器人的运动规划是其中一个关键的技术，它决定了机器人如何在给定的环境中移动、定位和执行任务。
本文将介绍工业机器人中常用的运动规划算法，以及几个实际应用案例的分析。
一、运动规划算法概述1. RRT算法：Rapidly-exploring Random Tree（快速探索随机树）算法是一种常用的机器人运动规划算法。
它通过随机扩展树的方式，快速生成一棵树来表示机器人的运动空间。
RRT 算法广泛应用于机器人路径规划、避障和运动控制等领域。
2. A*算法：A*算法是一种启发式搜索算法，可用于机器人在环境中的路径规划。
该算法通过评估各个路径的启发式代价函数来选择最佳的路径。
A*算法在机器人导航、地图制图和自动驾驶等领域具有广泛的应用。
3. DWA算法：Dynamic Window Approach（动态窗口法）是一种用于机器人运动规划的实时算法。
DWA算法通过考虑机器人的动力学限制和环境的动态变化来生成高效、安全的轨迹。
该算法常用于机器人的导航、定位和运动控制等领域。
二、实际应用案例分析1. 自动化仓储系统：自动化仓储系统主要由工业机器人和仓库管理系统组成，用于实现货物的自动存储和检索。
在该系统中，机器人需要在仓库中准确地定位货物并执行搬运任务。
运动规划算法可以帮助机器人规划最佳的路径，减少运动时间，并确保机器人与其他设备和人员的安全距离。
通过应用运动规划算法，自动化仓储系统可以提高效率、降低成本，并实现自动化的物流操作。
2. 车辆生产线：在车辆生产线上，工业机器人通常用于自动焊接、喷涂和组装等工艺。
在执行这些任务时，机器人需要准确地控制其运动轨迹，并在与车辆和其他设备的接触中保持安全。
运动规划算法可以帮助机器人规划最佳的运动路径，确保焊接、喷涂和组装等工艺的准确性和一致性。
机器人运动规划中的轨迹生成算法
机器人运动规划中的轨迹生成算法机器人运动规划是指描述和控制机器人在给定环境中实现特定任务的过程。
其中，轨迹生成算法是机器人运动规划中的关键环节。
本文将介绍几种常用的机器人轨迹生成算法，包括直线轨迹生成算法、插补轨迹生成算法和优化轨迹生成算法。
一、直线轨迹生成算法直线轨迹生成算法是最简单和基础的轨迹生成算法。
它通过给定机器人的起始位置和目标位置，计算机器人在二维平面上的直线路径。
该算法可以通过简单的公式求解，即直线方程，将机器人从起始点移动到目标点。
首先，根据起始点和目标点的坐标计算直线的斜率和截距。
然后，根据斜率和截距计算机器人在每个时间步骤上的位置。
最后，将计算得到的位置点连接起来，形成直线轨迹。
直线轨迹生成算法的优点是简单直观，计算效率高。
然而，该算法无法应对复杂的环境和机器人动力学模型，因此在实际应用中有着较大的局限性。
二、插补轨迹生成算法插补轨迹生成算法是一种基于离散路径点的轨迹生成算法。
它通过在起始位置和目标位置之间插补一系列路径点，使机器人在这些路径点上运动，并最终到达目标位置。
常用的插补轨迹生成算法包括线性插值算法和样条插值算法。
线性插值算法将起始点和目标点之间的轨迹划分为多个小段，每个小段的位置可以通过线性方程求解。
样条插值算法则通过引入额外的控制点，使得轨迹更加光滑。
插补轨迹生成算法的优点是适用于复杂环境和机器人动力学模型。
它可以在运动过程中改变速度和加速度，从而实现更加灵活的路径规划。
不过，插补轨迹生成算法的计算量较大，需要更多的计算资源。
三、优化轨迹生成算法优化轨迹生成算法通过优化目标函数来生成最优的机器人轨迹。
它将机器人运动规划问题转化为优化问题，通过调整机器人轨迹上的参数，使得目标函数达到最小或最大值。
常见的优化轨迹生成算法包括遗传算法、粒子群算法和模拟退火算法。
这些算法主要通过搜索机器人轨迹参数的空间来寻找最优解。
遗传算法模拟生物进化过程，粒子群算法模拟鸟群觅食行为，模拟退火算法则模拟物体在不同温度下的热力学过程。
机器人的运动规划与路径规划算法
机器人的运动规划与路径规划算法机器人运动规划与路径规划算法是机器人技术中的一个重要领域，用于解决机器人在特定环境中的运动路径选择问题。
一种高效的机器人运动规划与路径规划算法能够使机器人在复杂环境中快速、准确地完成任务，提高机器人的自主导航能力。
主要包括全局路径规划和局部路径规划两个部分。
全局路径规划是指机器人从起始点到目标点之间寻找一条无碰撞的最优路径，而局部路径规划是指机器人在已知全局路径的情况下，根据环境的变化进行实时规避障碍物的动作。
在全局路径规划中，最常用的算法是A*算法。
A*算法是一种启发式搜索算法，将搜索问题抽象为一个图，然后通过合适的启发函数对搜索过程进行引导，找到到达目标点的最优路径。
A*算法在搜索过程中综合考虑了路径的代价和启发函数的价值估计，能够快速找到最优路径。
然而，A*算法在实际应用中存在一些问题。
例如，当环境中存在大量障碍物时，A*算法的搜索空间会变得非常庞大，导致计算时间增加。
为了解决这个问题，研究人员提出了一些改进的A*算法。
例如，D*算法利用动态的对象检测实时更新路径；ARA*算法通过自适应调整启发函数的权重来平衡搜索速度和最优的路径选择等。
局部路径规划是机器人在全局路径的基础上进行的实时规避障碍物的动作。
在局部路径规划中，最常用的算法是基于反射的时间窗口算法（RTWA）。
RTWA算法通过构建反射窗口，在机器人的感知范围内检测到障碍物，并根据障碍物的位置和速度信息进行反射计算，从而实现避障。
RTWA算法具有计算简单、实时性强等优点，广泛应用于机器人自主避障系统中。
除了A*算法和RTWA算法，还有一些其他的机器人运动规划与路径规划算法也值得关注。
例如，RRT算法是一种基于随机采样的路径规划算法，适用于高维度的连续状态空间；DWA算法是一种基于速度采样的路径规划算法，能够在考虑到机器人动力学约束的情况下进行路径规划。
的性能评价标准主要包括路径长度、搜索时间、计算复杂度和解决方案的质量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、简介
机器人的应用越来越广泛,几乎渗透到所有领域。
移动机器人是机器人学中的一个重要分支。
早在60年代,就已经开始了关于移动机器人的研究。
关于移动机器人的研究涉及许多方面,首先,要考虑移动方式,可以是轮式的、履带式、腿式的,对于水下机器人,则是推进器。
其次,必须考虑驱动器的控制,以使机器人达到期望的行为。
第三,必须考虑导航或路径规划,对于后者,有更多的方面要考虑,如传感融合,特征提取,避碰及环境映射。
因此,移动机器人是一个集环境感知、动态决策与规划、行为控制与执行等多种功能于一体的综合系统。
腿式机器人的腿部具有多个自由度,使运动的灵活性大大增强.它可以通过调节腿的长度保持身体水平,也可以通过调节腿的伸展程度调整重心的位置,因此不易翻倒,稳定性更高. 腿式机器人也存在一些不足之处.比如,为使腿部协调而稳定运动,从机械结构设计到控制系统算法都比较复杂;相比自然界的节肢动物,仿生腿式机器人的机动性还有很大差距.
腿的数目影响机器人的稳定性、能量效率、冗余度、关节控制的质量以及机器人可能产生的步态种类.
2、研究方法
保持稳定是机器人完成既定任务和目标的基本要求.腿式机器人稳定性的概念:
支持多边形(supportpolygon)
支持多边形的概念由Hildebrand首先提出,用它可以方便地描述一个步态循环周期中各个步态的情况.支持多边形指连接机器人腿部触地各点所形成的多边形在水平方向的投影.如果机器人的重心落在支持多边形内部,则认为机器人稳定.
算人物脚步放置位置及达到目标位置的走法是行走技术的重要环节。
2.1 控制算法
（1)姿态控制算法
这种算法的基本思想是:已知机器人的腿对身体共同作用产生的力和力矩向量,求每条腿上的力.用数学语言表达如下(假设机器人有四条腿):
其中和z已知,要求，解出这几个力，通过控制每条腿上的力向量,就可以使机器人达到预定的姿态,实现了机器人姿态的可控性,以适应不同地形.
（2）运动控制算法
这个暂时不知道
(3)步态规划算法
这种算法的基本思想是:已知机器人的腿部末端在坐标系中的位置,求腿部各个关节的关节角.当关节角确定后,就可以构造机器人的步态模式.可用算法有ZMP算法、离线规划算法。
步态规划就是基于当前系统状态设计一种算法，得到期望的控制序列。
步态规划在控制
系统内部的一般位置如图1所示。
步态规划的输入主要是当前系统状态、期望速度、期
望步长、期望的步频、地面反力、路面信息、驱动力矩限定和运动学参数。
双足步行周期有两条腿分别单独控制完成的，除了相位不同，两条腿的控制周期完全对称。
图1 双足机器人步态规划模块。
