第六讲：基准特征(续)
【学习课件】第六讲：基准特征(续)
3）点击【确定】按钮，产生坐标系。
一般步骤：先确定坐标原点，再确定坐标方向。
上一页
ppt课件
下继一续页
11
注：坐标系的选项卡说明：
⑴、【原始】：用来定义坐标系的原点位置（参照）。 方法和步骤：
方法1：①、参照：选取一个坐标系， 约束类型：为偏距；
②、偏距类型：选择坐标系类型， 输入坐标值。
例：原点位置：笛卡儿坐标系坐标值：（50，50，50） 柱坐标系坐标值（√50平方+50平方，45度，50） 球坐标坐标值（√50平方+50平方+50平方，45度，45度）
方法： 基准轴的产生有两种方法：
⑴、是作为单独特征来创建：
创建基准轴的一般步骤⑴—⑶：
上一页
ppt课件
下继一续页
5
注：基准轴的选项卡说明：
①、【放置】：
参照：用来定义放置新基准轴的参照 。
约束类型：穿过（通过）、法向（垂直）、相切等。
偏移参照：用于基准轴的定位。
当参照约束为法向时，须使用偏移参照确定基准轴位置。
上一页
ppt课件
下继一续页
15
方法2：【参考选取】： 选取直线（轴线）或点
（基准点、顶点、曲线端点 等）来确定X、Y坐标轴方向 ，系统用右手定则确定Z轴
方向。
点击【反向】按钮可改变X、 Y坐标轴方向。
上一页
ppt课件
下继一续页
16
方法3：【设置Z垂直于屏幕】
点击【设置Z垂直于屏幕】 系统自动生成偏距坐标系与参 照坐标系的旋转角度，确定Z 轴方向垂直于屏幕。
上一页
ppt课件
下继一续页
6
②、【显示】：
包含“调整轮廓”，以调整基准轴长短。 方法：“大小”和“参照”。其中大小除了输入数值
第3章 基准特征6
第3章基准特征基准特征是零件建模的参照特征，其主要用途是辅助3D特征的创建，可作为特征截面绘制的参照面、模型定位的参照面和控制点、装配用参照面等。
此外基准特征（如坐标系）还可用于计算零件的质量属性、提供制造的操作路径等。
基准特征包括：基准平面、基准轴、基准点、基准曲线、坐标系等。
创建基本特征时，我们可通过单击菜单【插入】→【模型基准】选项，在弹出的如图3-1所示的菜单中，选择相应的选项建立相应的基准特征；我们也可使用如图3-2所示的位于工具栏中的快捷工具按钮建立相应的基准特征。
图3-1 基准特征菜单图3-2 基准特征工具条∙【平面】：与工具按钮功能相同，用来建立基准平面特征。
∙【轴】：与工具按钮功能相同，用来建立基准轴特征。
∙【点】：与工具按钮功能相同，用来建立基准点特征。
有如下几种方法建立基准点。
✧【点】：与工具按钮功能相同，从实体或实体交点或从实体偏离创建的基准点。
✧【草绘的】：与工具按钮功能相同，在草绘工作界面创建基准点。
✧【偏移坐标系】：与工具按钮功能相同，通过选定的坐标系创建基准点。
✧【域】：与工具按钮功能相同，直接在实体或曲面上单击左键即可创建基准点，该基准点在行为建模中供分析使用。
∙【坐标系】：与工具按钮功能相同，用来建立基准坐标系。
∙【缺省坐标系】：插入系统默认的坐标系。
【草绘曲线】：与工具按钮功能相同，在草绘工作环境中绘制基准曲线。
基准平面是零件建模过程中使用最频繁的基准特征，它既可用作草绘特征的草绘平面和参照平面，也可用于放置特征的放置平面；另外，基准平面也可作为尺寸标注基准、零件装配基准等。
基准平面有两个方向面，系统默认的颜色为棕色和黑色。
【练习3-1】建立如图3-3所示的基准平面DTM1、DTM2。
基准面DTM1通过基准轴A_2且与RIGHT 基准面相交55°、基准面DTM2与基准面DTM1平行且与圆柱表面相切。
操作步骤提示：单击基准特征工具栏中的按钮，打开【基准平面】对话框。
基准特征

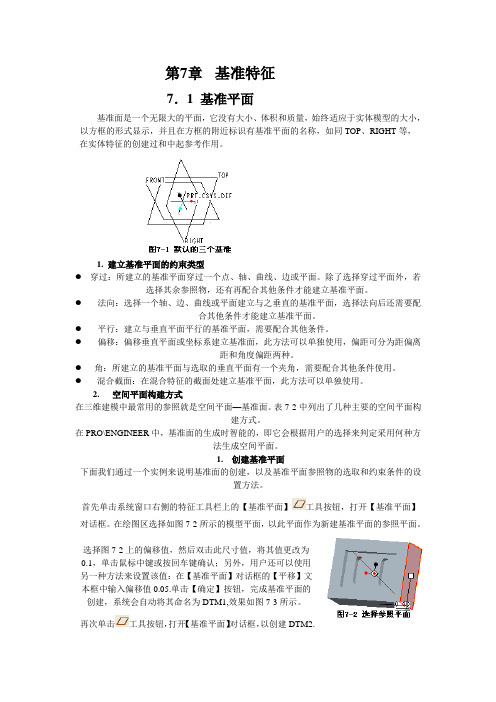

第7章基准特征7．1 基准平面基准面是一个无限大的平面，它没有大小、体积和质量，始终适应于实体模型的大小，以方框的形式显示，并且在方框的附近标识有基准平面的名称，如同TOP、RIGHT等，在实体特征的创建过和中起参考作用。
1.建立基准平面的约束类型●穿过：所建立的基准平面穿过一个点、轴、曲线、边或平面。
除了选择穿过平面外，若选择其余参照物，还有再配合其他条件才能建立基准平面。
●法向：选择一个轴、边、曲线或平面建立与之垂直的基准平面，选择法向后还需要配合其他条件才能建立基准平面。
●平行：建立与垂直平面平行的基准平面，需要配合其他条件。
●偏移：偏移垂直平面或坐标系建立基准面，此方法可以单独使用，偏距可分为距偏离距和角度偏距两种。
●角：所建立的基准平面与选取的垂直平面有一个夹角，需要配合其他条件使用。
●混合截面：在混合特征的截面处建立基准平面，此方法可以单独使用。
2.空间平面构建方式在三维建模中最常用的参照就是空间平面—基准面。
表7-2中列出了几种主要的空间平面构建方式。
在PRO\ENGINEER中，基准面的生成时智能的，即它会根据用户的选择来判定采用何种方法生成空间平面。
1.创建基准平面下面我们通过一个实例来说明基准面的创建，以及基准平面参照物的选取和约束条件的设置方法。
首先单击系统窗口右侧的特征工具栏上的【基准平面】工具按钮，打开【基准平面】对话框。
在绘图区选择如图7-2所示的模型平面，以此平面作为新建基准平面的参照平面。
选择图7-2上的偏移值，然后双击此尺寸值，将其值更改为0.1，单击鼠标中键或按回车键确认；另外，用户还可以使用另一种方法来设置该值：在【基准平面】对话框的【平移】文本框中输入偏移值0.05.单击【确定】按钮，完成基准平面的创建，系统会自动将其命名为DTM1,效果如图7-3所示。
再次单击工具按钮，打开【基准平面】对话框，以创建DTM2.在绘图区选择如图7-4所示的一条边，按住CTRL键，再选择模型的另一条边，此时【基准平面】对话框中的【确定】按钮变为可用，如图7-4所示，单击【确定】按钮，即可完成穿过两条边线的DTM2基准平面。
C-01-O-O-基准特征课件(精)
二、创建基准轴
•1、基准轴定义：基准轴是单独的特征，可被重定义、隐含、隐藏或删除。基准 轴是没有质量的线性参考。其长度不受限，但是可以通过选择参考、指定值或拖 拽拖动控制柄等方法来编辑其显示长度。
• 创建的基准轴以A_1、A_2......来标识，此基准轴的名称可以修改。 •2、基准轴的用途：可以将基准轴用作特征中的构造几何。也可以将其用作其他 特征的参考。 •3、基准轴的类型：
基准特征
基准特征概述
• 创建其他特征时，通常需要将基准特征作为参考。可将基准参考用作尺 寸参考、特征放置参考和装配参考。图形窗口中基准特征的默认颜色是棕色 (根据当前所查看的是哪一侧，基准平面可以是棕色或灰色)。可创建以下四种 类型的基准特征： • • • ●基准平面 ●基准轴 ●基准点
•
●基准坐标系【2】在绘图区，选 Nhomakorabea模型上箭头所指的边。 【3】在“基准轴”对话框中，单击“确定”。
【4】完成基准轴A_1的创建。
二、创建基准轴
4、创建基准轴的方法： （2）、创建与选定曲面法向的基准轴。
【1】从“基准”组中单击“轴” 。
【2】在绘图区，选择模型上箭头所指的曲面，单击右键，在快捷菜单 中选择“偏移参考”，按住CTRL键，在绘图区选取箭头所指的两条边，修 改值为85，50。
（5）、创建穿过三点的平面。
【1】从“基准”组中单击“平面” 。 【2】在绘图区，选择箭头所指的三点，选第二点和第三点时需要按住 CTRL键。 【3】在“基准平面”对话框中，单击“确定”。 【4】完成基准平面DTM5的创建。
一、创建基准平面
3、创建基准平面的方法：
（6）、创建与圆弧面相切，并且与参照面垂直的平面。 【1】从“基准”组中单击“平面” 。 【2】在绘图区，选择箭头所指的圆弧面，将曲面参照框内的约束列表选为“相 切”，然后按住CTRL键，选取箭头所指的曲面，将参照曲面参照框内的约束列表选为 “法向”。 【3】在“基准平面”对话框中，单击“确定”。 【4】完成基准平面DTM6的创建。
ProE第5章-基准特征
单击按钮
，打开〖草
绘的基准点〗对话框， 选择所需的平面。
5.3 创建基准点— 草绘基准点
单击按钮 ， 在绘图区建立草绘 基准点。
在底面上建立的两 个草绘基准点。
5.3 创建基准点—偏移坐标基准点
Pro/E允许用户通过 对指定坐标系进行偏移 产生基准点。可采用笛 卡尔坐标系、球坐标系 或圆柱坐标系来确定基 准点。 单击基准特征工具 栏中的按钮 ，打开〖 偏移坐标系基准点〗对 使用 话框。 文 本 编 辑器 输 入 坐标，建立基准点 选定参照坐标系
5.1 概述
常用以下3种方法隐藏/ 显示基准特征： ⑴ 菜单 “工具” →“环境”→“显示” 。 ⑵ 菜 单 “ 视 这些项工具 图 ” → “ 显 示 设 栏没有 置”→“基准显示” 。 ⑶工具栏……
5.2 创建基准平面
基准平面理论上是一个无限大的面， 但为便于观察可以设定其大小(选中---右 击---编辑定义---基准平面---显示---调整轮 廓---宽度、高度)，以适合于建立的参照 特征。 基准平面有两个方向面，系统默认的 颜色为棕色和黑色。 在特征创建过程中，系统允许用户使 用基准特征工具栏中的按钮 或单击菜 单〘插入〙→〘模型基准〙→〘平面〙选 项进行基准平面的建立。
3 基准坐标系
如果坐标系的方向不符合要求，可单击〘定向〙选 项卡更改。图中x轴更改了方向，可见x、z轴均进行了 调整。
5.5 创建基准坐标系
参照两条不平 行的线确定基准坐 标系：第一条线的 选取非常重要，决 定了x轴的方向， 两条线的交点即为 坐标原点的位置。 也可以单击 〘定向〙选项卡更 改坐标系的方向。
第5章 创建基准特征
5.1 概述
基准特征是零件建模的参照特征，其主要用途是 辅助3D特征的创建，可作为特征截面绘制的参照面、 模型定位的参照面和控制点、装配用参照面等。 基准特征包含基准平面、基准点、基准轴、基准 曲线以及坐标系等。 设计时，可选择系统提供的基准特征：3个相互正 交的标准基准平面、一个坐标系、一个特征的旋转中 心。也可以利用实体上现有的基准特征（如：实体表 面、圆柱的轴线、顶点等）或插入基准特征等方法来 获取基准特征。
ProENGINEER 教程 第6章

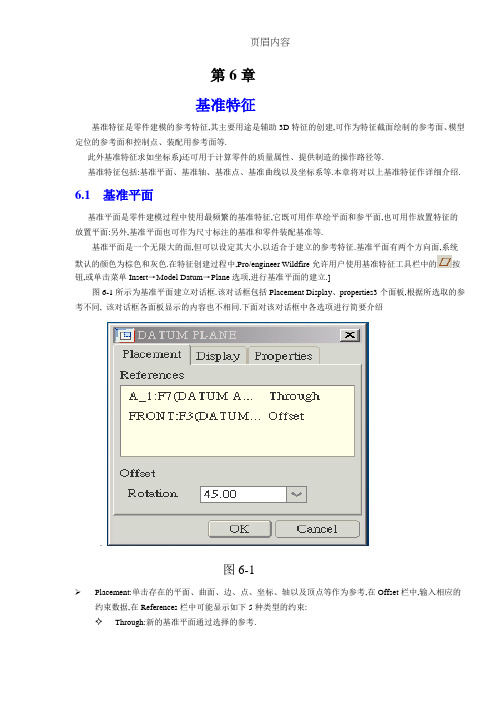

第6章基准特征基准特征是零件建模的参考特征,其主要用途是辅助3D特征的创建,可作为特征截面绘制的参考面、模型定位的参考面和控制点、装配用参考面等.此外基准特征求如坐标系)还可用于计算零件的质量属性、提供制造的操作路径等.基准特征包括:基准平面、基准轴、基准点、基准曲线以及坐标系等.本章将对以上基准特征作详细介绍.6.1 基准平面基准平面是零件建模过程中使用最频繁的基准特征,它既可用作草绘平面和参平面,也可用作放置特征的放置平面:另外,基准平面也可作为尺寸标注的基准和零件装配基准等.基准平面是一个无限大的面,但可以设定其大小,以适合于建立的参考特征.基准平面有两个方向面,系统默认的颜色为棕色和灰色.在特征创建过程中,Pro/engineer Wildfire允许用户使用基准特征工具栏中的按钮,或单击菜单Insert→Model Datum→Plane选项,进行基准平面的建立.]图6-1所示为基准平面建立对话框.该对话框包括Placement Display、properties3个面板,根据所选取的参考不同, 该对话框各面板显示的内容也不相同.下面对该对话框中各选项进行简要介绍.图6-1➢Placement:单击存在的平面、曲面、边、点、坐标、轴以及顶点等作为参考,在Offset栏中,输入相应的约束数据,在References栏中可能显示如下5种类型的约束:✧Through:新的基准平面通过选择的参考.✧Offset:新的基准平面偏离选择的参考.✧Parallel:新的基准平面平行于选择的参考.✧Normal:新的基准平面垂直于选择的参考.✧Tangnt:新的基准平面与选择的参考相切.Display:该面板包括Flip按钮(垂直于其准面的相反方向)和Adjust Outline检查框(供用户调节基准面的外部轮廓尺寸).➢Properties: 该面板显示当前基准特征的信息,也可对基准平面进行生命名.建立基准面的操作步骤:(1)单击菜单Insert→Model Datum→Plane…选项,或单击基准特征工具栏中的.(2)在图形窗口中为新的基准平面选择参考.在对话框中的References栏中选择合适的约束(如Offset、Parallel、Normal、Through等).(3)在选择参考时按下Ctrl键,可将选择的多个参考列于对话框中的References栏中.(4)重复步骤2~3,直到必要的约束建立完毕.(5)单击OK按钮,完成基准平面的创建.此外,Pro/engineer Wildfire允许用户预先选定参考,然后单击基准平面按钮,即可创建符合条件的基准平面.各参考组合如下:➢选择两个共面的边或轴(但不能共线),可作为参考,单击基准平面按钮,产生通过参考的基准平面.➢选择3个基准点岖顶点作为参考,单击基准平面按钮,产生通3点的基准平面.➢选择一个基准平面或平面以及两个基准点两个顶点,单击基准平面按钮,产生过这两点并与参考平面垂直的基准平面.➢单击基准平面按钮,基准平面对话显示通过参考的约束,单击OK按钮即可完成基准平面的建立.➢选择一个基准平面或平面以及一个基准点或一个顶点,单击基准平面按钮,产生过两点并与参考平面垂直的基准平面.➢选择一个基准点和一个基准轴或边(点与边不共线),单击基准不面按钮,基准平面对话框显示通过参考的约束,单击OK即可建立基准平面.实例演练步骤1 打开练飞文件(1)单击工具栏中的析开文件按件.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-2所示.步骤2 建立通过轴线的基准平面(1)单击基准特征工具栏按钮.(2)在图形窗口中单击模型的基准轴A-2,模型对话框中的References栏中显示Through约束类型.(3)按下Ctrl键单击RIGHT基准面,模型显示一经过轴线且与RIGHT基准面成45˚角的基准平面,如图6-3所示.相应的基准平面对话框如图6-4所示.(4)在对话框中修改旋转角度值为75˚,单击OK按钮,完成基准磁面DTM1的建立.步骤3 建立通过线的基准平面(1)单击准特征工具栏按钮.(2) 单击模型中最大直径的圆柱形表面.(3) 按下Ctrl 键,单击上面建立的基准平面DTM1.(4) 在基准平面对话框中选择相切和平行束类型,如图6-5所示.图 6-2 图 6-3 图 6-4 图 6-5(5) 产生与圆柱形表面相切的基准平面DTM2.(6) 单击OK 按钮,完成基准平面DTM2的建立,如图6-6所示.提示:在模型中选择模型表面基准平面,只需在所选附近移动光标,相应的面将高亮显示,同时光标旁也将显示该面的名称,然后单击鼠标左键即可选中高亮显示的平面. 步骤4 用DTM1设定视角(1) 单击主菜单工具栏中的复位向按钮.(2) 选择DTM1为FRONT 参考面. (3) 选择模型的上端面为TOP 参考面. (4) 零件视图如图6-7所示.(5) 单击定位对话框中的Default 按钮,恢复零件模型的三维视角.提示:选择DTM1为FRONT 参考面,是指DTM1的正法线方向朝前;选择模型上端面为TOP 参考面,是指模型上端面的法线方向朝上. 步骤5 修改基准面的名称](1) 在模型对话框中选择DTM1,单击鼠标右键,在弹出的快捷菜单中单击Rename 选项,可直接更改DTM1我名称,这里改为“NEWDTM1”.(2) 同样可将DTM2更名为“NEWDTM2”.如图6-8所示.圖 6-7圖 6-6圖6-8步骤6 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.2 基准轴同基准面一样,基准轴被用于创建特征的参考,它经党用于制作基准面、同心放置的参考、创建旋转式数组特征等.基准轴与中心轴的不同之自在于基准轴是独立的特征,它能被重定义、压缩或删除.对于利用拉伸特征建立的圆角形特征,系统自动在其中心产生中心轴.对于具有“圆弧界面”造型和特征,若要在其弧心的位置自动产生萶准轴,应在配置文件中进行如下设置:将“show-axes-for-extr-arcs”选项的值设置为“YES”.单击基准工具栏中的基准轴工具按钮,显示基准轴对话框,如图6-9所示.图6-9该对话框包括Placement和Properties两个面板. Properties面板显示基准轴的名称和信息,也可对基准轴进行重新命名.在Placement面板中有References和Offset references两个栏目.➢References:在该栏中,显示基准轴的放置参考,供用户选择使用,有如下3种参考类型:✧Through:基准轴通过指定的参考.✧Normal:基准轴垂直于指定的参考, 该类类型还需要在Offset references栏中进一步定义或者添加辅助的点或顶点,以完全约束基准轴.✧Tangent:基准轴相切于指定的参考, 该类型还需要添加辅助点或顶点以完全约束基准轴.➢Offset references栏:在选用Normal类型时, 该栏被激活,以选择偏离的参考.创建基准轴的操作步骤:(1)单击基准工具栏中的按钮,或单击菜单Insert→Model Datum→Axis…选项,打开DATUM AXIS对话框.(2)在图形窗口中,为新基准轴选择至多两个放置参考,可选择已有的基准轴、平面、曲面、边、顶点、曲线、基准点,选择的参考显示在Datum Axis对话框的References栏中.(3)在References栏中选择适当的约束类型.(4)重复步骤2~3,直到完成必要的约束.(5)单击OK按钮,完成基准轴的创建.此外,Pro/ENGINEER Wildfire 允许用户预先选定参考,然后单击基准按钮,即可创建符合条件的基准轴.各参考组合如下:➢选择一垂直的边或轴,单击基准轴按钮,创建一通过选定边或轴的基准轴.➢选择两基准点或基准轴,单击基准轴按钮,创建一通过选定的两个点或轴的基准轴.➢选择两上非平行的基准面或平面,单击轴按钮,创建一通过选定相交线的基准轴.➢选择一个基准曲线或边及其终点,单击基准轴按钮,创建一通过终点和曲线切点的基准轴.➢选择一个基准点和一个面,单击基准轴按钮,若该点在选择的面上,则产生垂直于该面的基准轴;若该点不在选择的面上,则打开基准轴对话框.提示:当添加多个参考时,应先按下Ctrl键,然后单击要选择的参考.实例演示在模型中建立如图6-10所示的几种基准轴.步骤1 打开练习文件(1)单击工具楯中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6AX1.prt,如图6-11所示.图6-10 图6-11步骤2 建立平直型孔(1)单击基准特征工脸栏中的基准轴工具按钮,打开基准轴对话框.(2)单击图6-1中箭头指示的平面作为基准轴的放置参考.模型中显示一基准轴及其定位手柄.(3)拖动定位手柄到定位参考边或面,并标注定位尺寸,如图6-13所示.图6-12 图6-13(4) 单击基准轴对话框中的OK按钮,完成基准轴A-1的建立,如图6-14所示.步骤3 快捷方式建立基准轴(1)选择图6-15 中箭头掼示的圆弧面.選擇此曲面图6-14 图6-15(2)单击基准特征工具栏中的基准轴工具按钮,完成基准轴A-2的建立如图6-16所示.(3)(3) 单击图6-17中箭头指示的两个顶点.選擇兩個頂點(4) 单击基准特征工具楯中的基准轴工具按钮,完成基准轴A-3的建立.在模型树中选择新建的基准轴,单击鼠标右键,单击快捷菜单中的Rename选项,将其命名为A3,如图6-18所示.图6-18步骤4 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.3 基准点基准点的用途非常广泛,既可用于辅助建立其它基准特征,还可辅助定义特征的位置.Pro/ENGINEER Wildfire提供4种类型的基准点,如图6-19所示.图6-19➢(一般基准点):从实体或实体交点或从实体偏离创建的基准点.➢(草绘基准点):在草绘工作界面创建基准点.➢(坐标系基准点):通过选定的坐标系创建基准点.➢(场基准点):直接在实体或曲面上单击鼠标左键即可创建基准点,该基准点在行为建模中供分析使用.6.3.1 一般基准点使用一般类型基准点命令,可创建位于模型实体或偏离模型实体的基准点.单击基准特征工具栏中的,弹出一般基准点对话框,如图6-20所示.该对话框包含Placement(定义基准点的位置)和Properties(显示特征信息、修改特征名称)两个面板.在Placement面板的各部分功能说明如下:➢References栏:列出主要的放置参考.➢Offset框:显示并可以定义点的偏移尺寸.明确偏移尺寸有两种方法:明偏移比例和明确实际长度.➢Offset references:列出标注点到模型尺寸的参考.➢End of curve:从选择的曲线或边的端点测量长度,要使用另一个端点单击Next End按钮.➢References:从选定的实测量距离.图6-20提示:要添加一个参考,应首先单击对话框中左栏显示的New Point,然后选择一个参考;要添另另一个参考,须按下Ctrl键进行选择.要移走一个参考可使用如下方法之一:➢选中参考,单击鼠标右键,单击快捷菜单中的Remove选项.➢在图形窗口中选择一个新参考,以替换原来的参考.➢使用偏移参考手柄,重新定位新参考.创建一般基准点的操作步骤:(1)选择一条边、曲线或基准,轴等图素.(2)单击按钮,一个默认的基准点添加到所指定的实体上,同时打开基准点对话框.(3)通过拖动基准点的手柄,手动调节基准点的位置,或者使用对话框中的Placement面板定位基准点.(4)单击New Point添加更多的基准点,单击OK按钮,完成基准点的创建.实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6P1.prt,如图6-21所示.步骤2 建立基准点(1)单击基准特征工具栏中的基准点工具按钮,打开基准点对话框.(2)选择模型的顶部放置基准点,拖动基准点定位手柄,并修改定位尺寸,如图6-22所示,产生一基准点PNT0.图6-21 图6-22(3) 单击基准点对话框中的New Point,然后选择如图6-23中箭头指示的3个面.(4) 选择完毕,产生一基准点PNT1,如图6-24所示.選這三個平面图6-23 图6-24(5) 单击OK按钮,完成两个基准点的建立.步骤3 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.提示:➢在选择多个参考对象时,应按下Ctrl键,然后依次选择.➢为方便捕捉选定的参考对象,就使用主窗口右下角的选择下拉菜单,设定捕捉对象类型,如图6-25所示.图6-256.3.2 草绘基准点在草绘工作界面中创建的基准点,称为草绘基准点.一次可草绘多个基准点,这些基准点位于同一个草绘平面,属于同一个基准点特征.单击按钮,打开草绘基准点对话框,如图6-26所示.图6-26该对话框包括Placement和Properties两个面板. Properties面板可显示特征信息,也可重命名特征.在Placement 面板中有如下选项:➢Sketch Plane:选择一面或一个基准面或单击Use Previous按钮,以确定草绘平面.➢Sketch Orientation:通过选择定位参考,来定位草图.➢Sketch view direction:按箭头指示,接受默认的视图方向,或单击Flip按钮,使视图方向反向.创建草绘基准点的步骤:(1)单击准工具栏中的按钮,打开草绘基准点对话框.(2)选择并定位草绘平面.(3)单击Sketch按钮,进入草绘工作界面.(4)接受默认的尺寸标注或选择新的标注参考,关闭参考对话框.(5)单击草绘命令工具栏中的按钮,放置一个点,如果需要可放置多个点.(6)单击草绘命令工具栏中的“✓”按钮,退出草绘工作界面,系统显示基准点创建成功.实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-2所示.步骤2 建立草绘基准点(1)单击基准特征工具栏中的草绘基准点工具按钮,打开草绘基准点对话框.(2)选择如图6-28所示的草绘面下参考面,然后单击对话醆中的Sketch按钮,进入草绘工作界面.參考面草繪面图6-27 图6-28(3) 草绘一个构造圆,在其圆周上建立两个点,如图6-29所示.图6-29(4) 单击草绘命令工具栏中的“✓”按钮,完成基准点PNT0、PNT1的建立,如图6-30所示.图6-30步骤3 保存文件(1) 单击工具栏中的保存文件按照.(2) 在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.提示:虽然一次可鐊建多个基准点,但它们同属于一个基准点特征.6.3.3 坐标偏移基准点Pro/ENGINEER Wildfire允许通过指定点坐标的偏移,以产生基准点,可用笛卡坐标系、球坐标系或柱坐标系来实现..单击基准特征工具栏中的按钮,打开坐标偏移点对话框,如图6-31 所示➢Type:在下拉列表中可选坐标系的类型有Cartesian、Cylindrical、Spherical.圖6-31➢Save…:将点的坐标存为一个.pts文件.➢Convert to Non PARAMETRIC Array:移走尺寸,并将点数据转为一数化、不可修改的数列.➢OK:完成创建的点,并退出对话框.创建坐标偏移基准点的步骤:(1)单击基准工具栏中的按钮,打开坐标偏移基准点对话框.(2)在图形窗口中选择上放置的坐标.(3)在Type列表中选择使用的坐标系类型(Cartesian、Cylindrical、Spherical).(4)要添加一个点,单击坐标偏移基准点对话框表中的单元框,然后添加相的坐标值.(5)完成点的添加后,单击OK按钮,或单击Save 按钮保存添加的点实例演练步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件CH6PL1.prt,如图6-32所示.步骤2 建立坐标系偏移基准点(1)单基准特征工具栏中的按钮,打开偏移坐标基准点对话框.(2)在模型树中单击基准坐标系,模型中显示系统坐标系,如图6-33所示.图6-32 图6-33(3) 在对话框中单击单元格,自动产生基准点PNT1,然后分别敲定该点在X、Y、Z轴方向的尺寸为150、160、120,如图6-34所示.(4) 单击OK按钮,完成基准点的建立,如图6-35所示.图6-34图6-356.4 基准曲线基准曲线除可以作扫描特征的轨迹、建立圆角的参考特征之外,在绘制或修改曲面时,也扮演重要角色.在基准特征工具栏是单击或按钮,可进行基准曲线的绘制.单击按钮,系统显示CRV OPTIONS 菜单,如图6-36所示.➢Thru Points:通过数个参考点建立基准曲线➢From File:通过编辑一个“ibl”文件,绘制一条基准曲线.➢Use Xsec:用截面的边界来建立基准曲线.圖6-36➢From Equation:通过输入方程式来建立基准曲线.单击按钮,打开草绘基准曲线对话框,如图6-37所示.图6-37选定草绘平面与视图参考后,单击Sketch按钮,进入草绘工作界面,进行曲母的绘制.实例练习在模型中0建立如图6-38所示的一条正弦曲线.步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6c1.prt,如图6-39所示.图6-38 图6-39步骤2 通过公式建立曲线(1)单击基准特征工具栏中的插入基准曲线按钮,弹出CRV OPTIONS菜单,依次单击From Equation→Done 选项,如图6-40所示(2)首先选定坐标系,选择系统坐标系,单击SELECT菜单中的OK按钮.(3)选择坐标类型为Cartesian.系统打开记事本,以输入曲线方程式,输入“X=100*t,Y=150,Z=100+120*sin(t-360)”,如图6-41所示.(4)保存记事本文件,并关闭记事本窗口.(5)单击鼠标中键,完成基准曲线的绘制,如图6-42所示.图6-40 图6-41图6-42步骤3 保存文件(1)单击工具伴中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.5 坐标系在零件的绘制或组件装配中,坐标系统(Coordinate System)可用来进行下列工作:➢在零件装配中,建立坐标系约束条件.➢进行有限元素分析(Finite Element Analysis)时,辅助建立约9束条件.➢使用加工模块时,用于设定程序原点.➢辅助建立其它基准特征.➢使用坐标系作为定位参考.➢坐标系有3种类型,如图6-43所示.图6-43单击基准特征工具栏中的按钮,打开坐标系对话框,如图6-44所示.该对话框包括3个面板:Origin、Orientation、Properties.Origin面板的功能说明如下:➢References:显示选择的参考坐标系.➢Offset type:在其下拉列表中,可选择需要的坐标系偏移方式,选择不同的坐标,系显示相应的坐标参数设定.单击Orientation标签,打开Orientation面板,如图6-45所示(在Origin面板中的选项不同,该面板显示的栏目略有不同).在该面板中可设定坐标轴的位置,其相就栏目说明如下.图6-44 图6-45➢References Selection:通过选择任意两个坐标轴的方向参考,来定位坐标➢Selected CSYS axes:通过设定放置参考坐标各轴的转角,来定位坐标.➢Z Normal to Screen:单击该按钮,定位Z轴垂直于屏幕方向.单击Properties标题,打开Properties面板.在该面板中可观察当前基准怨可对基准特征重命名.建立坐标系的操作步骤:(1)单击基准特征工具栏中的基准坐标系工具按钮,打开坐标系对话框.(2)在图形窗口中选择坐标系放置参考.(3)选定坐标系的偏移类型,并设定偏移值.(4)单击OK按钮,创建默认定位的新坐标系.若需设定新坐标系的定位.Orientation标签,在Orientation面板中,手工设定新坐标系的定位.提示:如果选择一个顶点作为原始参考,必须用手工定位坐标系.实例演练建立如图6-46所示的基准坐标系.图6-46步骤1 打开练习文件(1)单击工个栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6c1.prt,如图6-47所示.图6-47步骤2 建立基准坐标系(1)单击基准特征工具栏中的基准坐标系工具按钮,析开坐标系对话框.(2)选择系统坐标系作参考./(3)选择笛卡钞坐标类型,X、Y、Z轴的旋转角度,如图6-49所示/图6-48 图6-49(4) 单击OK按钮,完成基准坐标系的建立,如图6-50所示.图6-50步骤3 保存文件(1)单击工具栏中的保存文件按钮.(2)在信息区显示的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.6综合练习实例演练本例练习在模型中建立基准点、基准轴、基准平面,如图6-51所示.步骤1 打开练习文件(1)单击工具栏中的打开文件按钮.(2)在保存有配书光盘内容的目录下打开文件ch6f11.prt,如图6-52所示.图6-51 图6-52步骤2 建立基准点1(1)单击基准牡征工具中的基准点工具按钮,打开基准点对话框.(2)选择模型的弧形曲面为基准点的放置参考面,拖动基准点的定位手柄到掼定的参考边或面,并榥注定位尺寸,如图6-53所示.(3)单击OK按钮,完成基准点PNT0的建立,如图6-54所示.图6-53 图6-54步骤3 建立过基准点的基准轴(1)单击基准特征工具栏中的准轴工具按钮,打开基准轴对话框.(2)首先选中上面建立的基准点PNT0,然后选中PNT0所在的弧面,(3)单击OK按钮,完成过基准点PNT0且垂直于弧面的一条基准轴A-1,如图6-55所示.步骤4 通过弧面中心建立一基准轴(1)选择PNT0所在的圆弧曲面.(2)单击基准特征工具栏中的基准轴工具按钮,系统自动在曲面的中心产生基准轴A-2,如图6-56所示.图6-55 图6-56步骤5 过两个面的交线建美一条基准轴(1)选择如图6-57中箭头指示的两个面.(2)单击基准特征工肯栏中的基准轴工具按钮,系统自动在两个面的相交线产生基准轴A-3,舅图6-58所示.图6-57 图6-58步骤6 建立基准平面(1)选择图6-59中箭头指示的轴线A-3和平面.(2) 单击基准特征工具栏中的基准平面工具按钮,打开基准平面结话框,模型显示如图6-60所示.图6-59 图6-60(3) 拖动尺寸手柄或直接修改角度值为150,单击OK按钮,生成基准平面DTM1,如图6-61所示.图6-61步骤5 保存文件(1)单击工具栏中的保存文件按钮.(2)在弹出的保存文件对话框中单击“✓”按钮,完成当前文件的保存.实例演练2绘制如图6-62所示的零件模型.步骤1 建立新文件(1)单击工具栏中的新建文件图标,打开NEW对话框.(2)选择Part类型,输入文件名称“ch6fl2”.步骤2 建立拉伸特征(1)单击拉伸工具按钮,打开拉伸特征面板.图6-62(2) 单击创建截面按钮,选择FRONT基准面为草绘面,接系统默认的设置,单击Sketch按钮,进入草绘工作界面.(3) 绘制如图6-63所示的截面.(4) 单击草绘工具栏中的“✓”按钮(5) 接系统默认设置,输入拉伸深度50,单击“✓”按钮,生成如图6-64所示的模型.图6-63 图6-64步骤3 建立基准轴(1)单击基准特征工具栏中的基准轴工具按钮.(2)选择模型的圆柱面.单击OK按钮,产生过圆柱面中心的基准轴A-1,如图6-65所示.步骤4 建立基准点(1)单击基准特征工具栏中的基准点工具按钮,打开基准点对话框.(2)选择模型的上表面,放置基准点,并拖动基准点定位手柄,设定基准点定位尺寸,如图6-66所示.(3) 单击OK按钮,完成准点PNT0的建立,如图6-67所示.图6-65 图6-66步骤5 建立基准平面DTM1(1)选择建立的基准轴线A-1和基准点PNT0.(2)单击基准特征工具栏中的基准平面工具按钮,系统产生一基准平DTM1,如图6-68所示.图6-67 图6-68步骤6 建立基准平面DTM2(1)建立基准平面DTM1和基准轴线A-1.(2)单击基准平面工具按钮,打开基准平面对话框,设定旋转角度为90.(3)单击对话中的OK按钮,完成与DTM1垂直的基准平面DTM2的建立,如图6-69所示.图6-69步骤7 建立拉伸特征(1)单击拉伸工具按钮.(2)单击绘制截面按钮,打开Section对话框.(3)选择DTM1为草绘平面,DTM2为尺寸标注参考,单击Sketch按钮,进入草绘工作界面.(4)绘制如图6-70所示的截面,然后单击草绘工具栏中的“✓”按钮/(5)输入拉伸深度为50.单击“✓”按钮,完成模型的建立如图6-71所示.图6-70 图6-71步骤8 保存文件(1)单击工具栏中的保存文件按钮(2)在信息区显示的保存文件对话框中单击“✓”按钮,完成当前文件的保存.6.7 练习题1.要求通过建立适当的基准特征,使用拉伸建模工具,制作如图6-72所示的模型.图6-722. 在已有的模型中,插入一条3次曲线.3. 使用基准特征工具与拉伸特征工具,完成如图6-73所示的零件模型.图6-73参圪步骤:如图6-74所示.图6-74。
UG6.0第六讲：实体建模
UG
CAD/CAM
上一页
继 续 下一页
配置部件导航器窗口中的栏目∶ 配置部件导航器窗口中的栏目∶
UG
CAD/CAM
上一页
继 续 下一页
依附关系与细节面板
UG
CAD/CAM
上一页
继 续 下一页
在部件导航器中选择特征右击，选择快捷菜单中 在部件导航器中选择特征右击， 命令进行相应操作。 命令进行相应操作。
继 续 下一页
1、长方体(Block) 、
UG
CAD/CAM
通过规定一个方位、尺寸和位置建立体素块。 通过规定一个方位、尺寸和位置建立体素块。块在工 作坐标系轴上建立。 作坐标系轴上建立。
上一页
继 续 下一页
⑴原点和边长
UG
CAD/CAM
尺寸确 定方法
在部件导航 器右击操作
上一页
继 续 下一页
⑵两点和高度
上一页
体素是参数化的, 但是特征间不相关, 注∶⑴体素是参数化的, 但是特征间不相关, 每个体素都是相对 于模型空间建立的； 于模型空间建立的； 体素是显式定位的，通过规定模型空间点设置它们的原； ⑵体素是显式定位的，通过规定模型空间点设置它们的原； ⑶在一个模型中仅仅使用一个体素并且仅用作第一个根特征 毛坯) (毛坯)。
UG
CAD/CAM
第 六 讲
实 体 建 模
（Solid_Modeling） ）
目 录
一、实体建模综述 二、体素特征与布尔运算
UG
CAD/CAM
一、实体建模综述
UG
CAD/CAM
UG软件是基于特征的实体造型软件。 基于特征” UG软件是基于特征的实体造型软件。“基于特征”的意思 软件是基于特征的实体造型软件 是指零件模型是由各种特征生成的，特征是零件建模的基础 是零件建模的基础， 是指零件模型是由各种特征生成的，特征是零件建模的基础， 基本单元。 是组成零件的基本单元 换句话说： 是组成零件的基本单元。换句话说：零件模型的设计就是特征 的累积过程。 的累积过程。
基准特征
过轴线的基准平面
2019/7/29
练习模型
步骤 3 建立相切曲面的基准平面
选择“相切”和“平行”约束类型
2019/7/29
完成基准平面DTM2的建立
步骤 4 用DTM1设定视角
提示：选择基准平面DTM1为 “前”参照面，是指基准平面 DTM1的正法线方向朝前；选择 模型上端面为“上”参照面，是 指模型上端面的法线方向朝上。
线以及基准平面的操作方法。 • （2）简述一般基准点和草绘基准点的区别。 • （3）简述基准坐标系的概念及功能。 • （4）分析创建基准平面的几何原理，它包括
哪几种类型？
2019/7/29
• 2、上机题 • 创建如图所
示实体模型
2019/7/29
2019/7/29
基准平面的用户设置
2019/7/29
创建基准平面
1 三点定面 2一点和一直线 3两平行直线 4创建偏移基准面 5角度偏移 6与曲面相切的基准平面 7通过基准坐标创建基准平面
2019/7/29
2．创建自己需要的基准面
2019/7/29
基准平面创建实例
步骤 1 打开练习文件 步骤 2 建立通过轴线的基准平面
2019/7/29
基准曲线
• 1 过点：三点、两点扭曲、曲面上点 • 2 自文件 • 3用剖切面 • 4用方程
2019/7/29
实例
在模型中建立如下图所示的一条正弦曲线。
步骤 1 打开练习文件
要建立的一条正弦曲线
2019/7/29
步骤 2
【曲线：从方程】对话框
输入曲线方程式
2019/7/29
完成基准曲线的绘制
返回
4.5 基准点的创建
2019/7/29
第5章 基准特征
（3）创建垂直于参照平面且通过一点的基准轴A_10。
单击特征工具栏中 按钮，选取长方体上表面作为参照平面，按 住Ctrl键，选取图5-19箭头所指圆柱体最右素线上端点，单击 按钮，建立基准轴 A_10。
（4）创建通过圆形曲面轴线的基准轴A_11。
单击特征工具栏中 按钮，选取圆柱表面作为参照面，单击 按钮，建立基准轴 A_11。
（1）通过3个平面的交点创建基准坐标系CS0。
单击特征工具栏中 按钮，或单击主菜单中【插入】→【模型基
准】→【点】，系统将弹出创建一般基准点对话框，进行新点的设置，
【参照】栏处于待选状态。按住Ctrl，依次选取零件前表面，上表面
和右侧面，单击
按钮，建立基准坐标系CS0。如图 5-31所示。
（2）通过2个轴创建基准坐标系CS1。
图 5-24所示。
（3）选取端点或顶点确定基准点PNT2
单击特征工具栏中 按钮，选取草绘曲线1的右端点，单击 按钮，建立基准点PNT2。如图 5-25所示。
（4）通过指定坐标系的偏移值确定基准点PNT3。
单击特征工具栏中 按钮，选取坐标系RT_CSYS_DEF，更改参
照类型为“偏移”，按住Ctrl 键，选取零件右侧面，输入偏移值 60，
启动Pr o/ ENGINEER Wildfire 3.0后，单击系统工具栏中 按
钮或单击主菜单中【文件】→【新建】，系统弹出【新建】对话框，
在【类型】栏中选取【零件】，在【子类型】栏中选取【实体】选项，
在名称编辑框中输入“ex5-3”，同时取消【使用缺省模板】选项，
单击【新建】对话中的
按钮。系统弹出【新文件选项】对话
框，在【模板】分组框中选取【mmns_part_solid 】公制实体零件模
第七单元--基准特征
→在图7-5中选择合适旳约束条件。
3.单击“偏移参照”输入框 →在图形
图7-5
窗口中选择对象作为定位基准 → 输入定位尺寸。
4.单击“拟定”按钮，完毕基准轴旳创建。
(二) 创建基准轴旳注意事项
1. 若创建基准轴需选择多种参照，应按下Ctrl键， 在图形窗口中选择新旳对象作为参照。
模型旳边界线或作为扫描特征旳轨迹线。
● 创建基准曲线旳措施有下列两种：
1. 草绘基准曲线 2. 插入基准曲线
(一) 草绘基准曲线
● 措施：选定一种草绘平面经过草绘旳方式创建一条或
多条基准曲线。
● 创建环节：
1. 单击工具栏中按钮 →选定草绘平面和参照平面。 2. 进入草绘窗口，绘制所需旳曲线。 3. 单击工具栏中按钮 ，完毕基准曲线创建。
例7-5： “从方程”创建基准曲线。
1. 单击工具栏中按钮 → 弹出 “曲线选项”菜单 → 选 用命令 “从方程”→ “完毕” → 弹出如图7-20所示对 话框。
例7-5： “从方程”创建基准曲线。
2. 在窗口选用坐标系 → 在弹出旳图7-21菜单中选用“笛 卡尔” → 在弹出旳图7-22记事本窗口输入曲线参数方 程 → 单击菜单“文件” → “保存” → 关闭记事本。
例7-1 创建基准平面。
准备文件位置：随书光盘\准备文件\CH07\7-4.prt
二、基准轴
● 基准轴常用于作为创建基准平面、同轴特征、 轴阵列特征等旳参照。创建新旳基准轴后， 系统会按先后顺序用A_1、A_2等依次自动为 其命名。
(一) 创建基准轴旳环节
1.单击工具栏中按钮 → 弹出如图7-5所示“基准轴” 对 话框。
单元小结
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、基准坐标系（CS﹡） ：
系统默认的基本坐标系：PRT_CSYS_DEF。 创建的坐标系名称：CS+数字。
注：创建出的坐标系的形式：笛卡儿坐标系、 柱坐标、球坐标。
㈠、基准坐标系的用途：
用于数据的输入/输出、计算（如重心）、装配、 定位加工刀具轨迹、定位其他特征等的参照。
上一页
基本步骤：
⑴、选择【插入】→ 【模型基准】→ 【曲线】 或单击 ⑵、在曲线选项菜单管理器中选择【经过点】，点击【完成】
系统弹出： 曲线：经过点 对话框。
上一页 曲线：经过点对话框 下一页 继 续
⑶、在系统打开的曲线：经过点对话框中定义各项内容：
方法：选择对话框中【元素】项点击【定义】。 ①、属性：选择【属性】元素，点击【定义】。
上一页 下一页 继 续
注：基准轴的选项卡说明：
①、【放置】：
参照：用来定义放置新基准轴的参照 。
约束类型：穿过（通过）、法向（垂直）、相切等。
偏移参照：用于基准轴的定位。
当参照约束为法向时，须使用偏移参照确定基准轴位置。
上一页
下一页 继 续
②、【显示】：
包含“调整轮廓”，以调整基准轴长短。 方法：“大小”和“参照”。其中大小除了输入数值 外， 还可用托放句柄的方法调整。
⑶、【属性】：同前。
上一页
下一页 继 续
课堂练习
⑴、三个平面：选择三个平面（模型表面或基准平面），
其交点作为坐标原点。这些平面不必正交，选定第一个 平面的法向作为一个轴的方向，第二个平面的法向定义 另一轴的大致方向，系统使用右手定则确定第三轴。
⑵、两个相交的直线（或轴）：
选取两条直线（或轴线），其交点为坐标原点。 利用直线（或轴线）定义坐标轴方向。
三、基准轴： 四、基准坐标系： 五、基准曲线：
上一页 下一页 继 续
三、基准轴（A﹡） ：
创建的基准轴名称：A+ 数字。
㈠、基准轴线的作用：
基准轴可作为创建基准平面、装配同轴放置项目、径 向和轴向阵列的操作时的参照。
例题1：
作为中心线：
上一页
继 续 下一页
例2.作为同轴特征的参考轴：
当创建同轴线的两个特征时，可将两特征的中心轴对齐， 以保证两特征的中心轴在同一轴线上。
曲线或边及其中的一个端 通过端点，且与曲线或边相切 点
基准点和曲面 上一页 通过基准点，且与曲面垂直 下一页 继 续
课 堂 练 习
⑴、一个直边或轴：基准轴通过直边或轴。 ⑵、两个基准点或顶点：基准轴通过两个基准点或 顶点。 ⑶、两个非平行的基准面或平面：基准轴为两平面 的交线。 ⑷、曲线或边及其中的一个端点：基准轴通过端点， 且与曲线或边相切。 ⑸、基准点和曲面：基准轴通过基准点，且与 曲面垂直。
曲线连接类型 各项含义见书 表2-2。
在系统提示下， 完成点的选取 （基准点、顶点 、曲线端点等）。 点击【完成】。 例题6liti1： 操作演示
上一页
连接类型
下一页 继 续
③、相切：选择【相切】元素，点击【定义】：
系统弹出定义相切菜单管理器：定义基准曲线起始、 终止位置的相切约束。
定义相切中的 各项含义见书 表2-3。
为定义了相切条件的曲线端点设置连续曲率
通过选定点绘制样条曲线 用固定半径的弧和直线构建基准曲线 用不同半径的弧和直线构建基准曲线 定义选取单一的基准点和顶点 定义选取整个的基准点和顶点特征 在曲线上新增点 删除一个选定点 在已所选的亮点中插入一个点
草绘工具 草绘基准曲线
单击此处选 择第二条轴
选择一个平面 和第一个轴（按 下Ctrl键）。
上一页
下一页 继 续
5、根据剖截面创建基准曲线：
12） 在连接类型菜单管理器中选择【方程】选项， 点击【完成】； 2）在弹出的【曲线：从方程】对话框，系统提示选取坐标 系，选取后，系统打开【设置坐标类型】对话框，选取坐标类 型后，系统弹出【记事本】对话框，按要求输入方程，选择文 件中保存，完成创建基准曲线。
下一页 继 续
㈡、基准坐标类型：
1、笛卡儿坐标系：系统用X、Y和Z表示坐标值。 2、柱坐标系：系统用半径、半径与X轴夹角theta( ) 和Z表示坐标值。 3、球坐标系：系统用半径、半径与Z轴夹角theta( ) 和与X轴夹角phi( )表示坐标值。
㈢、创建方法：
1）选择【插入】→【模型基准】→ 【坐标系】或单击 2）选择足够产生坐标系的参照，如平面、点…
基准轴 长短调整
基准轴长 短调整手柄
法向约束
穿过约束
参照 偏移参照
基准轴
基准轴长 短调整手柄
系统弹出曲线类型菜单管理器，用来定义曲线类型。 【自由】：
绘制的曲线 不需要位于曲 面上。
【面租/曲面】 在选定的曲面 上绘制曲线。点 击【完成】 系统提示：
选取曲面来在其上创建曲线
上一页
曲线类型
下一页 继 续
②、曲线点：选择【曲线点】元素，点击【定义】
系统弹出连接类型菜单管理器：用来设置曲线连接各种 类型的参考点。
上一页
下一页 继 续
⑶、点+两个不相交的轴：
点可以使基准点、模型顶点、曲线端点，轴可以是 边线、曲面边线、基准轴线、特征中心线。
⑷、偏距坐标系：
通过由参照坐标系偏移和旋转创建坐标系。
⑸、偏距视图平面：
通过参照坐标系偏移来创建与屏幕正交的坐标系 （Z轴垂直于屏幕并指向用户）选择参照坐标系，单击 “设置Z垂直于屏幕”。
显示修改前 的坐标名称 定义坐标方向 改变坐 标轴方向
选择坐标轴
坐标系：三个平面
基准点
基准轴
基准轴通过基准点，且与曲面垂直。
曲线端点 基准轴
基准轴通过端点，且与曲线或边相切
平面1
基准轴
平面2
基准轴为两平面的交线
基准点 顶点
基准轴
基准轴通过两个基准点或顶点
基准轴
基准轴长 短调整手柄
基准轴通过直边或轴
⑹、一个平面+两个轴：
指定一个平面和两个轴来创建坐标系。 上一页 下一页 继 续
五、基准曲线 ：
㈠、基准曲线用途：
1、定义曲面和其它特征的边线； 2、作为扫描轨迹； 3、定义制造加工刀具切削的路径。
㈡、基准曲线创建方法：
选择【插入】→ 【模型基准】→ 【曲线】 或单击 上一页
下一页 继 续
方法：
系统提示： 上一页 下一页 继 续
结 束
在基准曲线的起点处定义相切约束 在基准曲线的终点处定义相切约束 通过一条曲线/便/轴定义曲线起点或终点的相切约束 通过创建的基准轴定义曲线起点或终点的相切约束 通过选取的一个曲面或平面定义曲线的相切约束 定义选取在曲线起点或终点处与曲线正交的曲面一条边 删除选定参考点处的当前相切约束 定义曲线在该参考点处于参照相切 定义曲线在该参考点处于参照垂直
原点坐标
Z
Z
Z
r r
Y X
X
X=r×Cos( )； Y= r×Sin( )。
Y
X
Y
X=r×Sin( ) ×Cos( )； Y= r×Sin( ) ×Sin( ); Z= r×Cos( )。
上一页
下一页 继 续
方法2：参照：定义除坐标系外的的参照， 确定坐标原点。
例1：参照：原点为参照点。可以是基准点、 曲线端点、模型顶点。
在系统提示下， 完成点的选取。 点击【完成】。
例题6liti1： 操作演示
上一页
定义相切
下一页 继 续
④、扭曲：选择【扭曲】元素，点击【定义】：
系统弹出修改曲线对话框：修改基准曲线形状。
简单演示三个方 向的曲线修正。 注意：移动平面、 滑块的选择和应用。
上一页
修改曲线
下一页 继 续
其它操作： 参照：选取元素，点击【参照】， 可显示元素所用的参照。 预览：点击【预览】，可预览基 准曲线。
例2：参照：选择三个面，其交点为坐标原点。 例3：参照：选取两相交直线（或轴线）。其 交点为坐标原点。 例4：参照：选择一个平面和一条直线（ 轴线）。其交点为坐标原点。
上一页 下一页 继 续
⑵、【定向】：用来确定坐标轴的方向。 方法1：【所选坐标轴】： 当选取坐标系为参照 时，分别输入绕X、Y、Z 轴的旋转角度来确定坐标 轴的方向。 旋转方向满足右手定则。
③、【属性】：同前。
⑵、是在创建带有圆弧的特征期间，系统会自动产 生一个基准轴，但这是必须将配置文件选项： axes-display或show_axes_for_extr_ares设置为yes.
上一页 下一页 继 续
2.建立基准轴的常用组合：
选取的参照组合 一个直边或轴 两个基准点或顶点 两个非平行的基准面或平 面 使用结果 基准轴通过直边或轴 通过两个基准点或顶点 基准轴为两平面的交线
上一页
下一页 继 续
方法2：【参考选取】： 选取直线（轴线）或点 （基准点、顶点、曲线端点 等）来确定X、Y坐标轴方向 ，系统用右手定则确定Z轴 方向。 点击【反向】按钮可改变X、 Y坐标轴方向。
上一页 继 续 下一页
方法3：【设置Z垂直于屏幕】
点击【设置Z垂直于屏幕】 系统自动生成偏距坐标系与参 照坐标系的旋转角度，确定Z 轴方向垂直于屏幕。
上一页
下一页 继 续
上一页
下一页 继 续
3、由文件输入创建基准曲线：
1） 在连接类型菜单管理器中选择【自文件】选项， 点击【完成】； 2)系统提示选定参考坐标系，打开【文件】对话框， 选择相应的路径和文件，完成文件输入绘制基准曲线。
上一页
系统提示：
下一页 继 续
4、根据剖截面创建基准曲线：
1） 在连接类型菜单管理器中选择【使用剖截面】选项， 点击【完成】； 2）在弹出的【名称列表】菜单中选择一个平面剖截面， 这个截面的边界既为创建的基准曲线。
