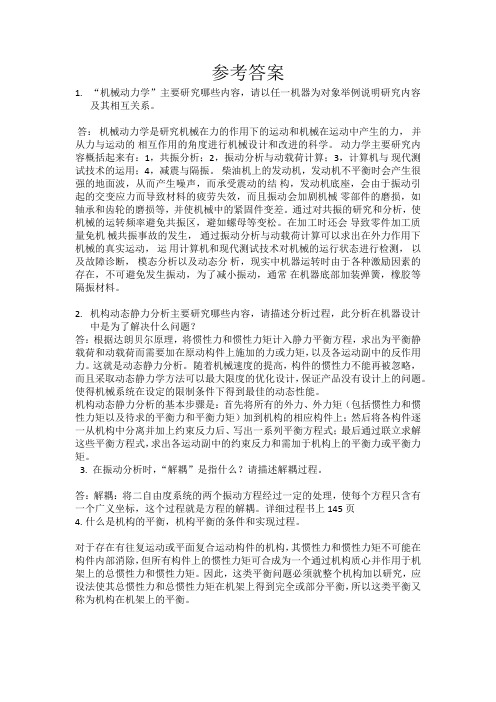

参考答案1.“机械动力学”主要研究哪些内容，请以任一机器为对象举例说明研究内容及其相互关系。
答：机械动力学是研究机械在力的作用下的运动和机械在运动中产生的力，并从力与运动的相互作用的角度进行机械设计和改进的科学。
动力学主要研究内容概括起来有：1，共振分析；2，振动分析与动载荷计算；3，计算机与现代测试技术的运用；4，减震与隔振。
柴油机上的发动机，发动机不平衡时会产生很强的地面波，从而产生噪声，而承受震动的结构，发动机底座，会由于振动引起的交变应力而导致材料的疲劳失效，而且振动会加剧机械零部件的磨损，如轴承和齿轮的磨损等，并使机械中的紧固件变差。
通过对共振的研究和分析，使机械的运转频率避免共振区，避如螺母等变松。
在加工时还会导致零件加工质量免机械共振事故的发生，通过振动分析与动载荷计算可以求出在外力作用下机械的真实运动，运用计算机和现代测试技术对机械的运行状态进行检测，以及故障诊断，模态分析以及动态分析，现实中机器运转时由于各种激励因素的存在，不可避免发生振动，为了减小振动，通常在机器底部加装弹簧，橡胶等隔振材料。
2.机构动态静力分析主要研究哪些内容，请描述分析过程，此分析在机器设计中是为了解决什么问题？答：根据达朗贝尔原理，将惯性力和惯性力矩计入静力平衡方程，求出为平衡静载荷和动载荷而需要加在原动构件上施加的力或力矩，以及各运动副中的反作用力。
这就是动态静力分析。
随着机械速度的提高，构件的惯性力不能再被忽略，而且采取动态静力学方法可以最大限度的优化设计，保证产品没有设计上的问题。
使得机械系统在设定的限制条件下得到最佳的动态性能。
机构动态静力分析的基本步骤是：首先将所有的外力、外力矩（包括惯性力和惯性力矩以及待求的平衡力和平衡力矩）加到机构的相应构件上；然后将各构件逐一从机构中分离并加上约束反力后、写出一系列平衡方程式；最后通过联立求解这些平衡方程式，求出各运动副中的约束反力和需加于机构上的平衡力或平衡力矩。
