N a2 SO4溶液激光拉曼／激光诱导击穿光谱联合探测
激光诱导击穿光谱及其应用研究进展钢铁研究总院测试所贾云海激光
激光诱导击穿光谱及其应用研究进展钢铁研究总院测试所贾云海激光诱导击穿光谱原理激光诱导击穿光谱法（Laser Induced Breakdown Spectroscopy 或Laser Induced Plasma Spectroscopy）简称为LIBS或LIPS，由美国 Los Alamos 国家实验室的 David Cremers 研究小组1962年提出和实现。
该技术是目前国际非常流行，极具价值，非常有前景的分析工具激光经透镜聚焦在样品表面，当激光脉冲的能量密度大于击穿门槛能量时，就会在局部产生等离子体，称作激光诱导等离子体。
用光谱仪直接收集样品表等离子体产生的发射谱线信号，根据发射光谱的强度进行定量分析。
激光诱导等离子体发射谱线的形成过程（a）多光子电离形成等离子体(b) 轫致辐射及电子自由跃迁形成的宽带发射，主要为等离子体中各元素的电离线形成的连续背景谱线，该过程需几百纳秒。
(c)能级跃迁形成的谱线发射，谱线强度与元素浓度成正比。
该过程通常持续几微秒，是进行元素定量分析的重要环节激光诱导击穿光谱技术的优势⏹分析简便、快速，无须烦琐的样品前处理过程；⏹对样品尺寸、形状及物理性质要求不严格，可分析不规则样品；可分析导体、非导体材料，以及难熔材料；可测定固态样品，还可以测定液态、气态样品；⏹LIBS具有高灵敏度与高空间分辨率，可进行原位微区分析；⏹可进行样品痕量分析，现场分析以及高温、恶劣环境下的远程分析激光诱导击穿光谱在环境领域中的应用激光感生击穿光谱的应用研究进行得最早、最深入的是环境领域，libs主要用于探测水、土、空气中重金属，监控水、土、空气的污染状况。
以土壤分析为例：☐传统的化学检测方法需要在实验室里进行并耗费大量的时间用来进行制备、溶解、离子交换等工序☐Libs可实现实时快速分析土壤中的Cr、Cu、Fe、Mn、Ni、Pb和Zn等7种重金属元素，与用ICP-AES的测量方法比较,误差都不超过6%激光诱导击穿光谱在冶金领域中的应用激光诱导击穿光谱可应用于炼钢工艺流程中各个环节：1 高炉炉气分析2 炉渣分析3 液钢分析4 钢材缺陷分析5 成品钢材料筛选激光诱导击穿光谱在冶金领域中的应用 - 炉气分析不影响冶金工艺流程的情况下，通过对炉气的探测监控冶炼过程中的传热传质过程高炉炉顶条件:⏹平均温度；180℃⏹气体流速；10～20m/s⏹平均气压：2.3 bar.氮气作为一种吹扫气体，炉顶气体中氮氩比室检测取样系统故障的标志，而且对于计算铁水冶炼过程中的物质平衡也非常重要，采用双脉冲技术，可实现对氮气的探测。
激光诱导击穿光谱技术用于生化危险品检测
激光诱导击穿光谱技术用于生化危险品检测
陈君玺;段忆翔
【期刊名称】《现代科学仪器》
【年(卷),期】2018(000)001
【摘要】当今世界反恐形势日益严峻,人们对于检测各种生化危险品的仪器装置的需求也愈发明显.怎样能做到实时、准确而又快速地检测生化危险品已然成为现阶段人们亟待解决的问题.激光诱导击穿光谱技术(LIBS)在爆炸物检测和生物战剂检测领域的应用有着十足的潜力和较大的优势,而LIBS与拉曼光谱结合联用技术(LIBS-Raman)更是实现了待测物质的信息互补,拓宽了生化危险物检测领域的范围.
【总页数】7页(P23-29)
【作者】陈君玺;段忆翔
【作者单位】四川大学化学工程学院四川成都 610065;四川大学化学工程学院四川成都 610065
【正文语种】中文
【中图分类】TN249
【相关文献】
1.高分辨激光诱导击穿光谱技术用于碳质页岩光谱特征分析 [J], 郭红丽;林庆宇;王帅;许涛;郭广盟;田地;段忆翔
2.激光诱导击穿光谱技术应用于煤质分析的研究综述 [J], 郑建平;陆继东;姚顺春;陈世和;张曦
3.激光诱导击穿光谱技术用于抹茶和绿茶粉的快速鉴别 [J], 於筱岚;彭继宇;刘飞;
何勇
4.激光诱导击穿光谱技术在爆炸物检测中的应用 [J], 李朝阳;安宁;潘从元
5.激光诱导击穿光谱技术用于大气气溶胶中Cr元素的检测 [J], 郭旺林;邱荣;王昶沣;王慧丽;叶成;吕罗庚
因版权原因，仅展示原文概要，查看原文内容请购买。
激光诱导击穿光谱和拉曼光谱
激光诱导击穿光谱和拉曼光谱
激光诱导击穿光谱（Laser-induced breakdown spectroscopy，LIBS）和拉曼光谱（Raman spectroscopy）是两种常用的光谱
分析技术。
它们通常用于材料分析和表征，具有不同的原理和应用领域。
激光诱导击穿光谱通过激光脉冲瞬时加热样品，使其达到等离子体状态，进而产生特征性光谱。
这种光谱可以提供有关样品中元素的信息，包括元素的种类、浓度和分布等。
激光诱导击穿光谱广泛应用于矿业、环境科学、材料科学和地质学等领域，特别适用于对金属、岩石、土壤和废物等样品进行快速分析。
拉曼光谱则是利用激光与样品之间的物理相互作用，观察样品散射光的频移，从而得到样品的分子结构、化学成分和结构变化等信息。
拉曼光谱具有非破坏性、非接触性和高灵敏度的特点，可以检测有机化合物、无机晶体、生物分子等不同类型的样品。
它在材料分析、生物医学研究、药物研发和环境监测等领域得到广泛应用。
总体而言，激光诱导击穿光谱和拉曼光谱是两种重要的光谱分析技术，可以应用于不同的样品类型和研究领域，从而为科学研究和实际应用提供了有力的工具。
药物分析中的激光诱导击穿光谱技术
药物分析中的激光诱导击穿光谱技术激光诱导击穿光谱技术（Laser Induced Breakdown Spectroscopy, LIBS）是一种基于激光诱导击穿效应的光谱分析方法。
它通过激光脉冲对样品进行瞬时加热，使其产生等离子体，并通过等离子体发射光谱对样品进行分析。
在药物分析领域，激光诱导击穿光谱技术已经得到广泛应用，并取得了显著的成果。
一、激光诱导击穿光谱技术的原理及特点激光诱导击穿光谱技术利用激光脉冲对样品进行高能量的瞬时激发，从而使样品产生等离子体。
在等离子体的形成和衰减过程中，样品中的元素会产生特定的光谱。
通过分析这些光谱，可以确定样品中元素的种类和含量。
激光诱导击穿光谱技术具有以下几个特点：1. 非接触性：激光脉冲与样品的作用是瞬时的，不需要接触样品表面，避免了样品污染和损伤。
2. 快速性：激光诱导击穿光谱技术可以在极短的时间内完成样品分析，实时性强，适用于高通量分析。
3. 多元素分析：由于激光诱导击穿光谱技术可以同时检测多个元素的光谱，因此在多元素组分分析中具有明显的优势。
4. 无需预处理：相比于传统的分析方法，激光诱导击穿光谱技术不需要对样品进行显著的预处理，简化了分析过程。
二、药物分析中激光诱导击穿光谱技术的应用1. 药物成分分析激光诱导击穿光谱技术可以用于药物成分的快速分析与检测。
通过对药物样品进行激光照射，可以得到药物中各个成分的光谱信息，从而确定药物的组分和含量。
这对于药物生产过程的质量控制和药品的合成工艺改进具有重要意义。
2. 药物杂质检测在药物的生产和质量控制过程中，杂质的检测是至关重要的。
传统的杂质检测方法通常需要样品的处理和分离步骤，不仅费时费力，而且易产生误差。
而激光诱导击穿光谱技术可以直接对药物样品进行分析，无需样品处理，大大提高了检测的速度和准确性。
3. 药物真伪鉴别药物的真伪鉴别一直是药品监管部门和消费者关注的问题。
通过激光诱导击穿光谱技术可以对药物的光谱信息进行分析，从而判断药物是否为正品。

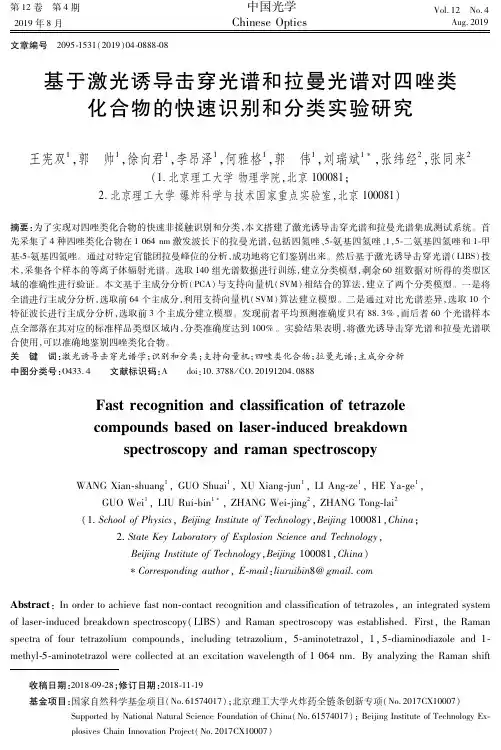

基于激光诱导击穿光谱和拉曼光谱对四唑类化合物的快速识别和分类实验研究
Ｆａｓｔｒｅｃｏｇｎｉｔｉｏｎａｎｄｃｌａｓｓｉｆｉｃａｔｉｏｎｏｆｔｅｔｒａｚｏｌｅ ｃｏｍｐｏｕｎｄｓｂａｓｅｄｏｎｌａｓｅｒｉｎｄｕｃｅｄｂｒｅａｋｄｏｗｎ
ｓｐｅｃｔｒｏｓｃｏｐｙａｎｄｒａｍａｎｓｐｅｃｔｒｏｓｃｏｐｙ
ＷＡＮＧＸｉａｎｓｈｕａｎｇ１，ＧＵＯＳｈｕａｉ１，ＸＵＸｉａｎｇｊｕｎ１，ＬＩＡｎｇｚｅ１，ＨＥＹａｇｅ１， ＧＵＯＷｅｉ１，ＬＩＵＲｕｉｂｉｎ１ ，ＺＨＡＮＧＷｅｉｊｉｎｇ２，ＺＨＡＮＧＴｏｎｇｌａｉ２
２ 实验部分
２．１ 实验装置 ＬＩＢＳＲａｍａｎ集成测试系统如图 １所示，样品
８９０
中国光学
第 １２卷
图 １ ＬＩＢＳＲａｍａｎ集成测试系统 Ｆｉｇ．１ Ｓｃｈｅｍａｔｉｃｄｉａｇｒａｍ ｏｆｉｎｔｅｇｒａｔｅｄＬＩＢＳＲａｍａｎ
ｓｙｓｔｅｍ
放置 在 三 维 电 动 样 品 台 上。 Ｒａｍａｎ测 试 采 用 １０６４ｎｍ单纵 模 连 续 激 光 器，最 大 输 出 功 率 为 ５００ｍＷ。激光通过反射棱镜打到样品表面，散射 光通过两个银镜和一个焦距为 １５０ｍｍ的透镜耦 合进光栅光谱仪（ｉＨＲ５５０，光栅刻痕为 １２００线 ／ ｍｍ），１０６４ｎｍ 陷 波 滤 光 片 位 于 两 个 反 射 镜 之 间，滤掉激发光。ＬＩＢＳ测试光源 为 主 动 调 Ｑ的 Ｎｄ∶ＹＡＧ（ＱｕａｎｔｅｌＵｌｔｒａ，Ｆｒｅｎｃｈ）固体激光器，波长
激光诱导击穿光谱(LIBS)结合字典学习对气溶胶光谱数据筛选方法的研究
激光诱导击穿光谱(LIBS)结合字典学习对气溶胶光谱数据筛选方法的研究李雨亭;韦中;陈靖;陈文杰;袁茼珊;王启璇;蒋焱;丁宇【期刊名称】《中国无机分析化学》【年(卷),期】2024(14)2【摘要】气溶胶是大气中的重要组分,对气候、生态环境等均有重要的影响。
激光诱导击穿光谱(LIBS)在用于气溶胶检测时,由于气溶胶的离散分布,导致采集到大量无效光谱。
通过制备7种不同浓度的NaCl气溶胶样品,选取NaCl溶液(10%)的5000条光谱数据进行分类,其中70%作为训练集,30%作为测试集,建立一种结合字典学习对有效光谱数据进行筛选的方法——K-SVD-SVM。
当字典基向量数设置为3时,模型分类性能最优,准确率(Accuracy)、精确率(Precision)、召回率(Recall)、精确率和召回率的调和平均(F1)分别达到96%、95%、95%、0.95。
此外,采用K-SVD-SVM方法对7种不同浓度的气溶胶样品进行筛选后,输入结合遗传算法的极限学习机(GA-ELM)模型开展定量分析,同时将未筛选的原始光谱数据输入定量模型进行对比。
未筛选的原始数据测试集RMSE和R^(2)分别是0.0303和0.8726,筛选光谱后,分别提升至0.0187和0.9809。
结果表明,K-SVD-SVM方法有着较好的分类性能,且采用此方法筛选出的有效数据可以为气溶胶中元素定量分析提供数据支撑。
【总页数】7页(P176-182)【作者】李雨亭;韦中;陈靖;陈文杰;袁茼珊;王启璇;蒋焱;丁宇【作者单位】南京信息工程大学江苏省大数据分析技术重点实验室;南京信息工程大学江苏省大气环境与装备技术协同创新中心;南京信息工程大学江苏省气象能源利用与控制工程技术研究中心【正文语种】中文【中图分类】O657.319;O433.4【相关文献】1.激光诱导击穿光谱的自组织特征映射结合相关判别对天然地质样品分类方法研究2.氧化锆纳米薄膜的激光诱导击穿光谱（LIBS）分析技术研究3.激光诱导击穿光谱结合极限学习机的矿物识别分析研究4.激光诱导击穿光谱(LIBS)结合机器学习算法快速测定石油焦中微量元素5.基于黑体辐射提高自由定标激光诱导击穿光谱(CF-LIBS)定量精度的方法因版权原因，仅展示原文概要，查看原文内容请购买。
药物分析中的激光诱导击穿光谱法
药物分析中的激光诱导击穿光谱法激光诱导击穿光谱法（Laser Induced Breakdown Spectroscopy, LIBS）是一种在药物分析领域被广泛应用的技术。
它通过激光诱导药物样品产生等离子体，在等离子体形成和衰减的过程中，测量样品中的元素光谱特性，从而实现对药物组分的快速、非破坏性分析。
本文将介绍激光诱导击穿光谱法在药物分析中的原理、应用以及展望。
一、激光诱导击穿光谱法原理激光诱导击穿光谱法利用激光脉冲对药物样品进行瞬时激发，使样品产生等离子体。
当激光脉冲能量足够大时，样品表面的分子、原子等被激发离解为等离子体。
等离子体产生的同时，快速冷却、膨胀，形成一个微小的烟云。
在等离子体形成和衰减的过程中，药物样品中的各种元素会产生不同波长的光谱发射，这些光谱可以通过光谱仪进行测量和分析。
二、激光诱导击穿光谱法应用1. 药物质量控制激光诱导击穿光谱法可用于药物质量控制。
通过测量药物样品中的元素含量，可以准确评估药物的成分和纯度。
这对于保证药物质量的一致性和可靠性非常重要。
2. 药物疗效评估利用激光诱导击穿光谱法可以对药物的疗效进行评估。
不同药物成分对元素含量的影响是不同的，通过分析药物样品中的元素光谱，可以了解药物的成分及其与疗效的关系，为临床治疗提供科学依据。
3. 药物安全监测激光诱导击穿光谱法还可以用于药物的安全监测。
药物中可能存在着一些有害元素或杂质，这些有害成分可能对人体健康产生负面影响。
通过激光诱导击穿光谱法对药物样品进行分析，可以及时检测到其中的有害成分，保障人们用药的安全性。
三、激光诱导击穿光谱法展望激光诱导击穿光谱法在药物分析中具有广阔的应用前景。
随着技术的不断发展和突破，激光诱导击穿光谱法的分析速度将会更快，分析结果将更加准确可靠。
同时，该技术也可以与其他分析方法进行结合，如质谱法、红外光谱法等，以提供更全面、多维度的信息。
总结激光诱导击穿光谱法作为一种非破坏性、快速、高灵敏度的药物分析技术，为药物质量控制、疗效评估和安全监测提供了一种有效的手段。
激光诱导击穿光谱与拉曼光谱技术在危险物检测中的研究进展
使用的炸药和爆炸装 置 中占很大 比例 的是 自杀式人体 和汽车
炸 弹 以及 自制 的 临 时 炸 药 。因 此 ，迫 切 需 要 发 展 对 炸 药 ，特
等方 面不 能完全保证人员 与设 备的安全 ，难 以满足现代 反恐
Ｌ Ｉ Ｂ Ｓ ） 和拉曼 （ Ｒａ ｍａ ｎ ） 光谱 技术 是两种 最有 发展 潜力 和应 用 前 景的探测技术［ ４ ３ 。 本文对 Ｌ Ｉ Ｂ Ｓ技 术 、Ｒａ ｍａ ｎ技 术 以及 Ｌ Ｉ Ｂ Ｓ － Ｒａ ｍａ ｎ联 合
除反恐外 ， 危 险物 的检 测在公共安全 方面也 具有重 大意
收 稿 日期 ： ２ ０ １ ６ — ０ ８ — ０ ４ 。修 订 日期 ：２ ０ １ ６ — １ ２ — ０ ８
探 测技术在危 险物检 测 中的应用情况进 行综述 。 介 绍技 术发
展 的现状 ， 并分 析每种方法 的优 缺点 。
１ Ｌ Ｉ Ｂ Ｓ 技术在 危险物检测 方面 的应用
Ｌ Ｉ Ｂ Ｓ技术 是通过高 能激 光诱 导物 质产 生等 离 子体 发光
应用 的需要 。 美 国军方 Ｅ ｄ ｇ ｅ ｗ ｏ ｏ ｄ化 生 中 心 在 一 份 报 告 中 指 出： “ 目前 ， 还 没有 一种 探 测器 可 以在 安 全距 离 上 （ 至少 ５ Ｏ
别是痕量炸药 的快 速 、 灵敏 检测手段 。 此 外 ，１ ９ ９ ５年东京 地 铁沙林毒气袭击 案 ，以及 ２ ０ ０ １年 发生 在美 国 的炭疽 杆菌 邮
义 。以 ２ ０ １ ５ 年天津港 ８ ． １ ２ 特别 重大 火灾 爆炸 为例 。事故 现
场存储有危 险化学品 ６大类 ４ ｏ余 种 ，物质 种类 多 、数量 大 、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
N a2 SO4溶液激光拉曼／激光诱导击穿光谱联合探测郭金家;卢渊;刘春昊;郑荣儿【摘要】光谱技术应用于海底极端环境下多参数、多相态、无接触探测已成为深海化学传感器发展的一个重要方向，尤其是水下激光拉曼光谱技术和水下激光诱导击穿光谱技术正成为目前研究开发的热点。
该工作旨在探索一项水下激光诱导击穿光谱与激光拉曼光谱（L IBS‐L RS ）联合探测技术，以实现 L IBS和拉曼两种检测技术在检测系统上的整合，在信息获取上的互补。
在实验室搭建了一套L IBS‐LRS联合探测装置，该装置对于拉曼和LIBS采用同样的激发光源、光谱仪和探测器，前置光路分为两部分：拉曼光路和 LIBS光路，分别收集Na2 SO4溶液的拉曼信号和LIBS信号。
前置光路收集的拉曼和LIBS信号由Y型光纤导入光谱仪，分别在面阵CCD不同区域进行探测。
利用该装置对配置的Na2 SO4溶液进行探测，同时获得了Na元素的LIBS信号和SO2-4拉曼信号。
另外，随着激光能量的提高，在532 nm脉冲激光能量超过3.6 mJ时，在拉曼光路同时获得了Na元素的LIBS 信号和SO2-4拉曼信号，这样采用同一光路即可实现两种光谱技术的联合，然而实验发现，随着激光能量的增加，激光在溶液中击穿产生的轫致辐射造成了光谱探测基线整体的抬升，对拉曼光谱弱信号的探测是不利的。
实验结果初步证明了在拉曼和L IBS在水下联合探测的可行性。
%Spectroscopic sensor is becoming an important issue for the deep‐sea exploration due to the advantages of multi‐specie , multi‐phases and stand‐of f detection .Different approach have been developing in recent years based on LIBS (Laser Induced Breakdown Spectroscopy ) and Raman spectroscopy since Raman‐LIBS are complementary techniques with the similar components and the capability of molecular and elementary analysis .In this work ,we built a LIBS‐Ramansystem and detected Na2 SO4 in aqueous solution to evaluate the potential ocean application .With the same laser ,spectrometer and detector ,a hybrid of Raman and LIBS system was developed to realize the detection of anions and cations in the seawater .The optics was composed by two parts:Raman channel and LIBS channel ,and the signal was collected by a Y type optical fiber bundle .The signal from two channels was separated by imaging on different arrays of the CCD detector .The Raman spectra of SO2 -4 and LIBS spectra of Na was successfully detected simultaneously when the pulse energy was above 3 .6 mJ .However ,due to the strong bremsstrahlung radiation of LIBS ,the signal to noise ratio of Raman was significantly decreased as the laser energy increasing .The results mani‐fested the great potential of Raman‐LIBS combination for the underwater detection .【期刊名称】《光谱学与光谱分析》【年(卷),期】2016(036)001【总页数】3页(P259-261)【关键词】激光拉曼光谱;激光诱导击穿光谱;水下;联合探测【作者】郭金家;卢渊;刘春昊;郑荣儿【作者单位】中国海洋大学信息科学与工程学院，山东青岛 266100;中国海洋大学信息科学与工程学院，山东青岛 266100;中国海洋大学信息科学与工程学院，山东青岛 266100;中国海洋大学信息科学与工程学院，山东青岛 266100【正文语种】中文【中图分类】O433.4水下原位探测技术对于深海研究、尤其是极端海洋环境的研究具有特别重要的作用，对于像热液流体、深海冷泉等极端环境的样品来讲，取样和减压过程往往会导致其化学特性的改变，难以保证分析数据的准确性和真实性[1]。
目前在深海极端环境原位探测中应用的化学传感器[2-4]大多需要接触式或者进样测量，而光谱技术具有多参数、多相态、无接触探测的技术特点，在近年深海原位探测技术中引起关注并获得快速发展，激光拉曼光谱技术(laser Raman spectroscopy, LRS)和激光诱导击穿光谱技术(laser induced breakdown spectroscopy, LIBS)则是其中的代表。
在拉曼光谱深海原位探测方面，美国Monterey Bay Aquarium Research Institute研制的深海激光拉曼光谱系统DORISS，已经过多次深海实验[5-6]。
中国海洋大学成功研制了深海自容式原位激光拉曼光谱系统实验样机，最大工作水深4 016 m。
在LIBS深海探测技术方面，美国Woods Hole 海洋研究所成功模拟了深海环境压力(约300 atm)对热液金属离子的LIBS信号的影响，研究了海洋压力下各种激发和探测参数对LIBS信号的影响[7]。
2012年日本京都大学报道了世界上首台深海LIBS原理样机，该样机搭载JAMSTEC水下潜器(Hyper-Dolphin)在水下200 m进行了初步现场实验验证。
拉曼技术可用于具有拉曼活性的水下阴离子和有机分子探测，LIBS技术可对水中的金属阳离子和金属元素进行分析，由于其两者探测对象互补，探测所需要的器件类似，因此如果能够将两者有机结合起来，将可同时获得更多、更全的水中化学成分信息。
目前LIBS-LRS联合光谱探测成功的先例大部分集中于太空探测领域，美国夏威夷大学为太空着陆器(Lander)设计建立的LIBS-LRS联合光谱探测系统，成功实现了远程拉曼光谱和LIBS光谱探测[8]。
欧空局在火星计划探测器中也设计了一套LIBS-LRS联合光谱探测系统[9]。
面向海洋应用的水下LIBS-LRS联合探测技术的实验研究报道较少，本研究利用同一套实验装置，同时获得拉曼信号和Na元素的LIBS信号，初步证明了LIBS-LRS 水下联合探测的可行性。
LIBS-LRS联合探测实验系统如图1所示，激光器为Quantel灯泵调Q Nd∶YAG 脉冲激光器，激光脉宽10 ns，重复频率10 Hz，激光器同时输出1 064和532 nm波长激光，经532 nm全反镜后分为两束，532 nm激光经二向色镜和透镜入射到样品，该路作为后向散射同时采集拉曼和激光诱导击穿信号；1 064 nm激光用于激光诱导击穿，从样品池侧面入射，光谱信号从样品池上方收集耦合进入光纤，收集光纤采用Y型结构，同时采集两路光谱信号，光谱信号经光纤进入ActonSP500光谱仪，光栅刻痕为1 200 G·mm-1，探测器为1 340×400背照式面阵CCD。
在探测过程中，为防止LIBS击穿对拉曼信号的影响，LIBS聚焦点和拉曼光谱的聚焦点有一定距离。
另外，Y型光纤收集到的拉曼和LIBS信号分别照射到面阵CCD 不同区域，如图2所示。
采用上述实验装置，对于Na2SO4溶液，可以同时获得Na元素的LIBS信号和拉曼信号，如图3所示，图3(a)为CCD上部探测到的Na元素的LIBS信号，图3(b)为CCD下部探测到的拉曼信号。
对于拉曼探测，由于采用532 nm脉冲光作为激发光源，同样存在击穿的可能，图3(b)是在低能量情况下对拉曼光谱进行激发，当增大能量时，在拉曼探测通道就很明显的探测到击穿产生的LIBS信号。
如图4所示，单脉冲能量为3.0 mJ时，没有明显LIBS信号；单脉冲能量为3.6 mJ时，产生LIBS击穿，探测到Na元素的LIBS信号，击穿产生的轫致辐射导致整体背景增强；单脉冲能量进一步增强到4.8 mJ，Na元素的LIBS信号非常明显，整体背景明显增大并出现起伏和干扰谱线。
在改变能量过程中，对于拉曼信号，受能量变化影响不大，随能量增加略有增强，而对于诱导击穿信号，受激光能量影响较大。
图3和图4的结果证明了在拉曼和LIBS在水下联合探测的可行性，但是和Na+均是海水中含量丰富的离子拉曼信号和Na+诱导击穿光谱信号又属于比较容易获得的信号，为保证拉曼探测通道不受LIBS击穿影响，采用低能量进行激发，这样拉曼信号信噪比就比较低，而拉曼光谱本身又比较弱，这样的工作方式不利于在实际工作过程中的拉曼探测。
因此在LIBS-LRS联合探测时，如果采用双波长脉冲激光器作为激发光源，就要考虑能量增强LIBS击穿对拉曼的影响。
本实验拉曼和LIBS探测采用的光谱范围都是560～600 nm，对于实际探测，拉曼光谱范围为0～4 000 cm-1，如果采用532 nm激发，范围为532～676 nm；LIBS光谱范围则要大得多，一般来说需要250～800 nm，同时LIBS探测又要具有比较高的分辨率(<0.5 nm)，为满足这样的要求，国际上通常采用中阶梯光栅光谱仪或者多通道光纤光谱仪，这两类光谱仪虽然在光谱范围和光谱分辨率上同时满足拉曼和LIBS探测需求，但是灵敏度不适合于拉曼光谱探测，因此要实现真正的拉曼和LIBS联合，合适的光谱仪也是其中的关键。
此外，对激光诱导击穿光谱来说，探测器一般选用ICCD，但根据前期研究结果来看，采用具有快速延时功能的CCD或许也是一个比较好的选择，CCD与ICCD相比具有更高的量子效率和更低的噪声，更有利于拉曼光谱测量。
