塑胶模具加工方法及工艺
塑胶加工工艺
塑胶加工工艺
塑胶加工工艺指的是将塑胶原料通过加热熔化后注射、吹塑、挤塑等方式加工成所需的形状和产品的过程。
常见的塑胶加工工艺包括：
1. 注塑成型：将熔融的塑胶注入模具中，通过冷却固化后得到成型的产品。
注塑成型广泛应用于电子、家电、汽车等行业。
2. 吹塑成型：将加热融化的塑胶通过气压吹塑成型。
此工艺适用于生产中空容器，如塑料瓶、塑料桶等。
3. 挤塑成型：将塑胶颗粒或熔融的塑胶料挤出成型。
这种工艺适用于生产长条状或异形的产品，如塑料管道、塑料板材等。
4. 压制成型：将熔融的塑胶料注入压制机中，经过热压成型得到所需产品，常用于生产硬质塑料制品。
5. 旋转成型：塑胶原料在模具内通过旋转方式均匀覆盖在模具内壁，经过加热固化后得到中空球体产品，如塑料球、婴儿座椅等。
6. 真空成型：将加热塑胶片条材吸附在模具表面，通过真空吸气将塑胶件变形成型。
以上仅列举了常见的塑胶加工工艺，不同工艺的选择取决于产品的形状、尺寸和要求等因素。

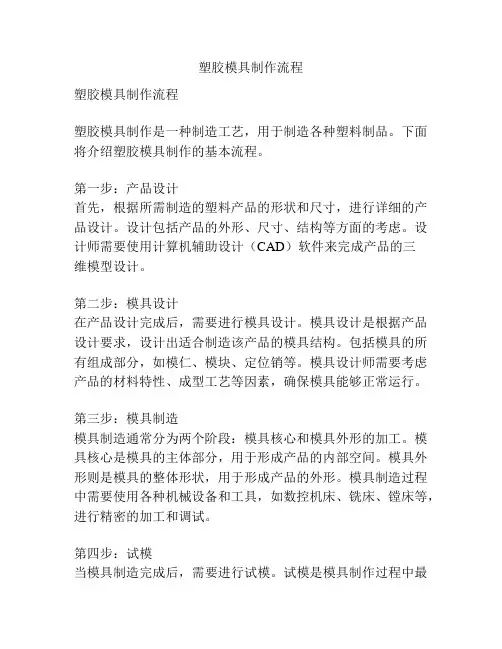

塑胶模具制作流程
塑胶模具制作流程塑胶模具制作流程塑胶模具制作是一种制造工艺，用于制造各种塑料制品。
下面将介绍塑胶模具制作的基本流程。
第一步：产品设计首先，根据所需制造的塑料产品的形状和尺寸，进行详细的产品设计。
设计包括产品的外形、尺寸、结构等方面的考虑。
设计师需要使用计算机辅助设计（CAD）软件来完成产品的三维模型设计。
第二步：模具设计在产品设计完成后，需要进行模具设计。
模具设计是根据产品设计要求，设计出适合制造该产品的模具结构。
包括模具的所有组成部分，如模仁、模块、定位销等。
模具设计师需要考虑产品的材料特性、成型工艺等因素，确保模具能够正常运行。
第三步：模具制造模具制造通常分为两个阶段：模具核心和模具外形的加工。
模具核心是模具的主体部分，用于形成产品的内部空间。
模具外形则是模具的整体形状，用于形成产品的外形。
模具制造过程中需要使用各种机械设备和工具，如数控机床、铣床、镗床等，进行精密的加工和调试。
第四步：试模当模具制造完成后，需要进行试模。
试模是模具制作过程中最重要的环节之一，目的是检验模具的性能和质量。
通过注塑机将熔融塑料注入模具中，成型出产品。
在试模过程中，需要不断调整模具的温度、压力等参数，以获得最佳的成型效果。
第五步：调试和批量生产在试模完成后，需要对模具进行调试和优化。
通过不断调整模具的参数和工艺，使得模具能够稳定、高效地生产产品。
一旦模具调试完成，就可以进行批量生产了。
在批量生产过程中，需要根据产品的要求和市场需求，合理安排生产计划和生产线的配置。
第六步：模具维护和修理模具在使用过程中会不可避免地出现磨损和故障。
定期进行模具的维护和修理是非常重要的。
模具维护包括模具的清洁、润滑、保养等方面，以延长模具的使用寿命。
对于损坏的模具，需要及时进行修理和更换损坏的部件。
以上就是塑胶模具制作的基本流程。
通过合理的设计、精密的制造和精细的调试，可以制造出高质量的塑料制品。
塑胶模具制作是一项复杂的工艺，需要专业的技术和精湛的工艺技术。
注塑模具制造流程及基本加工工艺
2.報價圖的繪制及訂料 a,报价图是模具的最初设计方案，也为模具订料提供参 考说明。报价图是在原来排模的基础上，对模具模胚及 其结构和模肉料大小作的一个相对详细的标识。
行位开槽 边钉 (导柱)
图4.2.1
b,订料是在报价图的基础上，绘制模坯简图，填写订料 单。
图4.2.5(模坯简图)
订料需注意要根据模具的各种要求，要适当选择各种模 具材料。
a,胶件排位 在3D设计阶段，此时排位根据设计开始的2D排位做更 深入的设计。 b,分模 选择正确的分型面，考虑封胶距离，构建基准平面，平 衡侧向压力，平坦唧嘴碰面，细小孔的碰插穿处理，避 免产生尖钢，综合考虑产品外观等等需考虑好。 c,模具强度的校核与提高 为满足模具能够正常工作，不仅要校核模具的整体性强 度，也要校核模具局部结构的强度。 针对具体机构作某些改进，提高局部强度：
3.钳工装配 钳工在模具的制作过程中起着相当重要的作用，工作需 贯穿整个模具的制造流程。钳工的工作，fit模组装， 车铣磨钻样样精通。 4.省模、抛光 省模、抛光是模具在CNC、EDM、钳工加工后，模具组装 前对模具利用砂纸，油石，钻石膏等工具材料对模具零 件的加工。
四、模具检验及试模
1.模具的检验 fit模和装配的过程其实算是模具的检验过程，在fit模装配中， 可检查红丹是否到位，顶针司筒是否顺畅，模具有没有做错 干涉等。 2.试模 模具制造完成后，为了检测模具的情况和胶件结构是否做好， 需上注射机进行试模。通过试模可以了解模具在啤作过程中 出现的情况以及胶件结构是否做好等。 有关试模的要求及胶件缺陷的改善可以参考其他资料。
4.模具具體結構方案 兩板模，三板模。模具結構是否可靠，是否滿足塑料制 件的工藝技術（如幾何形狀、表明光潔度和尺寸精度等） 和生產經濟要求（制件成本低，生產效率高，模具能連 續工作，使用壽命長，節省勞動力等）。
注塑模具加工工艺及流程
注塑模具加工流程开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料；开框：前模模框、后模模框；注塑模具加工厂; 开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：注塑模具精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、注塑模具加工厂配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模具成本分析运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧注塑潍坊淬火、行位表面氮化；修模刻字。
模具设计知识一、设计依据尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。
根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严地塑胶制品，如照相机。
天津注塑脱模斜度是否合理。
脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁厚尺寸地精度；是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。
二、设计程序对塑料制品图及实体（实样）地分析和消化：A、制品注塑技术地几何形状；&中国注塑nbsp; &n注塑工bsp;B、尺寸、公差及设计基准；&中国注塑网nbsp; &n苏州注塑公司bsp;C、技术要求；&注塑模具成本分析nbsp;D、塑料名称、牌号&nbs参观注塑车间p;注塑上下料机器人E、表面要求型腔数量和型腔排列：A、制品重量与注射机地注射量；B、制品地投影面积与注射机地锁模力；C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距）D、制品精度、颜色；增强pa9t 注塑温度; 宝源注塑机械E、制品有无侧轴芯及其处理方法；F、制品地生产批量；&nb什么是注塑sp; &nbs中国注塑人才网p;G、经济效益（每模地生产值）型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs块）机构地设计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。
塑胶工艺流程
塑胶工艺流程塑胶制品在我们的日常生活中随处可见，从玩具到家具，从电子产品外壳到汽车零部件，塑胶制品无处不在。
塑胶工艺是一种将塑料原料通过一系列加工工艺制成成品的技术，其流程包括原料准备、塑料成型、加工和装配等环节。
本文将详细介绍塑胶工艺的流程及每个环节的工艺步骤。
一、原料准备。
塑胶制品的原料主要是塑料颗粒，根据不同的产品要求和工艺流程，选择不同种类的塑料颗粒。
在原料准备环节，首先要将塑料颗粒进行干燥处理，去除其中的水分，以免影响成型质量。
然后将干燥后的塑料颗粒按照配方比例混合均匀，以确保成品的质量和性能。
二、塑料成型。
塑料成型是将塑料颗粒通过加热、压力和模具成型，常见的成型工艺包括注塑成型、挤出成型、吹塑成型等。
注塑成型是将塑料颗粒加热熔化后，通过高压射入模具中，冷却后得到成品。
挤出成型是将塑料颗粒通过挤出机挤出后，通过模具成型。
吹塑成型是将加热熔化的塑料颗粒通过气压吹塑成型。
不同的产品要求不同的成型工艺，根据产品要求选择合适的成型工艺。
三、加工。
塑料成型后的产品需要进行加工，包括去除余料、修整边角、打磨、喷漆等环节。
去除余料是将成型后的产品上的余料去除，以保证产品的外观和质量。
修整边角是将产品的边角进行修整，使其更加光滑美观。
打磨是对产品表面进行打磨处理，以提高产品的表面质量。
喷漆是对产品进行喷涂，以增加产品的外观质感。
四、装配。
塑胶制品在生产过程中，有些产品需要进行装配，包括零部件的组装、电子产品的组装等。
在装配环节，需要将各个零部件按照要求进行组装，以确保产品的功能和性能。
五、质检。
在整个工艺流程中，质检环节是非常重要的一环。
通过对成型产品的外观、尺寸、功能等进行检测，以确保产品的质量符合要求。
质检环节还包括对原料、成型模具等的检测，以确保生产过程的稳定性和可靠性。
六、包装。
最后一个环节是产品的包装，包括包装设计、包装材料选择、包装工艺等。
产品的包装设计要符合产品的特点和市场需求，包装材料要选择符合环保要求和产品保护要求的材料，包装工艺要确保产品在运输过程中不受损坏。

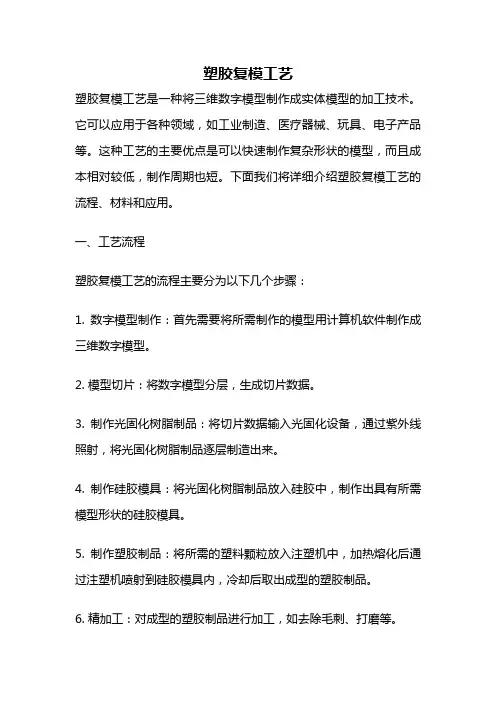

塑胶复模工艺
塑胶复模工艺塑胶复模工艺是一种将三维数字模型制作成实体模型的加工技术。
它可以应用于各种领域，如工业制造、医疗器械、玩具、电子产品等。
这种工艺的主要优点是可以快速制作复杂形状的模型，而且成本相对较低，制作周期也短。
下面我们将详细介绍塑胶复模工艺的流程、材料和应用。
一、工艺流程塑胶复模工艺的流程主要分为以下几个步骤：1. 数字模型制作：首先需要将所需制作的模型用计算机软件制作成三维数字模型。
2. 模型切片：将数字模型分层，生成切片数据。
3. 制作光固化树脂制品：将切片数据输入光固化设备，通过紫外线照射，将光固化树脂制品逐层制造出来。
4. 制作硅胶模具：将光固化树脂制品放入硅胶中，制作出具有所需模型形状的硅胶模具。
5. 制作塑胶制品：将所需的塑料颗粒放入注塑机中，加热熔化后通过注塑机喷射到硅胶模具内，冷却后取出成型的塑胶制品。
6. 精加工：对成型的塑胶制品进行加工，如去除毛刺、打磨等。
7. 涂装：对塑胶制品进行涂装、印刷等处理，以达到所需的效果。
二、材料塑胶复模工艺使用的主要材料有光固化树脂、硅胶和塑料颗粒。
1. 光固化树脂：光固化树脂是一种高分子材料，具有优良的光固化性能、高强度和高精度等特点，是制作硅胶模具的重要材料。
2. 硅胶：硅胶是一种高分子材料，具有良好的柔韧性和耐高温性能，是制作模具的常用材料。
3. 塑料颗粒：塑料颗粒是制作塑胶制品的主要原料，常用的塑料有ABS、PP、PC等。
三、应用塑胶复模工艺可以应用于各种领域，如汽车制造、医疗器械、玩具、电子产品等。
1. 汽车制造：塑胶复模工艺可以制作汽车模型、零部件等，用于汽车设计、展示和测试。
2. 医疗器械：塑胶复模工艺可以制作各种医疗器械，如假肢、牙套、手术模型等，用于医疗器械的设计和测试。
3. 玩具：塑胶复模工艺可以制作各种玩具，如人偶、模型等，用于玩具的设计和生产。
4. 电子产品：塑胶复模工艺可以制作各种电子产品外壳，如手机外壳、电脑外壳等。
常用的十大塑料成型工艺(优缺点介绍)
常⽤的⼗⼤塑料成型⼯艺（优缺点介绍）注射成型注射成型：⼜称注塑成型，其原理是将粒状或粉状的原料加⼊到注射机的料⽃⾥，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进⼊模具型腔，在模具型腔内硬化定型。
影响注塑成型质量的要素：注⼊压⼒，注塑时间，注塑温度⼯艺特点：优 点：1、成型周期短、⽣产效率⾼、易实现⾃动化2、能成型形状复杂、尺⼨精确、带有⾦属或⾮⾦属嵌件的塑料制件3、产品质量稳定4、适应范围⼴缺 点：1、注塑设备价格较⾼2、注塑模具结构复杂3、⽣产成本⾼、⽣产周期长、不适合于单件⼩批量的塑件⽣产应⽤：在⼯业产品中，注射成型的制品有：厨房⽤品（垃圾筒、碗、⽔桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、⾷品搅拌器等），玩具与游戏，汽车⼯业的各种产品，其它许多产品的零件等。
嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装⼊预先准备的异材质嵌件后注⼊树脂，熔融的材料与嵌件接合固化，制成⼀体化产品的成型⼯法。
⼯艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后⼯程更合理化。
2、树脂的易成型性、弯曲性与⾦属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的⾦属塑料⼀体化产品。
3、特别是利⽤了树脂的绝缘性和⾦属的导电性的组合，制成的成型品能满⾜电器产品的基本功能。
4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成⼀体化产品后，可省去排列密封圈的复杂作业，使得后⼯序的⾃动化组合更容易。
双⾊注塑双⾊注塑：是指将两种不同⾊泽的塑料注⼊同⼀模具的成型⽅法。
它能使塑料出现两种不同的颜⾊，并能使塑件呈现有规则的图案或⽆规则的云纹状花⾊，以提⾼塑件的使⽤性和美观性。
⼯艺特点：1、核⼼料可以使⽤低黏度的材料来降低射出压⼒。
2、从环保的考虑，核⼼料可以使⽤回收的⼆次料。
3、根据不同的使⽤特性，如厚件成品⽪层料使⽤软质料，核⼼料使⽤硬质料或者核⼼料可以使⽤发泡塑料来降低重量。
塑胶模具加工和模具制造流程
塑胶模具加工和模具制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑胶模具加工和模具制造流程塑胶模具加工和模具制造是一项复杂的工艺，需要经过多个环节的处理才能完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑胶模具开发设计的最常见方法及工艺
塑胶模具开发设计加工常用加工工具及机器
1)、测量工具：卡尺、千分尺、千分表、标准量块、标准角块、转盘、角规、投影仪、抄数机等；
2、加工机器及设备：锣床、车床、磨床、钻床、CNC（电脑锣）、火花机、线切割机等。
3）加工方法及工艺
一般模胚直接从模胚厂订回，其加工方法这里略去。
按精密注塑模具加工设计图纸，订回模胚、模仁、行位、斜顶、镶件等钢料即可开始安排精密注塑模具加工。
按加工工艺大概分为精密注塑模具加工粗加工及精密注塑模具加工精加工两块。
模胚开框，由锣床或电脑锣先开粗、后精框（也可由模胚厂代为加工，但要付给相应的费用；一些小型模房为节约成本往往自己加工，但效率低，精度不高），其它部件同样也是先塑胶模具开发设计粗加工成粗胚，后经电脑锣、火化机、线切割机精加工的到符合图纸精度要求的零件，最后装配入模胚成为一套完整的模具。
其流程大概如下：模胚开框模仁、行位等CNC加工铜公加工
火机加工型腔（EMD）钳工加工（FIT模）抛光（省模）装模试模。
实际制造中，几种塑胶模具开发设计加工工艺交织在一起，需要塑胶模具开发设计人员与模具师傅安排好各个环节，一步出错，满盆皆负！返工往往造成对模具的损害，做出来的精密注塑模具加工就不漂亮了。
要补救好的话，只能换料，这将增加时间和成本，而很多时候时间是最重要的。
现在精密注塑模具加工行业竞争很激烈，客户给模房的时间都很急，不能按时交模，最终将失去客户！
各加工机械设备的功能简介：
1、锣床，用于人工铣、切较形状较简单、规则的工件，如直线、斜线；常用来加工精度不是很高的工件，模胚开框、模仁、行位开料等。
2、车床，主要用于圆形的工件加工，如唧嘴、定位环、法兰、圆形模呵（CORE）、圆形铜公等；精度可达较高的要求。
3、磨床, 主要用于钢料磨平，磨基准等，可满足大部精度要求。
4、钻床，主要用于钻空、攻牙、打运水孔等。
众多东莞模具厂都将参与这个展会，，，，，，，，，，，，塑胶模具加工行业的机会，。
注塑加工厂讲的是诚信，和品质。
，，，，，，喷油厂及时交货，，，不偏色，无色差，，，，，平板电脑模具专业制造厂家，精密度高，，自动喷涂等等服务。
众多东莞模具厂都将参与这个展会，，，，，，，，，，，，塑胶模具加工行业的机会，。
注塑加工厂讲的是诚信，和品质。
，，，，，，喷油厂及时交货，，，不偏色，无色差，，，，，平板电脑模具专业制造厂家，精密度高，，自动喷涂等等服务。
7、线切割机，用于工件外形的切割。
它把一根极细的钼丝穿过预先在工件上打的孔，依照电脑内的数据，控制钼丝放电及运行，在工件上割出设定的形状。
一般钼丝直径为0.07~0.10mm，因此，它精密注塑模具加工的精度也很高。
线切割分为快走丝、慢走丝。
一般模房的线切割机都属快走丝，
慢走丝顾名思意即精密注塑模具加工速度很慢。
它以牺牲速度换来的是高精度，基本上精密注塑模具加工、一些五金端子模具都要用它来加工。
单价为快走丝3~5倍。
有个细节需提一提，即慢走丝使用的水是纯净水。
当然，它也是数控的，需编写计算机程式来控制。
