光泽度测试作业指导书
多角度光泽度计使用说明书V初稿模板
多角度光泽度计使用说明书V4( 初稿)型号: HP-380上海汉谱光电科技有限公司乔辰光编写袁琨审校目录一多角度光泽度计概述................................................ 错误!未定义书签。
二操作说明.................................................................... 错误!未定义书签。
1 开机、测量页面与模式介绍 .............................. 错误!未定义书签。
2 ”主菜单”页面的简要介绍................................ 错误!未定义书签。
3设置......................................................................... 错误!未定义书签。
3.1 时间日期的设置........................................... 错误!未定义书签。
3.2 角度选择 ....................................................... 错误!未定义书签。
3.3 存储器格式化............................................... 错误!未定义书签。
3.4 SD卡.............................................................. 错误!未定义书签。
3.5 校准 ............................................................... 错误!未定义书签。
3.6 模式设置 ....................................................... 错误!未定义书签。
光泽度计作业指导书
审核
编制
2、调校与测量或校验操作应在同一环境温度下进行，否则太大的环境温差会带来数值偏移。
3、使用中应避免强光直接照射仪器，以免外界光干扰而影响测量的准确性。
4、内置电池电能耗尽警告标志出现后，若继续使用会造成仪器仅显示“1”或“-1”。此时应对电池进行充电。
Hale Waihona Puke 六、维护与保养：1、整套仪器应存放在干燥、通风、无腐蚀性气体处。
分度值：1GU
示值误差：±2GU
零值误差：1GU
测定度：1GU
测量光斑：36*18mm²
投射角度：60°
主机电源：5*1.2V
主体体积：130*40*80mm³
四、操作步骤:
1、按住“开”键约2秒即开启仪器。
2、摘去防尘罩，将测口置于黑工作板上，约3分钟后，调节“调校”（AMP）按钮，使显示值等于黑工作板上检定值。
2、仪器不用时，应盖好防尘罩。若发现镜面有灰尘或雾气附着，请用镜头纸或吹风球清除。
3、工作板使用前应注意试净表面的污物和雾气，使用后应妥善保存。不要让表面受损而影响测量准确性。
4、仪器长时间不用时，应每个月对机内电池组适量充补电能。
5、仪器用毕，切记关闭电源开关，以免电池过放电而损坏。
6、仪器不可随意拆卸，以免影响仪器精度和造成维修困难。
3、将测量口置于待测部位，仪器显示值即为该部位的光泽度值。若开机时间较长，应复校仪器的示值，以免影响测量的准确性。
4、测量结束后，套上防尘罩，按“关”键即可关闭仪器，放回保护袋中。
五、注意事项：
1、在操作过程中，仪器测口透镜、工作板表面、物品被测面等应保持洁净。否则会引起测量误差和校验不准确。若其表面有雾气、灰尘、污迹，请用镜头纸或软布蘸午睡乙醇擦拭。
南北潮商城光泽度仪操作手册说明书
光泽度仪═════════════════操作手册(中文版)目录一、仪器简介二、主要参数、相关标准三、仪器特点四、使用方法五、注意事项六、服务七、出厂清单一、仪器简介CQ-60G镜向光泽度仪是新开发的国内最小型，最便携式机型。
各项性能指标均达到国家JJG696－2002（镜向光泽度仪计量检定规程）一级工作机的要求。
本产品适用于油漆、涂料、油墨、塑料、石材、纸张、瓷砖、搪瓷、石材、金属、电镀层等制品光泽度的测量。
二、主要参数、相关标准■测量范围：0～199.9Gs（光泽单位）■稳定性：小于±0.4Gs/30Min；示值误差：小于±1.0Gs■工作电源：2节7号电池■光斑尺寸：10×20mm；测量口尺寸：20×40mm■使用条件：环境温度：0度～40度；相对湿度：不超过85％■主机尺寸：（长）112mm×（宽）35mm×（高）70mm；■主机重量：200克；标准盒重量：45克三、仪器特点●超小型的设计可以放在口袋里，更便于携带，是目前国内体积最小，重量最轻的光泽度仪。
●单手便可操作。
电池可以连续使用40个小时以上，大约可以测量一万个数据。
●特殊的防潮工艺可以让您放心在各种恶劣的环境中使用。
●即开即测，无需等待时间，数值稳定、无漂移，便于快速测量。
●长寿命的光源，无需更换。
●石英晶体标准板：准确、耐磨、光泽值稳定无变化。
四、仪器使用方法5.1开机/关机：按下仪器右边的开机按键，液晶显示屏有读数，说明已经连通电源，仪器开始工作，长时间按住左键不松关机或1分钟后自动关机5.2定标：打开标准板盒，将仪器测量口放在黑玻璃标准板上，仪器必须放置于定位框内。
长按Calibration键，仪器显示8888，。
1秒钟内完成数据校准。
数符合黑玻璃标准板上的标定值。
(本机稳写性极好,定标可以一月进行一次即可)5.3校正：将仪器放在标准板盒上，长按Calibration键，显示屏上出现“8.8.8.8”此时显示屏显示的值应与工作板标定值之差在1.5Gs之内，仪器定标完成。
喷漆件检验作业指导书
喷漆件检验作业指导书引言概述：喷漆件检验是在制造过程中确保喷漆件质量的重要环节。
本文将详细介绍喷漆件检验的作业指导书，包括五个部分：外观检查、尺寸检查、涂层检查、附件检查和包装检查。
一、外观检查：1.1 表面平整度检查：使用目测或触摸检查表面是否平整，排除凹凸不平的情况。
1.2 涂层颜色检查：对照标准颜色样品，检查涂层颜色是否符合要求，排除色差问题。
1.3 涂层光泽度检查：使用光泽度计测量涂层的光泽度，确保光泽度符合标准要求。
二、尺寸检查：2.1 外形尺寸检查：使用测量工具，检查喷漆件的外形尺寸是否符合设计要求。
2.2 几何尺寸检查：使用测量工具，检查喷漆件的几何尺寸是否符合设计要求。
2.3 厚度检查：使用涂层测厚仪，测量涂层的厚度是否符合标准要求。
三、涂层检查：3.1 膜厚检查：使用膜厚测量仪，测量涂层的膜厚是否符合标准要求。
3.2 粘附力检查：使用粘附力测试仪，测试涂层的粘附力是否符合标准要求。
3.3 硬度检查：使用硬度计，测量涂层的硬度是否符合标准要求。
四、附件检查：4.1 螺纹检查：使用螺纹测量工具，检查附件的螺纹是否符合标准要求。
4.2 表面处理检查：检查附件的表面处理是否符合标准要求，如除锈、喷涂等。
4.3 组装检查：检查附件的组装是否正确，确保没有松动或缺失。
五、包装检查：5.1 外包装检查：检查外包装是否完好无损，确保喷漆件在运输过程中不受损。
5.2 标识检查：检查包装上的标识是否清晰可读，确保喷漆件能够正确识别。
5.3 数量检查：检查包装内的喷漆件数量是否与订单一致，确保不会出现漏发或多发情况。
结论：喷漆件检验作业指导书是确保喷漆件质量的重要工具。
通过外观检查、尺寸检查、涂层检查、附件检查和包装检查，可以确保喷漆件的质量符合标准要求，提高产品的可靠性和客户满意度。
在实际操作中，应严格按照指导书的要求进行检验，确保每一道工序都得到正确执行。
光泽度计操作指引
光泽度计操作指引光泽度计是一种用于测量物体表面光亮程度的仪器，广泛应用于塑料、金属、涂料、陶瓷等材料的质量控制和产品检测中。
在正确操作下，光泽度计可以提供准确的光泽度测量结果。
以下是光泽度计的操作指引：1.准备工作：-首先，检查光泽度计是否正常运行，包括电源是否连接好、仪器是否有损坏等。
-检查光泽度计的测试面板是否干净，如有灰尘或污垢，应用清洁布轻轻擦拭干净。
2.样品准备：-将待测样品放置在光泽度计的测试面板上，确保样品与测试面板平整接触，并且没有空气间隙。
-一般情况下，样品的尺寸应大于光泽度计的测量口径，以保证测量结果的准确性。
3.选择测量条件：-根据样品的光泽度级别，选择合适的测量条件，一般有高光、半光和低光模式可供选择。
-高光模式适用于高光泽度的样品，半光模式适用于中等光泽度的样品，低光模式适用于低光泽度的样品。
4.进行测量：-打开光泽度计的电源开关，等待仪器启动并进入待机状态。
-在测量之前，应先进行零点校准。
将光泽度计的测试面板朝向光源，在没有样品的情况下按下零点校准按钮，待仪器显示“0”时，零点校准完成。
-将装有待测样品的测试面板朝向光源，按下开始测量按钮，仪器开始进行测量，并在显示屏上显示测量结果。
5.记录和分析测量结果：-将测量结果记录在相关的文件或表格中，包括样品的名称、测量时间、测量条件和测量值等。
-根据测量结果进行分析和评估，判断样品的光泽度是否符合要求。
6.保养和维护：-定期清洁光泽度计的测试面板和光源，以保持其良好的工作状态。
-避免光泽度计的暴露在湿度高、尘土多或气候恶劣的环境中，以防止仪器受到损坏。
总结：正确操作光泽度计对于获得准确的测量结果至关重要。
在操作之前，需要进行准备工作并选择合适的测量条件。
在测量过程中，要按照操作指引进行，以确保数据的准确性和可靠性。
此外，仪器的保养和维护也是保证仪器长期稳定工作的重要环节。
记住以上操作指引，能够有效地使用光泽度计并得到准确的测量结果。

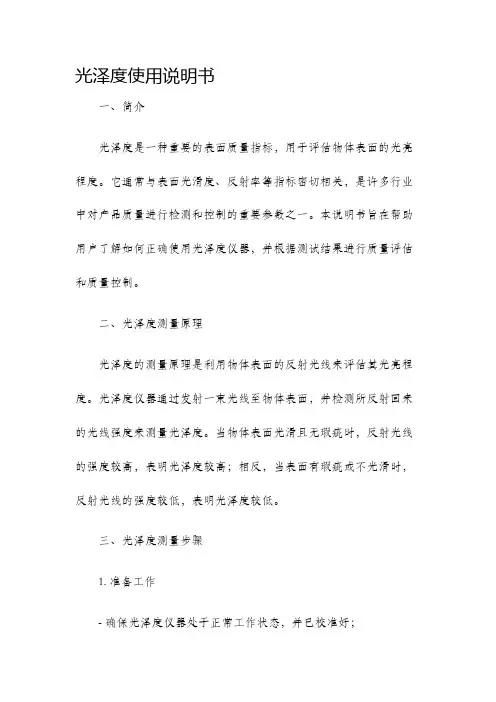

光泽度使用说明书
光泽度使用说明书一、简介光泽度是一种重要的表面质量指标，用于评估物体表面的光亮程度。
它通常与表面光滑度、反射率等指标密切相关，是许多行业中对产品质量进行检测和控制的重要参数之一。
本说明书旨在帮助用户了解如何正确使用光泽度仪器，并根据测试结果进行质量评估和质量控制。
二、光泽度测量原理光泽度的测量原理是利用物体表面的反射光线来评估其光亮程度。
光泽度仪器通过发射一束光线至物体表面，并检测所反射回来的光线强度来测量光泽度。
当物体表面光滑且无瑕疵时，反射光线的强度较高，表明光泽度较高；相反，当表面有瑕疵或不光滑时，反射光线的强度较低，表明光泽度较低。
三、光泽度测量步骤1. 准备工作- 确保光泽度仪器处于正常工作状态，并已校准好；- 将待测样品放置在无反光的平整表面上，并确保表面无污垢和指纹；- 保持测量环境的稳定，避免干扰因素影响测量结果。
2. 开始测量- 打开光泽度测量仪器的电源并等待预热；- 将仪器的传感器靠近待测样品表面，保持一定的测量距离；- 确保仪器与样品表面垂直保持一定角度，并保持稳定；- 按下测量按钮进行测量，并等待测量结果显示。
3. 结果分析与评估- 根据测量结果，确定样品的光泽度数值；- 根据产品要求或行业标准，判断光泽度数值是否符合需求；- 如果光泽度数值较低，检查样品表面是否有污垢或瑕疵，并及时清洁与修复；- 如果光泽度数值较高，检查样品表面是否过于光滑或过度处理，并适当减少处理步骤。
四、注意事项- 在测量过程中，避免用手触摸样品表面，以免留下指纹或污垢影响测量结果；- 确保仪器与样品表面平行，并保持适当的测量角度，以获得准确的测量结果；- 定期对光泽度仪器进行校准和维护，以确保测量结果的准确性和可靠性；- 选择合适的测量环境，避免光线和其他干扰因素对测量结果产生影响；- 在测量前，对待测样品进行适当的处理和准备，保持样品表面的整洁和光滑。
五、总结光泽度作为一项重要的表面质量指标，对于许多行业中产品的制造和质量控制具有重要意义。
astm d523-08 镜面光泽度的标准试验方法
astm d523-08 镜面光泽度的标准试验方法
ASTM D523-08是美国材料和试验协会（ASTM）制定的关于测量塑料和涂层镜面光泽度的标准试验方法。
该标准提供了使用光泽仪测量样品表面光泽度的详细步骤和要求。
根据ASTM D523-08标准，进行镜面光泽度测试的主要步骤包括：
1. 准备测试样品：确保样品表面干净且没有明显的缺陷。
2. 校准光泽仪：根据仪器制造商的说明进行光泽仪的校准，以确保准确的测量结果。
3. 测量样品：将样品放置在光泽仪上，按照一定的速率进行扫描，记录测量结果。
4. 重复测试：对同一样品进行多次测量，并计算平均值，以提高测试结果的准确性。
5. 记录和报告结果：将得到的测量结果进行记录，并按照标准要求进行结果的报告。
ASTM D523-08标准规定了光泽仪的技术规范、测试条件和数据处理方法，以确保光泽度测试的一致性和可比性。
这个标准试验方法广泛应用于塑料、涂层和其他光泽表面材料的质量控制和研究中。
请注意，这只是对ASTM D523-08标准的简要概述，详细的测试步骤和要求应参考该标准的原文。
AG-106B 光泽度计使用说明书
1. 仪器特性光 泽 度 计本仪器体积小，重量轻便于携带，方便使用和操作。
为了确保正确使用，请仔细阅读此说明书的信息，并按照说明书所提供的信息进行操作使用。
* 本产品的设计和生产符合国际ASTMD -523,ASTMD1455 ASTM C346 ,ASTMC584, ASTM D2457,DIN67530,ENISO7668,JISZ8741,MFT30064,TAPPIT480, Gb9754, GB/T13891, GB7706 和GB 8807标准。
技术参数符合JJG 696-2002的标准。
* 适用于地板的保养、表面清洗的等表面光泽测量。
* 石块、瓷砖的光泽度测量、喷漆物等表面光泽测量。
* 油漆、墨水、油漆保护层、蜡膜和汽车身油漆等表面光泽测量。
* 塑料、纸张等表面光泽测量。
* 其他非金属材料等表面光泽测量。
* 测量准确，重复性好。
* 具有电源欠压指示功能。
* 全智能化设计，快速测量。
* 操作使用中有蜂鸣声提示。
2. 技术参数准确度：±1.0 （相对于参考标准） 分辨率：0.1重复性：±0.5GU稳定性：小于±0.4GU /30Min 光度单位：GU测量范围：0～200GU 示值误差：小于±1.2GU 投射角度：A G -106B: 60°A G -126B : 20°和60°A G -1268B : 20°、60°和85°数值记忆：254组测量面积：7x14mm （椭圆）环境温度：0～40°C 相对湿度：不超过85%3．面板说明4. 关机和关机按住“3-5 电源键”开机；本机采用3.7V示的电量不足需要充电；一般充电时间大约四小时。
电源：3.7V 锂电池尺寸：136x44x78mm 重量：约350g(不包含电池标准配置： * 主机* 光学清洁布 * 校准标准垫片 * 电源适配器 * 手提便携箱 * 使用说明书可选配件：* USB 数据连接线* RS-232C 联机线和软件 * 蓝牙Bluetooth ™ 数据输出3-1 显示器3-2 测量键3-3 删除键3-4 读取键3-5 电源键3-6 角度转换键3-7 校准键* 可以储存254组最新的测量数据。
光泽度仪操作规程
光泽度仪操作规程
《光泽度仪操作规程》
一、背景介绍
光泽度是表征物体表面反射光能力的物理量，光泽度仪是用于测量物体表面光泽度的仪器。
光泽度仪广泛应用于涂料、塑料、纸张、陶瓷、金属等材料的光泽度测量，具有重要的质量控制意义。
二、仪器准备
1. 将光泽度仪放置在平稳的台面上。
2. 连接电源并打开仪器。
3. 根据需要，选择合适的测试模式和参数设置。
三、样品准备
1. 准备待测样品，确保样品表面干净、平整、无杂质。
2. 根据需要，将样品切割成合适的尺寸。
四、测量操作
1. 将待测样品放置在光泽度仪上的测量台上。
2. 根据测量要求，选择合适的测量角度。
3. 按下测量按钮，使仪器开始测量样品的光泽度。
4. 测量完成后，记录测量数值并及时清理测量台和样品。
五、数据处理
1. 根据实际需求，处理测量得到的光泽度数据，如计算平均值、标准差等。
2. 将测量数据进行通报、记录或者用于质量分析和控制。
六、仪器维护
1. 每次使用后，及时清理光泽度仪和测量台，保持仪器表面干净。
2. 定期进行内部清洁和校准，确保仪器测量的准确性和稳定性。
3. 防止仪器受到振动、湿气、灰尘等外部环境因素的影响，保持仪器的稳定工作状态。
七、安全注意事项
1. 在操作时，注意保持仪器和测量台的稳定，避免发生意外摔落损坏。
2. 使用过程中，避免接触仪器内部部件，以免造成触电或其他意外伤害。
以上就是《光泽度仪操作规程》的基本内容，希望能够对使用光泽度仪的人员有所帮助。
光泽度计操作指引
光泽度计操作指引一、目的:为准确检测送检物料的光泽度，使测量值成为生产用料和质量判定之正确依据，特制定本作业指导书。
二、范围:各类经过表面处理的产品均属之。
三、测试标准:3.1哑胶：3-15度3.2过油：≧40度3.3过UV：65-90度3.4磨光：≧70度3.5光胶：75-90度四. 权责:4.1一般情况下光泽度计之使用、保管与校正--------表面处理IPQC、FQC4.2异常质量情况下之使用、保管与校正---------QE4.3由仪器校正员按正常作业步骤作内校，因技术无法达到校正之要求申请外校。
五. 操作步骤:5.1仪器使用条件：环境温度0-40摄氏度，相对湿度不超过70％，可连续工作10小时（当显示屏上显示“LOBAT”时，应立即充电。
）5.2测量：5.2.1开机预热：按下仪器电源开关，同时使“测量/保持”按纽处于测量位置，使仪器预热2分钟。
5.2.2校标：把仪器的测量窗口置于黑色标准板上，仪器外壳上的“V”标记对准标准板上的刻线，观察液晶显示板，待显示数据稳定后，再通过“校标”旋钮把数值调整至标准板所标定的数值。
（顺时针旋转为增加，反时针旋转为减小，黑色高光泽度面板标准为95.8度，白色/低光泽度面板标准为24.5度），一般使用30分钟后要重新校标一次。
5.2.3线性校正：经校标后的仪器放在光泽度标准板上，观察显示数值与标准值的差异是否在±1.2度范围内，如果数值低于标准值±1.2时，则标准板表面可能有汗迹，可用橡皮擦拭后再重新较正。
5.2.4测量及数据保持：把校正好的仪器放在待测物上进行测量，在测量数值稳定后，按下“测量/保持”按钮，则测量值就会保持在显示屏上，再按下该按钮就可重新进行测量。
一般取5个测量点的平均值作为测量值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、1在做测试前要对设备进行校准。
6、2样品摆放位置。
7试验报告
报告中须包含以下内容：
7、1样品名称、编号、种类等能识别样品得全部信息，以及样品照片；
7、2所用设备名称、型号、内部标号与校准信息；
7、3测试得标准、方法及所选用得几何角度，如测试方法与标准方法有任何偏差须注明；
7、4测试次数、每次测量值、多次测量得平均值；
保密等级： 保密
版本/状态：
发 文 号：
编制日期
审核日期
批准日期
2014-11-3发布2014-11-3实施
《光泽度测试作业指导书》修订履历表
版本
修订
章节
变更说明
编制
审核
批准
日期
A
全文
首次发布
1目得及适用范围
本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品得镜面光泽度得测试方法。本方法不适用于含金属颜料色漆漆膜得光泽测量。
60°几何条件适用于所有得材料，但如光泽度过高或过低时用20°或85°几何条件测试结果更精确；
20°几何条件适用于高光泽材料（即60°镜面光泽高于70单位得材料）；
85°几何条件适用于低光泽材料（即60°镜面光泽低于10单位得材料）。
2 参考标准
GB/T 9754-2007色漆与清漆不含金属颜料得色漆漆膜得20°、60°与85°镜面光泽得测定
5、2、对液态光泽度得测测量
5、2、1测量及取值
光泽度计校准后，对玻璃板上试验漆膜在不同位置，以平行于施涂方向取得3个读数，每一系列测试后都已较高光泽得工作参照得标准进行校验，以保证校准过程中无漂移。如果各读数之差少于5个读数单位，则记录平均值作为镜面光泽值，否则在读取另3个读数，并记录全部6个值得平均值与这6个值得范围。
5、1、1打开仪器开关，按下需要测试角度得按键。
5、1、2定标：打开标准板盒，将黑玻位“倒三角”标志对准凹槽内边中心，调整调节旋钮，使仪器读熟指示为黑玻璃标准板标称值（见标准板盒内相应角度数据）。
5、1、3校准：用定标好得仪器测量白陶瓷板（将仪器中心定位“倒三角”标志对准凹槽内边中心）其相应角度得显示数值不应大于白陶瓷标准板标称数值±1、2光泽单位，否则应检查黑白标准板表面清洁程度，或仪器出现故障。如仪器工作正常，此项工作不必经常进行。
4、1、1试验用底材（底材应就是镜面质量得玻璃，厚度为3mm，尺寸150×100mm，玻璃最小尺寸至少应等于光照区域得长度）；
4、1、2漆膜涂布器（槽深为150±2μm得块状涂布器或采用其她施涂方法）；
4、2 20°、60°与85°镜面光泽得测定方法：
4、2、1 60°条件适用于所有得漆膜，但就是对于很高光泽与接近无光泽得漆膜，20°或85°也许更适用。
GB/T 8807-1988塑料镜面光泽试验方法
ISO 2813:2014色漆与清漆不含金属颜料得色漆漆膜得20°、60°与85°镜面光泽得测定
ASTM D523-2014光泽度测试方法
3 仪器设备
三角度光泽度测试仪
生产商：深圳市三诺仪器有限公司型号：SN-206085
4测试条件
4、1测试对象：液体漆样
4、2、2 20°条件在对高光泽漆膜（即60°镜面光泽高于70单位得漆膜）得情况能给出更好得分辨率。
4、2、3 85°条件在对于低光泽得漆膜（即60°镜面光泽低于10单位得漆膜）得情况能给出更好得分辨率。
5测试步骤
5、1校准
本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下得校准参考值，在测试之前要对照测试条件对该角度（20°或60°或80°）进行校准以保证测量得精确性。
对于非玻璃底才上漆膜得测量，取6个读数（在2个成直角得方向上各取3个），并记录平均值与这些值得范围。在每3个读数取得之后都校验较高光泽得工作参照标准得读数，以保证仪器没有发生漂移。
5、3对涂漆底材光泽得测量
5、3、1测量及取值
按照5、1进行校准后，在涂漆表面上得不同位置，或不同方向（漆膜有方向性纹理得情况如刷痕除外），取6个读数，在3个读数后较验较高光泽得工作参数标准得读数，以保证仪器未漂移，计算平均值。如果极大值与极小值之间得偏差小于10个单位或平均值得20%，则该平均值与这些值得范围，否则就舍弃该板。
7、5试验人员及试验日期。
8记录表格
8、1光泽度测试数据记录表
附加说明：
