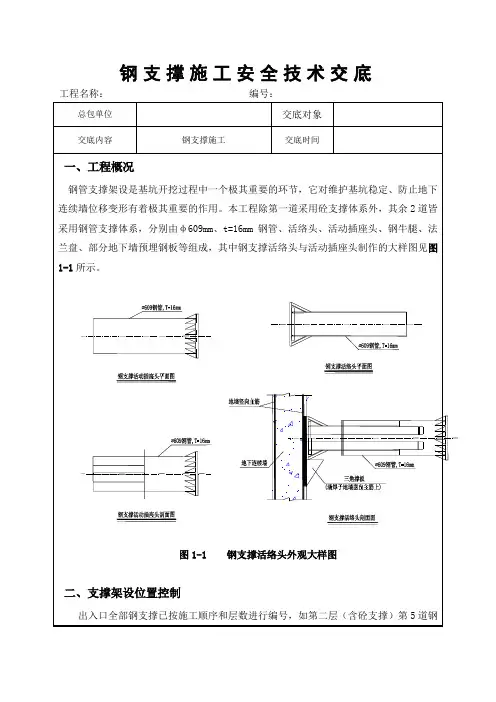

钢支撑技术交底
钢支撑技术交底
4#
2# 1#
L
楔 钢
4#
70
1#
9 60
3#
70
1-1剖面
说明： 1、斜支座与地下墙预埋钢板接角的四周采用全 部满焊，焊缝堆高不得小于8mm。 2、液压千斤顶在施工时应平衡顶压，并要保持 千斤顶的轴力方向与支撑的中线平行。
图 3- 2
地 下 连 续 墙 背 土 侧
钢支撑架设示意图
三、施工工艺 施工工艺
1、 钢支撑施工工艺流程见图 3-1 所示：
测量放线
围护墙表面修凿整平
牛腿安装
牛腿加工
钢支撑拼装
钢支撑吊装就位
预加轴力
钢楔锁定
下层土方开挖
钢支撑安装施工工艺流程图 图 3-1 钢支撑安装施工工艺流程图 2、测量放线 基坑开挖过程中根据支撑间距确定开挖深度，开挖到支撑设计底标高位置后，根据 控制轴线、水准点及支撑平面位置图准确的定出钢支撑中心位置，用红油漆作标记并注 明支撑编号，并将支撑编号标记在圈梁上。 3、前期准备及支撑检查验收 只有经相关试验单位验收合格的钢管支撑才准允进入施工现场。钢管支撑安装前对 加工好的钢管支撑进行检查验收，钢支撑规格按设计要求或按设计轴力及《基坑工程设 计规范》 （DBJ08-61-97）要求来选用。 4、钢管支撑拼装 钢管支撑进场后，按规格分类堆放，拼装时，将需用的管节按拼装顺序在场地摆放齐 整。待施工的每处钢支撑需对应设计图纸尺寸并结合现场实际量测结果，制作长度配料 单，经复核无误后现场完成钢支撑的拼装工作。人工利用扳手分节进行整体拼装，各管 节之间采用高强法兰螺栓连接。
钢 支 撑 轴 线 钢支撑曲线 项目 竖向偏差 水平向偏差 支撑两端的标高差 和水平面偏差 钢支撑 挠曲度 横撑与立柱 的偏差
钢支撑施工技术交底
钢支撑施工技术交底钢支撑，是一种常用的工程施工支撑手段。
它以钢材为主要材料，并通过一系列的施工工序进行安装和固定。
本文将对钢支撑的施工技术进行详细介绍，包括施工前的准备工作、现场安装流程和注意事项等内容。
一、施工前的准备工作1. 设计和测量工作：在进行钢支撑施工之前，首先需要进行设计和测量工作。
根据设计方案，确定支撑的形式和尺寸，并进行实地勘测和测量，确保施工的准确性和安全性。
2. 材料准备：钢支撑施工所需的材料主要包括钢材、连接件和固定材料等。
在进行施工前，需要对所需材料进行验收，并确保其质量和数量符合设计要求。
3. 人员组织和培训：钢支撑施工需要一定的专业知识和技术能力，因此需要合理组织施工人员，并确保其具备相关的培训和资格证书。
同时，施工现场需要配备专业的监理人员，确保施工按照规定进行。
二、现场安装流程1. 地基处理：在进行钢支撑施工之前，需要对地基进行处理。
根据设计要求，清理地基表面，并确保地基平整、坚固。
2. 钢支撑的搭设：根据设计要求，进行钢支撑的搭设工作。
首先安装垂直支撑，然后进行水平支撑的安装。
在安装过程中，需要注意支撑的位置和角度，并使用水平仪进行调整。
3. 连接和固定：在完成钢支撑的搭设之后，需要进行连接和固定工作。
使用适当的连接件和固定材料，将钢支撑连接在一起，并固定在地基上。
连接时，需要保证连接牢固，固定时，需要按照设计要求进行。
4. 检查和调整：在钢支撑的安装完成后，需要进行检查和调整工作。
检查支撑的连接是否牢固，支撑是否垂直、水平。
如有问题，及时进行调整和处理。
三、注意事项1. 安全第一：在进行钢支撑施工时，安全是最重要的。
施工人员要佩戴好安全装备，严格按照安全操作规程进行施工，确保施工过程中的安全。
2. 合理使用材料：在钢支撑施工中，要合理使用材料，避免浪费。
材料的选择要符合设计要求，并进行验收。
在使用连接件和固定材料时，要选用合适的材质和规格。
3. 检查施工质量：在施工过程中，要随时检查工作质量。

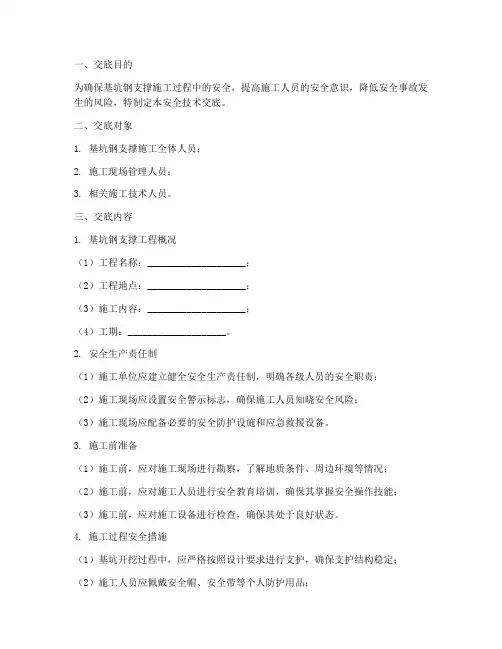

基坑钢支撑安全技术交底模板
一、交底目的为确保基坑钢支撑施工过程中的安全，提高施工人员的安全意识，降低安全事故发生的风险，特制定本安全技术交底。
二、交底对象1. 基坑钢支撑施工全体人员；2. 施工现场管理人员；3. 相关施工技术人员。
三、交底内容1. 基坑钢支撑工程概况（1）工程名称：____________________；（2）工程地点：____________________；（3）施工内容：____________________；（4）工期：____________________。
2. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）施工现场应设置安全警示标志，确保施工人员知晓安全风险；（3）施工现场应配备必要的安全防护设施和应急救援设备。
3. 施工前准备（1）施工前，应对施工现场进行勘察，了解地质条件、周边环境等情况；（2）施工前，应对施工人员进行安全教育培训，确保其掌握安全操作技能；（3）施工前，应对施工设备进行检查，确保其处于良好状态。
4. 施工过程安全措施（1）基坑开挖过程中，应严格按照设计要求进行支护，确保支护结构稳定；（2）施工人员应佩戴安全帽、安全带等个人防护用品；（3）施工过程中，应加强现场巡查，及时发现并消除安全隐患；（4）施工过程中，应严格按照施工方案进行操作，不得擅自更改；（5）施工过程中，应保持施工现场整洁，避免杂物堆积。
5. 钢支撑安装与拆除安全措施（1）安装前，应对钢支撑进行检查，确保其质量符合要求；（2）安装过程中，施工人员应按照操作规程进行操作，确保安装质量；（3）拆除过程中，应先检查拆除部位，确保其稳定；（4）拆除过程中，施工人员应佩戴安全带，防止坠落；（5）拆除过程中，应使用专用工具，不得使用蛮力。
6. 遇险情时的应急处理（1）发生险情时，应立即停止施工，迅速组织人员撤离危险区域；（2）采取必要措施，控制险情发展，防止事故扩大；（3）及时上报险情，启动应急预案，进行救援。

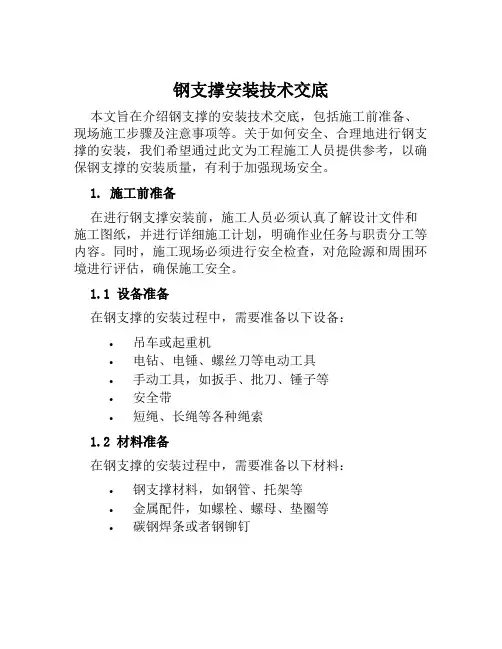

钢支撑安装技术交底
钢支撑安装技术交底本文旨在介绍钢支撑的安装技术交底，包括施工前准备、现场施工步骤及注意事项等。
关于如何安全、合理地进行钢支撑的安装，我们希望通过此文为工程施工人员提供参考，以确保钢支撑的安装质量，有利于加强现场安全。
1. 施工前准备在进行钢支撑安装前，施工人员必须认真了解设计文件和施工图纸，并进行详细施工计划，明确作业任务与职责分工等内容。
同时，施工现场必须进行安全检查，对危险源和周围环境进行评估，确保施工安全。
1.1 设备准备在钢支撑的安装过程中，需要准备以下设备：•吊车或起重机•电钻、电锤、螺丝刀等电动工具•手动工具，如扳手、批刀、锤子等•安全带•短绳、长绳等各种绳索1.2 材料准备在钢支撑的安装过程中，需要准备以下材料：•钢支撑材料，如钢管、托架等•金属配件，如螺栓、螺母、垫圈等•碳钢焊条或者钢铆钉2. 现场施工步骤2.1 钢支撑预装调在进行钢支撑的安装之前，需要进行预组装的准备工作。
预组装可以方便后续的安装工作，减少工期延误和质量问题。
预组装就是将钢支撑杆、支撑口、螺栓、垫圈等部件组装在一起，调整好连接孔的位置和高度，最终完成一套完整的钢支撑系统。
2.2 工业爬梯的搭建安装钢支撑需要在较高位置进行，例如天花板、墙壁和地面等。
因此，需要在施工现场搭建安全稳固的工业爬梯。
工业爬梯的搭建是施工的重要环节，必须在工程技术人员指导下进行，保证搭建质量符合安全标准。
2.3 固定钢支撑当钢支撑的组装完成后，需要将其固定在预定的位置。
钢支撑的固定包括地面固定和墙壁固定两类。
地面固定需要使用膨胀螺栓来固定，而墙壁固定则需要使用钻孔和膨胀螺栓固定。
2.4 调整和固定高度在钢支撑固定后，需要进行高度调整。
施工人员通过电动工具或手动工具等方式调整钢支撑的高度，保证钢支撑在预定的高度范围内。
在调整高度时，需要使用水平仪或激光仪来检测钢支撑是否水平平整。
在高度调整完成后，需用人工或电动工具固定好高度。
2.5 焊接一般来说，在钢支撑的安装过程中，需要进行一些焊接工作，以增加钢支撑的强度和稳定性。

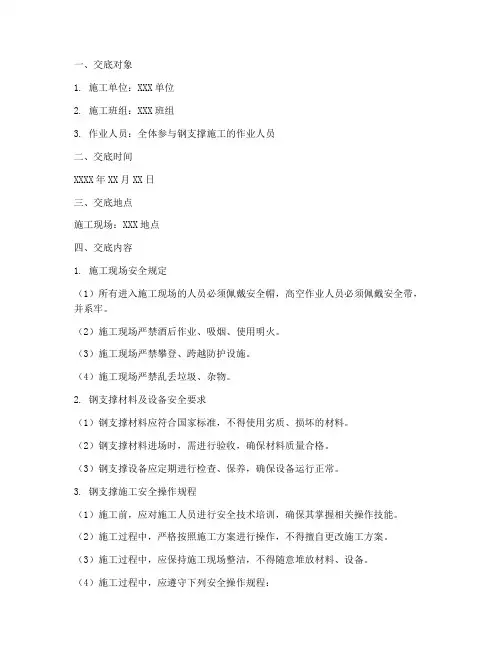

钢支撑安全技术交底模板
一、交底对象1. 施工单位：XXX单位2. 施工班组：XXX班组3. 作业人员：全体参与钢支撑施工的作业人员二、交底时间XXXX年XX月XX日三、交底地点施工现场：XXX地点四、交底内容1. 施工现场安全规定（1）所有进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带，并系牢。
（2）施工现场严禁酒后作业、吸烟、使用明火。
（3）施工现场严禁攀登、跨越防护设施。
（4）施工现场严禁乱丢垃圾、杂物。
2. 钢支撑材料及设备安全要求（1）钢支撑材料应符合国家标准，不得使用劣质、损坏的材料。
（2）钢支撑材料进场时，需进行验收，确保材料质量合格。
（3）钢支撑设备应定期进行检查、保养，确保设备运行正常。
3. 钢支撑施工安全操作规程（1）施工前，应对施工人员进行安全技术培训，确保其掌握相关操作技能。
（2）施工过程中，严格按照施工方案进行操作，不得擅自更改施工方案。
（3）施工过程中，应保持施工现场整洁，不得随意堆放材料、设备。
（4）施工过程中，应遵守下列安全操作规程：a. 搬运钢支撑材料时，应使用专用工具，确保材料平稳放置。
b. 钢支撑材料吊装时，应使用起重机或吊车，并确保吊装安全。
c. 钢支撑安装过程中，应确保支撑体系稳定，防止倾倒。
d. 钢支撑拆除过程中，应按顺序拆除，防止发生意外。
4. 高空作业安全要求（1）高空作业人员必须佩戴安全带，并系牢。
（2）高空作业时，应使用安全绳，确保作业人员安全。
（3）高空作业区域周围应设置安全警戒线，防止无关人员进入。
（4）高空作业时，应确保作业区域干燥、无积水。
5. 防火、防爆安全要求（1）施工现场严禁使用明火，如需动火作业，需办理动火作业许可证。
（2）施工现场应配备足够的消防器材，确保消防设施完好。
（3）施工现场应定期进行消防安全检查，确保消防安全。
五、交底要求1. 施工单位、施工班组及作业人员应认真学习本交底内容，确保安全施工。
2. 施工单位应将本交底内容纳入施工培训计划，确保作业人员熟练掌握。

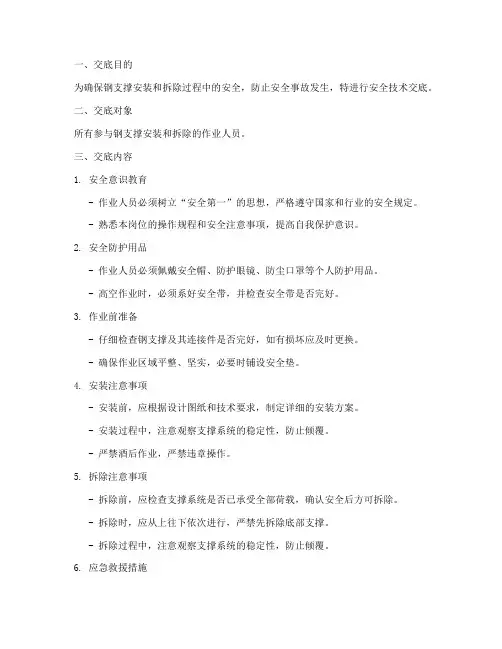

钢支撑安拆工安全技术交底模板
一、交底目的为确保钢支撑安装和拆除过程中的安全，防止安全事故发生，特进行安全技术交底。
二、交底对象所有参与钢支撑安装和拆除的作业人员。
三、交底内容1. 安全意识教育- 作业人员必须树立“安全第一”的思想，严格遵守国家和行业的安全规定。
- 熟悉本岗位的操作规程和安全注意事项，提高自我保护意识。
2. 安全防护用品- 作业人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
- 高空作业时，必须系好安全带，并检查安全带是否完好。
3. 作业前准备- 仔细检查钢支撑及其连接件是否完好，如有损坏应及时更换。
- 确保作业区域平整、坚实，必要时铺设安全垫。
4. 安装注意事项- 安装前，应根据设计图纸和技术要求，制定详细的安装方案。
- 安装过程中，注意观察支撑系统的稳定性，防止倾覆。
- 严禁酒后作业，严禁违章操作。
5. 拆除注意事项- 拆除前，应检查支撑系统是否已承受全部荷载，确认安全后方可拆除。
- 拆除时，应从上往下依次进行，严禁先拆除底部支撑。
- 拆除过程中，注意观察支撑系统的稳定性，防止倾覆。
6. 应急救援措施- 发生安全事故时，立即停止作业，并组织人员进行救援。
- 及时上报事故情况，并采取有效措施防止事故扩大。
7. 现场安全检查- 作业过程中，定期对现场进行安全检查，发现问题及时整改。
- 严禁在施工现场吸烟、使用明火。
四、交底要求1. 作业人员应认真听取安全技术交底，并签字确认。
2. 作业人员应严格遵守安全技术交底内容，确保作业安全。
3. 项目负责人应定期对作业人员进行安全技术交底，确保安全措施落实到位。
五、附则1. 本安全技术交底适用于钢支撑的安装和拆除作业。
2. 本安全技术交底自发布之日起实施。
请注意：以上模板仅供参考，具体安全技术交底内容应根据实际工程情况和相关规范要求进行调整。
钢支撑安全技术交底
钢支撑安全技术交底1. 引言本文档旨在向相关工作人员详细介绍钢支撑在施工过程中的安全技术要点和操作规程。
钢支撑是一种常用且重要的支撑结构，确保施工期间的安全和稳定性至关重要。
本文档将详细介绍钢支撑的安全要求、施工流程和注意事项，以便工作人员能够正确操作和使用钢支撑，确保施工作业的顺利进行。
2. 钢支撑的安全要求钢支撑作为施工现场的一种重要设备，需要满足一些安全要求以确保其可靠性和稳定性。
2.1 材料要求钢支撑的材料应满足相关标准，包括强度、可焊性、耐腐蚀性等要求。
在使用前，应进行材料性能测试和质量检测，确保材料符合标准，并对相关测试结果进行记录。
2.2 设计要求钢支撑的设计应满足工程项目要求，并依据相应的标准和规范进行。
设计过程中应考虑施工环境、荷载条件和施工期间的变化等因素，以确保钢支撑的承载能力和稳定性。
2.3 安装要求钢支撑的安装过程需严格按照施工图纸和相关规范进行。
在安装前，应对施工现场进行勘察，确保地基承载能力符合要求，并根据实际情况选择合适的支撑形式和材料。
安装过程中，应保证支撑结构的稳定，并注意施工现场的平整和排水。
3. 钢支撑的施工流程钢支撑的施工流程包括准备工作、安装工作、检查和验收等环节。
下面将详细介绍每个环节的要点。
3.1 准备工作•对施工现场进行勘察，了解地基情况和环境条件，确保其符合支撑要求。
•检查钢支撑材料的数量和质量，确保满足施工需要。
•准备施工图纸、工作计划和安全措施等文件，以指导施工过程。
3.2 安装工作•根据设计要求，选择合适的支撑类型和安装方法。
•在施工现场设置基线和控制点，确保支撑位置准确。
•按照施工图纸和规范要求，逐步进行支撑安装，注意连接处的紧固和固定。
•在安装过程中，必要时进行支撑的调整和校正，确保整个结构的稳定性。
3.3 检查和验收•在安装完成后，对钢支撑结构进行全面检查，包括材料质量、连接方式、紧固情况等。
•检查支撑的垂直度、水平度和偏差等指标，确保其满足设计要求。
木工钢支撑安全技术交底模板
为确保木工钢支撑在施工过程中的安全，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员安全要求（1）所有参与木工钢支撑施工的人员必须佩戴安全帽、安全带，并严格遵守各项安全操作规程。
（2）高空作业人员必须系好安全带，并使用安全绳，确保作业安全。
（3）施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 材料设备安全要求（1）使用的木工钢支撑材料应符合国家标准，确保质量可靠。
（2）施工前，对材料进行验收，确保材料尺寸、规格符合要求。
（3）严禁使用已损坏、变形的木工钢支撑材料。
3. 施工工艺安全要求（1）木工钢支撑搭设前，应根据施工图纸和设计要求，制定详细的施工方案。
（2）搭设过程中，严格按照施工方案进行操作，确保搭设质量。
（3）搭设完成后，对木工钢支撑进行自检，发现问题及时整改。
4. 施工现场安全要求（1）施工现场应保持整洁，严禁堆放杂物，确保通道畅通。
（2）施工现场应设置消防设施，确保消防通道畅通。
（3）施工现场应设置排水设施，防止雨水浸泡木工钢支撑。
5. 拆除安全要求（1）拆除木工钢支撑前，应对现场进行安全检查，确保无安全隐患。
（2）拆除过程中，严禁使用暴力方法，防止造成安全事故。
（3）拆除后的材料应及时清理，防止堵塞通道。
三、安全注意事项1. 施工人员应熟悉木工钢支撑的搭设、拆除方法，掌握安全操作技能。
2. 施工过程中，密切关注木工钢支撑的受力情况，发现异常及时处理。
3. 严格遵守施工现场的各项安全规定，确保施工安全。
四、应急处理1. 发生安全事故时，立即停止施工，组织人员抢救受伤人员。
2. 保护现场，等待相关部门进行调查处理。
3. 按照事故原因，分析原因，制定预防措施，防止类似事故再次发生。
五、总结本次安全技术交底旨在提高施工人员的安全意识，确保木工钢支撑施工过程中的安全。
请各施工人员认真学习，严格遵守各项安全规定，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底书表格编号1311
项目名称杭州地铁2号线SG2-21标中铁四局项目部
第 1 页
共10 页交底编号HTDT21 JSJD-DJLZ-20170412
工程名称董家路站
设计文件
图号/
施工部位董家路站附属结构D口一期钢支撑
交底日期2017年4月12日
技术交底内容：
1、技术交底范围；
本交底适用于杭州地铁2号线SG2-21标董家路站附属结构D口一期钢支撑的施工作业。
2、设计情况；
董家路站D口围护一期结构采用Φ850@600SMW工法桩（内插700×300×13×24mm型钢，隔一插一，局部采用密插）+砼支撑的支护体系+钢支撑的支护体系。
冠梁尺寸为800*1200mm，冠梁长度总计26.4m，基坑第一道支撑采用钢筋混凝土支撑(600*800mm)+角撑（2000*2000*300mm），第二、第三道撑采用Ф609，t=16mm钢管支撑体系对撑。
整个一期开挖面分三层开挖，冠梁支撑顶标高 3.6m,第一道钢支撑中心线标高0.7m,第二道钢支撑中心线标高-2.7m,附属基坑底标高-5.9m。
土方开挖每层开挖至钢支撑中心线一下1.2m处停止开挖，并要求在16小时内架设完成。
董家路站附属结构D 出入口一期钢支撑共设置2层，每层共设置4道钢支撑（2道直撑，2道斜撑）水平间距约1.4～3m，竖向间距为3.4m。
3、开始施工的条件及施工准备工作
钢支撑施工条件为，第一道砼支撑混凝土强度达到设计强度，且土方开挖为分段分层放坡开挖，边开挖边架设，基坑开挖至设计标高。
前准备好支座（钢垫箱）同时下料，准备好钢牛腿料，一旦工作面出来能及时投入安装。
4、施工工艺 4.1钢支撑安装
(1)单个施工段钢支撑的安装工艺流程：基坑土方开挖→安装钢围檩→围檩背后填充→安装支撑施加轴力→开挖下一个工作面。
钢支撑施工工艺流程图如下：
图4.1-1 钢支撑安装工艺流程图
(2)每层土方开挖至支撑位置后，根据支撑中心线计算出钢牛腿顶面标高。
钢牛腿采用400*400mm 的角钢，焊好后的钢牛腿保证直角垂直，并有足够的稳定性，不得出现歪扭、虚焊现象。
牛腿安装完成后立即进行围檩背后采用C30细石混凝土填充密实，然后安装钢支撑。
及时调整已拼装好的支撑长度，经复验无误后，再由50t 汽车吊将支撑架设到位，并及时按设计要求进行预应力施加。
(3)钢支撑架设
1)直撑部位等土方开挖结束，在墙面上标出支撑位置，并将型钢表面凿除干净。
以使支撑顶端及墙面受力均匀。
并测量钢支撑安装标高及水平位置，将两块三角钢板牛腿（250×200）以及与型钢进行焊接；如图4-2
基坑土方开挖 钢支撑组拼
施工监
围檩背后填充 安装支撑施加
开挖下一个工安装钢围檩
图4.1-2直撑部位安装图
斜撑安装前先将钢垫箱与型钢进行焊接，并在钢垫箱一侧用三角铁与钢垫箱焊接。
将斜撑支座连成整体，其安装方法与直撑相同。
图4.1-3 斜撑部位安装图
2）迅速安装支撑并及时按设计值施加预应力。
每根钢支撑的配置按总长度的不同配用一端固定端一端活动端，中间段采用标准管节进行配置，在地面按设计长度进行预拼装。
钢支撑安装之前，需实际丈量两侧地下连续墙间的净间距，及时调整已拼装好的支撑长度。
经复验无误后，再由汽车吊采用两点吊装，吊点一般在离端部0.2L(L=支撑长度)左右为宜将支撑吊入基坑，架设到设计位置。
吊装时在两端部设置人工牵引绳。
钢支撑吊装到位，不要松开吊钩，先使固定端放在三角钢板上，将活络头子拉出顶住型钢；再将2台液压千斤顶放入活络头子顶压位置，在活动端施加预应力。
预应力施加到位后，在活络头子中锲紧垫块，并烧焊牢固，然后回油松开千斤顶，解开起吊钢丝绳，完成该根支撑的安装。
千斤顶施加预应力时，对预应力值做好记录备查，预应力施加按设计要求进行。
千斤顶本身必须附有压力表，使用前需在实验室进行标定，两台必须同步施加顶力，端头、千斤顶各轴线要在同一平面上。
施加轴力计钢支撑安装前，需通知监测单位提前焊接轴力计，并对引接出的测线进行规整保护。
图4.1-4钢支撑吊装示意图
3）钢支撑安装活络头同层及上下层宜错开设置，钢支撑安装完成后，及时设置防止支撑脱落的下托上挂措施。
措施如下：
图4.1-5 钢围檩上挂示意图
图4.1-6 钢围檩下托示意图
4）每根钢管支撑连接由12个M24螺栓连接，并加设垫圈。
不得随意减少连接螺栓数量。
5）分级施加轴力：依据设计要求进行第一次轴力施加，然后按20%设计值逐级增加支撑轴力。
且最终施加轴力值根据基坑围护结构变形、轴力监测等监测资料确定。
预加预应力的设备应专人负责，且定期维护，每次加压过后应对连接螺栓进行复拧，如有异常应及时校验。
6）在施加预应力时要密切注意支撑全长的弯曲和电焊异常情况，所加预应力值应满足设计要求。
并及时压紧固定斜口钢楔。
7）在每安装完下一道钢支撑后，相应上道钢支撑复加预应力，复加预应力设备同上。
待复加预应力达设计要求后，即再压紧，固定斜口钢楔，并采用电焊把钢楔锁定。
4.2钢支撑拆除
（1）钢支撑拆除施工工艺流程：支撑收起吊紧→上层支撑施加预应力→拆除钢楔→卸下千斤顶→吊出钢支撑。
图4.2-1 钢支撑拆除工艺流程图
1)钢支撑拆除顺序：附属结构底板达到设计强度后拆除第二道钢支撑；待顶板砼强度达到规定强度后，施工顶板全外包防水层，并回填覆土。
钢支撑采用履带吊拆除。
2)钢支撑拆除时分级释放轴力，避免瞬间预加应力释放过大而导致结构局部变形、开裂。
3)为防止结构开裂，对应结构板砼需到设计强度以后才能拆除钢支撑。
4)钢支撑拆除方法
用汽车吊将钢支撑托起，在活动端设100T千斤顶，施加轴力至钢楔块松动取出钢楔块，逐级卸载至取完钢楔，拆下钢支撑。
5）钢支撑拆除作业严禁碰撞其它支撑。
5、质量标准。
