汽车坡道3侧壁计算书教案
汽车坡道计算公式2003

汽车坡道计算公式2003
汽车坡道计算公式2003
1. 坡度(Gradient):坡度是指坡道上升或下降的角度,通常用百分比(%)或角度(°)来表示。
对于汽车坡道计算公式,需要将坡度转换为专为表示的参数。
公式1:坡度(%)=((H-L)/L)*100
其中,H为水平距离,L为垂直距离。
2.上坡和下坡:
-上坡:在上坡时,汽车需要克服重力的作用,因此需要计算所需的引擎扭矩。
公式2:引擎扭矩(Nm)=(正对应的重力分量+方向相同的滚动阻力分量)*车轮半径
其中,重力分量等于重力加速度乘以汽车质量,滚动阻力分量等于滚动阻力系数乘以重力加速度乘以汽车质量。
-下坡:在下坡时,汽车必须抵消重力的作用,因此需要计算所需的制动力。
公式3:制动力(Nm)=(负对应的重力分量+方向相同的滚动阻力分量)*车轮半径
其中,负对应的重力分量等于负重力加速度乘以汽车质量。
3. 引擎输出功率(Engine output power):引擎输出功率是指引擎
在单位时间内所作的功,通常以马力或千瓦表示。
在汽车坡道计算中,引
擎输出功率是一个重要参数。
公式4:引擎输出功率(kW)= 引擎输出扭矩(Nm) * 引擎转速(rpm) / 9549
其中,引擎输出扭矩可以通过汽车手册或相关文献获得。
转速通常以
每分钟转数(rpm)来表示。
需要注意的是,这些公式只能作为计算和估算的工具,实际情况可能
会受到许多其他因素的影响,如路面摩擦系数、风阻、空气密度等。
因此,在实际应用中,还需要综合考虑各种因素来准确计算汽车在坡道上的力学
情况。
汽车坡道结构设计

汽车坡道结构设计作者:***1汽车坡道结构形式概述1、建筑形式1)形状:直线型和曲线形2)埋置情况:建筑内式和地下埋置式3)有无顶板:顶板式和敞口式2、结构形式2坡道结构设计流程1、理解设计意图2、构建模型及计算A)设计条件B)荷载统计I. 永久作用统计II. 可变作用统计C)结构计算I. 模型简化II. 计算过程地基承载力验算抗浮验算底板内力计算侧壁内力计算顶板内力计算3、绘制施工图-构造要求4、同其他专业联校5、专业内部校对审核3汽车坡道结构计算原则1、常用资料《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(GB50010-2010)《汽车库建筑设计规范》(JGJ 100-98)14SG313《老虎窗、采光井、地下车库(坡道式出入口》16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》《混凝土结构构造手册》(中国有色工程设计研究总院编)2、组成部分1)侧壁2)底板3)顶板4)止水带5)其他节点3、构建模型及计算1)设计基础资料A. 工程地质勘察报告B. 建筑条件C. 相关水文及气象资料2)计算过程A. 地基承载力验算I. 荷载种类及其组合坡道自重及其上的覆土和活荷载引起的地基反力或地下水浮力。
当地基不是太软弱时,可以测定地基反力为均匀分布。
计算时可以采取荷载除以底板面积。
II. 验算地基反力R0 = 坡道顶荷载坡道全重 / 底板面积坡道内活载≤修正后地基承载力特征值B. 抗浮验算I. 抗浮措施自重抗浮、压重抗浮、基底配重抗浮、抗拔桩抗浮或锚杆抗浮II. 荷载种类及其组合验算Gk/F≥1.05Gk为不含活载在内的坡道自重等永久作用荷载标准值F 为地下水浮力III. 抗浮验算C. 底板内力计算I. 荷载类型及组合恒载作用坡道自重 Pgk=坡道混凝土部分自重坡道垫层自重覆土自重Psk=γHn活载作用室外地面汽车荷载按《建筑结构荷载规范》GB50009-2012按单向板取35KN/㎡;双向板20KN/㎡,并根据附录B进行深度折减,扩散角按35°考虑。
汽车坡道土方方案3

目录一、工程概况 (2)二、边坡放坡稳定性验算: (2)三主要项目施工方法: (2)(一)土方开挖顺序: (2)(二)土方开挖前应具备条件: (2)(三)土方开挖: (3)(四)土方回填: (3)四质量保证措施: (3)五成品保护措施: (4)六安全文明施工措施: (4)(一)安全防护措施: (4)(二)临时用电 (5)(三)机械安全措施 (5)(四)消防保卫措施 (5)(五)现场管理措施 (5)(六)料具管理措施 (6)(七)环境保护管理措施 (6)(八)环境卫生管理措施 (6)北京矿建公司第六项目经理部汽车坡道土方工程施工方案一、工程概本工程是701#写字楼、711#商住楼工程的附属工程(汽车坡道),711#商住楼两条,701#写字楼三条,共计五条。
五条车道的标高最低处为-7.4m。
降水工作已经进行。
五条车道将按照主体结构的施工进度陆续开挖。
二、边坡放坡稳定性验算:暂定土方开挖放坡系数为1:0.75 ,验算方法采用稳定性计算分析法。
根据地质勘探报告查得:土颗粒之间粘聚力c=27.6(平均值)粉质黏土的重度γ=19.5(平均值)=γ.H/c=19.5×7.4/27.6=5.22边坡稳定系数∮s-β曲线及土的c、∮、γ值可以求出稳定的查(简明施工计算手册162页)∮s=60度坡角∮s∴Tg60°=0.58<0.75∴满足稳定要求。
(六)主要劳动力计划用量:测量员:2人壮工:10人(七)主要机械设备用量:反铲挖掘机:1辆运输汽车:2辆三主要项目施工方法:(一)土方开挖顺序:开挖顺序:按照汽车坡道从建筑物内出入路线倒退开挖。
(二)土方开挖前应具备条件:1.通过深井降水,降水未降至设计要求基底-1.5m,并能确保此水位的稳定性。
2.根据建设单位给定的红线和水准点,复测基坑的定位尺寸,合格后方可进行土方开挖。
3.清除施工区域障碍物。
基坑施工所需的临时设施,按施工平面布置图设置就绪,如:水电源、道路、排水等暂设设施。
坡道计算书

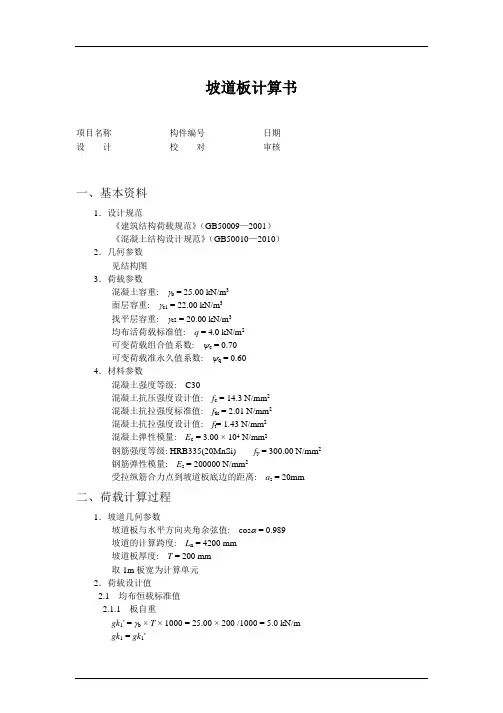

坡道板计算书项目名称_____________构件编号_____________日期_____________ 设计_____________校对_____________审核_____________一、基本资料1.设计规范《建筑结构荷载规范》(GB50009—2001)《混凝土结构设计规范》(GB50010—2010)2.几何参数见结构图3.荷载参数混凝土容重: γb = 25.00 kN/m3面层容重: γc1 = 22.00 kN/m3找平层容重: γc2 = 20.00 kN/m3均布活荷载标准值: q = 4.0 kN/m2可变荷载组合值系数: ψc = 0.70可变荷载准永久值系数: ψq = 0.604.材料参数混凝土强度等级: C30混凝土抗压强度设计值: f c = 14.3 N/mm2混凝土抗拉强度标准值: f tk = 2.01 N/mm2混凝土抗拉强度设计值: f t= 1.43 N/mm2混凝土弹性模量: E c = 3.00 × 104 N/mm2钢筋强度等级: HRB335(20MnSi) f y = 300.00 N/mm2钢筋弹性模量: E s = 200000 N/mm2受拉纵筋合力点到坡道板底边的距离: a s = 20mm二、荷载计算过程1.坡道几何参数坡道板与水平方向夹角余弦值: cosα = 0.989坡道的计算跨度: L n = 4200 mm坡道板厚度: T = 200 mm取1m板宽为计算单元2.荷载设计值2.1 均布恒载标准值2.1.1 板自重gk1' = γb ×T × 1000 = 25.00 × 200 /1000 = 5.0 kN/mgk1 = gk1'2.1.2 板面层自重gk 3' = γc1 × C 2 ×1000 = 22.00 × 30 /1000 = 0.66 kN/m gk 3 = gk 3'2.1.3 找平层自重gk 5' = γc2 × C 3 × 1000 = 20.00 × 20 /1000 = 0.40 kN/m gk 5 = gk 5' 永久荷载标准值 gk =( gk 1 + gk 3 + gk 5 )/ cos α = (5.0 + 0.66+ 0.4 )/0.989 = 6.13 kN/m 2.2 均布荷载设计值 由活荷载控制的坡道板荷载设计值: p L = 1.2gk + 1.4q = 1.2 × 6.13+ 1.4 × 4.0 = 13kN/m 由恒荷载控制的坡道板荷载设计值: p D = 1.35gk + 1.4ψc q = 1.35 × 6.13 + 1.4 × 0.70 × 4.0= 12.2 kN/m 最不利的坡道板荷载设计值: p = Max{p L ,p D } = Max{13,12.2}= 13 kN/m三、正截面承载能力计算1.配筋计算 h 0 = T - a s = 200 - 20 = 180 mm 跨中最大弯矩, M max =218pL =1/8×13×24200× 10-6 = 28.67 kN·m1) 相对界限受压区高度ξbεcu = 0.0033 - (f cu,k - 50) × 10-5 = 0.0033 - (30 - 50) × 10-5 = 0.0035 > 0.0033 取εcu = 0.0033按规范公式(7.1.4-1)ξb =β11 +f yE s εcu=0.801 +3002.00 × 105 × 0.00330= 0.552) 受压区高度x按规范公式(7.2.1-1), A s ' = 0, A p ' = 0 M = α1f c bx ⎝⎛⎭⎫h 0 - x2x = h 0 -h 02 -2Mα1f c b= 180 - 1802 - 2 × 28.67 × 1061.00 × 14.3 × 1000= 11.51mm< ξb h 0 = 0.55 ×180 = 99.00mm, 按计算不需要配置受压钢筋3) 受拉钢筋截面积A s 按规范公式(7.2.1-2)α1f c bx = f y A s得 A s =α1f c bx f y=1.00 × 14.3 × 1000 × 11.51300.00= 549mm 24) 验算配筋率ρ = A s bh = 5491000 × 200 × 100% = 0.27% < ρmax = 1.76% 不超筋⎭⎬⎫ρmin = 0.2%ρmin = 0.45 × 1.43/ 300.00 = 0.21% ρmin = 0.210% < ρ满足最小配筋率要求梯段中间截面实际配置受拉钢筋为B 10@140, 每米宽板实际配筋面积为561mm 2四、斜截面承载能力验算V = 0.5pL 0 = 0.5 × 13 × 4200 / 1000 = 27.3kN 1) 复核截面条件 按规范公式(7.5.1)0.25βc f c bh 0 = 0.25 × 1.00 × 14.3 × 1000 × 180 = 643.5 × 103 N V = 27.3 kN < 643.5 kN, 截面尺寸满足要求 2) 验算构造配筋条件按规范公式(7.5.7-2) 取λ = 30.70bh f t = 0.7 × 1.43 × 1000 × 180= 180.18 × 103 N > V = 22.2kN斜截面承载力满足要求五、跨中挠度验算1.荷载效应的标准组合值 p k = gk + q = 6.13 + 4.0 = 10.13 kN/mM k = 18p k L 02 = 18× 10.13 × 42002 × 10-6 = 22.34 kN·m2.荷载效应的准永久组合值 p q = gk + ψq q = 6.13 + 0.60 × 4.0 = 8.53 kN/mM q = 18p q L 02 = 18× 8.53× 42002 × 10-6 = 18.81 kN·m 3.挠度验算 1) 裂缝间纵向受拉钢筋应变不均匀系数ψ: 由规范公式(8.1.3-3), 纵向受拉钢筋的应力: σsk = M k0.87h 0A s=223400000.87 × 180× 561=254.3N/mm 2对矩形截面受弯构件, 有效受拉混凝土截面面积: A te = 0.5bh = 0.5 × 1000 × 180 = 90000 mm 2 按规范公式(8.1.2-4)计算纵向钢筋配筋率: ρte = A s A te = 56190000= 6.23 × 10-3混凝土抗拉强度标准值: f tk = 2.01 N/mm 2按规范公式(8.1.2-2), ψ = 1.1 - 0.65f tkρte σsk= 1.1 - 0.65 ×2.01 × 10006.23 × 254.3= 0.282) 钢筋弹性模量和混凝土弹性模量的比值: αEαE = E s E c= 20000030000 = 6.673) 受压翼缘面积与腹板有效面积的比值: γf ' 对于矩形截面, γf ' = 0.00 4) 纵向受拉钢筋配筋率: ρρ = A s bh 0= 5611000 × 180 = 0.00315) 受弯构件的短期刚度: B s由规范公式(8.2.3-1), B s =E s A s h 021.15ψ + 0.2 +6αE ρ1 + 3.5 γf '= 200000 × 561 × 18021.15 × 0.28 + 0.2 +6 × 6.67 × 0.00311 + 3.5 × 0.00× 10-9 = 5626.83 kN·m 26) 考虑荷载长期效应组合对挠度增大的影响系数: θ根据混凝土结构设计规范8.2.5条规定: ρ' = ρ, 取θ = 1.6 7) 受弯构件的长期刚度: B 根据规范公式(8.2.2), 可得B = M kM q (θ - 1) + M k B s=22.3418.81 × (1.6 - 1) + 22.34× 5626.83 = 3738.28kN·m 28) 跨中挠度: ff = 5384p k L 04B = 5384 × 10.13 × 420043738.28× 10-9 = 11 mm9) 容许挠度: 因计算跨度L 0小于7000mm, 所以容许挠度[L 0] = L 0200 = 4200200= 21.00 mm跨中最大挠度小于容许挠度, 满足要求。
钢桁架坡道施工方案计算书

一、工程概况大连xxx工程设计图纸中的4#坡道将在主体工程完工后施工,故现阶段不能满足汽车行驶进入地下室的需求,需自行设计制作一条行车路线以使汽车能从1#大门驶入地下室各层,此路线的关键部分即是坡道。
行车路线为:先从1#大门处的边坡护壁上通过1#钢架坡道行驶到B2层顶板上,再通过东南角处的回填坡道分别进入B2、B3层,最后从B3层通过2#钢架坡道驶入B4层。
(详见行车路线图)二、1#、2#钢架坡道结构设计1、设计荷载设计上车荷载:载货汽车总重30吨2、结构设计下部为型钢桁架结构,详见结构图上部铺设地沟盖板,选用02J331图集中的B15-11号盖板,详见盖板配筋图。
3、计算书(1)设计上车荷载 30t=3×105N上部盖板选取02J331中B15-11 自重4.28KN取汽车轮距1.5 米中间梁危险状态M=(1/8F’l’+q’l’2/24)×1.2max=(1/8×71.8×103×5.22×103+1/24×8.20×5.222×106)×1.2=67.39×106N·mm=1.2×{75+1 /2×(75+8.2×5)}VA=159.6KNσ=Mmax/W≤f=210N/mm2- 1 -W≥Mmax/F=选用25a普通工字钢 W=mm3梁端抗剪能力验算ν=V/A=159.6kn /48.5×102=32.9N/mm2<fy(2)梁中挠度验算ω= F’l’3/192EI+ q’l’4/384EI=71.8×103×5.223×109/(192×2.06×105×5017×104)+8.20×5.224×1012/(384×2.06×105×5017×104)=7mm<l/400=12.5mm(3)梁整体稳定稳定系数查施工手册φb=0.86Mmax /φBW=67.39×106/(0.86×)=195.4 N/mm2<fy(4)翼缘的局部稳定验算b1/t≤15√235/fy=15.87b 1为翼缘外伸宽度 b1=58t为翼缘平均厚度 t=13∴满足要求(5)立杆稳定计算选择最大立杆长度7m 有效长度lo=0.5×7=3.5m 临界荷载Pcr =π2EI/ Lo2=π2×2.06×105I/35002=0.166Iy>159.6KNIy>mm4取18号普通工字钢 Iy=mm4 h=180mm b=90mm (6)梁对接焊缝验算焊条E43 三级焊缝σ=Mmax /Wx=67.39×106/=168N/mm2<ftw=185 N/mm2- 2 -τ=VSmax /Ixtw=159.6×103/(217×8)=91.9 N/mm2<ftw=125 N/mm2折算应力验算腹板与翼缘连接处应力√(σ12+3τ12)≤1.1ftwσ1=σmax(250-26)/250=168×224/250=150.53 N/mm2τ1=VS1/Ixtw=159.6×103×116×13×125/(5017×104×8)=74.9 N/mm2√(σ12+3τ12)=198.8 N/mm2<1.1×185=203.5 N/mm2∴满足要求三、施工方案1、材料准备(1)钢结构构件由钢架安装委托单位按照设计图自行加工。
