广汽丰田 CAMRY(凯美瑞)轿车 正时校对方法

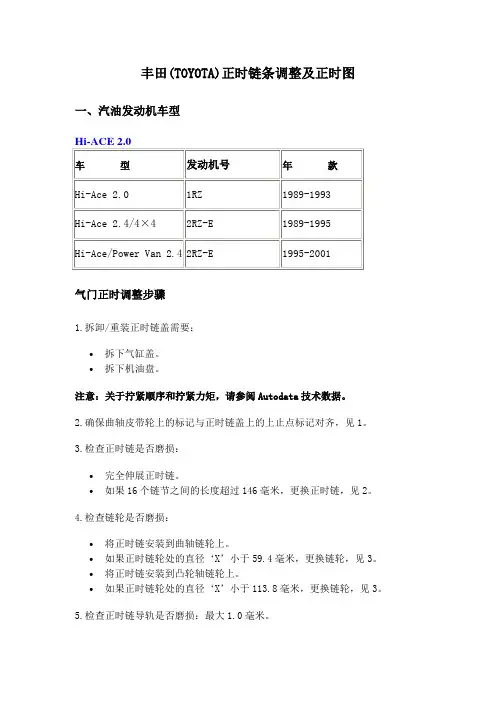

丰田(TOYOTA)正时链条调整及正时图
丰田(TOYOTA)正时链条调整及正时图一、汽油发动机车型气门正时调整步骤1.拆卸/重装正时链盖需要：∙拆下气缸盖。
∙拆下机油盘。
注意：关于拧紧顺序和拧紧力矩，请参阅Autodata技术数据。
2.确保曲轴皮带轮上的标记与正时链盖上的上止点标记对齐，见1。
3.检查正时链是否磨损：∙完全伸展正时链。
∙如果16个链节之间的长度超过146毫米，更换正时链，见2。
4.检查链轮是否磨损：∙将正时链安装到曲轴链轮上。
∙如果正时链轮处的直径‘X’小于59.4毫米，更换链轮，见3。
∙将正时链安装到凸轮轴链轮上。
∙如果正时链轮处的直径‘X’小于113.8毫米，更换链轮，见3。
5.检查正时链导轨是否磨损：最大1.0毫米。
6.使曲轴键槽对齐12点钟位置，见4。
7.安装正时链，确保被标记的正时链节对齐，见5和6。
8.将正时链固定到凸轮轴链轮7上。
9.安装正时链盖和机油盘。
10.确保凸轮轴定位销在12点钟位置，见8。
11.安装气缸盖。
12.安装凸轮轴链轮螺栓9。
拧紧力矩：74Nm。
13.缩回正时链张紧器10并使固定销11啮合。
14.安装正时链张紧器。
注意：在安装期间，正时链张紧器固定销将脱开。
Hi-ACE 2.4/4×4气门正时调整步骤1.拆卸/重装正时链盖需要：∙拆下气缸盖。
∙拆下机油盘。
注意：关于拧紧顺序和拧紧力矩，请参阅Autodata技术数据。
2.确保曲轴皮带轮上的标记与正时链盖上的上止点标记对齐，见1。
3.检查正时链是否磨损：∙完全伸展正时链。
∙如果16个链节之间的长度超过146毫米，更换正时链，见2。
4.检查链轮是否磨损：∙将正时链安装到曲轴链轮上。
∙如果正时链轮处的直径‘X’小于59.4毫米，更换链轮，见3。
∙将正时链安装到凸轮轴链轮上。
∙如果正时链轮处的直径‘X’小于113.8毫米，更换链轮，见3。
5.检查正时链导轨是否磨损：最大1.0毫米。
6.使曲轴键槽对齐12点钟位置，见4。
7.安装正时链，确保被标记的正时链节对齐，见5和6。
正时的检查方法与流程
正时的检查方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工具和设备扳手、螺丝刀等常用工具正时皮带或正时链条的专用工具（如果需要）手电筒或照明设备2. 找到正时标记在发动机上找到正时标记，通常位于曲轴皮带轮、凸轮轴皮带轮或正时链条盖上。
发动机的正时错位怎么处理不懂看看也行

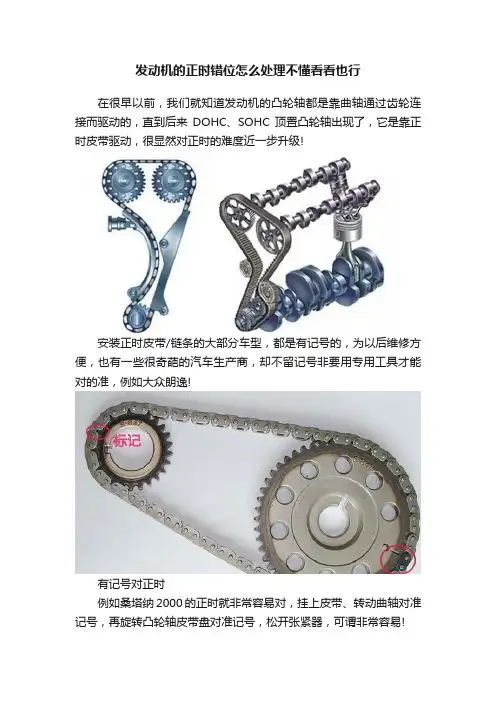

发动机的正时错位怎么处理不懂看看也行
在很早以前，我们就知道发动机的凸轮轴都是靠曲轴通过齿轮连接而驱动的，直到后来DOHC、SOHC顶置凸轮轴出现了，它是靠正时皮带驱动，很显然对正时的难度近一步升级!
安装正时皮带/链条的大部分车型，都是有记号的，为以后维修方便，也有一些很奇葩的汽车生产商，却不留记号非要用专用工具才能对的准，例如大众朗逸!
有记号对正时
例如桑塔纳2000的正时就非常容易对，挂上皮带、转动曲轴对准记号，再旋转凸轮轴皮带盘对准记号，松开张紧器，可谓非常容易!
后来正时链条出来了，越来越难对的正时，让修理工头疼不已，没有专用工具更是很难对准，如不借助专用工具，要拆下来两三次才能摸到确切位置!
那么在没有任何正时标记，一时间缺少专用工具的情况下，我们具体应该怎么办呢?
无记号对正时
首先，我们拆下所有缸火花塞，放一把螺丝刀或机油尺进去，旋转曲轴，寻找第1缸(靠近正时皮带盘的为1缸)上止点，如果旋转曲轴当中机油尺一直上升，再次旋转忽然下降，那么就倒过来一点，使机油尺保持在最高点，其位置也就基本是1缸上止点了。
然后旋转凸轮轴，使第一缸的进、排气凸轮顶点都向上或向下，两点凸轮的轮廓线形成一种水平线，使之成为“上八字”(即相当于进气门刚开和排气门刚关闭的位置)或“下八字”形状，然后套上皮带，松开张紧器。
正时错位的危害
那么这种没记号的正时，我们万一对错了，会出现什么情况呢?首先如果晚一个齿会使点火时间滞后，动力弱，混合气燃烧不好，发动机抖动;如果过一个齿，点火时间过早，引起爆震，发动机故障灯点亮等，调取故障码为:凸轮轴与曲轴相位不正确等。
如果车辆在行驶当中正时皮带突然断裂那后果将会更严重，会有顶断气门杆的危险!。
本田正时对法图
Accord 2.0 16V HONDA车型：Accord 2.0 16V；Prelude 2.0 16V 年款：1987-1992发动机代码：B20A5，B20A7拆卸注意：曲轴转动的正常方向是逆时针方向。
1.拆下：∙发动机侧支架和橡胶底座∙发动机下部挡板∙辅助驱动皮带∙动力助力转向皮带调节器∙动力助力转向泵∙发电机2.断开：∙火花塞高压线∙气缸盖罩的电缆保护罩3.拆下：∙气缸盖罩∙正时皮带中间盖44.转动曲轴到1号气缸的上死点位置。
确保正时标记1和2对齐。
5.确保凸轮轴链轮上的‘UP’标记3在顶部。
6.挂挡（手动变速器）或选择P挡（自动变速器）。
7.拆下：∙曲轴皮带轮螺栓和垫圈5∙曲轴皮带轮6∙正时皮带下盖78.将锁止销推入前凸轮轴壳体和凸轮轴中以保持它们在上死点位置。
工具号为07744-0010400。
9.松开张紧器螺栓8。
压紧弹簧推动张紧器并拧紧螺栓。
10.拆下正时皮带。
安装1.确保正时标记1和2对齐。
2.确保凸轮轴位于正确位置。
确保凸轮轴上的‘UP’标记3在顶部。
确保凸轮轴链轮上的正时标记与上气缸盖表面对齐。
3.安装新的正时皮带。
4.松开张紧器螺栓8。
5.拆下锁止销。
6.逆时针方向转动曲轴1/4圈以张紧皮带。
7.拧紧张紧器螺栓8到43 Nm。
8.按拆卸的相反顺序安装部件。
9.拧紧曲轴皮带轮螺栓5到115 Nm。
Accord 1.8/2.0/2.2VTEC HONDA车型：Accord 1.8/2.0；Accord 2.2 VTEC年款：1993-2001发动机代码：F18A3，F18B2，F20Z1，F20Z2，F20Z3，F22Z2拆卸注意：曲轴转动的正常方向是逆时针方向。
在拆下正时皮带之前必须拆下平衡轴皮带。
1.支撑发动机。
2.拆下：∙下防溅挡板∙辅助驱动皮带∙动力助力转向泵。
不要断开软管。
∙气缸盖罩∙正时皮带上盖3∙左侧发动机支座∙量油尺和油管∙调整螺母6的橡胶密封圈。
不要松开螺母。
点火正时怎么调
点火正时怎么调点火正时的调整方法如下：①首先检查断电器触点间隙，必要时予以调整。
触点的正常间隙为0.35一0. 45 mm o ②用手摇转发动机，使第一缸的活塞处在压缩行程的上止点位置。
其方法是拆下第一缸的火花塞，用手指堵住气缸盖上的火花塞孔，摇转曲轴，当感到有较大的气体压力时再慢慢转动曲轴，使正时记号或指针与规定的符号对准。
③旋松断电器壳体上的夹板固定螺钉，并拔下分电器盖上的中央高压线，使其端头离缸体3一4mm。
接通点火开关，然后将断电器外壳沿其轴的正常方向旋转，使触点闭合。
再反向转动外壳，到总高压线端头的缸体之间跳火为止，此时触点正好处于刚刚分开的位置。
④旋紧断电器壳体上的夹板固定螺钉，戴上分电器盖，装回火花塞。
⑤顺着分火头的正常旋转方向，按点火次序接好各缸的分高压线，第一缸的高压线应插人正对分火头的旁电极的插孔内。
⑥起动发动机检查，依据发动机运转声响和转速变化来确定点火正时校准是否正确，如不正确应再调整。
2汽车点火不正时汽车点火系统的点火正时过早、过迟都会导致发动机工作不正常，甚至导致发动机零部件损坏。
(1) 点火时机过早。
其现象是摇转曲时有反转现象(易打伤人)，发动机急加速、高转速、大负荷时发动机会有“瞎喀嗜〞(气门)的金属敲击声。
怠速时也有但声响不大。
(2) 点火时机过迟。
发动机起动困难、动力不够、温度过高、排气管放炮、发动机声响发闷等。
点火时机过早或过迟，可采纳转动分电器壳体的方法来调整。
转动方向是，点火电动机过早时与分火头转动方向相同，点火电动机过迟时与分火头转动方向相反。
3检查点火正时起动发动机后怎样检验点火正时?发动机起动后，将冷却水温上升到70?80C时，在发动机怠速运转时突然全力加速。
(1) 如果此时发动机转速迅速增加，有稍微敲击声并很快消失，说明该发动机点火正时(即点火时间)正确。
(2) 假设发动机转速不能随油门的加大而迅速增加，感到“发闷〞或排气管发出“突突〞声，则说明点火时间过迟。

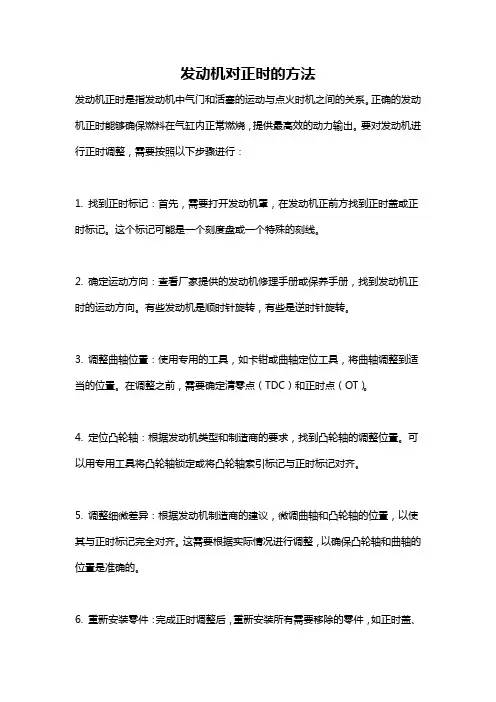

发动机对正时的方法
发动机对正时的方法发动机正时是指发动机中气门和活塞的运动与点火时机之间的关系。
正确的发动机正时能够确保燃料在气缸内正常燃烧，提供最高效的动力输出。
要对发动机进行正时调整，需要按照以下步骤进行：1. 找到正时标记：首先，需要打开发动机罩，在发动机正前方找到正时盖或正时标记。
这个标记可能是一个刻度盘或一个特殊的刻线。
2. 确定运动方向：查看厂家提供的发动机修理手册或保养手册，找到发动机正时的运动方向。
有些发动机是顺时针旋转，有些是逆时针旋转。
3. 调整曲轴位置：使用专用的工具，如卡钳或曲轴定位工具，将曲轴调整到适当的位置。
在调整之前，需要确定清零点（TDC）和正时点（OT）。
4. 定位凸轮轴：根据发动机类型和制造商的要求，找到凸轮轴的调整位置。
可以用专用工具将凸轮轴锁定或将凸轮轴索引标记与正时标记对齐。
5. 调整细微差异：根据发动机制造商的建议，微调曲轴和凸轮轴的位置，以使其与正时标记完全对齐。
这需要根据实际情况进行调整，以确保凸轮轴和曲轴的位置是准确的。
6. 重新安装零件：完成正时调整后，重新安装所有需要移除的零件，如正时盖、罩子和保护盖。
7. 完成后的测试：一旦发动机正时调整完成，需要进行一系列的测试，以确保发动机正常工作。
这包括检查发动机的转动是否顺畅，是否有异常噪音或振动，以及观察排放物是否正常。
需要注意的是，发动机正时是一项复杂的任务，并且可能需要一些专业知识和专用工具才能完成。
如果你没有相关经验或工具，建议将该任务交给专业的汽车维修技师来完成。
错误的正时调整可能导致发动机性能下降、燃烧不完全、动力不足甚至对发动机造成不可逆的损坏。
因此，请务必小心并谨慎进行发动机正时调整。
发动机正时调整与维护方法
发动机正时调整与维护方法发动机是汽车的核心部件之一，其性能的好坏直接影响着车辆的驱动和燃油经济性。
发动机正时调整与维护是保证发动机正常运行的关键，本文将介绍发动机正时调整与维护的方法。
一、什么是发动机正时调整？发动机正时是指气缸内活塞和气门的开闭状态与曲轴旋转角度之间的配合关系。
发动机正时调整是根据发动机的使用情况和维护需求，调整曲轴与气缸内活塞、气门的工作配合关系的过程。
通过合理的发动机正时调整，可以确保发动机的工作效率和燃油经济性。
二、发动机正时调整的方法1. 确定正时调整需要在汽车维修保养过程中，经常需要对发动机进行正时调整。
当发动机出现怠速不稳、动力不足、燃油消耗增加等问题时，往往是发动机正时需要调整。
可以通过检查发动机的工作参数，如点火提前角、燃油喷射时机等，判断是否需要进行正时调整。
2. 使用专用工具进行调整发动机正时调整需要使用专用工具，在进行调整之前，需要准备好专用工具，并按照车辆的技术手册中的要求进行正确的操作。
常见的调整工具包括曲轴锁定工具、凸轮轴锁定工具等。
通过这些工具的正确使用，可以保证调整的准确性和安全性。
3. 调整曲轴与凸轮轴位置发动机正时调整的关键是调整曲轴与凸轮轴的位置。
在调整之前，需要先锁定曲轴和凸轮轴的位置，使其停留在要调整的气缸位置上。
然后，通过调整曲轴和凸轮轴的相对位置，将气缸内活塞和气门的工作配合关系调整到最佳状态。
4. 检测调整效果在完成发动机正时调整后，需要进行相关参数的检测，以确保调整的效果符合要求。
可以使用专用的测量仪器，如点火提前角测量仪、燃油喷射时机检测仪等，对发动机的工作参数进行测量，以验证调整的准确性。
三、发动机正时的维护方法1. 定期检查发动机正时发动机正时的准确性会随着使用时间的增长而逐渐偏离，因此需要定期检查并进行必要的调整。
通常建议每隔一定里程或时间进行一次发动机正时检查，以保证发动机的正常运行。
2. 更换正时零部件发动机正时的准确性也受到正时零部件的磨损程度的影响。
12.3.1丰田车系正时
一、凯美瑞轿车2.0L/2.4L发动机正时链条拆卸步骤凯美瑞轿车2.0L/2.4L发动机正时链条部件识别如图12-3-1～图12-3-5所示。
凯美瑞轿车2.0L/2.4L发动机正时链条拆卸步骤如下。
1．断开蓄电池负极端子电缆。
2．拆卸1号发动机盖分总成。
3．拆卸右前轮。
4．拆卸发动机下盖（左）。
5．拆卸发动机下盖（右）。
图12-3-1 凯美瑞轿车2.0L/2.4L发动机正时链条部件识别（1/5）图12-3-2 凯美瑞轿车2.0L/2.4L发动机正时链条部件识别（2/5）图12-3-3 凯美瑞轿车2.0L/2.4L发动机正时链条部件识别（3/5）图12-3-4 凯美瑞轿车2.0L/2.4L发动机正时链条部件识别（4/5）图12-3-5 凯美瑞轿车2.0L/2.4L发动机正时链条部件识别（5/5） 6．拆卸前翼子板密封件（右）。
7．排出发动机机油。
8．拆卸前排气管总成。
9．拆卸发动机2号固定支座（右）。
10．拆卸发动机移动控制杆分总成。
11．拆卸2号发动机固定支架（右）。
12．拆卸三角皮带。
13．拆卸发电机总成。
14．拆卸叶轮泵总成。
15．拆卸点火线圈总成。
16．断开通风软管。
17．断开2号通风软管。
18．拆卸汽缸盖罩分总成，步骤如下。
（1）如图12-3-6所示，拆卸两个螺栓并断开两根发动机导线。
（2）如图12-3-7所示，拆卸汽缸盖罩上的螺栓和螺母，拆卸汽缸盖罩。
图12-3-6 拆卸螺栓 图12-3-7 拆卸汽缸盖罩的螺栓和螺母19．将1号汽缸置于压缩行程1缸上止点位置。
20．拆卸曲轴皮带轮。
21．拆卸曲轴位置传感器。
22．拆卸油底壳总成，步骤如下。
（1）如图12-3-8所示，拆卸油底壳上的螺栓和螺母。
（2）在曲轴箱和油底壳之间插入SST（专用工具）09032-00100的刀片。
切穿密封件并拆卸油底壳，如图12-3-9所示。
23．拆卸1号正时链条张紧器螺母、张紧轮和垫片，拆卸1号正时链张紧器总成，如图12-3-10所示。
