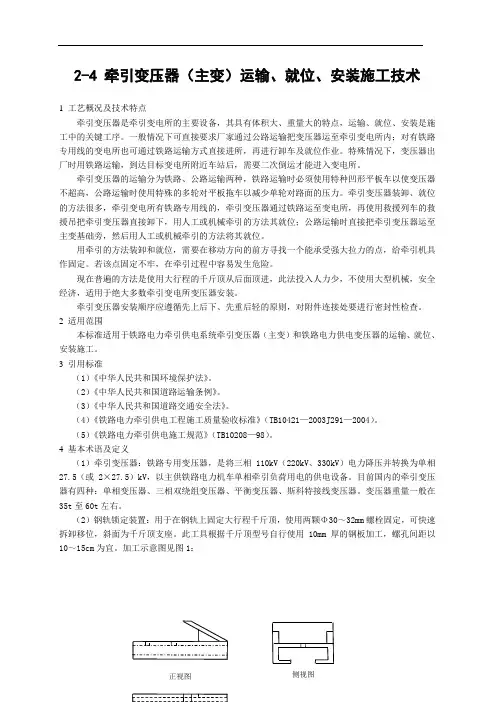

2-4 牵引变压器(主变)运输、就位、安装施工技术
2-4 牵引变压器（主变）运输、就位、安装施工技术1 工艺概况及技术特点牵引变压器是牵引变电所的主要设备，其具有体积大、重量大的特点，运输、就位、安装是施工中的关键工序。
一般情况下可直接要求厂家通过公路运输把变压器运至牵引变电所内；对有铁路专用线的变电所也可通过铁路运输方式直接进所，再进行卸车及就位作业。
特殊情况下，变压器出厂时用铁路运输，到达目标变电所附近车站后，需要二次倒运才能进入变电所。
牵引变压器的运输分为铁路、公路运输两种，铁路运输时必须使用特种凹形平板车以使变压器不超高，公路运输时使用特殊的多轮对平板拖车以减少单轮对路面的压力。
牵引变压器装卸、就位的方法很多，牵引变电所有铁路专用线的，牵引变压器通过铁路运至变电所，再使用救援列车的救援吊把牵引变压器直接卸下，用人工或机械牵引的方法其就位；公路运输时直接把牵引变压器运至主变基础旁，然后用人工或机械牵引的方法将其就位。
用牵引的方法装卸和就位，需要在移动方向的前方寻找一个能承受强大拉力的点，给牵引机具作固定。
若该点固定不牢，在牵引过程中容易发生危险。
现在普遍的方法是使用大行程的千斤顶从后面顶进，此法投入人力少，不使用大型机械，安全经济，适用于绝大多数牵引变电所变压器安装。
牵引变压器安装顺序应遵循先上后下、先重后轻的原则，对附件连接处要进行密封性检查。
2 适用范围本标准适用于铁路电力牵引供电系统牵引变压器（主变）和铁路电力供电变压器的运输、就位、安装施工。
3 引用标准（1）《中华人民共和国环境保护法》。
（2）《中华人民共和国道路运输条例》。
（3）《中华人民共和国道路交通安全法》。
（4）《铁路电力牵引供电工程施工质量验收标准》（TB10421—2003J291—2004）。
（5）《铁路电力牵引供电施工规范》（TB10208—98）。
4 基本术语及定义（1）牵引变压器：铁路专用变压器，是将三相110kV（220kV、330kV）电力降压并转换为单相27.5（或2×27.5）kV，以主供铁路电力机车单相牵引负荷用电的供电设备。
牵引变压器的特点
牵引变压器的特点
牵引变压器是一种专门为电力牵引设备设计的变压器，其主要特点包括以下几个方面。
高标称功率
牵引变压器的标称功率通常较大，一般可达到几十万千瓦，甚至上百万千瓦。
这是因为电力牵引设备需要消耗大量的电能，所以需要一定的功率保证。
高功率也使得牵引变压器的结构较为庞大，需要采用特殊的散热技术。
高电压等级和大电流负载
牵引变压器的输出电压通常为交流电25kV、50kV或者直流电1500V、3000V 等高电压等级，以满足电力牵引设备的工作需要。
同时，电力牵引设备还会产生较大的电流负载，需要牵引变压器具有良好的电流稳定性和输出电压稳定性。
高热稳定性和低噪音
牵引变压器的电路中通常含有较高的谐振电容和电感元件，对噪声和振动的敏感度较高。
为了减少噪音和振动，牵引变压器通常采用铁芯或者非晶态铁芯等减振材料，同时还会采用特殊的设计和制造技术来保证高热稳定性。
高可靠性和安全性
电力牵引设备是关系到运输安全的关键设备，因此对于牵引变压器的可靠性和安全性要求相对较高。
牵引变压器通常采用双列双股结构，以增强电气性能和抗震性能，同时还会采用多重的电气保护措施来保障设备的可靠性和安全性。
总之，牵引变压器的特点主要包括高功率、高电压等级和大电流负载、高热稳定性和低噪音、高可靠性和安全性等方面，这些特点也使得牵引变压器在电力牵引设备中发挥着重要的作用。

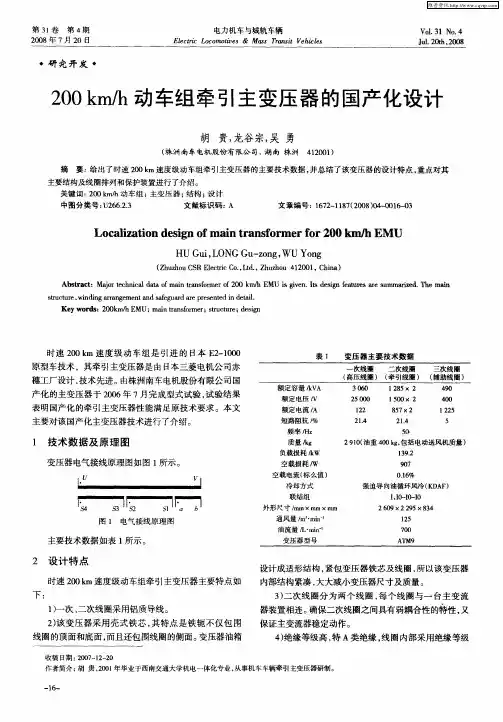

200km／h动车组牵引主变压器的国产化设计
Ｌｏ ａ ｉａ ｉ ｎ ｄ ｓｇ ｆｍａ ｎ ｔ ａ ｓｏ ｍ ｅ ｒ２ ０ ｋ ／ ｃ ｌ ｔｏ ｅ ｉ ｎ ｏ ｉ ｒ ｎ ｆ ｒ ｒｆ ０ ｍ ｈＥＭ Ｕ ｚ ｏ
ＨＵ ｉ Ｌ Ｇｕ ， ＯＮＧ － ｏ ｇ， Ｕ ｎ Ｇｕ ｚ ｎ Ｗ Ｙｏ ｇ
（ ｈ ｚｏ Ｓ ｌ ｔｃＣ ． ｔ．Ｚ ｕｈ ｕ ４２ ０ ， ｈｎ ） Ｚ ｕｈｕＣ ＲＥｅ ｒ ｏ， ｄ， ｈ ｚｏ １０ １ Ｃ ｉ ｃｉ Ｌ ａ
Ａ ｓｒｃ：Ｍ ｊ ｃｎｃｌ ａ ｆ ｉ ｔ ｎｆ ｍ ｒ ｆ ０ ｍ ｈＥ ｉ ｎ Ｉ ｅｉｎｆ ｔｒ ｒ ｓｍｍ ｒ ｅ 。 ｈ ａ ｂｔａｔ ａ ｒｅｈ ｉ ｔ ｏ ｎ ｒ ｓ ｒ ｅ ０ｋ ／ ＭＵ ｉ Ｓ ｅ。ｔ ｄｓ ａ ｅ ａｅ ｕ ａｉ ｄ Ｔ ｅｍ ｉ ｏｔ ａ ｄ ａ ｍａ ａ ｏ ｏ２ ｓ ｒ ｓ ｇ ｅｕ ｓ ｚ ｎ
维普资讯
胡 贵 等 ・０ ｍ／ ２ ０ｋ ｈ动车组牵引 主变压器 的国产化设计 ・０ ８ ２ ０ 年第 ４期
为 Ｈ级 的 Ａ板及 Ｎ ｍ ｘ １ 纸绝缘 。 ｏ ｅ４ ０
较 大 ，采用 了多根 Ｎ ｍ ｘ １ 纸包铜导线并联绕制而成 。 ｏ ｅ４ ０ 为了满足高阻抗要求 ， 变压 器线圈采用饼式线 圈 ， 交错式 布置 。为 了减小变 压器 的体积 ， 变压器采用壳式 结构 ， 但 是壳 式变压器线 圈绝缘 结构较心式线 圈结构 复杂 。为了 降低 附加损耗 ， 二次线 圈和三次线圈采用组合导线 ， 且每 饼 中间进行 一次转 位 。 ３ 油箱 ． ３
牵引变压器保护
6牵引变压器保护6.1 牵引变压器的保护方式牵引变压器的类型及接线牵引变压器（又称主变压器）是牵引变电所的主要设备。
牵引变压器的额定电压，原边为110kV(或220 kV)；次边为27.5kV，比接触网额定电压25kV高10%；AT供电方式的牵引变压器次边额定电压为55kV或2×27.5kV。
牵引变压器的额定容量，有10、12.5、16、20、25、31.5、40、50、63MVA等9个等级。
.1 牵引变压器类型牵引变电所中常用的牵引变压器类型有单相变压器、三相变压器、三相-两相变压器（如斯科特接线、阻抗匹配平衡变压器等），从变压器的结构上讲，牵引变压器主要为油浸式变压器。
.2 牵引变压器的接线1.单相牵引变压器单相牵引变压器的接线形式，有纯单相接线、单相V,v接线和三相V,v接线3种。
例如，单相牵引变压器采用纯单相接线的原理接线如图6.1所示。
（图6.1 纯单相接线原理接线图）2.三相牵引变压器三相双绕组变压器的接线有多种形式，为统一起见，国家有关标准规定：Y,d11、Y,yn12、YN,d11三种形式为标准接线。
牵引变电所采用的是YN,d11接线，原边电压110kV，次边电压27.5 kV。
三相牵引变压器采用YN,d11接线的原理接线如图6.2所示。
采用YN,d11接线的优点是：（1）牵引变压器的容量较大，一般只能由110kV或220kV电网供电，而该电压等级的电网为中性点直接接地系统。
三相牵引变压器的原边绕组接成YN，便于与电力系统的运行方式配合。
另外，中性点接地还具有降低绕组的绝缘造价等优点。
（2）由电机学原理知道，当三相变压器的次边绕组为三角形接线时，可以提供三次谐波电流的通路，从而保证变压器的主磁通和电势为正弦波。
原边绕组接成YN ，引出线端子A、B、C接电力系统三相，中性点通过隔离开关QS接地；次边绕组接成三角形，c端子接钢轨和地网，a端子和b端子分别接到两臂的牵引母线上。
电气化铁路几种牵引供电主变压器原理分析与比较
１ 变 压 器 的 结 构 种 类 和 接 线 方 式
两侧 对 应 的供 电 臂 供 电 ， 臂 电 压 的相 位 差 为 ６ 两 Ｏ 度 ， 是６ 也 Ｏ度 接 线 。因 此 ， 这 两 个 相 邻 的 接 触 网 区 在 段 间 采用 了分 相绝 缘器 。 １４ ． 斯 科 特 结 线 变 压 器 （ 图 １ 实 际 上 也 是 由 两 台 单 相 变 压 器 按 规 定 见 ） 连 接 而 成 。 台单 相 变 压 器 的 原 边 绕 组 两 端 引 出 ， 一 分 别 接 到三 相 电力 系 统 的 两 相 ， 为 Ｍ 一 端 到 Ｍ 座 变 压 器 原 边 绕 组 的 另
中 点 ０ ， 为 Ｔ 座 变 压 器 。这 种 结 线 形 式 把 对 称 三 相 称
牵 引 变 压 器 的 原 边 跨 接 于 三 相 电力 系 统 中 的 两 相 ， 边 一 端与 牵引 侧母 线连 接 ， 一端 与轨道 及接 副 另 地 网连 接 。 引 变 压 器 的 容 量 利 用 率 高 ， 其 在 电 力 牵 但 系 统 中 单 相 牵 引 负 荷 产 生 的 负 序 电 流 较 大 ， 接 触 对
网 的 供 电 不 能 实 现 双 边 供 电 。 以 ， 种 结 线 只 适 用 所 这 于 电 力 系 统 容 量 较 大 ， 力 网 比较 发 达 ， 相 负 荷 用 电 三 电能 够 可 靠 的 由地 方 电 网 得 到 供 应 的 场 合 。 外 ， 另 单
电 压 变 换 成 对 称 两 相 电 压 ， 两 相 中 的 一 相 供 应 一 用 边 供 电 臂 ， 一 相 供 应 另 一 边 供 电 臂 。Ｍ 座 变 压 器 另 原 边 绕 组 匝 数 ， 端 分 别 接 入 电 力 系 统 的 Ｂ， 相 ； 两 Ｃ 副
各牵引变压器的计算容量公式
各牵引变压器的计算容量公式
牵引变压器是电力系统中的重要设备，用于将高压电能转换为适合牵引机车使用的低压电能。
它在铁路运输中起着至关重要的作用，因此计算其容量是非常重要的。
下面将为您介绍各牵引变压器的计算容量公式。
1. 直流牵引变压器的计算容量公式：
直流牵引变压器的容量取决于牵引机车的电流需求，通常使用下述公式进行计算：
容量（千伏安）= 电流（安培）× 电压（伏特）
2. 交流牵引变压器的计算容量公式：
对于交流牵引变压器，其容量的计算稍微复杂一些。
常用的计算公式如下：
容量（千伏安）= 牵引机车的功率（千瓦）/ 电压转换效率
其中，电压转换效率是指变压器将高压电能转换为低压电能所能达到的效率。
通常情况下，电压转换效率在90%至95%之间。
牵引变压器的计算容量公式可以根据牵引机车的电流需求或功率需求来确定。
这些公式能够帮助工程师和技术人员准确计算牵引变压器的容量，以满足铁路运输的需求。
牵引变压器作为电力系统中的核心设备，其容量的准确计算对于铁路运输的安全和可靠性至关重要。
因此，工程师和技术人员在设计
和选择牵引变压器时，应仔细计算其容量，确保其能够满足牵引机车的电能需求。
希望通过以上介绍，您对各牵引变压器的计算容量公式有了更深入的了解。
牵引变压器的容量计算是一个重要的工程问题，需要仔细考虑各种因素，并确保计算结果准确可靠。
相信通过合理计算容量，能够为铁路运输提供更加可靠和高效的电力支持。
牵引主变压器纵差保护误动因素及防御措施分析研究
全偏 于 时 间轴 的一 侧 ． 冈而使 Ｂ沿 着局部 磁滞 同线 变 化 。 此时 ， Ｂ的变 化很 小 ， 则 二 次 侧感 应 的 电势也 很 小， 故 非周 期 分 量 不易 通 过 速饱 和
变 流器 而 变换 到 二 次侧 ． 此 时继 电
器不 动作 。
在 正常运 行及 外部 故障 时 ． Ｗ 中两 部分 电流 Ｉ 。与 方 向相 同 ， 在 Ｄ Ｋ Ｂ ． 的 二 次线 圈 中可 产 生 电压 其 大小 正 比于 一 次侧 流 过 的 电流 ． 以 实现 制动 作用 。当变压 器保 护范 围 内部 故 障时 ， 有 一 侧 的 电流 要 改 变
通 过 暂 态不 平 衡 电 流时 ． ｍ于它 含 有很 大 的 非 周期 分 量 ， 电流 曲线 完
压 ，同时 改 变 Ｒ 滑 头 的 位置 就可 以调 节制 动 系数 的大小 。当变压 器
滤波 电容 Ｃ 和 电位 器 Ｒ 组成 。这 是 一个 ５ ０ Ｈ ｚ串联 谐 振 电路 ．因 此 对 基 波分 量 的 电 有 最 大 的输 ． 而 对 不 平 衡 电 流 巾 的 非 周 期 分 量
纵 差 保 护 是 以 变 压 器 各 侧 电
流 的 大 小 和 方 向 为 判 断 依 据 的保 护装置 ． 用 作 应 对变 压 器 内部故 障
的 主要 保 护 。原 理 接 线 如 图 １所
示：
保 护 不 平衡 电流 的一种 来 源 ， 特 别
是 当变 压器 过 励 磁 运行 时 ． 励 磁 电
构 成 差 动 保 护 所 用 电 流 互 感 器 的 额 定 参 数各 不 相 同 ， 由此 产生 的差 动 保 护 不平 衡 电流将 非 常 大 ， 变 压
