电动法兰衬氟蝶阀概述

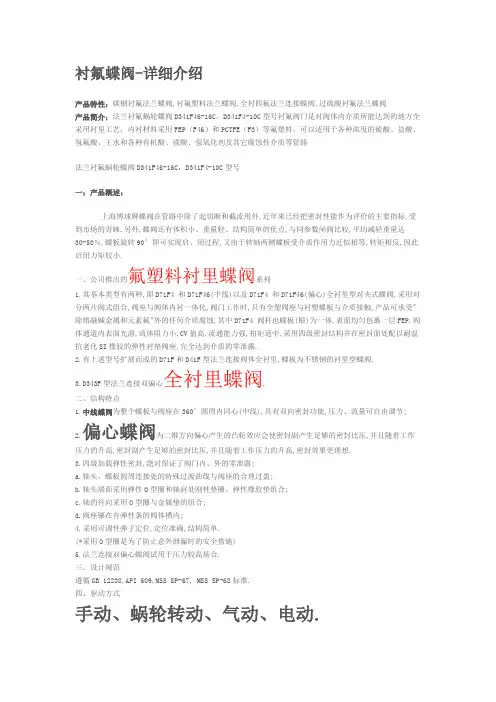

衬氟蝶阀
衬氟蝶阀-详细介绍产品特性：碳钢衬氟法兰蝶阀,衬氟塑料法兰蝶阀,全衬四氟法兰连接蝶阀,过硫酸衬氟法兰蝶阀产品简介：法兰衬氟蜗轮蝶阀D341F46-16C，D341F4-10C型号衬氟阀门是对阀体内介质所能达到的地方全采用衬里工艺，内衬材料采用FEP（F46）和PCTFE（F3）等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路法兰衬氟蜗轮蝶阀D341F46-16C，D341F4-10C型号一：产品概述：上海博球牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.一、公司推出的氟塑料衬里蝶阀系列1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.二、结构特点1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;c.轴的径向采用O型圈与金属垫的组合;d.阀座镶在有弹性条的阀体槽内;4.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)5.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.四、驱动方式手动、蜗轮转动、气动、电动.法兰连接蝶阀（偏心）· 设计与制造符合中国国家标准· 基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）a.DA 43F 半衬里型阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;b.DA 43F4 6 全衬里型阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.· 基本型号公称压力PN0.6-2.5(MPa) 公称通径DN40-1000（mm)主要零部件材料表Standard Material Specifications 表A5主要连接尺寸及重量Dimensions and weights主要连接尺寸及重量Dimensions and weights订货须知：一、①法兰衬氟蜗轮蝶阀产品名称与型号②法兰衬氟蜗轮蝶阀口径③法兰衬氟蜗轮蝶阀是否带附件以便我们的为您正确选型。
电动衬氟截止阀概述
电动衬氟截止阀使用说明：
1、电动衬氟截止阀法兰盖板不能随意打开，除非已准备与管路连接，否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封，如因检验需要而移动盖板，也必须待检验后速将盖板重新复位，以保护PTFE法兰面。
2、衬氟截止阀与管路连接时，一般并不再单独使用垫片，但与异种材料（金属面等）法兰面相接时，应采用适当垫片，以保护PTFE法兰面。
3、在系统使用中，如在较高温度下发生泄漏，应**将系统温度降至室温后，再查明原因，进行维修。
4、不允许在衬氟截止阀上做任何高温焊接工作，以免造成衬里层的永*损害。
5、不适合用在含有颗粒状的管道介质里，以免密封面被刮伤或刮坏，从而导致阀门泄露而产生危险。
电动法兰蝶阀使用说明书
D941X-10Q电动法兰蝶阀使用说明书目录一、产品简介 (2)二、型号说明 (2)三、主要零件选用材料 (3)四、主要性能规范 (3)五、产品执行标准 (3)六、工作原理及操作说明 (3)七、保管、安装与使用中的注意事项 (4)八、可能发生故障及消除方法 (4)九、订货须知 (4)十、图纸和参数 (5)D941X-10Q电动法兰蝶阀使用说明书一、产品简介本蝶阀为双向密封,主要适用安装于石油、化工、冶金、电站、城市给排水、环保、食品、造纸等工业系统中环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。
结构特点1.设计合理,结构紧凑,装拆容易,便于维修。
2.采用衬胶结构,减少密封圈的摩擦,延长阀门使用寿命。
3.阀板采用T型结构,密封面呈线性密封。
4.完全密封,泄漏为零。
5.更换阀板密封圈、O型圈,蝶板,转轴等材质,可适用多种介质和不同温度电动执行结构可根据现场要求。
采用各种系列阀门执行机构多圈回转（部分回转）系列阀门执行机构是一款功能齐全、适应环境广的阀门电动执行机构。
可以直接使用于闸阀、截止阀等阀杆作多圈回转或直线运动的阀门及其它类似设备，也可以与蜗杆蜗轮等结构的齿轮箱组合使用于蝶阀、球阀等90°回转阀门。
多圈回转（部分回转）系列阀门执行机构已经可靠地服务于水处理、电站、化工、煤炭、石油等多种行业并赢得了广泛的认可。
特征1.具有宽的转矩范围和细致的产品划分，输出转矩从50Nm ~ 60000Nm，共分为多个机座号。
多圈回转（部分回转）系列执行机构能更好的匹配不同大小阀门的使用要求。
2. 多圈回转（部分回转）系列执行机构功能全面。
适用于二位开关型及位置自动调节型两种工作制，并有多种机型可供选择：基本型、整体开关型、整体调节型等。
电源可采用220v或380v.3.各机型均具有普通，防爆型等产品 ExdllBT4（GB3836.1-2000,GB3836.2-2000）。

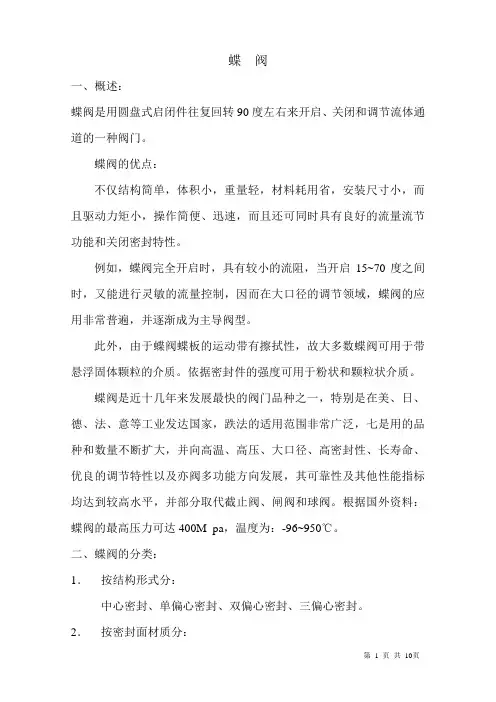

蝶阀介绍
蝶阀一、概述：蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。
蝶阀的优点：不仅结构简单，体积小，重量轻，材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，而且还可同时具有良好的流量流节功能和关闭密封特性。
例如，蝶阀完全开启时，具有较小的流阻，当开启15~70度之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍，并逐渐成为主导阀型。
此外，由于蝶阀蝶板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质。
依据密封件的强度可用于粉状和颗粒状介质。
蝶阀是近十几年来发展最快的阀门品种之一，特别是在美、日、德、法、意等工业发达国家，跌法的适用范围非常广泛，七是用的品种和数量不断扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及亦阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并部分取代截止阀、闸阀和球阀。
根据国外资料：蝶阀的最高压力可达400M pa，温度为：-96~950℃。
二、蝶阀的分类：1．按结构形式分：中心密封、单偏心密封、双偏心密封、三偏心密封。
2．按密封面材质分：（1）软密封蝶阀：密封面由非金属软质材料对非金属软质材料密封面由金属硬质材料对非金属软质材料（2）硬密封蝶阀：密封面由金属硬质材料对金属硬质材料3．按工作压力分：真空蝶阀：工作压力低于标准大气压的蝶阀低压蝶阀：公称压力PN≤1.6Mpa中压蝶阀: 公称压力PN2.5~6.4Mpa蝶阀高压蝶阀: 公称压力PN10~80Mpa蝶阀超高压蝶阀: 公称压力PN>100Mpa蝶阀4. 按工作温度分类:(1) 高温蝶阀t>450度的蝶阀(2) 中温蝶阀120度<t≤450度的蝶阀(3) 常温蝶阀-40度<t≤120度的蝶阀(4) 低温蝶阀-100度<t≤-40度的蝶阀(5) 超低温蝶阀t≤-100度的蝶阀5. 连接方式分类：对夹式、法兰式、支耳式、焊接式对夹式法兰式支耳式焊接式三、中线蝶阀的密封原理：阀板加工时保证其密封面具有合适的表面粗糙度。
衬氟阀门分类用途与使用介绍
衬氟阀门分类用途与使用介绍衬氟阀门又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
衬氟阀门衬氟阀门分类衬氟阀门分为管夹阀、衬里隔膜阀、衬里气动蝶阀衬里球阀、衬里止回阀、衬氟截止阀、衬里旋塞阀、衬里楔式闸阀、隔膜阀、蝶阀、球阀、旋启式、球芯止回阀、气动衬胶、衬氟塑料隔膜阀(常闭式)、直流衬胶隔膜阀、填料式可调衬氟塑料蝶阀、衬氟塑料截止阀等。
衬氟阀门用途和使用随着现代工业的飞跃发展，衬氟阀门及其各类管路附件在石油、印染、化工等各领域中得到迅速应用的推广，显示了强大的生命力，做为工程中选项目已引起各工程设计单位和施工单位的极大关注与青睐，是一种市场潜力的***产品。
衬氟阀门是具有开关和流量调节双重功能，可以方便的开、关气路，而不影响流量，保证了流量的重复性。
开启缓慢，减小了瞬间管道压力对仪表的冲击力。
相当加了一个阻尼器，从而大大延长衬氟阀门的使用寿命。
衬氟阀门于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
衬氟阀门价格较高，所处的工况环境恶劣，不是有毒有害的化学物质，便是腐蚀性很强各类碱或有机溶剂，使用不当将会产生重大经济损失和严重后果。
正确的使用和维护阀门能延长衬氟阀门的使用寿命，杜绝各类事故的发生，保障管道的正常运行。
因此，使用中必须注意以下各点：1、使用前，仔细阅读产品使用说明书。
2、按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。
3、使用时防止衬氟阀门因温度变化产生过大的管道应力，尽量减小温度变化，并在阀门前后增加U形膨胀节。
4、禁止使用杠杆开启和关闭衬氟阀门，注意观察衬氟阀门启闭指示位置和限位装置，开启和关闭到位后，不要再强行加力关闭，防止氟塑料密封面过早损坏。
蝶阀的种类介绍
蝶阀种类蝶阀诞生于20世纪30年代，是一种常见的阀门种类。
蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。
其工作原理为蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
今天，小编主要给大家介绍一下蝶阀的种类。
一、按照驱动方式来分类蝶阀主要分为电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀。
1、电动蝶阀：电动蝶阀属于电动阀门和电动调节阀中的一个品种。
电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。
电动蝶阀通过电源信号来控制蝶阀的开关。
该产品可用做管道系统的切断阀，控制阀和止回阀。
附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用2、气动蝶阀：气动蝶阀是由气动执行器和蝶阀组成。
气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。
气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。
3、液动蝶阀：广泛用于冶金行业高炉煤气管网系统上，防止管内煤气回火；在电力行业为了防止汽轮机组甩负荷时汽轮机内的压力突然降低，抽气管和各微博中国阀门交易网加热器内蒸汽倒入汽轮机内而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，在此作紧急切断阀用。
在系统出现危险工况时，能在0.5秒钟内实施紧急关阀，实现管路的可靠截止。
有效防止汽机尾部蒸汽和冷凝水倒灌，保护汽轮机组的安全。
4、手动蝶阀：上蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹性密封和金属的密封两种微博中国阀门交易网密封型式。
蝶阀介绍
一、蝶阀英文名butterfly valve，又称翻板阀、蝶形活门。
蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
解释蝶阀意义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、蝶板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置蝶板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
二、蝶阀功能用途蝶阀指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
三、电动调节型电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。
连接方式主要有：法兰式和对夹式。
是工业自动化控制领域中的重要执行单元。
电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
法兰衬氟蝶阀-D41F46-16C
【法兰衬氟蝶阀】-上海威蝶阀门产品型号：D41F46、D341F46产品口径：DN40～1200产品压力：1.0MPa～2.5MPa产品材质：铸铁、铸钢、不锈钢等1.【法兰衬氟蝶阀】用途及特点蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。
另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
2.【法兰衬氟蝶阀】分类1.其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。
阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。
3.【法兰衬氟蝶阀】结构特点1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；c.轴的径向采用O型圈与金属垫的组合；d.阀座镶在有弹性条的阀体的槽内；3.采用可调弹性弹子定位。
定位准确，结构简单。
4.【法兰衬氟蝶阀】设计规范遵循GB 12238，API609，MSS SP-68标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（上海工开阀门）
目录
一、电动法兰衬氟蝶阀结构图 二、 电动法兰衬氟蝶阀基本简介 三、 电动法兰衬氟蝶阀的尺寸图 四、 电动法兰衬氟蝶阀的特点 五、 电动法兰衬氟蝶阀技术参数
/dd/show.asp?id=377（上海工开阀门）
/dd/show.asp?id=377（上海工开阀门）
电动法兰衬氟蝶阀的尺寸图
/dd/show.asp?id=377（上海工开阀门）
电动法兰衬氟蝶阀的特点
1、小型轻便，容易拆装及维修，并可在任意位置安装；
产品型号：D941F46；
产品口径：DN50-DN1600mm； 公称压力：PN1.6MPa，1.0Mpa，1.6Mpa； 介质温度：-20℃~60℃； 连接方式:水、对夹、法兰；
/dd/show.asp?id=377（上海工开阀门）
ห้องสมุดไป่ตู้
2、结构简单、紧凑、90°回转开启迅速； 3、操作扭矩小，省力轻巧； 4、流量特性趋于直线，调节性能好； 5、密封材料耐老化、耐腐蚀、可适用多种介质；
/dd/show.asp?id=377（上海工开阀门）
电动法兰衬氟蝶阀技术参数
参考数据
产品名称：电动法兰衬氟蝶阀；
电动法兰衬氟蝶阀结构图
结构图展示
/dd/show.asp?id=377（上海工开阀门）
电动法兰衬氟蝶阀简介
电动法兰衬氟蝶阀具有耐腐蚀、无泄漏、寿命长等优点。 主要适用于浓硫酸、盐酸、 硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或 高温烯硫酸、高温浓醋酸、 酸碱交替及多种有机溶剂和其它强腐蚀性介质。
