滤油车中文说明书
PALL滤油机HNP021中文操作维护手册
P A L L滤油机H N P021中文操作维护手册(总40页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchPALL INDUSTRIAL HYDRAULICSa division of Pall Corporation操作维护手册HNP021 系列液体净化设备© Pall Corporation颇尔过滤器(北京)有限公司北京市经济技术开发区宏达南路12号100176颇尔制造二厂翻译Tel: (010) 67802266 Fax: (010)67802319目录章节名称页码1 前言 32 设计参数 43 操作说明7●概述7●各构件系统8●电气系统10●操作124 安装及操作14●安装14●操作程序20●诊断功能225 保养24●日常保养工作24●故障查找29●大修安排316附录电器图●总装图●液压原理图前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。
在安装、操作及保养此设备之前，必须阅读此手册的有关内容。
此手册涉及的是颇尔HNP021系列净化设备，因此所给出的许多图形和件号包括了全部可供选购的产品部件。
此装置的具体参数可从控制箱盖上的铭牌查出，可得到准确的数值和件号。
此设备和选购部件将分别包装，并由客户装配。
拆开包装箱时，要细心谨慎，并按发货单核查所收到的部件。
此设备已按颇尔公司标准程序进行了试验和质量检验，而且也根据合同的要求进行必要的试验。
然而，在试验后，为便于运输，设备可能已打开或解体，并已将其放空和清洗等。
客户应检查并确保运输时，螺母、螺栓、软管或其它任何部件均未松动，必要时将其紧固。
铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。
用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。
设计参数1. 标识设备名称：颇尔油净化装置型号：见铭牌2. 设计操作条件流体：与密封材料相适应进口压力：最高 +0.4 bar g，（巴表压）（6psi ，磅/英寸2）出口压力：最高 7 bar g （100 psi）运行温度：最高70 ℃（158℉）最大流体粘度：700 cSt （厘拖）最小流体粘度：10 cSt3. 流体系统进口循环流量：20 升/分（5.3美加仑/分）进口压力开关设定值：0.2bar 绝对值（2.9 psi ）进口泵安全阀设定值： 5.6 bar （81psi）出口出口压力：最高 7 bar （100 psi）出口过滤器压差开关设定值： 2.4 bar g （35 psi）出口泵安全阀设定值：9 bar（130 psi）4. 真空系统运行真空度：从-0.7至-0.9 bar g 可调（21至27 in Hg），按用途而定泵润滑液：Supervac 非乳化液或矿物油，达到ISO46粘度级5. 结构材料结构架，容器及控制箱：不锈钢带螺纹的接头及紧固件：防腐处理过的碳钢软管：腈橡胶密封选购件：腈橡胶氟橡胶密封选购件：氯化聚乙烯EPDM密封选购件：氯化聚乙烯密封件：腈橡胶，氟橡胶，EPDM注：装置所用密封件的详细情况，参见铭牌。
诺庆牌TYA系列润滑油专用滤油机操作手册
TYA润滑油专用滤油机使用说明书中国重庆目录企业简介 (3)滤油机的用途和特点 (4)技术指标 (4)工作原理及流程 (5)用前准备及检查 (7)控制盘操作程序 (7)操作及使用说明 (7)保养 (9)故障及消除方法 (10)一、企业简介:重庆诺庆机电有限公司是一家专业的机械设备生产企业，公司是集研发，生产和销售为一体的股份制高新技术企业。
经过十年的不断发展，公司已经成长为一个集制造，服务，贸易为一体的综合企业。
重庆诺庆产品广泛的应用在电力，石化，矿山，造船，钢结构，桥梁，汽车，铁路等不同行业。
产品远销欧洲，美洲，中东，东南亚等三十个国家和地区，因具有极高的性价比深得经销商和用户的好评。
公司自创立以来，始终坚持“专注，专业；诚信，创新”的企业发展方针，瞄准世界先进的喷涂技术发展趋势，不断研发和生产适合国内和国际市场要求的工业过滤和喷涂设备。
公司在通过引进国外先进技术和生产设备的基础上，经过自身不断发展，如今已经发展成具有强大的技术研发实力，先进的生产设备，完善的检测手段的国内综合制造企业。
公司以先进管理体制为依托，以“人”为本，培养了一批具有丰富经验、跟上市场、跟上企业发展的产品研发专家和员工队伍，成为公司不断发展的动力源泉。
公司不断的为每一位员工提供广泛的发展空间，激发员工的潜能，全体“诺庆人”正积极的将自己的激情和智慧奉献给不断发展的事业。
重庆诺庆机电有限公司将始终坚持“对产品负责、对用户负责、对自己负责”的经营理念，固守打造民族品牌的信念，坚持创新，精益求精，以卓越的产品质量和热忱的售后服务博得客户信赖。
公司将以“汇聚天下，海纳百川”的宽阔胸怀，凝聚内外优势，与客户共同创造一个品牌-NAKIN时代。
一、滤油机的用途和特点用途：TYA系列能快速脱除油液中的水分、气体、杂质和挥发物（如酒精、汽油、氨气等）。
提高油液品质，恢复润滑油粘度、闪点及使用性能。
保证液压系统、动力系统、润滑系统的正常运行，特别适合于油田、矿山、冶金、电力、交通、制造等行业对液压油、机械油、冷却油等各种润滑油的净化再生处理。

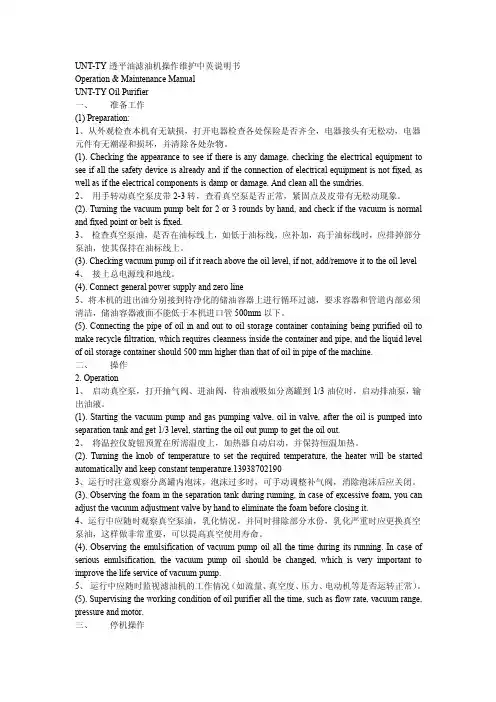

UNT-TY透平油滤油机操作维护中英说明书
UNT-TY透平油滤油机操作维护中英说明书Operation&Maintenance ManualUNT-TY Oil Purifier一、准备工作(1)Preparation:1、从外观检查本机有无缺损，打开电器检查各处保险是否齐全，电器接头有无松动，电器元件有无潮湿和损坏，并清除各处杂物。
(1).Checking the appearance to see if there is any damage,checking the electrical equipment to see if all the safety device is already and if the connection of electrical equipment is not fixed,as well as if the electrical components is damp or damage.And clean all the sundries.2、用手转动真空泵皮带2-3转，查看真空泵是否正常，紧固点及皮带有无松动现象。
(2).Turning the vacuum pump belt for2or3rounds by hand,and check if the vacuum is normal and fixed point or belt is fixed.3、检查真空泵油，是否在油标线上，如低于油标线，应补加，高于油标线时，应排掉部分泵油，使其保持在油标线上。
(3).Checking vacuum pump oil if it reach above the oil level,if not,add/remove it to the oil level4、接上总电源线和地线。
(4).Connect general power supply and zero line5、将本机的进出油分别接到待净化的储油容器上进行循环过滤，要求容器和管道内部必须清洁，储油容器液面不能低于本机进口管500mm以下。
TYA润滑油专用滤油机使用说明书
TYA润滑油专用滤油机使用说明书一、滤油机的用途和特点用途：TYA系列能快速脱除油液中的水分、气体、杂质和挥发物（如酒精、汽油、氨气等）。
提高油液品质，恢复润滑油粘度、闪点及使用性能。
保证液压系统、动力系统、润滑系统的正常运行，特别适合于油田、矿山、冶金、电力、交通、制造等行业对液压油、机械油、冷却油等各种润滑油的净化再生处理。
特点：1、滤除杂质能力强，大面积、深层次的精密滤材可除去油中的细微颗粒。
2、自动反冲洗功能：自动清洗过滤器截留的大量杂质。
3、先进的介质吸热冷凝系统。
4、本机设置有压力保护，自动控温加热，自动分离冷凝水装置，再线运行中排水，操作简单、安全、可靠。
5、采用优质滤材，纳污量大、耐腐蚀、耐高温，机械强度高，除杂质精度高，使用寿命长。
6、独特的脱气、脱水系统：采用立体蒸发技术，多层次油水分离技术，迅速分离油中的水分、气体和杂质。
四、使用前准备和检查1、滤油机的各部件在出厂前都已经过调整试验，运到使用现场须检查各部分是否完好无损。
2、滤油机安放平稳，进油口接通油箱下部放油口，出油口接通油箱上部。
3、滤油机接好电源及地线。
机上的配电柜以及油泵、真空泵、加热器接线处都应进行检查，确保连接牢固，绝缘可靠。
4、油泵电机试启动，观察是否顺时针方向旋转（从电机端正视）。
否则将电源调换相位。
5、在线运行液压油及其它机械油处理时，需适当补充同牌号油，保证油箱油位正常。
五、控制盘操作程序1、控制盘外部接线见电器接线图，从电控柜的左下侧孔接入380V三相四线交流电，控制盘外壳要可靠接地。
2、合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。
3、加热时，将温控仪开关打开，红灯亮表示处于准备工作状态，然后将控温旋钮旋至工作温度使加热器开始对油液进行加热，当油温达到设定温度时，温控仪会自动关闭加热器。
因此具有自动加热，恒温的功能。
4、停止运行后断开总电源开关，随后锁上控制柜门。
六、操作及使用说明（一）操作步骤1、将滤油机接好电源，连接好进出油管，按工艺流程图，分别关闭所有与外界相连的阀门（1、2、3、5、7、9、10、11、13、14、18、19、20、21），（阀门3在电磁阀流量不足时候开启），使其形成滤油通路。
滤油机操作指导书
滤油机操作规程一、 目的使员工能够正确的使用滤油机，避免出现安全事故，并达到滤油，加油，吸油的目的。
二、 范围公司生产涉及到的46#液压油的过滤，加油，吸油。
三、 滤油机图示说明3.1滤油机上每个罐体都有功能名称。
3.2管路上有标识液体流通方向。
四、 操作规程4.1滤油机开始使用前基本操作方法4.1.1检查滤油机外观各个部位是否有异常。
4.1.2查看吸油油管和排油油管是否连接可靠，油管是否破损。
4.2滤油机针对（回收桶内）回收油的循环过滤操作方法4.2.1把吸油管的一端插如到回收桶的底面，再把出油管的一端插入到回收桶的顶面。
4.2.2检查吸油管阀门是否打开，出油管阀门是否打开（非常重要），警示：出油管阀门如没有打开会出现系统内压力升高，油泵、真空泵停止运行的现象出现。
如下图所示，4.2.3检查下图两个阀门的开关状态，确保没有同时打开、同时关闭。
警示：如同时打开，会有很少一部分的液压油经过超滤器。
如同时关闭，会出现系统内压力升高，油泵异常停止运行的现象出现。
4.2.3检查完阀门的状态后，把电柜的门打开，把图示的电源开关全部打开。
4.2.5按下油泵启动按钮，检查油泵转动方向是否与标识方向一致。
确认无误后，按下油泵停止按钮。
警示：重新接的总电源线，这项必须进行检测。
4.2.6启动真空泵按钮吸油，吸油过程时刻检查真空分离器视油口是否有油喷射。
4.2.7待真空分离器视油口有油喷射时，打开加热开关，把《测量与设定转换开关》拨到设定位置，检查加热温控器设定温度是否在40～70度范围内，根据油量的污染程度旋转调整旋钮，调整温度，污染越大，温度越高；调整完毕后，把《测量与设定转换开关》拨到测量位置。
4.2.8设备循环过滤，待出油口开始出油时，检查真空分离器视油口喷射是否连续，如果不连续喷射，调整下图阀门适当卸压，使吸油与出油压力达到平衡。
4.2.9根据过滤油品的污染程度，设备循环一段时间后，从下图小放油管阀门处接少许油，滴在干净无黑点的卫生纸上，观察有无黑点杂质存在，如果能够目测到黑点，设备的循环过滤还需要继续过滤。
滤油机使用说明范文
滤油机使用说明范文滤油机是一种机械设备，用于将润滑油中的杂质和污染物过滤出来，保持润滑油的清洁度和性能。
使用滤油机能够延长机器设备的使用寿命，提高工作效率，降低维修成本。
以下是滤油机的使用说明：1.检查滤油机2.安装滤油机将滤油机放置在平稳的地面上，并确保周围通风良好。
连接油液的进出口管道，并确保密封良好，避免漏油和漏气的情况出现。
3.准备滤油机打开滤油机的控制面板，检查各项指示灯的状态。
确认电源是否正常，开关是否处于关闭状态。
根据工作需要，选择合适的滤芯和滤材，安装到滤油机的滤芯插座中。
4.操作滤油机（1）打开进油阀门，确认进入滤油机的油液流动正常，没有阻塞或者倒流的情况。
（2）打开电源开关，滤油机开始工作。
（3）根据需要，可以调节滤油机的工作时间和过滤速度。
可以参考设备的操作手册进行操作。
（4）观察滤油机的运行状态和滤油效果，确保滤油过程稳定，并不断监测滤油机的压力和温度。
如有异常情况，应及时调整或停止工作。
（5）滤油机工作结束后，关闭滤油机的电源开关和进油阀门。
5.保养滤油机（1）定期清洁滤油机的滤芯和滤材。
根据使用频率和工作环境的不同，可以选择自洁式滤芯或定期更换滤芯的方法。
（2）定期检查滤油机的各个部件，包括电气设备、连接管道和密封件等。
如有损坏或者松动的情况，应及时修复或更换。
（3）定期更换滤芯和滤材。
根据滤油机的使用频率和滤油效果，制定定期更换滤芯和滤材的计划。
6.注意事项（1）在操作滤油机时，请将电源开关置于关闭位置，以免发生意外。
（2）使用滤油机时，请穿戴好相应的个人防护用品，如防护眼镜、防护服等。
（3）滤油机使用后，及时关闭进油阀门，以免导致油液外泄和浪费。
（4）滤油机的使用环境应保持干燥、清洁，远离火源和爆炸物。
（5）禁止将有害物质和腐蚀性物质放入滤油机。
LUC-16通用滤油车使用说明书
LUC-16通用滤油车使用说明书产品品牌：YILV新乡一滤产品型号：LUC-16原理：加压过滤样式：立式适用对象：润滑油滤料类型：纸芯性能：精密过滤品牌：YILV新乡一滤型号：LUC-16 额定流量：0.96（m3/h）工作压力：0.6（Mpa）工作噪声：60（dB）进出口管径：25（mm）破乳化值：0（min）清洁度：6-7（NAS）外形尺寸：900*470*360（mm）有效过滤面积：7500（c㎡）整机功率：0.37（kw）产品类型：全新适用范围：化工、石油、汽车、轻工、选矿、冶金、染料、纺织、制药、其他工作原理:LUC系列精细滤油车是采用物理过滤的方法，过滤油液中的机械杂质和金属粉末等有害物质，提高油液的清洁度，延长油液的使用寿命。
工作原理为：油液经油泵加压通过初级过滤、出口精滤完成过滤过程。
初级滤芯采用不锈钢波纹滤芯，经清洗后可以反复使用，降低运行使用成本，更有利于节约降耗。
技术规格与外形尺寸:注：1、※-过滤精度2、骨架式油封系油泵轴封本机特点:1、结构紧凑、体积小、重量轻、移动方便、运行平稳、无噪声、使用维护方便、运行成本低。
2、用途广泛适用于液压油、汽轮机油、润滑油等低粘度的机械润滑油。
3、本机采用二级过滤，粗过滤器采用折波滤芯，不锈钢材质制作，经清洗后可反复使用；精过滤器滤芯采用复合滤材，起始阻力小，通流面积大，保持较长时间不堵塞。
4、根据用户需要，定作安装不同精度的滤芯使用与保养:1、滤油车启动时不能使油泵反转，当确认转向后，才能正常工作。
2、为了精滤芯能正常工作，应及时打开排气阀，将滤筒中空气排净。
3、滤油车使用一段时间后，因粗滤芯堵塞造成油泵噪音增加，应及时清洗粗滤芯。
4、精滤芯使用一段时间后，因污染物堵塞引起压力达到0.4 Mpa时，应及时清洗或更换精滤芯。
5、如果滤油车抽不出油，应检查油泵转向是否正确，油箱至油泵吸口密封是否可靠，吸油口是否离开油面或油液已吸完。
6、当发现滤油车流量减少时，应检查粗、精滤芯是否堵塞严重。
麦当劳中国滤油指南
滤油指南方形滤油组合 (内置型滤油车)注意事项· 开始滤油之前，请务必检查安全防护措施已准备妥当。
· 请遵照麦当劳规定按时更换新的滤油组合，并遵守正确的用量标准以保证滤油效果。
· 只能使用麦当劳指定的MAGNESOL XL 滤油组合。
· 请及时清洁滤油车，并且只用热水冲洗。
请确保下一次使用前油车处于干燥状态。
· 请遵守麦当劳的其它相关规定。
将滤油粉均匀地洒在滤纸上面，压框以内。
准备好清洁、干燥的滤油车，在滤网（多孔板）上面铺好新的滤纸，并用压框压好。
穿戴好安全防护装置。
将碎屑盘装回滤油车，盖上盖子，推入滤油车待用。
打开油泵，让油脂循环5-8分钟，使滤油粉充分吸附油中杂质。
（在此循环过程中可同时进行第3步的炸炉清洁工作。
用曲杆将网栅移出，支起加热管，疏通排油管。
打开排油阀，将油排入滤油车。
油温处于炸制温度时，关闭炸炉。
倒取适量炸炉清洁剂到百洁布上。
用百洁布擦拭炸炉内表面,去除碳垢。
用刷子清洁炸炉加热管，请注意不要碰触探针。
请回油以冲洗干净炸炉里面的残渣。
关闭排油阀。
确保油脂全部抽回油槽后，关闭油泵。
如油位低于标准，请加新油至两条油线之间。
滤油完毕，打开炸炉待用。
说明 : 对于MOV 炸炉，请结合过滤菜单设定的程序和步骤进行如上油脂过滤操作。
®滤油指南圆形滤油组合 (移动式滤油车)准备好清洁、干燥的滤油车，铺好新的圆形滤垫。
接好油泵和漏斗，确认油泵阀门开启。
穿戴好安全防护装置。
油脂在炸制温度时，关掉炸炉。
用曲杆将网栅移开，支起加热管，疏通排油管。
将排油阀完全打开。
打开油泵。
将排油阀打开一小部分。
关闭软管阀门，将软管取出。
将软管通入油槽内，打开软管阀门进行冲洗。
关闭软管阀门，重新将软管装回并打开软管阀门。
确保油脂循环5-8分钟,使滤垫充分吸附油中杂质。
倒取适量炸炉清洁剂到百洁布上。
用百洁布擦拭炸炉内表面，去除碳垢。
用刷子清洁炸炉加热管，请注意不要碰触探针。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WYN-831 滤油车
使用说明书
广州唯利安西厨设备制造有限公司
本产品引进日本技术，设计制造了FB系列煎炸油过滤机，是防止煎炸油劣变之新型设备。
煎炸油过滤机利用真空抽吸油的原理，使高温煎炸油通过专用过滤纸，有效地滤除油中的悬浮微粒杂质。
抑制酸价及过氧化值升高，延长油的使用期及产品保质期，明显改善产品外观、颜色，既提高油炸食品质量又降低成本。
本设备畅销全国各地，并被油炸设备制造商选为配套设备，销往世界各地，大获用户好评。
一、主要技术参数
二、滤油车的主要功能
1、能有效滤除煎炸油中的微粒杂质，明显改善煎炸环境。
2、能抑制煎炸油酸价及过氧化值的增高。
3、能延长煎炸油的使用期限。
4、能提高热换器的热效率，节约能源。
三、滤油车的优点
1、易于操作，安全可靠。
2、滤油效率高。
3、经济效益显著，能使煎炸油的使用期延长4-7倍。
四、经济效益显著
使用滤油机后节约的成本可参加如下公式估算：
节约数＝（新油单价-废油单价）×油量/原使用天数-（新油单价-废油单价）×油量/现使用天数-（滤油纸成本+电费）
以每天用量50公斤油为例：假设新油价为9元/公斤，废油1.5元/公斤，原使用天数为3天，现使用天数为8天，滤油纸为8元/张，用电量0.4kW×每小时×1.2元/度。
可以得出每天节约成本约为：70元。
按此计算约四个月便可收回购买滤油机的成本。
滤油机不但可节约成本，而且延长了产品的保质期，改善产品外观，提高产品的质量，为消费者生产卫生健康的食品。
由此所产生的无形价值，更是难以估量。
五、操作使用
使用时装好滤油纸，（见附图）
①接②②接③③接④
滤油纸型号为信封型
型号：信封型单位：mm。
