液压泵的主要技术参数和计算公式
液压泵理论功率的计算公式
液压泵理论功率的计算公式液压泵是液压系统中的核心元件之一，它的工作原理是通过驱动装置（通常是电机）提供动力，将液体压力能转换为机械能，从而驱动液压系统中的执行元件（液压缸、液压马达等）进行工作。
在液压系统设计和运行过程中，液压泵的理论功率计算是非常重要的一部分，它可以帮助工程师合理选择泵的型号和参数，确保液压系统的正常运行和高效工作。
液压泵的理论功率计算公式如下：P = Q × p ÷ 600。
其中，P 为液压泵的理论功率（单位为千瓦，kW）；Q 为液压泵的排量（单位为立方米/秒，m³/s）；p 为液体的工作压力（单位为帕斯卡，Pa）；600 是一个常数，用于将单位从帕斯卡转换为千瓦。
在实际应用中，液压泵的排量和工作压力是两个非常重要的参数，它们直接影响着液压泵的理论功率。
排量是指液压泵在单位时间内输送液体的体积，通常用单位时间内液体通过泵的体积来表示，比如立方米/秒。
工作压力是指液体在液压系统中的工作压力，通常用帕斯卡来表示。
在实际工程中，我们可以通过液压泵的技术参数和工作条件来计算其理论功率。
首先，我们需要了解液压泵的排量和工作压力，这些参数通常可以从液压泵的产品手册或技术资料中获取。
其次，我们需要根据实际工作条件来确定液体的工作压力。
最后，将这些参数代入上述公式中，就可以计算出液压泵的理论功率了。
液压泵的理论功率计算对于液压系统的设计和运行非常重要。
首先，它可以帮助工程师选择合适的液压泵型号和参数，确保液压系统能够满足工作需求。
其次，它可以帮助工程师评估液压系统的能耗和效率，从而优化系统的设计和运行。
此外，通过对液压泵的理论功率进行计算和分析，还可以帮助工程师预测和评估液压系统的运行状态，及时发现和解决问题，确保系统的安全和稳定运行。
在实际工程中，液压泵的理论功率计算是一个复杂而繁琐的过程，需要考虑液压泵的多个参数和工作条件。
因此，工程师在进行计算时需要仔细核对数据，确保计算结果的准确性和可靠性。

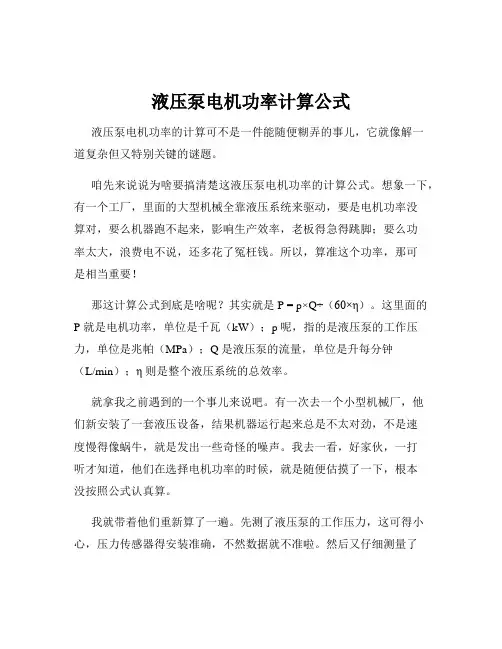

液压泵电机功率计算公式
液压泵电机功率计算公式液压泵电机功率的计算可不是一件能随便糊弄的事儿，它就像解一道复杂但又特别关键的谜题。
咱先来说说为啥要搞清楚这液压泵电机功率的计算公式。
想象一下，有一个工厂，里面的大型机械全靠液压系统来驱动，要是电机功率没算对，要么机器跑不起来，影响生产效率，老板得急得跳脚；要么功率太大，浪费电不说，还多花了冤枉钱。
所以，算准这个功率，那可是相当重要！那这计算公式到底是啥呢？其实就是 P = p×Q÷（60×η）。
这里面的P 就是电机功率，单位是千瓦（kW）；p 呢，指的是液压泵的工作压力，单位是兆帕（MPa）；Q 是液压泵的流量，单位是升每分钟（L/min）；η 则是整个液压系统的总效率。
就拿我之前遇到的一个事儿来说吧。
有一次去一个小型机械厂，他们新安装了一套液压设备，结果机器运行起来总是不太对劲，不是速度慢得像蜗牛，就是发出一些奇怪的噪声。
我去一看，好家伙，一打听才知道，他们在选择电机功率的时候，就是随便估摸了一下，根本没按照公式认真算。
我就带着他们重新算了一遍。
先测了液压泵的工作压力，这可得小心，压力传感器得安装准确，不然数据就不准啦。
然后又仔细测量了流量，这流量测量也有讲究，得保证测量仪器的精度够高。
最后再根据实际情况估计一下系统的总效率。
经过一番计算，发现他们原来选的电机功率小了好多。
赶紧换了个合适功率的电机，机器这才欢快地跑起来，那效率，一下子就上去了。
再说回这个公式里的各个参数。
液压泵的工作压力 p，它可不是一成不变的，会随着负载的变化而变化。
比如说，一台起重机吊起不同重量的东西时，液压系统的压力就不同。
流量 Q 呢，它和液压泵的转速、排量都有关系。
就像一个水龙头，拧开的大小和水流速度决定了出水量。
而系统的总效率η，这可是个综合的考量。
包括液压泵的效率、管道的阻力损失、各种阀的能量损失等等。
要准确估计这个值，得对整个液压系统有深入的了解。
总之，液压泵电机功率的计算虽然有点复杂，但只要掌握了方法，搞清楚每个参数的含义和测量方法，就能准确算出合适的功率，让液压系统高效稳定地运行。
液压计算表汇
液压设计计算知识1.执行元件的回油背压系统类型背压值/MPa 系统类型背压值/MPa 回油路上有节流阀的调速系统0.2～0.5采用辅助泵补油的闭式回路 1.0～1.5回油路上有背压阀或调速的调带系统0.5～0.15回油路较短且直通油箱≈02.计算泵的流量，选择液压泵系统类型液压泵流量计算式式中符号的意义高低压组合供油系统Q g=υg²AQ d=(υk-υg)²AQ g：高压小流量液压泵的流量（m³/s）υg：液压缸工作行程速度（m/s）A：液压有效作用面积(m2)Q d：低压大流量液压泵的流量(m³/s)υk：液压缸快速行程速度(m/s)恒功率变量液压泵供油系统Q h≥6.6υgmin²A Q h：恒功率变量液压泵的流量(m³/s)υgmin：液压缸工作行程最低速度(m/s)流量控制阀无级节流调速系统Q p≥υmax²A＋Q yQ p≥n max²Q m＋Q yQ p：液压泵的流量(m³/s)υmax：液压缸最大调节速度(m/s)n max：液压马达最高转速(r/s）Q m：液压马达排量（m³/s）Q d：溢流阀最小流量（m³/s）=0.5³10-4有级变速系统ΣN i=1Q i=υmax²AΣN i=1Q i=n max²Q m N：有级变速回路用泵个数ΣN i=1Q i：N个泵流量总和（m³/s）Q i：第i个泵的流量（m³/s)一般系统Q p=K²(ΣQ s)max Q p:液压泵的流量(m³/s)Q p:同时动作执行元件的瞬时流量(m³/s) K:系统泄漏系数K=1.1～1.3蓄能器辅助供油系统Q p=(K/T)²ΣZ i=1νiQ p:液压泵的流量(m³/s)T：工作循环周期时间(s)Z：工作周期中需要系统供液进行工作的执行元件数νi：第i个执行元件在周期中的耗油量(m³）电液动换向阀控制系统Q p=(πK y/4)²ΣZ i=1d i2l i tQ p:控制系统液压泵的流量（m³/s）K y：裕度系数K y=1.1～1.2Z：同时动作的电液换向阀个数d i：第i个换向阀的主阀芯直径（m）l i：第i个换向阀的主阀芯换向行程（m）t：换向阀的换向时间s t=0.07～0.20（s）注：根据算出的流量和系统工作压力选择液压泵。
液压功率计算公式
.请问液压功率计算公式为何有两种N=P*Q/(60 η ) KW，压力 P 单位 MPa，流量 Q 单位 L/min ，η为油泵总效率和N=P*Q/612 η KW ，压力 P 单位 kgf/cm2 ，流量 Q 单位 L/min ，η为油泵总效率。
为何一个除60η，一个除612η60η和 612 η是如何而来液压泵的常用计算公式参数名称单位计算公式符号说明V—排量 (mL/r)流量L/minn—转速 (r/min)q0—理论流量(L/min) q—实际流量(L/min)输入功率kW P i—输入功率 (kW) T—转矩 (N·m)输出功率kW P0—输出功率 (kW) p—输出压力 (MPa)容积效率%η0—容积效率(%)机械效率%ηm—机械效率(%)总效率%η—总效率(%)液压泵和液压马达的主要参数及计算公式液压泵和液压马达的主要参数及计算公式参数名称排量 q0排量理论流、量 Q0流量实际流量 Q额定压力压最高压力力p max工作压力 p额定转速 n转最高转速速最低转速输入功率 P t功输出功率率P0机械功率扭理论扭单位m3/rm3/sPar/minW液压泵液压马达每转一转，由其密封腔内几何尺寸变化计算而得的排出液体的体积泵单位时间内由密封腔内几何尺寸变化在单位时间内为形成指定转速，液压马达封闭腔计算而得的排出液体容积变化所需要的流量Q0=q0n/60的体积Q0=q0n/60泵工作时出口处流量马达进口处流量Q=q0nηv /60Q=q0n/60 ηv在正常工作条件下，按试验标准规定能连续运转的最高压力按试验标准规定允许短暂运行的最高压力泵工作时的压力在额定压力下，能连续长时间正常运转的最高转速在额定压力下，超过额定转速而允许短暂运行的最大转速正常运转所允许的最低同左〔马达不出现爬行转速现象〕驱动泵轴的机械功率马达入口处输出的液压功率tP =pQ/ηtP =pQ泵输出的液压功率，其马达输出轴上输出的机值为泵实际输出的实际流械功率量和压力的乘积P0=pQηP0=pQP t =πTn/30P0=πTn/30T–压力为 p 时泵的输入扭矩或马达的输出扭矩，液体压力作用下液压马矩矩实际扭矩容积效率η v效机械效率率η m总效率ηq0n单位Q换算p式P t达转子形成的扭矩液压泵输入扭矩 T液压马达轴输出的扭矩t TT t =pq0/2 πηm0T0=pq0ηm/2 π泵的实际输出流量与理马达的理论流量与实际论流量的比值流量的比值η v=Q/Q0η v=Q0/Q泵理论扭矩由压力作用于转子产生的液马达的实际扭矩与理论压扭矩与泵轴上实际扭矩之比值m00η =2πT/pq输出扭矩之比m0tη =pT /2πT泵的输出功率与输入功马达输出的机械功率与率之比输入的液压功率之比η=ηvηmη=ηvηmml/rr/minQ=q0n10-3 / ηvQ=q0nηv10-3L/minP t =pQ/60ηT0=pq0ηm/2 πMPakWT0。

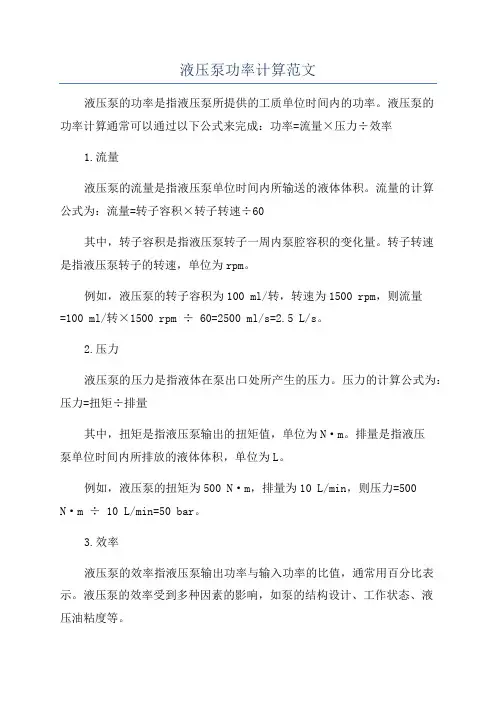

液压泵功率计算范文
液压泵功率计算范文液压泵的功率是指液压泵所提供的工质单位时间内的功率。
液压泵的功率计算通常可以通过以下公式来完成：功率=流量×压力÷效率1.流量液压泵的流量是指液压泵单位时间内所输送的液体体积。
流量的计算公式为：流量=转子容积×转子转速÷60其中，转子容积是指液压泵转子一周内泵腔容积的变化量。
转子转速是指液压泵转子的转速，单位为rpm。
例如，液压泵的转子容积为100 ml/转，转速为1500 rpm，则流量=100 ml/转×1500 rpm ÷ 60=2500 ml/s=2.5 L/s。
2.压力液压泵的压力是指液体在泵出口处所产生的压力。
压力的计算公式为：压力=扭矩÷排量其中，扭矩是指液压泵输出的扭矩值，单位为N·m。
排量是指液压泵单位时间内所排放的液体体积，单位为L。
例如，液压泵的扭矩为500 N·m，排量为10 L/min，则压力=500 N·m ÷ 10 L/min=50 bar。
3.效率液压泵的效率指液压泵输出功率与输入功率的比值，通常用百分比表示。
液压泵的效率受到多种因素的影响，如泵的结构设计、工作状态、液压油粘度等。
液压泵的功率计算公式为：功率=流量×压力÷效率例如，液压泵的流量为2.5 L/s，压力为50 bar，效率为70%，则功率=2.5 L/s×50 bar ÷ 0.7=178.6 kW。
综上所述，液压泵的功率计算涉及到流量、压力和效率三个参数。
根据液压泵的实际情况，可以通过上述公式进行计算。
液压泵（马达）选用计算公式
液压泵(马达)选用计算公式1、泵选用计算公式输出流量在给定转速n时,泵的输出流量Qq×nQ=――――×ηV ( L/min )1000式中：q—泵的理论排量( mL/r )n—转速r/minηV—泵的容积效率（一般取0.9-0.95）驱动功率在一定压力ΔP时，泵的驱动功率N随着输出流量Q的变化而变化Q×ΔPN=―――――( kW )61 .2×ηt式中：ΔP—泵的进、出口压力差（Mpa）ηt—泵的容积效率（一般取0.85）驱动扭矩在不同的压力ΔP下，泵的驱动扭矩Mq×ΔPM=――――――――( Nm )2.04×π×ηm式中：ηm—泵的机械效率（一般取0.9）注意：双联泵或多联泵为单泵计算值之和2、马达选用计算公式：输入流量在一定转速n时，马达的输入流量Qq×nQ=―――――( L/min )1000ηVq—马达的理论排量( mL / r )n—转速( r / min )ηV—马达的容积效率（一般取0.9-0.95）输出功率在一定的压力ΔP时，马达的输出功率N随着输入流量Q的变化而变化Q×ΔP×ηtN=―――――――( kW )61.2ΔP—马达的进、出口压力差ηt —马达的总效率（一般取0.85）输出扭矩在不同的压力ΔP下，马达的输出扭矩Mq×ΔP×ηmM=―――――――( Nm ) or =0.159×ΔP（P1-P2）×q×ηm（N.m）2.04×πηm—马达的机械效率（一般取0.9）。
液压功率计算公式
请问液压功率计算公式为何有两种N=P*Q/(60η) KW，压力P单位MPa，流量Q单位L/min，η为油泵总效率和N=P*Q/612η KW，压力P单位kgf/cm2，流量Q单位L/min，η为油泵总效率。
为何一个除60η，一个除612η60η和612η是如何而来液压泵的常用计算公式参数名称单位计算公式符号说明流量L/minV —排量n —转速q—理论流量q —实际流量输入功率kW Pi—输入功率(kW) T—转矩(N·m)输出功率kW P—输出功率(kW) p—输出压力(MPa)容积效率%η—容积效率(%)机械效率%ηm—机械效率(%)总效率%η—总效率(%)液压泵和液压马达的主要参数及计算公式液压泵和液压马达的主要参数及计算公式参数名称单位液压泵液压马达排排量q0m3/r每转一转，由其密封腔内几何尺寸变化计算而得的量 、 流 量排出液体的体积理论流量Q 0m 3/s泵单位时间内由密封腔内几何尺寸变化计算而得的排出液体的体积Q 0=q 0n/60在单位时间内为形成指定转速，液压马达封闭腔容积变化所需要的流量Q 0=q 0n/60实际流量Q 泵工作时出口处流量Q=q 0n ηv /60马达进口处流量Q=q 0n/60ηv压 力 额定压力 Pa在正常工作条件下，按试验标准规定能连续运转的最高压力最高压力p max按试验标准规定允许短暂运行的最高压力工作压力p 泵工作时的压力转 速 额定转速n r/min 在额定压力下，能连续长时间正常运转的最高转速 最高转速在额定压力下，超过额定转速而允许短暂运行的最大转速最低转速 正常运转所允许的最低转速 同左（马达不出现爬行现象） 功 率 输入功率P tW驱动泵轴的机械功率P t =pQ/η马达入口处输出的液压功率P t =pQ输出功率P 0泵输出的液压功率，其值为泵实际输出的实际流量和压力的乘积P 0=pQ马达输出轴上输出的机械功率P 0=pQ η机械功率 P t =πTn/30P 0=πTn/30T –压力为p 时泵的输入扭矩或马达的输出扭矩，N.m扭 矩 理论扭矩N.m液体压力作用下液压马达转子形成的扭矩实际扭矩液压泵输入扭矩T tT t=pq0/2πηm液压马达轴输出的扭矩T0T0=pq0ηm/2π效率容积效率ηv泵的实际输出流量与理论流量的比值ηv=Q/Q0马达的理论流量与实际流量的比值ηv=Q0/Q机械效率ηm泵理论扭矩由压力作用于转子产生的液压扭矩与泵轴上实际输出扭矩之比ηm=pT0/2πT t马达的实际扭矩与理论扭矩之比值ηm=2πT0/pq0总效率η泵的输出功率与输入功率之比η=ηvηm马达输出的机械功率与输入的液压功率之比η=ηvηm单位换算式q0ml/rQ=q0nηv10-3P t=pQ/60ηQ=q0n10-3/ηvT0=pq0ηm/2πn r/minQ L/minp MPaP t kWT0。
液压泵的工作原理及主要性能参数
液压泵的工作原理及主要性能参数
总效率 液压泵特性曲线
pi po
pqtv Tim
vm
液压泵在低压时，机械摩擦损 失在总损失中所占的比重较大， 其机械效率很低。随着工作压 力的提高，机械效率很快提高。 在达到某一值后，机械效率大 致保持不变，从而表现出总效 率曲线几乎和容积效率曲线平 行下降的变化规律。
液压传动与气动技术
液压泵的工作原理及主要性能参数
容积式液压泵工作原理
液压泵是靠密封工作腔的容积变化来 工作的。
➢ 它具有一定的密封容积，而且其密 封容积是变化的，同时还要有吸压 油部分。
➢ 液压泵输出油液流量的大小，由密 封工作腔的容积变化量和单位时间 内的变化次数决定。
➢ 因此这类液压泵又称为容积式泵。
➢ 柱塞泵（轴向和径向）
液压泵的工作原理及主要性能参数
性能参数 压力 ➢ 工作压力：指泵的输出压力，其数值决定于外负载。 – 如果负载是串联的，泵的工作压力是这些负载压力之和； – 如果负责是并联的，则泵的工作压力决定于并联负载中的 最小负载压力； ➢ 额定压力：是指根据实验结果而推荐的可连续使用的最高压力 – 反映泵的能力（一般为泵铭牌上所标的压力） – 在额定压力下运行时，泵有足够的流量输出，较高效率 ➢ 最高压力：泵的极限压力，不允许长期在最高压力下运行
液压传动与气动技术
容积式液压泵结构简图 1－偏心轮；2－柱塞；3－缸体； 4－弹簧；5－吸油阀；6－压油阀
液压泵的工作原理及主要性能参数
容积式液压泵的特点 液压泵容积式泵必定有一个或若干个周期变化的密封容积。密封容积变小使油液被挤出， 密封容积变大时形成一定真空度，油液通过吸油管被吸入。密封容积的变换量以及变化频 率决定泵的流量。 合适的配流装置。不同形式泵的配流装置虽然结构形式不同，但所起作用相同，并且在容 积式泵中是必不可少的。 容积式泵排油的压力决定于排油管道中油液所受到的负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压泵的主要技术参数和计算公式
2.1 液压泵的主要技术参数
（1）泵的排量（mL/r）泵每旋转一周、所能排出的液体体积。
（2）泵的理论流量（L/min）在额定转数时、用计算方法得到的单位时间内泵能排出的最大流量。
（3）泵的额定流量（L/min）在正常工作条件下；保证泵长时间运转所能输出的最大流量。
（4）泵的额定压力（MPa）在正常工作条件下，能保证泵能长时间运转的最高压力。
（5）泵的最高压力（MPa）允许泵在短时间内超过额定压力运转时的最高压力。
（6）泵的额定转数（r/min）在额定压力下，能保证长时间正常运转的最高转数。
（7）泵的最高转数（r/min）在额定压力下，允许泵在短时间内超过额定转速运转时的最高转数。
（8）泵的容积效率（%）泵的实际输出流量与理论流量的比值。
（9）泵的总效率（%）泵输出的液压功率与输入的机械功率的比值。
（10）泵的驱动功率（kW）在正常工作条件下能驱动液压泵的机械功率。
2.2 液压泵的常用计算公式（见表2）
表2 液压泵的常用计算公式
= ×100
=
=
