1号楼图纸提问
1号办公楼绘制步骤与答案
但是要修改计算规则如下 画辅助轴线绘台阶如下：
然后设置台阶踏步边→选中台阶→单击“设置台阶踏步边”→单击台阶三条外边线 →右键弹出“踏步宽度”对话框→填写宽度为 300→单击“确定”，台阶踏步就设置 好了。
（11）画散水
画散水之前要在④~⑤×D 轴、3~4×A 轴、5~6×A 轴上画虚墙。
按外墙外边线智能布置散水如下：
汇总结果如下:
(5)画现浇带
见结施-01 之 7.（6）. 按圈梁定义.
智定能→布右置键→结按束墙,外中墙心窗线下→现”浇构带件就”采画单好→了批. 量选择构件图元→弹出批量选择构件图元对话框→勾选Q250→单击确 用(6)”护自窗定栏义杆线”来画护窗栏杆
先按轴线绘制③~④如下 然后向上偏移 175,再画辅轴,修剪多余护窗栏杆如下:
六、屋面层 （参见建施-07）可以看出，女儿墙外皮和四层外墙皮及四层 KZ 外边平齐的。我们 可以将四层 KZ 复制到屋面，画完女儿墙并与柱边对齐后再删除 KZ。女儿墙并与柱 边对齐后图示标记位置要延伸墙。
此处在圈梁中建压顶构件。
。
画辅助轴线绘制 GZ，然后利用“对齐中多齐命令”将 GZ 与墙外边对齐。
（一）、首层
（1）墙
注意：墙与柱边对齐后，要用“延伸方法”使有关墙-墙相交到中心线。
（2）绘制门窗
点绘制门窗，按“Tab”键（一次或两次），输入墙中心线到门窗边的距离，图纸给 的往往是轴线到门窗边的距离，而轴线不一定位于墙中心线。
左边部分的汇总结果如下
（3）绘制构造柱 见结施-01 之 7.（4）可知尺寸及位置。
三、画板
1根、据一结（施三0）8 绘层制板
飘窗板属性“是否楼板”项若选“是”，对装修可能有影响，故选“否”。
住宅楼楼图纸答疑内容
南北庄安置楼（造船区）22、27、34、41#楼工程招标答疑1、卫生洁具为政府采购，报价只计安装费；2、单元总计量表箱为电力部门安装，报价只计基础；3、单元门、分户门、屋顶太阳能热水器为甩项工程；4、厨房卫生间墙面瓷砖胶粘改为水泥砂浆粘贴；5、厨房、卫生间楼面1.5厚聚氨酯防水层改为聚乙烯丙纶卷材防水层（2道）；6、内墙刷乳胶漆改为满刮普通腻子两遍；7、天棚刷乳胶漆改为满刮普通腻子两遍；8、根据《青岛市2009年结算汇编》的相关规定，钢材、水泥、商品混凝价格波动幅度其超出土5%的差价允许调整。
22#41#楼土建共同部分1、散水未见详细做法。
答：散水做法详图集L06J002 14页散。
2、所有空调板是否有栏杆答：是的。
3、无地质报告，无自然标高，土方开挖和回填无法计算。
答：有。
后附图（地质条件一次性包死不做调整）4、建筑施工图门窗表中注明门窗由甲方负责,本次报价是否报价答：以施工图为准（包含在本次报价内）。
22#楼:1、飘窗TC1515：门窗表尺寸为2380×1500，而建通3详图为2380×1800；飘窗TC1818：门窗表尺寸为3080×1800，而建通3详图为TC1518 2780×1800，以何为准。
答：TC1515尺寸以门窗表为准,TC1818与TC1518是两个窗户,详图中有表示。
2、立面图L-A轴其中D-A轴处无空调板，而在平面图中有空调板，以何为准。
答：以平面图为准。
3、A-C轴/1-44轴三层阳台处结构图无构造柱，而建筑图有构造柱，以何为准。
答：图中所有构造柱以结构图为准。
4、结构7节点①大样图顶标高是21.3m，建筑5处6-8/D-H处屋面为19m，以何为准。
答：6-8轴处应为18.5m，17-39轴处应为21.3m。
5、D22#住宅楼结施2中6-6条基2360×300是否改为5-5。
答：是。
6、5-5、7-7上部钢筋受力筋长度多少。
01 图纸疑问(0729版图纸疑问(设计答复)咨询公司提出的问题
万科云二期土建图纸疑问20150729版图纸(设计答复)一.土建结构部分：1、C1栋图号ST-20，图名为“C1栋三层梁配筋平面图”，位置C1-6交于C1-C的连梁（LL）没有截面尺寸及上部纵筋。
答复:包含在右边KL3七跨中间.2、C2栋图号ST-26，图名为“C2栋天面层梁配筋平面图”，位置2-12交于2-C的连梁（LL）没有截面尺寸答复:同上3、C1栋图号ST-31，图名为“C1栋天面层梁配筋平面图：梁L1没有配筋信息答复:补充配筋信息4、C1栋图号ST-31，图名“C1栋屋面层梁配筋图”框架柱KZa、KZb没有配筋信息答复:补充配筋信息5、C3栋，图号为ST-09，图名为“C3#办公楼天面层梁配筋图”，无红色箭头处柱子配筋。
C4C5栋天面层同样没柱子配筋。
答复:补充配筋6、C1栋所有结构布置平面图构造柱GZ1\GZ2\GZ3\GZ4\GZ5\GZ6没有配筋信息答复:补充配筋信息7、C1栋图号ST-30，图名“C1栋天面层结构布置及板配筋平面图”截图红圈区域是否漏板答复:核实后答复8、C1栋图号“2/STW-01及12/STW-05”墙身大样图显示走道位置存在板，而板结构平面图却没有显示这部分内容答复:补充配筋9、C1栋图号“ST-28”，图名“C1栋七～十二层梁配筋平面图”，红色箭头所指的轮廓线是否是梁，若是请说明梁的尺寸及配筋信息.答复:没有梁,补充折板大样.建筑部分：1、C1栋建筑图上未标明消防栓尺寸信息答复:补充尺寸,首二层2.4高.2、C1栋二层以上建筑平面图LC1819/LC1818门窗大样图尺寸与墙身大样图尺寸对应不上。
同样，C2栋同样位置门窗大样对不上墙身大样。
答复:回去修改检查3、 C1栋图号AR-1#-02，图名“C1栋二层平面图” 轴C1-5交于C1-G 位置窗LC0919/LC0915 门窗大样尺寸与墙身大样图11/C1-5尺寸不一致，以哪个为准.同样，C2平面图中3~11层2-5轴与2-G 轴相交位置窗与大样不符合。

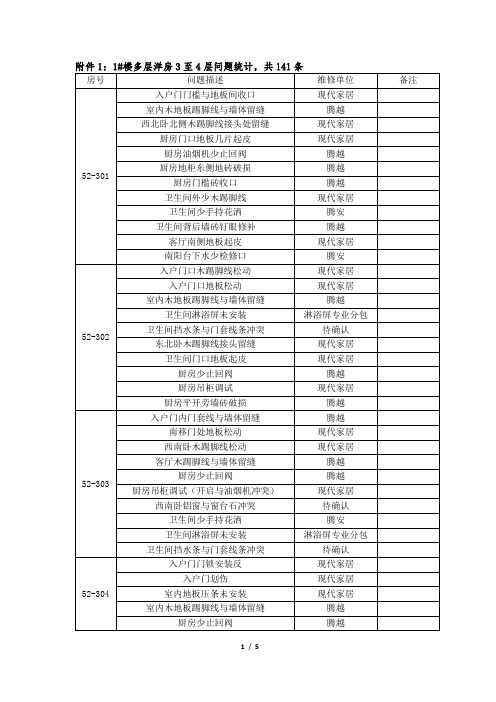

1#楼维修问题汇总
待确认
52-304
入户门门锁安装反
现代家居
入户门划伤
现代家居
室内地板压条未安装
现代家居
室内木地板踢脚线与墙体留缝
腾越
厨房少止回阀
腾越
厨房吊柜调试（开启与油烟机冲突）
现代家居
厨房少水龙头
腾安
厨房天然气表未安装
燃气公司
卫生间内门套线条与墙砖收口
腾越
卫生间门口阳角墙砖破损
腾越
卫生间少手持花洒
腾越
西北卧飘窗边墙面未收口
腾越
南阳台踢脚线条处真石漆修补
腾越
东南卧外门套线条与墙面留缝
腾越
东南卧南墙开裂
腾越
东南卧飘窗边墙面收口
腾越
室内开关插座四周墙面未收口
腾越
弱电箱盖板未安装
腾安
东北卧窗台石墙面收口
腾越
东北卧东北角地板空鼓
现代家居
东北卧门套线四周墙面收口
腾越
东北卧室内门开关不顺
现代家居
东南卧室内门锁卡顿
腾越
室内地板铺设（水管破损造成地板泡水）
现代家居
51-203
西北卧窗户边渗漏
凯翔
西南卧铝窗百叶不能正常开启
凯翔
51-501
地板铺设
现代家居
49号
三层西南卧房间墙纸恢复
腾越
卫生间墙地砖恢复（腾安试压发现多处水管破损）
腾越
50号
铝窗内置百叶无法正常升降
凯翔ห้องสมุดไป่ตู้
腾安
卫生间窗台砖空鼓
腾越
卫生间顶毛糙
腾越
东北卧少门吸
现代家居
西北卧门未安装
图纸问题
图纸问题地下一层：1.消防水池、储藏间、强弱电间、过道没有施工做法，缺少相应墙顶地平立面及节点图纸；2.卫生间、更衣室、淋浴室房间缺少相应地面图；3.缺少顶面施工图及相应节点图；一层：1.一层天花图B/C-1/2轴处是否有灯带（与此对称处图中有灯带）；2.标高不全，筒灯间距没有标注，请确认；3.大堂过道处标注标高3.9米，与立面图3.8米不符，是否有特殊做法，请确认具体方案；4.请确认消防楼梯做法，并补充相应踏步及扶手做法；5.B/C-1和B/C-9轴处是否设窗帘盒（图中未设）；6.图中墙面未画出石材装饰完成面，造成地面排版和顶面造型误差较大，会影响最终效果，请考虑；7.大堂图中节点图缺少，请补图（包括墙面造型，顶面造型处等处剖面节点）；8.电梯厅墙面节点做法；9.缺少过道施工做法及相应平立面，节点图纸；10.卫生间、前室平面图中没有标高，请确认；11.缺少强弱电间施工做法；12.缺少储藏间和消防控制室的施工做法；13.缺少门窗做法表；二层：1.标高不全，造型及灯具尺寸未标注；2.电梯厅吊顶与总图造型不一致，请确认施工方案；3.一层图中墙面未画出石材装饰完成面，造成地面排版和顶面造型误差较大，地面需重新排版，顶面请重新确认方案；4.图中节点图缺少，请补图（包括墙面造型，顶面造型处等）；5.电梯厅墙面石材排版，有一小块为185mm,认为影响整体美感，可否重新考虑排版；6.请确认不铝合金压条的造型及尺寸；7.走廊端头有窗户处未设窗帘盒，请确认是否需要；三层：1.客房公卫地面排版整体因有隔断墙，请重新考虑排版方案；2.蹲便地台300mm偏高，上下很不方便，请重新确认高度；3.梳洗台没有造型节点做法，请补充；4.顶面标高不全，请补全；5.弱电间地面图中标注为地砖，洗衣机地面图中标注为地毯，请确认；6.走廊端头有窗户处未设窗帘盒，请确认是否需要；7.图中电梯厅墙面未画出石材装饰完成面，造成地面排版和顶面造型误差较大，地面需重新排版，顶面请重新确认方案；8.卫生间门和衣柜门处具体做法；四层：1．公卫地面排版整体因有隔断墙，请重新考虑排版方案；2．蹲便地台300mm偏高，上下很不方便，请重新确认高度；3．梳洗台没有造型节点做法，请补充；4．顶面标高不全，请补全；5．走廊端头有窗户处未设窗帘盒，请确认是否需要；6．过道是否有踢脚，如有请确认其材质，造型尺寸等；7．图中电梯厅墙面未画出石材装饰完成面，造成地面排版和顶面造型误差较大，地面需重新排版，顶面请重新确认方案；8.标准客房A.B顶面空调风口做法，节点与立面不一致，请确认；9. 标准客房A.B中各个立面节点做法，请确认并补充图纸；10.窗帘盒节点做法与平面图不一致，请确认施工方案；11.标准客房A.B中卫生间各个立面具体节点做法，淋浴房玻璃隔断图中显示到顶，洗漱台处具体做法，请补充具体节点做法；12. 标准客房A.B中卫生间淋浴房玻璃隔断做法节点中，玻璃隔断处有10mm错台，请确认在淋浴房门处错台的处理方法；13.套房A.B顶面空调风口做法，请确认；14. 套房A.B中各个顶面造型和立面节点做法，请确认并补充图纸；15.窗帘盒节点做法与平面图不一致，请确认施工方案；16.套房A.B中卫生间各个立面具体节点做法；17. 套房A.B中顶面吸顶灯处大小尺寸和材质，图中未显示，是否为现场加工；18.套房A中卫生间隔断墙与窗户衔接处如何处理；19,套房B中顶面处是否设置窗帘盒（有两个窗户），图中未显示；五层—八层：1.B/C-10轴处是否留窗帘盒，图中未显示；2. 顶面标高不全，灯具及其他定位尺寸不全；3.过道是否有踢脚，请确认尺寸造型及材质；4.8层—总办A.B及副总办墙面造型和顶面造型缺剖面节点做法，白色灯箱片处节点做法，请补全；5. 8层—总办A.B及副总办卫生间未见地漏，请确认；6.副总办是否需要踢脚，图中未画，如需要请确认大小尺寸及材质；7.5-8层电梯厅顶面造型与总图不一致，请确认施工方案；8.电梯厅墙面石材排版，有一小块为185mm,认为影响整体美感，可否重新考虑排版；9.请补充5-8层电梯厅墙面节点做法；九层：1.缺少过道和耳光室墙面做法，耳光室未标注标高，请确认；2.顶面图的标高不全；3.B/C-10和8/1/8-F轴处有窗户，是否加窗帘盒；4.缺少议室主席台地台做法节点图纸，请补全；5.资料室和阅览室图中填充图案和材料做法表都是地毯，而图中标注文字是地砖，请确认准确施工材料；6.活动室图中填充图案和材料做法表都是地毯，而图中标注文字是地板，请确认准确施工材料；7．墙面石材排版，有一小块为185mm,认为影响整体美感，可否重新考虑排版；8.大会议室、贵宾接待室、接待室、小会议室、中会议室造型和顶面造型做法节点缺少，请补全；9.公共卫生间蹲便地台300mm,尺寸太高，上下不方便，建议调整尺寸；10.窗台石材做法中，有阳角，建议倒圆角；11．节点图J—06中节点做法与相应图中位置不符；餐厅首层：1.缺少厨房内走道做法；2.缺少大小包间顶面剖面图；3.大包间是否留窗帘盒，如留，请补充做法节点图；4.补充地面中地板和地砖衔接处做法节点图；5.请补充大小包间墙顶面造型节点图；餐厅二层：1.缺少顶面标高和剖面做法；2.缺少墙立面图及墙面节点图；3.缺少立柱做法及节点图；4.缺少餐台平立面及节点图；5.缺少活动拼装舞台平立面及节点图；。
图纸疑问-001

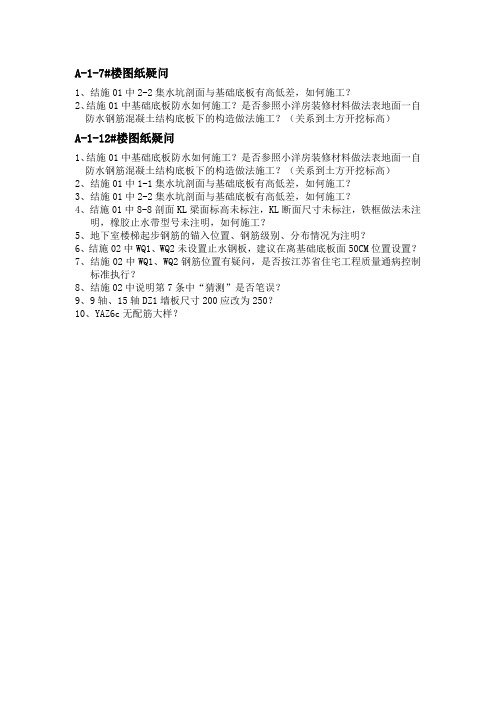

A-1-7#楼图纸疑问
1、结施01中2-2集水坑剖面与基础底板有高低差，如何施工？
2、结施01中基础底板防水如何施工？是否参照小洋房装修材料做法表地面一自防水钢筋混凝土结构底板下的构造做法施工？（关系到土方开挖标高）
A-1-12#楼图纸疑问
1、结施01中基础底板防水如何施工？是否参照小洋房装修材料做法表地面一自防水钢筋混凝土结构底板下的构造做法施工？（关系到土方开挖标高）
2、结施01中1-1集水坑剖面与基础底板有高低差，如何施工？
3、结施01中2-2集水坑剖面与基础底板有高低差，如何施工？
4、结施01中8-8剖面KL梁面标高未标注，KL断面尺寸未标注，铁框做法未注
明，橡胶止水带型号未注明，如何施工？
5、地下室楼梯起步钢筋的锚入位置、钢筋级别、分布情况为注明？
6、结施02中WQ1、WQ2未设置止水钢板，建议在离基础底板面50CM位置设置？
7、结施02中WQ1、WQ2钢筋位置有疑问，是否按江苏省住宅工程质量通病控制
标准执行？
8、结施02中说明第7条中“猜测”是否笔误？
9、9轴、15轴DZ1墙板尺寸200应改为250？
10、YAZ6c无配筋大样？。
精装修图纸问题
1、地下室精装修图（图号：-2F.P-01）1#楼A单元地下二层，平面布置立面索引/墙体定位图中，新建间墙采用何种砌筑材料？1/D-1/F~1-8处是否砌筑封闭？此位置1-F~1-8在建筑图纸中显示有消防箱，是否取消？
回复：新建墙体采用细木工板基层，墙砖饰面；1/D-1/F~1-8处砌筑封闭；此位置的消防箱移到集水井朝过道的这面墙上，如施工图所标注位置。
2、地下室精装修图（图号：-1F.P-01）1#楼B单元地下一层，平面布置立面索引/墙体定位图中，B栋为右，此图轴线标注有误，1-D/1-F~1-8/1-9处为封闭新建见墙，此位置在建筑图纸中消防箱是否取消？
回复：B栋为右，轴线标注已在施工图中修改；1-D/1-F~1-8/1-9处消防箱移到集水井朝过道的这面墙上，如施工图所标注位置。
3、首层精装修1#楼A单元（图号：1F.P-01）消防箱位置与建筑图纸不符，是
否改变位置？
回复：装修施工图中的消防箱位置与建筑最新设计变更图位置保持一致。
4、精装修后附各种材料样品，无法看清，是否有实体样品？
回复：有相应的材料实体小样
5、地下室精装修图（图号：-1F.P-03）1#楼A单元地下一层注明中，如没有特殊注明地面标高均为±0.00，是否为相对标高？
回复：是相对标高
6、公共区精装图纸未明确所有基层做法？
回复：基层做法已在大样图中详细标注。
E1、E2图纸答疑
2、按电井大样图施工
14
电气系统图电施-03与电施-12图中的电缆是否为预分支电缆
采用穿制线头
15
200*100水平桥架是否太小，电缆井内的400*200桥架是否为梯架
1、设为300×200水平桥架
2、为梯级桥架
16
水施图中，管道井内每层喷淋都有信号阀，水流指示器，而电气图中没有标识。
按水施中位置增加
9
构造柱是否可以先浇留缝？
按图施工
10
集水坑建筑与结构大样不一致，请问以哪个为准？
按结构图
11
不同直径钢筋在变截面柱是否可用电渣压力焊？
施工决定
12
结03
施工总说明第19条地下室防水抗渗等级为P6,结03说明中抗渗等级为P8,请问采用哪个？
按P8
序号
图号
施工疑问
设计答复
13
电缆井内的烟感是否有必要，井内系统图有照明，插座，平面图中无
E1、E2号公寓楼图纸答疑
序号Biblioteka 图号施工疑问设计答复
1、
结构08
S-1轴至S-5轴挑梁前是否设LL？
按图施工
2、
结构04
说明6汽车坡道下基层按道路要求施工。请问按那个道路施工？
按小区道路
3
（建8）
一层平面图1-1,1-5变1-A,1-B轴墙体位置在板上？2-1变2-A至2-B也同，D-7至2-1轴变2-B同上。平面图中无节点。
17
楼层给水管道太高，敷设在找平层内是否可以？
18
地下车库防水设计为水泥渗透基晶，建议使用高分子卷材？
19
电梯前室是否吊顶？
是，做吊顶，前室内喷头设为下喷式、
建设单位：
图纸疑问1#楼13-9-13
商洛市融城国际项目1#楼图纸疑问1.建施-1图中墙体一、粘土砖墙第1条“±0.000以下钢筋混凝土墙体详见结构施工图；其余砖墙为MU7.5非承重多孔砖，M7.5号水泥砂浆砌筑”与建施-5图中说明第2条“其余砖墙均为实心砖墙”不符;答复：不矛盾，地下室采用实心砖，建施-5为地下室平面，只是针对地下室而言。
2.冯工建施-1图中粘土砖墙第2条“±0.000以上除厨房、卫生间管道井120墙及电梯井道砖墙为MU7.5Kp1承重多孔砖，M7.5水泥砂浆砌筑，其余为M5.0非承重空心砖，混合砂浆砌筑”与建施-20图中说明第1条“其余填充墙、内隔墙均采用加气混凝土砌块”不符;答复：其余填充墙、内隔墙均采用加气混凝土砌块3.建施-1图中墙体“五”中没有标明水泥砂浆配比；答复：1:2.5水泥砂浆。
4.建施-1图中电梯六“本次设计二、三单元均设有一部电梯，井道尺寸为2200mm*2200mm”与建施-17图中所示井道尺寸2200mm*2100mm不符;答复：应为2200mm*2100mm5.建施-1图中节能设计3）“75厚玻化微珠保温砂浆防火隔离带”太厚不好施工;答复：此厚度为计算得出的结果，做法参照10J121第H-15页相关做法。
6.建施-2图中没有标明“水井、电井”内墙面的做法;答复：水泥砂浆即可7.建施-5图中说明第2条“未标明者厚度为240厚”与200厚剪力墙有错台；答复：采用与混凝土墙同厚度的加气混凝土砌块砌筑。
8.建施-5图中排风井、进风井留洞尺寸位置没有标明；答复：锅炉房留洞后补，其他留洞图中均已表示，混凝土墙留洞详结构。
9.建施-5图中说明第4条集水井盖板没有标明；答复：盖板参选用07FJ02第110页做法。
10.建施-5图中锅炉房内“排风井”与“走道处”砖墙平面尺寸没有标注，锅炉房内建议增设排水沟；答复：锅炉房部分后补图。
11.建施05图中在○A轴交○1轴处的门洞在结施-10图中没有预留；答复：结构出相应修改，见1369-X1JG-0212.建施-5图中锅炉房顶建议预留设备吊装孔：答复：锅炉房部分后补图。
正弘新城1号院图纸会审问题(1)
1号院图纸会审问题汇总1.1#楼一层风井挡窗户；2.2#、3#、5#一层北侧凹廊风井挡窗户；3.高层非采暖地下室顶板保温:20mm厚聚苯乙烯泡沫板是用于一层底板？是否和一层地暖下面的聚苯乙烯泡沫板是一道工序？30mm厚岩棉板是否用于地下室顶板？如果用于地下室顶板，容易造成顶板批白凹凸不平（因为岩棉较软，再加钉子固定），影响观感，能否修改成保温砂浆+玻纤网？4.高层公共部分连廊墙面贴保温板，后期精装修贴砖，容易脱落；5.高层三层卫生间窗台抬高，窗上部梁小了，与外侧造型不平齐，是否会影响视线或者采光，造成业主投诉？6.室外机底部增设支架，需要出详图；7.6#楼公共部位窗垛5cm，外墙保温7cm，保温吃窗框，需要调整？8.17#楼改造图纸地下一层储藏室密闭，未增加防火门，无法进入；9.18#楼地下一层改造图纸储藏室密闭，增加防火门，无法进入；10.18#楼负一层西侧工具间改造图纸和地库图纸不符；地库原图纸改造图纸11、洋房C-4、C-5、B-1户型入户门门垛5㎝，后期精装修贴砖，入户门无法安装，建议门垛加大到10㎝。
12.E-1户型北阳台洗衣机立管地漏、E-2南阳台地漏建议改到外墙13.高层区域电梯前室防火门位置不合理，建议优化调整。
14. 给水设计的1-3层市政给水，4-6层加压低区给水，7-20层加压高区给水，造成8层洋房也要分三个区，建议低区加压供水调整到4-8层，能够减少一趟立管从而节省管道井空间。
15.车库非机动通道照明灯采用壁灯，安装高度0.8米，影响通行，建议改吸顶灯。
16.6层洋房二层与三层水电井有转换，安装检修困难，建议管井门加大。
17.6层洋房部分由于层层退台的影响，造成管道装换多，存在投诉风险。
18.8层洋房屋面消防连通管明装，建议从顶层顶板下暗装。
