外檐幕墙工程施工工艺
外檐精装修主要项目施工方法
外檐精装修主要项目施工方法本工程主楼属高层建筑，幕墙的设计必须由有资质的单位进行，图纸必须完整，有解决风震、地震及变形的措施，应采用柔性节点。
本工程幕墙工程工程量大，幕墙工程的进度直接影响内部精装修工程的进行，因此幕墙工程是本工程的一个重要控制点。
1、石材幕墙施工方案石材幕墙是指由金属构件悬挂在建筑物主体结构表面的由花岗石、大理石等石板材作为墙面的非承重外围护墙体。
石材幕墙的构造和施工特点是：外墙装饰效果好、材料单一、施工操作简便、工效高、维修清理方便、色彩和光泽保存长久。
①测量放线a.施工放线工首先与总包方确定好基准轴线和水准点。
再用经伟仪在底楼放出四大角控制线以及拐角控制线，用激光垂直仪，将控制点引至顶层或标准层处定位。
b.将土建提供的基准中心线、水平线进行复测，无误后放钢线，定出幕墙安装基准线。
为保证不受其它因素影响，垂直钢线每3层一个固定支点，水平钢线每7米一个固定支点。
放完线后，每层楼用水平仪检测，调准。
②立柱安装a.立柱的安装，依据放线的位置进行安装。
安装立柱施工一般是从底层开始，然后逐层向上推移进行。
b.为确保整个立面横平竖直，使幕墙外立面处在同一垂直平面上。
首先将角位垂直钢丝布置好。
安装施工人员依据钢丝作为定位基准，进行角位立柱的安装。
c.放线组施工人员首先在预埋件上依据施工图标高尺寸弹出各层间的横向墨线，作为定位基准线。
d.立柱在安装之前，首先对立柱进行直线度的检查，检查的方法采用拉进法、若不符合要求，经矫正后再上墙进行安装，将误差控制在允许的范围内。
e.先对照施工图检查主梁的加工孔位是否正确，然后用螺栓将立柱与连接件连接，调整立柱的垂直度与水平度，然后上紧螺母。
立柱的前后位置依据连接件上长孔进行调节。
上下依据方通长孔进行调节。
f.立柱就位后，依据测量组所布置的钢丝线、综合施工图进行安装检查，各尺寸符合要求后，对钢龙骨进行直线的检查，确保钢龙骨的轴线偏差。
g.待检查完毕、合格后，填写隐蔽工程验收单，报监理验收（并附自检表）。

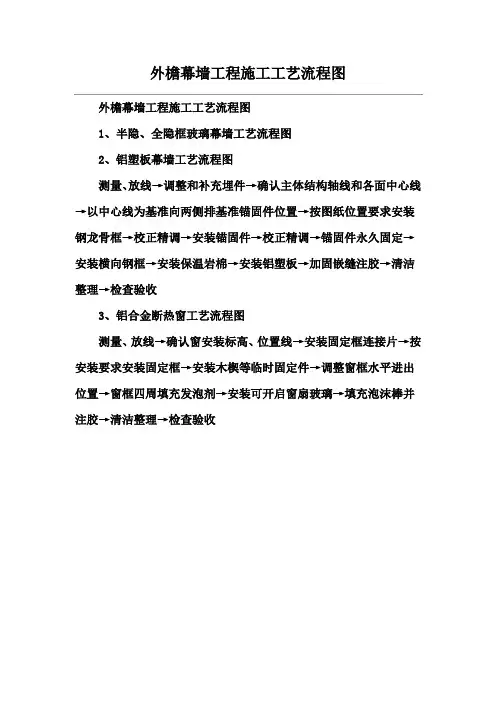

外檐幕墙工程施工工艺流程图
外檐幕墙工程施工工艺流程图
外檐幕墙工程施工工艺流程图
1、半隐、全隐框玻璃幕墙工艺流程图
2、铝塑板幕墙工艺流程图
测量、放线→调整和补充埋件→确认主体结构轴线和各面中心线→以中心线为基准向两侧排基准锚固件位置→按图纸位置要求安装钢龙骨框→校正精调→安装锚固件→校正精调→锚固件永久固定→安装横向钢框→安装保温岩棉→安装铝塑板→加固嵌缝注胶→清洁整理→检查验收
3、铝合金断热窗工艺流程图
测量、放线→确认窗安装标高、位置线→安装固定框连接片→按安装要求安装固定框→安装木楔等临时固定件→调整窗框水平进出位置→窗框四周填充发泡剂→安装可开启窗扇玻璃→填充泡沫棒并注胶→清洁整理→检查验收。

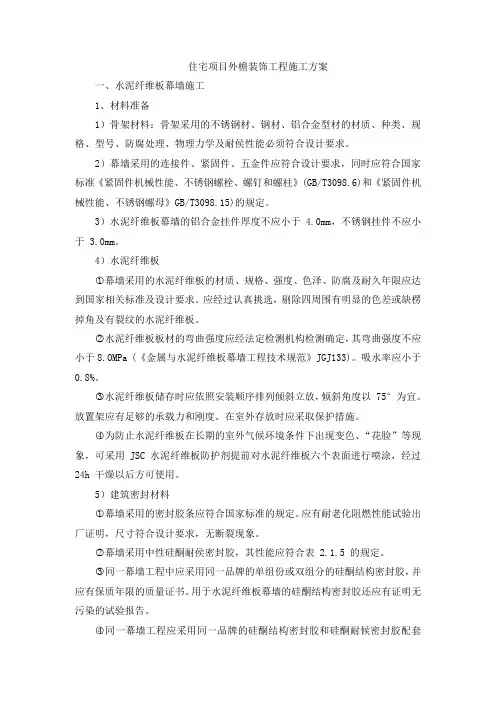

住宅项目外檐装饰工程施工方案
住宅项目外檐装饰工程施工方案一、水泥纤维板幕墙施工1、材料准备1）骨架材料：骨架采用的不锈钢材、钢材、铝合金型材的材质、种类、规格、型号、防腐处理、物理力学及耐侯性能必须符合设计要求。
2）幕墙采用的连接件、紧固件、五金件应符合设计要求，同时应符合国家标准《紧固件机械性能、不锈钢螺栓、螺钉和螺柱》(GB/T3098.6)和《紧固件机械性能、不锈钢螺母》GB/T3098.15)的规定。
3）水泥纤维板幕墙的铝合金挂件厚度不应小于 4.0mm，不锈钢挂件不应小于 3.0mm。
4）水泥纤维板○1幕墙采用的水泥纤维板的材质、规格、强度、色泽、防腐及耐久年限应达到国家相关标准及设计要求。
应经过认真挑选，剔除四周围有明显的色差或缺楞掉角及有裂纹的水泥纤维板。
○2水泥纤维板板材的弯曲强度应经法定检测机构检测确定，其弯曲强度不应小于8.OMPa (《金属与水泥纤维板幕墙工程技术规范》JGJ133)。
吸水率应小于0.8%。
○3水泥纤维板储存时应依照安装顺序排列倾斜立放，倾斜角度以75°为宜。
放置架应有足够的承载力和刚度。
在室外存放时应采取保护措施。
○4为防止水泥纤维板在长期的室外气候环境条件下出现变色、“花脸”等现象，可采用 JSC 水泥纤维板防护剂提前对水泥纤维板六个表面进行喷涂，经过24h 干燥以后方可使用。
5）建筑密封材料○1幕墙采用的密封胶条应符合国家标准的规定。
应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。
○2幕墙采用中性硅酮耐侯密封胶，其性能应符合表 2.1.5 的规定。
○3同一幕墙工程中应采用同一品牌的单组份或双组分的硅酮结构密封胶，并应有保质年限的质量证书。
用于水泥纤维板幕墙的硅酮结构密封胶还应有证明无污染的试验报告。
○4同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用。
○5硅酮结构密封胶和硅酮耐侯密封胶必须有与所接触材料的相容性试验报告，并在有效期内使用。
外檐工程施工工艺
外檐工程施工工艺一、外檐工程概述外檐工程是建筑施工中一个重要的部分，它在建筑外墙上起到遮阳、防雨、美化建筑等作用。
外檐工程的施工工艺包括檐口制作、材料加工、安装、防水处理等多个环节，需要严格按照施工规范进行施工，才能确保外檐工程的质量和安全。
二、外檐施工前准备1、施工前，应对外檐工程进行详细的设计，包括檐口的尺寸、材料的选用、外檐的形式等，确保外檐的设计符合规范要求。
2、檐口制作前，需要对建筑外墙进行清理，清除外墙表面的灰尘、杂物，保证外墙清洁。
3、施工前，应根据外檐的设计要求准备好各种材料，包括金属材料、木材、玻璃钢等。
4、根据外檐工程的具体情况，确定搭设脚手架或者其他安全措施，确保施工过程中的安全。
5、外檐工程的施工需要配备专业的施工人员，他们应具备相关的施工技能和经验，以确保施工的质量和安全。
三、外檐施工流程1、外檐工程的施工流程主要包括檐口制作、材料加工、安装等多个环节，下面将对这些环节逐一进行介绍。
2、檐口制作：檐口是外檐工程的关键部位，它直接影响外檐的质量和外观。
在檐口制作前，需要根据外檐的设计要求准备好相关的材料，然后按照设计要求制作檐口。
3、材料加工：在外檐工程中，我们通常会使用金属材料、木材、玻璃钢等材料。
这些材料在进行施工前需要进行精细的加工，确保其尺寸、形状等符合设计要求。
4、安装：外檐工程的安装是整个施工过程中最关键的环节。
在进行外檐的安装时，需要精密操作，保证外檐的固定和稳定。
5、防水处理：在外檐工程的施工中，需要对外檐进行防水处理，确保外檐在日常使用中不会发生渗水等问题。
四、外檐施工注意事项1、施工中需要严格按照设计要求进行操作，确保外檐的尺寸、形状等符合设计要求。
2、在进行外檐的施工时，需要确保施工现场的安全，避免发生意外。
3、在进行外檐的安装时，需要使用专业的固定工具，确保外檐的固定牢固。
4、在进行外檐的防水处理时，需要选择符合规范要求的防水材料，确保外檐的防水效果。
幕墙工程施工工艺
幕墙工程施工工艺1 工艺流程：墙面放线→安装连接件→安装幕墙立柱→幕墙横梁安装→横梁立柱调整紧固→安装石材→打胶→伸缩缝处理→板面清理施工前按照设计图进行测量，并进行二次排板，排板经设计同意后方可进行施工。
2.操作工艺2.1 墙面放线(1) 测量放线应与主体结构测量放线相配合，水平标高要逐层从地面引上，以免误差累积。
应沿楼板外檐弹出墨线定出幕墙立面基准线。
从基准线外反一定距离为幕墙立面，以此线为基准确定立柱的前后位置，从而决定整片幕墙的立面位置。
(2) 根据建筑轴线基准线及石材规格尺寸，用经纬仪投测，将立柱垂直位置线弹到主体结构上。
(3) 待立柱垂直位置线弹设完毕，根据水平标高基准线及石材规格尺寸，再将横梁水平位置线弹在主体结构墙面上，形成墙面分格线。
2.2 安装连接件：先在立柱上安装连接件，再将连接件点焊在主体结构预埋钢板上。
2.3 幕墙立柱安装：以墙面分格线为准，利用柱上连接件调整好立柱位置，立柱的垂直度可由垂直检测尺控制，位置调整准确后，才能将铁码正式焊接在预埋铁件上。
上下立柱之间应有不小于 15mm 的缝隙，并应采用芯柱连接。
芯柱总长度不应小于400mm。
芯柱与立柱应紧密接触。
芯柱与立柱之间应采用不锈钢螺栓固定（《金属与石材幕墙工程技术规程》JGJ 133—2001 第 5.7.2 条）。
2.4 幕墙横梁安装：同一层的横梁安装应由下向上进行。
横梁一般是分段在立柱中嵌入连接，横梁两端的连接件安装在立柱的预定位置上，暂时不要固定。
横梁在制作下料时应稍微缩短下料长度，使其与立柱接头处有一定间隙，以适应建筑挠度变形或温度变形的影响。
横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。
螺钉直径不得小于 4 mm，每处连接螺钉数量不应少于 3 个，螺栓不应少于 2 个。
横梁与立柱之间应有一定相对位移能力（《金属与石材幕墙工程技术规程》JGJ 133—2001 第 5.6.6 条）。
2.5 幕墙横梁、立柱的调整与紧固：立柱、横梁全部就位以后，应再做一次整体检查，对局部不合格的地方做最后调整，使整幅幕墙的安装位置达到设计要求。
外檐工程施工方案
外檐工程施工方案一、施工前准备1.1 工程准备在施工前，需要做好以下准备工作：1）确定外檐施工的具体位置和范围；2）组织施工人员，确定施工队伍和人员配备；3）准备施工所需的材料、设备和工具；4）对外檐的结构和构造进行详细的了解和分析，确保施工过程中能够顺利进行。
1.2 安全防护在施工前，需要做好安全防护工作，确保施工过程中能够安全进行。
具体包括：1）对施工现场进行全面的安全检查，排除安全隐患；2）组织施工人员进行安全培训，确保他们对施工安全有充分的认识和理解；3）严格执行安全操作规程，做好防护措施，防止意外发生。
1.3 现场勘测在施工前，需要对外檐的具体位置和情况进行详细的勘测和分析，确保施工过程中能够顺利进行。
具体包括：1）对外檐的结构和构造进行详细了解和分析；2）进行现场勘测，确定外檐的具体位置和范围；3）设计施工方案，制定施工计划和进度安排。
二、施工工艺和方法2.1 施工工艺外檐的施工工艺主要包括以下几个方面：1）拆除原有的外檐结构，清理施工现场；2）搭设脚手架，确保施工过程中的安全；3）对外檐的结构和构造进行修缮或更换；4）安装新的外檐结构，确保稳固耐用。
2.2 施工方法在施工过程中，需要采用以下方法进行施工：1）采用机械化施工方法，提高施工效率；2）采用预制构件，减少现场施工量，降低施工成本；3）严格控制施工质量，确保施工过程中的质量安全。
三、施工过程管理3.1 施工组织在施工过程中，需要做好施工组织和管理工作，保证施工进度和质量。
具体包括：1）制定合理的施工计划和进度安排；2）组织施工人员，分工合作，配合施工；3）加强施工现场的管理和监督，确保施工过程中安全、有序进行。
3.2 质量控制在施工过程中，需要严格控制施工质量，确保施工过程中的质量安全。
具体包括：1）严格按照施工图纸和规范规定进行施工；2）采用合格的材料和设备，确保施工质量；3）加强质量监督和检查，及时发现和解决问题。
3.3 安全管理在施工过程中，需要加强安全管理，确保施工过程中的安全。
外檐装修工程施工方案
外檐装修工程施工方案11.12.1 预埋件的埋设方案一、工艺流程图二、基本操作说明1、熟悉图纸安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容：1)图纸的页数及图号图幅2)对图纸内容进行全面的了解3)找出设计的主导尺寸（分格），不同调整尺寸和可调节尺寸4)对图纸进行质疑5)制定预埋施工方案和技术交底6)明确转角及异形处的处理方法7)对照土建图纸验证施工方案及设计2、在施工现场找准预埋区域针对不同部位的实际情况，首先在现场上要找准预埋铁的区域，这首先要了解幕墙安装区域，有的部位是全部幕墙，则整个工程就是全区域，有的只是局部有幕墙，则区域就是局部的。
3、找出定位轴线将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置，定位轴线的作用有：1)帮助确定幕墙的起讫点2)验收安装是否准确3)调整误差，确定误差调整范围4、找出定位点根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，确定定位点；定位点数量不得少于两点，确定定位点时要反复测量，一定要保证定位准确无误。
5、抄水平用水准仪对两个定位点确定水平位置。
水准仪要按规范使用（使用方法略），首先水准仪定位时要考虑安全，定点间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注定正确使用和保管好水准仪。
6、找水平线在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。
7、测量误差在水平线拉好后，对所在工作面进行测量。
主要进行水平方向的测量，同时检查各轴线（定位轴线）间的误差。
通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围内的，可消化误差，超过误差范围应与土建方或甲方协商解决。
8、调整误差对在规范允许范围内的误差进行调整时，要求每一定位轴线间的误差，在本定位轴线间消化，误差在每个分格间分摊小于2mm，如超过此范围，请书面通知公司设计部进行设计调整。
施工方案-外幕墙施工技术方案
施工方案-外幕墙施工技术方案施工方案外幕墙施工技术方案一、工程概述本工程为_____，位于_____，建筑高度为_____米，外幕墙面积约为_____平方米。
外幕墙类型主要包括玻璃幕墙、铝板幕墙、石材幕墙等，设计风格独特，施工难度较大。
二、施工准备（一）技术准备1、熟悉施工图纸，组织图纸会审，编制施工方案，并向施工人员进行技术交底。
2、进行现场测量放线，确定幕墙的安装位置和尺寸。
（二）材料准备1、根据施工图纸和材料清单，采购合格的幕墙材料，包括玻璃、铝板、石材、钢材、密封胶等。
2、材料进场后，进行质量检验，确保材料符合设计要求和相关标准。
（三）施工机具准备1、准备好施工所需的各种机具，如吊车、吊篮、电焊机、切割机、打胶枪等，并进行调试和维护。
2、确保施工机具的性能良好，安全可靠。
（四）人员准备1、组建专业的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
2、施工人员应具备相关的施工经验和技能，持证上岗。
（五）现场准备1、清理施工现场，确保施工场地平整、畅通，具备施工条件。
2、搭建临时设施，如仓库、办公室、休息室等。
三、施工流程（一）测量放线1、使用全站仪、水准仪等测量仪器，对建筑物的主体结构进行测量，确定幕墙的基准轴线和基准点。
2、根据基准轴线和基准点，在建筑物主体结构上弹出幕墙的安装控制线。
（二）预埋件安装1、检查预埋件的位置和数量是否符合设计要求，如有偏差，应及时进行处理。
2、对于遗漏或位置偏差较大的预埋件，应采用后置埋件进行补充和调整。
（三）龙骨安装1、按照设计要求，安装幕墙的竖向龙骨和横向龙骨。
龙骨的安装应保证垂直度和平整度符合规范要求。
2、龙骨之间的连接应牢固可靠，采用螺栓连接或焊接连接。
（四）面板安装1、玻璃幕墙的安装（1）将玻璃板块搬运至安装位置，使用吸盘将玻璃板块固定在龙骨上。
（2）调整玻璃板块的位置和垂直度，使其符合设计要求。
（3）在玻璃板块之间填充密封胶，保证密封性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外檐幕墙工程施工工艺
1 施工工艺概述
本工程幕墙形式多种多样，有铝塑板幕墙、隐框玻璃幕墙、半隐框玻璃幕墙、铝合金断热窗等，工厂加工量大，由于本工程建筑高度37.35 米，质量要求高，幕墙立面横缝水平度，竖缝垂直度，幕墙平面度控制严，根据招标文件，工期较紧，因此要求前期准备工作做得充分、到位。
在主体结构施工过程中，应穿插进行预埋件安装和测量放线。
本工程施工测量中要求平面定位准确，竖向投点精度高，所选用的仪器和测量方法要适应结构类型施工方法和场地情况，必须制定测量方案。
测量工作应做到时时有记录，步步有校核，并能方便的检查。
幕墙施工宜于土建楼地面施工完后施工。
如因工期原因也可随主体施工进行。
如果随主体施工，则要求土建楼地面施工时必须采取切实可行的措施防止污染幕墙，另外要求土建做好临边防护，防止立体交叉作业高空坠物伤人。
本工程主楼大面幕墙主要采用铝塑板幕墙，玻璃幕墙采用钢化中空玻璃，幕墙具有技术先进、环保节能等优点。
其主要工序为铝塑板、玻璃及铝合金窗的安装，必须制定完善的施工计划和采用安全合理的安装方案。
首先根据幕墙立面构件进行编号，根据施工现场施工进度计划，提前向加工厂下达相应编号的构件加工通知组织加工，加工厂接通知后组织生产加工，制成品检验合格后应出具产品合格证，并对产品进行编号保护登记在册，按现场要求组织运输至工地吊装。
以减
轻施工现场对场地面积的要求，减少交叉作业对兄弟单位的相互影响。
幕墙安装的基准点是幕墙与主体连接的连接件，因此在测量放线时应该确定连接件的中心线，并以此为基准幕墙的安装。
铝塑板幕墙结构采用钢龙骨，在测量放线时应主要确定幕墙竖向主龙骨的位置和幕墙水平分格线及其标高。
铝塑板在工厂内加工成型后，运至现场直接进行挂装。
幕墙施工用脚手架为双排外脚手架，与结构连接点为每6mX6m 一处。
铝塑板安装从上至下依次进行，在脚手架连墙件处预留板块，脚手架拆除时安装此处。
2 测量施线方案
本工程由单体建筑经各表面玻璃、铝塑板幕墙相互连接，组合形成浑然一体，具有鲜明特点，造型丰富。
为保证工程接口质量及工程顺利完成，必严格控制。
其首要点即为：测量定位。
１、测量工作的基本要求：遵守国家法令、政策和规范，明确为工程施工服务。
遵守先整体后局部和高精度控制低精度的工作程序。
要有严格审核制度。
建立一切定位放线工作要自检、互检合格后，方可申请主管部门验收的工作制度。
２、测量仪器必须按规定进行检测，钢卷尺应送法定专业机构检定。
３、测量人员应提前熟悉施工图纸和现场各种高程坐标，控制点及精密导线网点，精密水准点，平面方格网点，仔细检查审核施工放线依据。
4、本工程应由土建于一层楼面提供矩形控制网或十字形控制网（即四条呈矩形的或两条相互轴线），作为目前施工平面控制的Ⅰ级方格网。
对于土建提供的控点应采严密的平差方进行平差调整，经甲方监理确认后使用。
依据调整后的Ⅰ级方格网，测设幕墙水平投影线（以幕墙转折点、交接口为主控制点）。
测设幕墙分格竖梁中心线。
如此即完成幕墙基准层测设工作。
主控制线应用平行推移的方法测设到结构柱上，以方便垂直测量精度的直接校核。
5、幕墙基准层测设完毕后，为保证精度，选择晴朗无风（或微风）的时间进行幕墙基准的垂直传递测设工作。
Ⅰ级方格网点的测设宜采用内控法。
通过土建予留200X200 的洞口，采用精度为1/20 万的精密WILDZH 天顶垂准仪向上隔3~4 层投测Ⅰ级方格网点。
用J2 级经纬仪测设幕墙施工主控制线及幕墙分格竖梁中心线。
（同上。
）
6、整个工程测设完成后应采用经纬仪直接观察垂直测量精度，做好记录。
并定时观测，以了解主体结构沉降影响。
以备验收之用。
7、幕墙施工高程传递。
利用土建提供的水准点，用水准仪投测到结构四周角柱上。
利用钢卷尺严格按精密测量规范要求分测到各楼层。
各楼层高程控制点精度按Ⅲ等水准测量精度调整高差闭合差。
调整后高程控制点作为幕墙施工的依据。
幕墙高程控制点应和土建主体结构高程控制的点比较，作出相应的调整，调整须经甲方、监理同意执行。
8、测量工作紧随幕墙施工全过程。
特别是幕墙竖梁安装过程中，应用水准仪按各楼层高程控制点抄平。
特别是结构死墙位竖梁施工，应采用激光水准仪抄平。
9、风力达四级不得进行垂直测量工作。
