雷达功能键基本操作资料
1832说明书
2．1．雷达的开机/关机：按[POWER]键，可以开机或关机，开机后操作面板背光灯亮，在屏幕上会显示仪器的预热时间，时间是以倒计时方式显示即1：30至0：01。
2．2．发射与待机：当雷达开机预热结束后，屏幕上显示有STBY字样，这时按[STBY TX]键后，雷达就进入正常的工作状态，再次按该键，雷达又会回到待机状态。
节能状态：这个功能可使仪器自动进入待机，以减少能源的消耗，这时消耗的功率为28W，当仪器处在节能状态时，在[POWER]键边的节能指示灯会点亮。
显示航海资料：如果将航海数据输入该雷达后，雷达在待机状态时可以显示船舶的航行情况，如下列图示：2．3．选择量程：按[-RANGE+]键，可以选择雷达量程的大小，具体选择的量程显示在雷达屏幕的左上角。
2．4．调节屏幕显示的亮度：屏幕的显示亮度分为16级，按[BRILL]键，随时可以调节显示亮度。
2．5．雷达的增益调节：雷达的增益是通过[GAIN]钮调节的，调节的方法是将雷达的量程选择在远距离档，然后调节增益[GAIN]钮，使屏幕上显示的背景噪声隐约可见。
2．6．雨雪干扰抑制调整，海浪干扰抑制调整通过调节[A/C SEA]和[A/C RAIN]钮，可以抑制雨雪及海浪对雷达产生的干扰。
调节方法如下：1、海浪杂波控制调整[A/C SEA]由海浪引起的反射回波是令人讨厌的，它以随机信号〔所谓的“海浪杂波”〕的形式覆盖在显示器的中心部分。
浪高、天线旋转慢，则海浪杂波向外扩展，海浪杂波以大量小回波信号形式显现在显示器上，它可以影响雷达性能〔见图〕海浪干扰抑制效果抑制海浪杂波的作用，就是减小近距离海浪杂波的幅度〔近距离杂波最大〕。
随距离的增加，杂波幅度也逐渐减小。
海浪杂波抑制仅在约4海里以内才起作用。
恰当地调节抗海浪杂波控制器，可使杂波分裂为小亮点，使小目标也可分辨。
但控制过头，杂波和目标都将在屏幕上消失。
2、雨雪干扰抑制功能的具体操作与上述相同：雨雪干扰抑制效果2．7．自动干扰抑制功能：自动调节干扰抑制。
船用雷达的操作和使用
4、海浪抑制的调整
按出海浪抑制（A/C SEA）旋钮，并 慢慢右旋，海浪杂波表现为零碎的小点， 以便使隐藏在海浪杂波里的小目标能识别 到，之后，可将按下旋钮锁定。
一般经验是使得船顺风一侧的海浪 杂波消失，迎风一侧的海浪杂波变小些。
第六章 船用导航雷达的操作使用
三、目标的测量
（一）目标距离的测量 1、利用固定距标圈粗略估测目标的距离
2、利用“+”字游标测量目标的距离
使“+”字游标的中心与回波内侧相重
3、利合用“VRM”精确测量目标的距 离 使“ＶＲＭ”圈与回波内侧相切
第六章 船用导航雷达的操作使用
三、目标的测量
（二）目标方位的测量
1、利用“+”字游标测量估测目标的方位
使“+”字游标的中心与回波中心相重 合，从CRT底部中间读出目标的方位
2、利用“EBL”精确测量目标的方位
将“+”字游标的中心与回波中心相重 合，按一次“EBL”，使电子方位线在 回波中心,从ＣＲＴ左下角读出方位。
测报格式：× ×号目标，方位（右舷或 左舷） × × × 度，距离× × × 海里。
第六章 船用导航雷达的操作使用
雷达关机
1、关闭所有打开的功能； 2、将“增益”（GAIN）反时针旋转到底； 3、按“TX/ＯＦＦ”按键，关闭发射； ４、同时按下“POWER/OFF”和 “TX/ 5、切Ｏ断Ｆ整Ｆ流”器键电，源关或闭船雷电达。电源；
海浪控制 抑制 海浪引起的杂波
增益 调整接收 机的增益
Anti-Clutter Sea，通过减小 近距离目标增益实现的 （R≤4nm）
适当调整增益，可提高目 标分辨力
第六章 船用导航雷达的操作使用
08 雷达操作
第一节 船用雷达的主要控钮
3.雨雪干扰抑制控钮（FTC/RAIN/ANTI CLUTTER RAIN）
该控钮实际上是在回波视频放大器输入电路部分接入
的一个微分电路FTC，将宽回波视频信号微分变窄，突
出了回波的前沿，以此抑制雨雪等大片连续干扰回波。
注意：使用该控钮时突出了目标的前沿，但微分处理同 时也削弱了目标回波，因此该控钮在雨雪天要酌情调节， 达到既去除雨雪干扰杂波，又不丢失雨雪中物标回波的 效果。
第二节 船用雷达的操作步骤
三、关机步骤
1.雷达电源开关从发射位置转到STAND-BY
2.将“亮度”、“STC”等钮关到最小 3.将“天线开关”置于“断”位置 4.将雷达电源开关置于“关”位置 5.关闭中频电源，断开船电闸刀
第二节 船用雷达的操作步骤
四、注意事项
1.开机前一定要检查天线附近是否有人或其它障碍物 2.开机前、关机前及量程转换前均应先将“亮度”旋钮 关小
九、性能测试开关
1.性能监视器开关（PERFORMANCE MONITOR） 2.测试电表转换开关（一般放在收发机内部）
第二节 船用雷达的操作步骤
一、开机前准备工作
1.检查雷达电源开关及发射开关是否在“OFF”档，亮 度控钮是否在最小位置 2.检查天线上是否有人或障碍物 3.气温太低或空气太潮湿时，先合上船电闸刀，让机内 各加热电阻通电加热后再开机
第四章 船用雷达的操作安装维护
第一节 船用雷达的主要控钮
一、控制电源的开关
1.船电闸刀（SHIP’S POWER SWITCH） 位置：雷达电源间或机舱配电间 作用：开关闭合后，雷达各分机的加热电阻通电，用 于潮湿天气时为各分机加温驱潮 使用：雷达控制面板上的雷达电源开关合上后，加热 电阻断电，在干热天气不使用雷达时或雷达机内进行 维护保养时，应断开 2.雷达电源开关（RADAR POWER SWITCH） 位置：设置于雷达控制面板上 作用：控制中频电源通断及雷达正常发射 使用：两个或三个开关档

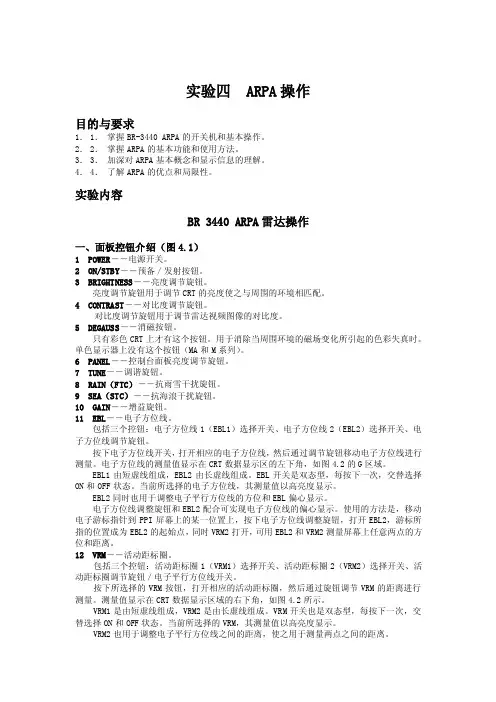

BR_3440_ARPA雷达操作
实验四 ARPA操作目的与要求1．1．掌握BR-3440 ARPA的开关机和基本操作。
2．2．掌握ARPA的基本功能和使用方法。
3．3．加深对ARPA基本概念和显示信息的理解。
4．4．了解ARPA的优点和局限性。
实验内容BR 3440 ARPA雷达操作一、面板控钮介绍（图4.1）1 POWER――电源开关。
2 ON/STBY――预备／发射按钮。
3 BRIGHTNESS――亮度调节旋钮。
亮度调节旋钮用于调节CRT的亮度使之与周围的环境相匹配。
4 CONTRAST――对比度调节旋钮。
对比度调节旋钮用于调节雷达视频图像的对比度。
5 DEGAUSS――消磁按钮。
只有彩色CRT上才有这个按钮。
用于消除当周围环境的磁场变化所引起的色彩失真时。
单色显示器上没有这个按钮（MA和M系列）。
6 PANEL――控制台面板亮度调节旋钮。
7 TUNE――调谐旋钮。
8 RAIN（FTC）――抗雨雪干扰旋钮。
9 SEA（STC）――抗海浪干扰旋钮。
10 GAIN――增益旋钮。
11 EBL――电子方位线。
包括三个控钮：电子方位线1（EBL1）选择开关、电子方位线2（EBL2）选择开关、电子方位线调节旋钮。
按下电子方位线开关，打开相应的电子方位线，然后通过调节旋钮移动电子方位线进行测量。
电子方位线的测量值显示在CRT数据显示区的左下角，如图4.2的G区域。
EBL1由短虚线组成，EBL2由长虚线组成。
EBL开关是双态型，每按下一次，交替选择ON和OFF状态。
当前所选择的电子方位线，其测量值以高亮度显示。
EBL2同时也用于调整电子平行方位线的方位和EBL偏心显示。
电子方位线调整旋钮和EBL2配合可实现电子方位线的偏心显示。
使用的方法是，移动电子游标指针到PPI屏幕上的某一位置上，按下电子方位线调整旋钮，打开EBL2，游标所指的位置成为EBL2的起始点，同时VRM2打开，可用EBL2和VRM2测量屏幕上任意两点的方位和距离。
12 VRM――活动距标圈。
JRC航海雷达JMA-7303_7252_7253中文操作说明书
JRC航海雷达 JMA-7303_7252_7253中文操作说明书JMA-7303-C (A)JMA-7253-7 (CA) / 9 (CA)JMA-7252-6 (CA) / 9 (CA)JMA-7303雷达- 1 -第一章操作面板说明注意:本章对所有按键均以中文命名及解说，以后所有章节中涉及到的按键只以英文表示。
附图标号英文名中文名作用(1) [BRIL] [显示屏亮度] 控制显示屏亮度(2) [TUNE] [调谐] 调谐目标回波清晰度 (3) [RAIN] 雨雪抑制] 清除雨雪干扰(4) [SEA] [海浪抑制] 清除海浪干扰(5) [GAIN] [增益] 控制雷达接收回波强度(6) [POWER ON] [电源] 雷达电源开关(7) [TX/ST-BY] [发射/预备] 每次开机预热3 分钟后，“ST-BY”显示出来，按一下这个键，雷达开始发射。
(8)- (9) [OFF-OFF] [关电源] 同时按这两个键关闭雷达电源 (10) [PANEL] [面板亮度] 控制面板上所有按键和旋钮的亮度(11) [VIDIO] [回波亮度] 控制回波图象亮度(12) [TEST] [测试] 检测显示器功能(13) [OWN TRACK] [本船航迹] 配置导航设备后，可显示本船航迹(14) [RANG RING] [固定距标圈亮度] 控制固定距标圈的显示亮度(15) [VRM] [可变距标圈亮度] 控制可变距标圈的显示亮度(16) [EBL/PI] [方位线] 改变电子方位线及平行线亮度(17) [ARPA/MARK] [ARPA/标志亮度] 控制ARPA功能的矢量，标志的亮度(18) [PI] [平行线] 平行线开关键(19) [MARK] [标记] 按此键显示标记(20) [MARK CLR] [标记取消] 移动光标至标记处按下此键取消标记，连续按下2秒以上取消所有标记(21) [AUTO TUNE] [自动调谐] 进入自动调谐方式(22) [AUTO RAIN] [自动雨雪抑制] 自动调节雨雪抑制强度(23) [AUTO SEA] [自动海浪抑制] 自动调节海浪抑制强度 (24) [DATA ENTRY] [数据输入] 数字输入键(25) [MENU] [菜单] 显示菜单(26) [ENTER] [确认] 确认光标指定区域的数据- 2 -(27) [TRACKBALL] [光标球] 移动光标(28) [EBL] [方位线] 改变电子方位线角度 (29) [EBL1/EBL2] [方位线1/方位线2] 选择显示方位线1或方位线2 (30) [RANGE RINGS] [固定距标圈] 显示固定距标圈 (31) [VRM1/VRM2] [可变距标圈1/2] 选择显示可变距标圈 (32) [AZI MODE] [显示模式选择开关] 航向向上、船首向上、正北向上选择 (33) [PULSE WIDTH] [脉冲宽度选择] 选择发射脉冲宽度 (34) [SHM OFF] [消除船首标志线]按下此键时，船首线暂时消隐 (35) [ALARM ACK] [报警复位] 报警确认、消音(36) [OFF CENTER] [中心偏移] 通过本船中心偏移可扩大观察范围(在半径65%之内) (37) [RANGE] [量程选择] 可选择量程从0.25NM~120NM (38) [TM/RM] [真运动/相对运动选择] 变换真运动或相对运动显示方式 (39) [TM/RESET] [真运动复位] 在真运动方式下，把本船位置恢复到屏幕的始发点(40) [TRAILS] [航迹显示] 显示其它船只的航迹 (41) [GUARD ZONE] [报警区开关] 显示报警区菜单 (42) [PAST POSN] [目标航迹显示] 显示目标航迹和设置目标航迹的记录间隔(43) [VECT TIME] [矢量长度] 设定矢量长度(44) [TRUE REL] [真运动/相对运动航线] 选择真运动或相对运动显示方式(45) [DATA READ] [目标读数] 读取跟踪目标数据 (46) [MANUAL] [人工获取目标] 人工跟踪目标开关 (47) [AUTO] [自动获取目标] 自动跟踪目标(48) [CANSEL] [取消目标] 清除正在观察的目标的标志及矢量，取消跟踪- 3 -第二章基本操作2.1 操作流程打开电源开始工作调谐观察目标，调整图象质量读取测量数据结束操作，关机以上为基本操作流程图，具体操作随后详细介绍。
雷达操作手册827
OFF/ON
3 STERN MARK船尾标记
OFF/ON
4 INDEX LINE BEARING索引线方位浮动/真实
REL/TRUE
5 INDEX LINE索引线1/2/3/6
1/2/3/6
6 INDEX LINE MODE索引线模式
VERTICAL/HORIZONTAL垂直/水平
Other modes: STERN-UP,HEAD UP TB RM,COURSE UP RM,NORTH UP RM,
NORTH UP TM
2.点击左键选择所需模式
Loss of gyrocompass signal丢失罗经信号
当丢失罗经信号时,罗经读数器显示”HEADING SET”航向设置,显示模式自动变为船艏向上,所有ARP和AIS目标以及海图将消失.恢复罗经信号,选择相应模式
True Motion真运动模式
North—up
Stern--up
1.12.1 Choose presentation mode
利用键盘
连续按[MODE]键选择所需模式,PRESENTATION MODE框里显示最新模式.
利用鼠标
1.把鼠标放在屏幕左上角PRESENTATION MODE框上,
HEAD UP RM
3.点击右键,选择CURSOR菜单
4.转动滚轮选择”2”,点击左键
5.转动滚轮,选择需要的功能,点击左键
6.指导方框显示”XX/EXIT.”(XX表示功能选择),拖动鼠标放在所需项目处
7.点击左键,即可实现所选功能
8.关闭所选功能项,指导方框显示”XX/EXIT.”(XX表示功能选择)时点击右键
Cursor Menu item光标菜单项目
雷达功能熟悉
（b）海图示意
245
（c）雷达屏幕
EBL 海杂波
VRM
方位刻度 090
距标圈 (共6圈)
目标后沿被遮挡 180
量程:12 n mile
雷达操作面板按钮熟悉：
1 2 3456
7
10 11 12 13 9 14 15 16 17
8
18 19 20WER 即开始预热，预热完才能进入 Standby
FUNC3，FUNC4；鼠标点击雷达屏幕左下角的 FUNC 处也可调节。所谓
FUNCTION 就是根据航行可能遇到情况将相关雷达的设置调整好，像干
扰抑制，图像处理，物标放大，脉冲宽度，物标轨迹以及其他的一些雷
达设置等等都可以 FUNCTION 中设定，这样需要时就可以快速调出需要
的雷达设置，出厂设定为：
USER FUNCTION SETTING 进行设定。
通常情况下一般保持 FUNC OFF，根据航行情况适时调整雷达设定。
16
VECT T/R 物标运动矢量线显示方式 分为真运动（T）和相对运动（R）两种显示方式，相对运动为矢量合成。
雷达屏幕右上角也可以选择，还可以调整时间。
17
ACK alarm acknowledge 警报确认按钮 当雷达有警报产生时，按下此按钮可以消除警报。
量，时间可调；警报设定，最近距离和最近距 离时间，低于会有报警 8. AIS 设定，包括 AIS 标志，也可在此启动或者 关闭 AIS 的显示 9. 尾迹设定，真尾迹或相对尾迹以及显示时间 雷达日常使用： 1. 开/关机，可分为船电开关，电源开关和发射开关。 船电开关，雷达都设有专用的船电开关（Ship's supply），通常处于闭合通 电状态； 电源开关，在雷达显示器操作面板上启动电源开关（Power）后，雷达电源设 备开始工作，除了发射机高压电源之外，其他所有部分都已供电。经过 3 min 自动延迟后，延时继电器触点闭合，雷达发射机进入准工作状态。此时屏幕 指示“Standby”（预备），雷达发射机进入随时可以发射的状态，在这之前， 要确定确定天线上没有有人员或障碍物，特别是大风浪过后，还要仔细检查 天线周围是否有索具脱落； 发射开关，发射开关（Tx 或 Run）用于控制雷达发射机的工作。当雷达进入 预备状态后启动此开关，发射机开始发射，雷达进入完全工作状态。再次操 作此开关，雷达返回预备状态。 除船电开关外，电源开关（试岸电除外）一般也是不用关闭，大都是不用就 待机息屏，放大洋时就两部雷达交替使用，以延长磁控管的使用寿命。 2. 调整屏幕亮度，按钮亮度，以适应环境亮度最佳； 调整量程，选择显示方式和朝向显示，控制本船位置处于屏幕最佳位置； 调整增益，使噪声斑点刚刚看得见； 调整调谐，在调谐指示达到最大时，再微调调谐确认回波饱满清晰；然后置 调谐于自动调谐，并确认回波质量不低于手动调谐的最佳效果，否则采用手 动调谐； 3. 追踪物标，一般都是人工捕获，应遵循驾驶员最关注目标优先度捕获，即船 首、右舷、近距离的原则；也可按航行态势和航行需要逐个捕获目标；根据 雷达观测经验，在复杂的回波环境中辨识和捕获目标，避免捕获杂波、假回 波和不需要捕获的目标；随着航行态势不断变化，对新出现的相关目标或丢 失后需再次捕获的目标需要额外关注，期间不要忽略同时采用其他手段观测 4. 获取捕获的物标的信息，包括航速航向以及与我船的 CPA/TCPA 等，然后判断 态势采取行动，避免紧迫局面甚至碰撞危险的发生。
雷达操作说明
ARPA雷达(JMA 9823/9833)操作说明字体: 小中大| 打印发表于: 2007-12-24 17:06 作者: pengky 来源: 海员联盟ARPA雷达(JMA 9823/9833)操作说明ARPA雷达(JMA 9823/9833)操作说明一、按下PWR键，绿灯亮，3分钟后出现STAND BY，按下TX/STBY键，雷达开始工作；再按TX/STBY可停止发射，设备在预备状态。
二、调整SEA、RAIN、GAIN和BRILL钮，选择RANGE量程，调节TURN钮至物标清晰出现在荧光屏上；SEA、RAIN和TURN分别有手动和自动，但是雨雪和海浪不能同时自动。
三、捕捉物标，按下ACQ MANUAL键，移动光标到物标上，按下左键，物标被捕捉。
最多可捕捉50个物标。
四、读取物标数据，按下TGT DATA键，将光标移动到物标上，按下左键，物标数据被读取。
五、取消物标，按下ACQ/CANCEL键，将光标移动到物标上，按下左键，物标被取消。
六、设置方位线、距离圈，按下EBL和VRM键，荧光屏出现方位线、距离圈，旋转EBL 和VRM钮，设置方位和距离。
七、按下AZI/MODE键，进行真北、真运动、相对运动等选择。
八、按下PL键改变发射脉冲宽度。
九、按下TRUE/REL、VECT/TIME键进行真矢量和相对矢量选择。
十、按下TM/RM键，进行真运动和相对运动选择。
十一、按下OFF/CENT键进行偏心显示。
十二、按下MENU键有9个子菜单，1.IR，按下此键抑制同频干扰（如附近有SART信号应关闭此键）。
2.TGT ENH，按下此键为目标放大功能。
3.PROCESS，程序键。
4.FUNCTION，功能键。
5/ 6.EBL1/EBL2，电子方位线。
7.DATA OFF，按下此键关闭荧光屏部分数据。
8.SUB1 MENU子菜单，按下此键进入下一子菜单：①SETTING-设置罗经、速度、日期时间等内容，此雷达关机后罗经不能跟踪，故开机后要输入罗经航向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YM COSMOS雷達功能鍵基本操作●通則:記憶槽中上方為A槽，下方為B槽。
每5000小時或螢幕左下角之TUNE衰減則需更換磁控管。
TX A(X) (Transceiver)或TX A(S):X band 或S band。
●TRANSMIT:雷達開始發射，天線旋轉。
●INITIALISATION:最初設定之參數。
●MONITOR TEST:●OWN POSITION以游標選之，週期互換。
1.OWN POSITION (NAV):本船位置。
T:緯度。
b.LON:經度。
c.UTC XX:XX:XX W84格林威治時間，WG84:GPS系統規格。
2.WAY POINT:轉向點資料。
a.WPT nnn:轉向點編號。
b.T BRG nnn.n:到下一轉向點之真方位。
c.DTG nn.n NM:到下一轉向點之距離。
d.XTD(n) n.nn NM:航線左右限制之範圍。
e.TTG nn.nn:到下一轉向點之時間。
3.WIND AND DEPTH:風及水深之資料。
a.REL WIND:nnn KT，nnn°REL:相對風向及風速。
b.DEPTH nnnn M:水深。
●HL:Heading Line，SL:Stern Line。
●中心偏移:將游標重疊於本船中心(螢幕中心)，按左鍵拖曳至想要之位置後放開;按CENTRE回螢幕中心。
●CENTER上之MAX VIEN為中心偏移之最大位置。
自動。
●TUNE旁之MAN:手動，AFC(AUTO FREQUENCY):●ENH改善小目標隻回跡(特別於3nm之RANG)用於小比例尺時，會減低目標之識別能力。
●SP:短脈波，MP:中脈波，LP:長脈波。
●EVENT:記錄當時各船之位置及時間。
●BRILL:改善與設定白天及晚上之面板及螢幕之亮度。
1.DAY:白天模式。
2.NIGHT1:夜晚模式1。
a.HEADING LINE:船艏線亮度。
b.EBL/VRM:電子方位線/可變距離圈亮度。
c.CURSOR:游標亮度。
d.ARPA:自動雷達測繪援助亮度。
e.TOOLS/RANGE RINGS:工具/距離圈亮度。
f.ROUTES:航路亮度。
g.HISTORY TRACKS:航跡亮度。
h.MAPS:海圖亮度。
i.MENU TEXT:清單信文亮度(?)。
j.TARGET ALARM:目標警報亮度。
k.ALARM TEXT:警報信文亮度。
l.EXIT BRILLIANCE:離開光亮調整。
m.DEFAULT BRILL:不執行亮度調整。
n.PANEL BRILL+:面板亮度增加。
o.PANEL BRILL-:面板亮度減少。
3.NIGHT2:夜晚模式2。
4.NIGHT3:夜晚模式3。
●PM(Performance monitoring):調整螢幕強度。
1.Mode system:。
2.mode RX:。
HDG:船艏向，COG(Course over ground):本船實際之航向，SOG(Speed over the ground):對地速度，STW(Speedthrough the water):對水速度。
以左鍵按NAV可選船速資料之來源.游標移至數字欄(變黃)可手動輸入。
●選HDG可看到C，D，M，V，T。
N UP: North up， H UP: Head up， C UP: Course up。
●RM (R)(Relative Motion-relative Trails):相對運動目標相對運動模式。
RM (T)( Relative Motion-True Trails): 相對運動目標真運動模式。
TM(True Motion):真運動模式。
●T/R VECTORS nn.n MIN:真/相對向量模式時間。
●T TRAILS SHORT n MIN:真艉跡顯示時間。
1.SHORT:高速衰弱顯示短艉跡。
2.LONG:低速衰弱顯示長艉跡。
3.PERM:永久顯示艉跡變為綠色，時間超過99分，將會顯示”PERM”。
4.OFF:從新顯示。
5.REST:保持目前選擇模式，螢幕重新掃瞄(?)。
●Warning Prompts:警告提醒。
按EBL 1可變ERBL，於EBL上出現一小圈，表示距離。
●快速方位及距離開啟，將游標移至雷達掃瞄幕中，按左鍵持續3秒左右，可快速顯示EBL及VRM。
●EBL 1/VRM 1只用於本船中心， EBL ２/VRM ２可用於本船中心及偏離本船。
●按EBL 2或VRM 2可選a: Centred: EBL/VRM以本船為中心基點.b: OFF-Centred:不以本船為為中心.c:Carried(通過,攜帶)：本船移動，EBL/VAM同步移動，d: Drcpped: 本船移動,EBL/VAM不動。
ATA:AUTO Tracking Aid(自動追蹤援助)，EPT:Electronic Plotting Aid(電子測定援助)，ARPA:AUTORadar plotting Aid(自動雷達徹測定援助)。
●以游標置於目標向量上按右鍵，可取右鍵取消目標測定。
●手動測定目標僅用於0.5nm~48nm。
●如電羅經故障、不穩定之顯示、於備便狀態、或Range Scales 0.5nm~48nm,將無法測定目標。
●雷達目標如出現 1.╬:目標過船艏之距離低於設定值。
2.△:CPA/TCPA小於設定值。
3.▽:目標進入自動測定區。
4.◇:無法測定目標，在最後六次雷達脈波發射前，發出警告。
5.?:開始計算目標。
●目標資料:1.Plot XX:目標編號XX。
2.TIME:最後測量目標至現在之時間。
3.RANGE:本船與目標間之距離。
4.T BRG目標之真方位。
5.CPA:離目標之最近距離。
6.TCPA:最近距離之時間。
7.CSE/COG:目標對水/對地之航向。
8.STW/SOG:目標對水/對地之速度。
9.BC:過本船船艏之時間及距離。
●GZ(Guard zones):警界區;於EPA模式下可自動獲得，按GZ可開啟設定欄。
AZ(Auto Acquisition Zones):自動偵測區;按AZ可設定2個ANNULAR環狀警界圈及一個多邊型警界區。
環狀:將游標移至框線上案左鍵並移動以設定範圍，多邊型:以左鍵點畫範圍，右鍵消除，點回起點或最多10點以結束繪圖。
●以游標放置目標資料欄之上方按右鍵，可依序排列所有目標之單一之資料(如所有目標之CPA順序)。
●按TRIAL模擬:1.COURSE(如為CSE則為正在模擬中):模擬改變航向。
2.SPEED(如為CSE則為正在模擬中):模擬改變速度。
3.DELAT:模擬之行動延遲。
R(RELATIVE)/T(TRUE) VECTORS:設定相對/真運動向量時間，以滑動游標設定數值。
按RUNNING ON開始模擬。
ARPA:進入ARPA功能設定目錄。
1.ARPA ON/OFF:開/關ARPA資料欄。
2.PAST POSITION:船艉航跡之小點，按右鍵可選擇時間間隔。
3.TARGET ID在該欄選左鍵可進入NUMBER、NAME、BOTH、OFF設定選項(ARPA & ATA ONLY)。
TARGETS:設定目標名稱。
5.EXIT ARPA:離開ARPA模式。
6.CANCEL ALL TARGETS:消除所有目標之計算。
7.TEST TARGETS:進入目標資料欄。
a.TARGET 1 ON/OFF:開啟目標資料清單，如兩目標皆開啟，則螢幕下方會出現”X”代表完成目標之測試。
(可能為測量目標方位及距離之精確度?)。
b.EXIT TEST TARGETS:離開TEST TARGETS模式。
8.LIMITS & SETTINGS:進入功能設定。
a.AUTODROP:當目標對本船無威脅時自動退出。
向量顯示開/關。
b.VECTOR TIMEOUT ON/OFF:準許箭頭於本船向量上顯示，一個箭頭表示對水之速度(STW)，二個c.OS VECTOR ARROW ON/OFF:箭頭表示對地之速度(SOG)。
d.NMEA TARGETS ALL:輸出之資料附合NMEA 0813標準。
e.CPA LIMIT:本船與他船之最小距離設定。
f.TCPA LIMIT:本船與他船之最小距離之時間設定。
g.BCR LIMIT:他船過本船船艏之距離設定。
h.BCT LIMIT:他船過本船船艏之距離之時間設定。
NAV進入NAV功能設定目錄。
1.OPSITION:設定本船位置。
a.MODE:設定航行模式。
◆NAV:接收外部信號定位，如GPS。
◆EP/DR:手動輸入估計船位。
T:手動輸入經度。
c.LON:手動輸入緯度。
d.DATUM W84:GPS之系統規格為WG84。
2.STEERING:於雷達上顯示航行計劃，但需連接VMS。
a.nn/name:轉向點之編號。
b.T BRG:至下一轉向點之真方位。
c.DTG:至下一轉向點之距離。
d.XTD(L)/(R):航線左右偏航之限制。
e.TTG:至下一轉向點之時間。
f.LEG TYPE:航線型式。
◆RHL:恆向線顯示。
◆GC:大圈顯示。
g.LEG ALARM:航線改變警告開/關。
h.EXIT STEERING:離開STEERING模式。
3.CURSOR DISP BOTH:選擇游標以經緯度顯示或方位距離方式顯示。
4.ROUTE DISPLAY ON/OFF:開/關航線顯示於雷達上，最多顯示10個轉向點，9段航路。
5.EXIT NAVIGATION:離開NAV模式。
，再6.TRACK HISTORY:顯示截取目標之記錄。
進入此模式後按DISPLAY ON，TARGET ON，RECORD ON選定要記錄之目標，最後按EVENT開始記錄，如要刪除記錄卡中之資料則按SYSETM，按MEMORY CARD，按DELETE FILE即可。
a.DISPLAY ON/OFF:開/關顯示截取目標之記錄。
b.TIME & EVENTS ON/OFF:開/關時間與事件顯示。
c.TARGET ID/NAME ON/OFF:開/關目標編號/名稱。
d.RECORD ON/OFF:開/關紀錄。
e.PLAY ON/OFF:開/關記憶卡及其中紀錄之播放。
f.INTERVAL 1 MIN:設定紀錄時間間隔，可以右鍵顯示清單。
g.SELECTED TARGES:選擇要播放之目標編號，可看單一目標或多目標之記錄。
h.EXIT TRACK HISTORY:離開截取目標記錄模式。
i.EVENT:紀錄結果，於螢幕上以□及時間標註曾紀錄之位置。
j.CLEAR TRACKS:清除截取之目標。
可修正游標位置(經緯度)。
k.OFFLINE:於STANDBY MODE◆LAT:設定游標之緯度。
◆LON:設定游標之經度。
