油墨废水处理设备处理工艺选择
油墨废水处理方案
油墨废水处理项目设计方案目录1工程概况.............................................................. - 1 -1.1工程名称............................................................................................................................ - 1 -1.2工程地点............................................................................................................................ - 1 -1.3工程简介............................................................................................................................ - 1 -1.4工程范围............................................................................................................................ - 1 -1.5主要技术经济指标............................................................................................................ - 2 -2设计依据.............................................................. - 3 -2.1设计依据............................................................................................................................ - 3 -3设计参数.............................................................. - 4 -3.1设计废水处理量................................................................................................................ - 4 -3.2设计进水水质.................................................................................................................... - 4 -3.3设计出水水质.................................................................................................................... - 4 -4处理工艺选择.......................................................... - 5 -4.1废水处理工艺选择原则.................................................................................................... - 5 -4.2废水处理工艺类型............................................................................................................ - 6 -4.3废水处理工艺的选择........................................................................................................ - 7 -4.4处理工艺特点.................................................................................................................. - 16 -5工艺设计............................................................. - 17 -5.1工艺流程.......................................................................................................................... - 17 -5.2工艺流程简介.................................................................................................................. - 18 -5.3主要构池筑物、设备说明.............................................................................................. - 19 -6主要构筑物及设备参数................................................. - 24 -6.1主要构筑物、建筑物一览表.......................................................................................... - 24 -6.2主要设备参数一览表...................................................................................................... - 25 -7工程设计说明......................................................... - 29 -7.1总图设计.......................................................................................................................... - 29 -7.2建筑设计.......................................................................................................................... - 29 -7.3结构设计.......................................................................................................................... - 29 -7.4电气设计.......................................................................................................................... - 30 -7.5自控设计.......................................................................................................................... - 31 -7.6采暖、通风设计.............................................................................................................. - 32 -8运行费用分析......................................................... - 32 -8.1工资费用.......................................................................................................................... - 32 -8.2药剂费用.......................................................................................................................... - 32 -8.3耗电费用.......................................................................................................................... - 33 -8.4直接运行费用.................................................................................................................. - 33 -1工程概况1.1工程名称油墨综合废水处理工程。

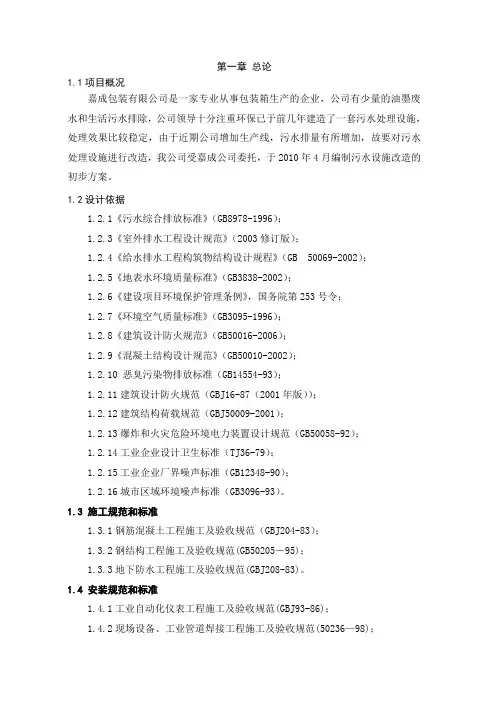

油墨废水处理方案设计
第一章总论1.1项目概况嘉成包装有限公司是一家专业从事包装箱生产的企业，公司有少量的油墨废水和生活污水排除，公司领导十分注重环保已于前几年建造了一套污水处理设施，处理效果比较稳定，由于近期公司增加生产线，污水排量有所增加，故要对污水处理设施进行改造，我公司受嘉成公司委托，于2010年4月编制污水设施改造的初步方案。
1.2设计依据1.2.1《污水综合排放标准》（GB8978-1996）；1.2.3《室外排水工程设计规范》（2003修订版）；1.2.4《给水排水工程构筑物结构设计规程》（GB 50069-2002）；1.2.5《地表水环境质量标准》（GB3838-2002）；1.2.6《建设项目环境保护管理条例》，国务院第253号令；1.2.7《环境空气质量标准》（GB3095-1996）；1.2.8《建筑设计防火规范》（GB50016-2006）；1.2.9《混凝土结构设计规范》（GB50010-2002）；1.2.10 恶臭污染物排放标准（GB14554-93）；1.2.11建筑设计防火规范（GBJ16-87（2001年版））；1.2.12建筑结构荷载规范（GBJ50009-2001）；1.2.13爆炸和火灾危险环境电力装置设计规范（GB50058-92）；1.2.14工业企业设计卫生标准（TJ36-79）；1.2.15工业企业厂界噪声标准（GB12348-90）；1.2.16城市区域环境噪声标准（GB3096-93）。
1.3 施工规范和标准1.3.1钢筋混凝土工程施工及验收规范（GBJ204-83）；1.3.2钢结构工程施工及验收规范(GB50205－95)；1.3.3地下防水工程施工及验收规范(GBJ208-83)。
1.4 安装规范和标准1.4.1工业自动化仪表工程施工及验收规范(GBJ93-86)；1.4.2现场设备、工业管道焊接工程施工及验收规范(50236—98)；1.4.3电气装置施工及验收规范(GBJ233-82)；1.4.4机械设备安装工程施工及验收规范(GBJ231-75)。
油墨废水处理工艺
油墨废水处理工艺-----------------------------------------------------------------------------------------------印制线路板（Printed Circuit Board，简称为PCB）废水按照主要污染物的不同一般可分为清洗废水、油墨废水、络合废水、浓酸废液、浓碱废液等废水种类，其油墨废水主要来源于线路板生产过程中网印、显影、剥膜等工序。
PCB油墨废水是一种高浓度的有机废水，其CODcr 通常为5000-10000mg/L，有的可高达20000mg/L，SS约为800-1200mg/L，PH值一般呈碱性，废水颜色为深蓝色，该类废水约占PCB废水总水量的5%左右。
对PCB废水处理而言，CODcr能否达标（≤100mg/L）的关键是对油墨废水中高浓度有机物的去除。
目前对水性油墨废水处理的研究和应用主要集中在化学混凝、电解、混凝气浮、混凝气浮-微电解、化学氧化-混凝等预处理手段结合生化工艺。
1、电解法在一些预处理手段中，电解法显示出较好的性能，国内的研究应用已有一定基础；电解法的优点在于：(1)过程中产生的•OH无选择地直接与废水中的有机污染物反应，将其降解为二氧化碳、水和简单有机物，没有或很少产生二次污染；(2)电解过程伴随着产生气浮的功能；(3)能量效率高，电化学过程一般在常温常压下就可进行；(4)既可以作为单独处理，又可以与其他处理相结合，如作为前处理，可以提高废水的生物降解性，经预处理后的废水可生化性大幅提高；(5)微电解设备及其操作一般比较简易。
微电解法除污机理微电解的原理是利用铁和碳之间的电极电位差，废水中会形成无数个微原电池。
这些细微电池是以电位低的铁成为阳极,电位高的碳做阴极,在含有酸性电解质的水溶液中发生电化学反应的。
反应的结果是铁受到腐蚀变成二价的铁离子进入溶液。
由于铁离子有混凝作用,它与污染物中带微弱负电荷的微粒异性相吸,形成比较稳定的絮凝物(也叫铁泥)而去除，为了增加电位差，促进铁离子的释放,在铁-碳床中加入一定比例铜粉或铅粉。

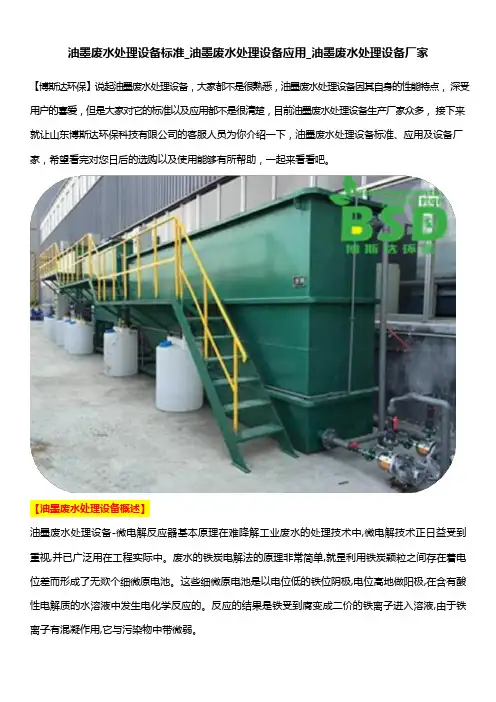

油墨废水处理设备标准_油墨废水处理设备应用_油墨废水处理设备厂家
油墨废水处理设备标准_油墨废水处理设备应用_油墨废水处理设备厂家【博斯达环保】说起油墨废水处理设备，大家都不是很熟悉，油墨废水处理设备因其自身的性能特点，深受用户的喜爱，但是大家对它的标准以及应用都不是很清楚，目前油墨废水处理设备生产厂家众多，接下来就让山东博斯达环保科技有限公司的客服人员为你介绍一下，油墨废水处理设备标准、应用及设备厂家，希望看完对您日后的选购以及使用能够有所帮助，一起来看看吧。
【油墨废水处理设备概述】油墨废水处理设备-微电解反应器基本原理在难降解工业废水的处理技术中,微电解技术正日益受到重视,并已广泛用在工程实际中。
废水的铁炭电解法的原理非常简单,就昰利用铁炭颖粒之间存在着电位差而形成了无欻个细微原电池。
这些细微原电池是以电位低的铁位阴极,电位高地做阳极,在含有酸性电解质的水溶液中发生电化学反应的。
反应的结果是铁受到腐变成二价的铁离子进入溶液,由于铁离子有混凝作用,它与污染物中带微弱。
【油墨废水处理设备标准】油墨废水处理设备标准如下：（1）设备性能良好，各主要技术性能达到原设计或低限底应满足污水处理生产工艺要求。
（2）操作控制的安全系统装置齐全、动作灵敏可靠。
（3）运转稳定，无异常振动和噪音。
（4）电器设备的绝缘程度和安全防护装置应符合电器安装规程。
（5）设备的通风、散热和冷却、隔音系统齐全完整，效果良好，油墨废水处理设备价格，温升在额定范围内。
（6）设备内外整洁，润滑良好，无泄漏（漏油、漏气、漏风、漏水）。
（7）运转记录，油墨废水处理设备生产，技术资料齐全。
【油墨废水处理设备特点】油墨废水处理设备特点如下：反应速率快,一般工业废水只需要三十分钟或一个小时，作用有机污染物质范围广,如:含有氨氮、硝基、卤代基结构的难降解有机物质。
采用独特的铁碳合金填料替代以前用铁屑作为填料,彻底解决了设备“结块”现象，增设曝气系统,降低铁炭填料表面被污染的程度,保持铁炭填料的高活性,彻底解决了设备“钝化”现象。
水性油墨污水处理设备设备工艺原理
水性油墨污水处理设备设备工艺原理随着现代经济的发展和工业化的加速，环境污染问题成为人们关注的焦点。
其中，印刷行业的水性油墨污水处理成为了一个重要的环保问题。
为了解决这一问题，目前市场上已经出现了多种水性油墨污水处理设备，下文将从设备工艺原理方面进行介绍。
1. 污水预处理水性油墨污水处理设备在处理前需要进行一定的污水预处理工作。
首先，需要对沉淀池、配水罐等进行清洗，同时对含有油墨颗粒的原液进行过滤。
此外，还需通过酸碱中和、氧化等方法对含有有害物质的污水进行处理。
2. 污水处理工艺处理水性油墨污水的主要工艺包括生物处理、化学处理和物理处理三种，其中生物处理和化学处理是比较常见的处理方法。
2.1 生物处理生物处理是指通过利用微生物对污水中的有机物进行分解和转化，将其转化为水和气体等无害物质的处理方法。
生物处理主要分为好氧处理和厌氧处理两种。
好氧处理主要是通过加氧系统（曝气系统）的增氧作用，使污水中的有机物质在微生物的作用下分解成CO2、H2O等无害物质。
而厌氧处理则是在没有氧气存在的情况下进行，通过微生物进行氧化还原反应，处理污水中的有机物质。
2.2 化学处理化学处理作为一种辅助处理工艺，是为了能够更有效地处理污水而采取的一种手段。
化学处理的过程中，通过添加化学试剂，对污水进行析出、絮凝、沉淀等处理，将污水中的沉淀物分离出来。
常见的化学试剂包括聚丙烯酰胺（PAM）、氢氧化钙（Ca（OH）2）等，这些试剂在加入污水中后，能够吸附、凝聚污水中的颗粒物或胶体物质，促进污水中颗粒物的沉淀和脱离。
2.3 物理处理物理处理是指通过过滤、吸附等方法，将污水中的有害物质分离出来，使水变得清澈无色、不含有害杂质。
物理处理常见的方法包括纤维滤料、颗粒活性碳等。
3. 污泥处理在处理水性油墨污水的过程中，不可避免地会产生大量的污泥，处理污泥是整个处理工艺中重要的一环。
主要的处理方法包括浓缩、脱水等工序，通过对污泥的处理，可以使污泥中的水分大幅度降低，同时将其中的有用物质例如氮、磷、有机物等提取出来。
多种技术处理水性印刷油墨废水工艺比较
多种技术处理水性印刷油墨废水工艺比较1.水性印刷油墨废水处理化学氧化-混凝工艺废水的成分主要包括水性油墨、淀粉和表面活性剂。
通过使用氧化脱色剂KMnO4、H2O2、NaClO、活性炭的选择性试验;通过对絮凝剂:Y-13、FSH7、FCH3、FO4248、AN910SH的筛选试验和投加量以及pH调节试验。
得出结果:原水加入较佳氧化剂NaClO15g/L、较佳混凝剂FCH30.2g/L、pH调节为8.5的较佳试验条件下,CODcr去除率达94%,色度去除率达1o0%。
2、水性印刷油墨废水处理超滤技术废水通过三组超滤组件后,COD去除率达到92%,浓缩液中固含量达到99g/L(约10%),透水液的浊度在0.13～0.4NTU范围内。
但是,COD的去除率与可溶性的污染物的数量有密切关系,可溶性的污染物不能被超滤技术所去除。
3、水性印刷油墨废水处理混凝气浮-接触氧化组合工艺采用混凝气浮-接触氧化组合工艺，能将水性印刷油墨废水、食堂污水、生活污水综合处理达到较好的效果。
水性油墨废水经隔除较大悬浮物后混凝气浮,固液分离后,再与食堂污水、生活污水混合,经厌氧调节,由二生物接触氧化曝气,出水CODcr达到67mg/L,色度<10倍。
油墨废水原水CODcr较高达182000mg/L,色度4000倍,通过絮凝剂碱式氯化铝和助凝剂烧碱和聚丙烯酰胺使废水形成矾花后气浮,可将COD去除率达到47.6%。
每日排水量为20吨的气浮净化后的废水与每日100吨的食堂污水及生活污水(COD<366mg/L)混合,再经厌氧预处理调节后,进行二生物接触氧化处理。
生物接触氧化池A段停留2.8小时,B段停留3.3小时。
此工艺组合具有处理效果稳定、耐冲击的特点。
4、水性印刷油墨废水处理铁碳微电解工艺原水先用HCl调节pH值后，得到沉降预处理，COD从6000～8000mg/L 降到800～1000mg/L，色度从不透光降到160倍。
PCB油墨废水处理工艺
物理法前处理
物理法前处理一般采用吸附、过滤、离心分法前处理具有操作简单、成本低等优点，但容易造成 堵塞和需要定期更换滤芯等问题。
生物法前处理
生物法前处理一般采用微生物降解技术，将废水中的有机物转化为无害物质。
生物法前处理具有处理效率高、环保等优点，但需要控制微生物的生长和降解条件，且需要较长的处 理时间。
04
处理工艺
采用生物化学法，包括微生物降解、化学氧 化、混凝沉降等环节。
生物反应池、化学反应池、混凝沉降设备等 。
运行效果
处理后废水中的油墨含量降低至0.05mg/L 以下，重金属含量降低至0.1mg/L以下，去 除率达到98%以上，满足国家排放标准。
工程实例三
项目背景
某大型电子制造企业生产规模大，废水排 放量巨大，且废水中污染物种类复杂，需 采取高效处理工艺。
1 2
化学氧化法
通过向废水中添加氧化剂（如臭氧、过氧化氢等 ），使废水中的有机物氧化分解。
电化学氧化法
利用电化学反应将废水中的有机物氧化分解。
3
光化学氧化法
利用光化学反应将废水中的有机物氧化分解。
膜分离法
超滤
使用超滤膜将废水中的大分子物质和颗粒物分离出来。
纳滤
使用纳滤膜将废水中的有机物和无机物分离出来。
随着PCB产业的快速发展，PCB油墨废水排放量不断增加，对环境造成了越来越 大的压力。因此，对PCB油墨废水进行处理和治理已经成为当前亟待解决的问题 。
废水处理的重要性
保护水资源
PCB油墨废水中含有大量有毒有害物质，直接排放会对水 资源造成严重污染，通过处理可以减少废水中有毒有害物 质的含量，保护水资源。
重金属含量高
pcb油墨废水含有较高的重金属离子，如铜、铅、铬等，这些物质 会对环境和人体健康产生严重影响。
PCB油墨废水处理方法：
PCB油墨废水处理方法：
PCB线路板废水按照主要污染物的不同一般可分为清洗废水、油墨废水、络合废水、浓酸碱、等废水，其油墨废水主要来源于线路板生产过程中丝印、显影、剥膜等工序。
油墨废液主要指显影、脱膜工序中的废液，这些废液中含有大量的感光膜、抗焊膜渣等，是一种高浓度有机废水，其COD可达到8000-10000mg/L,有的可达到20000mg/L，SS约为800-1200mg/L，PH值一般在11～13之间，废水颜色为深蓝色，该类废水占废水总水量5%左右，对PCB废水处理COD是否能达标的关键对油墨废水中高浓度有机物的去除。
常见的PCB油墨废水处理方法主要有以下几种：
①生化法：主要采用的是生化接触氧化的原理，但在进行生化处理前要将
重金属离子去除干净，提高污泥的可生化性。
经生物处理后的COD可
达到小于100 mg/L.，生化法也是PCB废水较为常用的废水处理方法。
②酸化-凝聚：先将废水PH调至2-3，废水中感光膜在酸性条件下析出浓
胶状凝聚物，其比重比水轻，通过气浮法将浮渣去除，气浮出水进入综
合废水处理。
酸化凝聚法是目前作为油墨废水预处理最常用的处理工艺
③过滤吸附：废水经过预处理后，由泵泵入过滤器，利用过滤器去除大部
分油墨和SS，过滤后的水再进入活性碳吸附。
④氧化：常用的方法有电解氧化、化学氧化、光氧化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油墨废水处理设备处理工艺选择
水性油墨废水处理仍属于纺织染整工业水污染物的一部分，水性油墨废水作为染整工业废水中的印染废水的一种新型典型废水，它的突出特点是高CODcr、高色度和难生物降解。
它一旦进入水体，会对水环境造成大的污染，严重威胁着人类的生产生活和自然界的生态平衡。
水性油墨主要应用于书籍、杂志等低档印刷品，瓦楞纸等要求低的印刷行业，烟厂、酒厂、药厂、化妆品、儿童玩具类企业产品包装、牛奶和饮料复合纸包装等柔性版印刷领域以及其他纸箱包装行业。
水性油墨在生产和应用的过程中，由于设备的清洗，产生一定数量的水性油墨废水。
水性油墨在应用领域的废水来源主要是更换油墨等需要清洗印刷相关设备的排水，例如：洗棍、洗槽、洗桶、冲洗操作间等产生的废水。
水性油墨可分为水溶性、碱溶性和扩散性三类。
目前研制与开发使用较多的是碱溶性油墨。
(1)、水溶性油墨其连接料包括聚乙烯醇、羟乙基纤维素和聚乙烯砒铬酮等。
这类连接料可以最久地被水溶解，所以配制的油墨只能应用在不接触水的场合。
(2)、碱溶性油墨其连接料是一种酸性树脂的碱溶液，加入适量的氢氧化铵。
两者化学作用后形成可溶性树脂盐，在油墨干燥过程中，氨挥发后使油墨变成不溶于水的物质。
(3)、扩散性油墨其连接料是悬浮在水中的细小树脂粒子，称为乳胶。
乳胶与溶解的树脂比，其优点是：乳胶可以密度很高而粘度低，
可形成高质量的薄涂层，乳胶可包含相当大的聚合物分子，涂层硬，耐磨，耐热，粘附性好；缺点是印刷较困难且难以清洗。
处理工艺选择
印刷油墨废水具有高COD、高色度及高悬浮物等特点。
根据贵公司的处理要求，经过综合考虑后，决定采用“物化絮凝——压滤脱水——专用脱色剂脱色——砂碳滤——回用”，经过废水处理设备处理后废水可以达到贵公司清洗循环用水要求。
进水、出水水质确定
参考同类型印刷包装企业的生产废水水质情况及结合我公司的工程经验，最终确定本项目废水水质和回用水质要求如下表：处理工艺说明
1、调节池
调节池可以均衡废水的水量和水质，是保证污水处理系统正常运行的必要环节。
可利用现有污水桶暂存，储存满后用叉车运至污水处理设备，利用潜水泵提升至处理系统。
2、一体化处理装置
通过向废水投加水性油墨专用处理药剂，利用曝气使废水和水处理剂充分混合反应，通过药剂的破乳，网捕，以及水解产生的矾花电荷吸附的作用，能够使废水中的悬浮颗粒混凝成团，经过足够时间静置沉淀，使固液分离，达到废水预处理要求。
系统产生的污泥通过板框压滤机是泥水分离，压滤后的水进入后续脱色处理。
脱色后的清液
储存作为清洗用途。
首先，印刷机产生的洗版废水收集到废水桶，达到一定量后，通过叉车运走污水处理系统，经过抽液泵汇集至反应1区，经过絮凝预处理。
经过加药絮凝沉淀后，由泵把处理后的污水打进板框压滤机进行固液分离，过滤后的清水，水质清澈后进入清水池。
其次，絮凝处理后污水经过板框机泥水分离，水性油墨废水此时已经去除大部分污染物，但是仍有残留颜色，废水经过管道进入反应2区，经过深度脱色后，由板框机泥水分离，滤液经过砂碳滤后进入清水池储存，供回用。
系统产生的泥饼外运处理。
砂碳滤需定期反冲洗，反冲洗的污垢由板框机处理。
处理后的清水由泵打入到活性炭过滤罐中进行深度处理，然后经精密过滤进行过滤后进入超滤膜进行净化处理，处理后的水质水质清澈后直接排放或做回用；系统不产生二次污染，耗电量小，操作人性化，该污水处理设备操作简单，工艺合理，处理效果好，能效很低，完全满足各类客户需求。
