16.2串并联电路电压规律同步练习题
16.2串、并联电路中电压的规律
一、选择题
1．如图所示，灯泡L1 比L2亮，电压表V2 示数为6V，下列说法正确的是( )
A．V1 示数为6V
B．V1 示数大于6V
C．V2示数小于6V
D．V 2示数大于6V
2．(13南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、
C三处的电流 I A、I B、Ic，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、
U AC。
下列说法正确的是( )
3．（多选）如图所示，当开关S闭合后，下列说法正确的是（）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S
后，灯L1、L2均正常发光．则（）
A．甲的电流表，乙、丙是电压表
B．甲的电压表，乙、丙是电流表
C．乙的电流表，甲、丙是电压表
D．乙的电压表，甲、丙是电流表
5．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示
数是3.8V，V1的示数是2.3V，V2的示数应为（）
A． 1.5V B． 3.8V C． 2.3V D． 6.1V
6．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发
现灯L
1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、
灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为
零．电路的故障可能是（）
A．电流表断路B．灯L1断路
C．灯L2断路D．灯L2短路
7．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是（）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
8．下列各电路图中，电压表能测L1灯两端电压的是（）
9．（）如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。
关于电源电压和灯L2两端的电压，下列说法正确的是（）
A．3V 3V B．1.5V 3V
C．3V 1.5V D．6V 3V
10．如图甲所示，当电路中的开关S闭合时，两电压表
的指针位置均为图乙所示，则两电阻R1和R2两端的电
压分别为（）
A．1.2V，6V B．4.8V，1.2V
C．6V，1.2V D．1.2V，4.8V
二、填空题
11．小明按图14甲所示的电路进行实验，当闭合开关用
电器正常工作时，电压表V1和V2的指针位置完全一样，
如图14乙所示，则L2两端的电压为V，L1两端
的电压为V。
12．如图甲所示电路，电源电压为6V，当S闭合时，电
压表的读数如图乙所示，则L1两端的电压为______V，L2
两端的电压为______V。
三、实验探究：
13．小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图12所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表
所接的B接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须 .
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是或 .
（3）小明用上面的方法能否测出L2两端的电压？，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .
改进方法 .
14.在“探究串联电路电压特点”的实验中：
（1）请在右边的虚线框中画出与下左图对应的电路图，并在电路图中标上L l、L2；
（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为V；
（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，
测量灯L2两端的电压，这一做法存在的问题是。
16.2串、并联电路中电压的规律同步练习---2024-2025学年人教版九年级物理全一册
16.2串、并联电路中电压的规律一、单选题1．如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（）A．灯L1和灯L2互不影响B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定不相等D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流2．把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，其示数如图所示，现将一个额定电压为5V的微型风扇接入水果电池组成的电路中，电压表V1并联在微型风扇两端，说法正确的（）A．水果电池电压为0.1AB．铜片是水果电池的负极C．微型风扇正常工作时，电压表V1选用的量程是0~15VD．微型风扇正常工作时，需要将50个菠萝并联在一起组成水果电池3．如图所示，开关闭合后，小灯泡L1两端的电压与电源电压相等的是（）A．B．C．D．4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路5．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。
小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良6．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．6.5V 1.3V B．1.3V 6.5VC．5.2V 1.3V D．1.3V 5.2V7．在图所示的电路中，电源电压保持不变．电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的（）A．B．C．D．二、填空题9．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，该充电宝相当于电路中的，小明的收音机需要12V的电压，则他需要节干电池。
16.2串、并联电路中电压的规律同步训练-2024-2025学年人教版物理九年级全一册
16.2 串、并联电路中电压的规律一、单选题1．“有些让你困惑的现象只要稍作思考就会豁然开朗”。
在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表V2指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5VC．1.5V7.5V D．6V 1.5V2．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是（）A．L1被短接B．L1断路C．L2被短接D．L2断路3．小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（）A．水果的作用是给电路提供电压B．发光二极管工作时电路中有电荷在发生定向移动C．该电路两端只要有电压就一定有电流D．把水果串联起来可以提高电压5．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A．若R断路，则两电表的指针均无偏转B．若R断路，则电流表指针不偏转，但电压表指针偏转C．若L短路，则两电表的指针均发生偏转D．若L断路，则两电表的均无偏转6．如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V7．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8．在如图的电路中，当闭合开关后，两个电压表指针偏转角度相同（在同一位置），则电阻R1和R2的比是（）A．4:1B．5:1C．1:4D．1:5二、填空题9．串联分压，导体的电阻大，两端电压就；并联分流，导体电阻大，通过导体的电流就。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。
下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。
16-2串、并联电路中电压的规律练习(解析版)
16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。
2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。
1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。
【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。
2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。
【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。
（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。
所以通过L1的电流等于通过L2的电流。
4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。
【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。
因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。

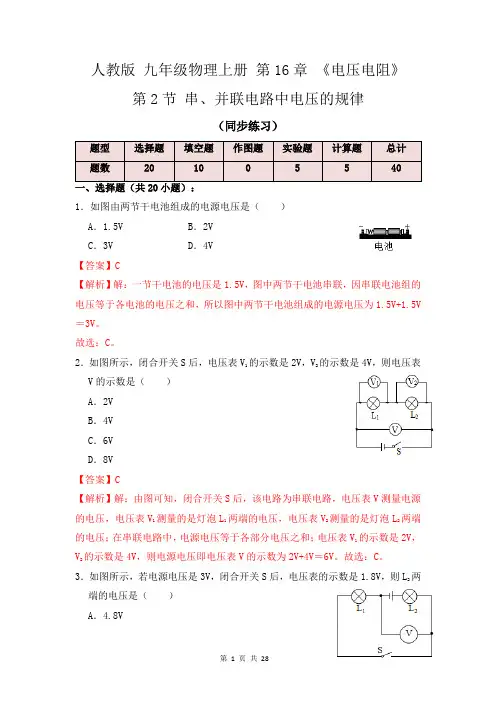

16.2串、并联电路中电压的规律(同步练习)(解析版)
