初步设计审查意见
煤矿初步设计审查意见2020
煤矿初步设计审查意见2020摘要：一、引言二、煤矿初步设计审查意见概述1.设计方案的基本情况2.审查意见的主要内容三、对煤矿初步设计方案的具体审查1.矿井工程设计2.矿井安全设施设计3.矿井环境保护设计4.矿井资源利用与节能减排设计四、审查意见的实施与跟进1.整改措施的落实2.后续审查工作的开展五、总结正文：一、引言煤矿是我国重要的能源供应基地，为确保矿井安全生产和资源合理利用，煤矿初步设计审查意见对矿井建设具有重要意义。
本文将围绕2020 年某煤矿初步设计审查意见，对审查意见进行概述和分析。
二、煤矿初步设计审查意见概述1.设计方案的基本情况根据我国相关法律法规和标准，结合矿区实际情况，设计单位提交了矿井初步设计方案。
方案包括矿井工程设计、矿井安全设施设计、矿井环境保护设计以及矿井资源利用与节能减排设计等方面内容。
2.审查意见的主要内容煤矿初步设计审查意见从矿井工程设计、矿井安全设施设计、矿井环境保护设计以及矿井资源利用与节能减排设计等方面提出了具体的审查意见，旨在指导设计单位进行方案修改和完善。
三、对煤矿初步设计方案的具体审查1.矿井工程设计审查意见对矿井工程设计进行了详细审查，包括矿井井筒布置、巷道布置、矿井通风系统、排水系统等方面。
审查意见要求设计单位在满足矿井生产需求的前提下，优化设计方案，降低工程投资。
2.矿井安全设施设计审查意见对矿井安全设施设计进行了重点审查，包括矿井提升系统、运输系统、通风系统、排水系统、供电系统等。
审查意见强调矿井安全设施设计应符合国家安全标准，确保矿井安全生产。
3.矿井环境保护设计审查意见对矿井环境保护设计进行了审查，包括矿井废水处理、废气处理、固体废物处理等方面。
审查意见要求设计单位在矿井设计中充分考虑环境保护措施，减少矿井对环境的影响。
4.矿井资源利用与节能减排设计审查意见对矿井资源利用与节能减排设计进行了审查，包括矿井资源综合利用、节能技术应用、减排措施等方面。
初步设计专家审查意见

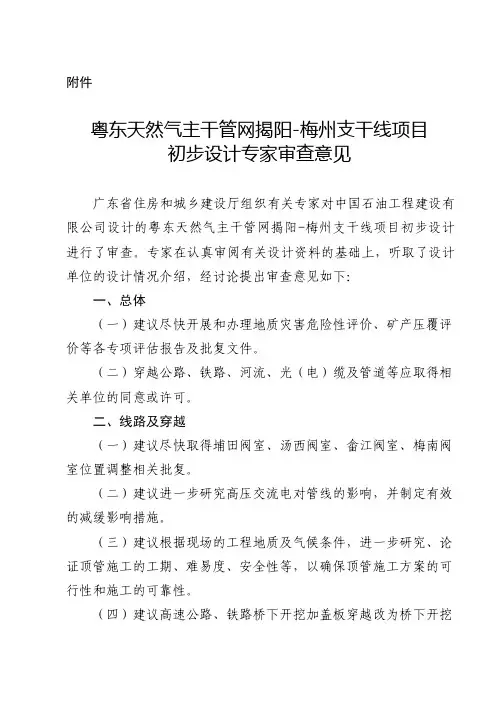

附件粤东天然气主干管网揭阳-梅州支干线项目初步设计专家审查意见广东省住房和城乡建设厅组织有关专家对中国石油工程建设有限公司设计的粤东天然气主干管网揭阳-梅州支干线项目初步设计进行了审查。
专家在认真审阅有关设计资料的基础上，听取了设计单位的设计情况介绍，经讨论提出审查意见如下：一、总体（一）建议尽快开展和办理地质灾害危险性评价、矿产压覆评价等各专项评估报告及批复文件。
（二）穿越公路、铁路、河流、光（电）缆及管道等应取得相关单位的同意或许可。
二、线路及穿越（一）建议尽快取得埔田阀室、汤西阀室、畲江阀室、梅南阀室位置调整相关批复。
（二）建议进一步研究高压交流电对管线的影响，并制定有效的减缓影响措施。
（三）建议根据现场的工程地质及气候条件，进一步研究、论证顶管施工的工期、难易度、安全性等，以确保顶管施工方案的可行性和施工的可靠性。
（四）建议高速公路、铁路桥下开挖加盖板穿越改为桥下开挖加套管穿越。
（五）对于通航河流，建议开列“禁止抛锚"警示牌的工程量。
（六）管道抗震校核中建议补充抗拉伸、抗压缩公式、参数代入及校核结果。
（七）建议坡度大于12度的山体敷设不设置警示带。
（八）建议落实管道沿线与埋地管道及光缆的交叉、并行的情况。
（九）建议考虑靠近规划区的部分二级地区管道壁厚按三级地区设计系数选用的必要性。
（十）补充光缆套管的防腐技术要求。
（十一）建议水域大中型穿越两侧设置施工期阴极保护措施。
三、站场及阀室（一）补充说明站场按“无人站”的设计要点。
（二）补充SCADA控制系统网络安全等保定级相关的检测、防护措施。
（三）补充说明与本工程相关的已建控制系统数据通信协议现状，核实采用IEC-60870-5-104协议的可行性。
（四）浮洋、揭阳站FV阀口径需重新计算，需综合考虑限流、不限流工况运行要求。
（五）浮洋站反输流程缺出口ESDV阀。
（六）建议明确压力分界点及高压气接入时的保护措施。
同时，运行压力范围应结合闽粤支干线远期运行压力范围考虑。

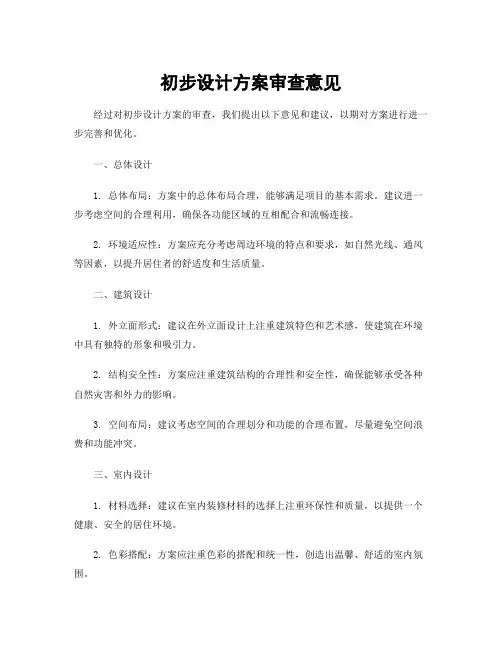

初步设计方案审查意见
初步设计方案审查意见经过对初步设计方案的审查，我们提出以下意见和建议，以期对方案进行进一步完善和优化。
一、总体设计1. 总体布局：方案中的总体布局合理，能够满足项目的基本需求。
建议进一步考虑空间的合理利用，确保各功能区域的互相配合和流畅连接。
2. 环境适应性：方案应充分考虑周边环境的特点和要求，如自然光线、通风等因素，以提升居住者的舒适度和生活质量。
二、建筑设计1. 外立面形式：建议在外立面设计上注重建筑特色和艺术感，使建筑在环境中具有独特的形象和吸引力。
2. 结构安全性：方案应注重建筑结构的合理性和安全性，确保能够承受各种自然灾害和外力的影响。
3. 空间布局：建议考虑空间的合理划分和功能的合理布置，尽量避免空间浪费和功能冲突。
三、室内设计1. 材料选择：建议在室内装修材料的选择上注重环保性和质量，以提供一个健康、安全的居住环境。
2. 色彩搭配：方案应注重色彩的搭配和统一性，创造出温馨、舒适的室内氛围。
3. 功能性布局：建议在室内布局上充分考虑功能性需求，合理划分各功能区域，并提供充足的收纳空间。
四、设备设施1. 电气设计：方案应注重电气设备的合理布置和安全性，确保供电系统的可靠性和稳定性。
2. 水暖设计：建议对水暖设备进行适当的分区，以便于维护和管理。
3. 通风与空调：方案应考虑通风和空调系统的高效运行，以提供舒适的室内环境。
五、绿化景观1. 植物配置：建议在绿化景观设计中注重植物的选择和配置，以创造出宜人的自然环境。
2. 休闲设施：方案应考虑设置适当的休闲设施，如花园座椅、散步小径等，以提供居民休闲娱乐的场所。
六、安全措施1. 消防设备：建议在设计中充分考虑消防设备的设置和布局，确保火灾时的安全疏散和灭火能力。
2. 安全防护：方案应注重安全防护措施的设置，如防盗门窗、安全警报等，保障居民的人身和财产安全。
综上所述，我们对初步设计方案提出了一些审查意见和建议，希望能够对方案的进一步改进和优化起到一定的指导作用。

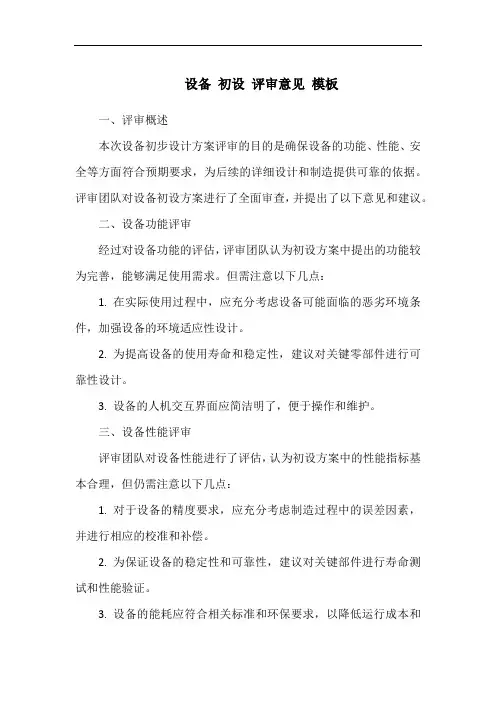

设备 初设 评审意见 模板
设备初设评审意见模板一、评审概述本次设备初步设计方案评审的目的是确保设备的功能、性能、安全等方面符合预期要求，为后续的详细设计和制造提供可靠的依据。
评审团队对设备初设方案进行了全面审查，并提出了以下意见和建议。
二、设备功能评审经过对设备功能的评估，评审团队认为初设方案中提出的功能较为完善，能够满足使用需求。
但需注意以下几点：1. 在实际使用过程中，应充分考虑设备可能面临的恶劣环境条件，加强设备的环境适应性设计。
2. 为提高设备的使用寿命和稳定性，建议对关键零部件进行可靠性设计。
3. 设备的人机交互界面应简洁明了，便于操作和维护。
三、设备性能评审评审团队对设备性能进行了评估，认为初设方案中的性能指标基本合理，但仍需注意以下几点：1. 对于设备的精度要求，应充分考虑制造过程中的误差因素，并进行相应的校准和补偿。
2. 为保证设备的稳定性和可靠性，建议对关键部件进行寿命测试和性能验证。
3. 设备的能耗应符合相关标准和环保要求，以降低运行成本和维护难度。
四、设备安全评审评审团队对设备的安全性进行了评估，认为初设方案中提出的安全措施基本完备，但仍需注意以下几点：1. 对于设备的防爆、防火、防雷等安全措施应进一步细化和完善。
2. 设备的紧急停车系统应具备快速响应和安全可控的特性，以应对突发情况。
3. 设备的接地措施应符合相关标准和规范，确保操作人员的人身安全。
五、评审结论综上所述，评审团队认为设备初设方案基本符合要求，但仍需在功能、性能、安全等方面进行优化和完善。
建议在后续的设计和制造过程中充分考虑上述意见和建议，确保设备的顺利生产和稳定运行。
初步设计评审专家总体意见范文
初步设计评审专家总体意见范文在初步设计评审中，专家对于项目的整体设计进行了详细评估，并提出了一些重要意见。
以下是专家总体意见的范文：在初步设计评审中，专家对项目的整体设计进行了细致的评估。
他们认为，该项目的设计思路非常清晰，能够很好地满足项目需求。
然而，专家也指出了一些需要改进的方面。
专家认为，在设计过程中需要更加注重用户体验。
他们建议设计团队应该站在用户的角度出发，思考用户的真实需求，并在设计中充分考虑到用户的使用习惯和心理感受。
只有这样，才能确保设计出的产品能够真正满足用户的期望，提升用户的体验感。
专家强调了设计的可行性和可持续性。
他们认为，设计不仅仅是一种理念和概念，更需要考虑到实际的制造和生产过程。
因此，设计团队应该在设计中充分考虑到现实的制造条件和工艺要求，确保设计方案能够顺利地实施，并且能够长期稳定地运行。
专家还对设计的创新性提出了一些建议。
他们认为，设计团队应该积极引入前沿的技术和理念，不断创新和突破传统的设计思维模式。
只有这样，才能设计出具有竞争力和差异化优势的产品，满足市场的需求，并赢得用户的青睐。
专家对设计团队提出了一些建议。
他们建议设计团队应该加强团队合作，共同努力，充分发挥每个成员的专长和优势。
同时，设计团队也应该加强与其他相关部门和领域的沟通和合作，形成良好的协同效应，共同推动项目的顺利进行。
总的来说，专家对项目的初步设计给予了肯定，同时也提出了一些需要改进的意见。
设计团队应该认真对待专家的意见，不断优化设计方案，确保项目能够顺利实施，并取得良好的效果。
相信在设计团队的共同努力下，项目一定能够取得令人满意的成果。

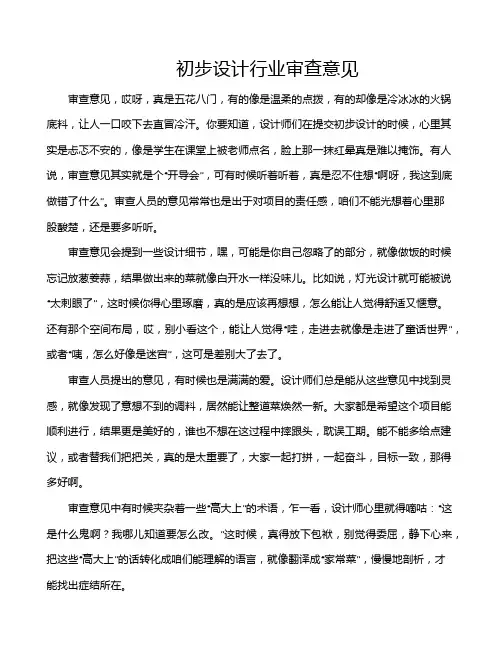

初步设计行业审查意见
初步设计行业审查意见审查意见，哎呀，真是五花八门，有的像是温柔的点拨，有的却像是冷冰冰的火锅底料，让人一口咬下去直冒冷汗。
你要知道，设计师们在提交初步设计的时候，心里其实是忐忑不安的，像是学生在课堂上被老师点名，脸上那一抹红晕真是难以掩饰。
有人说，审查意见其实就是个“开导会”，可有时候听着听着，真是忍不住想“啊呀，我这到底做错了什么”。
审查人员的意见常常也是出于对项目的责任感，咱们不能光想着心里那股酸楚，还是要多听听。
审查意见会提到一些设计细节，嘿，可能是你自己忽略了的部分，就像做饭的时候忘记放葱姜蒜，结果做出来的菜就像白开水一样没味儿。
比如说，灯光设计就可能被说“太刺眼了”，这时候你得心里琢磨，真的是应该再想想，怎么能让人觉得舒适又惬意。
还有那个空间布局，哎，别小看这个，能让人觉得“哇，走进去就像是走进了童话世界”，或者“咦，怎么好像是迷宫”，这可是差别大了去了。
审查人员提出的意见，有时候也是满满的爱。
设计师们总是能从这些意见中找到灵感，就像发现了意想不到的调料，居然能让整道菜焕然一新。
大家都是希望这个项目能顺利进行，结果更是美好的，谁也不想在这过程中摔跟头，耽误工期。
能不能多给点建议，或者替我们把把关，真的是太重要了，大家一起打拼，一起奋斗，目标一致，那得多好啊。
审查意见中有时候夹杂着一些“高大上”的术语，乍一看，设计师心里就得嘀咕：“这是什么鬼啊？我哪儿知道要怎么改。
”这时候，真得放下包袱，别觉得委屈，静下心来，把这些“高大上”的话转化成咱们能理解的语言，就像翻译成“家常菜”，慢慢地剖析，才能找出症结所在。
所以啊，设计师们在接受审查意见的时候，不妨带着点幽默感，别那么紧张。
这些意见就是在给咱们指引方向，像是亲戚朋友给的忠告，听了总是有道理的。
无论意见是好是坏，能让设计更进一步，都是值得的。
咱们心里得明白，审查这事儿，既是挑战，也是机遇。
初步设计行业审查的过程，真的是一场“大考验”，不过只要咱们用心去面对，把每一条意见都当成是金玉良言，那就能越过山丘，看到更美的风景。
初步设计报告评审专家审查意见修改说明
标题：深度剖析初步设计报告评审专家审查意见修改说明一、评审专家意见总结在初步设计报告评审阶段，评审专家提出了许多宝贵的意见和建议，主要围绕着设计方案的科学性、可行性、可持续性以及创新性展开。
其中，评审专家提出了关于设计方案的改进和优化建议，并对方案的关键问题进行了深度探讨，为报告的完善提供了重要的参考。
二、修改说明针对评审专家提出的意见和建议，我们针对每一条意见进行了认真的分析和讨论，并制定了相应的修改方案如下：1.关于设计方案的科学性根据评审专家的建议，我们进一步完善了设计方案的理论依据和技术支撑，增加了相关的科学研究成果和案例分析，以充分论证方案的科学性和可行性。
2.关于设计方案的可行性针对评审专家提出的关于空间布局和功能分区的建议，我们重新进行了布局设计，优化了功能分区方案，并提出了更加合理和可行的方案设计。
3.关于设计方案的可持续性针对评审专家对于方案的可持续性提出的建议，我们进一步拓展了方案的可持续性设计思路，增加了节能环保、资源循环利用等方面的设计要点，并计划引入可持续性认证标准，以保证方案的可持续性发展。
4.关于设计方案的创新性针对评审专家关于创新性的意见，我们进一步完善了方案的创新性内容，增加了创新技术和设计理念的应用，力求在设计中体现出独特的创意和风格。
三、个人观点和理解在评审专家的建议和意见下，我们对初步设计报告进行了全面的修改和完善，不仅使得方案更加符合科学性、可行性、可持续性和创新性的要求，同时也提升了方案的质量和价值。
通过此次评审，我们深切认识到了专家意见的重要性，也意识到了在设计过程中要不断追求卓越和完善，力求做到更好。
评审专家的意见和建议对我们的设计方案起到了非常重要的指导作用，我们将认真对待每一条意见，并结合实际情况进行调整和改进，力求达到最佳的设计效果。
相信在专家的指导下，我们的设计方案将更加完美，更加具有竞争力。
四、对评审专家提出的意见的进一步解读和反思在评审专家提出的意见中，不仅仅是对设计方案的各个方面进行了指导和建议，更重要的是提供了设计思路和理念的改进方向。
初步设计方案文件评审意见
110kv变电站工程等工程初步设计评审意见受**委托，**监理有限公司于2018年5月17日（星期四）在**召开了**110kv变电站工程**双回送电线路工程。
经过充分讨论，形成评审意见如下：一、**110kv变电站工程1、电气一次⑴结合最终规模，补充完善设备导体的选择；⑵建议污秽统一按d级考虑，并直接说明各电压等级爬距；⑶核实土壤电阻率、建议取消离子缓释剂，采用接地井；⑷补充完善绝缘配合内容；⑸主接线核实110kV避雷器参数；⑹核实出线方式，建议全部采用电缆出线；⑺建议取消二层楼，将35kV配电装置与10kV配电装置共室布置，减小建筑体积；⑻各平面示意电缆沟尺寸；⑼核实10kV避雷器配置；⑽核实110kV接线，主要是接地刀配置；⑾注意报告及图纸中的笔误。
2、电气二次⑴核实高频开关电源模块数量，前后描述不一致。
⑵4.1总的要求4）两网由间隔层网络和站控层网络组成，应改为两网由站控层网络和过程层网络组成。
⑶4.4.3自动装置核实备自投是否为网采网跳模式，应为模拟量直采，电缆直跳。
实现功能应为分段备投，无进线备投功能。
⑷补充母线过程层设备配置。
⑸补充互感器二次参数选择相关内容。
⑹建议4.5电能量计量系统与5.5电能量计量系统内容合并。
⑺主变高中低压侧配置0.5级电能表。
明确所用变低压侧配置0.5级电能表。
⑻一体化电源系统原理图中高频充电模块数量与说明不符，核实。
⑼建议取消35kV、10kV母线PT合并单元、智能终端。
⑽电度表屏中电度表改为0.5级。
⑾低周低压减载装置型号及规范栏应改为接入110kV 母线电压，不应接入35kV、10kV母线电压。
3、调度自动化及系统通信⑴主设备配置方案问题不大，但目前仅是可研阶段深度，达不到初步设计深度，应按照初步设计深度要求进行深化设计。
⑵系统通信部分需深化设计（包含通信系统现状、规划要求、其他专业通道组织、设备参数要求、光缆纤芯的技术参数要求、时钟、同步系统方案等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0镇雄县兴远煤矿初步设计审查意见
一、总说明
1.行区划分隶属泼机镇管辖
二、井田概况及矿井建设条件
1.缺矿井外部建设条件和评价（第二节）
三、井田开拓
1.第一节：矿井设计资源计算：未考虑法律、社会和环保
等因素不得开采储量；
2.第三节：矿井开拓；缺井口位置及其开拓方案比较表（比
较项目）①井口位置、标高、表土层厚度、移交采区、
井巷工程量、建井工期、后期风井数量、工业广场土方
量、投资和运营（不全）
3.采区划分：最好有个采区特征表；采区接续表
4.大巷布置中，最好附大巷断面图
5.井筒施工方法：
四、大巷运输
1.设计中有提到使用人车，根据《煤矿安全规程》中关于
矿井斜巷使用人车的规定，本矿井是否使用人车。
2.设计中提到工作面运输巷使用无极绳绞车，但01工作
面运输巷只有400多米，是否能使用其他绞车。
3.设计中对大巷运输轨道设计为30Kg/m钢轨，但对工作
面运输巷没有明确
4.根据《煤矿安全规程》中关于轨道型号的规定中，我矿
使用的是5吨机车，能不能使用22Kg/m钢轨
5.带式运输机技术特征表汇总表
6.辅助运输设备特征表
五、采区布置及装备
1.（第二节）回采工作面接续表（回采工作面接替20年
采煤工作面接续安排
2.第三节断面特征表、主要掘进设备特征表
六、瓦斯治理
1.各开采层相对瓦斯涌出量计算结果表（）
2.瓦斯抽放的必要性和可行性
3.表5-3-1 兴远煤矿的回采工作面抽采必要性判别表
经过对矿井瓦斯涌出量的预计，兴远煤矿的掘进工作面抽采必要性判
别见表表5-3-2。
表5-3-2 掘进工作面抽采必要性判别表
本矿井生产期间掘进工作面最大绝对瓦斯涌出量为2.66 m3/min （C5b 煤层），小于 3 m3/min
，按《煤矿瓦斯抽采工程设计规范》（GB50471—2008）的规定，但为了确保矿井的安全生产，设计对矿井掘进工作面进行预抽。
根据《煤矿瓦斯抽采基本指标》AQ1026-2006，采煤工作面绝对瓦斯涌出量C5b 最大为4.64 m3/min ，小于5 m3/min ，掘进工作面绝对瓦斯涌出量C5b 最大为2.66 m3/min ，小于3m3/min ，不需要进行瓦斯抽放。
4. 抽放方法设计瓦斯来源分析
表5—4—1 矿井瓦斯涌出量计算表
上表中数据出处不详。
5.
七、矿井通风
1.概况一、瓦斯含量的确定中瓦斯含量前后不一致
2.第二节矿井通风中矿井风量计算取值不符合，采煤工作
面最大值计算为1050 m3/min，而说明为516 m3/min；
综采工作面适宜风速，取2.5m/s偏小，带不走粉尘，
建议取3.5m/s，那么工作面风量应为1470 m3/min，掘
进工作面按局部通风机吸风量计算风量的话，KDF系列
局部通风机在网上搜索没有，建议改为
FBD6.3№6/2×30kw风机吸风量为420m3/min—
630m3/min，取,600 m3/min进行计算，矿井总风量Q＝(Q采+ ∑Q掘+ Q硐+ Q它)×Km
=(1470×1.3+780+2×600+4×300+90+149)×1.25=5330m3/min
=88.83m3/s取89m3/s矿井总风量较核
《煤矿安全规程》对井巷内瓦斯等有害气体浓度的规定如下：a、矿井总回风巷或一翼回风巷瓦斯或二氧化碳浓度不得超过0.7%应该是（0.75%）。
b、采区回风巷、采掘工作面回风巷风流中的瓦斯浓度不得超过1.0%，二氧化碳浓度不得超过1.5%。
矿井风量分配根据上述所计算各用风地点所需风量进行分配，其他巷道风量及漏风量按回采工作面产量比例进行分配。
回采工作面20.0m3/s（25m3/s）；备用工作面12 m3/s（13m3/s）；掘进工作面2×7.0m3/s（2×10m3/s），掘进瓦斯预抽工作面4×3.5m3/s（4×5m3/s）（风量按正常掘进工作面的一半配备）；中央变电所2m3/s；其它巷道
及硐室风量5.0 m3/s（9m3/s）；建议对负压及反风重新计算。
3.巷道净断面建议总回风改为12 m2，工作面掘进巷道8
m2，采区进回风10 m2。
4.第四节灾害预防与安全装备建立矿井安全监控系统
中，本矿井选用KJ90NA）矿井安全生产监控系统，监
控系统KJ90NA已经过时，建议使用新版本KJ95NB。
5.矿井“六大系统中对应的监控也应该进行修改。
井下人
员定位系统KJ251已经过时，建议使用KJ271。
紧急避
险系统每个避难硐室内设四组ZYJ型压风自救系统，每
组ZYJ型压风自救系统配备8个头，每个头可以供一个
人使用与设计50人不匹配。
八、矿井主要提升设备
1.矿井主要设备第二节通风设备中通风机选型根据计算
所得的Hmin、Hmax和Qj值，选用FBCDZ-6-N020（轮
毂比0.5）矿用隔爆对旋式轴流通风机2台，1台工作，
1台备用。
建议改为FBCDZ—6—N022通风机技术特征
为：风量80—145m3/s，风压为3690—1490Pa，电机功
率2×220，电机型号YBF2-355L1-6。
2.
九、地面生产系统
1.第一节缺原煤筛分组成；需要不需要筛分系统
2.第二节说明直接进入选煤厂，未体现选煤能力、工艺流
程。
3.第三节地面生产系统；井口房机械布置图（带式运输机
型号、生产能力、驱动装置、及井口布置形式、安全保
护设施、检修起吊设备、检修通道、运输方式、电控室、
配电室位置及其面积）
4.矸石排放系统；矸石准放体积，服务年限、不然矸石能
作为回填能不能减少土石工程量
5.辅助设施：机车充电房内没有关于蓄电池装卸方式的设
计，能否使用行车进行装卸。
机修房内行车设计为单梁
5吨行车，我矿使用的掘进机最大不可拆卸机件已大于
5吨，能否设计为10吨或以上的行车。
6.锅炉房与储煤场距离能不能满足要求
7.
十、地面运输
1.窄轨铁路运输线路图
2.场内窄轨铁路与地面建筑物、道路及相邻车辆最小安全
距离
十一、总平面布置及防洪排涝
1.场地平整土石方工程量正确与否
2.采用的台阶式采用重力式折背挡土墙，这样设计应考虑
管线敷设及其工艺要求和建筑物布置，在设计图纸我只
看到建筑物布置与折背挡土墙管线？而且这种折背挡
土墙还得考虑防坠落措施？
3.储煤场要不要建设挡风墙
4.瓦斯抽放系统用地面积、场地工程量
5.风井场地的工程量
十二、电气
1.井下供电设计中，KBZ智能型馈电开关已有漏电、过流、
短路保护，是否仍要用JY82型检漏继电器。
2.供电系统设计中，没有供电系统计算，电缆、馈电开关
选型不合理。
3.掘进机的前级开关设计为QJR软起动器，能否改为QJZ
型。
4.瓦斯监控系统建议不使用风筒传感器
5.监控系统KJ90NA已经过时，建议使用新版本KJ95NB或
者KＪ271。
6.瓦斯抽放系统选型中，瓦斯抽放管原选用300的主管，
200的支管建议选用直径400的主管，300的支管，根
据计算结果为：高压：Q=49.7m3/min，低压：
Q=39.0m3/min，合计为88.7 m3/min，设计本矿高压抽
采系统选用2BE1-353型水环式真空泵2台（电机型号：
Y315M2-4，160kW，380V），1台运行，1台备用；性能
曲线详见图4-2-1；低压抽采系统选用2BE1-303型水
环式真空泵2台（电机型号：Y280M-4，90kW，380V），
1台运行，1台备用，建议高低压混合抽，重新选型。
7.瓦斯抽放泵设计为160KW，电压为380V，能否把电机电
压改为和主扇电机电压一致。
8.矿井调度通讯系统选用64门矿用数字电话交换机，建
议改为12门
十三、地面建筑
十四、给水排水
十五、节能减排
十六、环境保护与水土保持
十七、项目实施计划
1.三类工程工期安排
十八、技术经济
附图：
1.开采影响地表塌陷预计图
2.井下车场平面图
3.采煤工作面交替陪产图，不得少于20年
4.瓦斯抽放管路布置图
5.工业广场动力、照明线网布置图
6.井下运输系统图
7.安全检测传感器布置图
8.安全检测传感器布置图
9.工业场地供热供暖管路布置图
10.地面生产系统机械示意图
11.。
