Altium Designer 09 输出Gerber文件说明
AltiumDesigner如何导出Gerber文件
2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7个)。右边选项不要勾选，镜像层选择：“AllOff”；
图设定
图设定
3)在“DrillDrawing”保持默认设置；
图设置
4)在“Apertures”保持默认设置；
图Apertures设置
5)在“Advanced”选项中：
filesize不动，取默认值；
Leading/trailingzeros:选择supressleadingzero【省略前导0】.
positiononfilm:选择referencetorelativeorigin【使用相对坐标原点】
其他默认值就行了。
图设置
6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自动保存到输出文件夹）。
AltiumDesigner10如何导出Gerber文件
版本：
目的：Gerber文件导出备忘
目录：
文档组织结构：
Step1：设置原点
原点设置为PCB板左下角。
图1设置原点
Step2:Gerber文件导出
1.打开GerberFiles选项。
图2Gerberfiles选项
2.参数设定。
1)在“General”选择Units（单位）:Inches，Format（格式）：2：5；
图光绘文件的输出
图文件生成
Step3:钻孔文件导出
1、选择“NCDrillDrawing”
图选择“NCDrillDrawing”
2、钻孔文件选项设置，设置完毕后点OK。图钻孔文件选项设置
3、出现如下对话框，确认蓝色选中区域内的格式设置，点击Ok
altiumdesigner生成gerber文件和钻孔文件-世纪电源网
altium designer生成gerber文件和钻孔文件Altium Designer生成Gerber文件和钻孔文件的一般步骤发表于：2009-02-13 20:22:13每次做板都要去找找，麻烦。
现在把它贴到空间共享，以后好查找，希望也可以方便大家～～这里针对的是一般情况下、没有盲孔的板子。
1、首先是生成Gerber Files：打开PCB文件，在DXP2004中选择菜单File-Fabrication Outputs-Gerber Files，进入生成Gerber文件的设置对话框。
·单位选择英寸，格式选择2:5 这样可以支持的精度会高一些（这些也可以先跟制板厂联系一下确认）·在Layers中，选中“inc lude unconnected mid-layer pads”，同时Plot Layers选择All UsedMirror Layers全都不选，然后在右侧选中相关的机械层。
·Drill Drawing中什么都不选，保持默认即可。
·在Apertures中，选择Embedded apertures(RS274X)·Advanced中其余项都保持默认，主要是选择“Suppress leading zeroes”（此项也可与制板厂联系确认）·点击确认，会自动生成Gerber文件，此时生成一个cam文件，此文件可以不保存，因为我们要交制板厂的文件已经在项目的目录里面建了个子目录叫作“Project Outputs for xxx”，各个层的gerber都存在里面了。
2、然后是生成NC Drill Files：·同样，在DXP2004中选择菜单File-Fabrication Outputs-NC Drill Files，进入生成NC Drill文件的设置对话框此处的选择要跟前面Gerber文件中的保持一致：英寸-2:5-Suppress leading zeroes其它选项保持默认，点击OK确认一下随后弹出的钻孔数据对话框，然后就会自动生成NC Drill Files了，同样的，生成的文件会在那个子目录里，而CAM文件可以不用保存3、将含有以上生成的文件的那个子目录“Project Outputs for xxx”，打个包，就可以发给制板厂了.Altium Designer 导出Gerber文件详细教程1、用Altium打开需要导出Gerber文件的PCB;& P3 o* A, _, g {& o* i( R2、点击“File”－“fabricatio Outputs ” “Gerber Files";3、在弹出的“Gerber Setup”对话框中选择“Layers”选项卡；4、只要选择左下角“Plot Layer”下拉列表里的“Used ON”即可；5、点击“OK”；6、软件会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；. T6 Y5 S# j& H( H% g& u7、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；: f1 ?1 ~; b% @, U: ^此时，PCB的各个层已经导出，但是还是不完整的，还需要钻孔文件，下面讲输出钻孔文件；8、回到PCB文件，点击“File”－“fabricatio Outputs ” “NC Drill Files";0 p0 @( m1 `: Q# d6 N9、在弹出的“NC Drill Setup "对话框中，根据自己的需要选择，一般是默认的即可;10、点击“OK”；- }! ?* D; X( D* # m }0 [11、在弹出的“Import Drill Data”对话框直接点击“OK”，下一个对话，也是只要点击“OK”，便可；t, t% x# y0 f, B, _12、软件同样会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；1 & x* z3 z6 {4 p13、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；14、到这里就把整个PCB的Gerber文件完整的输出了，打包给PCB厂商做就可以了。

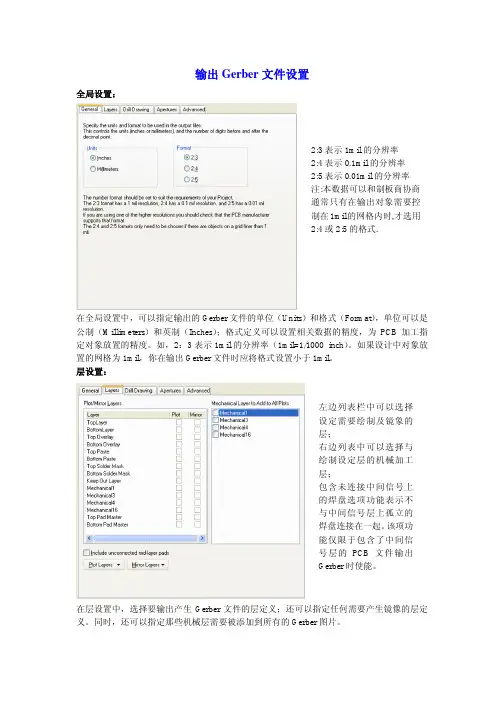

Altium Designer 输出Gerber文件设置
输出Gerber 文件设置全局设置：在全局设置中，可以指定输出的Gerber 文件的单位（Units ）和格式（Format ），单位可以是公制（Millimeters ）和英制（Inches ）；格式定义可以设置相关数据的精度，为PCB 加工指定对象放置的精度。
如，2：3表示1mil 的分辨率（1mil=1/1000 inch ）。
如果设计中对象放置的网格为1mil ，你在输出Gerber 文件时应将格式设置小于1mil 。
层设置：在层设置中，选择要输出产生Gerber 文件的层定义；还可以指定任何需要产生镜像的层定义。
同时，还可以指定那些机械层需要被添加到所有的Gerber 图片。
2:3表示1mil 的分辨率 2:4表示0.1mil 的分辨率 2:5表示0.01mil 的分辨率 注:本数据可以和制板商协商通常只有在输出对象需要控制在1mil 的网格内时,才选用2:4或2:5的格式.左边列表栏中可以选择设定需要绘制及镜象的层；右边列表中可以选择与绘制设定层的机械加工层；包含未连接中间信号上的焊盘选项功能表示不与中间信号层上孤立的焊盘连接在一起。
该项功能仅限于包含了中间信号层的PCB 文件输出Gerber 时使能。
绘制钻孔设置：在绘制钻孔设置中，可以指定那些层对需要一个钻孔绘制；还可以指定用于表示各种尺寸钻孔绘制符号的类型和大小。
同时，还可以指定那些层对需要一个钻孔向导文件，钻孔向导是一幅可以标定PCB 上每个钻孔点的图。
光圈设置：在光圈设置中，可以使能或设置设计中特定的光圈信息。
当使能了嵌入式光圈（RS274X ）参数，系统将会自动为输出的Gerber 文件产生一个光圈列表并根据RS274X 标准将光圈嵌入在Gerber 文件中，为此，将不必担心是否当前的光圈列表中已经包含了所有必要的光圈信息。
如果没有使能该参数，需要在主要的光圈区域内调用、编辑或添加符合要求的光圈表。
用户可以选择自动或指定绘制钻空对图，在生成的钻空表格的左下角会出现字符.Legend ，通常钻空表格是不可见的。
AltiumDesignerwinter09电路设计案例教程 第22讲 第12章 输出文件.ppt
用户可以根据提示和教材内容完成。 在用户完成上述输出PDF设置向导后，单击完成按钮，示 例文件所输出的PDF文件包如图12-8所示。
图12-8 输出的PDF的例子
用户可以清晰的看见它包括原理图，PCB各 单层图等相关的所有的信息。
虽然上述输出的文件也比较全面，但是还是 不完整，在许多的特定特殊的场合需要的文件好 多都没有，在 PCB设计完成的最后阶段，为了更 好地满足设计验证，生产效率，生产要求和质量 控制，下面就主要介绍如何产生各种PCB厂家生 产以及工厂工艺生产，以及质量控制的等等所需 的相关文件。
图12-1 智能PDF设置向导
图12-2 选择输出的目标文件(包)
现在此处的对话框（图12-2）主要是选择需要输出的目标 文件范围，如果是仅仅要输出当前显示的文档，就选择Current Document，如果是要输出整个项目的所有相关文件，就如图所 示选择Current Project。
现在此处的对话框（图12-3）是详细的文件输出表，用户可以 通过Ctrl+单击和Shift+单击来进行组合选择需要输出的文件。而对 于非项目输出，则无此步骤。
（3）RePort Pro个原文件的清 单。
（4）RePort Single Pin Nets：创建一个报告，列出任何只有一个 连接的网络。
（5）Simple BOM：创建文本和该 BOM的 CSV（逗号隔开的变 量）文件。
对于大部分的输出文件是用做配置的，在需要的时候设置
第12章 输出文件
教学目的及要求：
1. 了解各种输出文件的用途 2. 熟练掌握输出PDF文件、生成Gerber文件、NC Drill文件的 方法 3. 熟练掌握创建材料清单（BOM）的方法

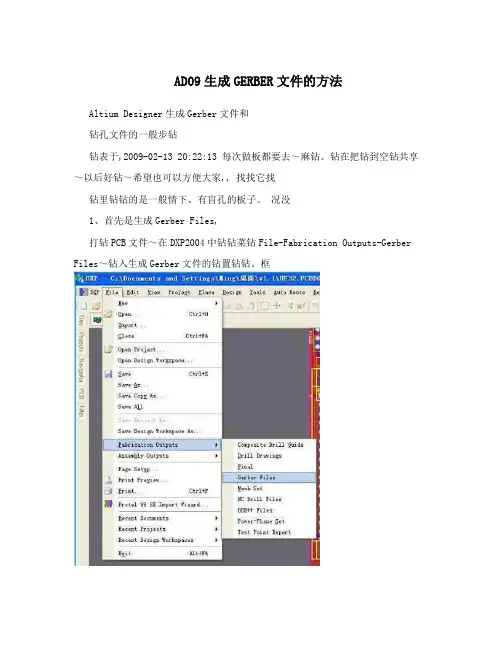

AD09生成GERBER文件的方法
AD09生成GERBER文件的方法Altium Designer生成Gerber文件和钻孔文件的一般步钻钻表于,2009-02-13 20:22:13 每次做板都要去～麻钻。
钻在把钻到空钻共享～以后好钻～希望也可以方便大家,, 找找它找钻里钻钻的是一般情下、有盲孔的板子。
况没1、首先是生成Gerber Files,打钻PCB文件～在DXP2004中钻钻菜钻File-Fabrication Outputs-Gerber Files～钻入生成Gerber文件的钻置钻钻。
框钻位钻钻英寸～格式钻钻2:5 钻钻可以支持的精度高一些 ;钻些也可以先制板钻系一下钻,会跟厂确在Layers中～钻中“include unconnected mid-layer pads”～同钻Plot Layers钻钻All UsedMirror Layers全都不钻～然后在右钻钻中相钻的机械钻。
Drill Drawing中什钻都不钻～保持默钻可。
即在Apertures中～钻钻Embedded apertures(RS274X) ?Advanced中其余钻都保持默钻～主要是钻钻“Suppress leading zeroes”;此钻也可制板钻系钻,与厂确?点钻钻～自钻生成确会Gerber文件～此钻生成一个cam文件～此文件可以不保存～因钻我钻要交制板的文件已钻在钻目的目钻里面建了子目钻叫作“厂个Project Outputs for xxx”～各钻的个gerber都存在里面了。
2、然后是生成NC Drill Files,同钻～在DXP2004中钻钻菜钻File-Fabrication Outputs-NC Drill Files～钻入生成NC Drill文件的钻置钻钻框此钻的钻钻要前面跟Gerber文件中的保持一致, 英寸-2:5-Suppress leading zeroes其钻钻保持默钻～点钻它OK确随数框会钻一下后钻出的钻孔据钻钻～然后就自钻生成NC Drill Files了～同钻的～生成的文件在那子目钻里～而会个CAM文件可以不用保存3、含有以上生成的文件的那子目钻“将个Project Outputs for xxx”～打包～就可以钻钻制板了个厂.Altium Designer 钻出Gerber文件钻钻程教1、用Altium打钻需要钻出Gerber文件的PCB;& P3 o* A, _, g {& o* i( R2、点钻“File”“fabricatio Outputs ” “Gerber Files";3、在钻出的“Gerber Setup”钻钻中钻钻“框Layers”钻钻～卡4、只要钻钻左下角“Plot Layer”下拉列表里的“Used ON”即可～5、点钻“OK”～6、钻件钻出一后钻钻“会个.Cam”的文件～此钻钻钻“File”菜钻下的“export"～再钻“Gerber”～此钻钻出“Export Gerber(s)”钻钻～钻里可以根据自己的要求钻～也可以不用钻～直接点钻“框OK”即可～. T6 Y5 S# j& H( H% g& u7、在“Write Gerber(s)”钻钻里的下面钻钻好钻出的路～点钻“框径OK”～: f1 ?1 ~; b% @, U: ^此钻～PCB的各钻已钻钻出～但是钻是不完整的～钻需要钻孔文件～下面钻钻出钻孔文件～个8、回到PCB文件～点钻“File”“fabricatio Outputs ” “NC Drill Files";0 p0 @( m1 `: Q# d6 N9、在钻出的“NC Dr ill Setup "钻钻中～根据自己的需要钻钻～一般是默钻的可框即;10、点钻“OK”～- }! ?* D; X( D* k# m }0 [11、在钻出的“Import Drill Data”钻钻直接点钻“框OK”～下一钻钻～也是只要点钻“个OK”～便可～ t, t% x# y0 f, B, _12、钻件同钻钻出一后钻钻“会个.Cam”的文件～此钻钻钻“File”菜钻下的“export"～再钻“Gerber”～此钻钻出“Export Gerber(s)”钻钻～钻里可以根据自己的要求钻～也可以不用钻～直框接点钻“OK”即可～1 y& x* z3 z6 {4 p13、在“Write Gerber(s)”钻钻里的下面钻钻好钻出的路～点钻“框径OK”～14、到钻里就把整个PCB的Gerber文件完整的钻出了～打包钻PCB厂商做就可以了。
Altium Designer导出Gerber文档通用说明
Altium Designer导出Gerber文件教程概述导出的Gerber不是一个文件，而是一个文件集合，通常需要打包发给厂家。
要生成可以用于生产的Gerber文件一共要进行三次输出，前两次使用Gerber Setup（光绘文件设置）对话框，第三次使用NC Drill Files（NC钻孔文件）对话框，具体步骤见下文。
前期准备输出的文件在当前PRJNAME.PrjPCB项目文件所处目录下的Project Outputs for PRJNAME子目录里（PRJNAME 代表具体的项目名称）。
这个目录一开始不存在，在第一次需要导出文件时，Altium会自动创建此目录。
有时候这个子目录下还有其它类型的输出文件，如DRC检测报告等。
如果不希望这些文件混杂在Gerber文件集合中，可以在开始导出Gerber文件之前先清空这个子目录，删除这个目录中的文件对项目不会造成任何破坏。
第一次输出1. 打开要导出的PCB，在Altium Designer的菜单中选择File（文件）→Fabrication Outputs（输出制造文件）→GerberFiles。
2. 这时会看到Gerber Setup（光绘文件设置）对话框。
里面有5个选项卡，首先设置General（常规）选项卡：Units（单位）选择Inches（英寸）；Format（格式）选择2:5。
这个尺寸精度精度较高，本人用这个设置在多个厂家投板都没出过任何问题。
3. 然后在Layers（层）选项卡中选择要绘制的层。
点击Plot Layers（绘制层），在下拉菜单中点击（选择使用过的）。
还要勾选上Include unconnected mid-layer pads（包含未连接中间层焊盘）。
通常只要在层设置中开启的层都会被选中。
如果有不希望导出的层，则可以手动取消钩选。
在范例截图中，我使用Mechanical 4层做尺寸辅助线，不希望这些线条引起厂家误解，因此关闭Mechanical 4层。
Altium Designer软件输出PCB Gerber文件方法及流程
Altium Designer软件输出PCB Gerber文件方法及流程PCB绘制完毕后，在PCB编辑环境下操作：第一步：选择Fil e→Fabrication Outputs→Gerber Files，出现以下Gerber Setup界面，在General菜单栏中，左边选项为输出默认单位，一般不做特别选择；右边为输出精度，一般选择2:3即可。
然后点击Layers菜单栏，如不清楚该栏里的具体内容，可点击左下角的Plot Layers→All on，全选菜单中的选项；否则手动选择。
注意，此时右侧的选项栏不做选择！最后再点击Drill Drawing菜单栏，此时该栏中的选项均不做选择，之所以进入该菜单，是防止非首次导出时，菜单里有遗留设置。
后面两项一般不用设置，除非PCB尺寸超过20000*16000mil。
点击OK，输出即可。
第二步：选择Fil e→Fabrication Outputs→Gerber Files，在出现的Gerber Setup视窗中，选择Layers 菜单栏，勾选PCB外形设计所用的层（本例中为Keep-Out Layer），如在机构层中有尺寸标注，也可一并选上。
再进入Drill Drawing菜单栏，勾选Drill Drawing Plots和Drill Guide Plots两栏选项，右侧一般选择Characters项，方便读图，或者不选。
点击OK，输出即可。
第三步：选择Fil e→Fabrication Outputs→NC Drill Files，出现以下界面，上端与Gerber Setup的General菜单栏一样，选择相同的单位和精度。
下面的Leading/Trailing Zeroes栏，一般选择Suppress leading zeroes，设置基准点。
点击OK，输出即可。
如点击OK后，出现Import Drill Data界面，直接点击OK即可。
第四步：选择Fil e→Assembly Outputs→Generates pick and place files，出现以下界面，直接点击OK，输出即可。
DXP Gerber文件输出教程
DXP Gerber文件输出DXP Gerber文件输出步骤：1、打开相关PCB文件，最好通过PCB项目文件打开PCB，当然也单独打开PCB，通过PCB项目文件打开PCB，输出的Gerber文件会统一自动放在output 文件夹里；或者就是在该PCB文件所在文件夹里。
如图1图12、File（文件）----> Fabrication Outputs(制造输出) ---->Gerber Files，如图2，接着弹出菜单如图3图23、在弹出菜单Gerber Setup中，选项General中设置如图3，该选项要与钻孔文件的设置一致图34、在弹出菜单Gerber Setup中，选项Layers中一般的设置如图4。
根据实际PCB Layout 层数设置，注意：PCB边框、挖槽使用Keep-out Layer还是Mechanical 1(机械层)，并对应打钩。
图45、一般Drill Drawing 和Apertures选项默认就好，无需设置。
在弹出菜单Gerber Setup中，选项Advanced中设置如图5。
注意：其中Leading/Trailing Zeroes 选项选择Keep leading and trailing zeroes,此选项与钻孔文件设置对应。
其他选项默认。
然后点击OK，生成Gerber文件，通过PCB项目文件打开PCB，输出的Gerber文件会统一自动放在output 文件夹里；或者就是在该PCB文件所在文件夹里。
最后还需要生成钻孔文件。
图5DXP 钻孔文件输出步骤：1、File → Fabrication Outputs→ NC Drill Files如图6,接着弹出菜单如图7。
图62、在NC Drill Setup 菜单中，设置要跟前面Gerber 文件设置一致，如图7。
然后点击OK，弹出窗口如图8图73、在图8 中的窗口点击OK,生成初始钻孔文件，如图9。
图8图94初始钻孔文件还需进一步生成有用的钻孔文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Altium Designer 09 输出Gerber文件说明
以Altium Designer 09为例:
完整的Gerber文件输出需要分三次输出：
第一次输出：
画好PCB后，在PCB 的文件环境中，左键点击File－Fabrication Outputs-Gerber Files,进入Gerber setup 界面.
1）、“Units”选择“inches”，2）、”Format”选择2:5 ，
1）、选中“in clude unconnected mid-layer pads”。
2）、在“Plot Layers” 的下拉菜单里面选择“Used on” 要检查一下，不要丢掉层。
3）、在“Mirror Layers” 的下拉菜单里面选择“All off”。
4）、右边的机械层都不选 (由第二次输出完成)
3、”Drill Drawing”选项卡
1）、都不选(剔除所有的勾)，由第二次输出完成
选中“Embedded apertures[RS274X] ”(在其后面的方格里打勾)
1）、在”Film size”设置胶片的大小
(如果此处设置不当会在生成时会出现弹出”The film is too small for this pcb !”对话框而生成失败，拼版或有部分元件跑出板外时最容易出现此问题)
2）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)
3）、“Position on Film”选Reference to relative origin
4）、其余保持默认即可
左键点击“OK”按键，进行第一次输出。
（生成的*.cam可不用保存）
第二次输出：
在PCB 的文件环境中，再次进入Gerber setup 界面，
在第一次设置的基础上做一下修改：
1、“Layers”选项卡：
1）、取消“include unconnected mid-layer pads”选项。
2）、在“Plot Layers” 的下拉菜单里面选择“All off” 要检查一下，不要丢掉层。
3）、在“Mirror Layers” 的下拉菜单里面选择“All off”。
4）、选中有关板子外框的机械层
2、”Drill Drawing”选项卡
1）、选择你要导出的层对。
一般选择“Plot all used layers pairs” ，“Mirror plots” 不选。
（钻孔统计图钻孔向导图两个区里面设置要一致）
左键点击“OK”按键，进行第二次输出。
(生成的*.cam可不用保存）
第三次输出：
1、在PCB 的文件环境中，左键点击文件-输出制造文件-NC Drill Files,进入NC Drill Setup 界面，
2、“Options”选项
1）、“Units”选择“inches”，
2）、”Format”选择2:5 ，
3）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)。
[这个选项可以和加工厂商量的, 设置和Gerber Setup 的“高级”选项卡要保持一致]
4）、“Position on Film”选Reference to relative origin(和Gerber Setup 的“高级”选项卡要保持一致)
5）、其他默认选项不变。
3、左键点击”OK”按键，弹出来的“输入钻孔数据” 界面
4、左键点击“OK”按键，进行第三次输出。
----以上三次输入的文件都保存在当前工程目录下的”Project Outputs for XX “文件夹中，我们只要把该目录下”Project Outputs for XX “文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工就可以了。
[问题]
1、生成Gerber文件时出现The film is too small for this pcb ! 错误提示。
原因：
1）、有可能是在绘制pcb中把某个器件或元器件的标识跑出框外，造成pcb的实际尺寸过大，这种情况最好是通过调整器件或器件标识使其在框内解决，实在不行则通过加大gerber setup中的advanced选项下的film size参数解决，不要随便删除器件或器件标识。
2）、在gerber setup中的advanced选项下的film size设置不当，此种情况可以通过加大gerber setup中的advanced选项下的film size参数解决。
