中央空调系统及常用术语
中央空调系统名词解释

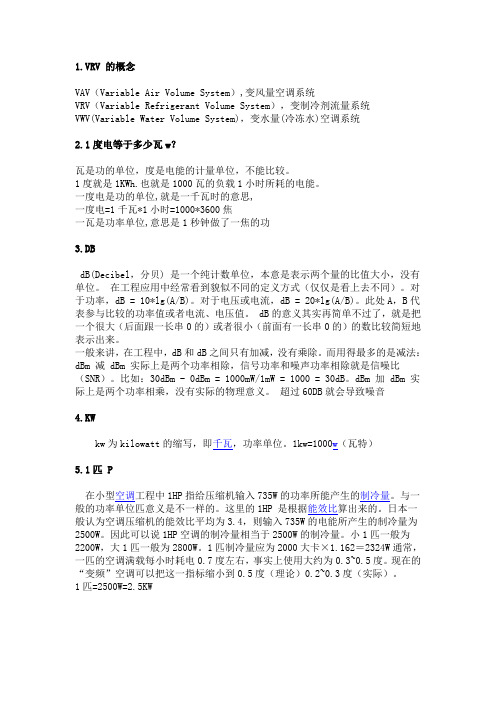

1.VRV 的概念VAV（Variable Air Volume System）,变风量空调系统VRV（Variable Refrigerant Volume System），变制冷剂流量系统VWV(Variable Water Volume System)，变水量(冷冻水)空调系统2.1度电等于多少瓦w？瓦是功的单位，度是电能的计量单位，不能比较。
1度就是1KWh.也就是1000瓦的负载1小时所耗的电能。
一度电是功的单位,就是一千瓦时的意思,一度电=1千瓦*1小时=1000*3600焦一瓦是功率单位,意思是1秒钟做了一焦的功3.DBdB(Decibel，分贝) 是一个纯计数单位，本意是表示两个量的比值大小，没有单位。
在工程应用中经常看到貌似不同的定义方式（仅仅是看上去不同）。
对于功率，dB = 10*lg(A/B)。
对于电压或电流，dB = 20*lg(A/B)。
此处A，B代表参与比较的功率值或者电流、电压值。
dB的意义其实再简单不过了，就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。
一般来讲，在工程中，dB和dB之间只有加减，没有乘除。
而用得最多的是减法：dBm 减 dBm 实际上是两个功率相除，信号功率和噪声功率相除就是信噪比（SNR）。
比如：30dBm - 0dBm = 1000mW/1mW = 1000 = 30dB。
dBm 加 dBm 实际上是两个功率相乘，没有实际的物理意义。
超过60DB就会导致噪音4.KWkw为kilowatt的缩写，即千瓦，功率单位。
1kw=1000w（瓦特）5.1匹 P在小型空调工程中1HP指给压缩机输入735W的功率所能产生的制冷量。
与一般的功率单位匹意义是不一样的。
这里的1HP 是根据能效比算出来的。
日本一般认为空调压缩机的能效比平均为3.4，则输入735W的电能所产生的制冷量为2500W。
因此可以说1HP空调的制冷量相当于2500W的制冷量。
中央空调常用的一些专业术语介绍
1、舒适性空调: 使空调房间餍足人们生活的要求,以人体的安宁要求来控制房间的空气参数2、工艺性空调; 又称恒温恒湿空调,使室内空气温度、湿度、气流速率、清洁度等参数控制在肯定范围内,以餍足生产工艺的要求.3、制冷量: 空调器进行制冷运转时,单位时间内,低压侧制冷剂在蒸发器中吸收的热量.常用单位为W或KW。
4、热泵制热量；空调器进行热泵制热运转时（热泵帮助电加热器应同时运转）单位时间内送入密闭空间、房间或地区内的热量。
5、功能系数: 制冷(热)循环中产生的制冷(热)量与制冷(热)所耗电功率之比为功能系数.制冷时称为能效比,用EER表现:制热时称为功能系数,用COP表现.6、制冷剂: 制冷剂即制冷工质,是制冷系统中完成制冷循环的事情介质.制冷剂在蒸发器内汲取被冷却的工具的热量而蒸发,在冷凝器内将热量传递给四周空气或水而被冷凝成液休体.制冷机借助于制冷剂的形态变革,到达制冷的目标.7、载冷剂: 载冷剂是指在直接制冷系统中用以传送冷量的中心介质.载冷剂在蒸发器中被制冷剂冷却后,送到冷却设置装备摆设冷却,吸收被冷却物体或情况的热量,再前往蒸发器被制冷剂重新冷却,云云不停循环,以到达一连制冷的目标.8、风机盘管: 集中间空调系统中常用的换热设置装备摆设,由肋片管和风机等组成,载冷剂流经风机盘管(管内)时与管处空气换热,使空气降温.风机盘管属于空气冷却设置装备摆设.9、水冷冷水机组: 水冷冷水机组属于中间空调系统中的制冷机组部分,其载冷剂为水,称为冷水机组,而冷凝器的冷却为利用常温水的换热降温来完成,故称为水冷机组.与水冷机相对的称为风冷机组,风冷机组的冷凝器由与室处空气的强制通风换热到达冷却目标.10、冷却塔; 借助空气使水失掉冷却的专用设置装备摆设,一般安装在楼房的顶部.在制冷、电力、化工等许多行业中,.从冷凝器等设置装备摆设中排出的热的冷却水,都是经过冷却塔冷却后循环使用的.11、VRV系统: 是V ariable Refrigerant V olume系统的简称，即制冷剂流量可变式系统。
中央空调系统知识讲义
度，所需要的热量。水的热量为4.19kJ/ l kg . ℃ ，空气比热0.24kcal/ l kg . ℃。
▪ 性能系数：制冷（热）循环中产生的制冷（热）量与制冷（热）所耗功率之比为性能
系数，制冷时称为能效比，用EER表示；制热时称为性能系数，用COP表示；
15
内容
中央空调系统概述 末端设备介绍及其控制 空调风系统 空调水系统 冷热源 常用术语、计算公式及单位换算
2024/2/5
16
中央空调制冷机组 （冷源）
中央空调制冷机组
蒸气压缩机制冷机组
溴化锂吸收式制冷机组
活塞式冷水机组
离心式冷水机组
螺杆式冷水机组
高层建筑，冷冻机房宜设置在地下室； 包括冷（热）水机组、冷冻水泵、冷却水泵、分集水器等
2024/2/5
23
冷却和加热，该设备分散安装在每一个需要空调的房间。为了美观，风机盘管一般暗装， 有时也明装。
▪ 制冷量是风机盘管最重要的技术参数，水流量及水阻力也很重要。 ▪ 风机盘管系统仍需要配备新风系统。
卧式暗装
卧式明装
2024/2/5
卧式暗装超薄型
立式明装
5
风机盘管的控制
风机盘管一般采用独立控制，不与楼宇自控系统相连。一般风机盘管个数与房间温控器个 数一一对应，有时也会有一个房间温控器控制多个风机盘管的情况。
作新风机房，有时也与组合式空调机组一起置于空调机房内。
▪ 新风机组主要是向室内提供室外的新鲜空气，是中央空调必备设备。 ▪ 新风机组的制冷量是在新风工况下的测定值，新风量成为重要指标。
2024/2/5
9
新风机组的控制
空调系统常用基础术语
空调系统常用基础术语1. 动压、静压(机外余压)、全压：【单位：Pa（帕）】正确诠释：动压(Pb)：指空气流动时产生的压力，只要风管内空气流动就具有一定的动压，其值永远是正的。
静压(Pi) ：由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时，以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压高于大气压时为正值，低于大气压时为负值。
全压(Pq) ：全压是静压和动压的代数和：Pq＝Pi十Pb 全压代表l m3气体所具有的总能量。
若以大气压为计算的起点，它可以是正值，亦可以是负值转化理解：动压：是设备直接产生的主动压力；静压：通过动压转换后的被动压力；全压：动压与静压之和，同时加上低于大气压的负值（即：常见的进风压力）。
2. 热值单位：冷吨（USRT）【最大单位】：1USRT=3.512KW（常按3.5计算）=3024 Kcal（常按3000计算）瓦（W）或千瓦（KW）【国际单位】：1KW=856Kcal（常按860计算）；大卡（Kcal）【最小单位】。
3. 常用量化单位：长度：mm（毫米）、m（米）；压力：Pa（帕）、KPa（千帕）、MPa（兆帕）、kg/㎡(公斤/平方厘米)；1MPa=10.197 kg/㎡=1000KPa流量、流量单位：m/s（米/秒）、㎡/h（立方/小时）；功率单位：W（瓦）或KW/h（千瓦/小时）、HP（马力）=745W（输入功率）；其它：电流—A（安或安培）、噪声—db(A)分贝。
4. 体现空调效率的术语：能效比（EER）：是在额定工况下，空调进行制冷运行时实际制冷量与实际输入功率之比值，制冷量÷输入功率=能效比；性能比（COP）：是在额定工况下，空调进行制热运行时实际制热量与实际输入功率之比值，制热量÷输入功率=性能比；综合性能系数（IPLV值）：综合部分负荷性能系数，通常指空调的综合性能比。
中央空调常用名词
第一节常用空调概念、术语和单位换算一.概念、术语1.制冷在某一特定环境内制造出比周围环境温度低的“冷”环境。
所谓“冷环境”，是要求“特定环境”中空气的温度低于“周围环境”的温度，比如要求室内温度（25℃）低于室外温度（38℃）、冰箱内温度（50℃）低于房间温度（25℃）等。
2.人工制冷也叫机械制冷，是借助于一种专门的技术装置，通常是由压缩机、热交换设备和节流机构等组成，消耗一定的外界能量，迫使热量从温度较低的被冷却物体，传递给温度较高的环境介质，得到人们所需要的各种低温。
这种技术装置称为制冷装置。
3.空调空气调节简称空调，它是通过对空气的处理使某区域范围内空气的温度、相对湿度、气流速度和洁净度达到一定要求的工程技术。
（空调五个“度”，还有噪声度）4.冷负荷为了保持房间一定的温度，需要向房间供应的冷量。
5.热负荷为了补偿房间失去的热量而需向房间供应的热量。
6.湿负荷为了维持室内相对湿度所需由房间除去或增加的湿量。
7.制冷量空调器进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，单位：W。
8.制热量空调器进行制热运行时，单位时间内送入密闭空间、房间或区域内的热量总和，单位：W。
9.制冷消耗功率空调器进行制冷运行时，所消耗的总功率，单位：W。
10.制热消耗功率空调器进行制热运行时，所消耗的总功率，单位：W。
11.单冷机组在空调设备中，只能制冷的机组称为单冷机组。
12.热泵及热泵机组通过转换制冷系统制冷剂的流向，从室外环境介质吸热并向室内放热，使室内空气升温的制冷系统，即能制冷又能制热的机组称为热泵机组。
13.循环风量（房间送风量）空调器在通风门和排风门完全关闭、并在额定制冷运行条件下,单位时间内向密闭空间、房间或区域送入的风量，单位：m3/s(m3/h)。
14.新风向空调房间提供的室外新鲜空气。
它的作用是一方面将室内的污浊空气以及有害气体CO2、甲醛等稀释，另一方面补充局部排风。
15.制冷剂即制冷工质，是制冷系统中完成制冷循环的工质。
空调常用专业术语
空调常用专业术语今天，我给大家说一下选购空调时常遇到的几个常用术语:(1)匹(P)的含义：“P”是功率的简称，国际用“瓦”是指制冷量1P约为2500W。
如：1P是指制冷量为1*2500W=2500W；2P是指制冷量为2*2500W=5000W(2)能效比：(EER)在额定工作的条件下，空调器进行制冷运行时，制冷量与有效输入功率之比。
EER=制冷量/输入功率，此值能检验空调的性能，值越大，系统匹配越好，空调性能也就越好，制冷、制热效果越出色，耗电量就会越小。
(3)除湿量：指单位时间内从密闭空间、房间或区域的空气中除去的水分，叫除湿量。
单位是升/小时(L/H)(4)额定电压：指空调器制造厂在空调器产品出厂时，对该产品允许的电源电压值，或电源电压允许变动范围所作出规定。
(5)嗓声类型：空气动力噪声，机械振动噪声，电磁性噪声来源：风机和压缩机，噪声范围：室内在50分贝左右，室外在60分贝左右。
现在卖场上推出不少超静音空调，有的指数都在22分贝一下，选购的时候可以多加注意。
(6)额定功率：正常工作状况工作时，所消耗的电功率是空调器的允许总功率。
户式中央空调所谓户式中央空调，海尔集团空调事业本部市场部部长冯介晨所下的定义是：“只要是由一台主机拖动几个末端的空调机组，无论末端是以嵌入、吊顶还是壁挂的形式出现，都可称为户式中央空调。
”按照这种定义，我们常见的一拖二、一拖三空调也被划入了户式中央空调之列。
在国际上，家用中央空调主要被划分为两个流派：以美国为代表的水冷流派，如开力、约克、特灵、麦克维尔等；以日本为代表的氟里昂或溴化锂流派，如日立、大金、三洋等。
在我国，这两个流派的产品代表则分别是清华同方的小型中央空调和青岛海尔的一拖多空调。
热泵式空调器空调器的冷媒管路中加装一个四通电磁阀，当温度下降到一定温度时，温度控制系统发出指令使该电磁阀动作而改变冷媒的流向，使原蒸发器改变成冷凝器由原来吸热变成放热，原来的冷凝器则变成蒸发器从室外吸热。
中央空调相关知识点
中央空调相关知识点中央空调是现代建筑中常见的一种空调系统，它能够为整个建筑提供舒适的温度和空气质量。
在这篇文章中，我们将逐步了解中央空调的相关知识点。
1.什么是中央空调？中央空调是一种通过集中供冷和供暖的方式来调节室内温度的系统。
中央空调系统由一个或多个室外机组和室内机组组成，通过管道和风管连接，将冷（热）空气传输到各个房间或空间。
2.中央空调的组成部分中央空调系统主要由以下几部分组成：•室外机组：室外机组包括压缩机、冷凝器、排气扇等组件，它们负责制冷或制热并将热量释放到室外。
•室内机组：室内机组包括蒸发器、风扇、过滤器等组件，它们负责将冷（热）空气送入室内并确保空气的质量。
•管道和风管系统：管道和风管系统用于在室内和室外机组之间传输冷（热）空气。
•控制系统：控制系统包括温度控制器、传感器和操作面板等组件，用于监测和调节室内温度。
3.中央空调的工作原理中央空调系统的工作原理可以分为制冷和制热两个过程。
•制冷过程：在制冷过程中，室内机组中的蒸发器通过蒸发制冷剂吸收室内热量，使室内温度下降。
制冷剂在蒸发器中蒸发后，被压缩机吸入，经过冷凝器释放热量，并再次变为液体。
•制热过程：在制热过程中，中央空调系统通过改变制冷剂的流动方向，使室内机组中的蒸发器释放热量，将室内温度升高。
4.中央空调的优势中央空调相比单独使用空调设备有以下优势：•均衡的温度分布：中央空调可以确保整个建筑内的温度分布均匀，避免了部分区域过热或过冷的情况。
•节省空间：中央空调通过集中供冷和供暖，不需要在每个房间都安装空调设备，从而节省了空间。
•方便的控制：中央空调系统通常配备智能控制系统，可以通过调节温度控制器或使用移动设备进行远程控制。
5.中央空调的维护和保养为了确保中央空调系统的正常运行和延长使用寿命，需要进行定期的维护和保养，包括以下几个方面：•清洁过滤器：定期清洁或更换室内机组的过滤器，以保持空气质量和系统效率。
•检查制冷剂：定期检查制冷剂的压力和质量，确保制冷循环正常运行。
中央空调行业常用名词术语解析
制冷是指用机械方法，从一个有限的空间内取出热量，使该处的温度降低到所要求的程度。
这个过程是靠热传递来完成的。
有关制冷的一些常用名词术语简单介绍如下：1.1 温度温度被用来表示物质冷与热的程度，温度的高低的程度可用温度计来度量，如玻璃温度计，管内的液体受热后膨胀，液面升高，冷却收缩后，液面降低，液面的高低表示温度的高低程度。
下面简要介绍表示温度值的几种标准。
a．摄氏温标在标准大气压下，把水的冰点作为0度，沸点作为100度，在0度与100度之间均衡的刻成100格，每格为l度，以符号℃表示。
b．华氏温标在标准大气压下，把水的冰点定为32度，而沸点定为212度、二者之间均衡的刻成180格，每格为l度，以符号oF表示。
c．开氏温标(又称绝对温标) 它以摄氏温标为基础、把水的冰点定为273.16度，水的沸点定为373．16度，理论上把物质中分子全部停止运动之点作为0度，以符号K表示。
1.2热量物体温度的高低表示了物体的物质分子热运动剧烈的程度，温度的高低也表示物体所具有能量的高低，这种能量称为热能。
当温度不同的两个物体相接触时，两者温度逐步趋于一致，发生了热能从温度较高的物体向温度较低的物体转移，此时物体所放出或吸收的能量称为热量。
常用的热量单位有：a. 卡在标准大气压力下，将l克的水加热或冷却，其温度升高或降低l ℃时，所加进或除去的热量称为l卡，以符号cal表示。
因卡的单位太小，工程上往往采用其1000倍的千卡或大卡来表示。
具符号为kcal。
b. 英热单位在标准大气压下，将11b(磅)(11b＝0.454kg)水加热或冷却，其温度升高或降低华氏温度l oF，所加进或除去的热量称为一个英热单位，其符号为Btu。
c. 焦耳在国际单位制中，取热量单位与功的单位一致，以焦耳表示。
焦耳相当于用1N(牛顿)的力，共作用点在力的方向上移动l m(米)所做的功。
因此，在国际单位制中，焦耳是功和能的单位，采用这种单位使计算简化，焦耳的符号为J。
中央空调基础的知识点整理.doc
目录第一部分中央空调基础知识一、有关空调的基础知识1、空调的基本概念2、空调的分类3、有关空调的常用术语4、常用空调计量单位及换算5、几种常见空调主机形式6、中央空调机组分类二、中央空调工作原理1、空调的制冷工作原理2、空调的制热工作原理3、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1、空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
中央空调系统基础知识讲解
中央空调系统基础知识讲解中央空调系统是一种集中供冷、供热、通风等功能于一体的大型空调系统。
在商业建筑，医院、酒店、办公楼等大型建筑中，中央空调系统是必不可少的，它能够为建筑内提供舒适的温度和空气质量。
在这篇文章中，我们将为您介绍中央空调系统的基础知识，包括主要构成、工作原理、分类、维护保养等内容，帮助读者更好地理解中央空调系统的运行机制和维护管理。
一、中央空调系统的构成中央空调系统主要由风冷机组、冷却水系统、空气处理系统、空气管道系统、控制系统等多个部分组成。
下面我们将详细介绍每个部分的功能。
1. 风冷机组：风冷机组是中央空调系统的核心部分，主要负责制冷和制热。
它由压缩机、冷凝器、蒸发器、膨胀阀、冷媒、电气控制部分等组成。
在冷却过程中，风冷机组通过压缩和冷却冷媒来吸收建筑内的热量，然后通过冷水循环来将热量排出建筑外部。
2. 冷却水系统：冷却水系统主要由水泵、冷却塔、冷却水管道等组成，它是将冷却水通过循环输送到风冷机组的系统。
冷却水负责吸收风冷机组制冷过程中产生的热量，并将热量转移至冷却塔中散热，然后循环输送回风冷机组。
3. 空气处理系统：空气处理系统是将室外空气通过过滤、除湿、加湿、加热、制冷等处理后送入建筑内部的系统。
该系统由新风机、回风机、空气处理箱、过滤器、制冷加热设备等部分组成，在对空气进行处理的同时，还可以调节建筑内部温度、湿度和空气质量。
4. 空气管道系统：空气管道系统负责将处理后的空气输送到各个房间内。
它主要由送风管道、回风管道、分支管道、风口、滑阀和阀门等部分组成，这些部件的形状和尺寸的设计决定了系统的输送效率和空气调节能力。
5. 控制系统：控制系统是中央空调系统的智能核心，它由计算机控制器和传感器组成。
该系统负责监测和控制中央空调系统的运行状态，根据室内温度、湿度和空气质量等因素自动调整风冷机组和空气处理系统的运行参数，以达到舒适且节能的效果。
二、中央空调系统的工作原理中央空调系统的工作原理可以分为三个环节：制冷循环、空气处理和输配风系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• •
Copyrights ©2007 AUX Group
Copyrights ©2007 AUX Group
中央空调常用术语
• 1、舒适性空调: 使空调房间满足人们生活的要求,以人体的舒适要求来控制房 间的空气参数. • 2、工艺性空调; 又称恒温恒湿空调,使室内空气温度、湿度、气流速度、洁净 度等参数控制在一定范围内,以满足生产工艺的要求. • 3、制冷量: 空调器进行制冷运行时,单位时间内,低压侧制冷剂在蒸发器中吸收 的热量.常用单位为W或KW。
Copyrights ©2007 AUX Group
中央空调常用术语
• 13．活塞式冷水机组； 活塞式冷水机组就是把实现制冷循环所需的活塞式制 冷压缩机、辅助设备及附件紧凑地组装在一起的专供空调用冷目的使用的整 体式制冷装置。活塞式冷水机组单机制冷从60到900KW，适用于中，小工程。 • 14．螺杆式冷水机组； 螺杆式冷水机组是提供冷冻水的大中型制冷设备。常 用于国防科研、能源开发、交通运输、宾馆、饭店、轻工、纺织等部门的空 气调节，以及水利电力工程用的冷冻水。螺杆式冷水机组是由螺杆制冷压缩 机组、冷凝器、蒸发器以及自控无件和仪表等组成的一个完整制冷系统。它 具有结构紧凑、体积小、重量轻、占地面积小、操作维护方便、运转平稳待 优点，因而获得了广泛的应用。其单机制冷量从150到2200KW，适用于中、 大型工程。 • 15．离心式冷水机组； 是由离心式制冷压缩机和配套的蒸发器、冷凝器和节 流控制装置以及电气表组成整台的冷水机组。单机制冷量从700至4200KW。 其适用于大、特大型工程。 • 16．溴化锂吸收式冷水机组： 以热能为动力，以水为制冷剂，以溴化锂溶液 为吸收剂，制取0℃以上的冷媒水，可用作空调或生产工艺过程式的冷源。溴 化锂吸收式以热能为动力，常见的有直燃型、蒸汽型、热水型三类，其冷量 范围为230到5800KW，适用于中型、大型、特大工程。
Copyrights ©2007 AUX Group
家用中央空调
• 家用中央空调（或称户式中央空调、单元式可调中央空调）是指由一个室外 机产生冷（热）源进而向各个房间供冷（热）的空调，它是属于（小型）商 用空调的一种。家用中央空调分为风系统和水系统两种。风系统由室外机、 室内主机、送风管道以及各个房间的风口和调节阀等组成；水系统由室外机、 水管道、循环水泵及各个室内的末端（风 机盘管、明装等）组成。 • 家用中央空调的特点是： 1 整个家庭都处于舒适性条件下，避免其它分体机 造成的直吹过冷和房内冷热不匀的人体不适现象； 2 装饰性好，配合装修无 任何外露管线； 3 操作简单，自动运行，无需维护； 4 可根据各个房间的朝 向、功能等增加或减少送风（热）量； 5 可加新风和加湿，使室内空气保持 新鲜和卫生。 • 家用中央空调的局限性是： 布置上：设计和安装要与装修结合才能达到良好 的舒适性和装饰效果
Copyrights ©2007 AUX Group
中央空调基本原理
• 中央空调制冷基本原理
Copyrights ©2007 AUX Group
中央空调基本原理
Copyrights ©2007 AUX Group
中央空调基本原理 • 中央空调系统原理：及冷媒（制冷 剂）等组成，其工作循环过程如下：
•
Copyrights ©2007 AUX Group
中央空调常用术语
• 11、VRV系统: 是Variable Refrigerant Volume系统的简称，即制冷剂流量可 变式系统。其形式为一组室外机，由功能机和恒速机，变频机组成。通过并 联室外机系统，将制冷管通集中进入一个管道系统，可以方便地根据室内机 的容量的匹配，对室内机的合适的容量从122.5以1.5KW的级差进行选择，即 最多一组室外机可连接30台室内机。室内机有天花板嵌入式、挂壁式、落地 式等。型式不同的室内单机可连接到一个制冷回路上，并可进行单独控制。 室内单机最小容量为0.6KW，最大为3.75KW，室内机的容量可在室外机容量 的50%到130%内调节。 • • 12．模块机： 在VRV系统的基础上发展而来，在1985年，由澳大利亚捷丰集 团发明并申请专。它将传统的氟利昂管路改变为水路系统，将室内外机合并 为制冷机组，室内机改为风机盘管。利用载冷剂水的换热来实现制冷过程， 模块机由于能够根据冷负荷要求自动调节启动机组数量，实现灵活组合而得 名。
Copyrights ©2007 AUX Group
家用中央空调
• 中央空调是由一台主机通过风道过风或冷热水管接多个末端的方 式来控制不同的 房间以达到室内空气调节目的的空调。采用风 管送风方式，用一台主机即可控制多个不同房间并且可引入新风， 有效改善室内 空气的质量，预防空调病的发生。
• 家用中央空调的最突出特点是产生舒适的居住环境，其次从审美 观点和最佳空间利用上 考虑，使用家用中央空调使室内装饰更 灵活，更容易实现各种装饰效果，即使您不喜欢原来 的装饰， 重新装修，原来的中央空调系统稍微改变即可与新的装修和谐一 致。因此称家用中央空调为一步到位、永不落后的选择。
Copyrights ©2007 AUX Group
中央空调的优势
• • 美观典雅 家用中央空调可以通过巧妙的设计和安装，实现与整体装修一致的和谐 统一。其主机安置于阳台的隐蔽处，室内机的安装有多种选择方式，可根据 户型装修的喜好，选择单面出风或是四面出风的方式，利用吊顶将室内机安 置于天花板内，相比分体式壁挂空调的冷媒连接管暴露于室内，家用中央空 调不会影响居室内的装潢风格。当您享受空调为您带来的徐徐清风时，看不 到杂乱无章的室内连接管。也没有影响建筑物外观的多台室外机。 潮流趋势 家用中央空调目前已经在欧美、新加坡、日本、中国香港、中国台湾等 国家和地区的公寓、家庭住宅、别墅等建筑里普遍使用。据统计，美国拥有 空调的家庭为72％，其中小型中央空调为48％，窗机、分体机为24％。而在 我国家庭空调中，90％为普通家用空调，随着我们生活水平的不断提高，对 生活品质的不懈追求，家用中央空调在中国市场上成为主流将是一种趋势。
首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高 压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷 凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中 去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装 置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷 媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较 低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新 进入了压缩机，如此循环往复。
Copyrights ©2007 AUX Group
中央空调基本原理
• 中央空调系统原理：冷冻水循环系统 • 该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器 流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内 进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室 内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。 中央空调系统原理：冷却水循环部分 该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻 水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热 能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升 温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低 温度后再送回主机冷凝器（回水）。
Copyrights ©2007 AUX Group
四季运行 夏季,制冷机组运行，实现冷调节；冬季,冷机配合热源共同使用，可以实现冬季采暖。 在春秋两季可以用新风直接送风，达到节能，舒适的效果。
耐用 运行可靠，故障率极低，维护量极小，使用寿命比家用空调长一倍，达15年-20年。
Copyrights ©2007 AUX Group
中央空调常用术语
• • • • 6、制冷剂: 制冷剂即制冷工质,是制冷系统中完成制冷循环的工作介质.制冷剂在蒸发器 内吸取被冷却的对象的热量而蒸发,在冷凝器内将热量传递给周围空气或水而被冷凝成 液休体.制冷机借助于制冷剂的状态变化,达到制冷的目的. 7、载冷剂: 载冷剂是指在间接制冷系统中用以传送冷量的中间介质.载冷剂在蒸发 器中被制冷剂冷却后,送到冷却设备冷却,吸收被冷却物体或环境的热量,再返回蒸发器 被制冷剂重新冷却,如此不断循环,以达到连续制冷的目的. 8、风机盘管: 集中央空调系统中常用的换热设备,由肋片管和风机等组成,载冷剂流 经风机盘管(管内)时与管处空气换热,使空气降温.风机盘管属于空气冷却设备. 9、水冷冷水机组: 水冷冷水机组属于中央空调系统中的制冷机组部分,其载冷剂为 水,称为冷水机组,而冷凝器的冷却为利用常温水的换热降温来实现,故称为水冷机组.与 水冷机相对的称为风冷机组,风冷机组的冷凝器由与室处空气的强制通风换热达到冷却 目的. 10、冷却塔; 借助空气使水得到冷却的专用设备,一般安装在楼房的顶部.在制冷、 电力、化工等许多行业中,.从冷凝器等设备中排出的热的冷却水,都是经过冷却塔冷却 后循环使用的.
中央空调
•
•
空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的温度、 湿度、清 洁度及气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工 艺要求。 中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的 房间 以达到室内空气调节目的的空调。采用风管送风方式，用一台主机即可控制多个不同 房间并且可引入新风，有效改善室内 空气的质量，预防空调病的发生。 中央空调系统由冷热源系统和空气调节系统组成。制冷系统为空气调节系统提供所需冷 量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热 负荷的热量
• •
Copyrights ©2007 AUX Group
高效节能
采用模块化主机，根据设置自动调节制冷量。合理的将白天生活和晚上生活区域 分别安装空调，室内及分区控制，各个室内及独立运行，分别调节各个区域内的空气。 根据实际负荷做自动化运行，冷暖费用直接转化为电费，开机计费，节约能源和运行 费用，比家用空调省电30％。 运行宁静
