螺母螺纹牙的强度计算
螺母螺纹牙的强度计算
螺母螺纹牙的强度计算螺纹牙多发生剪切和挤压破坏，一般螺母的材料强度低于螺杆，故只需校核螺母螺纹牙的强度。
如图5－47所示，如果将一圈螺纹沿螺母的螺纹大径D处展开，则可看作宽度为πD的悬臂梁。
假设螺母每圈螺纹所承受的平均压力为Q/u，并作用在以螺纹中径D为直径的圆周上，则螺纹牙危险截面a－a的剪切强度条件为2【5－50】螺纹牙危险截面a－a的弯曲强度条件为【5－51】式中：b——螺纹牙根部的厚度， mm，对于矩形螺纹，b＝0.5P对于梯形螺纹，b一0.65P,对于30o锯齿形螺纹，b=0.75P，P为螺纹螺距；l——弯曲力臂；mm参看图 , l=(D-D)/2；2[τ]——螺母材料的许用切应力，MPa，见表；[σ]b——螺母材料的许用弯曲应力，MPa，见表。
当螺杆和螺母的材料相同时，由于螺杆的小径dl小于螺母螺纹的大径D，故应校核杆螺纹牙的强度。
此时，上式中的D应改为d1。
螺母外径与凸缘的强度计算。
在螺旋起重器螺母的设计计算中，除了进行耐磨性计算与螺纹牙的强度计算外，还要进行螺母下段与螺母凸缘的强度计算。
如下图所示的螺母结构形式，工作时，在螺母凸缘与底座的接触面上产生挤压应力，凸缘根部受到弯曲及剪切作用。
螺母下段悬置，承受拉力和螺纹牙上的摩擦力矩作用。
设悬置部分承受全部外载荷Q，并将Q增加20～30％来代替螺纹牙上摩擦力矩的作用。
则螺母悬置部分危险截面b－b内的最大拉伸应力为式中[σ]为螺母材料的许用拉伸应力，[σ]=0.83[σ]b ，[σ]b为螺母材料的许用弯曲应力，见表5－15。
螺母凸缘的强度计算包括：凸缘与底座接触表面的挤压强度计算式中[σ]p 为螺母材料的许用挤压应力，可取[σ]p=（1.5 1.7）[σ]b凸缘根部的弯曲强度计算式中各尺寸符号的意义见下图。
凸缘根部被剪断的情况极少发生，故强度计算从略。
螺杆的稳定性计算：对于长径比大的受压螺杆，当轴向压力Q大于某一临界值时，螺杆就会突然发生侧向弯曲而丧失其稳定性。
(完整版)机械设计中丝杠螺母副计算校核
1、螺纹副耐磨性计算《机械设计（第四版）》公式（6.20），螺纹中径计算公式：][2P h Fpd φπ≥式中， N F 轴向力，- 2.1=-φφ整体式螺母取 1.3,81][表许用压强MPa P -6m m 螺距，-p mm p h h 365.05.0=⨯==-螺纹工作高度，螺母为整体式并且磨损后间隙不能调整，2.1,5.22.1=-=φφ取；该螺旋机构为人力驱动，因此][P 提高20%，MPa P 6.212.118][=⨯=。
mm P h FP d 3.296.212.1314.3649153][2=⨯⨯⨯⨯=≥φπ612 612注：当ф＜2.5或人力驱动时，[p]值可提高20％；若为剖分螺母时则[p]值应降低15～20％。
图3.？ 螺旋副受力图牙型角α=30°，螺距P 由螺纹标准选择P=6mm牙顶间隙ac ;25.0,55.1=-=ac p ;5.0,126=-=ac p ;1,4414=-=ac p 外螺纹大径(公称直径)，根据各企业自行制定的行业标准（或自行设计加工)取d=44mm中径mm p d d 415.02=-= 小径mm h d d 37231=-=牙高mm ac p h 5.35.03=+= 内螺纹大径mm ac d D 452=+=中径mm d D 1422== 小径mm p d D 381=-= 牙高mm h H 5.334== 牙顶宽mm p f 196.2366.0==牙槽底宽mm ac p w 9145.10563.366.0=-=螺纹升角4470.0tan 2==d npπψ 因此选用644⨯T 的螺杆，其参数为：表3.2 644⨯T 的螺杆公称直径（mm ） d 螺距（mm ） P中径（mm ） 22D d = 大径（mm ） D 小径（mm ）1d 1D446414537382、螺纹牙强度计算螺纹牙的剪切和弯曲破坏多发生在螺母。
螺纹牙底宽 mm p t 8.36634.0634.01=⨯== 螺母旋合长度94.3143.22'=⨯==d H φ 相旋合螺纹圈数 16694.3≈='=P H z 剪切强度条件MPa z Dt F 4.068.3614514.334912.51=⨯⨯⨯=πMPa 4030][-=≤τ 弯曲强度条件MPa MPa z Dt Fh b 6040][9.62618.34514.3334912.533221-=≤=⨯⨯⨯⨯⨯=σπ表3.3滑动螺旋副材料的许用应力螺旋副材料 许用应力(MPa)[σ] [σ]b[τ] 螺杆 钢 σs /(3~5)螺母青铜 40~60 30~40 铸铁 40~55 40 钢(1.0~1.2) [σ]0..6[σ]螺杆强度计算螺杆受有压力（或拉力）F 和扭矩T ，根据第四强度理论，其强度条件为;Ng d l vg G 6.778.94041.046.078504242=⨯⨯⨯⨯===πρρm291.0250.06.7715.0f N r G T =⨯⨯=⋅⋅=公称][)2.0(3)4(231221σπ≤+d T d F][49.32)370.02.010291.0(3)370.014.310349154()2.0(3)4(23622-6231221σπ≤=⨯⨯+⨯⨯⨯=+-MPa d T d F4、螺纹副自锁条件668.21414.361arctan arctan2=⨯⨯==d nP πψ 梯形螺纹的牙型斜角 15=β，其当量摩擦角3.515cos 09.0arctancos arctan===βμρv 式中,ψ为螺纹升角；μ为螺旋副的当量摩擦系数,见下表3.?。
螺纹传动强度计算

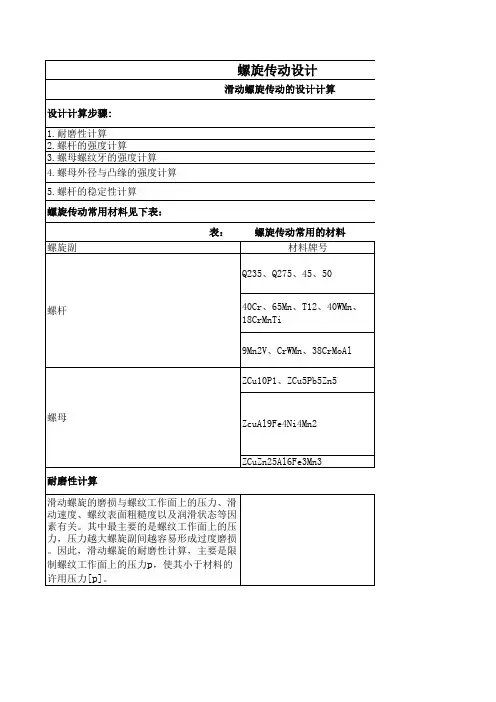

螺旋副材料牌号Q235、Q275、45、5040Cr、65Mn、T12、40WMn、18CrMnTi9Mn2V、CrWMn、38CrMoAl ZCu10P1、ZCu5Pb5Zn5ZcuAl9Fe4Ni4Mn2ZCuZn25Al6Fe3Mn3滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关。
其中最主要的是螺纹工作面上的压力，压力越大螺旋副间越容易形成过度磨损。
因此，滑动螺旋的耐磨性计算，主要是限制螺纹工作面上的压力p ，使其小于材料的许用压力[p ]。
4.螺母外径与凸缘的强度计算5.螺杆的稳定性计算螺旋传动设计滑动螺旋传动的设计计算设计计算步骤:1.耐磨性计算2.螺杆的强度计算3.螺母螺纹牙的强度计算螺旋传动常用材料见下表：表： 螺旋传动常用的材料耐磨性计算螺母螺杆如图5－46所示，假设作用于螺杆的轴向力为Q（N），螺纹的承压面积（指螺纹工作表面投影到垂直于轴向力的平面上的面积）为A（mm 2），螺纹中径为小（mm），螺纹工作高度为H（mm），螺纹螺距为 P（mm），螺母高度为 D（mm），螺纹工件圈数为 u＝H/P 。
则螺纹工作面上的耐磨性条件为上式可作为校核计算用。
为了导出设计计算式，令ф=H/d 2， 则H=фd 2，，代入式（5－43）引整理后可得对于矩形和梯形螺纹，h＝0.5P，则对于30o 锯齿形螺纹。
h＝0.75P，则螺母高度H=фd 2式中：[P]为材料的许用压力，MPa，见表5－13；ф值一般取1.2～3.5。
对于整体螺母，由于磨损后不能凋整间隙，为使受力分布比较均匀，螺纹工作圈数不宜过多，故取ф＝1.2～2.5对于剖分螺母和兼作支承的螺母，可取ф=2.5～3.5只有传动精度较高；载荷较大，要求寿命较长时，才允许取ф=4。
根据公式算得螺纹中径d 2后，应按国家标准选取相应的公称直径d及螺距P。
螺纹工作圈数不宜超过10圈。
螺杆—螺母的材料滑动速度低速≤3.06~12>15淬火钢—青铜6~12<2.46~12表：滑动螺旋副材料的许用压力[ P]钢—青铜钢—铸铁注：表中数值适用于ф=2.5～4的情况。
注塑机设计中常用的计算规范(个人从实践经验总结)
注塑机设计中常用的计算规范一、螺杆塑化能力：G = 0.017682D·h3·n·ρSD/4*L理论注射容积：V=π2S式中：D s——螺杆直径（cm）L——螺杆行程（cm）实际注射量：G1=ρV式中：ρ—熔料的密度（g/cm3），计算时选PS料，ρ= 0.92。
V——理论注射容积（cm3）注1：计算公式来源于经验公式。
二、螺杆的强度根据螺杆最常见的破坏，是在加料段螺槽根径处发生断裂，所以螺杆的强度计算就以此处计算其应力。
σr =224τσ+c≤〔σ〕 式中：压缩应力σc =sF P 0= 210⎪⎪⎭⎫ ⎝⎛d D 0p剪应力 τ=stW M 材料许用应力〔σ〕=ny σ式中三、熔胶筒的壁厚：（按厚壁筒计算中的能量理论，校核其强度或计算壁厚）熔胶筒的总应力σr = P 1322-K K ≤ 〔σ〕熔胶筒壁厚 δ= 2b D (P3-〔σ〕〔σ〕－ 1 ) 式中部分熔胶筒的K 值四、螺杆驱动功率：采用经验公式计算N s = C·5.2D·n4.1S式中：N s——螺杆驱动功率（kw）C ——与螺杆结构参数及传动方式有关的系数取C=0.00016D s——螺杆直径（cm）n ——螺杆转速（r/min）螺杆所需扭矩与直径及转速之间的关系，可用下式表示：M t = 10α·D mS式中：M t——螺杆扭矩（N·m）——螺杆直径（cm）DSα——比例系数，对于热塑性塑料α=1.2～1.5m ——由树脂性能而定的指数，m=2.7～3螺杆的驱动功率一般需留20～30%的余量，以作备用。
五、传动轴的强度：传动轴最常见的破坏是在承受扭矩的最小截面处发生断裂，所以传动轴的强度计算就以此处进行计算：σr =224τσ+c ≤〔σ〕 式中：压缩应力σc = sF P= 210⎪⎪⎭⎫ ⎝⎛d D 0p剪应力 τ=stW M 材料许用应力〔σ〕=ny σ式中六、轴 承1、基本额定动负荷计算：C =Tn dm h f f f f f ·P ＜ C r （或C a ） 式中C ——基本额定动负荷计算值（N ）； P ——当量动负荷，见下式（N ）； h f ——寿命系数，按表7-2-4选取； n f ——速度系数，按表7-2-5选取；m f ——力矩负荷系数，力矩负荷较小时1.5，力矩负荷较大时2； d f ——冲击负荷系数，按表7-2-6选取； T f ——温度系数，按表7-2-7选取；C r ——轴承尺寸及性能表中所列径向基本额定动负荷（N ）； C a ——轴承尺寸及性能表中所列轴向基本额定动负荷（N ）。
螺旋传动的校核计算方法
螺旋传动的校核计算方法一．耐磨性计算锯齿螺纹公式：螺纹中径d2>=0.65*SQRT(Q/(w[p])) mm 式中：Q——轴向载荷[N]W——引用系数W=H/d2 （H——螺母高度、d2——螺纹中径）整体螺母：W=1.2～2.5；剖分式螺母：W=2.5～3.5螺母中的扣数Z<=10。
[p]——许用挤压强度[N/mm2]v<=12 M/min（旋转线速度）：淬火钢（HRC）—青铜[p]=10～13 Mpa手动：调质钢（HB）——青铜[p]=15～25 Mpa 二．螺杆螺纹部位的强度校核当量应力σt=SQRT（SQR(4Q/(πd2))+3SQR(T/(πd3/16))）<=[σ]式中：d——螺杆小径；d2—小径平方；d3—小径3次方[σ]——螺杆材料许用应力，优质碳钢、低合金碳钢取[σ]=50～80MpaT——螺旋副摩擦阻力矩N-m，T=fQd2/2；f-摩擦系数；d2-中径n——圆周率；n＝3.1415926三．螺杆稳定性校核柔度λ=μL/SQRT(I/A)=4μL/d式中：μ——长度系数；千斤顶μ=2；压力机μ=0.7L——最大工作长度I——危险截面惯性矩；I=πd4/64；d4—小径4次方A——危险截面面积；A=πd2/4；d2—小径平方n——圆周率；n＝3.1415926柔度λ>=100，临界载荷按材料力学的欧拉公式计算Qc=π2EI/SQR(μL)……[N]π2——圆周率的平方柔度λ<100；σb>=370 Mpa碳钢Qc=（304-1.12λ）A柔度λ<100；σb>=470 Mpa优质碳钢、低合金碳钢Qc=（461-2.57λ）A柔度λ<40，不作稳定性校核。
稳定性条件：Q<= Qc/n；n——安全系数，n=2.5～4。
四．螺母螺纹强度校核剪切强度校核：τ=Q/(πDbZ)<=[τ]弯曲强度校核：σ=3Qh/(πDb2Z)<=[σ]式中：b—螺纹牙根宽度；锯齿螺纹b=0.74t（t——螺距）；b2——b的平方h—牙高Z—牙扣数D—螺母螺纹根径；πD—根径周长n——圆周率；n＝3.1415926青铜螺母：[τ]=30～40Mpa；[σ]=40～60MPa2.螺母的长度如何确定？螺母的长度Ｌ＝ＺtＺ－扣数；Ｚ＜１０t－螺距3.千斤顶的螺纹如何计算承载力的？见＜螺杆稳定性校核＞注：SQRT：开平方函数；SQR：平方函数。
螺纹的承载力量怎么计算)
螺纹的承载力量怎么计算1.耐磨性校核公式：P=Fmax/(π*d2*h*z)≤[P]式中:最大轴向载荷Fmax=350000N螺杆中径d2=128mm螺纹工作高度h=12mm旋合圈数z=10.00计算工作压强P=7Mpa许用工作压强[P]=25Mpa因为P≤[P]，所以满足耐磨性要求。
2.自锁校核公式：λ=arctg(n*p/(π*d2))≤ψ式中:螺纹头数n=1螺纹螺距p=16mm螺旋升角λ=2.28°当量摩擦角ψ=5.14°因为λ≤[ψ]，所以满足自锁要求。
3.螺杆强度校核公式：σ=4*Fmax*sqrt(1+12*[d2*tg(λ+ψ)/d1]^2)/(π*d1^2)≤[σ]式中:螺杆小径d1=112.231mm计算应力σ=40Mpa许用应力[σ]=40Mpa因为σ≤[σ]，所以满足螺杆强度要求。
4.螺纹牙强度校核公式：τ=Fmax/(π*dt*b*z)≤[τ]σ=3*Fmax*h/(π*dt*b^2*z)≤[σ]式中:螺纹牙底宽度b=11.84mm螺母和螺杆材料不同，取dt=d+2*Y=143.769mm 螺杆大径d=140mm螺纹顶隙Y=1.88432mm计算剪切强度τ=7Mpa许用剪切强度[τ]=35Mpa计算弯曲强度σ=20Mpa许用弯曲强度[σ]=45Mpa因为τ≤[τ]且σ≤[σ]，所以满足螺纹牙强度要求。
5.螺杆稳定性校核公式：Scr=20600*π^3*d1^4/(64*Fmax*(μ*l)^2)〉Sc 式中:螺杆长度系数μ=0.7螺杆工作长度l=300mm稳定性计算安全系数Scr=102.59稳定性安全系数Sc=3.8因为Scr〉Sc，所以满足稳定性要求。
螺纹牙强度校核计算
普通螺纹螺栓拉断截面dc（mm）
H 3p 2
dc
d1
H 6
2 3 2.598076211
1.566987298
安全系数S
S=3~5
3
材料的屈服强度 s （MPa）
许用拉应力 （MPa）
计算拉应力 计算结果
s / S
4
F
d1
H 6
2
若＜ ，则合格，
反之不合格
4 1.333333333 0.518799311
计算值 28.58 28.52 24.22 26.82
弯曲力臂L（mm）
单圈外螺纹截面抗弯模量W(mm） 螺纹牙底宽度b（mm） 轴向力F(N) 螺距p（mm） 螺纹工作高度h（mm） 连接螺纹牙数z 安全系数S
材料的屈服强度 s（MPa）
许用拉应力 （MPa）
对螺杆，计算弯曲应力 b（Mpa）
235260
38
4.23
50
z=l/p
11.82033097
h=0.541p
2.28843
A=π*d2*h*z
3227.606
p F/A p s / n
72.88993762 345
如果p p ，则合格，
合格
反之则不合格
项目 轴向力F(N) 公扣时使用螺纹小径d1（mm） 母扣时使用螺纹大径D（mm） 连接螺纹牙数z
s / S
F d1bz
F Dbz
0.6
1.5 4.23 3.1725 517.5 345 56.28061362
207
计算结果
如果螺杆和螺母 ，则合格，
反之则不合格
项目 螺母大径D（mm） 螺杆大径d（mm） 公扣时使用螺纹小径d1（mm） 外螺纹中径d2（mm）
联接螺栓强度计算方法
联接螺栓的强度计算方法一．连接螺栓的选用及预紧力：1、已知条件：螺栓的s＝730MPa 螺栓的拧紧力矩T=49N.m2、拧紧力矩：为了增强螺纹连接的刚性、防松能力及防止受载螺栓的滑动，装配时需要预紧。
其拧紧扳手力矩T用于克服螺纹副的阻力矩T1及螺母与被连接件支撑面间的摩擦力矩T2。
装配时可用力矩扳手法控制力矩。
公式：T=T1+T2=K*F* d拧紧扳手力矩T=49N.m其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm其中K为拧紧力矩系数，F为预紧力N d为螺纹公称直径mm摩擦表面状态K值有润滑无润滑精加工表面0.10.12一般工表面0.13-0.150.18-0.21表面氧化0.20.24镀锌0.180.22粗加工表面-0.26-0.3取K＝0.28，则预紧力F＝T/0.28*10*10-3＝17500N3、承受预紧力螺栓的强度计算：螺栓公称应力截面面积As（mm）=58mm2外螺纹小径d1=8.38mm外螺纹中径d2=9.03mm计算直径d3＝8.16mm 螺纹原始三角形高度h=1.29mm 螺纹原始三角形根部厚度b=1.12mm紧螺栓连接装配时，螺母需要拧紧，在拧紧力矩的作用下，螺栓除受预紧力F0的拉伸而产生拉伸应力外，还受螺纹摩擦力矩T1的扭转而产生扭切应力，使螺栓处于拉伸和扭转的复合应力状态下。
螺栓的最大拉伸应力σ1(MPa)。
1sF A σ==17500N/58*10-6m 2=302MPa 剪切应力：=0.51σ=151 MPa根据第四强度理论，螺栓在预紧状态下的计算应力: =1.3*302=392.6 MPa强度条件：=392.6≤730*0.8=584预紧力的确定原则：拧紧后螺纹连接件的预紧应力不得超过其材料的屈服极限s σ的80%。
4、 倾覆力矩倾覆力矩 M 作用在连接接合面的一个对称面内，底板在承受倾覆力矩之前，螺栓()2031tan 216v Td F T W dϕρτπ+== 1.31ca σσ≈[]0211.34F ca d σσπ=≤已拧紧并承受预紧力F 0。
