船用柴油机故障分析及辅助诊断
船用柴油机常见故障分析与排除
一船用柴油机常见故障分析1.喷油嘴滴油柴油机发生喷油嘴滴油故障的具体表现为由于喷油断断续续、喷孔长时间堵塞，使燃油做不到雾化，喷油量减少、启动性较差、排气冒烟、积灰加多，导致发动机基本功率持续下降、油耗增多、磨损严重。
关于此种故障原因的分析，主要由以下几种：首先是柴油机的针阀和针阀体封闭锥面的磨损情况比较严重，出现较大面积的积痕，从而使得锥面封闭环带的接触面积加宽，表面出现变形，粗糙度加大，导致喷油嘴出现滴油现象，喷孔周围极易出现积灰，甚至严重堵塞喷孔。
其次，当高压油管内的剩余压力（即高压油管在喷油嘴发生连续喷油间隙的压力）越高，喷油嘴滴油越严重，影响剩余压力的主要因素是出油阀的偶件。
喷油嘴滴油故障并不单单只是发生在喷油嘴上，而是和出油阀偶件的封闭性有着极为密切的关系。
出油阀的过度磨损，是会导致喷油嘴发生滴油状况的。
最后，喷油嘴的针阀和针阀体之间的导向面摩擦性较差，或针阀与针阀体导向面发生严重磨损、针阀体和喷油嘴体过度接触，或针阀和针阀体密封锥面含有大量杂质，致使其高度升高，封闭性降低，也会使喷油嘴发生滴油。
2.柴油机气缸套穴蚀问题柴油机处于工作状态时，湿式气缸套的外表面冷却壁上会产生不同于常规腐蚀与机械磨损的局域小孔群聚集腐蚀。
气缸套穴蚀对柴油机的基本功能和使用寿命产生较大的影响。
气缸套穴蚀的形成原因非常复杂。
柴油机若采取开式冷却的方法，因为冷水温度比较低，且在柴油机发生高速运转时，因为受热不均，导致缸套、活塞等部件间隙热量不平衡，使得缸套发热不均，极易造成穴蚀现象。
除此之外，冷却所用冷水中含有较多的矿物质和其他杂质，这些都会导致冷却水具备一定的腐蚀性，而腐蚀作用恰恰也是导致柴油机穴蚀的一大原因。
另外，曲柄连杆联动活塞在发生高速往返运动时, 在往返运动过程中，活塞对气缸套会产生巨大的冲击力，引发气缸套共鸣。
气缸套共鸣时，缸壁的化学材料在活塞推力的作用下向两边发生弹性变形。
当活塞返回时，缸壁的化学材料向两边发生凹凸变形。
船舶柴油机的常见故障及排除策略
船舶柴油机的常见故障及排除策略摘要：随着柴油机应用范围的不断扩大，有必要根据柴油机应用特性建立合理化的故障处理机制，及时发现问题并采取相应的控制措施，最大程度地维持其应用效能，减少故障带来的安全隐患。
关键词：船舶柴油机；故障；排除策略引言随着我国科技的不断发展和智能增益的自动化，柴油机故障诊断技术有了很大的进步，柴油机故障诊断也与其他机器相似。
研究柴油机故障机理后，根据故障信号的检测和处理，找出柴油机故障的实际原因，并对柴油机故障进行处理。
1船舶柴油机机械故障诊断方式(1)振动分析，检测船舶柴油机故障的主要方法是振动分析。
在测试过程中，通过检查柴油机等测试项目，分析柴油机在运行过程中是否出现问题，可以分析船舶在运行过程中的实际故障。
通过振动分析进行分析，结果精度高，可为解决问题提供参考。
这是实用的方法。
(2)油分析方法，船舶、机械设备故障过程中磨损是最常见的故障。
在众多机械设备零部件中，磨损的可能性最大。
对于船舶机械设备的润滑，根据油的实际情况，根据监测数据确定润滑油的实际质量和含量，分析设备维修或更换时的污染程度和频谱趋势。
(3)治疗分析，这是船舶机械设备检查中常用的方法。
利用该方法检测柴油机的内部工作状态，可以掌握实际压力的宽度，分析设备的实际工作状态。
这种分析方法在一定程度上是动态的，因此在检测过程中非常广泛。
2常见故障和原因2.1自行熄火对于船舶柴油机而言，在实际运行过程中出现自行熄火的情况较为常见，这不仅会影响设备的常规化应用，也会制约设备的使用效能，缩短柴油机使用寿命。
为建立更加科学的故障处理机制，要着重分析故障产生的原因，确保柴油机能顺利恢复正常的使用状态。
经分析发现，故障产生的原因主要有以下情况:①船舶柴油机仅出现熄火的症状，重新启动后仍能正常工作，这表明船舶柴油机处在负荷不正常的运行环境中，负荷剧增导致其突然熄火;②船舶柴油机熄火且无法正常工作，表现为柴油滤清器堵塞、喷油嘴针阀咬死和油路混入空气等，其原因主要是设备维护人员缺乏规范性的日常维护，导致出现油路堵塞、喷孔运行补偿不足和供油不及时等问题。
船舶检验中常见机械故障与解决方法分析
船舶检验中常见机械故障与解决方法分析船舶在航行中经常发生机械故障，由于海上船只无法得到及时的维修，往往需要依靠船员本身的技能和应急措施来应对。
在船舶出现机械故障时，要根据故障类型、故障原因和紧急情况来采取相应的解决方法，以确保船舶航行的安全和顺利。
本文将就船舶检验中常见的机械故障及其解决方法进行分析。
一、柴油机故障1. 柴油机空燃比异常原因：空气滤清器阻塞、进气管漏气、喷油器积碳、肺型压力调整不当等原因。
解决方法：检查和清洗滤清器、检查进气管是否漏气并及时更换、清洗喷油器、调整肺型压力。
2. 柴油机启动困难原因：电瓶不足、起动机损坏、喷油器故障等原因。
解决方法：充电或更换电瓶、检修起动机、检查和清洗喷油器。
3. 柴油机冷却系统故障原因：水泵故障、水箱阻塞、水喉漏水、冷却排放管腐蚀等原因。
解决方法：更换水泵、清洗水箱、更换水喉并密封，更换腐蚀的冷却排放管。
二、传动系统故障1. 传动系统异响原因：齿轮损伤、传动链松动、轴承损伤等原因。
解决方法：更换损坏的齿轮、调整传动链张紧度、更换损坏的轴承。
原因：传动链油膜破裂、传动轴扭曲或变形。
1. 舵机失灵原因：电路连接不良、电控接触不良等原因。
解决方法：检查和排除电路故障、检查和调整电控接触。
2. 舵机油泵故障原因：油泵失效或泵体密封损坏。
解决方法：更换故障的油泵或修复密封损坏。
1. 液压系统漏油原因：管路漏油、密封圈损坏、液压泵泄漏等原因。
2. 液压系统压力不足原因：液压泵操作不当、油管大量漏油、进油口阀门关闭等原因。
解决方法：调整液压泵的工作状态、修补漏油油管、开启进油口阀门。
浅析船舶建造柴油机故障
浅析船舶建造柴油机故障船舶建造柴油机故障是船舶运营中常见的问题，也是造成船舶延误和事故的重要原因之一。
柴油机故障的发生不仅影响船舶的正常运行，还可能造成严重的安全隐患。
对船舶建造柴油机故障进行深入分析和研究，有助于及时发现和解决故障，保障船舶的安全运行。
一、故障原因1. 燃油质量不合格：燃油是柴油机能否正常运行的重要因素，如果燃油质量不合格，含水或含有杂质，会造成柴油机燃烧不完全，产生积碳和焦炭，影响柴油机正常工作。
2. 润滑油不足或质量不合格：润滑油是柴油机正常运行的关键因素，如果润滑油不足或质量不合格，会导致柴油机各部件磨损加剧，甚至造成柴油机卡死或烧机油现象。
3. 冷却水质量问题：船舶柴油机在运行过程中需要大量的冷却水进行散热，如果冷却水质量不达标，会造成柴油机过热，影响柴油机正常运行。
4. 过载运行：柴油机长时间过载运行会导致柴油机超负荷工作，严重影响柴油机寿命，甚至引发故障。
5. 长期停航、低温环境：柴油机长期停航或处于低温环境下，可能导致柴油机内部结霜，增加启动难度，甚至影响柴油机正常运行。
6. 配件老化：船舶柴油机部件长期使用后会出现老化现象，如密封件老化、活塞环磨损等，严重影响柴油机的运行和寿命。
三、故障处理1. 定期检查维护：船舶柴油机的定期检查和维护是预防故障的有效手段，定期更换燃油、润滑油和冷却水，及时更换老化的配件等，可以有效预防故障的发生。
2. 合理使用：合理使用柴油机，避免长时间过载运行，定期进行航海训练，提高船员操作技能。
3. 紧急处理：一旦柴油机出现故障，应及时采取紧急处理措施，如停机检修、更换受损部件等，尽快恢复柴油机的正常工作。
4. 技术改进：不断引进新技术，提高柴油机的可靠性和稳定性，减少故障的发生。
四、结语船舶建造柴油机故障虽然是难以避免的问题，但只要及时发现和处理，采取有效的预防措施，就能有效降低故障的发生率，保障船舶的安全运行。
船舶管理者和船员应认真学习船舶柴油机的知识和操作技能，不断提高技术水平，以更好地确保船舶的安全运行。

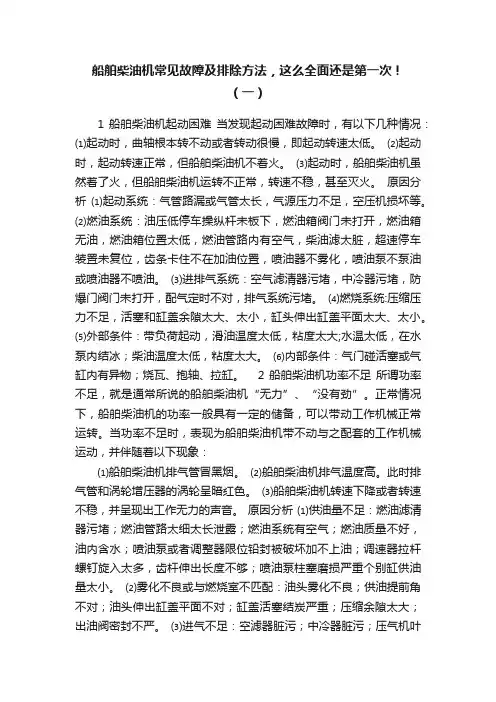

船舶柴油机常见故障及排除方法，这么全面还是第一次！（一）
船舶柴油机常见故障及排除方法，这么全面还是第一次！（一）1 船舶柴油机起动困难当发现起动困难故障时，有以下几种情况：⑴起动时，曲轴根本转不动或者转动很慢，即起动转速太低。
⑵起动时，起动转速正常，但船舶柴油机不着火。
⑶起动时，船舶柴油机虽然着了火，但船舶柴油机运转不正常，转速不稳，甚至灭火。
原因分析⑴起动系统：气管路漏或气管太长，气源压力不足，空压机损坏等。
⑵燃油系统：油压低停车操纵杆未板下，燃油箱阀门未打开，燃油箱无油，燃油箱位置太低，燃油管路内有空气，柴油滤太脏，超速停车装置未复位，齿条卡住不在加油位置，喷油器不雾化，喷油泵不泵油或喷油器不喷油。
⑶进排气系统：空气滤清器污堵，中冷器污堵，防爆门阀门未打开，配气定时不对，排气系统污堵。
⑷燃烧系统:压缩压力不足，活塞和缸盖余隙太大、太小，缸头伸出缸盖平面太大、太小。
⑸外部条件：带负荷起动，滑油温度太低，粘度太大;水温太低，在水泵内结冰；柴油温度太低，粘度太大。
⑹内部条件：气门碰活塞或气缸内有异物；烧瓦、抱轴、拉缸。
2 船舶柴油机功率不足所谓功率不足，就是通常所说的船舶柴油机“无力”、“没有劲”。
正常情况下，船舶柴油机的功率一般具有一定的储备，可以带动工作机械正常运转。
当功率不足时，表现为船舶柴油机带不动与之配套的工作机械运动，并伴随着以下现象：⑴船舶柴油机排气管冒黑烟。
⑵船舶柴油机排气温度高。
此时排气管和涡轮增压器的涡轮呈暗红色。
⑶船舶柴油机转速下降或者转速不稳，并呈现出工作无力的声音。
原因分析⑴供油量不足：燃油滤清器污堵；燃油管路太细太长泄露；燃油系统有空气；燃油质量不好，油内含水；喷油泵或者调整器限位铅封被破坏加不上油；调速器拉杆螺钉旋入太多，齿杆伸出长度不够；喷油泵柱塞磨损严重个别缸供油量太小。
⑵雾化不良或与燃烧室不匹配：油头雾化不良；供油提前角不对；油头伸出缸盖平面不对；缸盖活塞结炭严重；压缩余隙太大；出油阀密封不严。
⑶进气不足：空滤器脏污；中冷器脏污；压气机叶轮脏污；缸盖进气道脏污；进排气管漏气；配气定时不准；增压器故障，进气压力低。
浅析船舶建造柴油机故障
浅析船舶建造柴油机故障船舶建造柴油机作为船舶的动力设备，在船舶的运输中扮演着至关重要的角色。
由于船舶在海上环境中长时间运行，柴油机也会出现各种故障。
本文将从外部因素和内部因素两个方面对船舶建造柴油机故障进行浅析，并对解决方法进行探讨。
一、外部因素导致的柴油机故障1. 环境温度船舶在不同的航行环境中，面对不同的海域和气候条件，环境温度的变化会直接影响柴油机的正常运行。
在极端低温环境下，柴油机的冷却系统可能出现结冰和堵塞的情况，导致柴油机无法正常启动。
而在高温环境下，柴油机的温度控制也可能出现问题，导致过热和蒸发现象，进而影响柴油机的正常运行。
解决方法：在极端环境下，船舶建造者需要对柴油机的冷却系统和温度控制系统进行定期检查和维护，确保其在不同环境下都能正常运行。
2. 海水腐蚀船舶柴油机在海上运行时，长时间接触海水，海水中的盐分和微生物会对柴油机的金属零部件产生腐蚀，导致柴油机的损坏和故障。
解决方法：船舶建造者需要对柴油机的金属部件进行特殊的防腐处理，选择耐腐蚀的金属材料进行建造，同时定期对柴油机进行清洗和维护，减少海水腐蚀的影响。
3. 燃油质量船舶柴油机的燃料质量直接影响着其正常运行，低质量的燃料可能含有杂质和水分，导致燃烧不充分和燃烧产生的污染物增多，对柴油机的零部件造成损害。
解决方法：船舶建造者需要选择正规的燃料供应商，确保柴油机使用的燃料符合相关标准，以及定期对燃料进行过滤和净化处理，确保燃料的质量达标。
1. 发动机缺气船舶柴油机在运行时，如发动机内进气道存在堵塞或漏气情况，会导致发动机缺气，使其正常燃烧动力受到影响。
解决方法：船舶建造者需要定期对柴油机的进气道进行维护和清洁，确保其畅通无阻，减少缺气情况发生。
2. 润滑油问题船舶柴油机在长时间运行后，润滑油可能会变质和减少，导致柴油机的摩擦部件摩损加剧，进而引起故障。
3. 燃烧室积碳船舶柴油机在运行过程中，燃料燃烧不充分和长时间的高温高压环境会导致燃烧室内积碳，影响燃烧效果和柴油机的功率输出。
船用柴油机修理后常见故障分析
一柴油机修理前未发现的故障隐患在实际使用中, 船用柴油机的常用负荷是柴油机额定负荷的70%～80% , 而修理后要作高负荷试验(中修柴油机试验100%额定负荷, 小修柴油机试验95%额定负荷)。
因此, 对由于某种原因未进行修理前试验或未进行高转速(负荷) 试验或试验时间不够(如因某一部件故障或因船上负荷不足未进行高负荷试验) 的柴油机, 修理前未能了解其在高负荷运行状态的性能参数情况, 其在高负荷运行状态下可能发生的故障隐患未能完全暴露出来, 因而难以进行针对性的修理, 该故障隐患在修理后柴油机进行高负荷试验时就可能暴露出来。
因此, 柴油机修理前应在性能参数正常的情况下作最高转速(负荷) 试验, 以便了解柴油机修理前运行状况, 修理时采取针对性措施, 确定修理方案, 消除故障隐患。
二柴油机修理时未完全消除已发现的故障隐患依据某一故障进行针对性修理的柴油机, 一些故障隐患在修理中未彻底排除, 特别是对中小修或临时修理(抢修) 的柴油机, 修理时由于受修理范围或修理时间的限制, 未对可能引起发生故障的全部原因和故障发生后对零部件可能造成的最大伤害进行详细的分析, 进而采取扩大范围的检查修理, 排除故障隐患。
如某型柴油机燃烧室进入润滑油, 发生了连杆弯曲的事故, 首次修理时只对连杆进行了校正修理, 回装试验时又发生了主轴承及曲轴轴颈损坏的重大事故, 造成了重大的经济损失。
再次发生故障的原因是首次发生故障时由于柴油机连杆承受负荷较大, 主轴承窝及贯穿(拉杆) 螺栓已变形, 首次修理时没有详细分析事故可能对柴油机整体造成的损害, 只看到连杆弯曲的事故表面, 没有更深入地分析检查事故对相关零部件及整台柴油机造成的损害, 这是故障修理最容易犯的错误。
三柴油机修理过程中未发现的故障隐患在柴油机修理过程中, 由于受修理范围的限制, 一些未进行拆卸检查的零部件在修理后高负荷试验情况下容易出现故障。
因此, 对于小范围修理的柴油机, 应采取修理范围与针对性扩大修理相结合的原则, 了解柴油机修理前运行状况, 确定关键重要工序, 适当扩大修理范围。
船用柴油机故障分析及辅助诊断实用版
YF-ED-J2976可按资料类型定义编号船用柴油机故障分析及辅助诊断实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日船用柴油机故障分析及辅助诊断实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
柴油机在效率、功率和稳定性上的巨大优势，使得柴油机被广泛应用于船舶动力系统中。
然而船用柴油机功能复杂且辅助设备众多，这都给其日常维修养护增加了难度。
对于船用柴油机的故障处理分析，要在运行参数实时监测的基础上，结合现场工况进行故障处理。
通过总结船用柴油机的故障类型，基于常用的几种分析方法进行船用柴油机的故障处理和辅助诊断系统的开发。
内燃机主要有汽油机和柴油机两大类，柴油机在动力性能方面更具备优势。
通常来说，柴油机的燃油效率更高、功率更大且工作稳定性更好，它在大型设备上的应用范围更广。
我国的社会经济的快速发展，使得水路运输尤其是远洋运输业得到了迅猛发展，我国船舶总吨位和船舶保有量都成直线上升的趋势，由于船舶在动力性能上的重点要求，使得柴油机系统成为船舶动力系统的首选，在船舶辅助系统中也是得到广泛应用。
因此，传播柴油机的性能情况将直接影响船舶的工作状态，一旦船舶发生故障现象，其维修保养相对于汽油机的难度更大，一方面船用柴油机体型大、结构复杂且辅助设备众多；另一方面船用发动机的故障诊断和故障处理还缺乏切实可行的分析方法，这也将是本文要重点探讨的内容和方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船用柴油机故障分析及
辅助诊断
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
船用柴油机故障分析及辅助诊断柴油机在效率、功率和稳定性上的巨大优势，使得柴油机被广泛应用于船舶动力系统中。
然而船用柴油机功能复杂且辅助设备众多，这都给其日常维修养护增加了难度。
对于船用柴油机的故障处理分析，要在运行参数实时监测的基础上，结合现场工况进行故障处理。
通过总结船用柴油机的故障类型，基于常用的几种分析方法进行船用柴油机的故障处理和辅助诊断系统的开发。
内燃机主要有汽油机和柴油机两大类，柴油机在动力性能方面更具备优势。
通常来说，柴油机的燃油效率更高、功率更大且工作稳定性更好，它在大型设备上的应用范围更广。
我国的社会经济的快速发展，使得水路运输尤其是远洋运输业得到了迅猛发展，我国船舶总吨位和船舶保有量都成直线上升的趋势，由于船舶在动力性能上的重点要求，使得柴油机系统成为船舶动力系统的首选，在船舶辅助系统中也是得到广泛应用。
因此，传播柴油机的性能情况将直接影响船舶的工作状态，一旦船舶发生故障现象，其维修保养相对于汽油机的难度更大，一方面船用柴油机体型大、结构复杂且辅助设备众多；另一方面船用发动机的故障诊断和故障处理还缺乏切实可行的分析方法，这也将是本文要重点探讨的内容和方向。
船用柴油机故障概述
通常来说，船用柴油机多为四冲程柴油机，主要的组件有：机体组件、曲柄连杆机构、传动机构、配气机构与进排气系统、燃油系统、润滑系统、冷却系统和起动系统。
相对于汽油机系统，柴油机系统的结构更加复杂，它是机电系统、液压系统和控制系统的综合体，由于柴油机系统的功率普遍较大，大功率的输出会加速零部件的磨损和老化，使得关键的零部件出现功能退化甚至是失灵，子系统之间的逻辑关系紊乱也会导致柴油机运行失稳、控制策略无法正常执行，子系统出现功能鼓掌，从而引发整个柴油机系统出现故障。
因此，其故障现象往往十分复杂且呈现一定的时间规律，通过分析零部件之间的关联关系可以有效的预判故障发生机率，提前做好维护和保养。
船用柴油机故障分析和辅助诊断系统
船用柴油机的故障往往在局部零部件高发，常见的故障类型包括启停困难、功率不足、运行失稳、排烟异常、油压过低、柴油机异响等，通过总结历史数据可以获取不同故障类型时的关键运转参数和零部件性能参数，通过专业的故障处理方法和故障诊断方法，可以有效的对故障进行快速识别并为故障处理提供有效的方案。
2.1.故障处理参数的设定和获取
选择合适的监测参数，可以在合适的故障处理模型的辅助下，完成故障诊断和故障处理工作。
对于船用柴油机，其功能、结构和运行情况较为复杂，通常来说会选择以下的运行参数作为故障处理的基础数据。
实时转速是反应柴油机动力性能的直观参数，通过转速传感器可以实时获取各种工况和载荷条件下的柴油机转速，并对转速的波动和异常情况进行监测；机油系统是柴油机润滑和液压系统的主要组成部部分，通常来说柴油机内部旋转部件和往复部件会使得机油温度升高，检测机油温度和压力的异常变化情况，可以对连接件、轴承、冷却系统、液压系统、运行异常进行实时的监测；水是柴油机的主要冷却介质，通过监测不同部位的水温，可以实时获取各个交换部件的工作状况。
尾气温度是反映柴油机气密性和内部压力的关键数据。
2.2.故障诊断机理研究
柴油机的故障诊断兼具往复机械和旋转机械的故障诊断，是一个综合性的故障诊断系统。
通常来说可以采用以下的故障诊断方法进行故障识别。
2.3.故障诊断系统的功能简述
故障诊断系统是故障诊断方法的真实体现，通过交互式的操作界面能够实现故障处理的全流程。
前端系统负责故障特征数据的监测和采集，通过数据传输通道，将船用柴油机的故障数据上传到故障数据处理系统，进行故障机理分析，通过交互式的界面操作，设备管理人员可以直接获取故障诊断的最终结果，并为设备的故障处理方案提供数据参考依据。
柴油机在效率、功率和稳定性上的巨大优势，使得柴油机被广泛应用于船舶动力系统中。
然而船用柴油机功能复杂且辅助设备众多，这都给其日常维修养护增加了难度。
对于船用柴油机的故障处理分析，要在运行参数实时监测的基础上，结合现场工况进行故障处理。
通过总结船用柴油机的故障类型，基于常用的几种分析方法进行船用柴油机的故障处理和辅助诊断系统的开发。
