水文地质及工程地质编录

一、一般方法及要求钻孔水文地质、工程地质编录内容一般包括：除描述岩心岩性的结构构造外，应重点描述岩心的块度、坚硬程度、风化程度、裂隙发育程度、岩石的风化程度和裂隙发育的密度、裂隙面的宽度等，对岩心的完整性要统计RQD。

1、岩心块度的划分：大于20cm的为长柱状，10-20cm的为短柱状，小于10cm的为扁柱状，大于5cm的为块状，2-5cm的为碎块状，小于2cm的为碎屑状、粉末状。

若为块状，需对块体形态做大致描述，如木契块状、棱块状、团块状等。

2、岩心坚硬程度的描述：对软岩和极软岩，应注意是否具有可软化性、膨胀性、崩溃性等特殊性质的描述。

根据RQD值划分岩石质量RQD（%）=Lp/Lt×100式中：Lp—某岩组大于10cm完整岩心长度之和，单位m；Lt—某岩组钻探总进尺，单位m；注：小于10cm岩心为钻进过程中机械破碎，则上、下对接，其长度大于10cm 时应参与计算；当钻头内径小于54.1mm时，RQD值作适当降低，根据经验降20～50%。

工程地质应着重对破碎带、裂隙密集带、风化带、轻弱夹层、岩溶发育带、蚀变带的发育特征，矿层顶、底板岩层的稳固性等进行描述。

岩石刀刻硬度的鉴定：很软级：刀可划入深度大于1mm至能用刀尖插入，用手指可弄碎，属软弱层。

软级：刀可划入深度大于0.2-0.5mm。

用手指较费力才可弄碎，或仅能掰成小块；硬级：用刀在岩石边缘可切成小片；很硬级：刀可划出条痕，敲击时有清脆的声音。

岩石坚硬程度的确定见下表：岩石坚硬程度的定性划分对半成岩可不做风化程度的划分。

按节理裂隙间距发育程度分级按节理裂隙的裂隙率的发育程度分级按节理裂隙的开口宽度的发育程度分级含水岩组：是指含水特征相同或相近的岩层，归为同一含水岩组，多属于含水岩层的集合体，反映了地下水赋存的空间条件。

富水性：是指含水层的出水能力，一般以规定统一口径井孔的最大涌水量表示，它是衡量地下水开采时，含水层出水量的标志。

富水性的圈定：根据构造、岩性、地貌等主要因素来圈定。

富水性的等级划分：松散岩类孔隙水富水性等级划分，要根据各含水岩组的结构、埋藏条件与补给来源等综合因素，结合勘探孔或生产井资料划分。

松散岩类孔隙水富水性等级划分表基岩裂隙水富水性等级划分二、某些具体方法及操作要求（一）岩心编录1、抄录班报表的回次进尺、施工方法(钻探方法、扩孔孔径、变径及其深度)有关的水文地质现象记载。

2、校正回次位置及填写岩心标签。

3、整理岩心，检查上下顺序，校正岩心长度。

4、鉴定岩性，确定分层位置，填写分层标签，并分层取代表性鉴样及分析样品(注明取样深度)。

5、终孔后，在完成上述工作的基础上，将岩心按顺序装箱保存。

（二）岩心描述的顺序及内容1. 基岩的描述内容大致为：定名、颜色、结构、矿物成分、岩心破碎情况(岩心形状)、岩心采取率、节理、裂隙和岩溶的发育程度、充填情况及充填物、断层擦痕、断层泥及其充填物、风化程度、化石、层与层的相互关系及层理性质、矿化特征、蚀变现象、构造破碎情况及次生变化等。

2.测量岩心标志面（层面、片理面、断裂面、接触界线等）与岩心轴夹角。

3.岩层、矿化、蚀变在小范围内有所变化时应丈量出具体深度并注明。

4.选择有地质意义且具有代表性的岩（矿）心，作大比例尺素描图并进行照象，以增强文字的说服力。

5.钻孔内岩性分层时应注明上下两层岩石的接触关系。

如渐变关系、侵入关系等。

6.记录内容要求繁简适度，重点突出，针对性强。

对矿心及顶底板，矿化蚀变带和构造部位等应详细描述。

7.岩心块度的划分：大于20厘米为长柱状；10-20厘米为短柱状；小于10厘米为扁柱状；大于5厘米为块状；2-5厘米为碎块状；小于2厘米为碎屑状、粉末状。

若为块状，需对块体形态做大致描述，如楔块状、菱块状、团块状等。

8.松散岩层的描述内容大致为：定名、颜色、湿度、成分(粒度成分及百分含量)、磨圆度、分选性、结核、包裹体、结构层的相互关系及层理特征、胶结程度及胶结类型、化石等。

9.松散岩层的描述内容大致为：定名、颜色、湿度、成分(粒度成分及百分含量)、磨圆度、分选性、结核、包裹体、结构层的相互关系及层理特征、胶结程度及胶结类型、化石等。

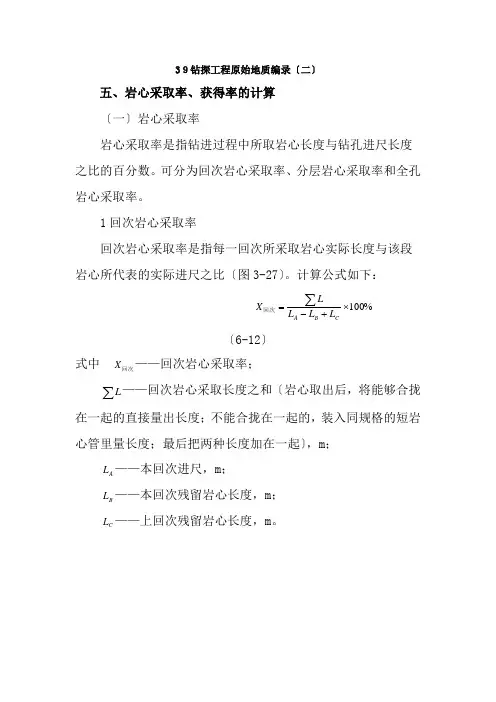

（三）岩（矿）心采取率的计算1、回次岩（矿）心采取率的计算回次岩（矿）心采取率＝本回次提取的岩心总长／本回次进尺数×100％，若回次岩心采取率超过100％，即岩心总长大于回次进尺时，一般皆为残留岩心所引起。

其处理方法是：进尺数不变，修改岩心实长数字，将回次岩心采取率超过100％的部分（即岩心实长比回次进尺多出的部分），依次往上一回次推。

若上一回次的岩心实长由于加上推上来的岩心长比进尺数大，回次岩心采取率又超过100％时，继续往上推，一般只能往上推三个回次，如果回次岩心采取率仍大于100％时，则通知机长或当班班长查明原因(砂状、粉状及不同岩性的反循环岩石不能上推)。

2、分层岩（矿）心采取率的计算分层岩（矿）心采取率＝分层各回次取出的岩心总长／（分层下界孔深－分层上界孔深）×100％。

岩心采取率全孔大于70％，矿层及顶底板围岩5米。

（四）换层孔深计算方法一个回次内换层有下列两种情况：1、本回次换层位置小于岩心长度的50％时：a 无残留岩心时：换层孔深＝上回次终止孔深＋本回次上层岩心长／本回次采取率；b有残留岩心时：换层孔深＝上回次孔深－上回次残留岩心长＋本回次上层岩心长／本回次岩心采取率；2、本回次换层位置大于岩心长度的50％时：a 无残留岩心时：换层孔深＝本回次终止孔深－本回次下层岩心长／本回次采取率；b有残留岩心时：换层孔深＝本回次孔深－本回次残留岩心长－本回次下层岩心长／本回次岩心采取率。

两个回次间换层：换层孔深＝上回次终止孔深-上回次残留岩心长/上回次岩心采取率。

空回次内换层：换层孔深＝上回次终止孔深+空回次进尺的二分之一（是否二分之一，可根据具体情况而定）。

（五）钻孔天顶角、方位角测量及要求钻孔天顶角、方位角一般要求斜孔每钻进50米，直孔每钻进100米测量一次钻孔天顶角和方位角（当天顶角弯曲超过5度时，测斜间距应按斜孔对待）。

钻孔换径或见主矿体时，均应加测天顶角和方位角。

天顶角弯曲每百米要求：直孔不超过2度，斜孔不超过3度。

（六）钻孔孔深测量及要求孔深验证每钻进100米或见主矿层、重要标志层、下套管前和终孔后均需用钢卷尺丈量钻具，验证孔深。

孔深校正最大允许误差为千分之一，超出允许误差时，查找原因并及时清除。

（七）简易水文地质观测项目及要求钻孔简易水文地质观测是在钻进过程中及时发现含水层，初步确定含水层的富水性及岩溶在不同垂向深度的发育程度和发育规律等水文地质问题的重要手段。

观测项目一般包括：地下水初见水位、稳定水位、水温、冲洗液消耗量及粘度、涌水位置、涌水量及水头高度、漏失位置和漏失量等。

视具体情况（涌水、漏水、坍塌、缩径、溶洞等）与分队技术负责协商向机台提出简易水文观测的具体内容。

对岩心采取率、钻进速度和钻进情况(如掉钻、卡钻、埋钻、孔壁坍塌、涌砂、气体逸出等)及变层、换径的位置也要做详细的观测和记录。

并制定相应的曲线图标。

对钻进过程中掉钻、卡钻、埋钻、坍塌掉块、换径变层、返水颜色的突变及涌沙、气体逸出等现象，均应记录其起止深度。

钻进过程中及时进行孔深和孔斜的校正，发现问题及时修正。

（八）含水层的判断钻进中一般依据以下几点判断含水层岩性：岩心破碎，裂隙发育，岩石矿物颗粒或裂隙有水蚀、氧化锈斑，溶蚀孔洞及次生矿物的吸附和沉淀现象的孔段；钻进过程中涌水或严重漏水及水位突然上升的孔段；钻进中坍孔、掉块现象严重或钻具突然陷落、冲洗液大量漏失的孔段；岩心采取率低、进尺相对加快的孔段。

工程地质岩性编录地层岩性描述是工程地质测绘的基本内容，是查明各种地质现象的基础，也是评价工程地质条件的基本因素，因此必须重视对地层岩性的描述。

为了建立描述上的共同语言，正确反映各种岩层的特性，特提出本内容，以供参考.................................................................................................1 工程地质岩性描述的内容岩石的描述一般应包括地质年代、岩石名称、风化程度、颜色、主要矿物、结构、构造、岩芯完整程度、坚硬程度。

除此以外，对各类不同的岩层，还应有下列不同的描述重点：1.1 沉积岩类对碎屑岩类应描述：颗粒的大小、形状、成份、分选情况，胶结类型和胶结物质的化学成份，层理（平行层理、斜层理、波状层理和交错层理），层面构造（如波痕、泥裂等）和结核等。

对泥质岩类应描述物质成份，结构层面软化、泥化和崩解特性等。

对化学和生物岩类应描述化学成份，结晶情况，特殊的结构和构造（如鲕状结构、晶粒结构、生物结构、碎屑结构，竹叶状构造、斑点状构造，虎斑状构造等），层面特征及可溶性与岩溶现象等。

☆胶结类型：可分为基底式胶结、孔隙式胶结、接触式胶结。

a.基底式胶结b.孔隙式胶结c.接触式胶结☆沉积岩的构造按层理的稳定性分为平行的、斜层的及交错的,另外还有波状的；按层厚则分为巨厚层（h＞1m）、厚层（0.5m ＜h ≤1m ）、中厚层（0.1m ＜h ≤0.5m ）、薄层（0.01m ＜h ≤0.1m ）、微层（页片理）（0.001m＜h≤0.01m）、显微层（h＜0.001m）。

☆层面构造：主要有波痕、泥裂等。

a.波痕——在尚未固结的沉积层面上，由于流水、风或波浪的作用形成的波状起伏的表面，经成岩作用后被保存下来。

b.泥裂——是未固结的沉积物露出水面干涸时，经脱水收缩干裂而形成的裂缝。

☆结核——指在成分、颜色、结构等方面与周围沉积岩具有明显区别的矿物集合体。

有球形、椭球形、透明状以及不规则状等。

☆沉积岩按胶结物分为：硅质、铁质、钙质及泥质等。

硅质－强度高,铁质－易氧化,钙质－易溶解,泥质－易软化。

结合具体工程，对上述各种岩类，应着重描述软弱夹层，如页岩、泥岩、石膏、煤层、泥炭等，研究其分布、层位、层次层间接触性质、厚度和延续等情况。

1.2 岩浆岩类对侵入体应描述其与围岩间的穿插和接触关系，接触带特征，所处的构造部位和构造环境、流线、流面、析离体和捕虏体等情况，并根据岩性，岩相特征，划分出岩相带，描述岩床、岩墙、岩脉的风化破碎情况和软弱矿物的富集带等。

对喷出岩应描述喷发与溢流的形式，岩性岩相的分异变化规律，构造情况，注意喷发或溢出次数及各次间的间歇情况，玄武岩中熔碴、气孔等。

☆岩浆岩的结构：①、按结晶程度分为：全晶质、半晶质及非晶质结构；全晶质是深成侵入岩结构特征半晶质是浅成侵入岩结构特征非晶质是喷出岩结构特征②、按结晶颗粒的相对大小分为：等粒及斑状；③、按结晶颗粒的绝对大小分为：粗粒（φ＞5mm）；中粒（φ＝1～5mm）；细粒（φ＜1mm）；微粒（φ＜0.2mm）。
