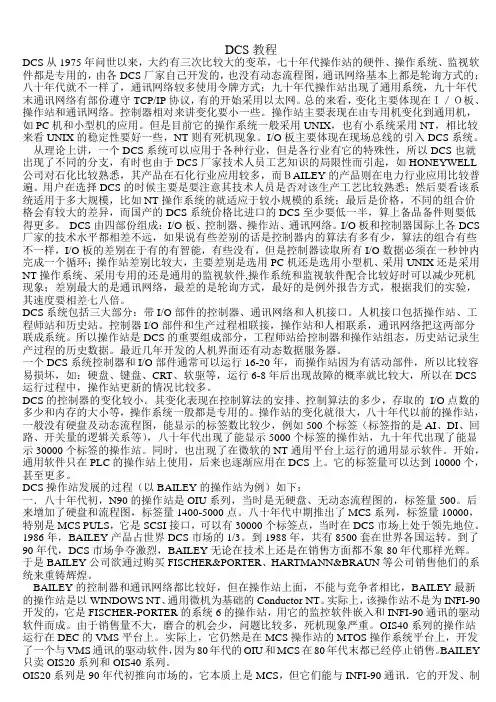

集散控制系统讲义
DCS教程DCS从1975年问世以来，大约有三次比较大的变革，七十年代操作站的硬件、操作系统、监视软件都是专用的，由各DCS厂家自己开发的，也没有动态流程图，通讯网络基本上都是轮询方式的；八十年代就不一样了，通讯网络较多使用令牌方式；九十年代操作站出现了通用系统，九十年代末通讯网络有部份遵守TCP/IP协议，有的开始采用以太网。
总的来看，变化主要体现在Ｉ／Ｏ板、操作站和通讯网络。
控制器相对来讲变化要小一些。
操作站主要表现在由专用机变化到通用机，如PC机和小型机的应用。
但是目前它的操作系统一般采用UNIX，也有小系统采用NT，相比较来看UNIX的稳定性要好一些，NT则有死机现象。
I/O板主要体现在现场总线的引入DCS系统。
从理论上讲，一个DCS系统可以应用于各种行业，但是各行业有它的特殊性，所以DCS也就出现了不同的分支，有时也由于DCS厂家技术人员工艺知识的局限性而引起，如HONEYWELL 公司对石化比较熟悉，其产品在石化行业应用较多，而ＢAILEY的产品则在电力行业应用比较普遍。
用户在选择DCS的时候主要是要注意其技术人员是否对该生产工艺比较熟悉；然后要看该系统适用于多大规模，比如NT操作系统的就适应于较小规模的系统；最后是价格，不同的组合价格会有较大的差异，而国产的DCS系统价格比进口的DCS至少要低一半，算上备品备件则要低得更多。
DCS由四部份组成：I/O板、控制器、操作站、通讯网络。
I/O板和控制器国际上各DCS 厂家的技术水平都相差不远，如果说有些差别的话是控制器内的算法有多有少，算法的组合有些不一样，I/O板的差别在于有的有智能，有些没有，但是控制器读取所有I/O数据必须在一秒钟内完成一个循环；操作站差别比较大，主要差别是选用PC机还是选用小型机、采用UNIX还是采用NT操作系统、采用专用的还是通用的监视软件,操作系统和监视软件配合比较好时可以减少死机现象；差别最大的是通讯网络，最差的是轮询方式，最好的是例外报告方式，根据我们的实验，其速度要相差七八倍。
集散控制系统-集散控制系统概述电子教案
集散控制系统概述每当我们走进现代化的工厂或者从电视中总能看到这样的场景。
这是哪里呢？为什么这么干净整洁？为什么与传统的操作室有如此大的区别？这就是我们采用了集散控制系统之后的中央控制室。
现代化的工厂不光涉及生产控制问题还面临管理问题。
集散控制系统正是随着过程控制要求以及管理问题日益复杂应运而生的一种综合控制系统。
目前在电力、冶金、石化等行业都获得了广泛的应用。
今天我们就来学习集散控制系统的基础知识。
那我们又有新的疑问了，什么样的系统是集散控制系统？它与传统控制系统相比又有哪些特征呢？一、集散控制系统的定义集散控制系统简称DCS，也叫“分散控制系统”。
它是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调设计原则的一种控制系统。
主要特征就是集中管理和分散控制。
它的集中管理体现在：采用了DCS之后，操作和管理人员只要坐在操作站或管理计算机前就能完成大部分的监视、操作、协调和管理工作。
它的分散控制体现在：控制部分可以分为若干个、相对独立的子控制机构，这些机构在各自的范围内各司其职，互不干涉，各自完成自己的控制目标。
二、DCS的组成及各部分功能不同厂家生产的DCS组成各不相同，主要包括五个部分，分别是过程控制单元、过程接口单元、操作站、管理计算机和数据通信网络。
1.过程控制单元（现场控制站）过程控制单元，又叫现场控制站，是由许多功能分散的卡件按照一定的顺序安装在机柜中，接收现场传感器、变送器送来的信号，按照预定的控制规律进行运算，将运算结果作为控制信号，送回到现场的执行器中去。
它是DCS的核心部分，对生产过程进行闭环控制，可以控制数十个回路，还可以进行批量或者顺序控制。
2.过程接口单元（数据采集站）过程接口单元，又叫数据采集站，是为生产过程中的非控制变量设置的数据采集装置，它接收大量由现场设备送来的非控制过程信息，经转换和处理后送到操作站，供操作人员监控。
从外观上看它与过程控制单元一样，不同之处在于它实现的是开环监测，不直接完成控制功能。
《集散控制系统及现场总线技术》课程教学大纲
《集散控制系统及现场总线技术》教学大纲课程名称：集散控制系统及现场总线技术（Distribution Control System and Field Bus Technology）课程编码：1502ZY028 课程类别：专业选修学分：2 分总学时：32 学时，其中，理论学时：22 学时；实验学时：10 学时适用专业：自动化、自动化产业班先修课程：模拟电子技术、数字电子技术、过程控制系统及装置杨三青周永乾一、课程性质《集散控制系统及现场总线技术》是自动化专业的一门专业选修课。
本课程介绍集散控制系统及现场总线的基本概念、特点及发展情况；详细阐明了系统构成、数据通信、控制算法、系统的操作、显示及信息综合管理及应用。
旨在培养从事工业企业集散控制系统及现场总线的生产、建设、管理、维护第一线需要的有理论、重实践的高技能型人才，使学生获得集散控制系统及现场总线的基本知识和实际应用能力，为今后从事职场工作打下坚实基础。
二、课程目标（一）育人目标紧紧围绕坚定学生理想信念，以爱党、爱国、爱社会主义、爱人民、爱集体为主线，将育人要素嵌入到集散控制系统及现场总线技术课堂教学中。
通过积极培育和践行社会主义核心价值观，运用马克思主义哲学的方法论，引导学生正确做人和做事；注重在课程教学中把马克思主义立场观点方法的教育与科学精神的培养结合起来，提高学生正确认识问题、分析问题和解决问题的能力；注重强化学生工程伦理教育，培养学生精益求精的大国工匠精神，激发学生科技报国的家国情怀和使命担当。
让学生成为德才兼备、又红又专、全面发展的人才。
（二）知识和能力目标1.了解集散控制系统及现场总线的基本概念，体系结构，各种信号传输标准（支撑毕业要求2.1）2.掌握集散控制系统及现场总线硬件组成、数据通信，网络架构，熟悉各种通信协议。
（支撑毕业要求2.1）3.掌握集散控制系统及现场总线软件组成，了解各种控制算法、系统的操作、显示及信息综合管理等技术。
集散控制系统与现场总线技术课程教学提纲
自动化专业课程大纲目录《现代工程制图》课程教学大纲 (1)《电路原理》课程教学大纲 (4)《高级程序设计》课程教学大纲 (7)《单片机原理与接口技术》课程教学大纲 (11)《MATLAB语言基础》课程教学大纲 (14)《电机与拖动技术基础》课程教学大纲 (17)《自动控制原理》课程教学大纲 (21)《传感器与检测技术》课程教学大纲 (25)《电气控制技术与PLC应用》课程教学大纲 (29)《计算机控制技术》课程教学大纲 (32)《电力电子技术》课程教学大纲 (35)《工业数据通信与网络技术》课程教学大纲 (38)《印刷电路板设计》课程教学大纲 (41)《电气设计CAD软件》课程教学大纲 (43)《工控组态软件》课程教学大纲 (45)《运动控制系统》课程教学大纲 (48)《集散控制系统与现场总线技术》课程教学大纲 (52)《过程控制工程》课程教学大纲 (55)《机械基础》课程教学大纲 (58)《汽车构造》课程教学大纲 (61)《汽车电子控制技术》课程教学大纲 (63)《质量管理与控制》课程教学大纲 (65)《数据结构》课程教学大纲 (69)《软件工程概论》课程教学大纲 (72)《系统工程导论》课程教学大纲 (75)《现代控制理论》课程教学大纲 (78)《楼宇自动化系统》课程教学大纲 (81)《交通工程应用电子技术》课程教学大纲 (84)《电动汽车技术》课程教学大纲 (86)《图像处理技术》课程教学大纲 (89)《专业英语1》课程教学大纲 (92)《专业英语2》课程教学大纲 (95)《现代工程制图》课程教学大纲（Modern Engineering Graphics）一、基本信息课程编号：022020001课程类别：专业类必修课适用层次：本科适用专业：电子信息工程、自动化、通信工程、测控等开课学期：第3学期总学分：2总学时：32学时考核方式：考试二、课程教育目标机械图样是表达机件或装配体有关信息的载体。
DCS集散控制系统学习教程
幻灯片1第二章集散控制系统（D C S）幻灯片22.1D C S的形成、发展和特点2.1.1D C S的概念集散控制系统（D i s t r i b u t e d C o n t r o l S y s t e m）亦称分布式控制系统（简称D C S），是结合多种先进技术而形成的，对生产过程进行集中监测、操作、管理和分散控制的一种控制技术，是随着现代大型工业生产自动化的不断发展和过程控制要求的日益复杂应运而生的一种综合控制系统，是完成过程控制、过程管理的现代化设备。
幻灯片3国外称集散控制系统是4C技术的产物。
这4C就是指控制技术（C o n t r o l）、计算机技术（C o m p u t e r）、通信技术（C o m m u n i c a t i o n）、和C R T（C a t h o d e R a y T u b e）技术。
D C S 既不同于分散的仪表控制，又不同于集中式计算机控制系统，是4C技术相互渗透发展而产生的。
幻灯片42.1.2D C S的发展情况过程控制设备的发展历史，大概有以下几个阶段：30年代——机械式仪表现场操作；40年代——大型气动式仪表控制室操作；50年代——气动单元组合仪表控制室操作；60年代——电动单元组合仪表；70年代——集散控制系统。
即经过了就地分散控制――模拟仪表集中控制――计算机集中控制――计算机分散控制（D C S）几个阶段。
集散控制系统从诞生之日起，已经历了三代，目前的第四代正在发展之中。
幻灯片5●D C S开创期：1975～1980年●代表产品：H o n e y w e l l，T D C2000●F O X B O R O，S p e c t r u m●B a i l y，N-90●恒河，C E N T U M这些第一代的集散控制系统以微处理器为基础的过程控制单元，实现多种控制功能算法，并实现分散控制；采用带显示器的操作站，与过程控制单元分离，实现集中监视、集中操作、信息综合管理；采用较先进的冗余通信系统、用同轴电缆作为传输媒质，实现控制单元与操作站的通信，已具有D C S的基本特点（即分散控制，集中管理），是D C S的雏形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《集散控制系统》课程标准
学分：2
学时：36
适用专业及专业代码：生产过程自动化技术专业080602
执笔人：
审核人：
1、课程性质与作用
1．1 课程性质
《集散控制系统》课程是生产过程自动化技术专业的一门专业课，也是自动化类专业的主要专业课，工程应用性与操作性较强。
课程内容整合、序化为教学过程以模拟现场教学和企业教学为主，以培养技术应用性人才知识能力素质和职业素养为目标，实现了“工学结合”理念。
1．2 课程作用
通过本课程的学习，使学生掌握常用计算机控制技术的体系结构、基本功能、软件组态、系统调试、操作、维护等方面的知识和基本技能，使学生先修课程过程检测仪表、过程控制仪表、过程控制技术等知识在本课程中得到了综合应用；通过学习不仅使学生掌握了专业岗位技能知识，而且培养了学生良好的职业素质和修养，为学生毕业后能胜任过程控制自动化技术专业技术岗位工作打下坚实基础。
1．3 前导课程
《过程检测仪表》、《过程控制仪表》、《过程控制技术》
1．4 后续课程
毕业设计、顶岗实习
2、教学目标与教学方法
2．1 教学目标
通过本课程的几个典型的计算机控制项目的学习和实践，以项目实施过程为导向，使学生不仅仅掌握计算机控制系统的概念、设计思想及特点、发展概况、层次化体系结构和过程控制级的硬件结构及软件组态。
更重要的是使学生在做中
学、学中做，逐渐提高学生利用已掌握的计算机控制系统知识去解决控制工程项目的问题。
2．1．1 专业能力目标
能识读控制系统施工图；
能识读并绘制控制流程图；
初步具备集散控制系统硬件配置和安装技术能力；
能熟悉绘制集散控制系统流程图和制作简单报表；
能熟练使用具备组态软件对集散控制系统进行系统组态、回路组态等；
能用其他组态方法进行简单控制方案的设计；
能熟练对集散控制系统进行监控和调试；
能运用所掌握的知识和技术分析集散控制系统的应用案例；
能够遵守操作规范，使用相关技术资料；
能够按规定使用工具、设备，遵守劳动安全、环保的规章制度；
能够用资料说明、核查、评价自身的工作成果；
能够分析故障原因，并做出解释，并提出合理化建议。
2．1．2 社会能力目标
具有团队意识和相互协作精神；
具有较强的沟通能力，人际交往能力；
注重事故保护和工作安全；
遵守职业道德；
语言表达能力。
2．1．3 方法能力目标
在完成工作任务中培养学生获取新知识的方法，为学生的后续独立学习新知识、新技术打好基础；
培养学生具有解决实际问题的思路；
能独立制定工作计划并进行实施；
能够查找中英文资料与文献已取得有用的知识，不断提升自己的能力；2．2 教学方法
宏观：项目化教学法
微观：做中学、问题引导、讲授、互动讨论
3 教学模式
（1）、以需求为导向，以岗位能力需要为基础，以培养技术技能型、复合技能型、应用技能型人才为目标的教育指导思想。
（2）、注意“教、学、做”一体化教学模式的贯彻和执行，尽可能利用各种手段和条件使教、学、做合理衔接。
（3）、以掌握岗位技能为核心，注重学生学习过程和方法，使学生学会学习。
鼓励学生通过独立思考和分组合作，培养发现问题和解决问题的能力，养成探究式学习的习惯。
（4）、根据"内容标准"对知识与能力的不同层次要求组织教学。
（5）、要注意培养学生学习迁移习惯的养成。
特别要注意相关知识的横向联系和渗透，帮助学生建构自己的知识体系结构，使其网络化。
（6）、提倡教学形式的多样化，积极探索多种教学途径，组织丰富多彩的教学活动，充分开发和利用课程教育资源，例如：开展课堂讨论，分组项目实施，查找企业应用案例，企业专家讲座、参观实习、技能测试等。
（7）、注意教学方法、教学手段的多样化和现代化。
应积极运用幻灯、投影、录音、录像、影片、实训设备等，进行形象直观的教学；要努力创造条件，利用多媒体、网络组织教学，开发和制作课件，开展计算机辅助教学。
（8）、要注重拓宽本课程的情感教育功能，在进行知识传授和能力、技能培养的同时，充分利用成功人士案例潜移默化地对学生进行情感态度与价值观方面的熏陶。
4 教学条件
5 教学内容与学时安排
6、考核方式与评价标准
本课程的考核评价分为理论教学考核与实训教学考核两部分，其中，平时表现占成绩的40%，教学考核占成绩的60%，分别按百分制计分。
7、教材和参考资料
《集散控制系统应用》常慧玲主编，化学工业出版社
《集散控制系统》周荣富、陶文英主编，北京大学出版社
Web Field JX-300XP 培训资料。
