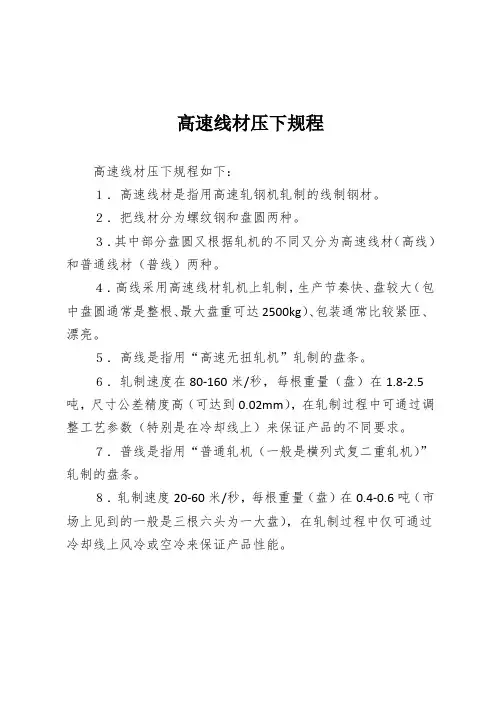

高速线材压下规程如下：
１．高速线材是指用高速轧钢机轧制的线制钢材。
２．把线材分为螺纹钢和盘圆两种。
３．其中部分盘圆又根据轧机的不同又分为高速线材（高线）和普通线材（普线）两种。
４．高线采用高速线材轧机上轧制，生产节奏快、盘较大（包中盘圆通常是整根、最大盘重可达2500kg）、包装通常比较紧匝、漂亮。
５．高线是指用“高速无扭轧机”轧制的盘条。
６．轧制速度在80-160米/秒，每根重量（盘）在1.8-2.5吨，尺寸公差精度高（可达到0.02mm），在轧制过程中可通过调整工艺参数（特别是在冷却线上）来保证产品的不同要求。
７．普线是指用“普通轧机（一般是横列式复二重轧机）”轧制的盘条。
８．轧制速度20-60米/秒，每根重量（盘）在0.4-0.6吨（市场上见到的一般是三根六头为一大盘），在轧制过程中仅可通过冷却线上风冷或空冷来保证产品性能。
压下工安全操作规程正式版
压下工安全操作规程正式版工业安全操作规程第一章总则第一条为了保护职工的人身安全和健康，防止机械事故和火灾、爆炸等事故发生，保护设备的完好和公共财产的安全，规范工作秩序和加强现场管理，制定本规程。
第二条本规程适用于本单位全体职工和参加施工作业的特约工人。
第三条本规程适用于本单位内各种工艺的生产、化验、仪器、修缮、清洁、供货、装卸和仓库等各环节的工作。
第四条本规程的实施必须由该单位经过讨论决定并作出具体部署。
讨论应包括本单位的主管领导、职工代表和工会代表。
第二章职责和义务第五条本单位的主管领导在法律、行政法规、安全规程中赋予权限之内，对各种安全问题应负有领导责任。
第六条各级的安全管理人员应负安全管理职责。
第七条本单位职工在在生产作业和日常生活过程中，保修其人身安全和健康的权限和义务。
第三章安全生产及操作规程第八条具备事故危险性或违反安全规定所发生的工伤事故、火灾、爆炸等事故，必须进行事故分析，并对事故原因进行研究与讨论，以寻找事故发生的规律性，根据讨论分析的结果进行改进和防范措施。
第九条生产过程中操作人员有保管好设备、工具、仪表的义务。
第十条操作人员对操作规程和安全规定有严格遵守的义务。
第十一条操作人员操作设备，应先了解原理与结构，当发现设备发生异常现象要及时上报，并停止操作。
第十二条操作人员在设备停机维修、检测的过程中，安全栓正常使用。
第十三条操作人员在设备维修、检测的时候，应使用新的专用工具，并遵守熟练操作的技方。
第十四条在新设备信息访问中要及时补充相应文件。
第十六条生产操作人员需经过的必备安全教育和加强安全技能的训练和考核。
第十七条维修工作人员在维修现场的各项工作前，必须检查工具、用具和设备是否正常使用。
第十八条维修工作人员在维修现场的作业应有工具、灭火器等安全器械。
第十九条维修工作人员在作业现场，应按照要求佩戴安全帽和防护眼镜等劳动安全用具。
第四章安全作业疏散途径与火灾防范第二十条在本单位的办公楼、生产车间、化学实验室、电机室、金属加工室、仓库、油库、办公室、食堂、化验室、临时工棚、库房等出入口、通道、楼梯间、窗户和电线管道等必须明确表示，以便员工或访客在任何情况下可容易找到。
压下规程

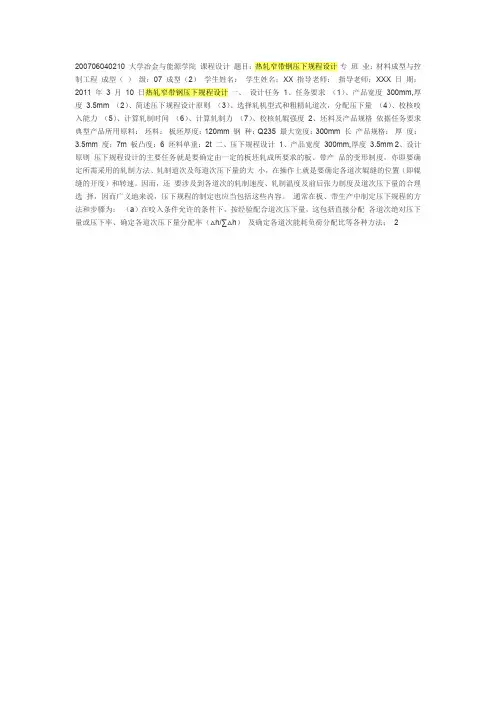

200706040210 大学冶金与能源学院课程设计题目：热轧窄带钢压下规程设计专班业：材料成型与控制工程成型（）级：07 成型（2）学生姓名：学生姓名：XX 指导老师：指导老师：XXX 日期：2011 年3 月10 日热轧窄带钢压下规程设计一、设计任务1、任务要求（1）、产品宽度300mm,厚度3.5mm （2）、简述压下规程设计原则（3）、选择轧机型式和粗精轧道次，分配压下量（4）、校核咬入能力（5）、计算轧制时间（6）、计算轧制力（7）、校核轧辊强度2、坯料及产品规格依据任务要求典型产品所用原料：坯料：板坯厚度：120mm 钢种：Q235 最大宽度：300mm 长产品规格：厚度：3.5mm 度：7m 板凸度：6 坯料单重：2t 二、压下规程设计1、产品宽度300mm,厚度 3.5mm 2、设计原则压下规程设计的主要任务就是要确定由一定的板坯轧成所要求的板、带产品的变形制度，亦即要确定所需采用的轧制方法、轧制道次及每道次压下量的大小，在操作上就是要确定各道次辊缝的位置（即辊缝的开度）和转速。
因而，还要涉及到各道次的轧制速度、轧制温度及前后张力制度及道次压下量的合理选择，因而广义地来说，压下规程的制定也应当包括这些内容。
通常在板、带生产中制定压下规程的方法和步骤为：（a）在咬入条件允许的条件下，按经验配合道次压下量，这包括直接分配各道次绝对压下量或压下率、确定各道次压下量分配率（△h/∑△h）及确定各道次能耗负荷分配比等各种方法； 2热轧窄带钢压下规程设计（b）制定速度制度，计算轧制时间并确定逐道次轧制温度；（c）计算轧制压力、轧制力矩；（d）校验轧辊等部件的强度和电机功率；（e）按前述制定轧制规程的原则和要求进行必要的修正和改进。
板带轧制规程设计的原则要求是：充分发挥设备能力，提高产量和质量，并使操作方便，设备安全。
3、粗精轧道次，分配压下量粗精轧道次，3.1、轧制道次的确定有设计要求可知板坯厚度为120mm；成品厚度为 3.5mm，则轧制的总延伸率为：?∑ = 式中H 120 = = 34.28 h 3.5 ? ∑ 总延伸率H 坯料原始厚度h 产品厚度平均延伸系数取 1.36 则轧制道次的确定如下N= log ? ∑ log 34.28 = = 12(取整) log ? p log1.36 ? ps由此得实际的平均延伸系数为：= 12 ? ∑ =1 .3 4 ? ∑ 7 34.28 = =1.3 1.45 ?cp 5 由上面计算分配轧制道次，和粗精轧平均延伸洗漱如下：I ：取粗轧 5 道次，平均道次延伸系数为 1.40。
课程设计压下规程
（1）概述制定压下规程的方法很多，一般为经验法和理论法两大类。
经验方法是参照现有类似轧机行之有效的实际压下规程（经验资料）进行压下分配及校核计算。
理论方法就是从充分满足前述制定的轧制规程的原则要求出发，按预设的条件通过数学模型计算或图表方法，以求最佳的轧制规程。
这是理想和科学的方法。
通常在板带生产中制订压下规程的方法和步骤为：1）根据原料、产品和设备条件，在咬入能力允许的条件下，按经验分配各道次压下量，这包括直接分配各道次绝对压下量或压下率、确定各道次压下量分配率（）及确定各道次能耗负荷分配比等各种方法；2）制定速度制度，计算轧制时间并确定逐道次轧制温度；3）计算轧制压力、轧制力矩及总传动力矩；４）校核轧辊等部件的强度和电机过载过热能力；5）按前述制订轧制规程的原则和要求进行必要的修正和改进。
（2）限制压下量的因素限制压下量的因素：金属塑性、咬入条件、轧辊强度及接轴叉头等的强度条件、轧制质量。
最大咬入角与轧制速度的关系见表2-1。
表2-1 最大咬入角与轧制速度的关系轧制速度0 0.5 1.0 1.5 2.0 2.5 3.5/m/s最大咬入角/0 25 23 22.5 22 21 17 11（3）道次压下量的分配规律道次压下量通常有两种分配规律。
1）中间道次有最大的压下量，开始道次受到咬入条件的限制，同时考虑到热轧的破鳞作用及坯料的尺寸公差等，为了留有余地，给予小的压下量。
以后为了充分利用钢的高温给予大的压下量。
随着轧件温度下降，轧制压力增大，压下量逐渐减小。
最后为了保证板形采用较小的压下量，但这个压下量又必须大于再结晶的临界变形量，以防止晶粒过粗大，如图2-1（a）所示。
2）压下量随道次逐渐减小? 压下量在开始道次不受咬入条件限制，开轧前除鳞比较好，坯料尺寸比较精确，因此轧制一开始就可以充分利用轧件的高温采用大的压下量，以后随轧件温度的下降压下量逐渐减少，最后1～2道次为保证板形采用小的压下量，须大于再结晶的临界变形量，如图2-1（b）所示。
中厚板压下规程设计
一．制定生产工艺及工艺制度1.生产工艺：选择坯料——原料清理——加热——除鳞——纵轧一道（使宽度接近成品宽度）——转90˚横轧到底——矫直——冷却——表面检查——切边——定尺——表面尺寸形状检查——力学性能试验——标记——入库——发货2.工艺制度：在保证压缩比的条件下，坯料尺寸尽量小。
加热时出炉温度应在1120˚—1150˚，温度不要过高，以免发生过热或过烧现象；用高压水去除表面的氧化铁皮，矫直时选用辊式矫直机矫直，开始冷却温度一般要尽量接近终轧温度，轧后快冷到相变温度以下，冷却速度大多选用5—10˚C或稍高一些。
切边用圆盘式剪切机进行纵剪，然后用飞剪定尺。
二．选择坯料1．根据生产经验和实践，目前生产中厚板选择连铸坯已成为主流，所以选择连铸坯2．坯料尺寸的确定坯。
（1）坯料厚度的确定：根据经验，压缩比在6—10之间较好，本设计取10，由成品厚度h=13mm知H=10h=130mm。
（2）坯料宽度的确定假设先轧两道，压下量分别为20mm和10mm，且设两道轧后其长度等于宽度。
假设轧后金属烧损不计，考虑切头尾，切边。
在我国切头尾一般为500mm—2500mm取Δl=500mm,切边Δb=100mm,由体积不变定理得Bˊ×Lˊ×[H-(20＋10)]=(l＋2×500)×(b＋2×100)×13因为Bˊ=Lˊ所以Bˊ=Lˊ=(9000＋2×500)(1900＋2×100)×13/[130－（20＋10）]=1650mm(3)坯料长度的确定由H,B,Bˊ,Lˊ由体积不变定理得H×B×L=Hˊ×Bˊ×Lˊ得L=1270mm三．变形量分配1.根据经验，中厚板压下量在Δh=12mm左右,这里取Δh=12mm2.分配各道次压下量，计算各道次变形程度，轧件尺寸及轧制道次（1）由H=130mm,h=13mm,取轧制道次n=12(二辊7道四辊五道)（2）第一道，先用展宽轧制把坯料的宽度B轧成b（或接近b）且不考虑长度变化由体积不变定理得B×L×H=B×L×(H－Δh1)得Δh1=17mm则变形程度ε1=Δh/H×100%=13.08%轧后轧件尺寸为113×1900×1270mm同理其余道次压下量分配，变形程度，轧件尺寸如下表所示四．设计变形工具1.设计二辊（1）辊身长度L：由L=bmax＋a bmax=1900mm 当b=1000-2500mm a=150-200mm 取a=200mm所以L=1900＋200=2100mm(2)辊径尺寸中厚板轧机L/D=2.2-2.8 取L/D=2.6 得D=808mm 取810mm(3)辊颈尺寸查表3-5 取d/D=0.75(轧钢机械邹家祥主编) 得d=608mm取d=600mm辊颈长度l 取d/l=1 得l=600mm（3）辊头设计因为对于中厚板轧机来说轧辊调整行程比较大，倾角在8˚-12˚间所以应选择万向辊头。
设计压下规程
5 典型产品工艺设计5.1 典型产品原料尺寸及成品尺寸Q235船板用钢坯料尺寸（mm ）：200×2300×3300 成品尺寸（mm ）：30 ×3800×实长 板坯重量（t ）： 开轧温度1120℃.。
5.2 轧制道次确定及压下量分配先用立辊轧机轧边一次，再纵向轧制一次，然后转钢90°，横轧到底。
轧制道次n ：μlg lg lg 0tF F n -=（5-1）u 取1.3。
计算得n=7.23，取n=8。
最大压下量：)cos 1(α-=∆k D h （5-2） 咬入角α取20°，Δh=67.54mm 。
采用经验分配压下量，在进行校核及修正的设计方法。
压下量分配如下：表5.1压下规程表5 横轧 四辊精轧 42 3800 9511 15 26.36 横轧 四辊精轧 34 3800 11749 8 19.07 横轧 四辊精轧 31 3800 12886 3 8.8 8 横轧四辊精轧3038001331613.25.3 轧制各工艺参数的计算5.3.1 轧制速度制度的确定根据宽厚板的生产经验，为操作方便，粗轧阶段与精轧阶段均采用梯形速度图。
根据经验资料可得，取平均角加速度a=40r/(min ·s)，平均角减速度b=60r/(min ·s)，由于咬入能力很大，且咬入时速度高更利于轧机轴承油膜的形成，所以采用稳定速度咬入。
第1，2，3道次，n=20r/min 第4，5道次，n=40r/min 第6，7，8道次，n=60r/min 。
抛出速度：n p =20r/min 。
图5.1 梯形速度图5.3.2 确定轧制延续时间在梯形速度图下，每道次轧制延续时间0t t t z +=,其中t 0为间隙时间，t Z 为纯轧时间，21t t t z +=。
设v 1是t 1内的轧制速度，v 2是t 2时间内的平均速度，l 1及l 2为在t 1及t 2时间内轧过的轧件长度，l 为该道次轧后轧件长度，有：mm/s 2.11726020112014.3601=⨯⨯==yDn v π (5-3)mm/s 2.117260112014.3220206022=⨯⨯+=⎪⎪⎭⎫ ⎝⎛+=D n n v py π (5-4) mm/s 06020202=-=-=bn n t py (5-5) 所以减速阶段轧件轧后长度：mm/s 0222=⋅=v t l(5-6)∴121v l l t -= (5-7) 所以：第一道次： s 24.32.11723800111z ===v l t 第二道次：s 69.22.11723154222z ===v l t 第三道次：s v l t 92.32.11724592333z === 对于第4，5道次，y n =40r/min p n =20r/min,有：mm/s 5.23446040112014.3601=⨯⨯==yDn v πmm/s 4.175860112014.3220406022=⨯⨯+=⎪⎪⎭⎫ ⎝⎛+=D n n v py π mm/s 33.06020402=-=-=bn n t py mm/s 2.5804.175833.0222=⨯=⋅=v t l 所以：s v l l 74.25.23442.5807008t 1244-1=-=-=s v l l 81.35.23442.5809511t 1255-1=-=-=第四道次：s t t t z 07.333.074.22414=+=+=-第五道次：s t t t z 14.433.081.32515=+=+=-对于第6，7，8道次，y n =6r/min p n =20r/min,有：mm/s 8.35166060112014.3601=⨯⨯==yDn v πmm/s 5.234460112014.3220606022=⨯⨯+=⎪⎪⎭⎫ ⎝⎛+=D n n v py π mm/s 67.06020602=-=-=bn n t py mm/s 8.15705.234467.0222=⨯=⋅=v t l 所以：s v l l 89.28.35168.157011749t 1266-1=-=-=s v l l 22.38.35168.157012886t 1277-1=-=-=s v l l 34.38.35168.157013316t 1288-1=-=-=第六道次：s t t t z 56.367.089.22616=+=+=- 第七道次：s t t t z 89.367.022.32717=+=+=- 第八道次：s t t t z 01.467.034.32818=+=+=- 间歇时间确定：根据经验资料，在四辊轧机上可逆轧制时。
热轧带钢压下规程设计
4
(1187 .06 273)4
1185 .290C
132.2
1000
故第六道尾部温度为 ：
1185.29 12.912.38 4
15.86(1185 .29 273)4
1167.050C
103.1
1000
2）精轧时各道次的温降
带坯在中间辊道上的冷 却时间，等于间隙时间 加精轧第1架的纯轧时间。
3道次。为控制宽展R1前设有立辊E1。第二架为四辊可逆式轧机，板坯在此机架上轧制1～3道次。各轧机采用单独传动。粗轧机组设备主要有粗轧机辊道，侧导板，高压水除鳞装置，定宽压力机，立辊轧机，中间辊道，热卷箱和废品
推出机等组成。
2精轧机组
由7架四辊不可逆式轧机组成连轧机组。各机架采用PC轧机。前三架主要完成压下，后四架主要控制板形。各机架负荷分配亦不同，因此前三台采
精轧第1架的纯轧时间，等于精 轧周期减去尾部通过精轧各架的时间。
轧件尾部通过精轧各架 的时间为：
t0
S0
(1
1
1)6(1
1
1) 8.8s
v1
v2
vn 12.69
3.59
8
故精轧第 架的纯轧时间为：
1
t0
tj
t0
30.1 8.8 21.3s
带坯在中间辊道上的冷 却时间为：
Z
16
23.2
37.3s
轧件经粗轧完后经冷却装置温度降500C，则T0=1167.05-50=1117.050C
1208.4 12.94
(1208.4 273)4
1207.40C
255
1000
故第三道尾部温度为：
中厚板生产压下规程设计
中厚板生产压下规程设计一、前言中厚板是建筑、桥梁、船舶、核电等重要领域的重要材料，在工业生产中应用广泛。
因此，设计一套中厚板生产压下规程，能够实现标准化、规范化、集约化生产，不仅有利于提高生产效率，也有利于确保产品质量，达到生产企业的可持续发展目标。
二、压下规程设计的目的和意义中厚板压下制造是钢铁加工行业不可或缺的工序之一，同时也是一项非常复杂的工艺。
中厚板压下时材料发生塑性变形，需要用到相应的压下工艺进行制造。
制定中厚板生产压下规程，可以通过规范化生产流程和流程控制，确保产品的质量、增加生产的效率，降低制造成本。
此外，设计一套中厚板生产压下规程，还可以有效地减少生产过程中的浪费和失误，提高生产过程的安全性和可靠性。
从而在满足不同行业对中厚板品质和数量的要求方面，提供有效的技术支持和保障。
1、计划规划确定生产压下规程的制定目标和任务，并制定详细的计划。
根据产品要求和技术规范，确定生产压下规程的书写格式。
2、资料收集和技术规范的编制收集有关中厚板压下生产工艺技术方面的资料，对其进行系统分析和整理，并根据国家对钢铁产业的政策、标准和技术规范编制符合标准的生产压下规程。
3、生产工艺流程和控制设计生产工艺流程、制定生产规程和安全生产标准。
制定详细完整正确的生产操作程序和操作规范，详细规定生产中出现问题应怎么处理，以保证中厚板生产质量的稳定和提高生产效率。
4、参数设置和操作规范应根据中厚板生产过程的要求，确定可靠的压下工艺参数设置和安全操作规范，严格执行压下工艺参数设置和操作规范。
5、人员培训和实施对管理人员和操作人员进行生产压下规程培训，宣传和推广生产压下规程；制定全员参加的生产压下规程宣传计划，方便所有员工能够逐步规范化生产压下工艺操作，从而提高工作效益，生产高质量的中厚板。
四、总结本文通过制定中厚板生产压下规程的步骤和意义、可以在工业生产中采用规范化和科学化的方法，规避不良产生，并为保证产品质量和生产效率提供技术支持和保障。
中厚板轧机压下规程设计说明
中厚板轧机压下规程设计原料：200×1500×2500mm ，45#钢，T k =1150℃， 切边量=100~150mm 成品：20×2200mm轧机：双机架四辊可逆轧机，无立辊，D g =900mm ，D 支=1800mm ，L=2800mm ，P Z =5000t ，扭转力矩=2×172kn *m ， W=2×4000KW设计及校核：1．轧制方法：切边量2．采用按经验分配压下量再进行校核及修订的设计方法：先按经验分配各道压下量，排出压下规程如表－1。
3．校核咬入能力：热轧钢板时最大咬入角一般为15°～22°，低速咬入时取为20°，则最大压下量△h max =900(1一cos20°) =53毫米。
故咬入不成问题(D 取900毫米)。
4．确定速度制度：为操作方便，采用梯形速度图。
根据经验资料取平均加速度a=40转／分／秒，平均减速度b=60转／分／秒。
由于咬入能力很富余，且咬入时速度高更有利于轴承油膜的形成，故采用稳定速度咬入。
对第1~4道，咬入速度等于抛出速度，n 1=n 2=20转／分；对5~9道取n 1=40转／分；对10~14道取n 1=60转／分，为了减少反转的时间，采用较低的抛出速度n 2=20转／分。
5．确定轧制延续时间：㈠、对1~4道，如图-1，取n 1=20=n 2，轧制周期时间t =t z h 十t 。
，其中t 。
为间隙时间，t zh 为纯轧时间，v 为t zh 时间的轧制速度，l +为在t zh 时间轧过的轧件长度，l 为该道轧后轧件长度，则：l BHL h =v = 160D n π米／秒t zh =图 1对第1道 v = 160D n π米／秒 = 3.149002060⨯⨯=0.942米／秒t zh =166795942+=1.87秒 计算各道次v 、t zh 列入表-1。
中厚板压下规程设计
第一章选择坯料1.1制定生产工艺产品牌号：45钢产品规格：l⨯=10⨯1900⨯10000mmbh⨯本次所设计的产品为中厚板，连铸坯节能，组织和性能好，成材率高，主要用于生产厚度小于80mm中厚板，所以坯料选用连铸坯。
根据车间设备条件及原料和成品的尺寸，确定生产工艺过程如下：原料的加热→除鳞→轧制（粗轧、精轧）→矫直→冷却→划线→剪切→检查→清理→打印→包装。
板坯加热时宜采用步进式连续加热炉，加热温度应控制在1200℃左右，以保证开轧温度达到1150℃的要求。
另外，为了消除氧化铁皮和麻点以提高加热质量，可采用“快速、高温、小风量、小炉压”的加热方法。
该法除能减少氧化铁皮的生成外，还提高了氧化铁皮的易除性。
板坯的轧制有粗轧和精轧之分，对双机架轧机通常将第一架称为粗轧机，第二架称为精轧机。
粗轧阶段主要是控制宽度和延伸轧件。
精轧阶段主要使轧件继续延伸同时进行板形、厚度、性能、表面质量等控制。
精轧时温度低、轧制压力大，因此压下量不宜过大。
1.2 确定坯料尺寸所设计的产品的尺寸为l⨯=10⨯1900⨯10000mm，加上切边余量，将宽度设计为bh⨯1950mm，长度暂时不定，设计坯料的尺寸。
产品的厚度h为10mm，首先选取压缩比，压缩比由经验值选取，选取的最低标准为6-8，因此压缩比选取9，则坯料厚度H为90mm，由b=1950mm，坯料L=b-600, 取坯料长度L=1350mm，由于体积不变，坯料在轧制过程中会产生废料，选择烧损为98%，切损设计为98%，所以成材率K=99%×98%=97%，则h⨯⨯=KblH⨯⨯⨯HB计算得到B=1610mm,最终确定坯料尺寸为：L⨯=90⨯1610⨯1350mm 。
H⨯B第二章变形量分配2.1 确定轧制方法先经过二辊轧机纵轧一道，在不考虑切边的情况下，使板坯长度等于成品宽度，然后转90°横轧到所需规格。
2.2 确定道次压下量坯料尺寸：LBH⨯⨯ =90⨯1680⨯1350mm，则总的压下量为90-10=80mm。
