可编程中控系统-音量控制器TOP-VOL使用说明书V2015-067
TOP-VOL音量控制器说明书
功能特点：
1、采用最新32位内嵌式处理器；
2、采用美国高保真发烧级PGA2311数字音量调节芯片；
3、采用24bti/192KHz的顶级ADC芯片AK5392，动态范围及信噪比达到CD
音质；
4、4片24bit DSP并行处理,动态范围116dB,信噪比112dB；
5、具有8声道（四路左右声道立体声）输入；
6、每路输出信号带有EQ音质调节处理；
7、具有八声道同步或异步调音功能，支持7.1声道调音模式；
8、内置10个音场储存模式，方便快速调用；
9、能进行范围宽达0-83dB的调节；
10、内置shelf均衡器用以优化系统频率响应；
11、后级采用美国发烧级运放OPA2134组成非平衡、平衡转化及缓冲放大；
12、断电状态保存功能；
13、支持话筒音量调节；
14、音量淡出处理功能(音量是慢慢达到上次音量大小状态)；
15、适用TOPTRON(拓创)和其他等中控系统使用；
16、适用于高档会议室、多功能厅、作战指挥中心、礼堂、超市背景音乐系
统等；
17、多重独立控制方式，手动按钮、遥控器、电脑软件、RS-232串口、网口；
18、高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；
19、整机通过15KV抗静电测试
20、采用标准19英寸1U机箱，能直接上机柜；
按键操作：
按键Channel：4路通道切换，当选择到第1-4路时在显示屏右上角分别显示‘A’‘B’C’‘D’字符，当按5次时所有通道全选中，显示字符‘4’。
按键VOL+：选中的通道音量加，每次按下增加2dB。
按键VOL-：选中的通道音量减，每次按下减少2dB。
按键Mute：静音开关，当按下时，表示选中的通道静音。
串口指令：
串口：波特率9600，8个数据位，无校验位，1个停止位
1.加减音量通道音量值：FF 0A [X1] [X2] 0D
[X1]:取值范围00~04。
01~04为音量通道（Channel）1~4，00为所有音量通道[X2]: 00为静音 01为音量+ 02为音量- （每执行一次增加或减少1dB）
2.设置音量通道音量值：FF 0B [X1] [X2] 0D
[X1]:取值范围00~04。
01~04为音量通道（Channel）1~4，00为所有音量通道[X2]:取值范围00~53（16进制表示，相当于10进制的0~83）
3.保存和调用场景模式：FF 0C [X1] [X2] 0D
[X1]:取值范围01~02。
01为保存场景，02为调用场景
[X2]: 00~09为场景号，其中00为当前场景。
可编程中控系统-TOP-EC800壁挂一体机说明书-058
目录1、简介-------------------------------------------------2、重要注意事项----------------------------------------2.1、安全注意事项--------------------------------------2.2、使用注意事项--------------------------------------3.主机安装示意图--------------------------------------4、安装效果图----------------------------------------------5、控制面板图------------------------------------------6、一体机顶部接口图及系统连接图----------------------7、中控红外功能说明-----------------------------------8、中控参数功能说明------------------------------------9、投影机232控制功能说明------------------------------------10、常见故障-------------------------------------------11、一体机包装清单------------------------------中央控制系统使用说明 目录使用说明书多媒体壁挂一体机如配有无线咪/激光教鞭/无线翻页功能，请见无线咪说明书(此功能为选配)11、简介机、中控，功放，音箱，无线咪，多媒体PC 机等现代化电教设备。
由于设备众多,主讲人员操作这些设备时非常不便。
使用本多媒体一体机控制系统，可将以上各种控制全由主机来完成，主讲人员只需操作主机即可轻松自如地控制这些设备，本机配备的薄膜开关控制面板等让主机间接地控制各种教学设备。
掌控宝系列控制终端产品说明书
掌控宝系列控制终端产品说明书USR-WP1文件版本：V1.3.3目录掌控宝系列控制终端产品说明书 (1)一、快速入门 (3)1.1直连控制 (3)1.2局域网控制 (6)1.3远程控制 (8)二、产品介绍 (11)2.1产品简介 (11)2.2产品功能特点 (11)2.3数据参数 (11)2.4指示灯和按键功能介绍 (13)2.5Usr-link使用说明 (14)2.6定时使用说明 (14)2.7恢复出厂设置 (15)三、使用说明 (16)3.1上电检测 (16)3.2网络配置 (16)3.2.1Usr-Link配置 (16)3.2.2网页配置 (22)四、掌控宝软件功能介绍 (28)有人联系方式 (32)免责声明 (32)附录版本历史 (32)一、快速入门准备条件：1.将USR-WP1插到电源插座上。
2.安装掌控宝软件到手机IOS、安卓可以直接扫描下方二维码(由于微信不支持扫描下载功能请用UC等软件扫描下载)。
IOS系统也可从App Store中搜索“掌控宝”。
如果需要Windows等版本直接进官方网站选择“资料下载”。
/Download/164.html /Download/163.htmlIOS系统下载链接安卓系统下载链接1.1直连控制1.连入WiFi插座无线网络打开手机设置，在无线局域网中找到USR-WP1，连接至该网络。
点击软件图标，滑到启动界面，点击Start。
进入设备页面，找到USR-WP1，点击USR-WP1栏，进入资源控制页面。
4.基本控制操作此时就可以控制USR-WP1进行各种操作了。
点击输出口后面的开关按钮，就可以打开、关闭各路输出。
也可以锁定输出，对输出进行定时，用户可以简单体验一下，后面会有详细介绍。
1.2局域网控制1.WiFi插座工作在AP模式下（相当于WiFi插座有WiFi信号），打开手机设置页面，在WLAN选择USR-WP1网络，手机连接成功后，WiFi插座的指示灯变成蓝色，代表网络连接成功。

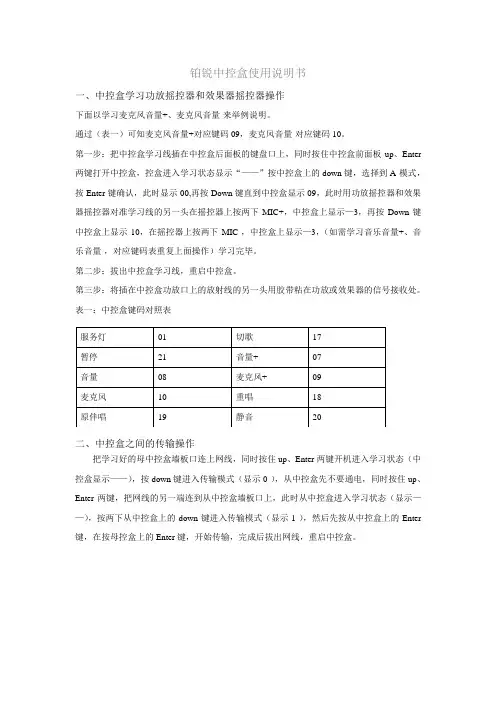

铂锐中控盒学习功放摇控器和效果器摇控器使用说明
铂锐中控盒使用说明书
一、中控盒学习功放摇控器和效果器摇控器操作
下面以学习麦克风音量+、麦克风音量-来举例说明。
通过（表一）可知麦克风音量+对应键码09，麦克风音量-对应键码10。
第一步：把中控盒学习线插在中控盒后面板的键盘口上，同时按住中控盒前面板up、Enter 两键打开中控盒，控盒进入学习状态显示“——”按中控盒上的down键，选择到A-模式，按Enter键确认，此时显示00,再按Down键直到中控盒显示09，此时用功放摇控器和效果器摇控器对准学习线的另一头在摇控器上按两下MIC+，中控盒上显示—3，再按Down键中控盒上显示10，在摇控器上按两下MIC-，中控盒上显示—3，（如需学习音乐音量+、音乐音量-，对应键码表重复上面操作）学习完毕。
第二步：拔出中控盒学习线，重启中控盒。
第三步：将插在中控盒功放口上的放射线的另一头用胶带粘在功放或效果器的信号接收处。
表一：中控盒键码对照表
服务灯01 切歌17
暂停21 音量+ 07
音量- 08 麦克风+ 09
麦克风- 10 重唱18
原伴唱19 静音20
二、中控盒之间的传输操作
把学习好的母中控盒墙板口连上网线，同时按住up、Enter两键开机进入学习状态（中控盒显示——），按down键进入传输模式（显示0-），从中控盒先不要通电，同时按住up、Enter两键，把网线的另一端连到从中控盒墙板口上，此时从中控盒进入学习状态（显示——），按两下从中控盒上的down键进入传输模式（显示1-），然后先按从中控盒上的Enter 键，在按母控盒上的Enter键，开始传输，完成后拔出网线，重启中控盒。
音量控制面板各名称对应控制功能说明
3D Depth
使用此接口输出音量的游戏可使用此调节音量（据说静音可减少声卡的CPU占用率）
前置音箱
Front
主音箱音量控制。
后置音箱
Rear
4+声道输出时的后置音箱（环绕音箱）音量控制，需音箱和系统支持，WIN中可在控制面板中设置是否采用环绕声音输出。
中央音箱
Center
5+声道输出时的中置音箱音量控制，同上，需两者支持。
重低音喇叭
Subwoofer（BassBoost）
X.1音箱的低音炮音箱低音音量控制。同上，需两者支持。
Mono In
单声道输入声音控制。
Mono不清楚。使用数据线直连声卡或主板上的AUX接口。
Phone
暂不清楚。
线路音量
Line In
数字声音输入音量控制。用音频线连接声音输出设备与声卡的Line-In接口。
麦克风音量
MicroPhone（MIC）
麦克风话筒输入音量控制。
PC喇叭（PC扬声器）
PC beep
主板或机箱喇叭的音量控制，不受其他音量控制影响。系统需要发出提示音但无有效声音文件输出时会使用PC喇叭发出声音提示（例如系统“默认”提示音为空或删除了对应文件时）。
音量控制面板各名称对应控制功能说明
主音量
Volume Control
声卡输出音量控制。
波形
Wave
除MIDI类音量不受此控制，其余声音或视频的音量都受此控制大小。
软件合成器（SW同步）
SWsynth
播放MIDI音量控制。
SPDIF
光纤同轴输出音量控制。
CD音量（CD唱机）
CD Player
数字播放CD音量控制，即主板或声卡上的CD-IN接口与光驱的数字声音输出口直接用音频线连接，用光驱播放CD或用WMP等播放器时选择用数字方式播放时的音量控制。
IPVC调音模块系列使用说明书_V1
最大总谐波失真： 0.001%
串口通信格式： 9600-N-8-1
连接端子：
4PIN Mini Phoenix 端子
电源：
12VDC 1.0A
最大功耗：
3W
工作环境温度： 5℃－45℃
工作环境湿度： 10%－90%
外形尺寸：
1U 高 7 英寸宽
净重：
1Kg
三．操作说明
该设备根据型号不同具有二或四路独立的声道，每一声道有相应的指示灯指示其工作 状态。上电后每一声道的初始增益为 0dB。对单路或多路声道的音量调节和静音设置既可 以使用按键手动操作，也可以使用发送 RS-232 串口命令的方式进行控制。串口命令的控 制代码为五字节等长精简指令，所有控制代码全部开放，采用与计算机兼容的波特率及通 信（RS-232 标准异步串行通信）协议，适用于任何一种控制系统。在五字节的串口命令代 码中有一字节用于表示音量渐变过程的时间长度，这可使在进行音量渐变调节时，只须设 定好音量的最终增益和渐变的时长信息，就可使音量控制器工作在一种脱管状态下，从而 减轻主控设备的负担；另外，通过灵活调节音量渐变过程的时长，可以满足不同场合对音 量渐变速度的要求。
使用说明
四．控制协议
对 Smartisys 音量控制器的操作命令代码由五个字节组成，通过 RS-232 标准异步串 行通信方式传送，波特率设定为 9600，数据格式为 N-8-1，无流控。音量控制器在接收到 有效的命令代码后将回传此代码，并立即执行此命令。如果在一项操作尚未执行完又收到 了新的操作指令（包含按键，按键的控制级别等同于串口命令的级别），则将取消尚未完 成的操作而立即执行新的指令。
1．前面板说明 参看图-1 所示的 IPVC-2 和 IPVC-4 前面板示意图。 PWR 为电源指示灯，接通直流 12V 电源后此指示灯常亮。 COM 为通信指示灯，当音量控制器接收到或发送出数据时，此指示灯闪亮。 ERR 为报错指示灯，当音量控制器接收到错误的命令时此指示灯闪亮。 数字 1、2（1、2、3、4）部分为声道状态指示灯，每一声道有上黄下绿两个指示
PIEXUS AV-VC音量控制系统 说明书
中文版AV-VC——安装使用手册AV-VC音量控制系统安装使用手册-中文版2008[07]调音模块使用说明书1.功能描述PLEXUS调音模块是多媒体控制系统中最常用的在线式可编程音量控制模块，可实现对非平衡方式输入的音频信号进行增益的远程数字化调节。
信号增益的调节范围达-95.5dB到+31.5dB,具有静音设置、掉电直通和输出信号平顶失真自动抑制功能。
该设备根据型号不同具有二或四路独立的声道，每一声道有相应的指示灯指示其工作状态。
上电后每一声道的初始增益为0dB。
对单路或多路声道的音量调节和静音设置既可以使用按键手动操作，也可以使用发送RS-232串口命令的方式进行控制。
串口命令的控制代码为五字节等长精简指令，所有控制代码全部开放，采用与计算机兼容的波特率及通信（RS-232标准异步串行通信）协议，适用于任何一种控制系统。
在五字节的串口命令代码中有一字节用于表示音量渐变过程的时间长度，这可使在进行音量渐变调节时，只须设定好音量的最终增益和渐变的时长信息，就可使音量控制器工作在一种脱管状态下，从而减轻主控设备的负担；另外，通过灵活调节音量渐变过程的时长，可以满足不同场合对音量渐变速度的要求。
PLEXUS AV系列音量控制器有AV-VC-4和AV-VC-6两个型号，在配置上的差异主要表现在通道的数量上：AV-VC-44通道音量调节AV-VC-66通道音量调节AV-VC-4∙音量频道输出阻抗：10Ω∙输入输出：非平衡∙总谐波失真：-85DB∙噪音：-95DB∙输入电平：1-2VPP∙声道间隔：-90DB∙静音：-63DB∙衰减范围：（非静音）0-76DB（最大值）∙频率回应：20HZ-20KHZ（-3最小值）∙串口通信格式：9600-N-8-1∙连接端子：RCA端子∙电源：12V DC 1.0A∙最大功耗：3W∙工作环境温度：-5℃~+40℃∙工作环境湿度：0%~90%∙外形尺寸：183MM(W)×160MM(D)×45MM(H)∙净重：0.5Kg∙音量频道输出阻抗：10Ω∙输入输出：非平衡∙总谐波失真：-85DB∙噪音：-85DB∙输入电平：1-2VPP∙声道间隔：-90DB∙静音：-104DB∙衰减范围：（非静音）0-76DB（最大值）∙频率回应：8HZ-60KHZ（-3最小值）∙串口通信格式：9600-N-8-1∙连接端子：RCA端子∙电源：12V DC 1.0A∙最大功耗：3W∙工作环境温度：10℃~45℃∙工作环境湿度：10%~90%∙外形尺寸：1U高7英寸宽∙净重：1Kg3.面板说明3.1前面板说明参看图-1所示的AV-VC-4和AV-VC-6前面板示意图。
中控器使用说明书
中央控制器使用说明书学习功放遥控器操作：把厂家所配的接收头插在＜键盘输入＞接口上，然后按住中控器面板上的＜2，3＞两键，打开电源，中央控制器上的数字显示器显示――。
1．选定按中控器面板上的＜1＞键表示＋按中控器面板上的＜2＞键表示－一直调整到数字显示为功放模式：A－2．选定模式后，按中控器面板上的＜3＞确定，进入学习状态。
3．选择键码：显示=01 服务灯显示=02切歌显示=03暂停显示=04音量＋显示=05音量－显示=06麦克风＋显示=07麦克风－显示=08变调＋显示=09变调中显示=10变调－显示=11重唱显示=12原伴唱显示=13静音显示=14 摇滚显示=15抒情显示=16唱将显示=17 流行或按墙板键直接选定例如：麦克风＋，选择键码时按中控器面板上的＜1＞＋使显示06;或按墙板麦克风＋，显示06，1）：按遥控器的相应键，学习成功的数字显示器显示＜02＞2）：再按一次遥控器的相应键，学习成功的数字显示器显示＜03＞遥控器的这个键学习完毕，重复操作：1）―2）学习另一键，直到学习完成。
学习完成后，关掉电源然后重新开机，中央控制器的数字显示器显示＜HE＞，这时可正常使用打操作。
学习键盘键值的操作把计算机键盘插在＜键盘输入＞接口上，然后按住中控器面板上的＜2,3＞两键打开电源，中央控制器的数字显示器显示――。
1．模式选定按中控器面板上的＜1＞键表示＋按中控器面板上的＜2＞键表示－一直调整到数字显示为键盘码模式：P－2．选定模式后按中控器面板上的＜3＞确定，进入学习状3．选择键码显示=01 服务灯显示=02切歌显示=03暂停显示=04音量＋显示=05音量－显示=06麦克风＋显示=07麦克风－显示=08变调＋显示=09变调中显示=10变调－显示=11重唱显示=12原伴唱显示=13静音显示=14 摇滚显示=15抒情显示=16唱将显示=17 流行例如：切歌，选择键码按中控器面板上的1表示＋，2表示－，使中央控制器的数字显示器显示02，或直接按墙板的“切歌”键，使显示02，1）：按键盘的相应键的键值，中央控制器的数字显示器显示＜－2＞，无须再按，稍后会自动跳到＜－3＞表示学习成功。
可编程中控系统-TOP-RELAY8电源控制器说明书-打印2015-095
TOPTRON 8路继电器TOP-RELAY8操作说明书感谢您购买和使用本公司的产品。
在使用本机前，请细阅这本用户手册，以便能正确使用。
并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。
八路弱电控制器是最新开发的高科技产品。
此产品专为各类多媒体中央控制器量身定制，通过机器内置地址码开关，最高可以级连256台电源控制器。
串口通讯协议：波特率： 9600 数据： 8位奇偶：无停止位： 1位协议定义：起始码固定值1 固定值2 继电器通道操作码结束码A B C D E FA为起始码：出厂默认起始码为0x3A (16进制格式)，可以通过以下指令修改：XX 01 0F 0F YY 0D：把原起始码XX设置为YY，一般情况下请不要修改。
比如：3A 01 0F 0F 3B 0D把原起始码3A改为3BB为固定值0x01：C为固定值0x05：D为继电器通道号：00-08H，C=0x00时，本电源控制器8个端口全开，或者全关E为操作码：1、当操作码D=01H，表示相应的继电器通道号闭合。
2、当操作码D=00H，表示相应的继电器通道号断开。
3、当操作码D=02H，表示相应的继电器翻转（开变关或关变开）4、当操作码D=03H，表示相应的继电器先闭合延时1秒后再断开，用于电脑开关机控制。
F为结束码：0x0D举例：3A 01 05 01 01 0D 第一路开3A 01 05 01 00 0D 第一路关3A 01 05 02 01 0D 第二路开3A 01 05 02 00 0D 第二路关3A 01 05 08 01 0D 第八路开3A 01 05 08 00 0D 第八路关3A 01 05 01 02 0D 第一路继电器翻转（开变关或关变开）3A 01 05 01 03 0D 第一路继电器先闭合延时1秒后再断开，用于电脑开关机控制。
3A 01 05 00 03 0D 把第1-8路继电器都先闭合延时1秒后再断开，用于八台电脑开关机控制。
音量控制器配置方案
音量控制器配置方案1．音量控制器：控制该区域的广播放音时的声压，一般通过电阻或变压器分压式来实现；一般音量控制器有三种。
一、背景音乐音量控制器，它是二线制的，不需要消防广播的地方使用；二、带消防广播强切的音量控制器（而这种带强切的音量控制器按它的强切方式分三线制与四线制）；何为强切，当区域使用都将此音量控制器的音量调节到很少，甚至在关闭，当有紧急通知或消防时，控制机房通过发出一个紧急控制信号送到音量控制器上，强迫音量控制器进入广播，不受音量控制器的状态影响，进入广播状态。
三、选台音量控制器，顾名思义该音量控制器在可以控制音量的同时也可以选择不同的音乐，它也分消防与不需要消防强切二种，而这种选台音量控制器只能使用四线制方式进行强切。
1）、二线制音量控制器：不需要消防广播的区域则可以使用二线制音量控制器。
机房到音量控制器是二芯广播线，音量控制器到喇叭也是二芯广播线，连接示意图如下：2）、三线制强切音量控制器：需要消防广播的区域则可以使用三线制音量控制器。
机房到音量控制器是三芯广播线（一根是公共线COM，一根是背景广播信号线N，一根是紧急广播信号线R），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放与PA-B系列功放可以直接三线输出，而中讯智能分区矩阵器PAS-316也是三线输出的，连接示意图如下：（注，三线制强切音量控制器比四线制的音量控制器稳定性要好。
且布线也少）3）、四线制强切音量控制器：需要消防广播的区域则可以使用四线制音量控制器。
机房到音量控制器是二芯广播线（一根是公共线COM，一根是背景广播信号线）和二芯控制信号线（紧急控制信号24V），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放可以直接四线输出，连接示意图如下：4）、选台音量控制器：需要多音源的区域则可以使用选台音量控制器（一般为五音源）。
机房到音量控制器是五组（需要多少音源就需要多少组）二芯广播线（一根是公共线COM，一根是背景广播信号线），音量控制器到喇叭也是二芯广播线，连接示意图如下：此音量控制器多用于酒店5）、选台音量控制器：需要消防广播且需要多音源的区域可以使用选台音量控制器（一般为五音源）。
北京威联特 2604可编程调节器 说明书
2604可编程调节器用户手册目录第一章概述1-1第二章安装2-1 第三章访问等级及常规显示3-1 第四章功能块及软连线4-1 第五章仪表配置5-1 第六章程序操作6-1 第七章报警7-1 第八章整定8-1 第九章回路设置(组态) 9-1 第十章控制器应用10-1 第十一章输入操作11-1 第十二章累积器, 定时器, 时钟, 计数器设置12-1 第十三章特殊功能13-1 第十四章模拟运算器14-1 第十五章逻辑运算15-1 第十六章数字通讯16-1 第十七章标准 I/O 17-1 第十八章模块 I/O 18-1 第十九章传感器校准19-1扩展单元20-1 第二十章 I/O第二十一章诊断页21-1 附录 A 定货代码A-1 附录 B 技术指标B-1 附录 C 参数单位和地址C-1北京威联特科技发展有限公司电话：０１０－８２７５１５３１ 传真：０１０－８２７５２３７０2604 Controller 用户手册1 第一章概述感谢您选择了2604高性能可编程回路调节器。
本章从总体上对2604进行介绍，帮助你较快的熟悉该仪表，并使您能够正确的选择仪表的配置以适应您的过程需要。
1.1 关于本手册本手册将向你叙述2604 的安装、操作和配置的全部内容。
它是将原文的《安装和操作手册》及《工程师手册》两本手册合并而成的。
由于这两本手册中的部分章节大体相同，在本书中将它们合并为一章。
对于哪些可在操作状态下使用，哪些必须在配置状态下使用，在对应处会分别加以说明。
为了不使未经授权的人随意改动仪表的配置、参数以及仪表的工作状态，保证设备和被控对象的安全。
在仪表中设置了5种访问等级。
不同的等级有不同的权限和不同的进入口令。
在配置状态下（进入配置等级）可以定义各参数在各访问等级下的权限。
Level 1 等级1 只用于操作员。
一上电便进入这一等级，不需要口令。
只能在规定范围内改变部分参数，或启动、暂停及复位程序给定器。
Level 2 等级2 工艺管理员等级。
