提取车间设计
2023年玄参提取车间初步设计论文方案模板
设备功能与选型
1. 部分的更多内容是关于玄参提取车间所需的设备和设备功 能的介绍与选择。
需要提取玄参中的有效成分，确保设备具备高效的提取功能。可采用超声波提取、溶剂提取等技术，根据生产需求选择合 适的提取方式。
需要考虑设备的安全性和稳定性，确保在提取过程中无任何危险。设备应符合相关的安全标准，并具备过载保护、温度控 制等功能，以确保操作人员的安全。
玄参提取车间的生产线布局设计及环境要求
生产线布局设计：讨论玄参提取车间的生产线布局设计，包括设备之间的距离、工作间的布置、物料流动方式等，确保生产过程 顺畅高效。 车间环境要求：指出玄参提取车间的环境要求，如温度、湿度、洁净度要求等，以确保产品质量和操作人员的健康安全。 工艺参数控制与调整：强调玄参提取车间工艺参数的控制与调整，如温度、压力、流量等，以确保提取过程的稳定性和产品质量 的稳定性。
6. 研究玄参提取车间的生产计划和物料管理，以确保产能和供应链的可控性和稳定性。
实验设计
玄参提 取车间
初步设 计
工艺流 程
设备布 局
提取效 率
操作流 程
能源消 耗
生产安 全性
玄参处 理区
实验步骤
玄参的准备与清洗 将收集到的玄参按照一定的规格进行准备和清洗，确保其质量和纯度符合实验要求。 将准备好的玄参进行研磨处理，使其颗粒细小且均匀，提高提取效果。 选择适当的溶剂进行提取，例如乙醇、水、醋酸等，以确保提取出的有效成分含量较高且 质量稳定。 将研磨后的玄参与所选溶剂进行浸泡和搅拌，适当调控时间和温度，以促进有效成分的溶 解和释放。 通过过滤等手段，将提取液中的固体颗粒和杂质去除，以获得较为纯净的提取液。 对提取液进行浓缩处理，去除大部分的溶剂，然后进行适当的干燥处理，得到固态的玄参 提取物。
提取车间设计
提取车间设计车间设计是指根据生产工艺和生产要求，对车间进行布局和设计，以提高生产效率和工作环境的合理化。
车间设计涉及到车间的空间规划、设备布置、工艺流程、安全环保等方面。
以下是针对提取车间设计的标准格式文本：一、背景介绍车间设计是一个重要的生产环节，它关系到生产效率和工作环境的优化。
提取车间设计是为了满足特定生产需求，提高生产效率和产品质量。
二、车间布局1. 车间面积：提取车间设计的面积为XX平方米，根据生产需求和设备布置合理确定。
2. 车间布局：根据生产工艺流程和生产要求，将车间划分为原料存放区、生产区、成品存放区、设备维修区等功能区域。
3. 设备布置：根据生产工艺流程和设备的使用频率，合理布置设备，保证生产流程的顺畅和效率。
三、工艺流程1. 原料准备：将原料存放在原料存放区，确保原料的安全和易取。
2. 生产工艺：根据产品的生产工艺流程，确定生产区的布局和设备的摆放位置，保证生产过程的连续性和高效性。
3. 检验质量：在生产过程中设置检验点，对产品进行质量检验，确保产品符合质量标准。
4. 成品存放：将生产完成的产品存放在成品存放区，确保产品的安全和易取。
四、安全环保1. 安全设施：根据工艺流程和生产要求，设置安全设施，如消防设备、紧急停机按钮等，确保生产过程中的安全。
2. 环保措施：在车间设计中考虑环保要求，如设置排污口、噪音控制等，确保生产过程对环境的影响最小化。
五、人员工作环境1. 人员通道：在车间设计中设置合理的人员通道，确保人员的流动和安全。
2. 照明设施：根据车间的面积和工作要求，设置适当的照明设施，保证工作环境的亮度和舒适度。
3. 通风设施：考虑车间内的通风要求，设置通风设施，保证空气流通和工作环境的舒适度。
六、总结提取车间设计是为了满足特定生产需求，优化生产流程和工作环境的合理化设计。
在车间设计中，需要考虑车间布局、工艺流程、安全环保和人员工作环境等方面，以提高生产效率和产品质量。
提取车间设计
提取车间设计提取车间设计是指从车间设计图纸中获取相关信息和数据，以便进行进一步的分析和应用。
下面是提取车间设计的标准格式文本，详细描述了提取车间设计的过程和所需的内容。
1. 背景介绍：车间设计是指根据生产工艺和工作流程的要求，对车间进行合理布局和设计，以提高生产效率和工作环境。
在进行车间设计时，需要提取相关的信息和数据，以便进行后续的分析和应用。
2. 提取车间设计的目的：提取车间设计的目的是为了获取车间设计图纸中的关键信息和数据，包括车间布局、设备位置、工作区域划分、物料流动等，以便进行工艺分析、设备选型、生产计划等工作。
3. 提取车间设计的步骤：(1) 首先，收集车间设计图纸和相关文件，包括平面图、立面图、设备清单等。
(2) 对车间设计图纸进行详细浏览，了解车间的整体布局和设计理念。
(3) 根据车间设计图纸，提取关键信息和数据，包括但不限于以下内容：- 车间布局：包括车间的整体布局、区域划分、通道位置等。
- 设备位置：标注车间内各种设备的位置、数量和型号。
- 工作区域划分：划分不同工作区域，如生产区、检验区、包装区等。
- 物料流动：标注物料的流动路径、存储位置和运输设备等。
- 安全设施：标注安全设施的位置和种类，如消防设备、紧急出口等。
- 环境要求：标注车间的温度、湿度、照明等环境要求。
- 电气布置：标注电气设备的位置、电源接口和配电箱等。
- 管道布置：标注管道的位置、管径和材质，如水、气、蒸汽管道等。
- 其他相关信息：根据实际需要，提取其他与车间设计相关的信息和数据。
4. 提取车间设计的注意事项：(1) 在提取车间设计时，要仔细阅读车间设计图纸和相关文件，确保提取的信息准确无误。
(2) 如果对车间设计图纸中的某些内容不清楚或有疑问，可以与设计人员或相关部门进行沟通和确认。
(3) 提取的车间设计信息和数据应进行整理和归档，以便后续的分析和应用。
(4) 在提取车间设计信息和数据时，要注意保护设计人员的知识产权和商业机密。
提取车间设计

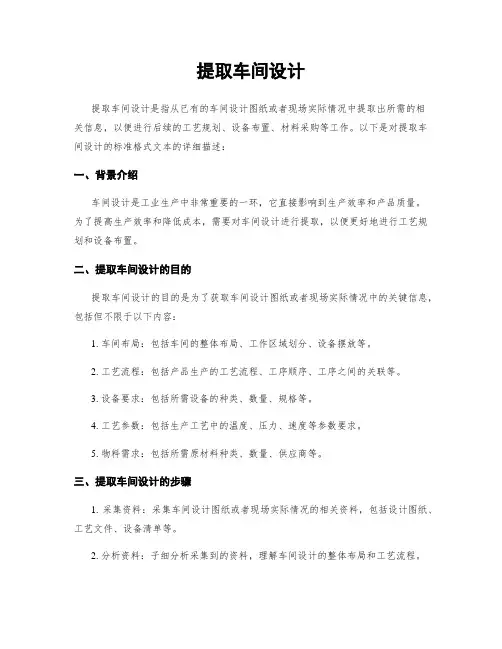

提取车间设计提取车间设计是指从已有的车间设计图纸或者现场实际情况中提取出所需的相关信息，以便进行后续的工艺规划、设备布置、材料采购等工作。
以下是对提取车间设计的标准格式文本的详细描述：一、背景介绍车间设计是工业生产中非常重要的一环，它直接影响到生产效率和产品质量。
为了提高生产效率和降低成本，需要对车间设计进行提取，以便更好地进行工艺规划和设备布置。
二、提取车间设计的目的提取车间设计的目的是为了获取车间设计图纸或者现场实际情况中的关键信息，包括但不限于以下内容：1. 车间布局：包括车间的整体布局、工作区域划分、设备摆放等。
2. 工艺流程：包括产品生产的工艺流程、工序顺序、工序之间的关联等。
3. 设备要求：包括所需设备的种类、数量、规格等。
4. 工艺参数：包括生产工艺中的温度、压力、速度等参数要求。
5. 物料需求：包括所需原材料种类、数量、供应商等。
三、提取车间设计的步骤1. 采集资料：采集车间设计图纸或者现场实际情况的相关资料，包括设计图纸、工艺文件、设备清单等。
2. 分析资料：子细分析采集到的资料，理解车间设计的整体布局和工艺流程。
3. 提取关键信息：根据需求，从资料中提取出所需的关键信息，包括车间布局、工艺流程、设备要求、工艺参数和物料需求等。
4. 整理信息：将提取到的关键信息进行整理，按照一定的格式进行分类和归档。
5. 完善信息：如有必要，对提取到的信息进行补充和完善，确保信息的准确性和完整性。
6. 输出结果：将提取到的车间设计信息整理成相应的报告或者文档，以便后续的工艺规划和设备布置使用。
四、提取车间设计的注意事项1. 确保信息准确性：在提取车间设计信息时，要子细核对资料和进行必要的验证，确保提取到的信息准确无误。
2. 保护机密信息：在处理车间设计资料时，要注意保护机密信息的安全，避免泄露给未授权的人员。
3. 合理利用资源：在提取车间设计信息时，要合理利用已有的资源，如图纸、工艺文件等，避免重复劳动和资源浪费。
中药提取车间设计
中药提取车间设计本文将介绍中药提取车间的工艺流程、主要设备选型以及车间布置。
中药提取是从原料药材中分离有效成分的单元操作。
虽然近年来出现了一些所谓的新工艺、新设备，但传统的多能提取罐提取、渗漉等方法仍是主流。
本文以某中药厂的提取车间为例，探讨多能提取罐水提工艺的中药提取车间的设计。
中药提取车间的工艺流程如下：原料药材→清洗→切割→提取→过滤→浓缩→干燥→成品。
主要设备包括多功能提取罐、提取液储罐和单效真空浓缩器。
多功能提取罐是车间中最重要的设备之一。
每批药材处理量为250kg，加水量为2500kg≈2.5m3，充装系数取0.85，则配置1台3.0m3多功能提取罐。
每台3.0m3多功能提取罐投料量为250kg即可满足生产要求。
提取液储罐只需考虑储存一次提取液的量（~2.5m3）。
提取液通过离心泵输送至提取液储罐，配置1台10m3/h防爆离心泵。
单效真空浓缩器用于浓缩提取液。
车间中配置1台单效真空浓缩器即可满足生产要求。
中药提取车间的布局应合理、紧凑。
车间应设有清洗区、切割区、提取区、过滤区、浓缩区、干燥区和成品区。
同时，车间应配备相应的通风设备和消防设备，确保工作环境安全。
总之，中药提取车间的设计要考虑工艺流程、设备选型和车间布置，以满足生产要求并确保工作环境安全。
每次处理的提取液约为2.5m3，单效真空浓缩器的浓缩比为1:5~1:4.如果我们选择浓缩比为1:4，那么在浓缩过程中，约有1875kg的水分需要蒸发。
为了在第二次提取液出液前完成第一次提取液的浓缩，每次物料处理时间应为2小时。
因此，每小时需要处理937.5kg的提取液。
为满足生产要求，我们可以配置1台1000型（蒸发量：1000kg/h）单效真空浓缩器。
在经过浓缩后，一批提取液约为1.25m3.如果我们选择浓缩比为1:4，那么浓缩液贮罐需要容纳的液体体积约为1.4m3.考虑到充装系数为0.9，我们可以配置1台1.5m3的浓缩液贮罐。
为了将浓缩液输送至贮罐，我们需要配置1台6m3/h防爆螺杆泵。
提取车间设计
提取车间设计车间设计是指对生产车间进行规划和布局，以满足生产工艺和生产流程的要求。
提取车间设计是指根据特定要求和目标，从已有的车间设计中提取出相关信息和数据，以便进行评估、分析和改进。
以下是针对提取车间设计的标准格式文本：一、背景介绍车间设计是制造业中至关重要的一环，它直接影响生产效率、工作环境和产品质量。
提取车间设计是为了更好地理解和改进现有车间设计，使其更加适应生产需求和提高生产效率。
二、目标和要求1. 提取车间设计的目标是评估现有车间设计的合理性和有效性，找出存在的问题和改进的空间。
2. 提取车间设计的要求是准确获取车间布局、设备配置、工艺流程、人员分布等相关信息，并进行分析和比较。
三、提取方法和步骤1. 收集资料：收集与车间设计相关的文件、图纸、数据等资料，包括车间平面图、设备清单、工艺流程图等。
2. 分析资料：仔细阅读和分析收集到的资料，理解车间设计的整体布局和各个部分的功能和关系。
3. 提取信息：根据任务要求，从资料中提取出需要的信息和数据，如车间面积、设备数量、工艺流程等。
4. 数据整理：对提取到的信息和数据进行整理和归纳，以便后续的评估和分析。
5. 评估和分析：根据整理好的数据，对现有车间设计进行评估和分析，找出存在的问题和改进的方向。
6. 提出建议：根据评估和分析的结果，提出改进车间设计的具体建议和措施，包括调整布局、优化工艺流程、增加设备等。
四、案例分析以某制造企业的车间设计为例，根据提取车间设计的方法和步骤进行分析和评估。
收集到的资料包括车间平面图、设备清单和工艺流程图。
1. 分析资料：仔细阅读车间平面图，了解车间的整体布局和各个区域的功能。
查看设备清单，了解车间内各个设备的类型和数量。
分析工艺流程图，了解产品的生产流程和各个工序的关系。
2. 提取信息：从资料中提取出需要的信息和数据。
车间面积为1000平方米，设备总数为50台，工艺流程共包括5个工序。
3. 数据整理：对提取到的信息和数据进行整理和归纳。
提取车间设计
提取车间设计提取车间设计是指从车间设计图纸或现场实际情况中提取出关键信息，以便进行车间布局、设备安装和工艺流程设计等工作。
下面是提取车间设计的标准格式文本。
一、车间基本信息提取1. 车间名称：XX车间2. 车间面积：1000平方米3. 车间布局：包括车间主体区域、辅助区域、行走通道等的布局二、车间设备提取1. 设备名称：列出车间内需要安装的设备，如生产设备、仪器仪表等2. 设备数量：每种设备的数量3. 设备尺寸：每种设备的长、宽、高等尺寸信息4. 设备功率：每种设备的功率需求5. 设备安装位置：每种设备在车间内的具体位置三、工艺流程提取1. 生产工艺流程：按照车间生产的工艺流程，列出每个工序的名称和顺序2. 工序所需设备：每个工序所需的设备名称和数量3. 工序所需人员：每个工序所需的人员数量和工种四、车间布局提取1. 车间平面布局：绘制车间平面图，标注主要设备、工作区域、通道等2. 车间立面布局：绘制车间立面图，标注设备的安装高度、通风口等3. 车间细部布局：绘制车间细部布局图，标注设备的具体位置、管道走向等五、安全要求提取1. 灭火设备：车间内是否需要设置灭火器、喷淋系统等2. 紧急出口：车间内是否需要设置紧急出口、安全通道等3. 安全标识：车间内是否需要设置安全标识、警示标志等六、环境要求提取1. 通风要求：车间内是否需要设置通风设备、排风系统等2. 温湿度要求：车间内是否需要控制温湿度，具体要求是多少3. 照明要求：车间内是否需要设置照明设备，照明强度要求是多少七、电气要求提取1. 电源需求：车间内的设备是否需要特定的电源供应，电压要求是多少2. 电气线路：车间内的电气线路布置，包括主线路、分支线路等3. 开关插座：车间内是否需要设置开关、插座等，位置和数量是多少以上是提取车间设计的标准格式文本，根据具体情况，可以适当增加或调整内容。
这些信息将为车间布局、设备安装和工艺流程设计等工作提供基础数据，确保车间设计的顺利进行。
提取车间设计
提取车间设计提取车间设计是指从现有的车间设计图纸或实际车间中提取出相关信息，以便进行分析、评估或重新设计。
以下是提取车间设计所需的标准格式文本：1. 车间基本信息：- 车间名称：ABC制造公司车间- 车间编号：WS-001- 车间面积：5000平方米- 车间布局：矩形，长100米，宽50米- 车间高度：6米- 车间地面：混凝土地面，厚度10厘米2. 设备与工艺信息：- 设备清单：列出车间内的各种设备，包括设备名称、型号、数量和安装位置。
例如：1台机床（型号：M001，数量：2台，位置：A区），1台起重机（型号：C002，数量：1台，位置：B区）等。
- 工艺流程：描述车间内的生产工艺流程，包括原材料进场、加工、装配、检验等各个环节的顺序和步骤。
3. 车间布局图：- 提供车间布局图纸，标注车间内各个区域的功能和位置，如生产区、仓储区、办公区等。
- 标注设备的安装位置，以便进行设备调整或重新布置时的参考。
4. 车间安全要求：- 安全设施：列出车间内的安全设施，如消防设备、紧急出口、安全标识等。
- 安全规定：描述车间内的安全规定，包括穿戴个人防护装备、遵守操作规程等。
5. 车间环境要求：- 温度要求：描述车间内的温度要求，如保持在20-25摄氏度。
- 湿度要求：描述车间内的湿度要求，如保持在40%-60%。
- 通风要求：描述车间内的通风要求，如保持空气流通、排除有害气体。
6. 车间能耗：- 能耗数据：提供车间的能耗数据，如电力消耗、水消耗、气体消耗等。
- 能耗分析：根据能耗数据进行分析，评估车间的能源利用效率，提出优化建议。
7. 车间改进方案：- 根据车间现状和需求，提出车间改进方案，包括设备更新、工艺优化、布局调整等。
- 每个改进方案都要详细描述改进的目的、内容、实施步骤和预期效果。
8. 车间设计评估：- 根据提取的车间设计信息，进行评估，包括车间的生产效率、工作环境、安全性等方面的评估。
- 提出评估结果，并给出改进建议，以进一步优化车间设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中药提取车间设计的几点体会
中药提取是中成药生产过程中很重要的一环，它直接影响成品制剂的产量和质量。
提取车间的设计除了应当满足现代药品生产的需要外，还应考虑中药所具有的特殊性。
提取车间设计的优劣，对整个中药制药厂的生产至关重要。
本文从植物药材的提取生产工艺及提取车间特点出发浅谈对中药提取车间设计的几点体会。
在提取车间设计前，首先应确定其在厂区总平面中的位置。
在总体布局上，应将提取车间原料进口靠近前处理车间，浸膏和半成品出口靠近制剂车间，出渣间门前应留有货流通道,中药提取车间的设计，要根据其投资的多少，来进行综合考虑。
设计程序依次为：设计准备、厂区总平面设计、生产工艺的选择与方框流程图的确定、物料衡算、能量计算、生产工艺流程设计、设备设计与选型、设备平面与立面布置设计、非工艺设计、设计说明书编制、概(预)算书编制等[1] 0
由于许多中药提取是多品种、小批量的生产，而且缺乏提取实验研究报告以及物料、工艺参数,在设计方面存在着许多困难。
在当前条件下可以参照以上设计程序，根据中药提取生产的许多共同点及国产提取设备的特点，做能适应当前生产的较粗放设计。
中药提取生产包括中药的提取，提取液的分离、纯化、浓缩、干燥等工艺过程，向外散发水、酒精等溶媒蒸汽，影响周围环境，因此，在总图设计时将其尽可能布置在制剂车间的下风向。
并且车间有大量的药材运进，又有大量的药渣运出，故将其尽量靠近厂区物流出入口，最好专门设置药渣的运出口
提取车间布置要满足GM规范要求,车间人流物流应满足总图对人流物流的要求，还要满足消防、环保、职业安全卫生的要求，同时要尽量减轻劳动强度。
车间布置应遵循一般工业厂房的布置原则，还要处理好以下问题：
(1)提取车间一般有醇提和醇沉，应考虑车间的防爆；
(2)提取车间产热产湿岗位较多，应考虑车间排热排湿；
(3)提取车间运输量较大，应考虑减轻劳动强度；
(4)浓缩液的后处理工艺
由于池爆和排热排湿的原因，提取车间宽度一般不宜设计得太宽，产热产湿设备和需要采取防爆措施的设备尽量靠外墙布置。
提取车间药材处理量较大，为了管理和运输方便，一般将原药材库、净药材库、药材的前处理与提取车间建在一个联体建筑内或建在一个建筑内。
为了减轻劳动强度和保障安全，原药材及净药材运输应电梯运输，提取投料设投料层或真空吸料，出渣设出渣间。
浓缩液应在30万级洁净环境下精制。
洁净区设计应满足GMP 规范要求。
车间应设冷藏库，以储存浓缩液，如果在洁净区内设冷藏库，冷藏库口应设洁净缓冲间。
毒性药材提取应设专用设备，并在专用区域内提取，以防止交叉污染。
提取车间设计应考虑为以后发展预留空间。
车间地面、墙面及顶棚应耐酸碱腐蚀、防霉。
防爆域区内的电器开关应为防爆型，产热产湿区域灯具及开关应为防水型。
中药常用的提取方法较多，不同方法适用于不同类型或不同性质化学成分中药的浸提。
常用的提取方法有：水提取、有机溶媒提取、酸性或碱性有机溶媒提取、水蒸汽蒸馏、酶解或抑制酶解、化学处理、升华法提取、超临界萃取、超声萃取、微波辅助萃取［2］，设计时要根据中药材的理化性质，选用先进、合理的中药提取工艺。
中药提取多采用搅拌提取或泵循环动态提取等提取工艺。
因为搅拌及流动性溶媒浸提能提高浸出效果与浸提速度，由于提高了浓度差，并使药材毛细管内端的压力大于外端压力，从而使药材内部的浸提液不断通过毛细管流到溶媒中去。
分离纯化是将中药提取液与药渣、沉淀物和固体杂质进行分离，进而采用先进、合理的分离纯化工艺除去无效成分，保留有效成分和辅助成分的技术［3］。
常用的分离方法有滤过分离、沉降分离和离心分离。
由于中药成分复杂，含量有高有低，分离纯化方法的选用,应根据药材所含成分理化性质、制剂所选剂型及成型工艺等要求综合考虑，并需进行必要的工艺验证才能确定。
根据中药中有效成分溶于水或溶于乙醇的性质，中药提取分离最常用的方法为水提醇沉法和醇提水沉法。
根据药材所含有效成分的性质及制剂所选剂型及成型工艺的特点，还可以选用絮凝沉淀法、膜分离法、透析法、盐析法、离子交换法、大孔树脂吸附法、聚酰胺吸附法、硅胶吸附层析法，分子蒸馏法、酶解法等分离方法对中药提取液进行分离纯化。
浓缩分为自然蒸发与沸腾蒸发，在中药提取浓缩中大多采用沸腾蒸发。
浓缩操作一般
可在常压及减压条件下进行操作。
在中药提取浓缩中过去通常采用常压操作，即采用敞口浓缩锅,夹套通蒸汽加热浓缩；现在大多采用减压浓缩；经济的浓缩方法是多效节能浓缩。
在中药提取生产中最常用的干燥方法有：真空干燥、喷雾干燥、冷冻干燥等，另外微波加热干燥
促进了物料内部水分的扩散速率，使干燥时间缩短，所得到的干燥产品均匀而洁净。
因此微波加热干燥在中药提取生产中具有很好的发展前景。
设备选型是否合理，对产品的质量及以后厂家的长远发展起着重要的作用，设备生产能力应以生产纲领为依据，并比生产纲领略大。
设备选型应根据产品的生产工艺、制药厂家的承受能力，尽量选用国内外先进、成熟、高效、节能、适用性强、自动化程度高、劳动强度小的密闭设备。
提取车间首选直筒式多能提取罐组成的提取成套设备，因其具有既适用于水及（酸性、碱性）有机溶剂提取、水蒸汽蒸馏等多种方式的提取，又能将几个提取罐串联组成连续式的动态逆流提取线，还能方便设备出渣和清洗，并且可以对提取过程和出渣过程进行自动控制的特点；过滤设备尽量选用网袋式过滤器、离心机、板框过滤器等；浓缩设备尽量选用双效真空浓缩器；水沉、醇沉、絮凝沉淀选用沉淀罐；干燥设备尽量选用真空干燥、微波真空干燥和喷雾干燥等设备，以方便粉碎和制剂车间制粒。
设备和工艺管道选材应满足GM要求及所接触药液性质的要求。
如果药液为腐蚀性，应选用耐腐蚀的材料;如无特殊要求，设备和管道选材应选304不锈钢,设备及管道内外应光洁无死角。
随着现代制药工业的发展，本文所提及的观点和方法仍需在实践中检验并加以修正和提高。
